Измерительные трансформаторы презентация
Содержание
- 1. Измерительные трансформаторы
- 2. 6.1 Измерительные трансформаторы тока трансформатор, предназначенный
- 3. Погрешности трансформаторов тока ГОСТ 7746-2001
- 4. Схема замещения трансформатора тока
- 5. Векторная диаграмма трансформатора тока
- 6. Зависимости погрешностей ТТ от первичного тока
- 7. Витковая компенсация токовой погрешности без
- 8. Проходные одновитковые трансформаторы тока (ТПОЛ-10) магнитопровод вторичная обмотка крепежное кольцо стержень первичной обмотки
- 9. Проходные трансформаторы тока
- 10. Проходные многовитковые трансформаторы тока (ТПЛ-10) магнитопровод
- 11. Проходные многовитковые трансформаторы тока
- 12. Шинные трансформаторы тока (ТШЛ-20) магнитопровод кл.
- 13. Шинные трансформаторы тока
- 14. Встроенные трансформаторы тока (ТВ, ТВТ)
- 15. Встроенные трансформаторы тока (ТВ, ТВТ)
- 16. Трансформаторы тока для наружной установки в фарфоровом
- 17. Обмотка звеньевого трансформатора тока 1-3. магнитопроводы 4. первичная обмотка 5. бумажная изоляция
- 18. Трансформаторы тока ТФЗМ-220
- 19. Каскадные трансформаторы тока 330÷750 кВ Л1 Л2 И1 И2
- 20. Элегазовые трансформаторы тока (ТГФ, ТРГ) ТРГ-110
- 21. Выбор трансформаторов тока 1. По напряжению
- 22. 6.2 Измерительные трансформаторы напряжения трансформатор, предназначенный
- 23. Погрешности трансформаторов напряжения ГОСТ 1983-2001
- 24. Схема замещения трансформатора напряжения
- 25. Векторная диаграмма трансформатора напряжения

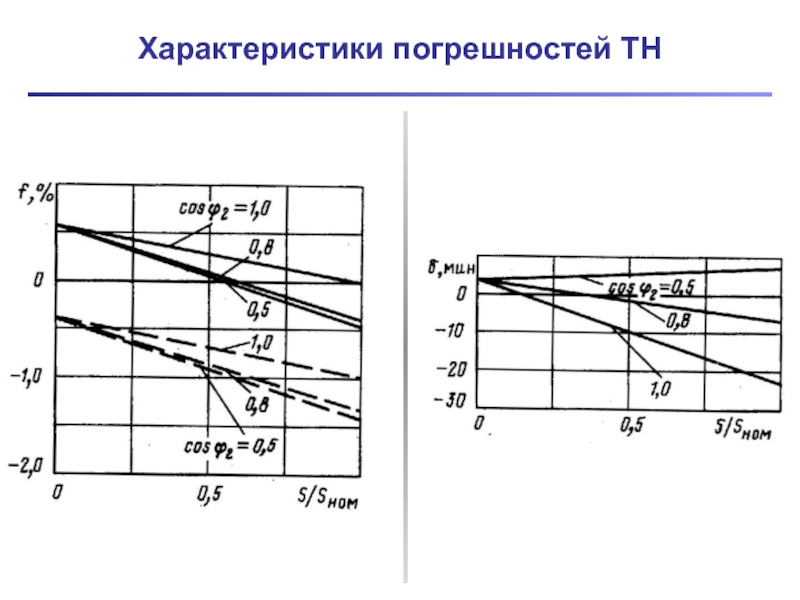

- 26. Характеристики погрешностей ТН

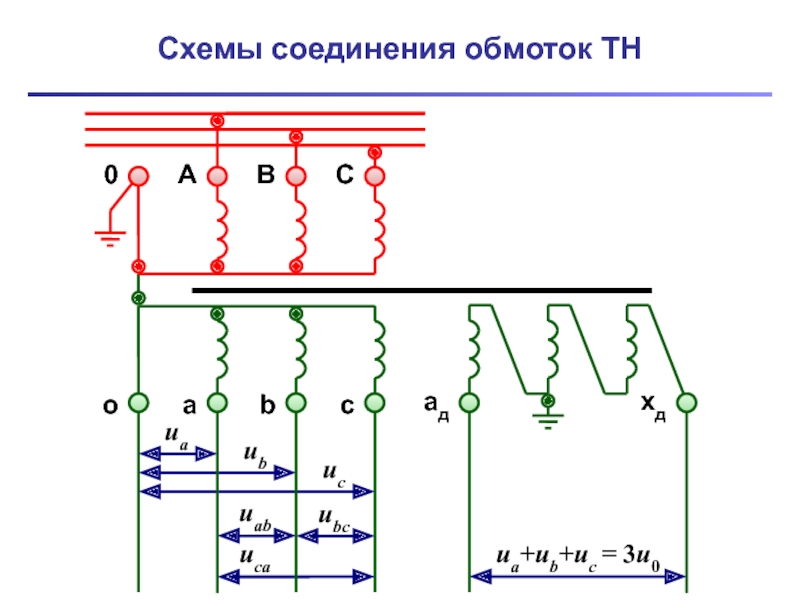

- 27. Схемы соединения обмоток ТН A
- 28. Включение двух однофазных ТН в неполный треугольник
- 29. Однофазные трансформаторы напряжения НОМ-10
- 30. Однофазные трансформаторы напряжения НОМ-35
- 31. Однофазные трансформаторы напряжения ЗНОМ-35
- 32. Установка трансформаторы напряжения ЗНОМ-20 в комплектном токопроводе
- 33. Однофазные трансформаторы напряжения с литой изоляцией (НОЛ, ЗНОЛ, ЗНОЛП)
- 34. Каскадные трансформаторы напряжения
- 35. Трехфазные трансформаторы напряжения (НТМИ-6, НТМИ-10)
- 36. Выбор трансформаторов напряжения По напряжению установки
6.1 Измерительные трансформаторы тока трансформатор, предназначенный для преобразования тока до величины, удобной для измерения
Слайд 26.1 Измерительные трансформаторы тока
трансформатор, предназначенный для преобразования тока до величины, удобной
для измерения
Слайд 7Витковая компенсация токовой погрешности
без витковой коррекции
с витковой коррекцией
допустимые пределы для класса
точности 0,5
Слайд 8Проходные одновитковые трансформаторы тока (ТПОЛ-10)
магнитопровод
вторичная обмотка
крепежное кольцо
стержень первичной обмотки
Слайд 10Проходные многовитковые трансформаторы тока (ТПЛ-10)
магнитопровод
вторичная обмотка
первичная обмотка
вывод первичной обмотки
литой эпоксидный корпус
Слайд 12Шинные трансформаторы тока (ТШЛ-20)
магнитопровод кл. 0.5
магнитопровод кл. Р
литой эпоксидный блок
корпус
коробка выводов
вторичных обмоток
шина
шина
Слайд 16Трансформаторы тока для наружной установки в фарфоровом корпусе (ТФЗМ)
маслорасширитель
переключатель первичной обмотки
ввод
Л2
крышка
влагопоглотитель
ввод Л1
маслоуказатель
первичная обмотка
фарфоровая покрышка
магнитопровод со вторичной обмоткой
масло
коробка выводов вторичных обмоток
цоколь
крышка
влагопоглотитель
ввод Л1
маслоуказатель
первичная обмотка
фарфоровая покрышка
магнитопровод со вторичной обмоткой
масло
коробка выводов вторичных обмоток
цоколь
Слайд 17Обмотка звеньевого трансформатора тока
1-3. магнитопроводы
4. первичная обмотка
5. бумажная изоляция
Слайд 21Выбор трансформаторов тока
1. По напряжению установки
2. По длительному току
3. На электродинамическую
стойкость
4. На термическую стойкость
5. По нагрузке
Слайд 226.2 Измерительные трансформаторы напряжения
трансформатор, предназначенный для преобразования напряжения до величины, удобной
для измерения
Слайд 32Установка трансформаторы напряжения ЗНОМ-20 в комплектном токопроводе
токопровод
экран
ножевой контакт
смотровой люк
патрубок
болт
Слайд 34
Каскадные трансформаторы напряжения (НКФ-220)
u2
u1
1
2
3
первичная обмотка
связующие обмотки
вторичная обмотка
Номинальное напряжение ступени ≈50 В
Слайд 36Выбор трансформаторов напряжения
По напряжению установки
По типам подключаемых приборов и реле
По вторичной
нагрузке (S)
