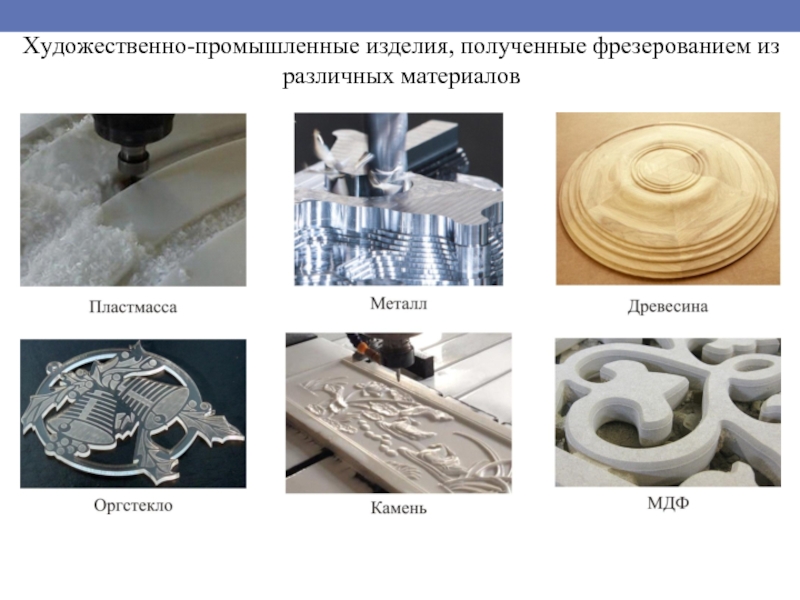

Изготовление художественно-промышленных изделий из древесины на станках с ЧПУ презентация

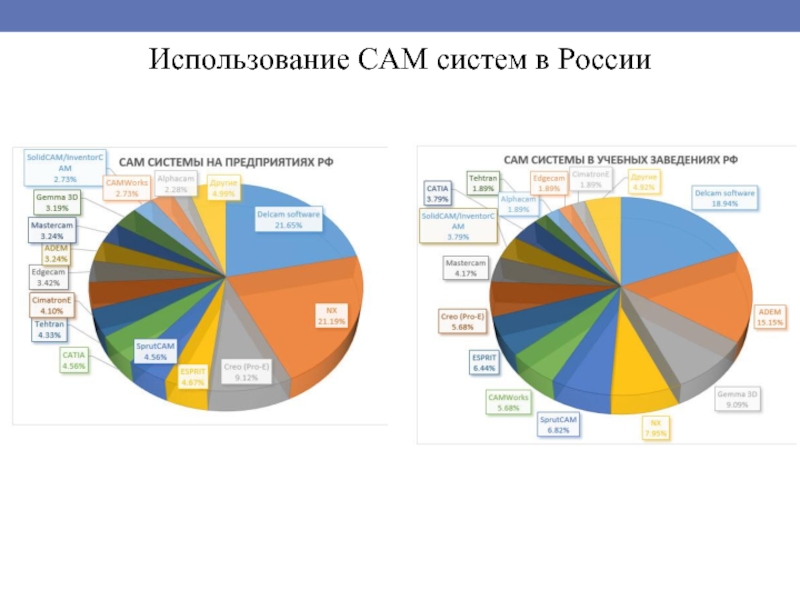

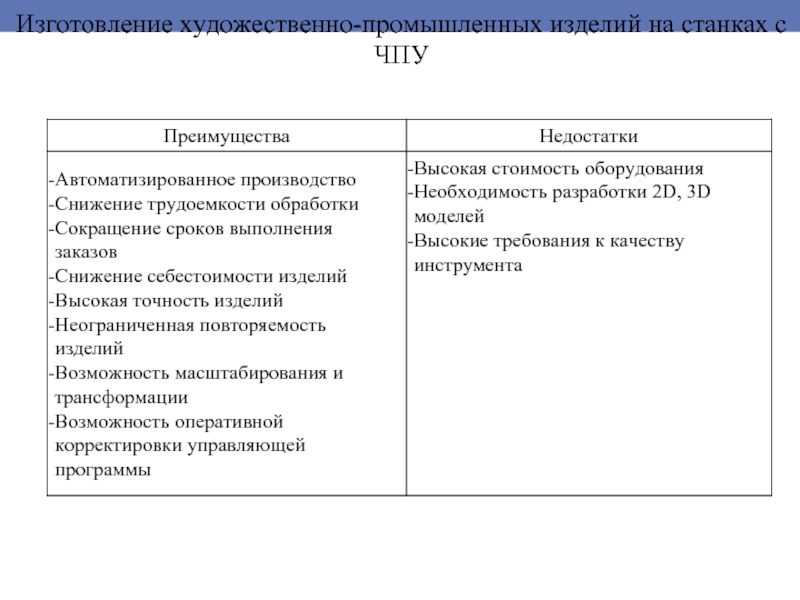

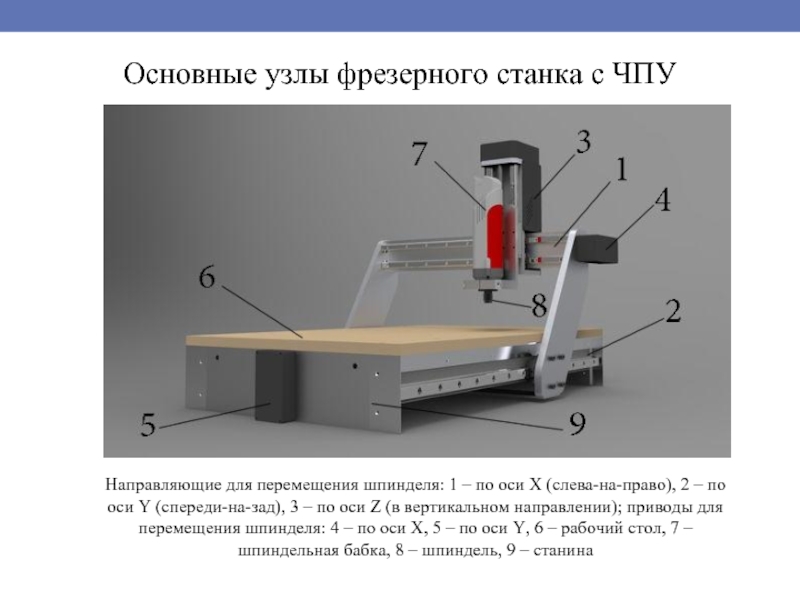

по оси Х (слева-на-право), 2 – по оси Y (спереди-на-зад), 3 – по оси Z (в вертикальном направлении); приводы для перемещения шпинделя: 4 – по оси X, 5 – по оси Y, 6 – рабочий стол, 7 – шпиндельная бабка, 8 – шпиндель, 9 – станина

шпинделя
Принцип смены инструмента

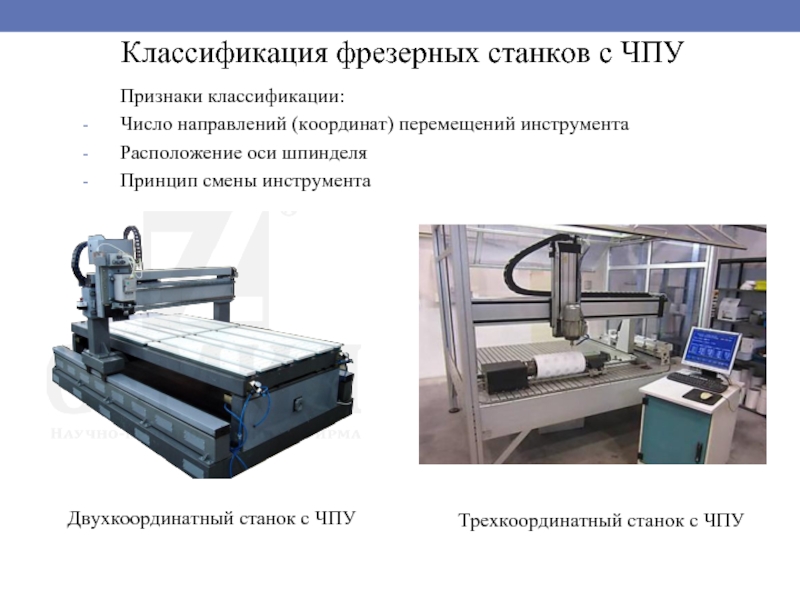

Двухкоординатный станок с ЧПУ

Трехкоординатный станок с ЧПУ

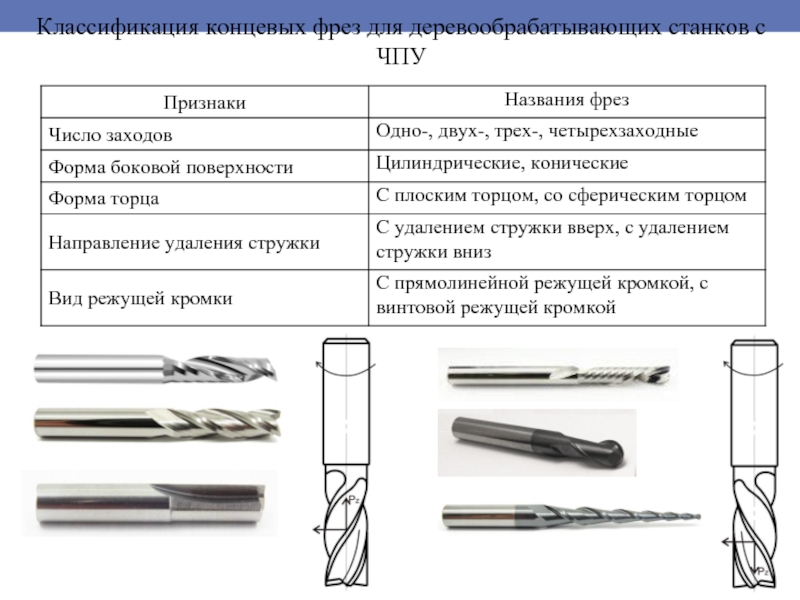

смены инструмента

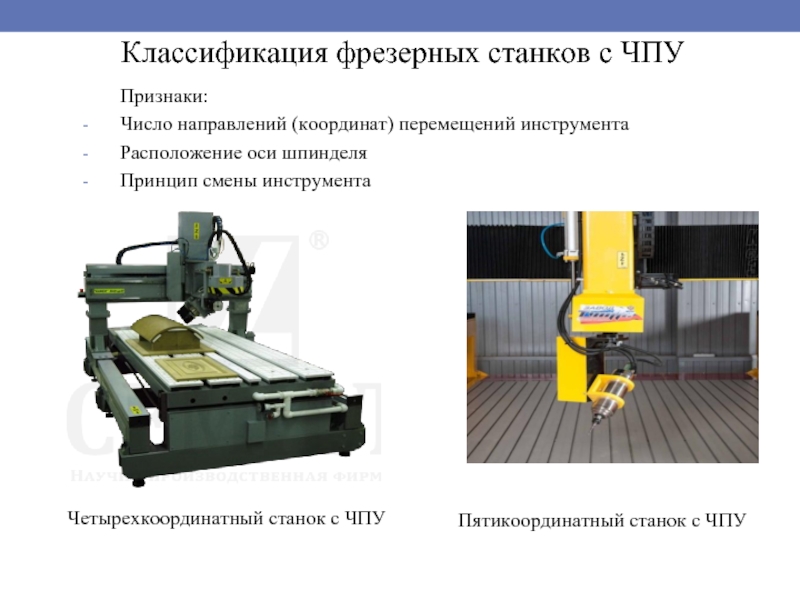

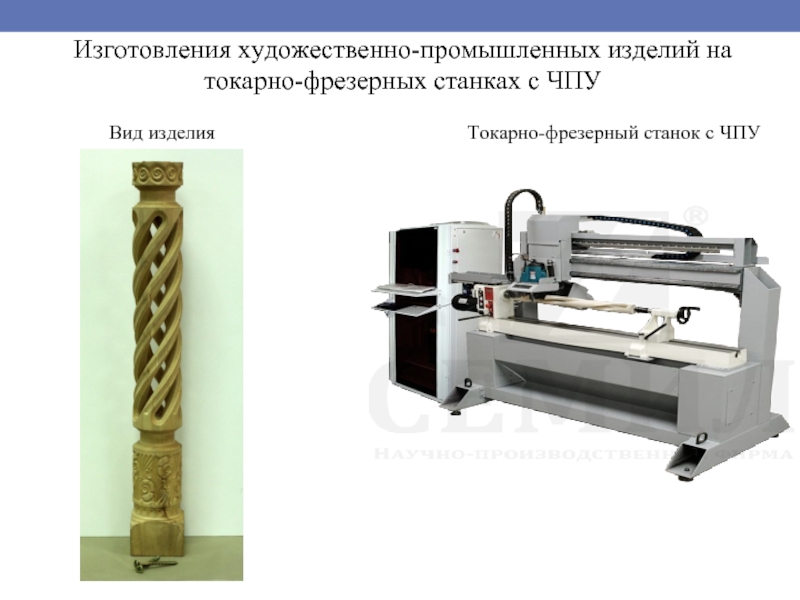

Четырехкоординатный станок с ЧПУ

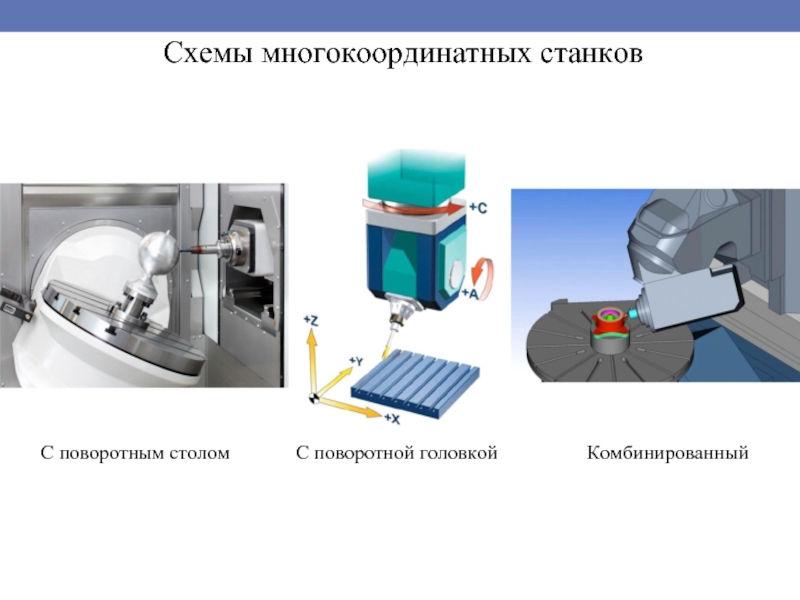

Пятикоординатный станок с ЧПУ

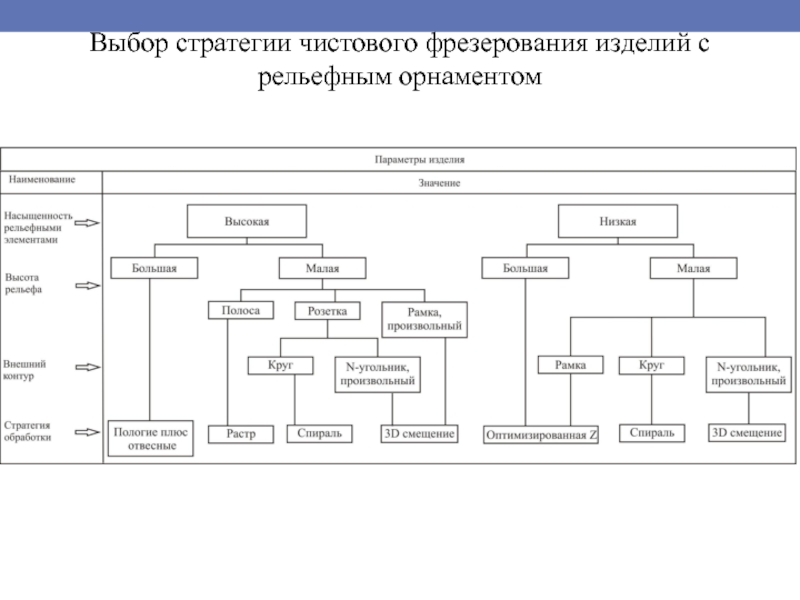

обработки – отвесные плюс пологие, постоянная Z;

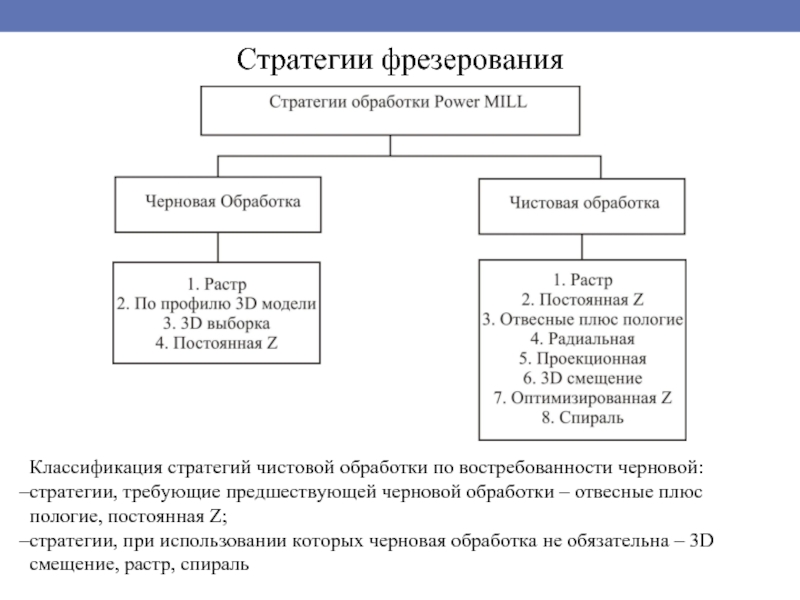

стратегии, при использовании которых черновая обработка не обязательна – 3D смещение, растр, спираль

очередного слоя материала до полного его удаления

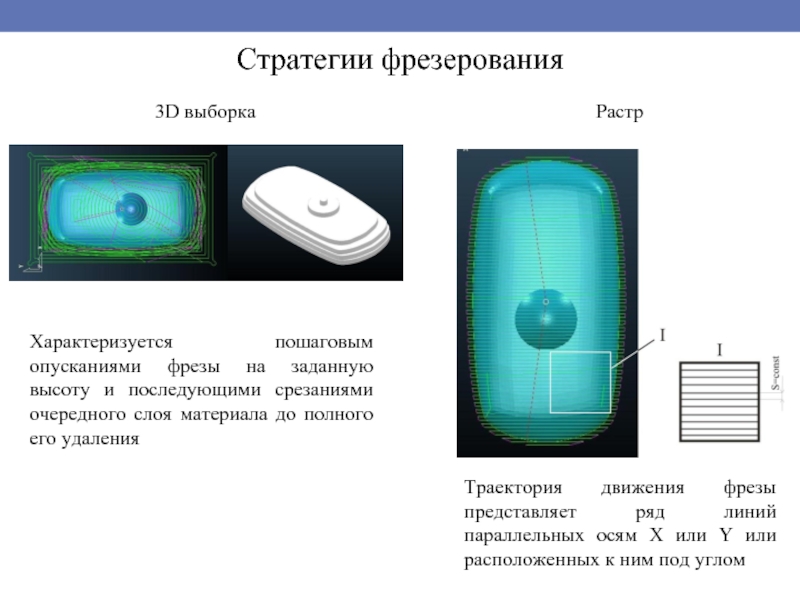

3D выборка

Растр

Траектория движения фрезы представляет ряд линий параллельных осям X или Y или расположенных к ним под углом

3D модели, постепенно опускаясь до основания, смещаясь от центра к периферии

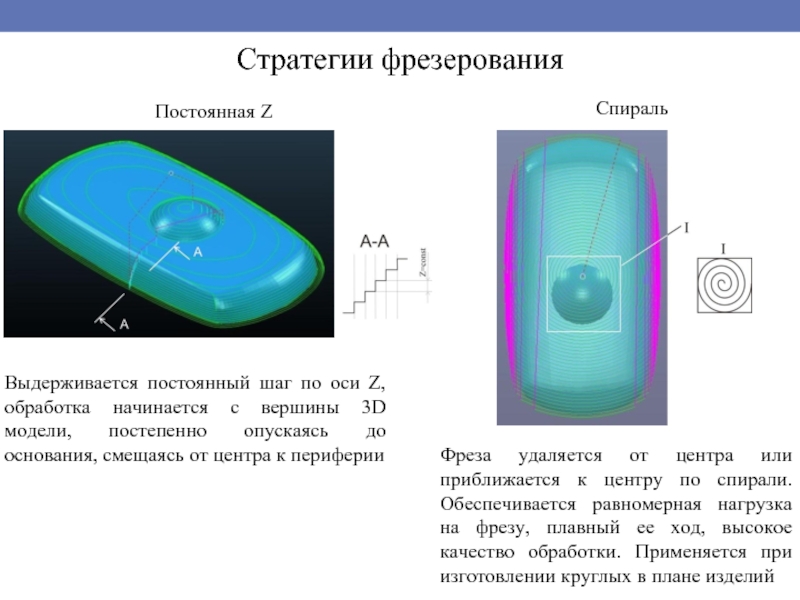

Постоянная Z

Спираль

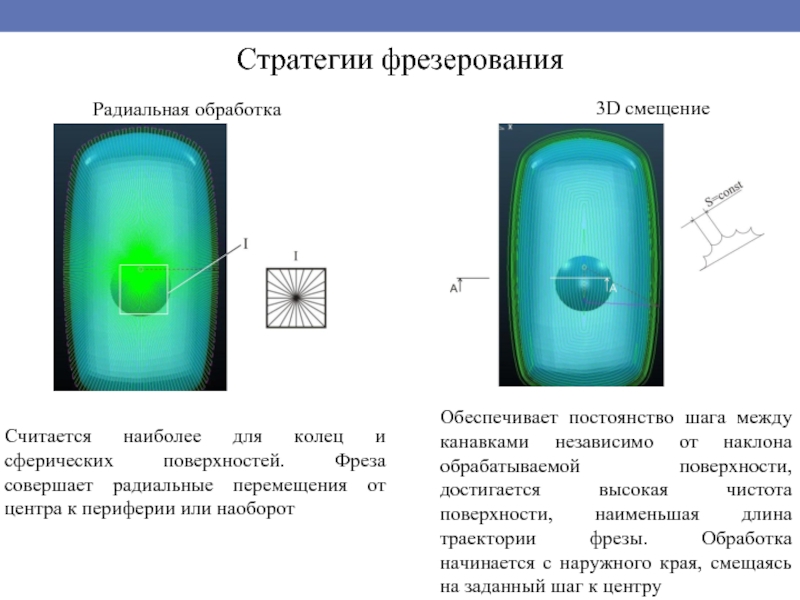

Фреза удаляется от центра или приближается к центру по спирали. Обеспечивается равномерная нагрузка на фрезу, плавный ее ход, высокое качество обработки. Применяется при изготовлении круглых в плане изделий

перемещения от центра к периферии или наоборот

Радиальная обработка

3D смещение

Обеспечивает постоянство шага между канавками независимо от наклона обрабатываемой поверхности, достигается высокая чистота поверхности, наименьшая длина траектории фрезы. Обработка начинается с наружного края, смещаясь на заданный шаг к центру

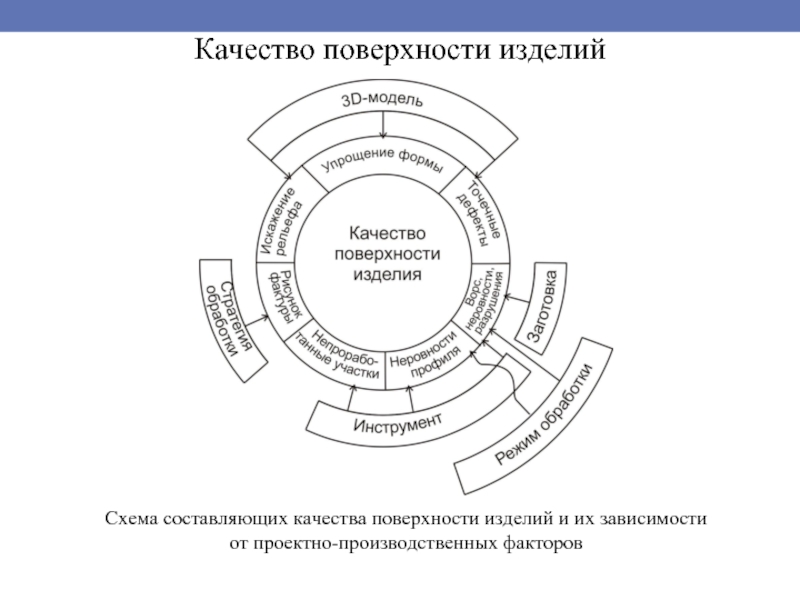

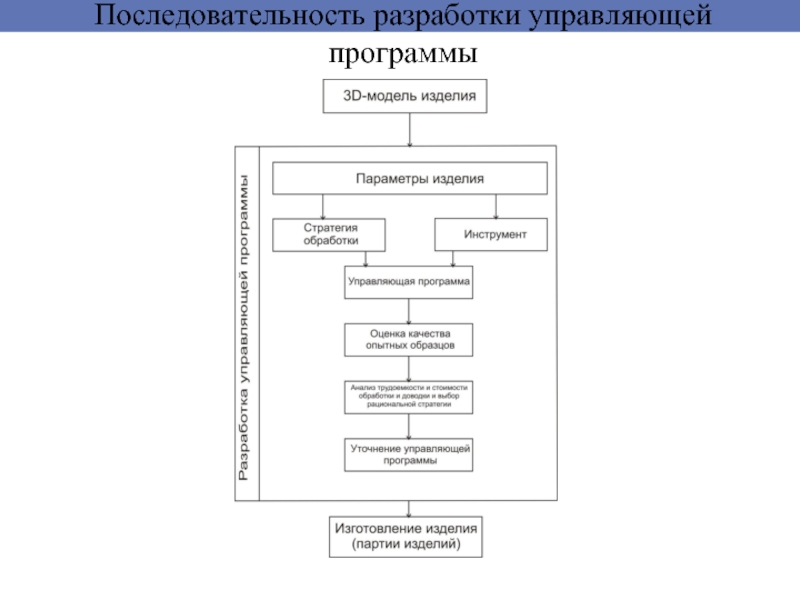

проектно-производственных факторов

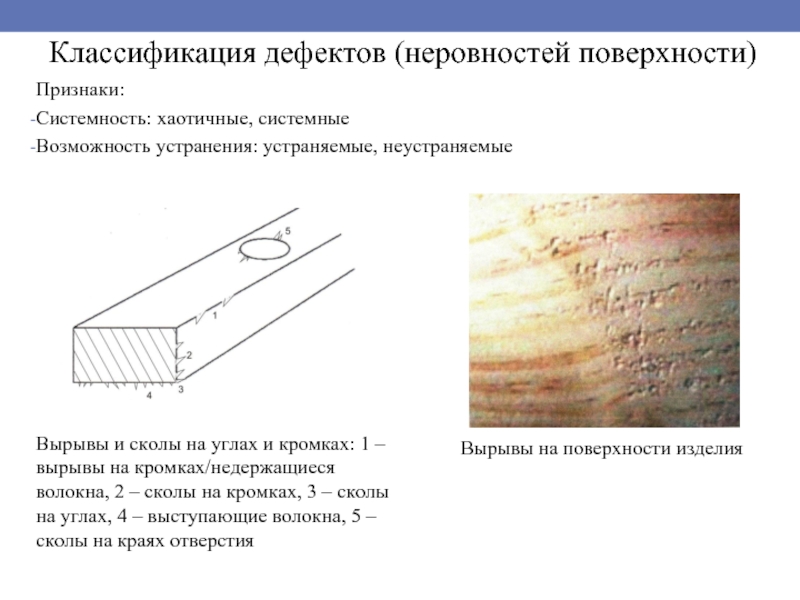

на углах и кромках: 1 – вырывы на кромках/недержащиеся волокна, 2 – сколы на кромках, 3 – сколы на углах, 4 – выступающие волокна, 5 – сколы на краях отверстия

Вырывы на поверхности изделия

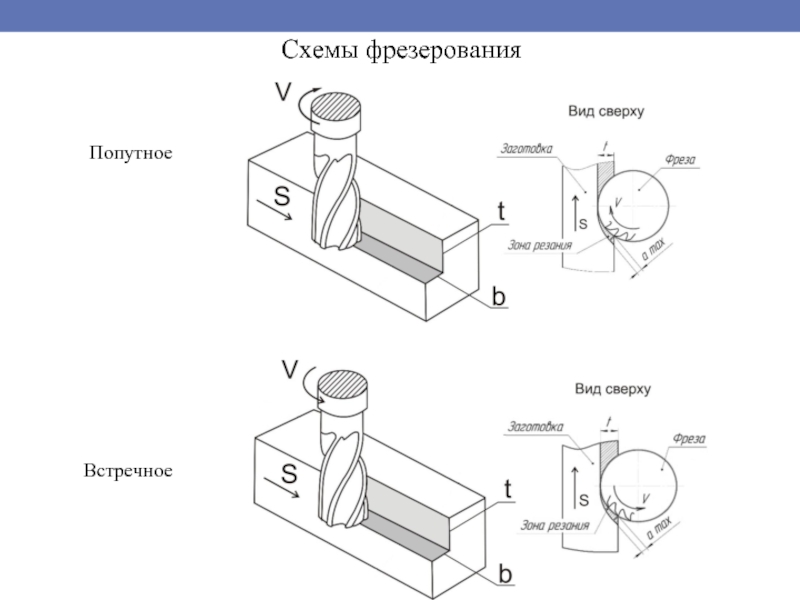

стратегия растр, подача вдоль волокон

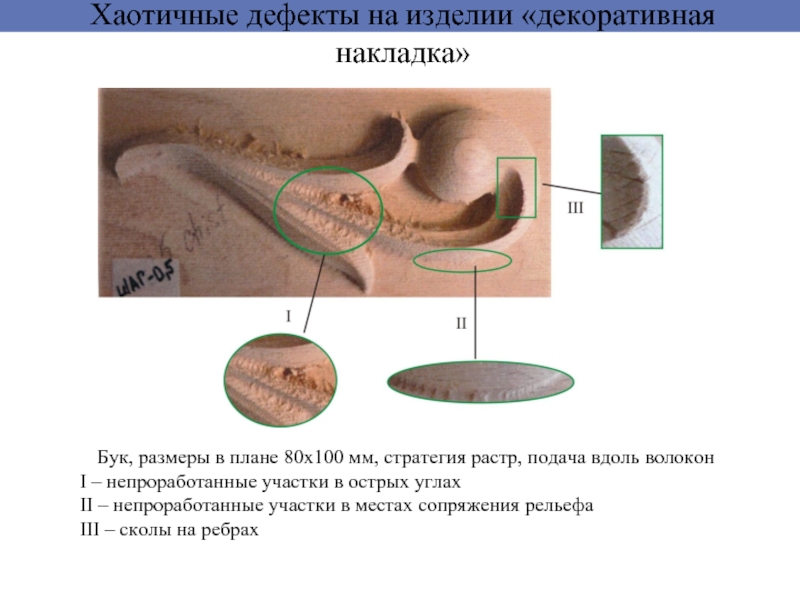

I – непроработанные участки в острых углах
II – непроработанные участки в местах сопряжения рельефа
III – сколы на ребрах

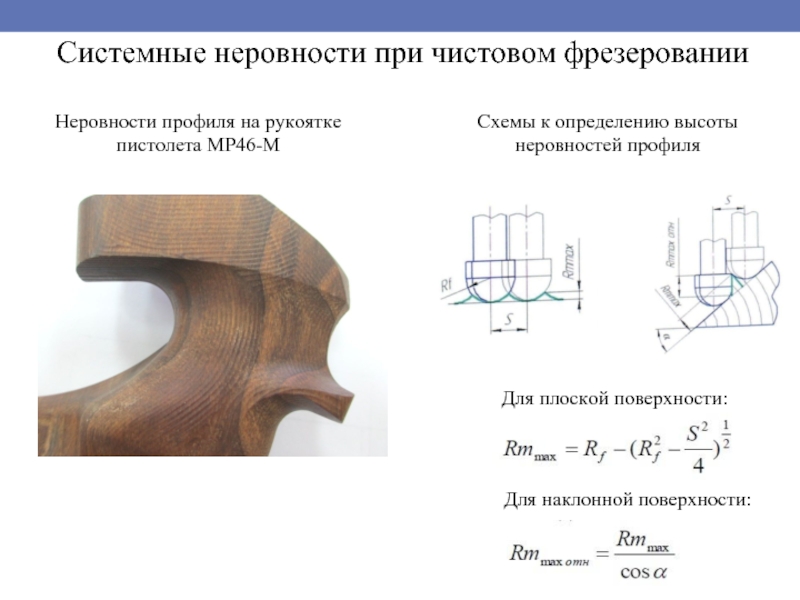

определению высоты неровностей профиля

Для плоской поверхности:

Для наклонной поверхности:

трудоемкость обработки;
Тст – трудоемкость станочной обработки;
Тр – трудоемкость ручной обработки.

Декоративное изделие «розетка», бук, размеры в плане 80х80 мм

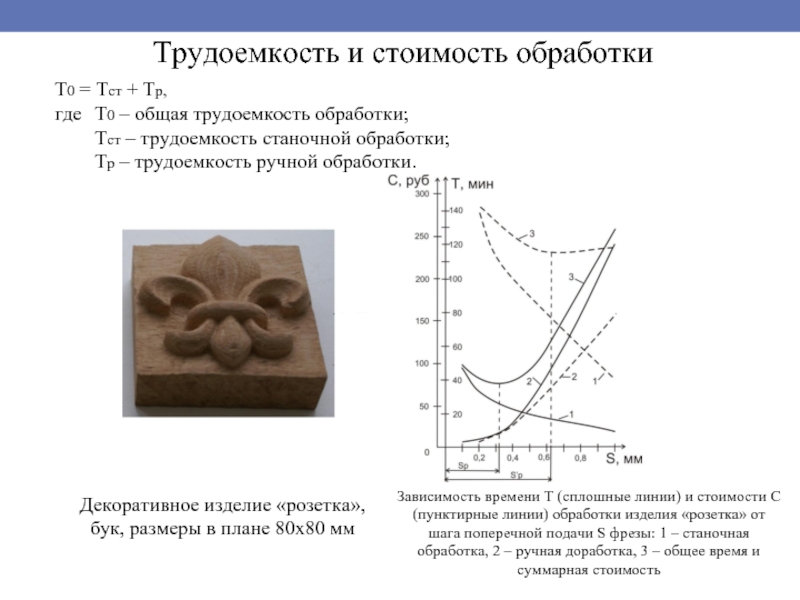

Зависимость времени Т (сплошные линии) и стоимости С (пунктирные линии) обработки изделия «розетка» от шага поперечной подачи S фрезы: 1 – станочная обработка, 2 – ручная доработка, 3 – общее время и суммарная стоимость

фирмы «Ставрос», г. С - Петербург

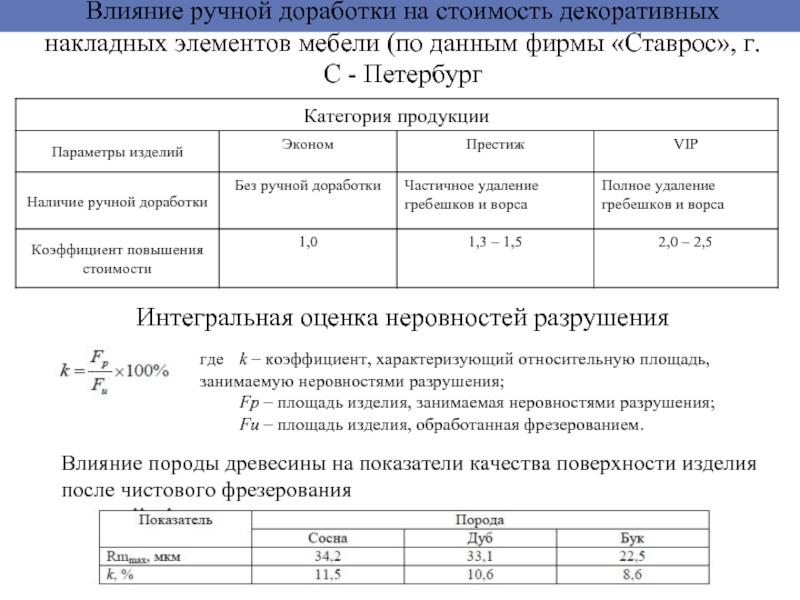

Интегральная оценка неровностей разрушения

где k – коэффициент, характеризующий относительную площадь, занимаемую неровностями разрушения;
Fp – площадь изделия, занимаемая неровностями разрушения;
Fu – площадь изделия, обработанная фрезерованием.

Влияние породы древесины на показатели качества поверхности изделия после чистового фрезерования

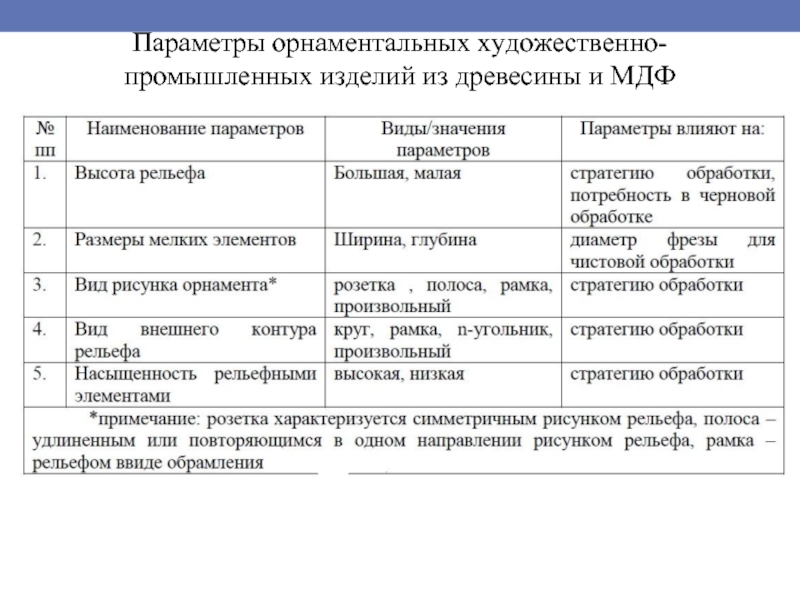

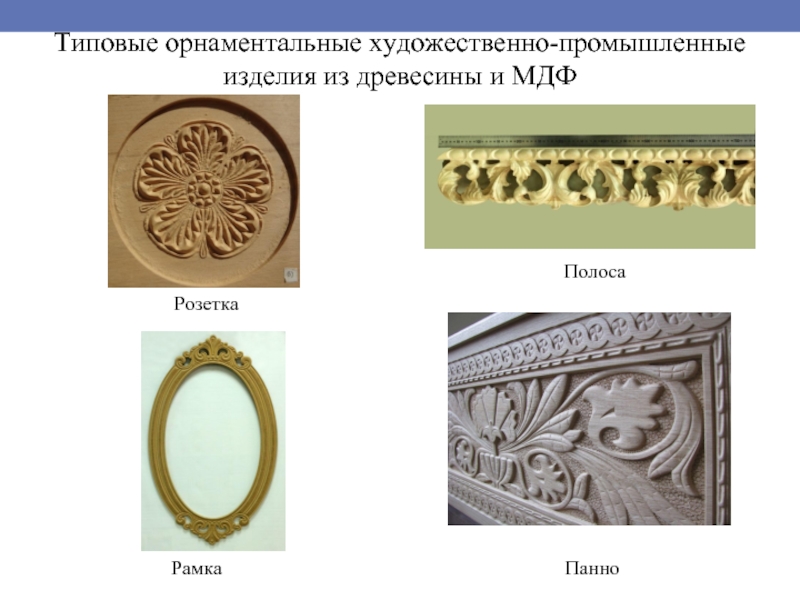

эстетическую ценность изделий

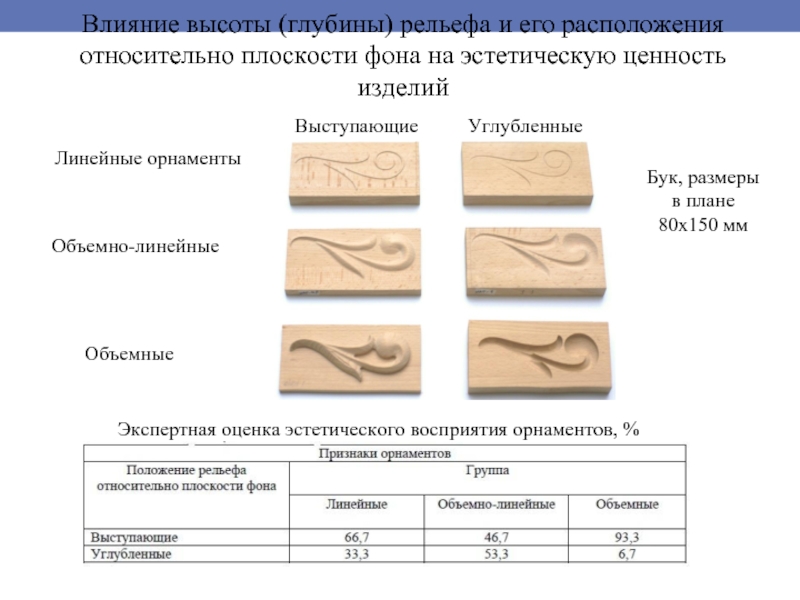

Экспертная оценка эстетического восприятия орнаментов, %

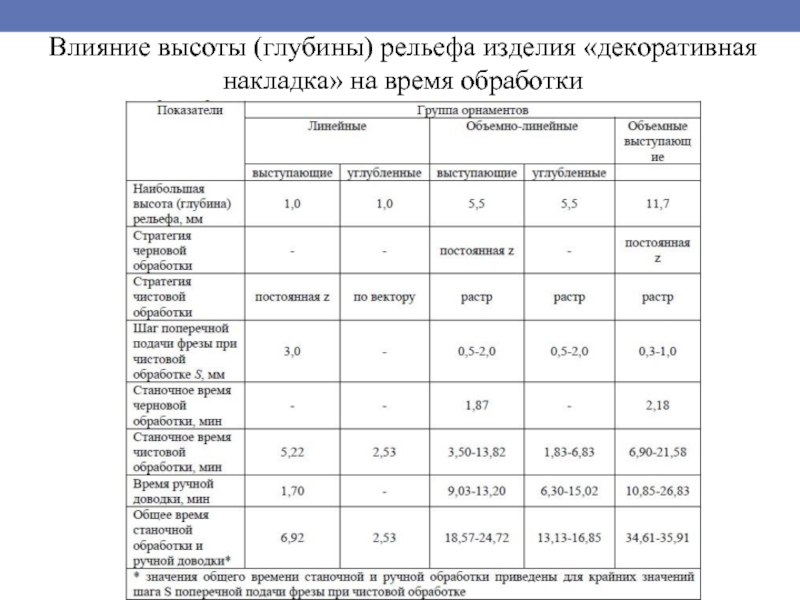

Линейные орнаменты

Объемно-линейные

Объемные

Выступающие

Углубленные

Бук, размеры в плане 80х150 мм

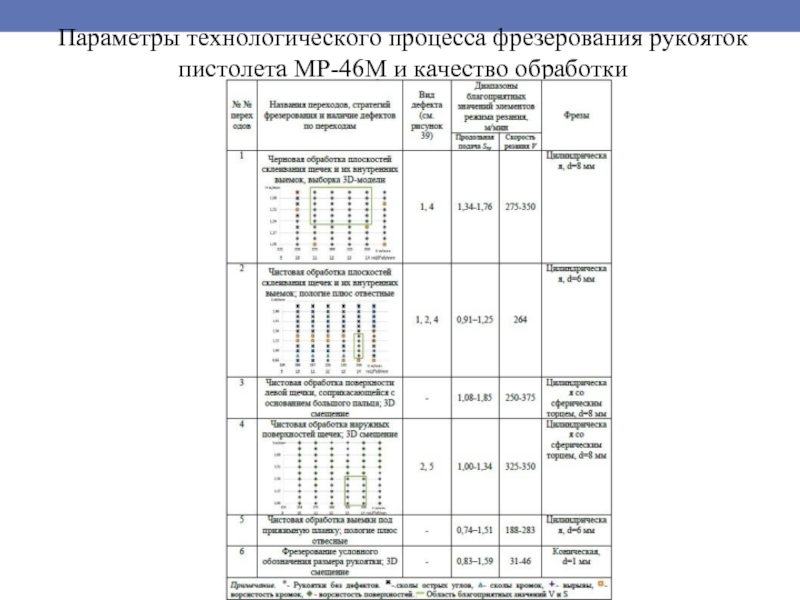

пистолета МР-46М

1 – рукоятка, 2 – грибок

Обрабатывающий центр GFY 98/108-SW

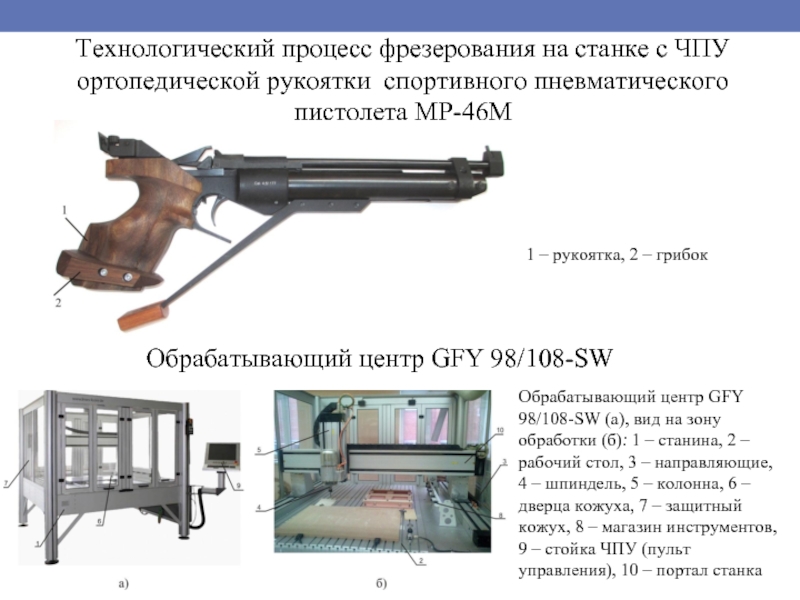

Обрабатывающий центр GFY 98/108-SW (а), вид на зону обработки (б): 1 – станина, 2 – рабочий стол, 3 – направляющие,
4 – шпиндель, 5 – колонна, 6 – дверца кожуха, 7 – защитный кожух, 8 – магазин инструментов, 9 – стойка ЧПУ (пульт управления), 10 – портал станка

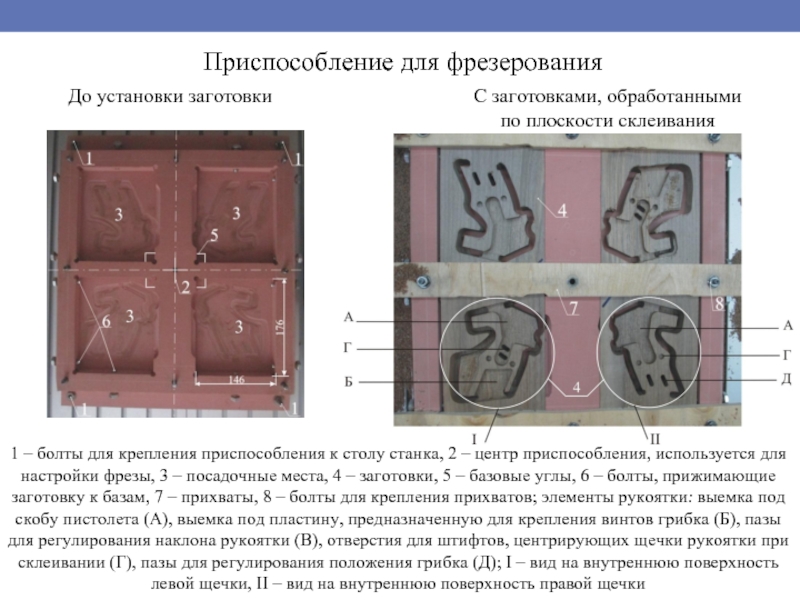

столу станка, 2 – центр приспособления, используется для настройки фрезы, 3 – посадочные места, 4 – заготовки, 5 – базовые углы, 6 – болты, прижимающие заготовку к базам, 7 – прихваты, 8 – болты для крепления прихватов; элементы рукоятки: выемка под скобу пистолета (А), выемка под пластину, предназначенную для крепления винтов грибка (Б), пазы для регулирования наклона рукоятки (В), отверстия для штифтов, центрирующих щечки рукоятки при склеивании (Г), пазы для регулирования положения грибка (Д); I – вид на внутреннюю поверхность левой щечки, II – вид на внутреннюю поверхность правой щечки

С заготовками, обработанными по плоскости склеивания

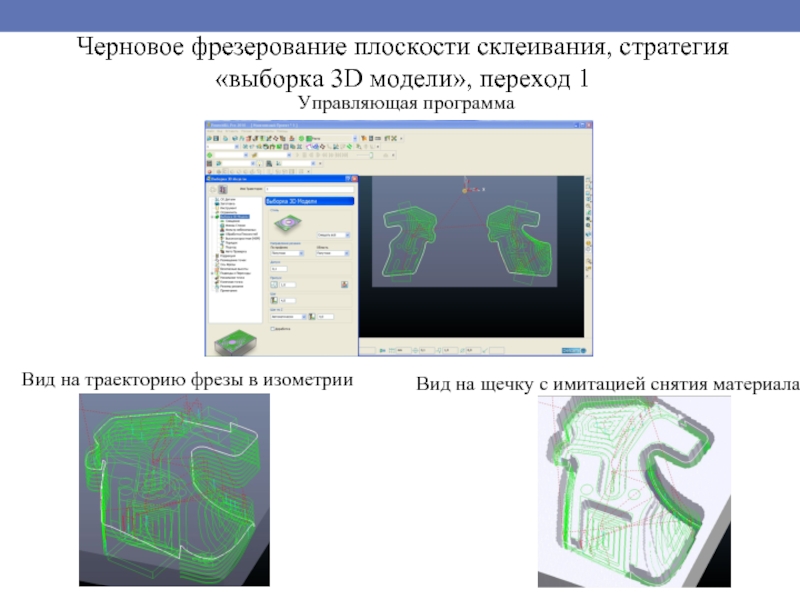

на траекторию фрезы в изометрии

Вид на щечку с имитацией снятия материала

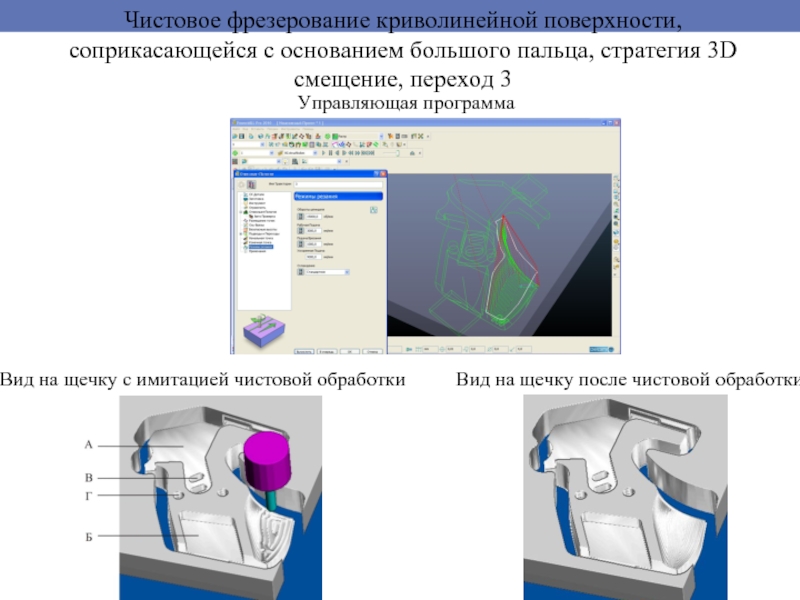

смещение, переход 3

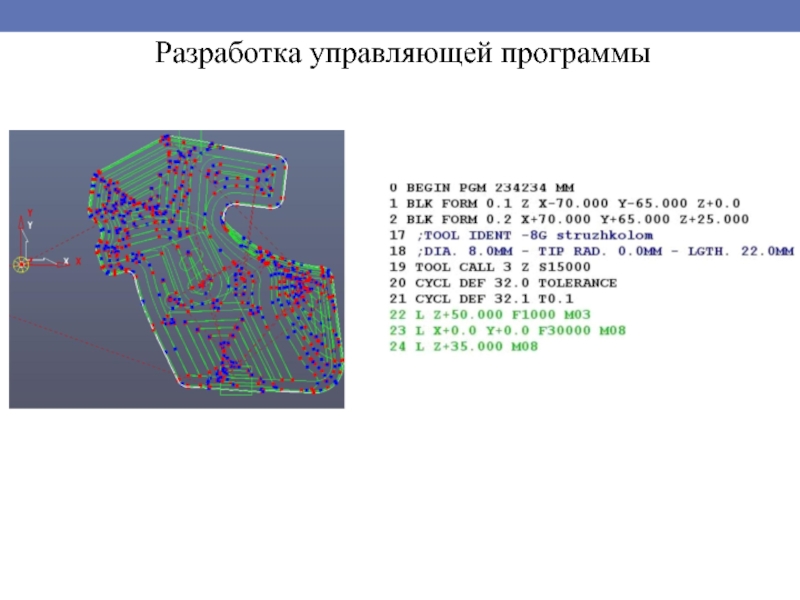

Управляющая программа

Вид на щечку с имитацией чистовой обработки

Вид на щечку после чистовой обработки

правой щечки

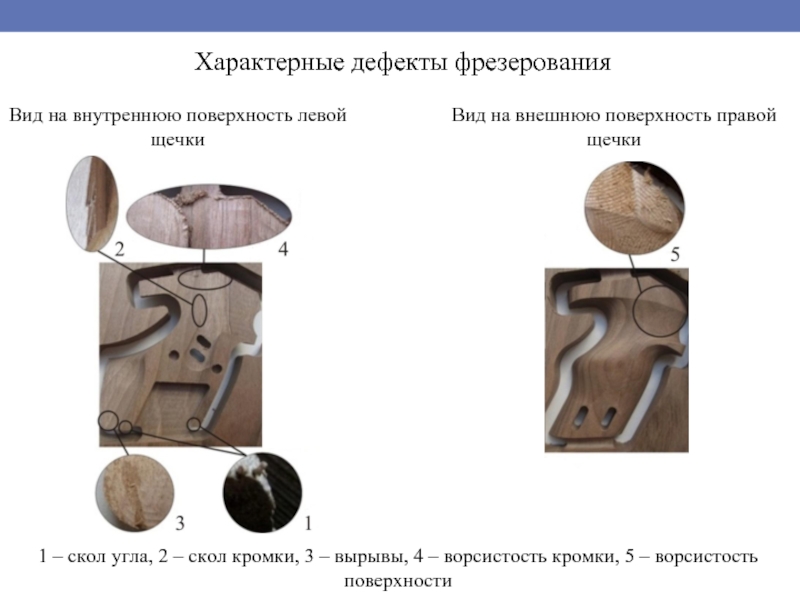

1 – скол угла, 2 – скол кромки, 3 – вырывы, 4 – ворсистость кромки, 5 – ворсистость поверхности

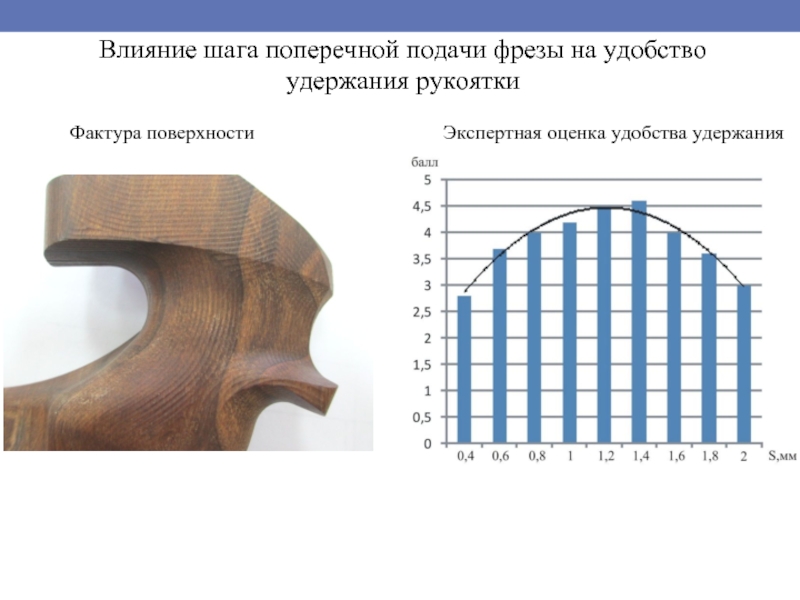

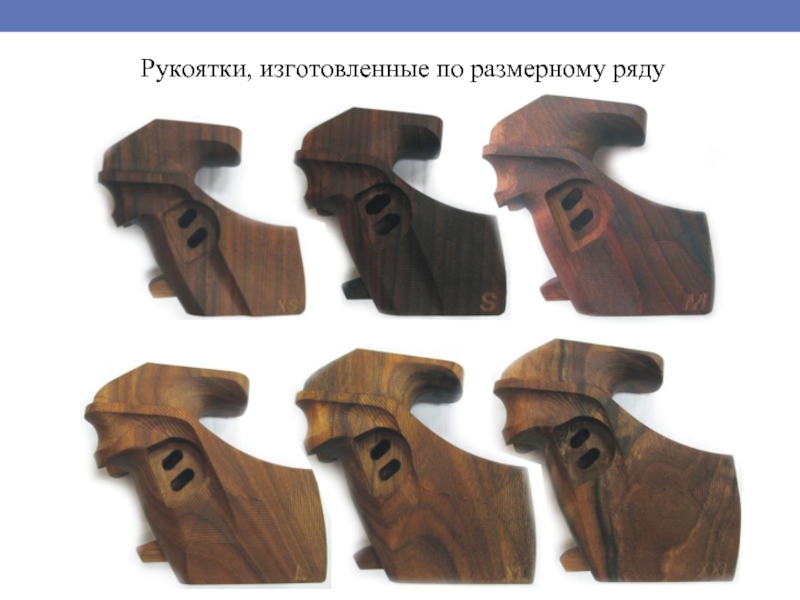

удобства удержания
