Интерактивные конструкции презентация
Содержание
- 1. Интерактивные конструкции
- 2. План 1. Подгонка интерактивных конструкций. Опции Задание
- 3. Вопросы для повторения материала Как вызывается интерактивная

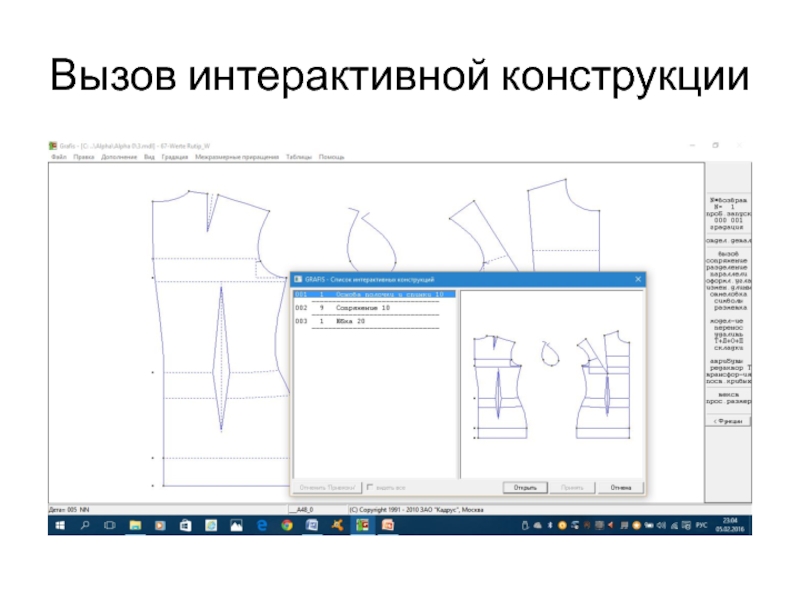

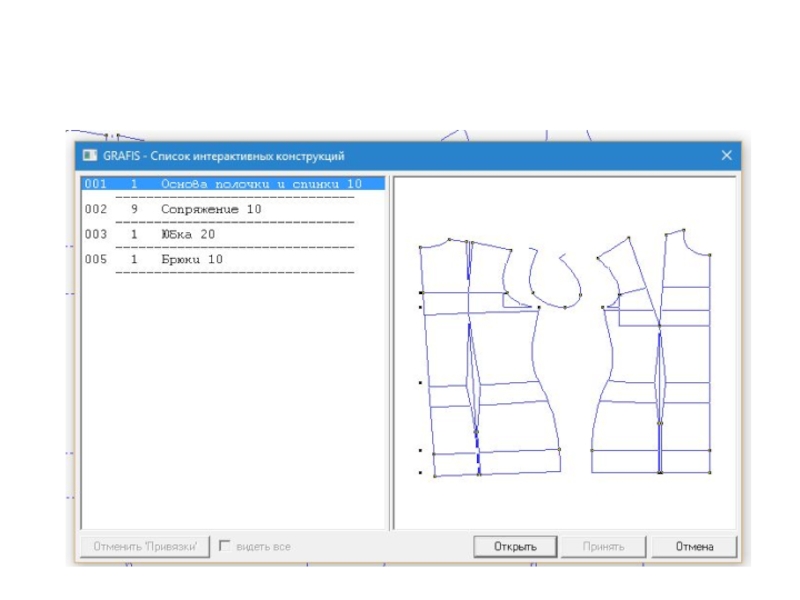

- 4. Вызов интерактивной конструкции

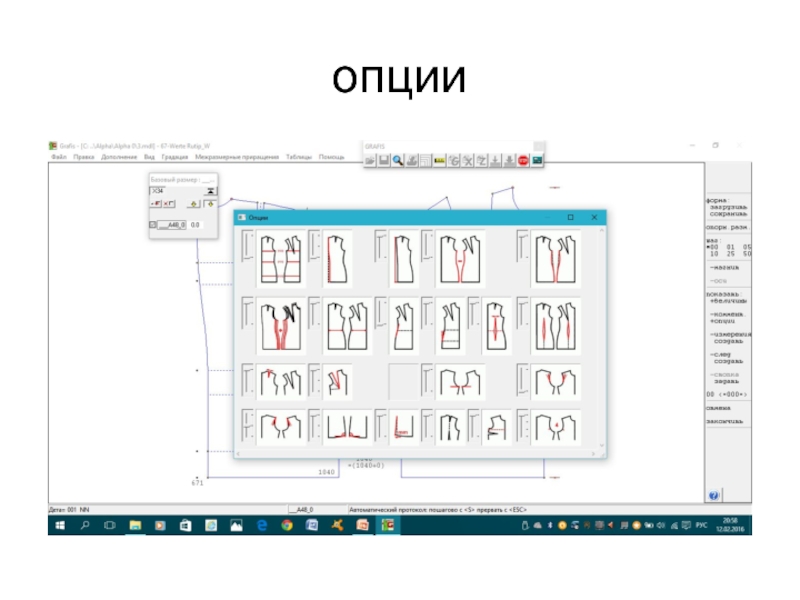

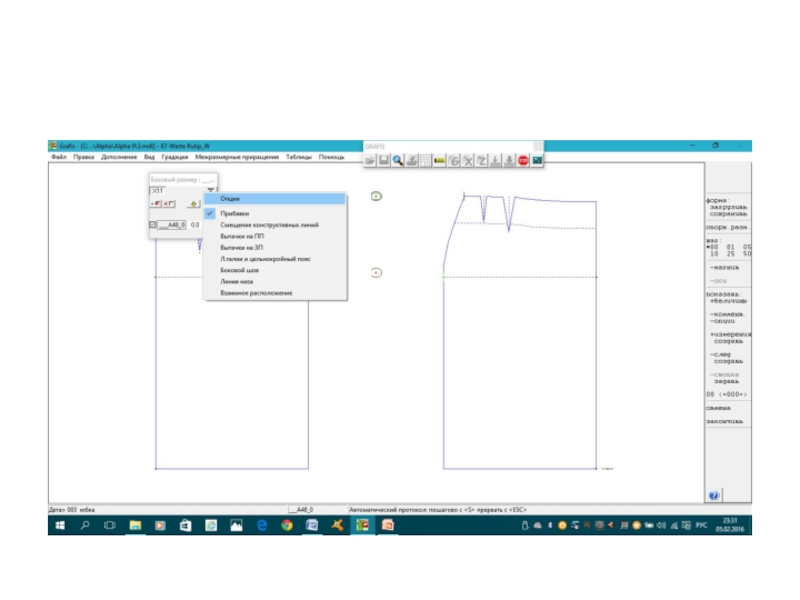

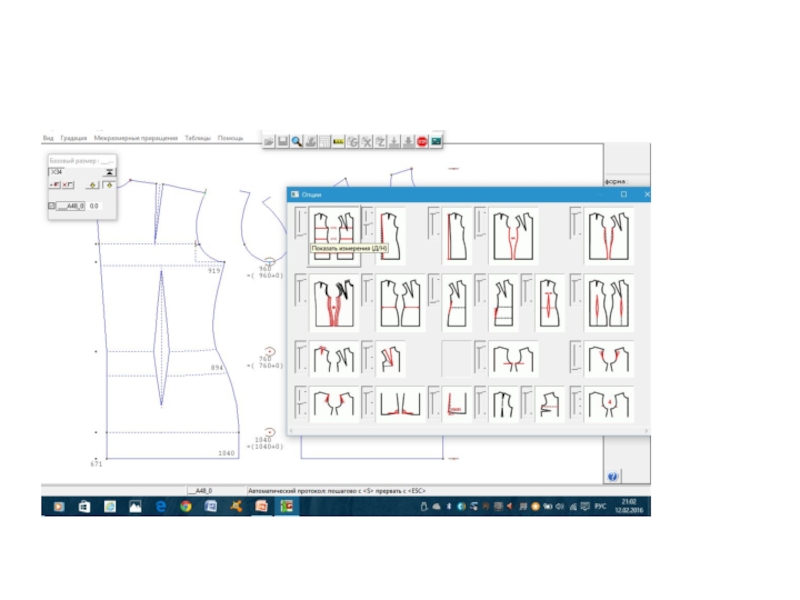

- 5. опции

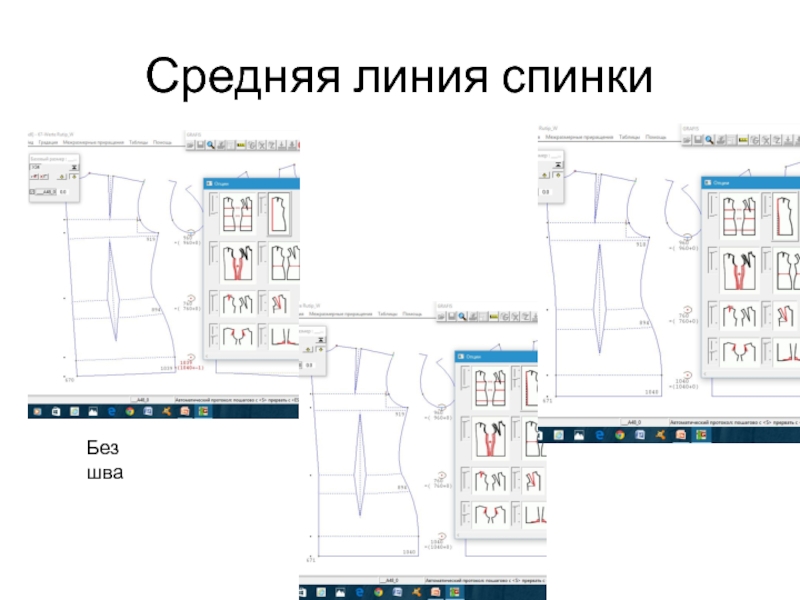

- 7. Средняя линия спинки Без шва

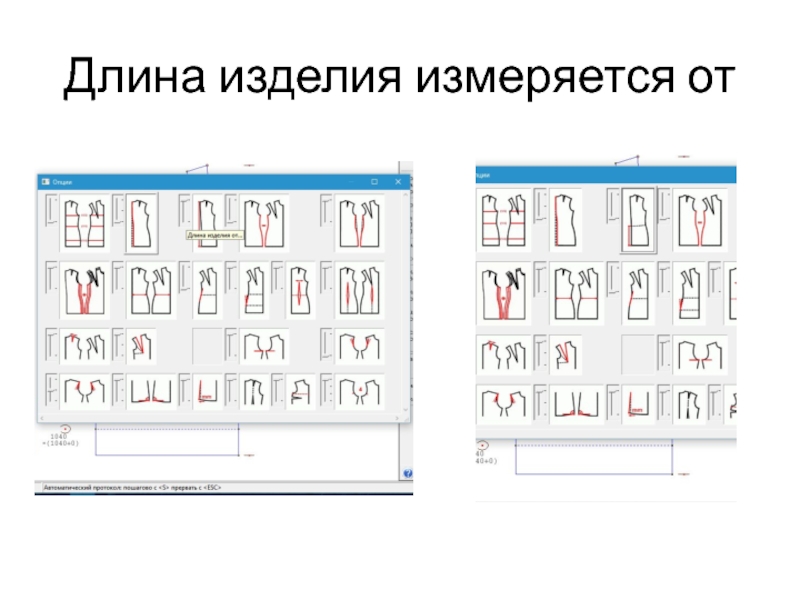

- 8. Длина изделия измеряется от

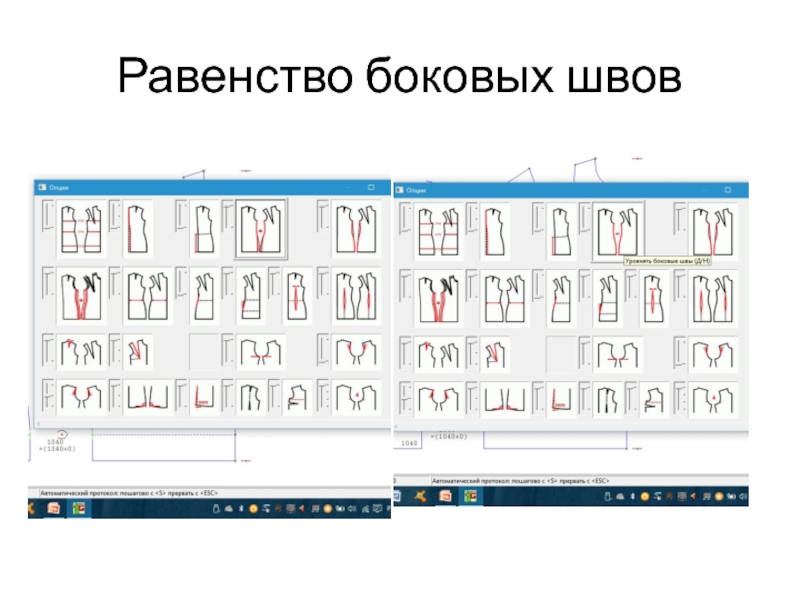

- 9. Равенство боковых швов

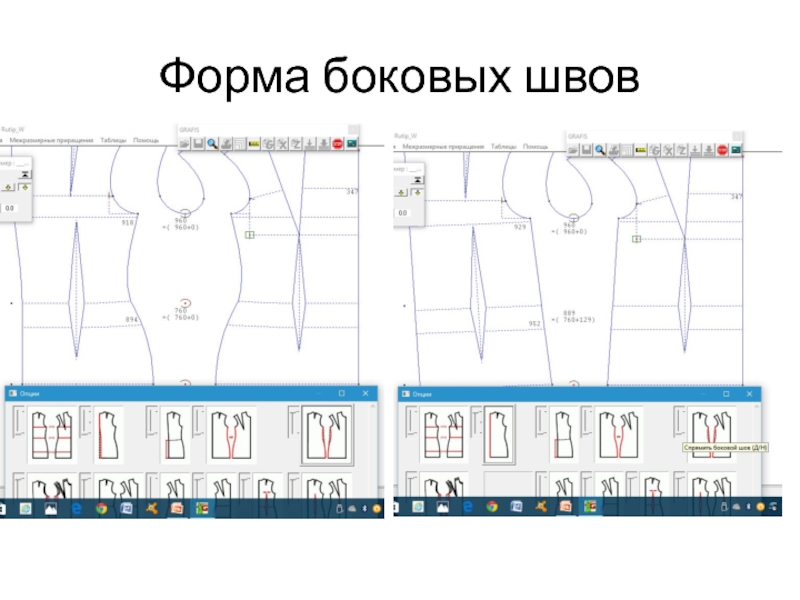

- 10. Форма боковых швов

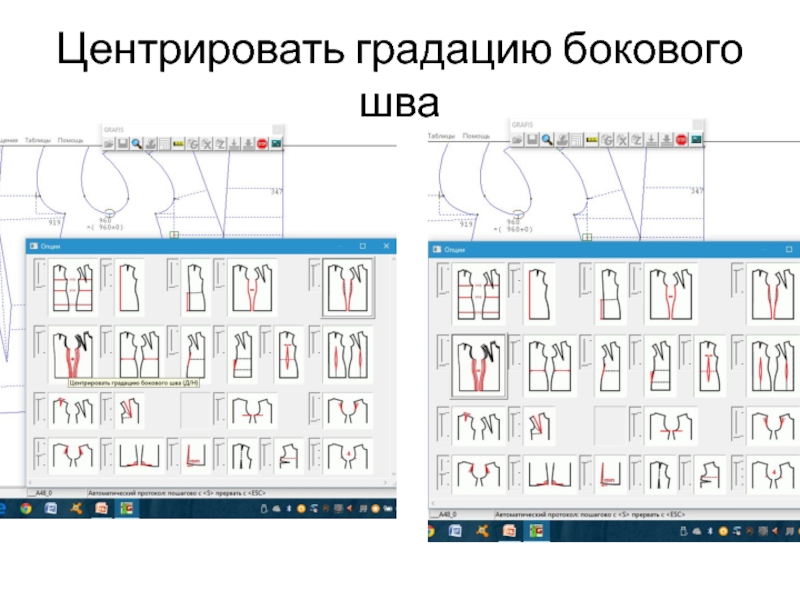

- 11. Центрировать градацию бокового шва

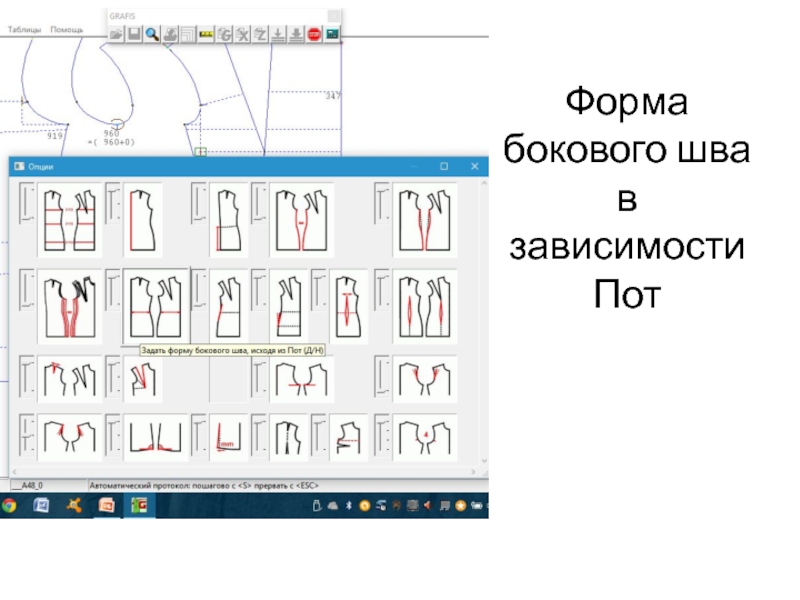

- 12. Форма бокового шва в зависимости Пот

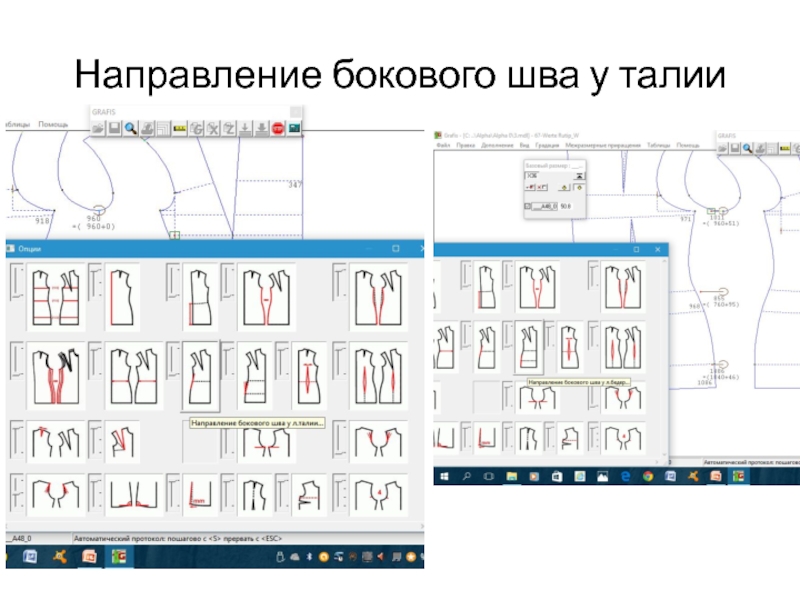

- 13. Направление бокового шва у талии

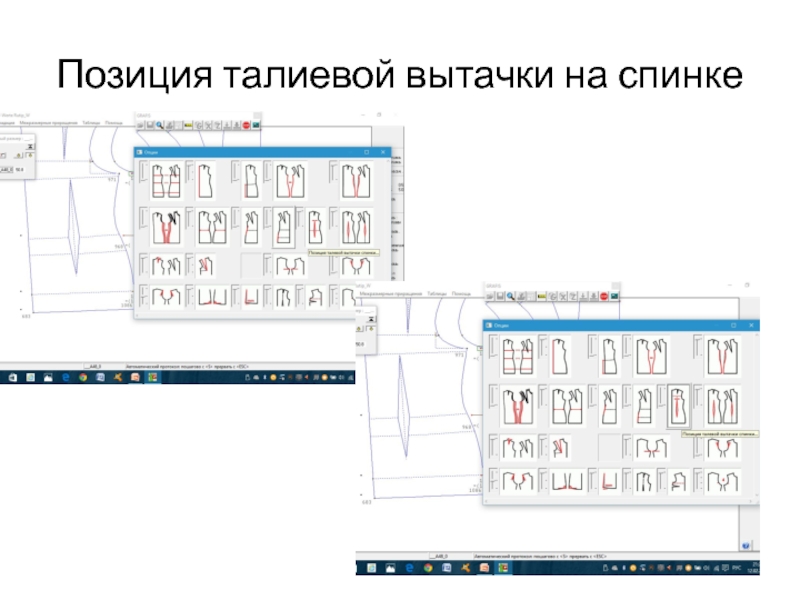

- 14. Позиция талиевой вытачки на спинке

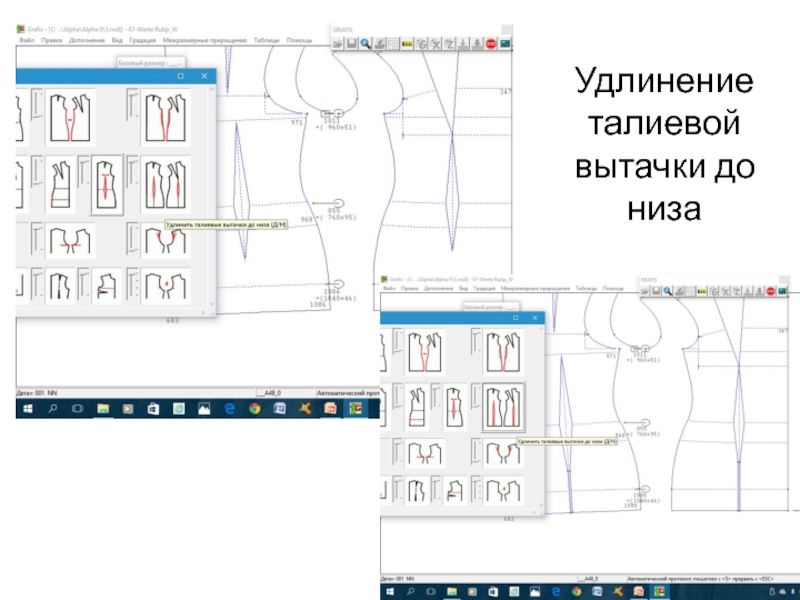

- 15. Удлинение талиевой вытачки до низа

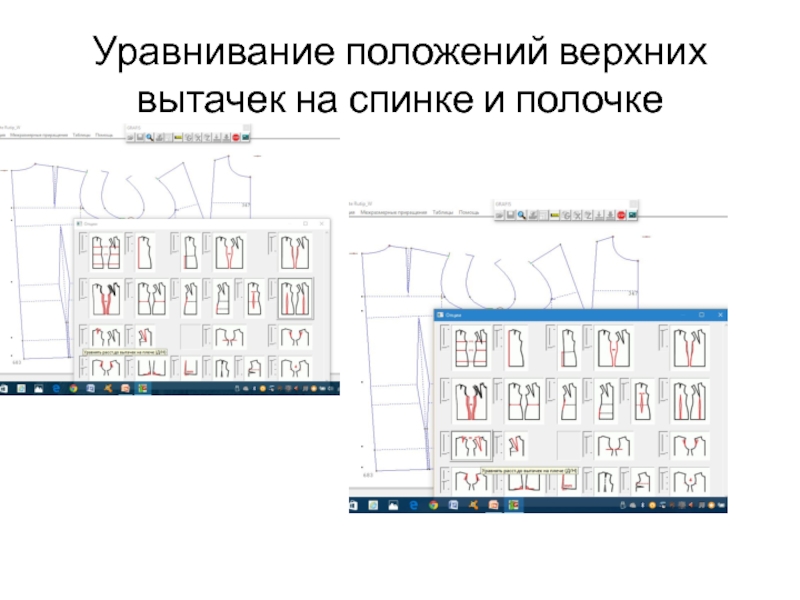

- 16. Уравнивание положений верхних вытачек на спинке и полочке

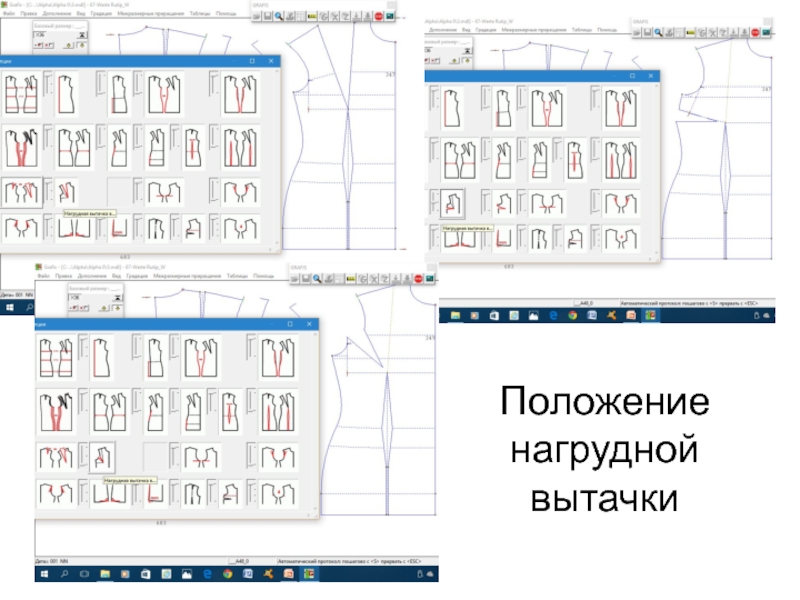

- 17. Положение нагрудной вытачки

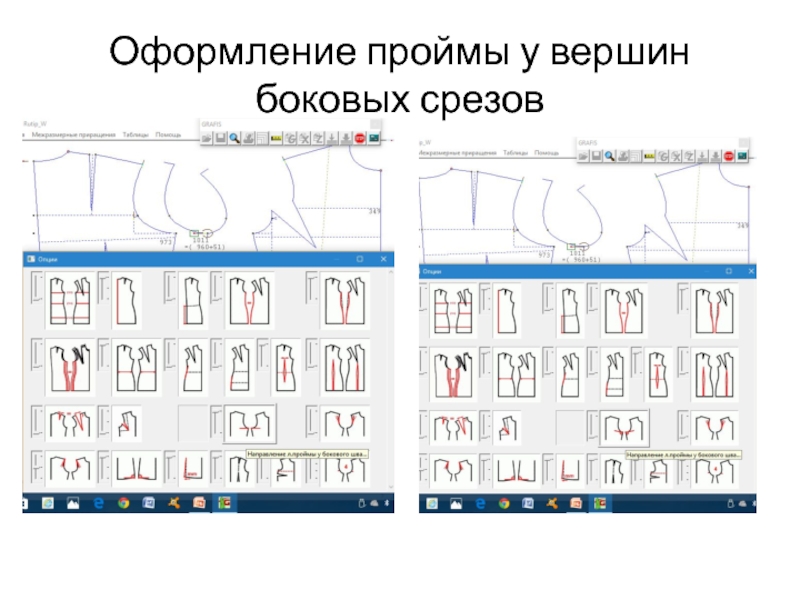

- 18. Оформление проймы у вершин боковых срезов

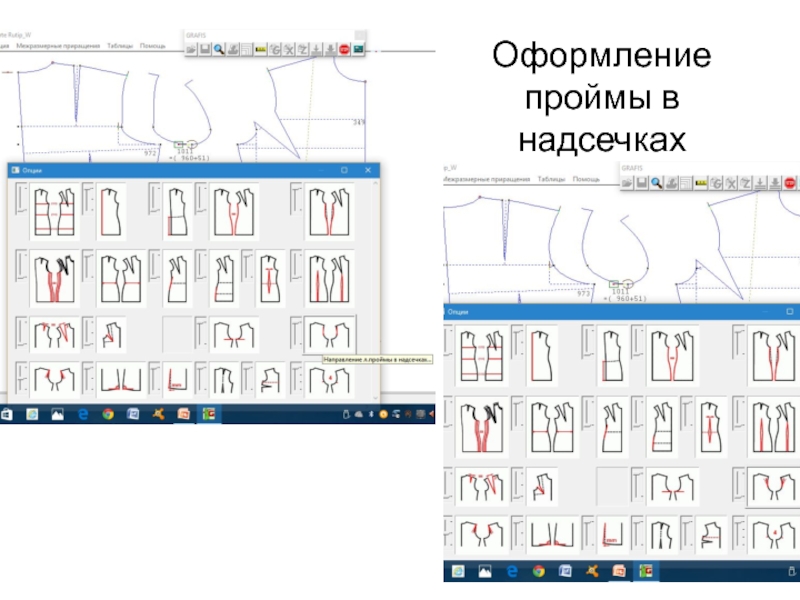

- 19. Оформление проймы в надсечках

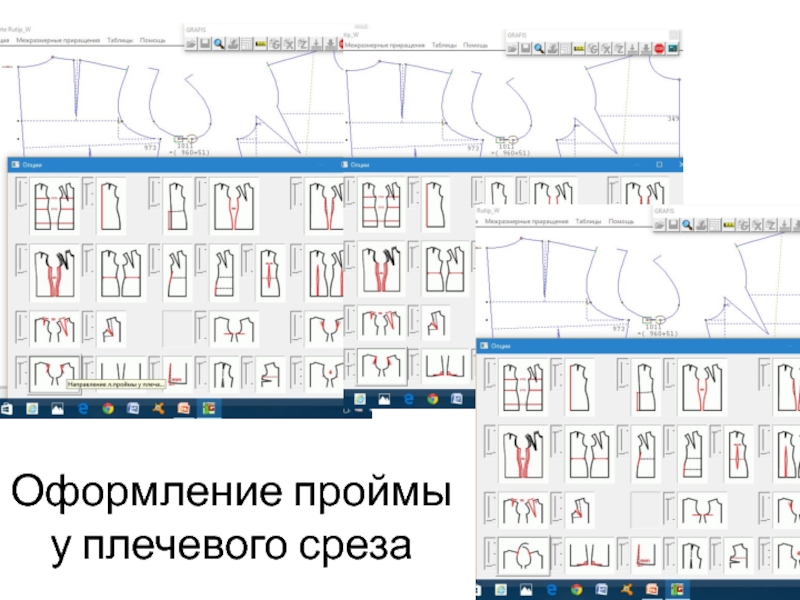

- 20. Оформление проймы у плечевого среза

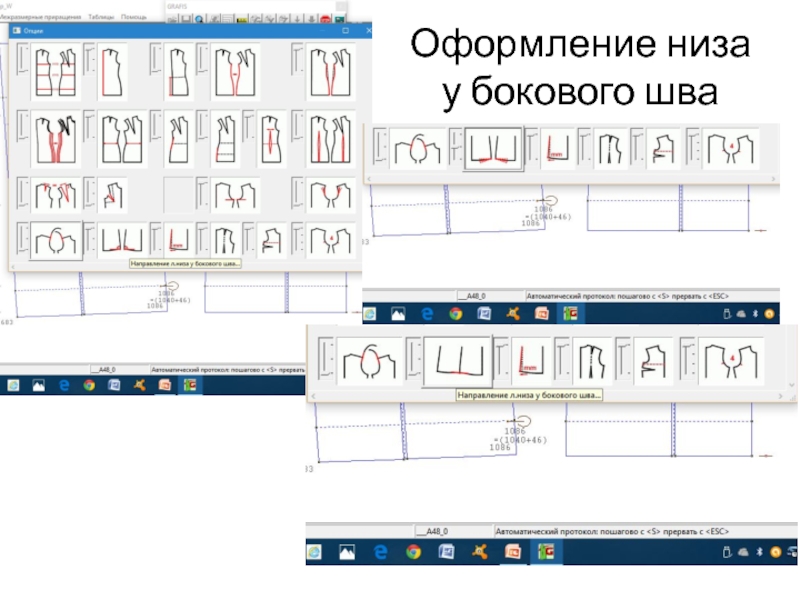

- 21. Оформление низа у бокового шва

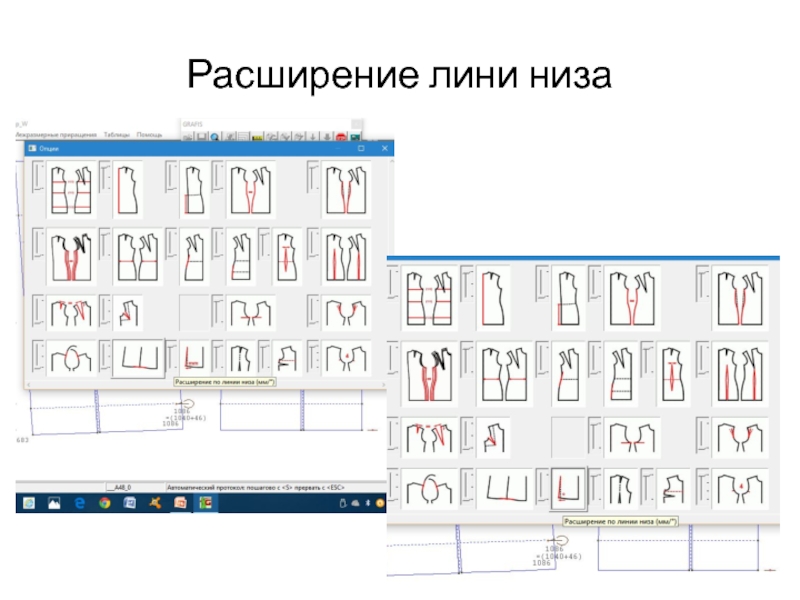

- 22. Расширение лини низа

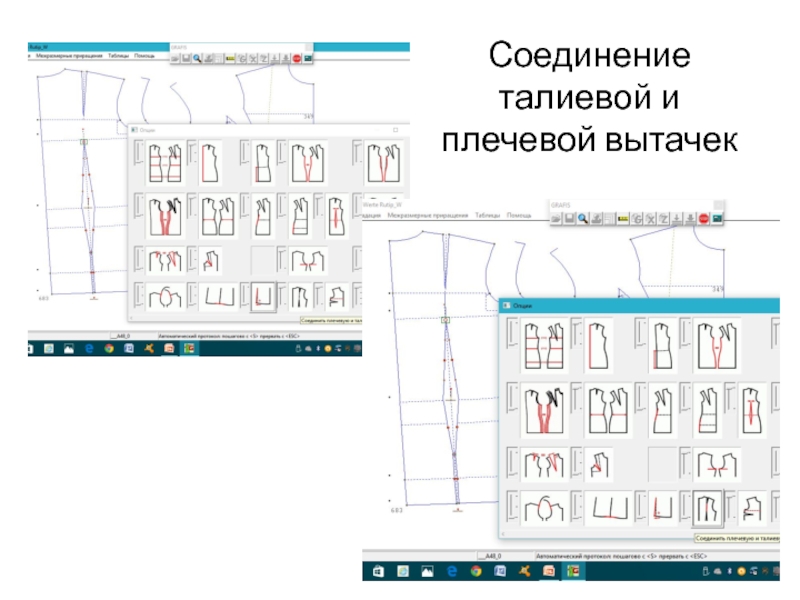

- 23. Соединение талиевой и плечевой вытачек

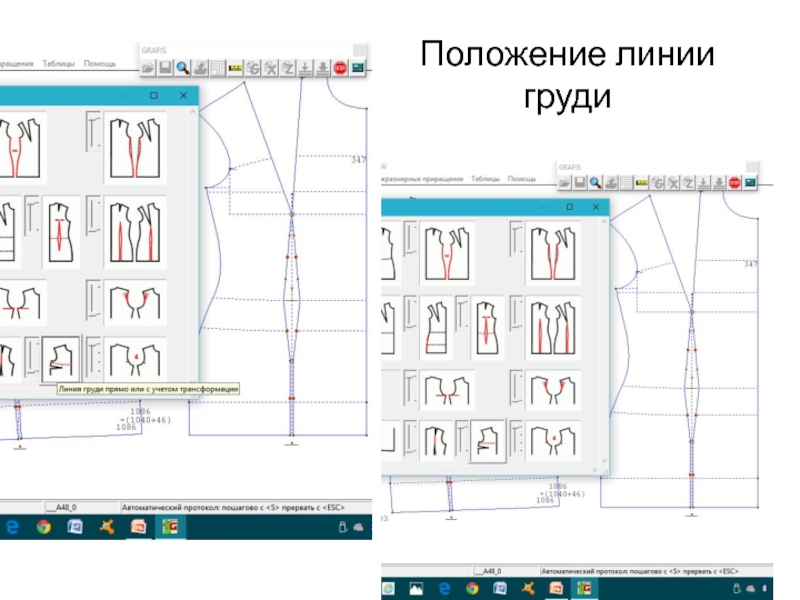

- 24. Положение линии груди

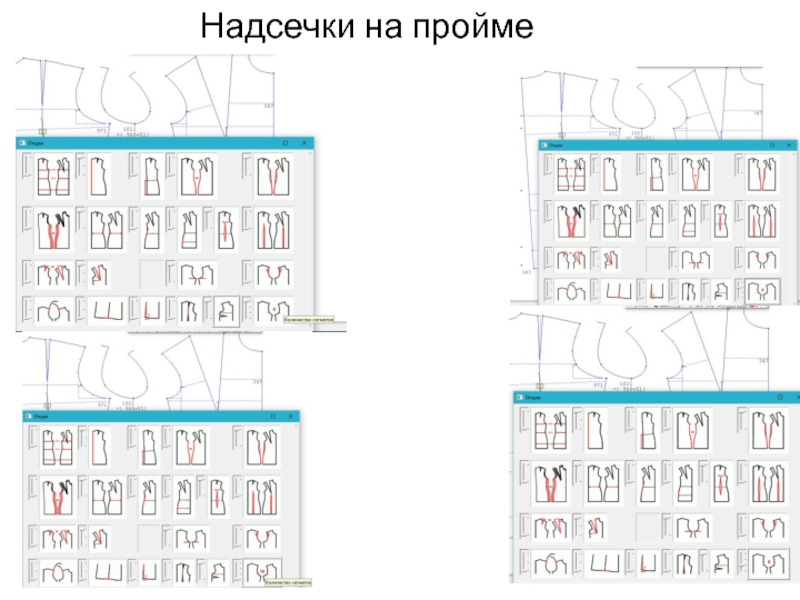

- 25. Надсечки на пройме
- 26. «drag» - зоны Созданы для уменьшения количества точек регулировки одновременно появляющихся на конструкции

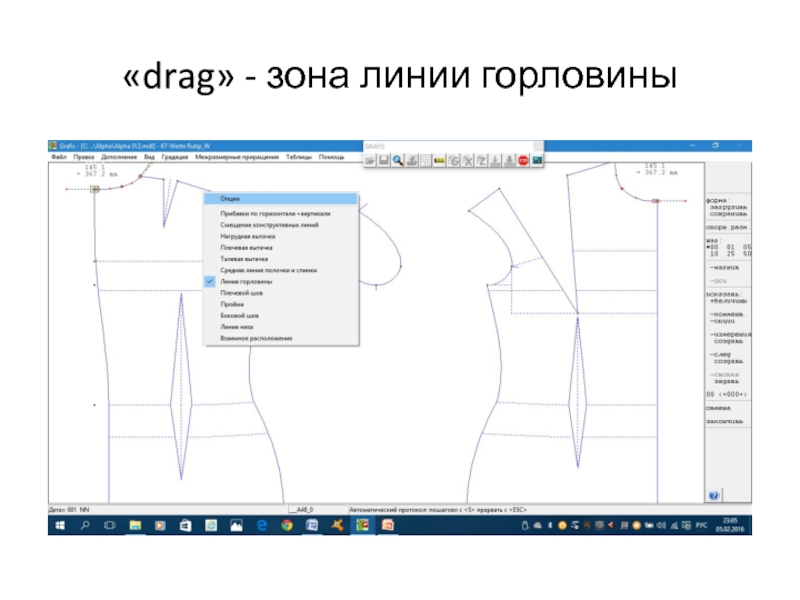

- 27. «drag» - зона линии горловины

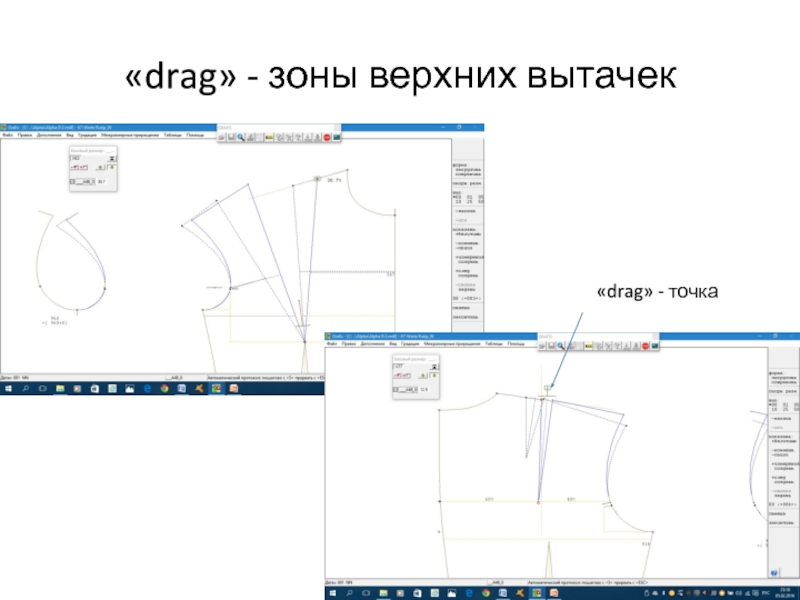

- 28. «drag» - зоны верхних вытачек «drag» - точка

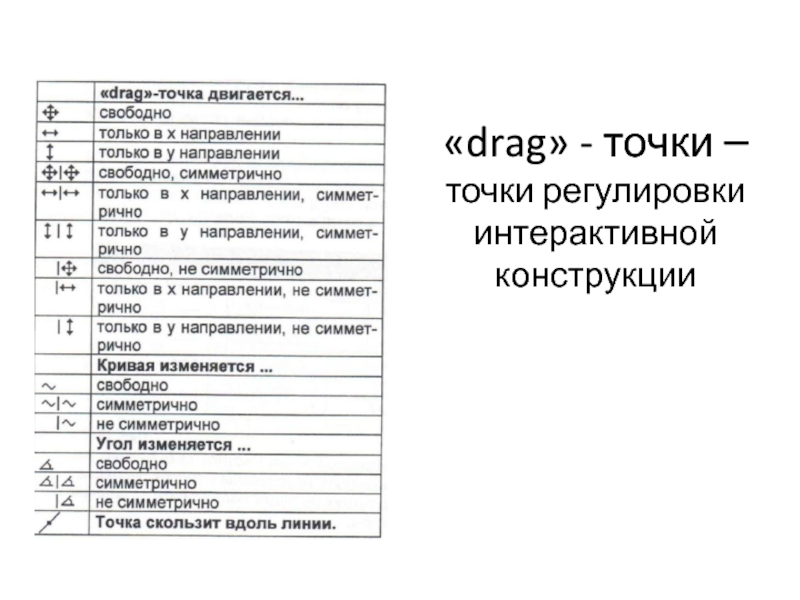

- 29. «drag» - точки – точки регулировки интерактивной конструкции
- 30. Окно величин Содержит величину для активной «drag»-точки
- 31. Вопросы для закрепления материала Основные виды интерактивных
- 32. Использование следа для сравнения След является
- 33. Подгонка интерактивных конструкций по размерам Опорные размеры

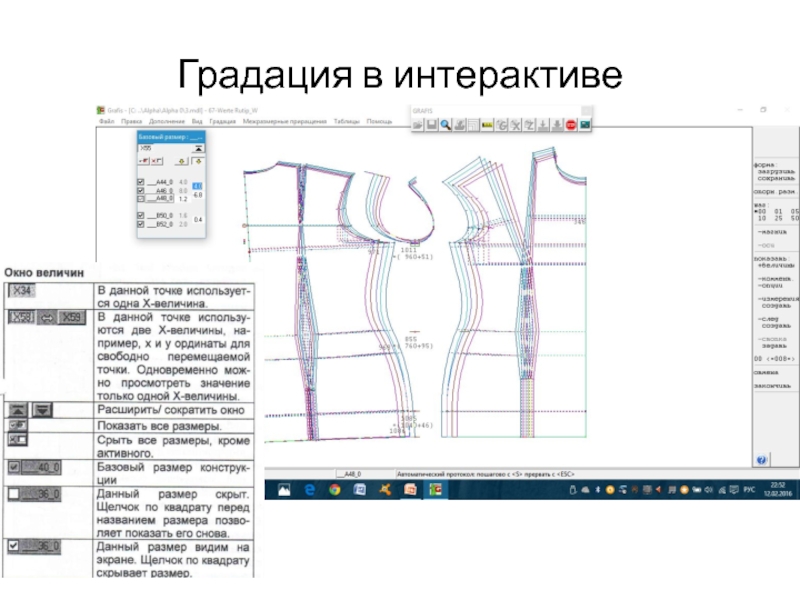

- 34. Градация в интерактиве

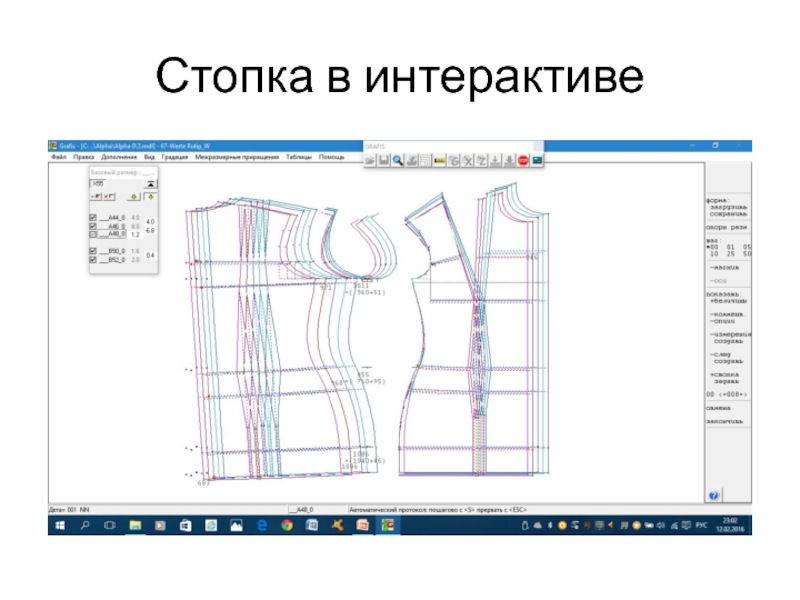

- 36. Стопка в интерактиве
- 37. Задание измерений в интерактиве Подменю построения точек

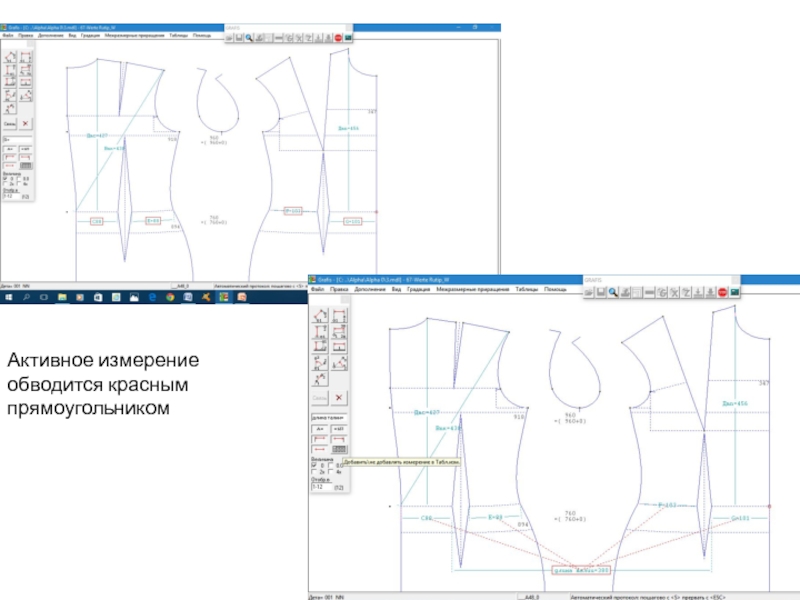

- 38. Активное измерение обводится красным прямоугольником

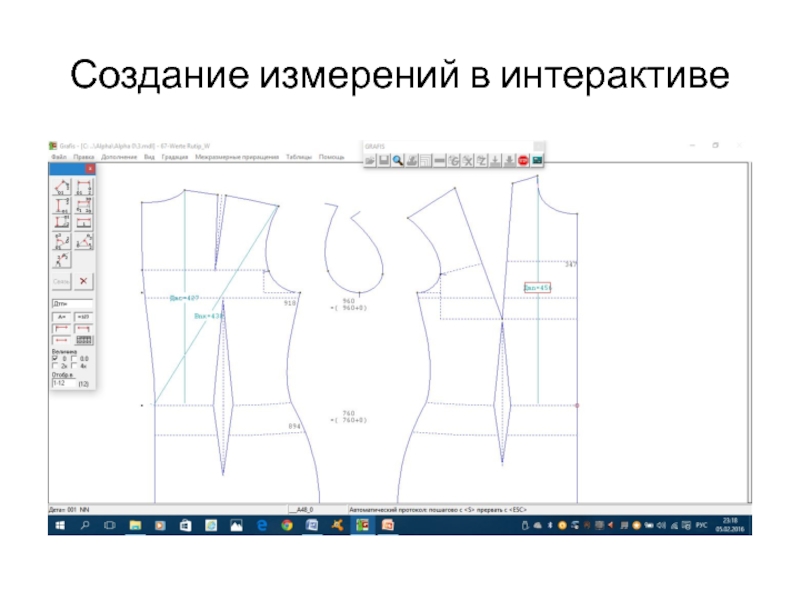

- 39. Создание измерений в интерактиве

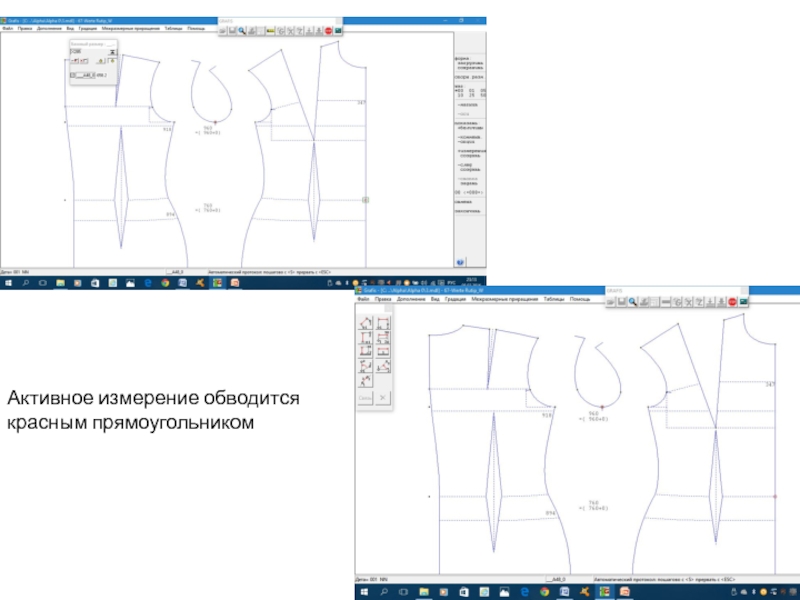

- 40. Активное измерение обводится красным прямоугольником

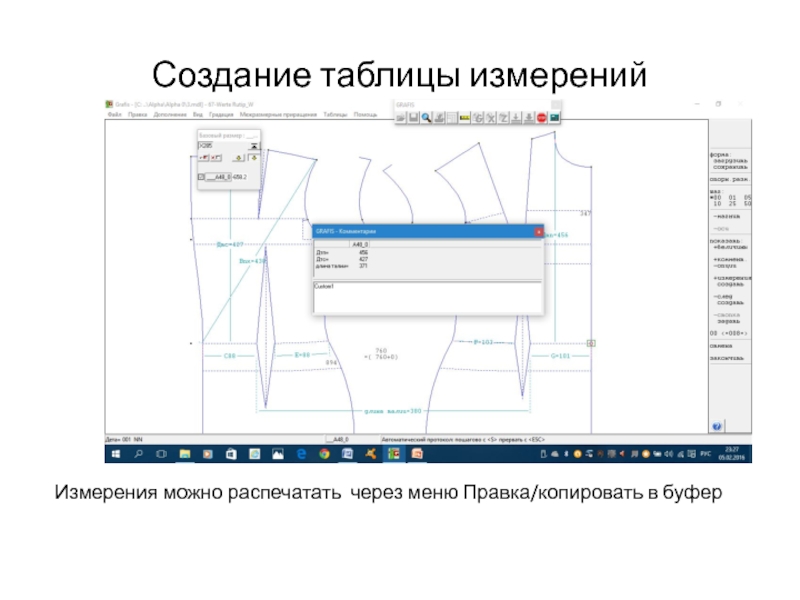

- 41. Создание таблицы измерений Измерения можно распечатать через меню Правка/копировать в буфер
- 42. Загрузка и сохранение форм Отработанную интерактивную
- 49. Вопросы для закрепления материала Как создаются размеры
- 50. Задание на СРСП Произвести натяжение основы, построенной по ЕМКО ЦОТШЛ на интерактивную основу

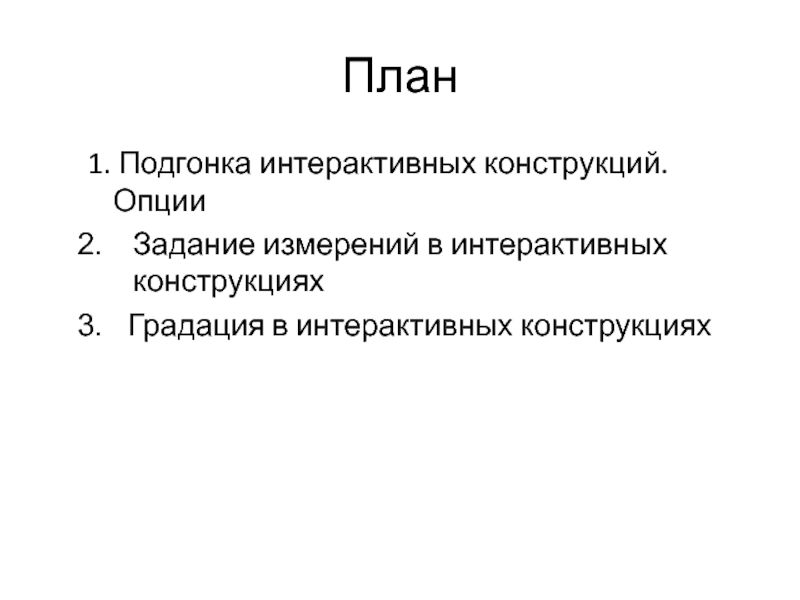

Слайд 2План
1. Подгонка интерактивных конструкций. Опции
Задание измерений в интерактивных конструкциях
Градация в интерактивных
конструкциях

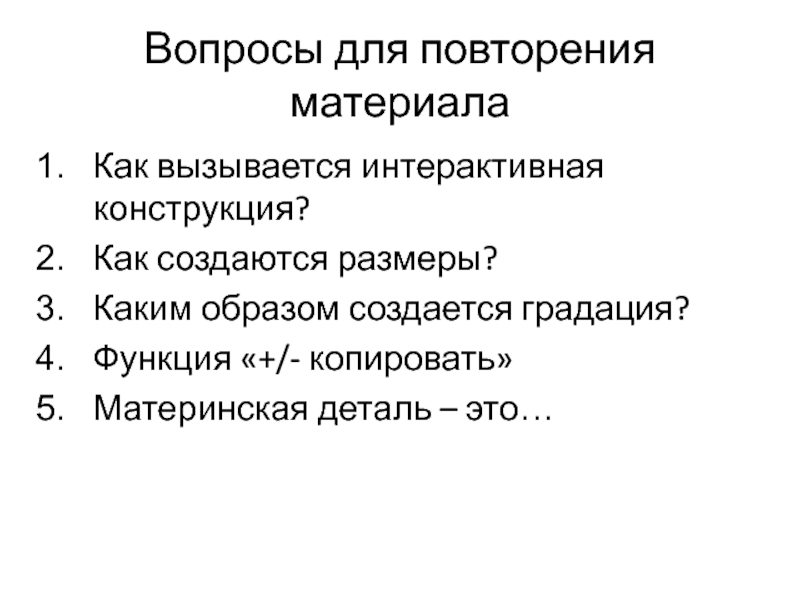

Слайд 3Вопросы для повторения материала
Как вызывается интерактивная конструкция?
Как создаются размеры?
Каким образом создается
градация?
Функция «+/- копировать»
Материнская деталь – это…
Функция «+/- копировать»
Материнская деталь – это…

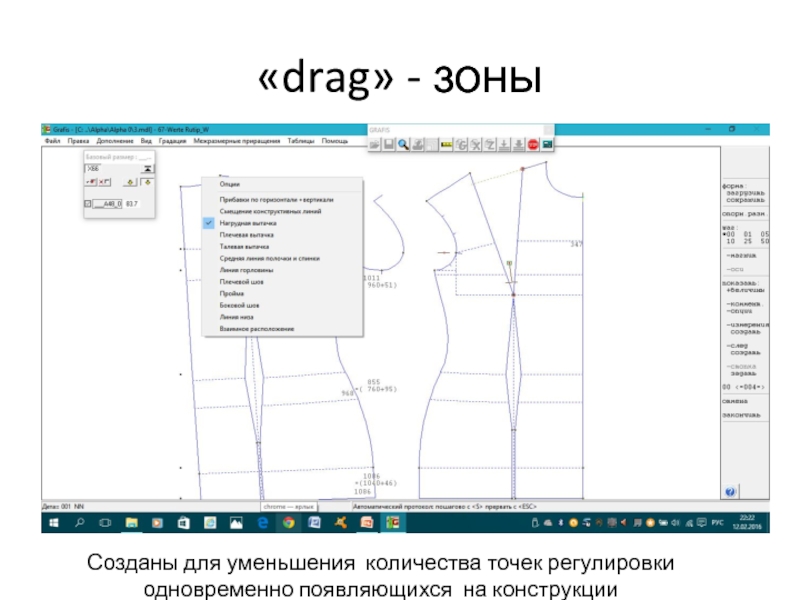

Слайд 26«drag» - зоны
Созданы для уменьшения количества точек регулировки одновременно появляющихся на
конструкции

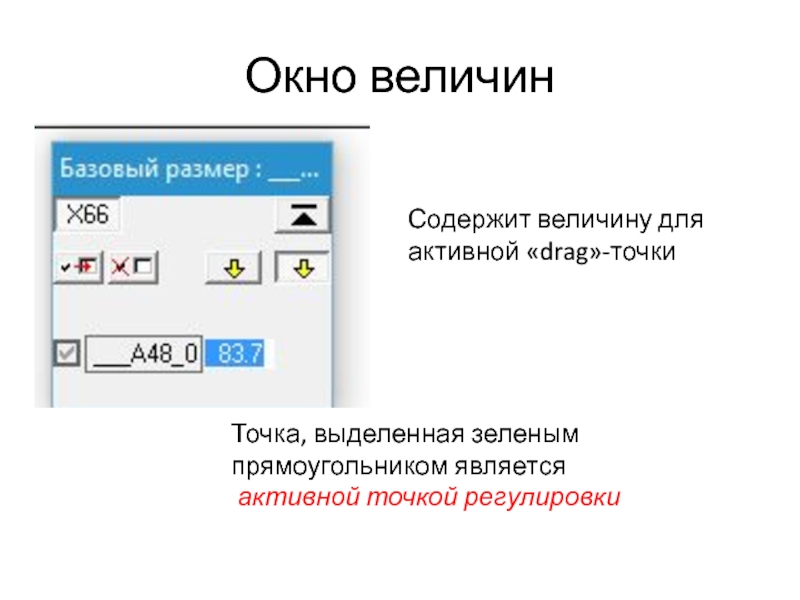

Слайд 30Окно величин
Содержит величину для активной «drag»-точки
Точка, выделенная зеленым прямоугольником является
активной точкой регулировки

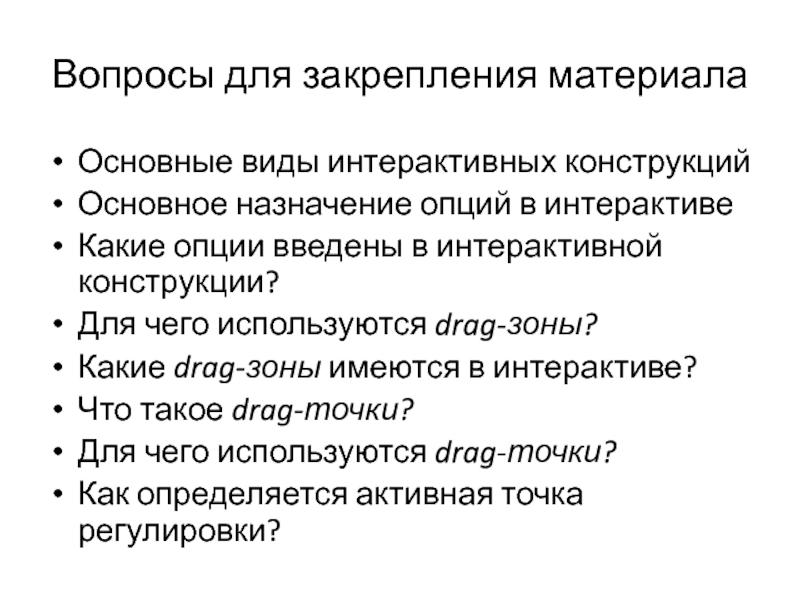

Слайд 31Вопросы для закрепления материала
Основные виды интерактивных конструкций
Основное назначение опций в интерактиве
Какие
опции введены в интерактивной конструкции?
Для чего используются drag-зоны?
Какие drag-зоны имеются в интерактиве?
Что такое drag-точки?
Для чего используются drag-точки?
Как определяется активная точка регулировки?
Для чего используются drag-зоны?
Какие drag-зоны имеются в интерактиве?
Что такое drag-точки?
Для чего используются drag-точки?
Как определяется активная точка регулировки?

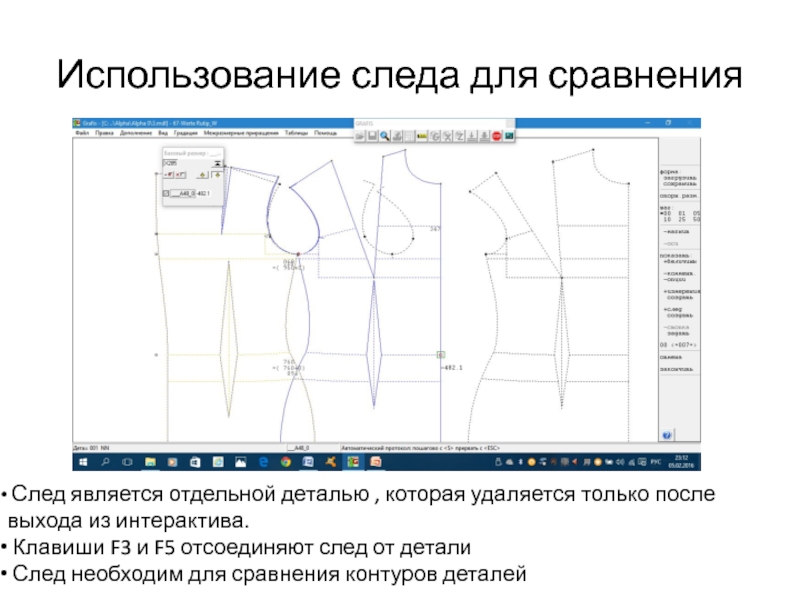

Слайд 32Использование следа для сравнения
След является отдельной деталью , которая удаляется
только после выхода из интерактива.
Клавиши F3 и F5 отсоединяют след от детали
След необходим для сравнения контуров деталей
Клавиши F3 и F5 отсоединяют след от детали
След необходим для сравнения контуров деталей

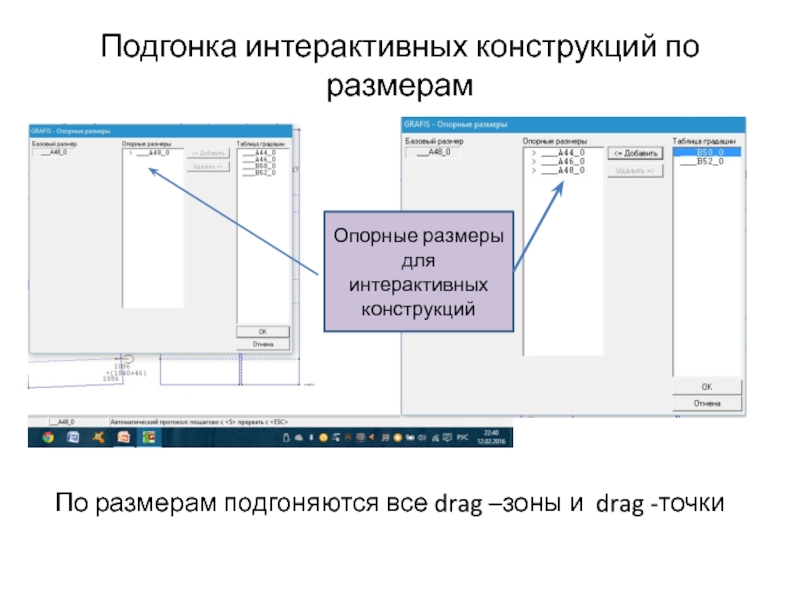

Слайд 33Подгонка интерактивных конструкций по размерам
Опорные размеры для интерактивных конструкций
По размерам подгоняются
все drag –зоны и drag -точки

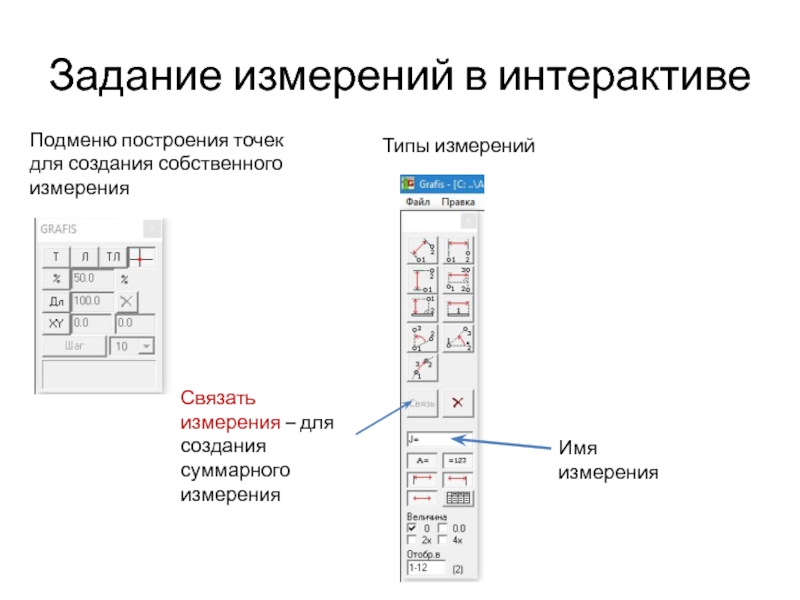

Слайд 37Задание измерений в интерактиве
Подменю построения точек для создания собственного измерения
Типы измерений
Связать
измерения – для создания суммарного измерения
Имя измерения

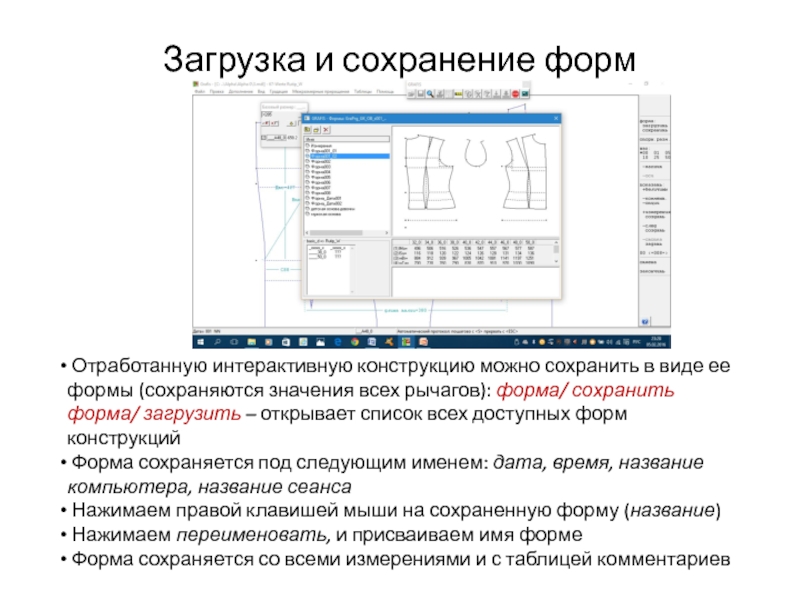

Слайд 42Загрузка и сохранение форм
Отработанную интерактивную конструкцию можно сохранить в виде
ее формы (сохраняются значения всех рычагов): форма/ сохранить
форма/ загрузить – открывает список всех доступных форм конструкций
Форма сохраняется под следующим именем: дата, время, название компьютера, название сеанса
Нажимаем правой клавишей мыши на сохраненную форму (название)
Нажимаем переименовать, и присваиваем имя форме
Форма сохраняется со всеми измерениями и с таблицей комментариев
форма/ загрузить – открывает список всех доступных форм конструкций
Форма сохраняется под следующим именем: дата, время, название компьютера, название сеанса
Нажимаем правой клавишей мыши на сохраненную форму (название)
Нажимаем переименовать, и присваиваем имя форме
Форма сохраняется со всеми измерениями и с таблицей комментариев

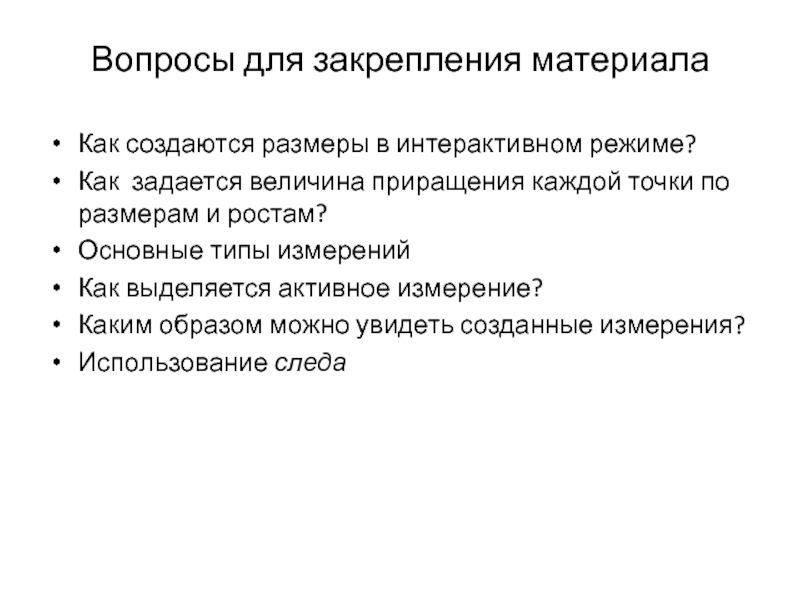

Слайд 49Вопросы для закрепления материала
Как создаются размеры в интерактивном режиме?
Как задается величина
приращения каждой точки по размерам и ростам?
Основные типы измерений
Как выделяется активное измерение?
Каким образом можно увидеть созданные измерения?
Использование следа
Основные типы измерений
Как выделяется активное измерение?
Каким образом можно увидеть созданные измерения?
Использование следа

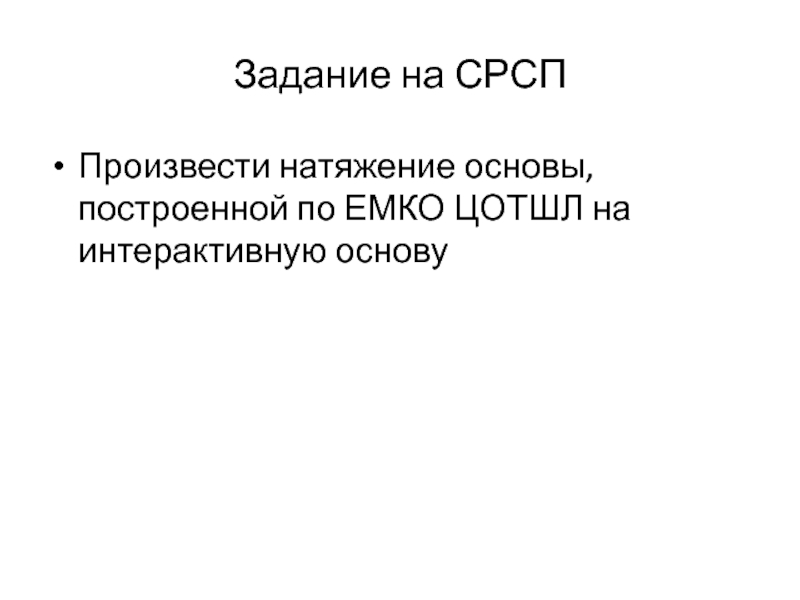

Слайд 50Задание на СРСП
Произвести натяжение основы, построенной по ЕМКО ЦОТШЛ на интерактивную
основу
