Инструкция связи MSG презентация

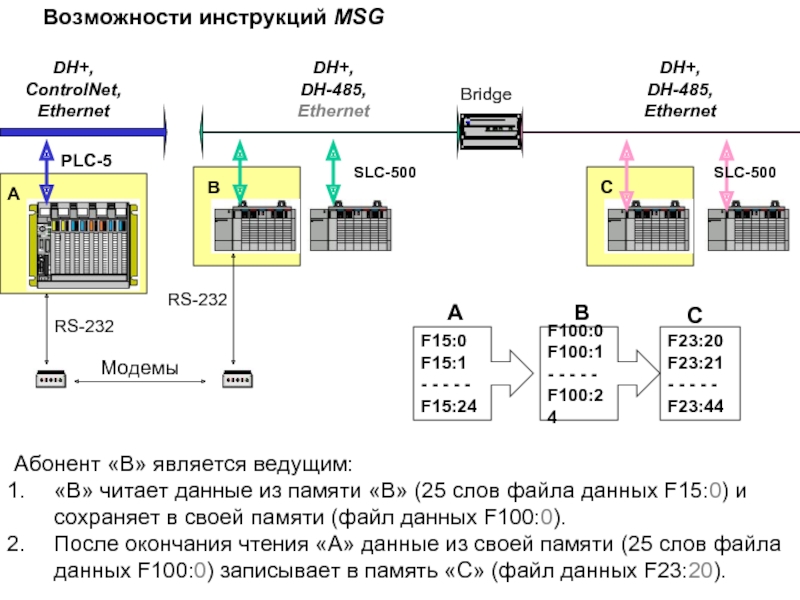

из памяти «В» (25 слов файла данных F15:0) и сохраняет в своей памяти (файл данных F100:0).
После окончания чтения «А» данные из своей памяти (25 слов файла данных F100:0) записывает в память «С» (файл данных F23:20).

C

F23:20
F23:21
- - - - -
F23:44

SLC-500

SLC-500

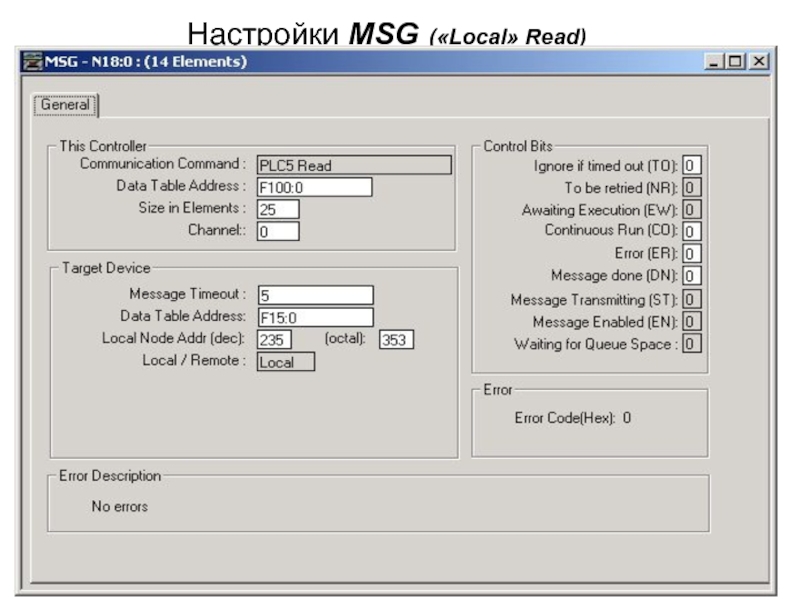

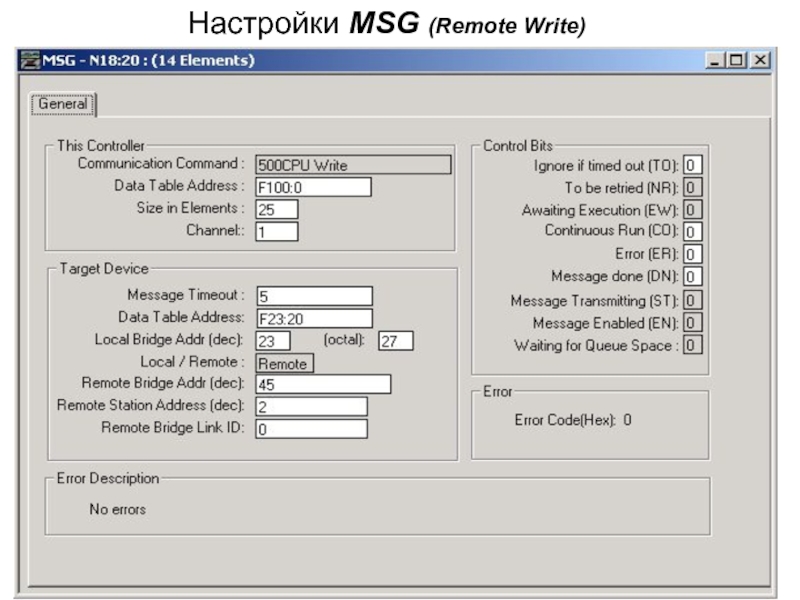

разрешен и ожидается

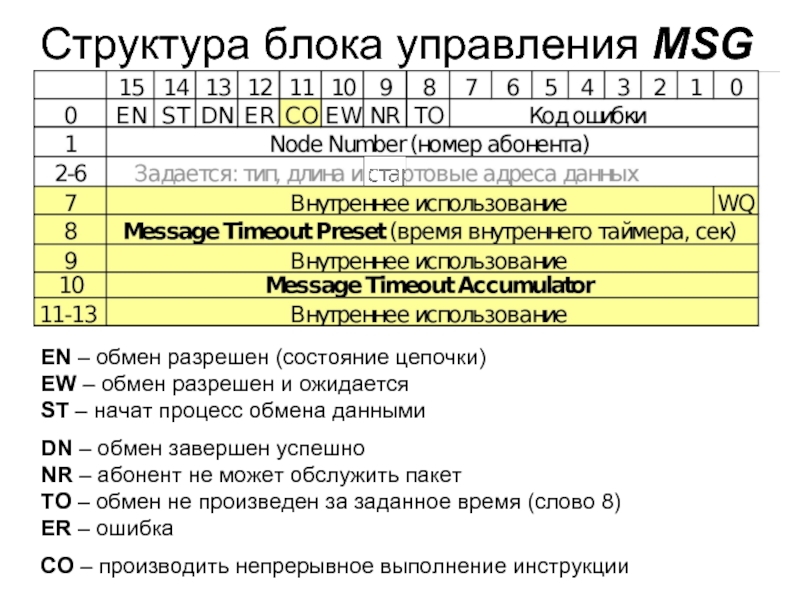

ST – начат процесс обмена данными

DN – обмен завершен успешно
NR – абонент не может обслужить пакет
TO – обмен не произведен за заданное время (слово 8)
ER – ошибка

CO – производить непрерывное выполнение инструкции

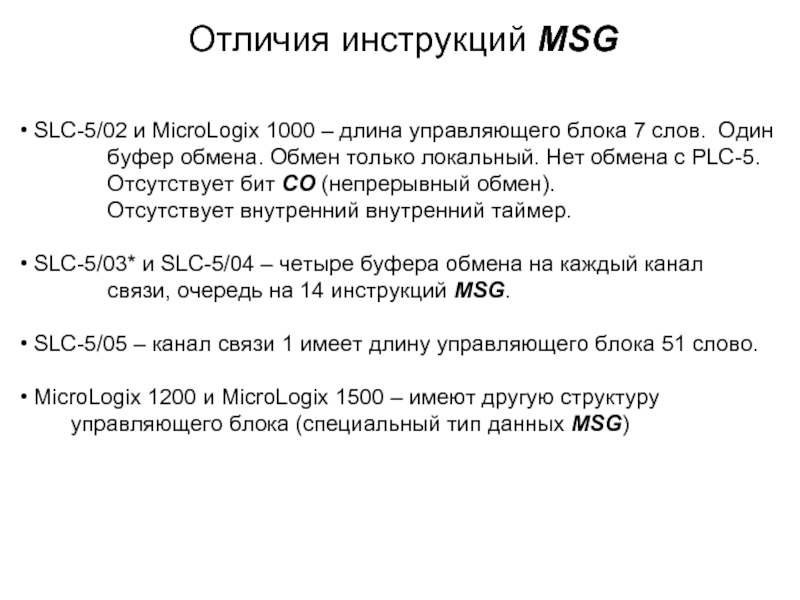

7 слов. Один
буфер обмена. Обмен только локальный. Нет обмена с PLC-5.
Отсутствует бит CO (непрерывный обмен).
Отсутствует внутренний внутренний таймер.

SLC-5/03* и SLC-5/04 – четыре буфера обмена на каждый канал
связи, очередь на 14 инструкций MSG.

SLC-5/05 – канал связи 1 имеет длину управляющего блока 51 слово.

MicroLogix 1200 и MicroLogix 1500 – имеют другую структуру
управляющего блока (специальный тип данных MSG)

загрузки «LFL»)

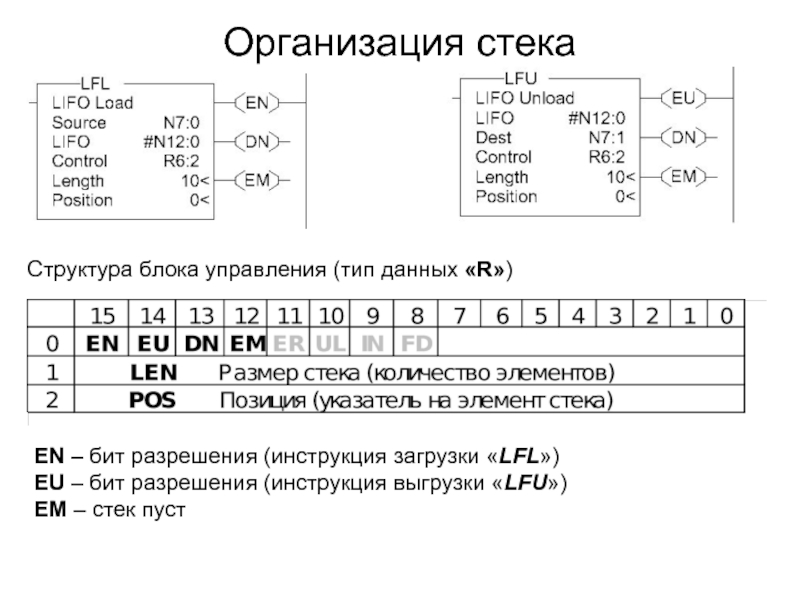

EU – бит разрешения (инструкция выгрузки «LFU»)
EM – стек пуст

загрузки «FFL»)
EU – бит разрешения (инструкция выгрузки «FFU»)
EM – очередь пуста

сохраняет значение бита
выдвигаемого из массива

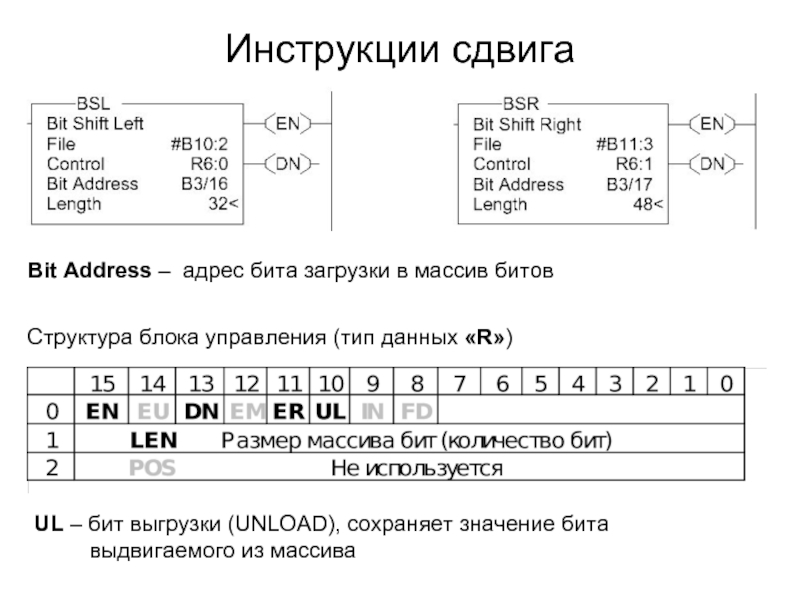

Bit Address – адрес бита загрузки в массив битов

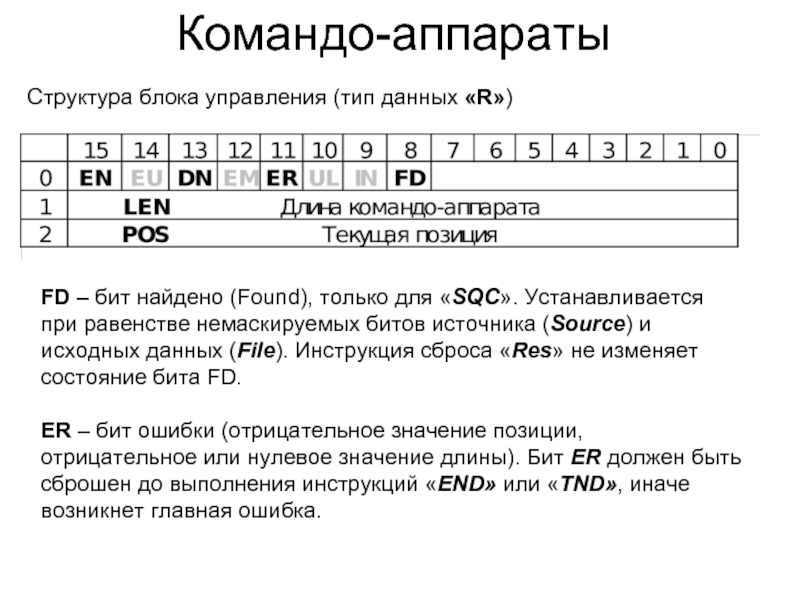

для «SQC». Устанавливается при равенстве немаскируемых битов источника (Source) и исходных данных (File). Инструкция сброса «Res» не изменяет состояние бита FD.

ER – бит ошибки (отрицательное значение позиции, отрицательное или нулевое значение длины). Бит ER должен быть сброшен до выполнения инструкций «END» или «TND», иначе возникнет главная ошибка.

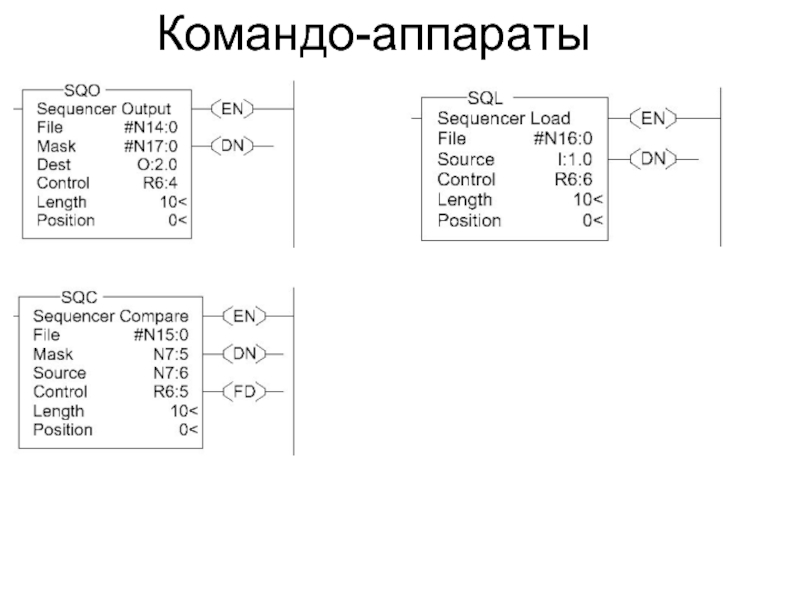

Командо-аппараты

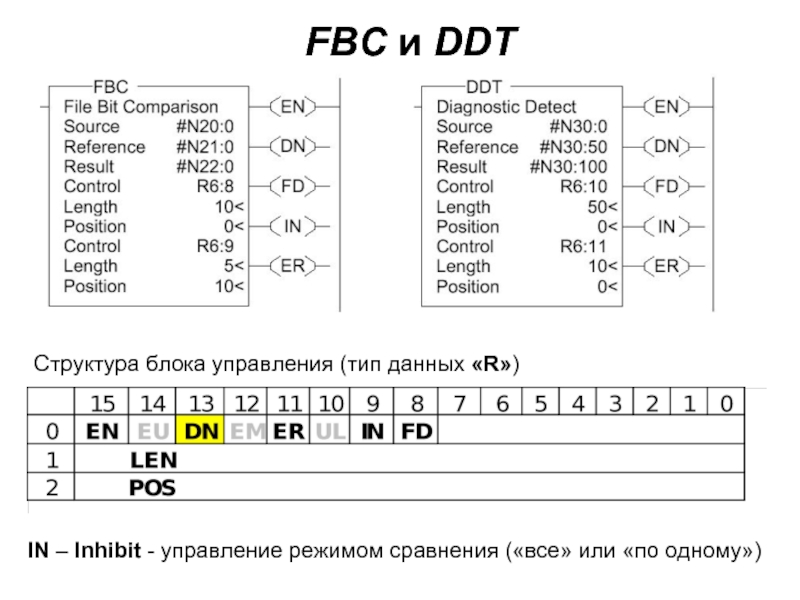

«по одному»)

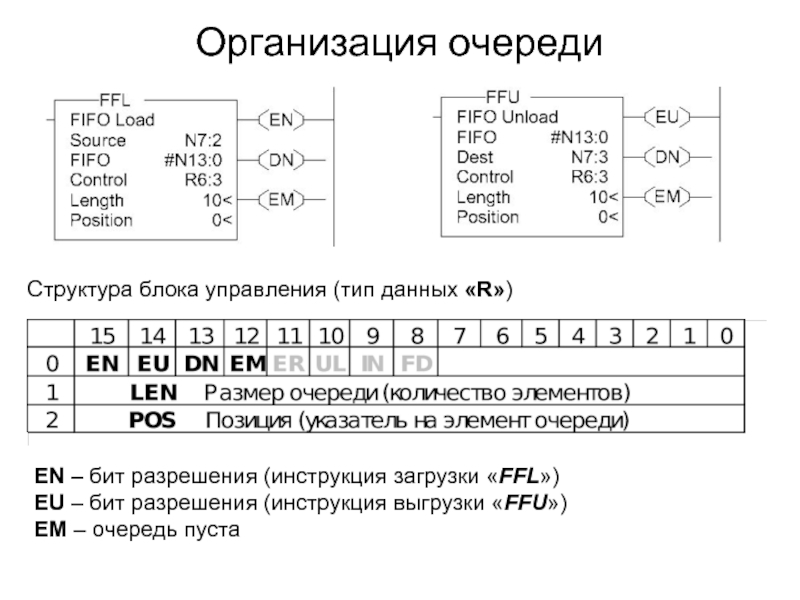

Структура блока управления (тип данных «R»)
