Инструкция по ремонту платы SC/A Плазменные телевизоры Full-HD модели 2009 г презентация

Центр поддержки и обслуживания клиентов
AVC Networks Company
Panasonic Corporation

Panasonic Corporation 2010
Несанкционированное копирование и распространение является нарушением законодательства.

c

Самодиагностика
Схема обработки сигнала
Печатная плата
Случай 1. Проблемы с изображением
Случай 2. Проблемы со звуком
Случай 3. Не включается, без мигания светодиодных индикаторов

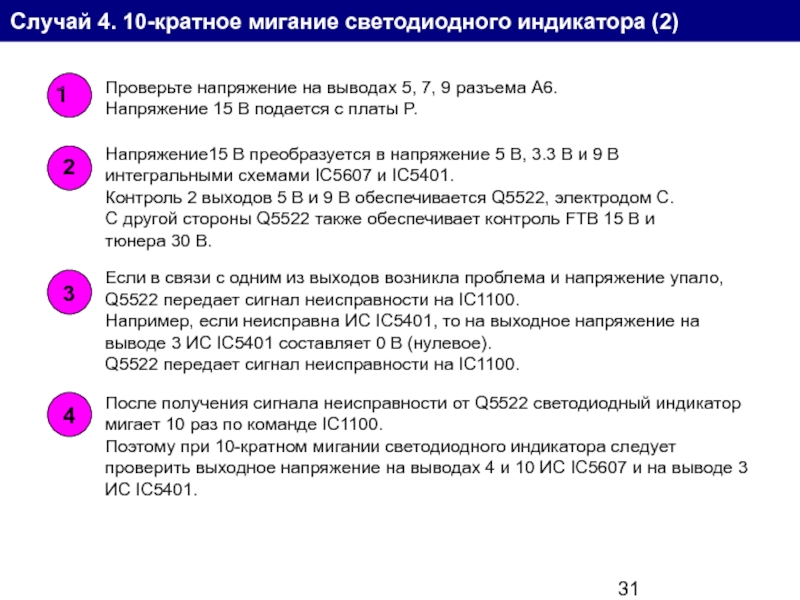

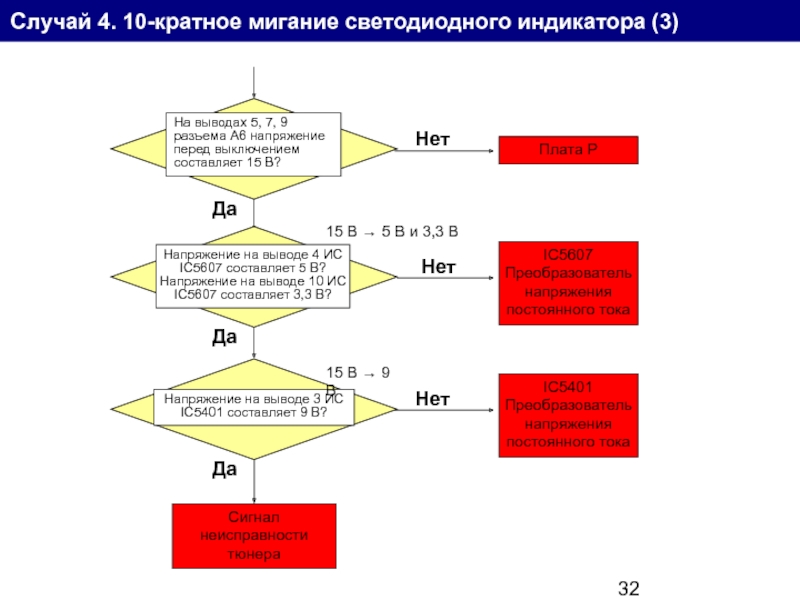

Случай 4. 10-кратное мигание светодиодного индикатора

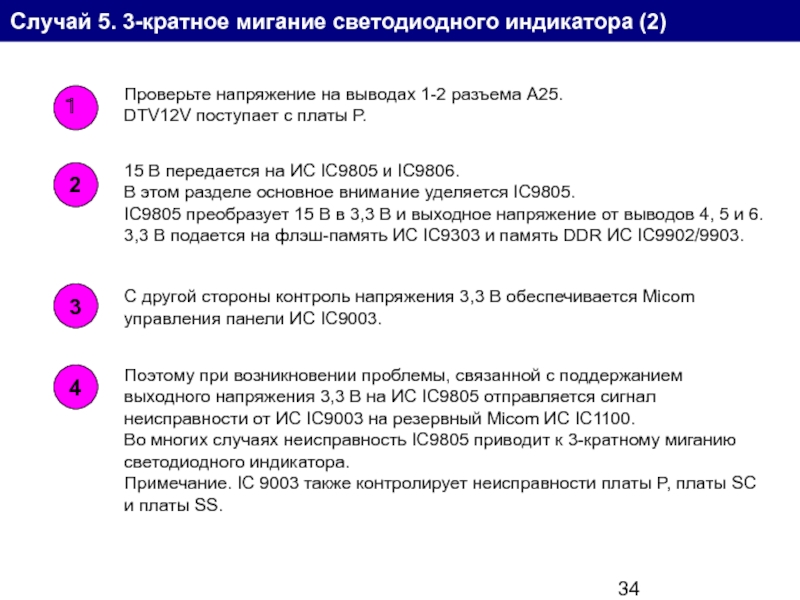

Случай 5. 3-кратное мигание светодиодного индикатора
Случай 6. Ошибка связи

Примечания

Номер платы: TNPH0793**/TNPA0786
(для моделей Full-HD 2009 г. c диагональю 42/46/50 дюймов)

В этом документе в качестве примера приведено описание платы TNPH0793**.
Принципиальные схемы TNPH0793 и TNPH0796 практически совпадают. Отличается только расположение элементов (на печатной плате).

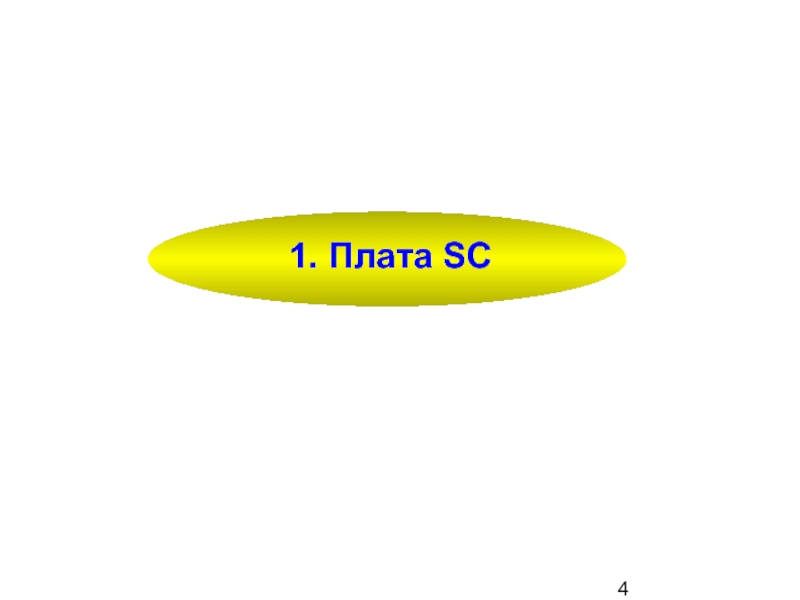

Плата SC

Плата A

Общая информация

Примечания

Все в порядке

Процедура проверки для ремонта платы SC

Шаг 4. Проверка схемы SOS и схемы обратной связи

Низкое сопротивление (замыкание)

Замыкание или ненормальное напряжение

После замены и перед включением питания также выполните шаг 2.

Замените неисправные компоненты

Замените неисправные компоненты

Замените неисправные компоненты

Шаг 1. Проверка на короткое замыкание транзистора (C-E), полевого транзистора (S-D) и диода

Шаг 2. Проверка значения сопротивления конденсатора

Шаг 3. Проверка линии питания на короткое замыкание и проверка выходного напряжения (перед отключением)

проверка компонентов неисправные компоненты):
полевой транзистор (D-S), транзистор (C-E), диод (K-A)

Перед включением питания проверьте все перечисленные ниже компоненты на короткое замыкание
(простая проверка наличия или отсутствия замыкания)
Часто неисправными могут оказаться несколько компонентов одновременно.

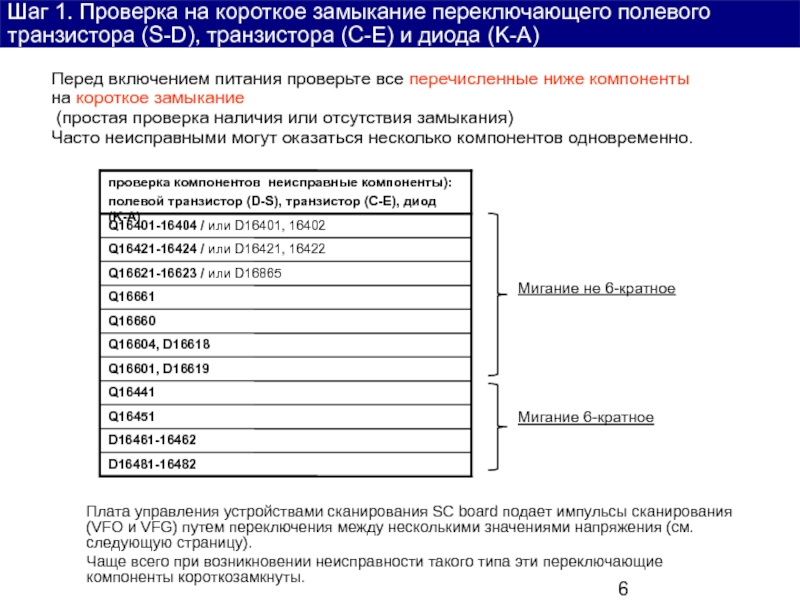

Шаг 1. Проверка на короткое замыкание переключающего полевого транзистора (S-D), транзистора (C-E) и диода (K-A)

Мигание 6-кратное

Мигание не 6-кратное

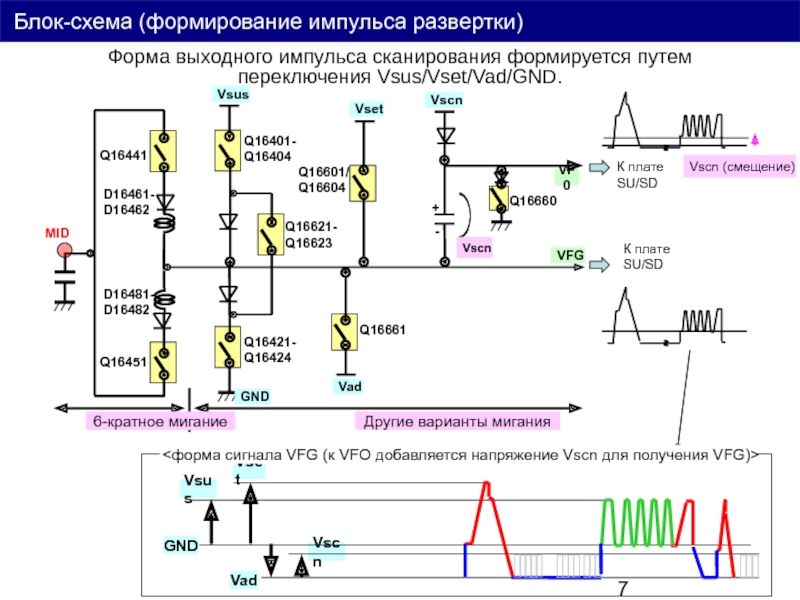

Плата управления устройствами сканирования SC board подает импульсы сканирования (VFO и VFG) путем переключения между несколькими значениями напряжения (см. следующую страницу).
Чаще всего при возникновении неисправности такого типа эти переключающие компоненты короткозамкнуты.

Vscn

Vset

Vsus

Vad

GND

VF0

VFG

Vscn

Vad

+

-

Vsus

Vset

Q16441

Q16451

Q16401-Q16404

Q16421-Q16424

Q16601/Q16604

Q16621-Q16623

Q16661

Q16660

MID

D16461-D16462

D16481-D16482

К плате SU/SD

К плате SU/SD

GND

Vscn

Vscn (смещение)

6-кратное мигание

Другие варианты мигания

<форма сигнала VFG (к VFO добавляется напряжение Vscn для получения VFG)>

Признак
(только для справки)

Более 100 кОм

Импульсы для Q16621-622

C16753

Около 2 кОм

Около 3 кОм

Около 6 кОм

Более 100 кОм

Более 100 кОм

Более 100 кОм

Более 100 кОм

Корректное значение сопротивления сигнальной линии/линии питания (приближенное значение (*1))

C16723/ или IC16724 (вывод 2-3)/IC16725 (вывод 2-3)

16V_F

C16772/C16773/ или
IC16771(вывод 2-3)/IC16501(вывод 11-16)/IC16791 (вывод 10-11)/Q16702

C16725/ или
IC16724(вывод 1-2)/D16725/IC16564(вывод 3-5)

5V_F_A,
5V_F_B:

C16724/ или IC16725 (вывод 1-2)

Импульсы для Q16451

C16525/ или IC16521 (вывод 6-7), Q16551

Импульсы для Q16441

C16522/C16524/ или IC16501 (вывод 2-3), C16523

Импульсы для Q16401-403

C16502/C16504/ или IC16501 (вывод 6-7), C16503

Сигнал или питание

Проверка компонентов (неисправные компоненты): конденсатор и другие параллельно подключенные компоненты

(*1): Значение дано для справки. Рекомендуется сравнить с измеренным на рабочей плате значением.

Признак неисправности этих конденсаторов – не только короткое замыкание, но и ток утечки (малое сопротивление). Сравните значение с нормальным значением сопротивления.

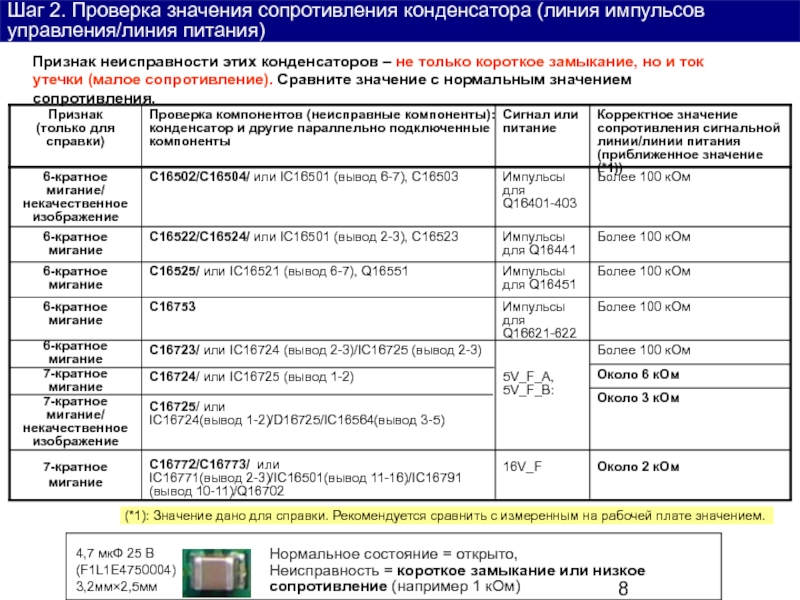

Шаг 2. Проверка значения сопротивления конденсатора (линия импульсов управления/линия питания)

Нормальное состояние = открыто,
Неисправность = короткое замыкание или низкое сопротивление (например 1 кОм)

4,7 мкФ 25 В
(F1L1E4750004)
3,2мм×2,5мм

5 В относительно VFG (*3)

5 В относительно VFG (*3)

5 В относительно Vad (*3)

32,6 В, 15,8 В относительно Vad (*3)

148 В относительно Vad (*3)

290 В отн. GND (*1)
-195 В отн. GND (*1)

209 В относительно земли GND (*1)

Значение выходного напряжения (*1)

5V_F_A:
Проверка на короткое замыкание на напряжение VFG

5V_F_A:
IC16724 (вывод 1-2)

Проверка на короткое замыкание на землю GND.

Vset (IC16788 или L16699, IC16789),
Vad (IC16784 или L16697)

5V_F_B:
Проверка на короткое замыкание на напряжение VFG

Vad+5 В:
Проверка на короткое замыкание на напряжение Vad

32V_F, 16V_F:
Проверка на короткое замыкание на напряжение Vad

Проверка на короткое замыкание на напряжение Vad

Проверка на короткое замыкание на землю GND.

База выходного напряжения (*3)

5V_F_B:
IC16725 (вывод 1-2)

IC16771 (вывод 1-2)/ или
IC16464 (вывод 3-5) IC16465 (вывод 3-5)
IC16773 (вывод 3-5)

32V_F, 16V_F:
IC16791 (вывод 9-12, вывод 9-11)

Vscn (IC16786 или L16698, IC16787)

<вход с платы P>
Vsus (C16412-16415),
15 В (IC16791 вывод 4,5 – GND)

Выходное напряжение/
проверка компонентов (неисправные компоненты):

Сначала проверьте линию питания на короткое замыкание. Если замыкание отсутствует,
проверьте выходное напряжение с помощью вольтметра непосредственно перед отключением.

(*1) Это значение может быть разным, в зависимости от модели.
Точное значение указано в сервисной инструкции.

После проверки
Vad (*2)

Шаг 3. Проверка линии питания на короткое замыкание и проверка выходного напряжения

(*2) Значения напряжения зависят от Vad.
Поэтому если Vad меняется, то эти значения напряжения также меняются (см. следующую страницу).

(*3) Предупреждение
Базой не является GND.
При проверке осциллографом не подключайте вывод заземления (вывод 3) осциллографа.

Вывод заземления
(вывод 3)

15 В (15,8 В)

(15,8 В)

Vad

Пост. ток-пост. ток


(IC16791)

VFG

(5 В)

5V_F_A:

Стабили-затор

(IC16724)

VFG

(5 В)

5V_F_B:

Стабили-затор

(IC16725)

5 В (4,9 В)

Vscn =Vad+148 В

Vad = -195 В

(195 В)

(290 В)

(5 В)

Стабили-затор

(IC16771)

Vad

16V_F (15,8 В)

6

11

8

14

17

1

20

29

32

35

23

32V_F (32,6 В)

Вся схемы питания запускаются автоматически при подаче напряжений Vsus или 15 В.
Vad – отрицательное напряжение. Vscn, 16V_F, и 5V_Vad измеряется относительно Vad, 5V_F_A и 5V_F_B - относительно VFG.
Поэтому при проверке значений напряжения следует проверить базу каждого из выходов напряжения.

GND

GND

GND

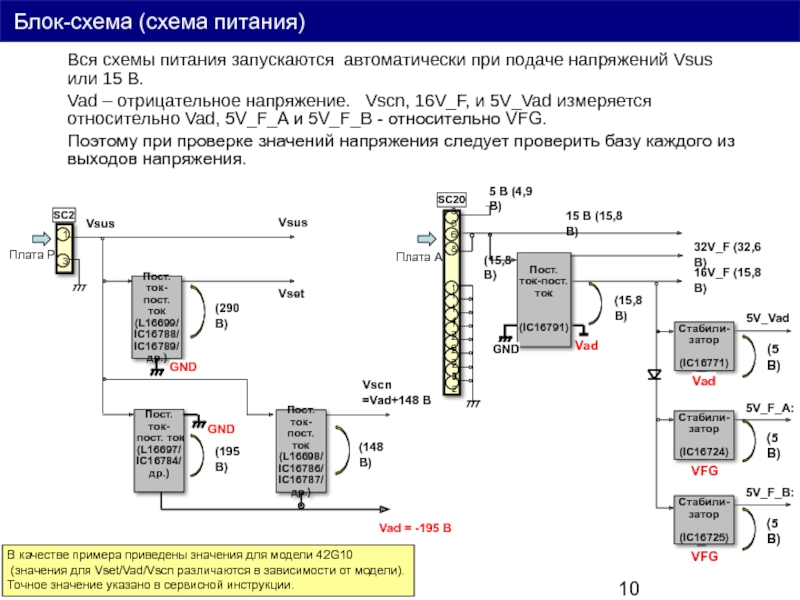

Блок-схема (схема питания)

В качестве примера приведены значения для модели 42G10
(значения для Vset/Vad/Vscn различаются в зависимости от модели).
Точное значение указано в сервисной инструкции.

5V_Vad

(36 В)

Vscn = Vad+148 В
= -195 В + 148 В
= -47 В

150 кОм

150 кОм

27 кОм

Буфер
(IC16561)

SC_FPGANRST

21

26

AA_SC_FPGANRST

(Нормальное состояние = низкий уровень)

Нормальное состояние = вкл.

Vscn = Vad + 148 В
Нормальное состояние = "красный" ток (-69 В < Vscn < -28 В)
Если Vscn превышает уровень (-33 + 5,1 =) -28 В, возникает "синий" ток
Если Vscn падает ниже уровня (-33 - 36 =) - 69 В, возникает "зеленый" ток

Изменяется на высокий "синим" током = в случае низкого уровня Vscn

Изменяется на высокий "зеленым" током = в случае высокого уровня Vscn

(Нормальное состояние = низкий уровень)

Проверка Vscn/Vad/15V_F/5V_F_A

Q16876

4,7 кОм

4,7 кОм

D16871

D16821

D16874

Продолжение на следующей странице

Шаг 4. Проверка схемы SOS (SOS7-1)

Если этот сигнал удерживается на высоком уровне (5 В), выдается 7-кратное мигание.
Поэтому если на стороне анода D16480/16820 этот сигнал удерживается на высоком уровне, выдается 7-кратное мигание.

D16480

D16820

D16820

В качестве примера приведены значения для модели 42G10 (значения для диодов Vscn/Vad и стабилитрона различаются в зависимости от модели).
Точное значение указано в сервисной инструкции.

VFG

VFG

Плата SU

VFG

Нормальное состояние = выкл.

560

1 кОм

VFG

SC50

1

2

Нормальное состояние = вкл.

(Нормальное состояние = низкий уровень)

Если значение REF падает ниже 1,26 В,
то ток от K к A не возникает
(= если транзистор Q16471 включен, или уровень напряжения на SCNR_PRO изменился на низкий, или напряжение на 5V_F_A упало).
Тогда оптопара отключается, а уровень сигнала main_stop0 изменяется на высокий.

Если напряжение на 15V_F превышает 20 В (от VFG), включается транзистор (Q16471).

При разрыве схемы линии CHA включается транзистор (Q16471).

K

A

REF

Если на входе REF значение напряжения выше, чем опорное напряжение (1,26 В), то возникает ток от K к A.

PC16480

(оптопара)

(Нормальное состояние = высокий уровень)

5V_F_A:

Q16471

IC16471
Парал-лельный стабили-затор

Шаг 4. Проверка схемы SOS (SOS7-2)

Проверка Vscn/Vad/15V_F/5V_F_A

Компаратор
(IC16581)

+
-

+
-

15 В

1 кОм

2,15 кОм

1,4 кОм

6,8 кОм

39 кОм + 39 кОм

MID (= примерно ½ Vsus)

4,85 В

12,3 В

Нормальное состояние:
Это напряжение колеблется от 4,85 В до 12,3 В
(MID – от 62,5 В до 155 В).
Если это напряжение выходит за пределы указанного диапазона, уровень выходного сигнала меняется на низкий.

Проверка MID

10 кОм

Светодиодный индикатор

Шаг 4. Проверка схемы SOS (SOS6)

Если этот сигнал удерживается на высоком уровне (5 В), выдается 6-кратное мигание.

В качестве примера приведены значения для модели 42G10
(значения для Vad/MID и резистора различаются в зависимости от модели).

Проверка VFG (обратная связь с управляющей интегральной схемой)

Компаратор
(IC16920)

+
-

16V_F (15,8 В)

2,61 кОм

2 кОм

33 кОм

47 кОм × 5
= 235 кОм

VFG

6,8 В

Vad

Vad

Vad

GND

16V_F (15,8 В)

10 кОм

2,2 кОм

22 кОм

Если это напряжение падает ниже 7,3 В (отн. Vad)
= значение VFG падает ниже 60 В (с Vad), то уровень выходного сигнала компаратора изменяется на низкий.

Компаратор
(IC16491)

+
-

5 В

2 кОм

10 кОм

130 кОм + 120 кОм +150 кОм
= 400 кОм

VFG

2,48 В

47

CERS

K

A

REF = 2,5 В

680

5 В

10 кОм

10 кОм

47 кОм

Если это напряжение превышает 2,5 В (отн. GND) = VFG превышает 105 В (от GND),
то уровень выходного сигнала компаратора меняется на низкий.

Vad

IC16490
Парал-лельный стабили-затор

VFG

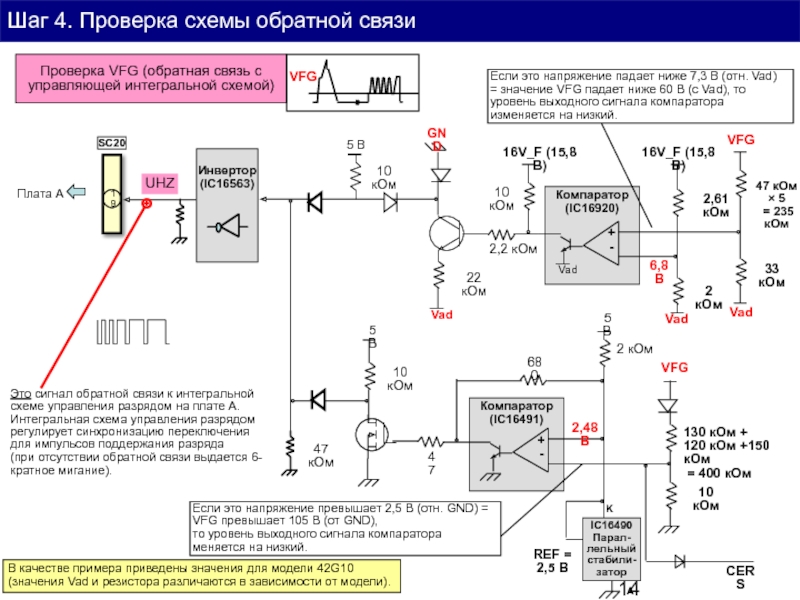

Шаг 4. Проверка схемы обратной связи

В качестве примера приведены значения для модели 42G10
(значения Vad и резистора различаются в зависимости от модели).

Q16601

C16523

C16503

Печатная плата (металлизированная сторона)

IC17724/16725/16771

Вход 15 В

IC16791

Q16604

D16618

D16619

2 1

3 4 5

Q16551

C16525

IC16501

C16772

C16524

C16522

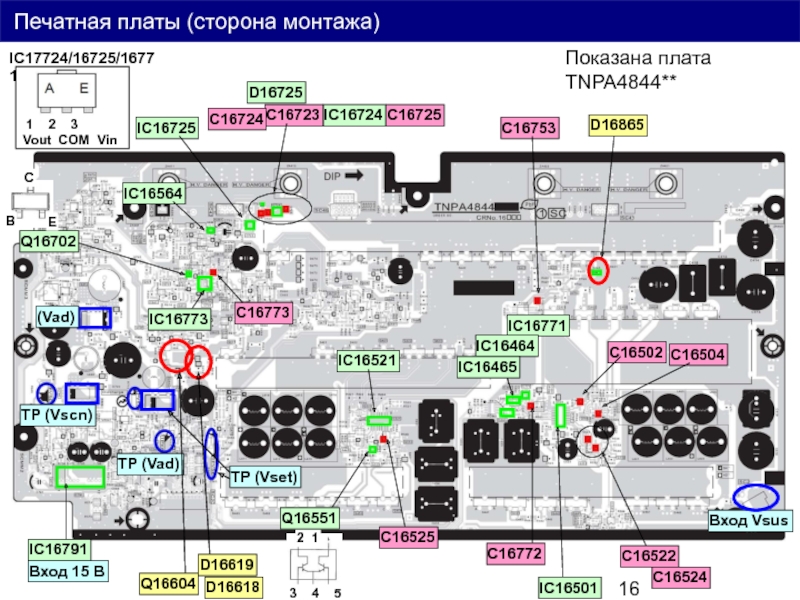

Печатная платы (сторона монтажа)

Полевой транзистор
Формиро-ватель
(IC16501-IC16464/
IC16465/
PC16461)

Полевой транзистор
Формиро-ватель
(IC16521)

Полевой транзистор
Формиро-ватель
(PC16601/PC16603/
PC16684)

Полевой транзистор
Формиро-ватель
(IC16692/
Q16668)

6-кратное мигание

Другие варианты мигания

Полевой транзистор
Формиро-ватель
(PC16685)

Полевой транзистор
Формиро-ватель
(IC16691/
Q16647)

S① (Q16441)

S② (Q16451/16452)

S③ (Q16402 Q16403 Q16404)

S④ (Q16422 Q16423 Q16424)

S⑥ (Q16604 Q16601)

S⑤ (Q16621 Q16623)

S⑧ Q16661

S⑩ Q16660

MID

Vscn

①

②

③

④

⑤

Полевой транзистор
Формирователь (IC16501)

Полевой транзистор
Формирователь
(PC16601)

Полевой транзистор
Формирователь
(Q16818)

Плата SD

Буфер
(IC16561)

SC46

IC16773

Буфер
(IC16562)

Оптопара
(PC16684)

Обработка сигналов переключения

Буфер
(IC14961)

Буфер
(IC14962)

CERS

CSH

CSL

CML2

CMH

CPH2

CPH1

CEL

Оптопара
(PC14951)

Оптопара
(PC14952)

Оптопара
(PC14953)

SD46

OC1

CLK

SIU

SEL

OC2

CML

Полевой транзистор
Формирователь
(PC16685)

S⑧ (Q16661)

S① (Q16441)

S③ (Q16402 Q16403 Q16404)

S② (Q16452)

S④ (Q16422 Q16423 Q16424)

S⑥ (Q16604)

S⑤ (Q16621 Q16623)

Оптопара
(PC16603)

(TNPA4844**)

OC1

CLK

SIU

SEL

OC2

Буфер
(IC16563)

CIS

CRC2

CRC1

Для ремонта замените плату

Для защиты

S⑩ Q16660

S⑥ (Q16601)

①

②

③

④

⑤

IC4510: тюнер

IC1100: системный микропроцессор

IC1101: системный микропроцессор

IC8502: EEPROM

IC8001: Peaks-AVC платы A

TU8300: тюнер

IC8300: процессор внешнего интерфейса

PEAKS

TUN1

TUN2

FE

AVSW

ADAV

GenX

MEM1

MEM2

TEMP

PANEL

GCS

Пример

Код на экране

Код на экране

Посредством диагностики можно определить неисправный компонент на плате А.
Для этого необходимо перейти в режим самодиагностики.
На рисунке ниже показан пример неисправного (NG) компонента FE.
Это означает, что неисправна интегральная схема IC8300.

A

IC8001
Peaks-AVC

<Плата A>
IC3001 : КОММУТАТОР ВИДЕОСИГНАЛОВ
IC4510: аналого-цифровой преобразователь (10 бит), интерфейс HDMI
IC8001: процессор для обработки видеосигналов
IC1100 : СИСТЕМНЫЙ МИКРОПРОЦЕССОР

Процессор внешнего интерфейса

GenX8

PD3-H

К плате C

HDMI 1

Тюнер

Вход сигнала ПК

HDMI 2

HDMI 3

Комп. 1

ETHERNET

Карта памяти SD

TU8300

IC8300

JK4503

JK4502

JK4501

JK8302

R,G,B/H,V

Видео 1

Комп. 2

JK3701

JK3000

Видео 2

IC8001

Peaks-AVC

IC9300

PLASMA AI Процессор субпиксельной обработки

Видео-данные

Интерфейс HDMI
АЦП 10 бит

IC5100

IC5110

GC6

LVDS TX

Данные LVDS

LVDS RX

R/G/B 36 бит

LVDS
Данные

Y/UV

Процессор для обработки видео-сигналов

IC8300: ПРОЦЕССОР ВНЕШНЕГО ИНТЕРФЕЙСА
IC5100: ДАННЫЕ LVDS
IC5110: LVDS RX
IC9300: PLASMA-AI

IC9500

Управление разрядом

Управление
Данные

IC9003

GenX7

Micom панели

IC9003: MICOM ПАНЕЛИ
IC9300: PLASMA AI
IC9500 : УПРАВЛЕНИЕ РАЗРЯДОМ

к IC8001

Блок панели

Блок тюнера

Данные

Описание платы А

Случай 3. Не включается/без мигания светодиодных индикаторов

Случай 4. 10-кратное мигание светодиодного индикатора

Случай 5. 3-кратное мигание светодиодного индикатора

Случай 6. Ошибка связи

Основная функция платы A – обработка видеосигналов и аудиосигналов.
Ниже перечислены 6 областей, в которых наиболее часто возникают проблемы.

Сигнал вещания присутствует?

Некачественное изображение только на аналоговых телевизионных каналах

Да

Нет

Сигнал вещания присутствует?

Нет

Отсутствие сигнала
Неисправность антенны
・Сломана
・Устарела
・Неверно направлена
・Дерево, снег и т.д.

Процессор для обработки сигнальной платы A, например Peaks IC8001

За исключением неисправности панели

Плата A
Входной разъем
Например: IC3001,JK3100

Проблема только с входным сигналом DVD/видео/ПК входом?

Да

Отсутствие сигнала
Неисправность антенны
・Сломана
・Устарела
・Неверно направлена
・Дерево, снег и т.д.

Тюнер платы A
Например: TU8300

Да

Да

Нет

Обращение в региональную обслуживающую компанию, измерение с помощью специального оборудования и т.д.

Измерение с помощью специального оборудования и т.д.

Проблема наблюдается только для источника входящего сигнала HDMI

Интерфейс HDMI платы А
Например: IC4510

Проверьте каждый источник входного сигнала таким же образом, как в случае возникновения проблемы с изображением.
См. предыдущую страницу.

Да

Динамик

Нет

Слышен ли звук в наушниках?

Да

Нет

Нет

Плата A
Процессор для обработки аудиосигналов
Например: IC4510

Плата A
Усилитель звука
Например: IC2301

При неправильной работе, даже если включен режим "Без звука" работает, слышен звук в наушниках.

Если проблема связана только с оптическим выходом аудиосигналов, то неисправен разъем, например D3050

IC5480: уровень выходного сигнала в режиме "без звука" высокий?

Да

Нет

Плата A
Отключение звука
Например: IC5480

Продолжает гореть.

IC5600

IC1100

Micom
дежурного
режима

FTV15V

IC8001

Peaks

3,3 В

Сигнал дистанцион- ного управления

Сигнал кнопки телевизора

Считывание 3,3 В

IC8002/8003
DDR

IC8004
Синхронизация

IC8502
EEPROM

3,3 В

A7

13

14

15

IC8500
ПЗУ начальной загрузки

IC8501
Флэш

IC5601

1,8 В

1. 2 В

IC8502
EEPROM

１

2

Не мигает

3

4

Проверьте напряжение на выводах 13, 14, 15 разъема А7.
Убедитесь, что напряжение составляет 15 В.

Убедитесь, что выходное напряжение на выводе 10 ИС IC5600 составляет 3,3 В.
Если напряжение 3,3 В не обнаружено, ИС IC5600 неисправна.

Проверьте выходное напряжение на выводах 3 и 10 ИС IC5601.
Если напряжение на обоих выводах равно 1,8 В и 1,2 В, это нормально.
Если выходное напряжение ненормально, ИС IC5601 неисправна.

Неисправность Micom IC IC1100 возникает нечасто.
Источником неисправности в большинстве случаев является ИС IC8001.
Однако сначала следует проверить драйверы, относящиеся к ИС IC8001.

A6

5

7

9

FSTB15V

IC5608

15 В → 1,8 В 1,2 В

Peaks
IC8001

Резервный Micom
IC1100

１

IC5607

IC5401

2

Датчик падения напряжения
Q5522, 16725

Контроль

Тюнер 30 В

Сигнал неисправности

4

15 В → 5 В 3,3 В

15 В → 9 В

3,3 В

5 В

9 В

3

Напряжение15 В преобразуется в напряжение 5 В, 3.3 В и 9 В интегральными схемами IC5607 и IC5401.
Контроль 2 выходов 5 В и 9 В обеспечивается Q5522, электродом С.
С другой стороны Q5522 также обеспечивает контроль FTB 15 В и тюнера 30 В.

Если в связи с одним из выходов возникла проблема и напряжение упало, Q5522 передает сигнал неисправности на IC1100.
Например, если неисправна ИС IC5401, то на выходное напряжение на выводе 3 ИС IC5401 составляет 0 В (нулевое).
Q5522 передает сигнал неисправности на IC1100.

После получения сигнала неисправности от Q5522 светодиодный индикатор мигает 10 раз по команде IC1100.
Поэтому при 10-кратном мигании светодиодного индикатора следует проверить выходное напряжение на выводах 4 и 10 ИС IC5607 и на выводе 3 ИС IC5401.

Да

Напряжение на выводе 4 ИС IC5607 составляет 5 В?
Напряжение на выводе 10 ИС IC5607 составляет 3,3 В?

Да

Нет

Плата P

IC5607
Преобразователь напряжения постоянного тока

Напряжение на выводе 3 ИС IC5401 составляет 9 В?

Да

15 В → 5 В и 3,3 В

15 В → 9 В

IC5401
Преобразователь напряжения постоянного тока

Сигнал неисправности тюнера

Нет

Нет

A25

1

2

15 В (P)

IC9805

15 В → 3,3 В

Управление разрядом
IC9500

Панель управления изображением
IC9300

Micom управления панелью
IC9003

IC9806

15 В → 1,2 В

Резервный Micom
IC1100

IC9807

3,3 В → 1,8 В

Память DDR

IC9902
IC9903

1,2 В

3,3 В

1,8 В

Контроль 15 В

Контроль 3,3 В

IC9303

Флэш-память

1,2 В

2

１

2

3

4

С другой стороны контроль напряжения 3,3 В обеспечивается Micom управления панели ИС IC9003.

Поэтому при возникновении проблемы, связанной с поддержанием выходного напряжения 3,3 В на ИС IC9805 отправляется сигнал неисправности от ИС IC9003 на резервный Micom ИС IC1100.
Во многих случаях неисправность IC9805 приводит к 3-кратному миганию светодиодного индикатора.
Примечание. IC 9003 также контролирует неисправности платы P, платы SC и платы SS.

Случай 5. 3-кратное мигание светодиодного индикатора (2)

Да

Напряжение на выводах 4,5,6 ИС IC9805
составляет 3,3 В?

Да

Плата P

IC9805
Преобразователь напряжения постоянного тока

IC9003
Micom управления панелью

15 В → 3,3 В

Нет

Нет

Если диагностирована ошибка связи, то неисправность находится на отрезке между Peaks и Micom деж. режима.

Возможно, неисправен один из этих компонентов, однако определить, какой именно, составляет сложность.
По статистике ремонтов, чаще всего проблема возникает на стороне Peaks.

c

Центр поддержки и обслуживания клиентов
AVC Networks Company
Panasonic Corporation

== Конец ==
Спасибо за внимание

Инструкция по ремонту платы SC/A
Плазменные телевизоры Full-HD модели 2009 г.
