Слайд 1
Текст слайда:





ИММУНОХИМИЧЕСКИЙ АНАЛИЗ- НОВЕЙШИЕ РЕШЕНИЯ В АВТОМАТИЗАЦИИ

Антон Андреевич Скомаровский
к.х.н.
Специалист по продукции



Слайд 2
Текст слайда:

Иммунологический анализ

это метод анализа веществ с помощью специфических антител.

Как правило, для определения требуется наличие метки (конъюгат). Обычно, метят специфическое антитело, например, при прямом методе или при анализе методом сандвича.


Слайд 3
Текст слайда:

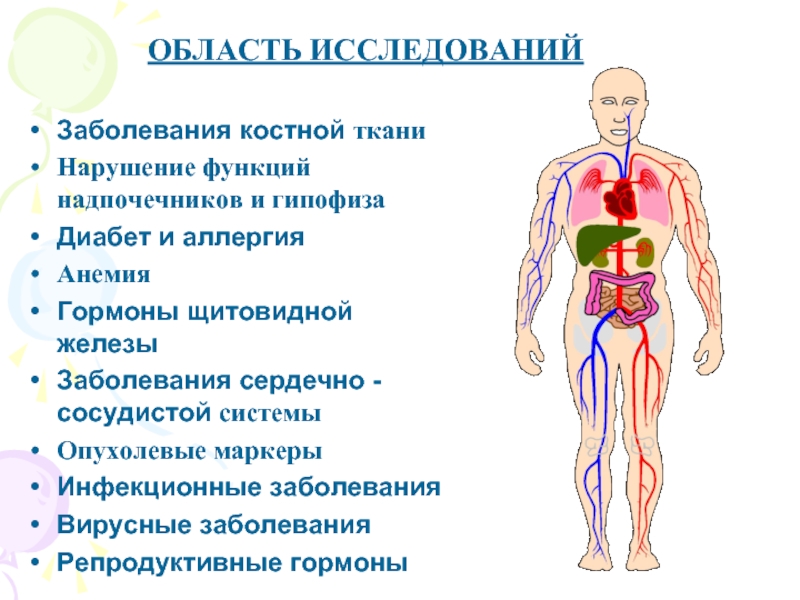

ОБЛАСТЬ ИССЛЕДОВАНИЙ












Слайд 4
Текст слайда:

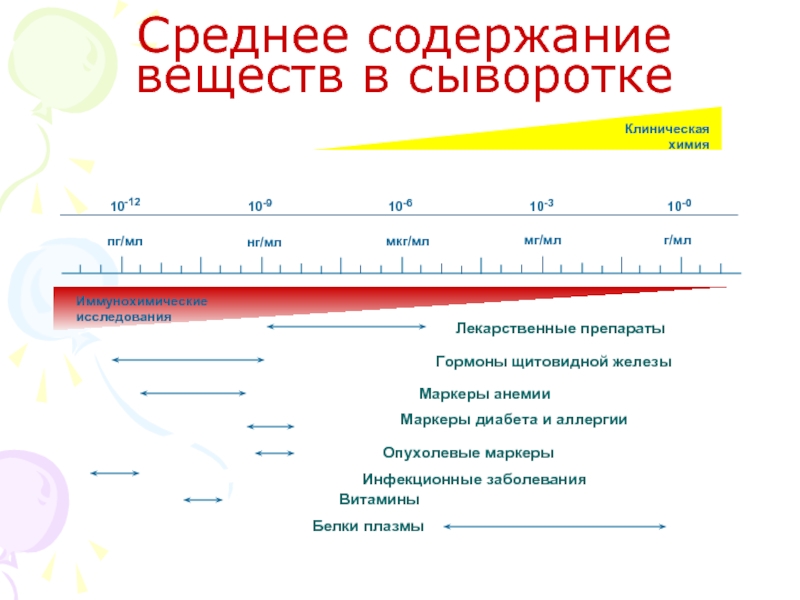

Среднее содержание веществ в сыворотке


Лекарственные препараты

Гормоны щитовидной железы

Маркеры анемии

Маркеры диабета и аллергии

Опухолевые маркеры

Инфекционные заболевания

Витамины

Белки плазмы

пг/мл

нг/мл

мкг/мл

мг/мл

г/мл

Клиническая
химия

Иммунохимические исследования


Слайд 5
Текст слайда:

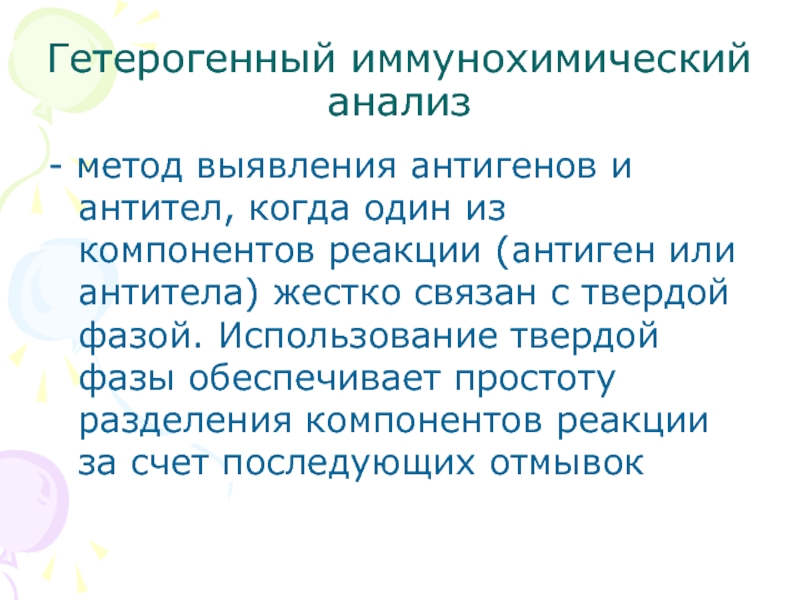

- метод выявления антигенов и антител, когда один из компонентов реакции (антиген или антитела) жестко связан с твердой фазой. Использование твердой фазы обеспечивает простоту разделения компонентов реакции за счет последующих отмывок

Гетерогенный иммунохимический анализ


Слайд 6
Текст слайда:

Гетерогенный иммунохимический анализ

Плюсы:
Применим для исследования самых различных веществ
Высокая чувствительность и специфичность
Высокая скорость проведения реакции
весьма
гибок, т. к. позволяет использовать различные форматы и варианты методик
Сложности:
Необходимость этапа разделения -труден для автоматизации.



Слайд 7
Текст слайда:

Структура иммунологических исследований в России

80% лабораторий используют мануальные методики!

В основном это иммунный анализ с фотометрической детекцией
Часть лабораторий выполняют радиоиммунный анализ
Иммунный анализ с хемилюминесцентной детекцией
Иммунный анализ с флюоресцентной детекцией

Около 20% лабораторий оснащены автоматическими анализаторами различной производительности .


Слайд 8
Текст слайда:

«Идеальный иммунохимический анализатор»

Автоматический

Широкое меню
тестов

Не требующий
постоянного присутствия
оператора

Произвольный доступ
в меню

высокопроизводительный

Простой в
использовании

Подключаемый к ЛИС

Надежный

Точный

Гибкие форматы
анализа


Слайд 9
Текст слайда:

ACCESS 2


Слайд 10
Текст слайда:


Применение в:
Специализированных и
комплексных лабораториях


Простота и удобство в использовании
Широкое меню тестов
Небольшой размер прибора

Позволяет осуществлять полную и точную
диагностику заболевания в кратчайшие сроки


Слайд 11
Текст слайда:


Производительность: до 100 тестов в час
24 картриджа с реагентами -1200 тестов на борту
Первый результат через 12-30 минут
Размеры: 99 x 61 x 47cm

До 100 тестов в час в объеме менее <0.3 m3!


Слайд 12
Текст слайда:

Любой образец, любой тест, в любое время!


Образцы:

Типы образцов: сыворотка, плазма, моча,
амниотическая жидкость, цельная кровь.

Средний объем образца для большинства анализов – 50 мкл.

Карусель для образцов:

На борту 6 штативов по 10 образцов в каждом.

После отбора образцов можно достать штатив и загрузить другой


Слайд 13
Текст слайда:

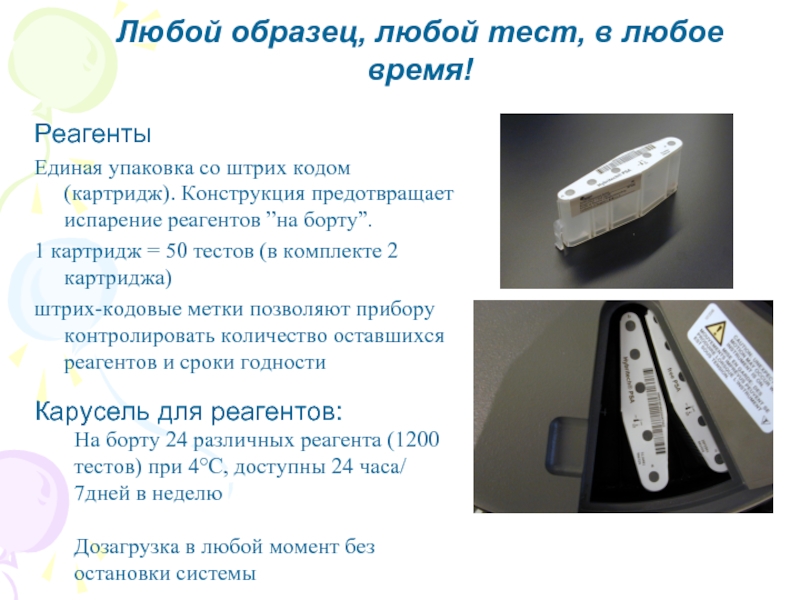

Карусель для реагентов:
На борту 24 различных реагента (1200 тестов) при 4°C, доступны 24 часа/ 7дней в неделю

Дозагрузка в любой момент без остановки системы

Любой образец, любой тест, в любое время!


Реагенты
Единая упаковка со штрих кодом (картридж). Конструкция предотвращает испарение реагентов ”на борту”.
1 картридж = 50 тестов (в комплекте 2 картриджа)
штрих-кодовые метки позволяют прибору контролировать количество оставшихся реагентов и сроки годности


Слайд 14
Текст слайда:



Управление анализатором с помощью
клавиатуры, мыши или сенсорного экрана
Считыватель штрих-кодовых меток
Встроенная система помощи



Слайд 15
Текст слайда:

Возможность объединения до 4-х
приборов в систему с единой базой реагентов,
образцов и тестов
Интеграция Access II в лабораторную
информационную систему (LIS) и управление прибором с центрального компьютера

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ


Слайд 16
Текст слайда:

ACCESS 2 - технология


Слайд 17
Текст слайда:

Ключевые моменты: 1.Разделение на парамагнитных частицах- самая современная технология!

субмикронные полистирольные частицы с включением железа, у которых функциональные группы сорбированы на поверхности

- эффективное разделение связанных и несвязанных компонентов и отмывка (остаточный объем <2 мкл)

- большая площадь поверхности реакции - быстрое достижение равновесия реакции в растворе



Слайд 18
Текст слайда:

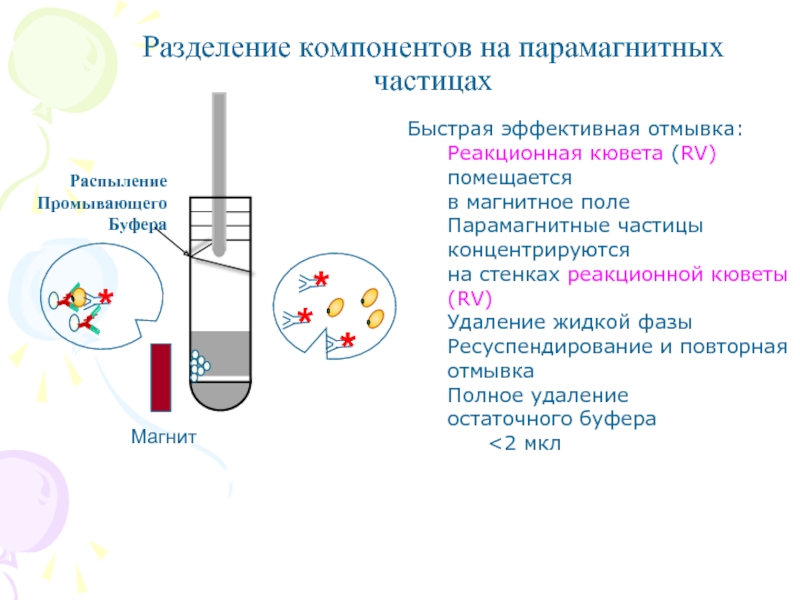

Разделение компонентов на парамагнитных частицах

Быстрая эффективная отмывка:
Реакционная кювета (RV) помещается в магнитное поле
Парамагнитные частицы концентрируются на стенках реакционной кюветы (RV)
Удаление жидкой фазы
Ресуспендирование и повторная отмывка
Полное удаление остаточного буфера
<2 мкл


Слайд 19
Текст слайда:

2. Ферментативно усиленная хемилюминeсцентная детекция. Субстрат – диоксиэтан с фосфатированной арильной группой




Слайд 20
Текст слайда:


Реакция в действии

+

+




Washing removes
unbound material

Substrate is added






Light is emitted











Слайд 21
Текст слайда:

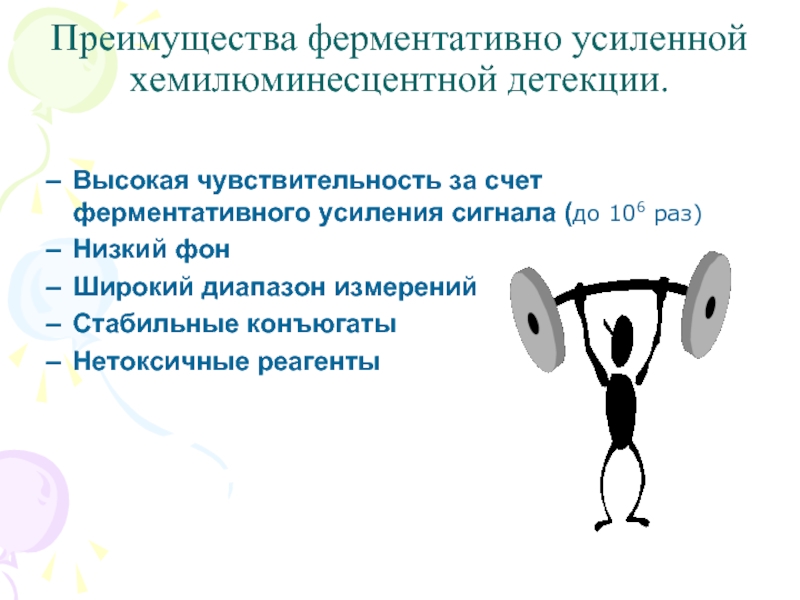

Преимущества ферментативно усиленной хемилюминесцентной детекции.



Высокая чувствительность за счет ферментативного усиления сигнала (до 106 раз)
Низкий фон
Широкий диапазон измерений
Стабильные конъюгаты
Нетоксичные реагенты


Слайд 22
Текст слайда:

Расходные материалы ACCESS 2

Промывочный буфер 4х2 л – 600 тестов
НЕ ТРЕБУЕТ ПОДКЛЮЧЕНИЯ ВОДЫ!
Субстрат – 600 тестов
Реакционные пробирки (1картридж-96 пробирок)
Мешки для использованных пробирок (1мешок-300 пробирок)
Чашечки для образцов (при необходимости)


Слайд 23
Текст слайда:



От меньшего к большему!



Анализаторы, построенные по технологии ACCESS 2


Слайд 24
Текст слайда:



Access 2 –комплексные лаборатории с объемом исследований до 100 000 тестов в год

Производительность:
Access 2 - 100 тестов в час
Одновременная загрузка до 60 образцов
24 картриджа с реагентами на борту при 4°С (24 часа/7 дней в неделю)


Слайд 25
Текст слайда:

Увеличение производительности:
UniCel DxI 600 - 200 тестов в час
Одновременная загрузка до 60 образцов
50 картриджей с реагентами на борту при 4°С (24 часа/7 дней в неделю)


UniCel DxI 600 – диагностические центры с потоком исследований до 200 000 тестов в год


Слайд 26
Текст слайда:

НЕПРЕВЗОЙДЁННАЯ ПРОИЗВОДИТЕЛЬНАСТЬ!

UniCel DxI 800 - 400 тестов в час
Одновременная загрузка до 120 образцов
50 картриджей с реагентами на борту при 4°С (24 часа/7 дней в неделю)


UniCel DxI 800 – диагностические центры с потоком исследований свыше 200 000 тестов в год


Слайд 27
Текст слайда:



Одинаковые реагенты – одинаковые протоколы тестов, одинаковый результат



Стандартная система детекции -хемилюменесценция на парамагнитных частицах

Стандартизованный интерфейс

Единые технологии


Слайд 28
Текст слайда:

CMV IgG CMV IgM

Ингибин А Белок связывающий половые гормоны (SHBG) белок, ассоциированный с беременностью (PAPP-A)

Растворимый рецептор трансферрина (sTfR)

[-2]proPSA


Новые тесты:


Слайд 29
Текст слайда:


СПАСИБО ЗА ВНИМАНИЕ!
