Идеализированные линейные элементы однофазных цепей синусоидального тока презентация
Содержание
- 1. Идеализированные линейные элементы однофазных цепей синусоидального тока

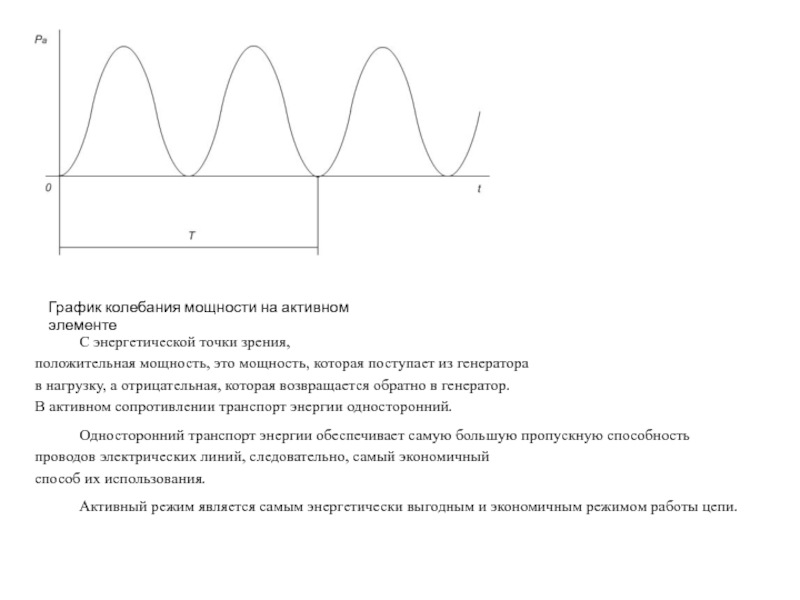

- 2. График колебания мощности на активном элементе
- 3. Индуктивный
- 4. График колебания мощности на индуктивном элементе
- 5. 3.
- 8. Изображение синусоидальных функций времени комплексными числами(символический метод) Чарлз Протеус Штейнмец
Слайд 1Идеализированные линейные элементы однофазных цепей синусоидального тока
Активное сопротивление
Графики тока и напряжения

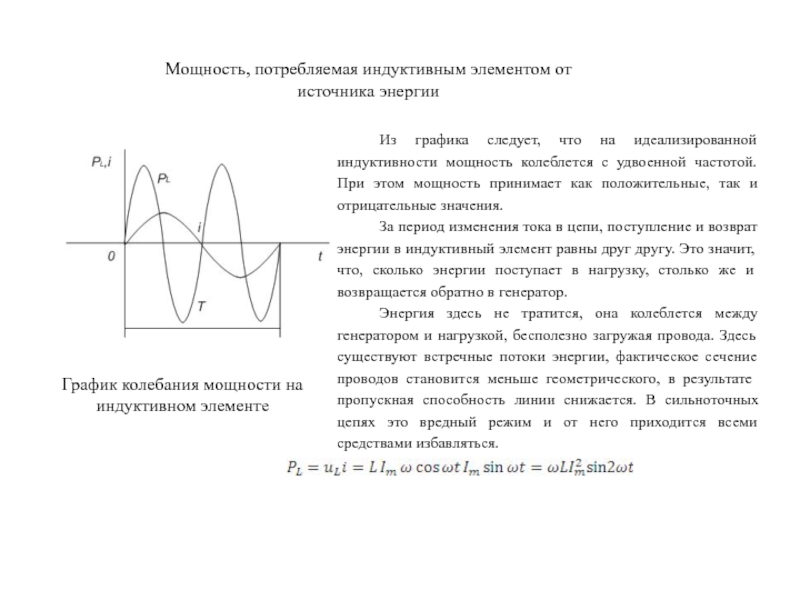

Слайд 4График колебания мощности на индуктивном элементе
Мощность, потребляемая индуктивным элементом от источника
энергии
Слайд 5

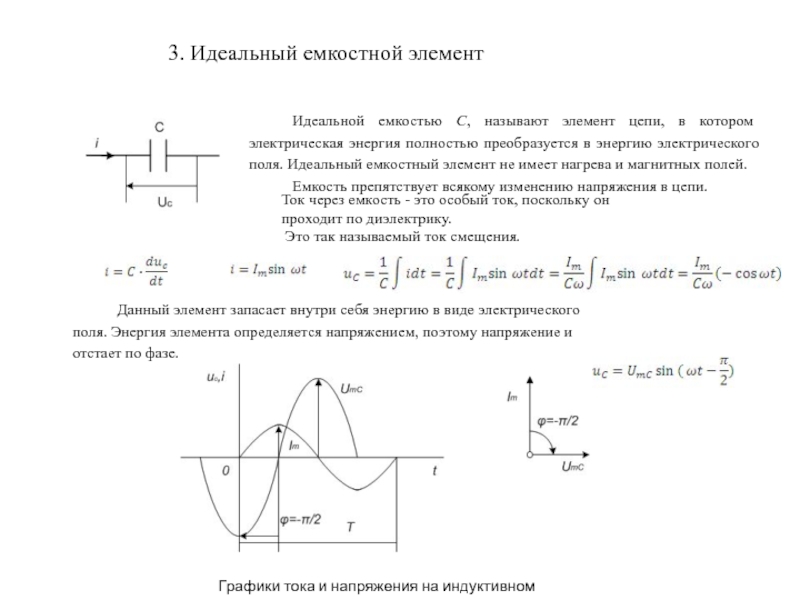

3. Идеальный емкостной элемент
Ток через емкость - это особый ток, поскольку
он проходит по диэлектрику.
Это так называемый ток смещения.
Это так называемый ток смещения.
Графики тока и напряжения на индуктивном элементе
Слайд 6

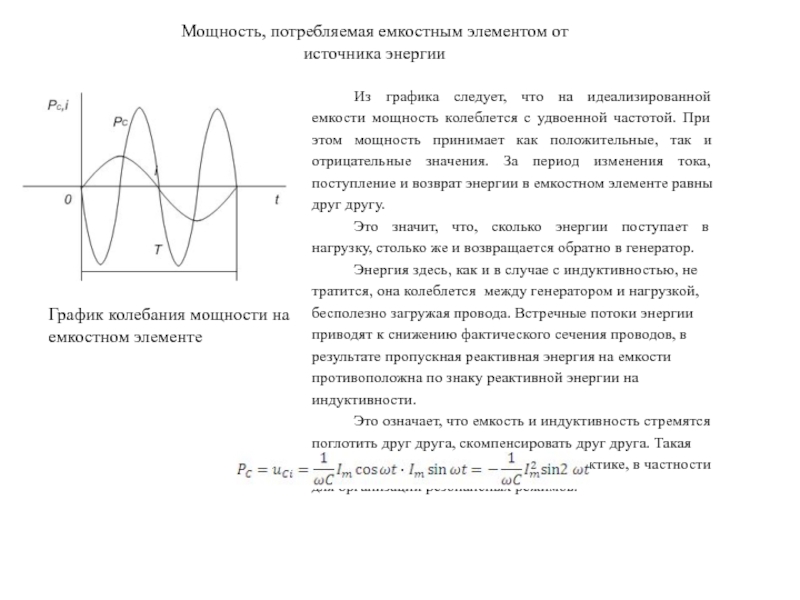

График колебания мощности на емкостном элементе
Мощность, потребляемая емкостным элементом от источника
энергии

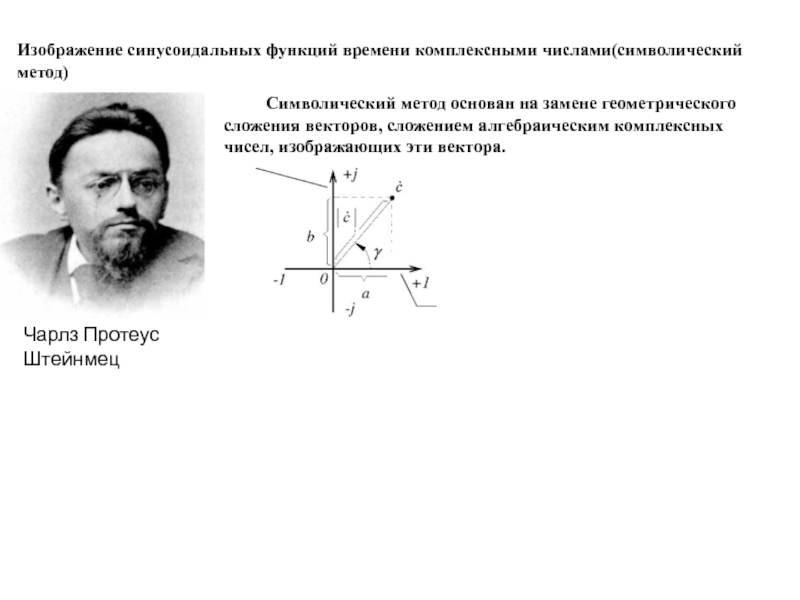

Слайд 8Изображение синусоидальных функций времени комплексными числами(символический метод)
Чарлз Протеус Штейнмец
