Слайд 1«ИБР: Комплексное решение для Электросетевых компаний»

«Информационные Бизнес Решения» © 2009 Москва
Александр

СМИРНОВ
менеджер по развитию бизнеса

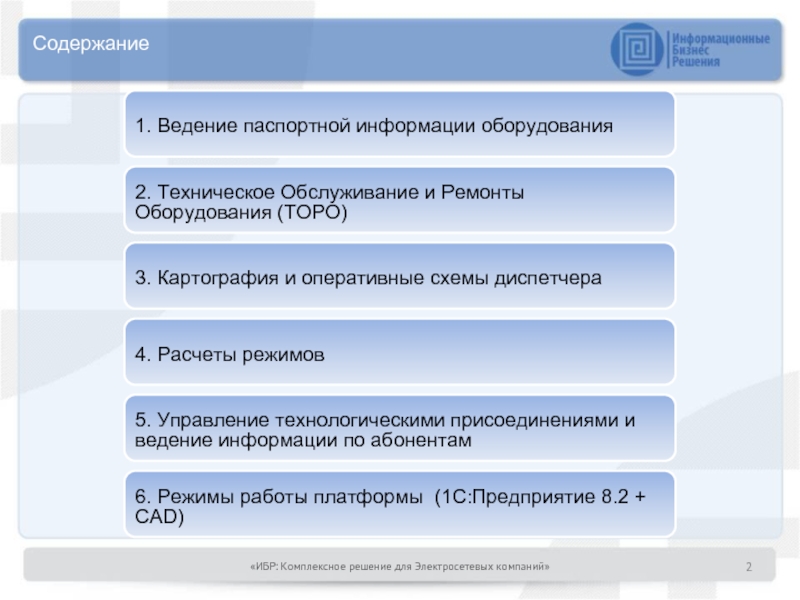

Слайд 2Содержание
1. Ведение паспортной информации оборудования
2. Техническое Обслуживание и Ремонты Оборудования (ТОРО)
3.

Картография и оперативные схемы диспетчера

4. Расчеты режимов

5. Управление технологическими присоединениями и ведение информации по абонентам

6. Режимы работы платформы (1С:Предприятие 8.2 + CAD)

«ИБР: Комплексное решение для Электросетевых компаний»

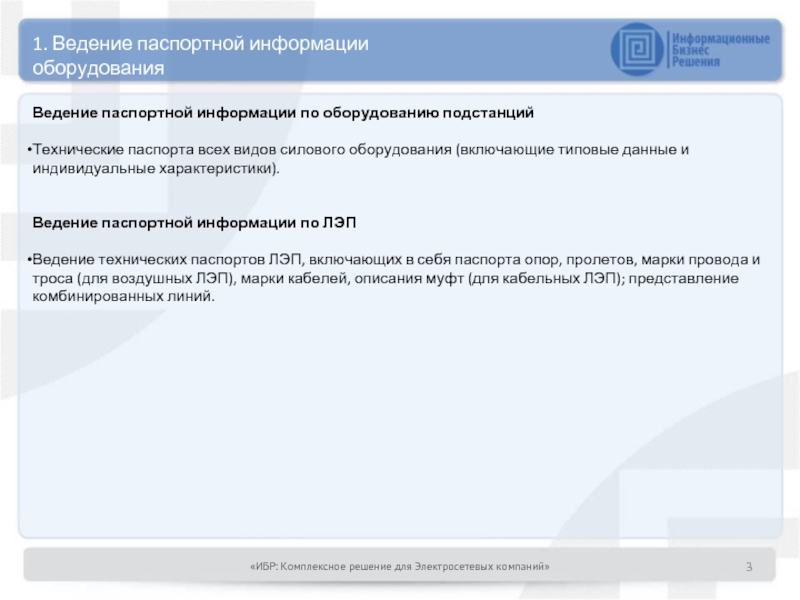

Слайд 31. Ведение паспортной информации оборудования
Ведение паспортной информации по оборудованию подстанций

Технические паспорта

всех видов силового оборудования (включающие типовые данные и индивидуальные характеристики).


Ведение паспортной информации по ЛЭП

Ведение технических паспортов ЛЭП, включающих в себя паспорта опор, пролетов, марки провода и троса (для воздушных ЛЭП), марки кабелей, описания муфт (для кабельных ЛЭП); представление комбинированных линий.









«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 4Технические места – схема электросети
Тех.документация места
Ответственность обслуживания
План/журнал мероприятий ТОРО технического места
Единицы

оборудования – полный перечень оборудования
Паспортизация конкретной единицы оборудования
Тех.документация конкретной единицы оборудования
Типовые характеристики (параметры по ГОСТУ, тех.документация вида/марки)
связь с Основными Средствами
План/журнал мероприятий ТОРО единицы оборудования
Монтаж/демонтаж единиц оборудования на техническое место
Сводный План/журнал мероприятий ТОРО

1. Ведение паспортной информации оборудования

Структура паспортизации оборудования

Структура технических мест, представленная в схеме электросети

Спецификация технического места

Спецификация оборудования подстанции

Спецификация оборудования ЛЭП

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 5
Текущий режим

1. Ведение паспортной информации оборудования
Структура технических мест, по схеме электросети
Структура

паспортизации оборудования

Спецификация технического места

Спецификация оборудования подстанции

Спецификация оборудования ЛЭП

«ИБР: Комплексное решение для Электросетевых компаний»

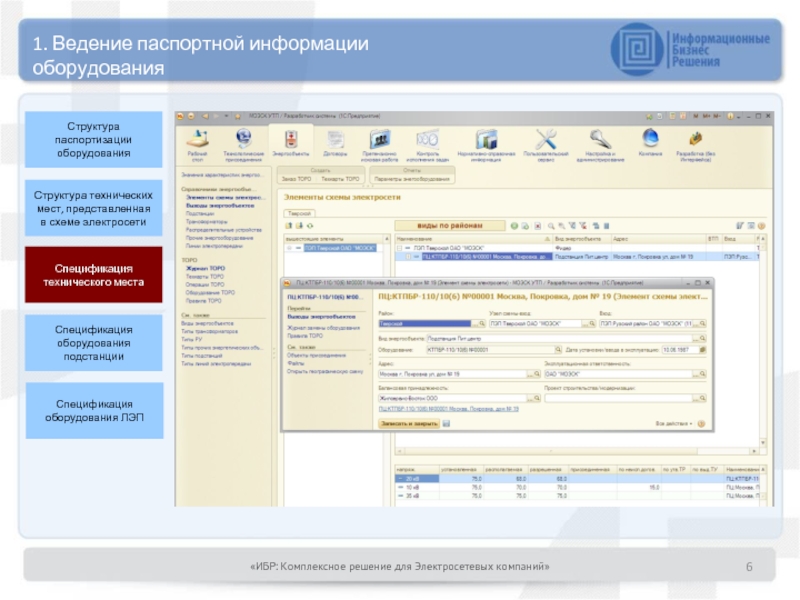

Слайд 61. Ведение паспортной информации оборудования
Спецификация технического места
Структура технических мест, представленная в

схеме электросети

Структура паспортизации оборудования

Спецификация оборудования подстанции

Спецификация оборудования ЛЭП

«ИБР: Комплексное решение для Электросетевых компаний»

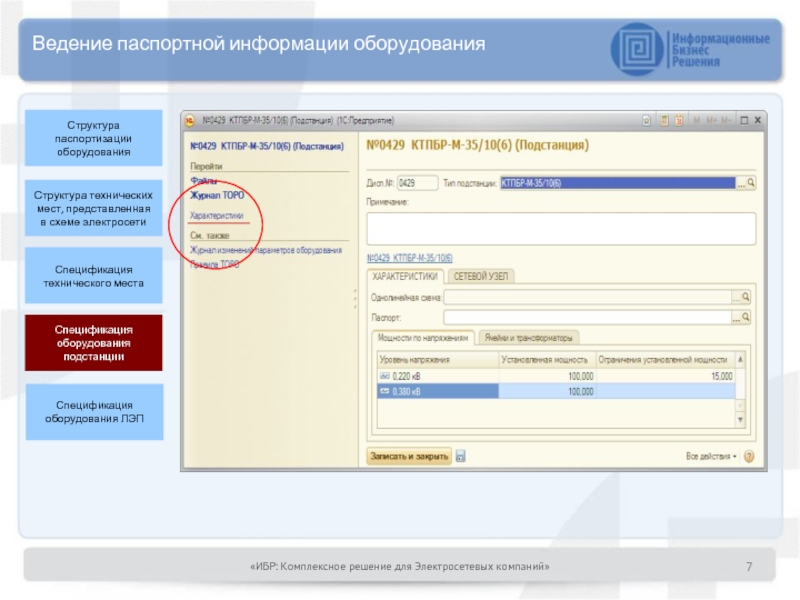

Слайд 7
Ведение паспортной информации оборудования
Спецификация оборудования подстанции
Структура технических мест, представленная в схеме

электросети

Спецификация технического места

Структура паспортизации оборудования

Спецификация оборудования ЛЭП

«ИБР: Комплексное решение для Электросетевых компаний»

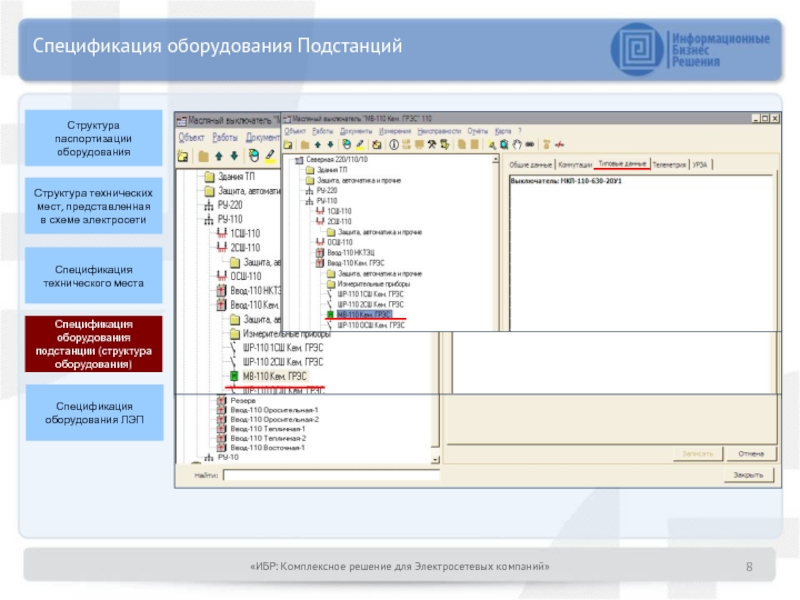

Слайд 8Спецификация оборудования Подстанций
Спецификация оборудования подстанции (структура оборудования)
Структура технических мест, представленная в

схеме электросети

Спецификация технического места

Структура паспортизации оборудования

Спецификация оборудования ЛЭП

«ИБР: Комплексное решение для Электросетевых компаний»

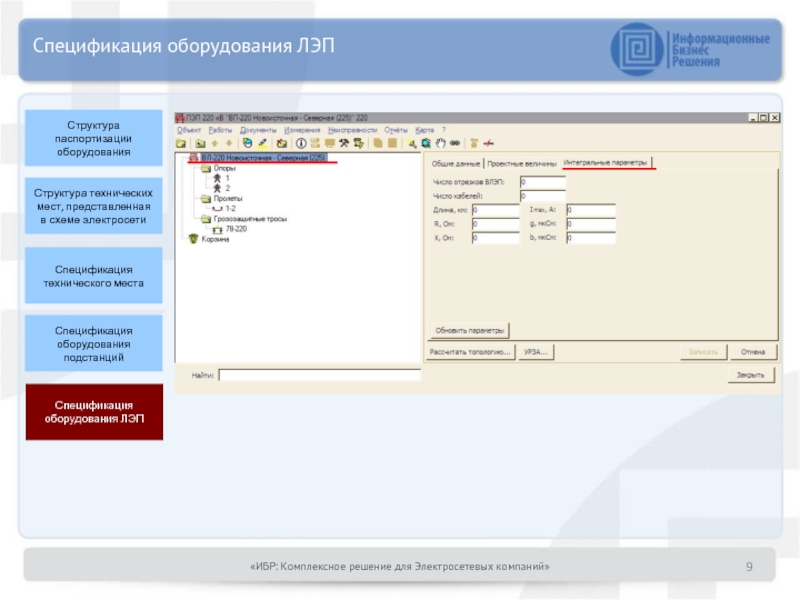

Слайд 9Спецификация оборудования ЛЭП
Структура технических мест, представленная в схеме электросети
Спецификация технического места
Структура

паспортизации оборудования

Спецификация оборудования ЛЭП

Спецификация оборудования подстанций

«ИБР: Комплексное решение для Электросетевых компаний»

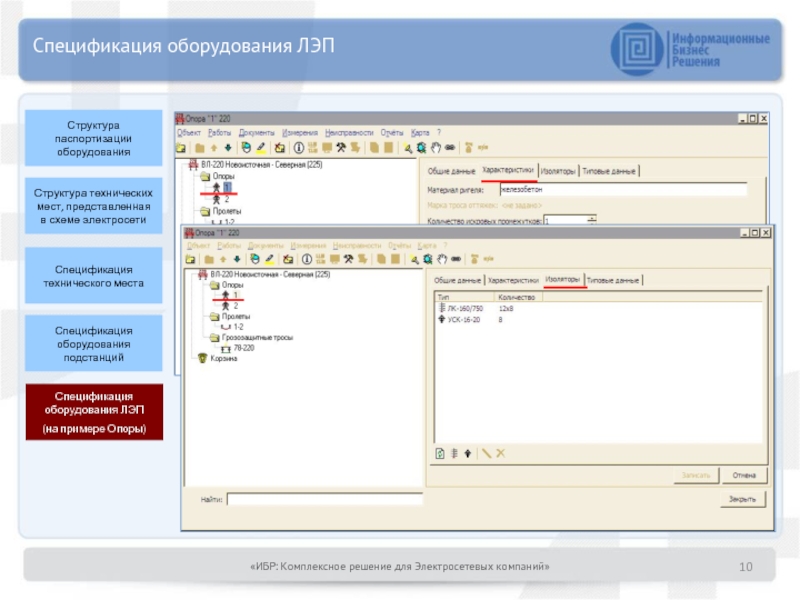

Слайд 10Спецификация оборудования ЛЭП
Структура технических мест, представленная в схеме электросети
Спецификация технического места
Структура

паспортизации оборудования

Спецификация оборудования ЛЭП
(на примере Опоры)

Спецификация оборудования подстанций

«ИБР: Комплексное решение для Электросетевых компаний»

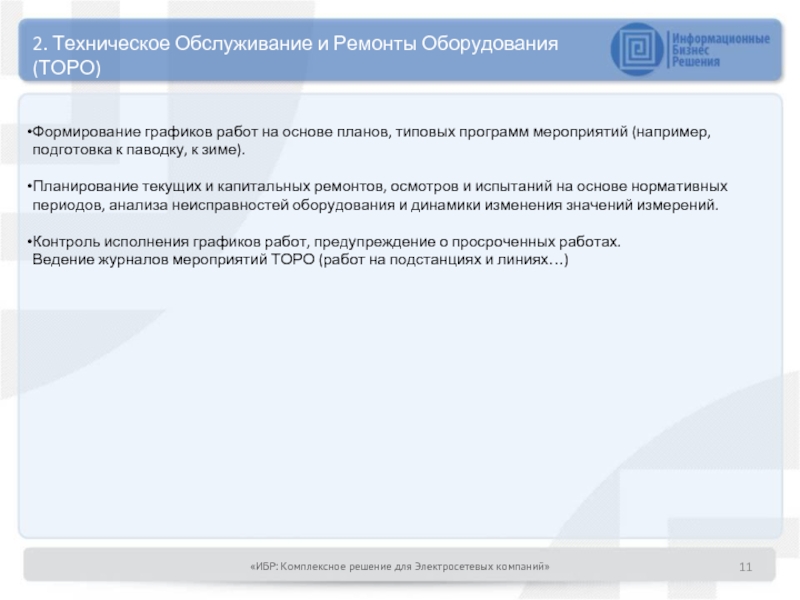

Слайд 112. Техническое Обслуживание и Ремонты Оборудования (ТОРО)

Формирование графиков работ на основе

планов, типовых программ мероприятий (например, подготовка к паводку, к зиме).

Планирование текущих и капитальных ремонтов, осмотров и испытаний на основе нормативных периодов, анализа неисправностей оборудования и динамики изменения значений измерений.

Контроль исполнения графиков работ, предупреждение о просроченных работах.
Ведение журналов мероприятий ТОРО (работ на подстанциях и линиях…)









«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 12

Формирование планов

ремонтов

Календарное планирование Заказов на ТОРО на основании правил и оперативных событий
Фактическое исполнение Заказов ТОРО
Контроль выполнения плановых мероприятий ТОРО


Энергетические объекты
Технологическая карта, операции, сроки, материалы для операций, анализ затрат, конфигурируемый сценарий Тех. карты
Правила планирования ТОРО (на основе местоположения, типовых и индивидуальных характеристик)

Основные данные ремонтов

Управление мероприятиями ремонтов

Схема управления мероприятиями ТОРО

Технологические карты, контрольные мероприятия, операции

Правила планирования ТОРО

Журнал ТОРО, календарное планирование, фактическое исполнение и контроль

2. Техническое Обслуживание и Ремонты Оборудования (ТОРО)

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 13Технологические карты, контрольные мероприятия, операции
Технологические карты, контрольные мероприятия, операции
Правила планирования ТОРО
Журнал

ТОРО, календарное планирование, фактическое исполнение и контроль

Схема управления мероприятиями ТОРО

2. Техническое Обслуживание и Ремонты Оборудования (ТОРО)

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 14Переход к правилам ТОРО текущего объекта
Правила планирования ТОРО
Технологические карты, контрольные мероприятия,

операции

Журнал ТОРО, календарное планирование, фактическое исполнение и контроль

Схема управления мероприятиями ТОРО

2. Техническое Обслуживание и Ремонты Оборудования (ТОРО)

«ИБР: Комплексное решение для Электросетевых компаний»

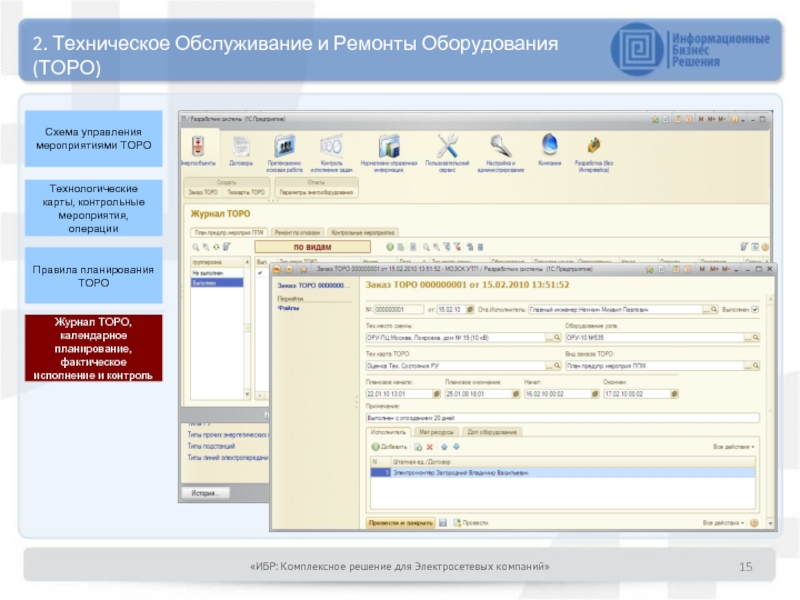

Слайд 15Журнал ТОРО, календарное планирование, фактическое исполнение и контроль
Технологические карты, контрольные мероприятия,

операции

Правила планирования ТОРО

Схема управления мероприятиями ТОРО

2. Техническое Обслуживание и Ремонты Оборудования (ТОРО)

«ИБР: Комплексное решение для Электросетевых компаний»

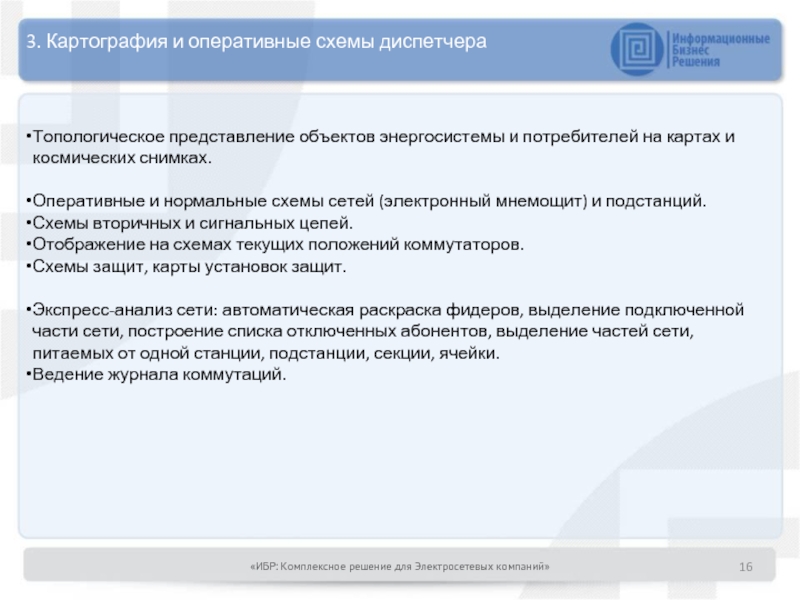

Слайд 163. Картография и оперативные схемы диспетчера

Топологическое представление объектов энергосистемы и потребителей

на картах и космических снимках.

Оперативные и нормальные схемы сетей (электронный мнемощит) и подстанций.
Схемы вторичных и сигнальных цепей.
Отображение на схемах текущих положений коммутаторов.
Схемы защит, карты установок защит.

Экспресс-анализ сети: автоматическая раскраска фидеров, выделение подключенной части сети, построение списка отключенных абонентов, выделение частей сети, питаемых от одной станции, подстанции, секции, ячейки.
Ведение журнала коммутаций.













«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 17








Топологическая схема энерго-объектов и потребителей на карте и на снимках
Оперативная схема

сетей и подстанций на плане местности

Экспресс анализ сети

Журнал коммутации

3. Картография и оперативные схемы диспетчера

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 18Оперативная схема сетей и подстанций на плане местности
Топологическая схема энерго-объектов и

потребителей на карте и на снимках

Экспресс анализ сети

Журнал коммутации

3. Картография и оперативные схемы диспетчера

«ИБР: Комплексное решение для Электросетевых компаний»


С учетом текущего положения коммутаторов

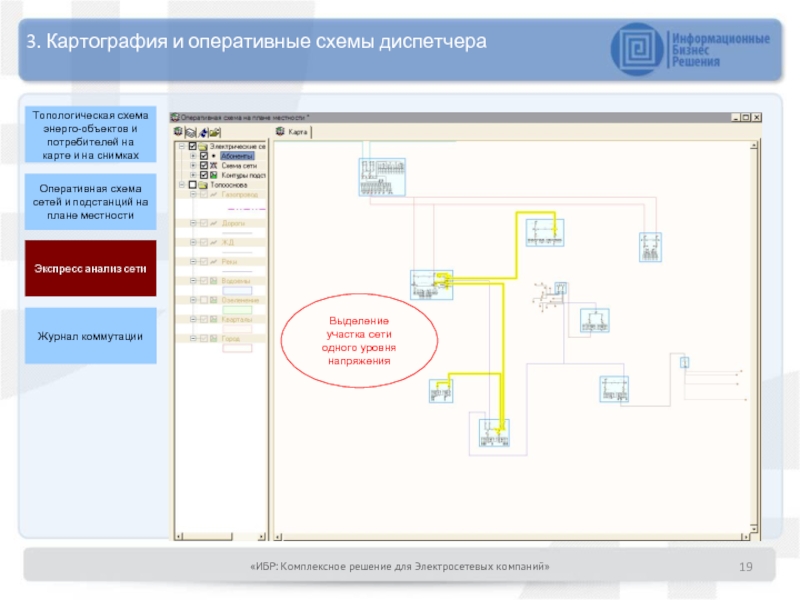

Слайд 19Экспресс анализ сети
Топологическая схема энерго-объектов и потребителей на карте и на

снимках

Оперативная схема сетей и подстанций на плане местности

Выделение участка сети одного уровня напряжения

Журнал коммутации

3. Картография и оперативные схемы диспетчера

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 20Топологическая схема энерго-объектов и потребителей на карте и на снимках
Оперативная схема

сетей и подстанций на плане местности



Журнал коммутации

Экспресс анализ сети

3. Картография и оперативные схемы диспетчера

«ИБР: Комплексное решение для Электросетевых компаний»

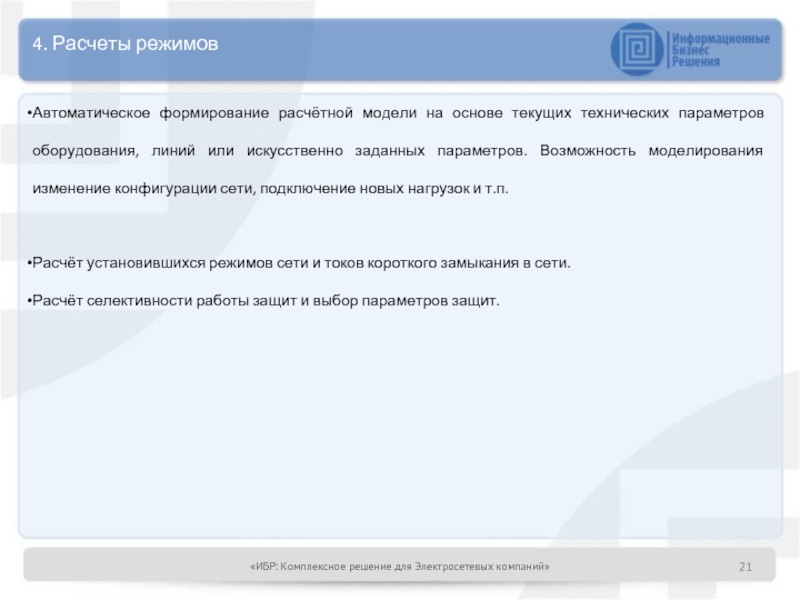

Слайд 214. Расчеты режимов
Автоматическое формирование расчётной модели на основе текущих технических параметров

оборудования, линий или искусственно заданных параметров. Возможность моделирования изменение конфигурации сети, подключение новых нагрузок и т.п.

Расчёт установившихся режимов сети и токов короткого замыкания в сети.
Расчёт селективности работы защит и выбор параметров защит.












«ИБР: Комплексное решение для Электросетевых компаний»

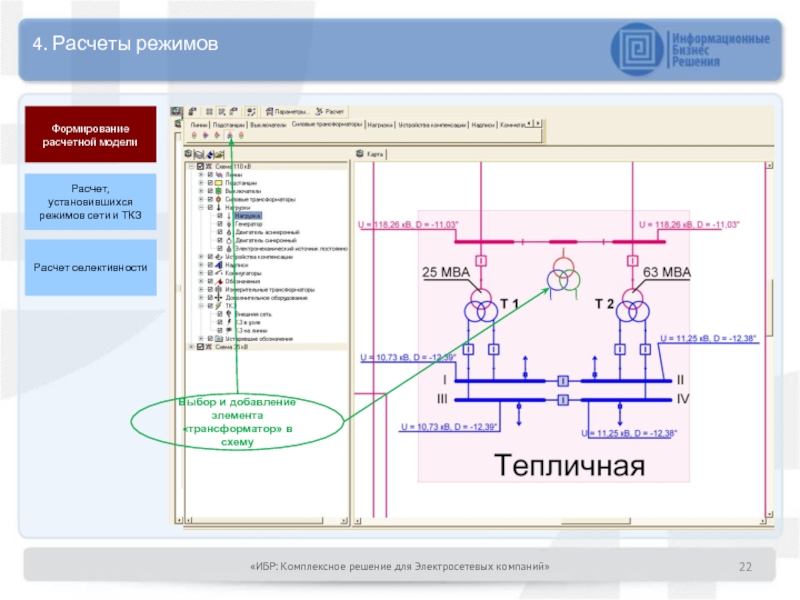

Слайд 22Расчет, установившихся режимов сети и ТКЗ
Формирование расчетной модели
Расчет селективности
Выбор и добавление

элемента «трансформатор» в схему

4. Расчеты режимов

«ИБР: Комплексное решение для Электросетевых компаний»

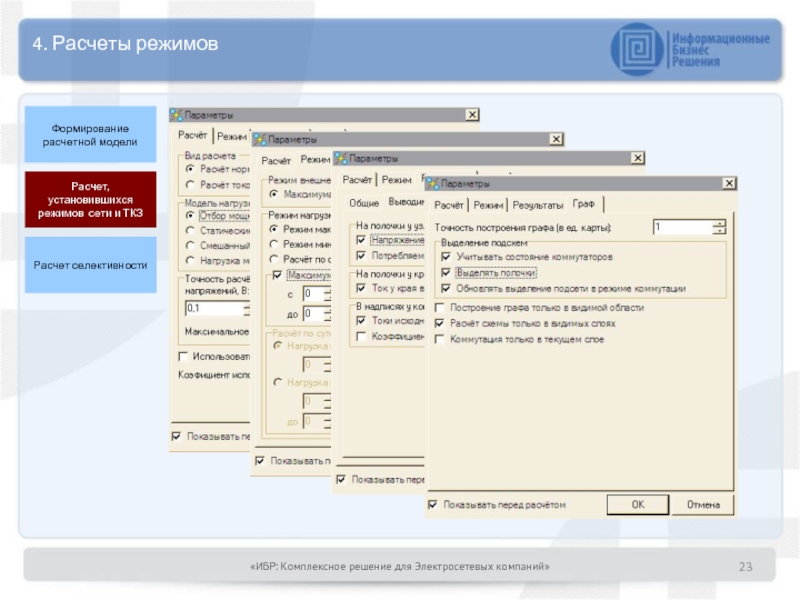

Слайд 23Формирование расчетной модели
Расчет селективности
Расчет, установившихся режимов сети и ТКЗ
4. Расчеты режимов
«ИБР:

Комплексное решение для Электросетевых компаний»

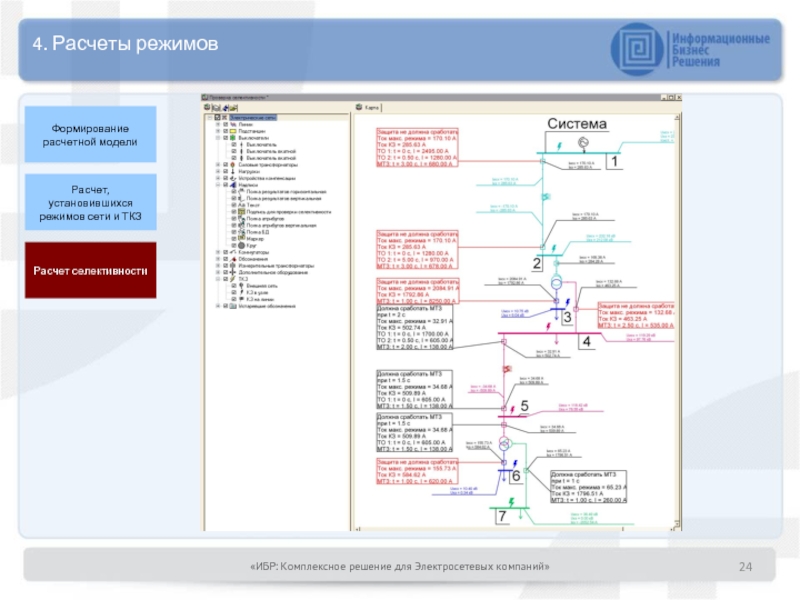

Слайд 24Формирование расчетной модели
Расчет селективности
Расчет, установившихся режимов сети и ТКЗ
4. Расчеты режимов
«ИБР:

Комплексное решение для Электросетевых компаний»

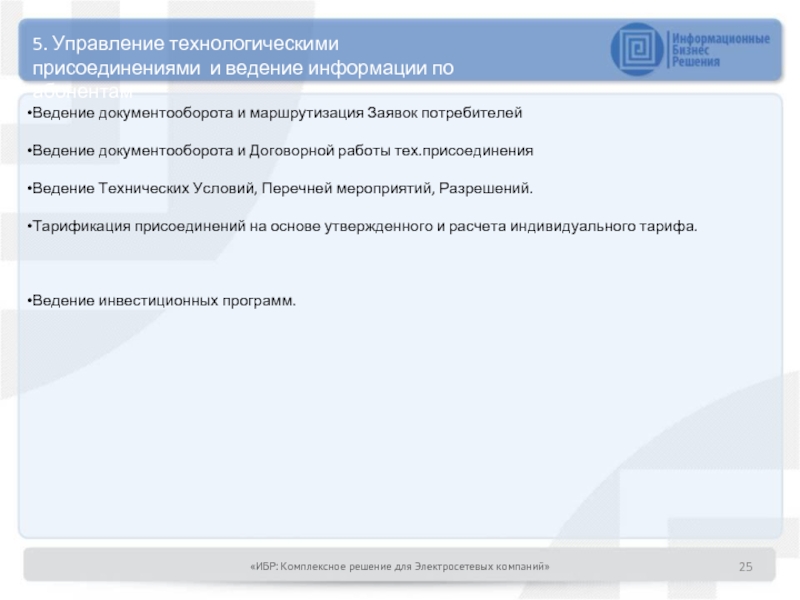

Слайд 255. Управление технологическими присоединениями и ведение информации по абонентам
Ведение документооборота и

маршрутизация Заявок потребителей
Ведение документооборота и Договорной работы тех.присоединения
Ведение Технических Условий, Перечней мероприятий, Разрешений.
Тарификация присоединений на основе утвержденного и расчета индивидуального тарифа.

Ведение инвестиционных программ.











«ИБР: Комплексное решение для Электросетевых компаний»

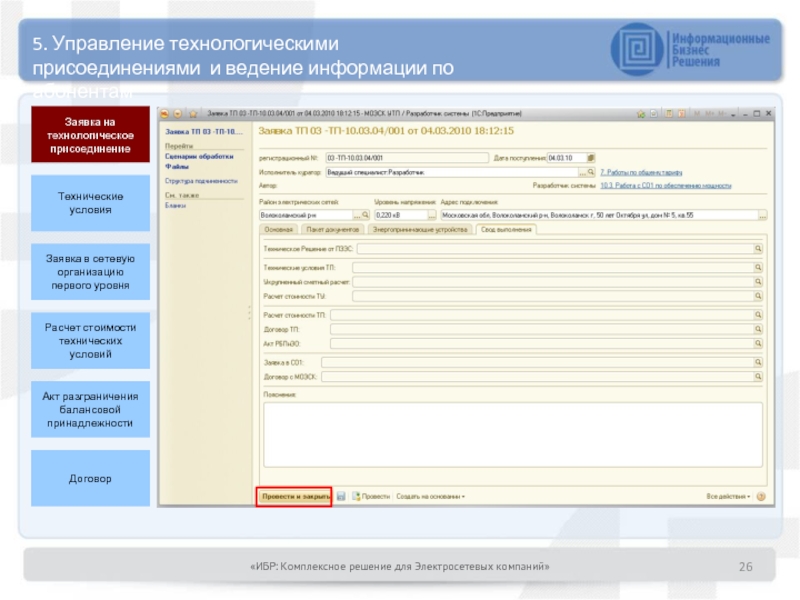

Слайд 26Заявка на технологическое присоединение
Технические условия
Заявка в сетевую организацию первого уровня
Договор
Акт разграничения

балансовой принадлежности

Расчет стоимости технических условий






5. Управление технологическими присоединениями и ведение информации по абонентам

«ИБР: Комплексное решение для Электросетевых компаний»

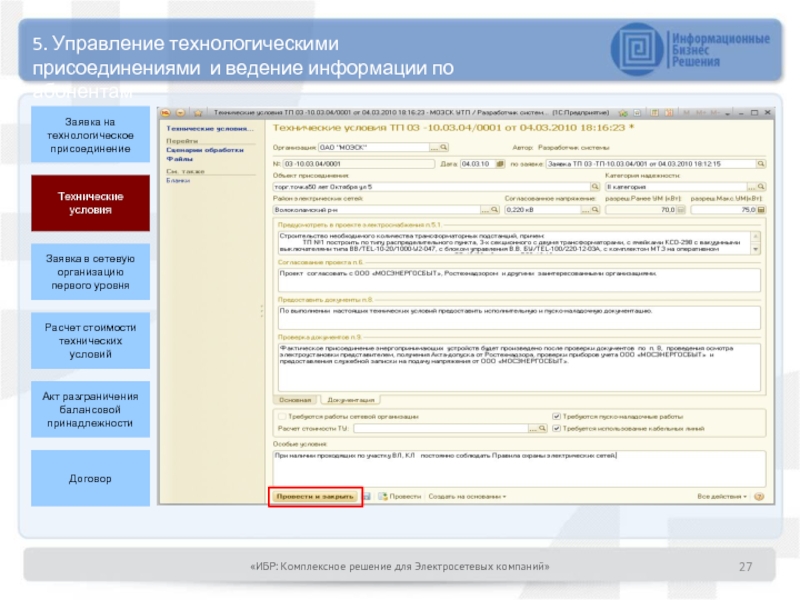

Слайд 27Технические условия
Заявка на технологическое присоединение
Заявка в сетевую организацию первого уровня
Договор
Акт разграничения

балансовой принадлежности

Расчет стоимости технических условий




5. Управление технологическими присоединениями и ведение информации по абонентам

«ИБР: Комплексное решение для Электросетевых компаний»

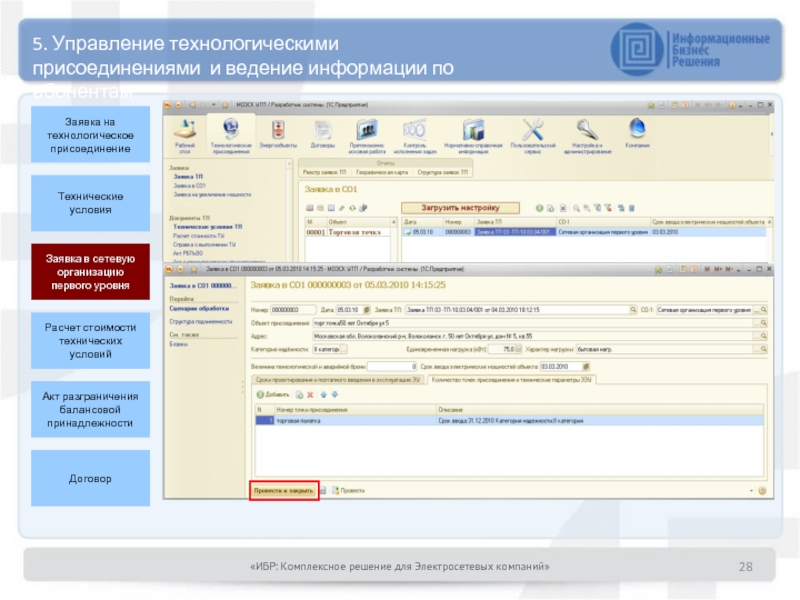

Слайд 28Заявка в сетевую организацию первого уровня
Заявка на технологическое присоединение
Технические условия
Договор
Акт разграничения

балансовой принадлежности

Расчет стоимости технических условий



5. Управление технологическими присоединениями и ведение информации по абонентам

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 29Расчет стоимости технических условий
Заявка на технологическое присоединение
Заявка в сетевую организацию первого

уровня

Договор

Акт разграничения балансовой принадлежности

Технические условия





5. Управление технологическими присоединениями и ведение информации по абонентам

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 30Акт разграничения балансовой принадлежности
Заявка на технологическое присоединение
Заявка в сетевую организацию первого

уровня

Договор

Расчет стоимости технических условий

Технические условия





5. Управление технологическими присоединениями и ведение информации по абонентам

«ИБР: Комплексное решение для Электросетевых компаний»

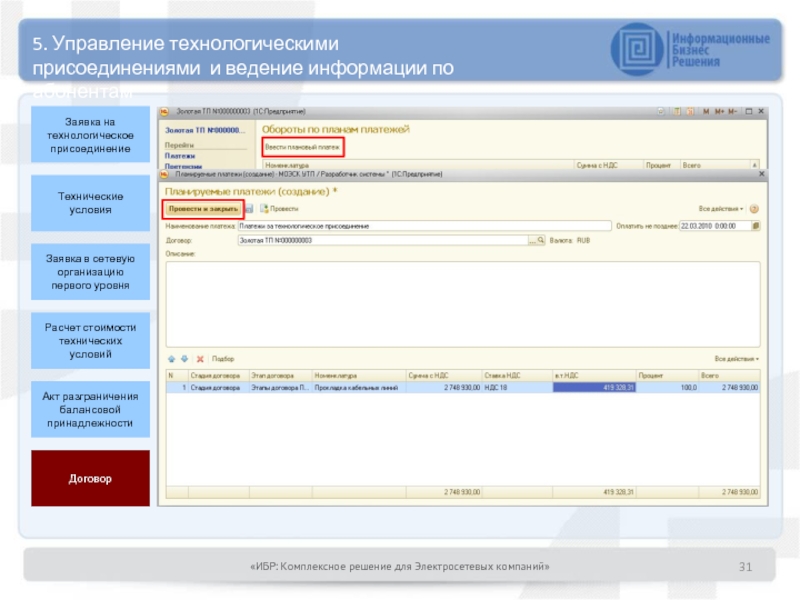

Слайд 31Договор
Заявка на технологическое присоединение
Заявка в сетевую организацию первого уровня
Расчет стоимости технических

условий

Технические условия

Акт разграничения балансовой принадлежности





5. Управление технологическими присоединениями и ведение информации по абонентам

«ИБР: Комплексное решение для Электросетевых компаний»




Слайд 326. Режимы работы платформы.

Толстый клиент (1С:Предприятие 8.2.+ CAD)


Толстый клиент

Тонкий клиент

Web - клиент

Работает в файловом варианте, где вся функциональность исполняется в клиентском приложении.

Работает в клиент-серверном варианте, где часть функциональности исполняется на клиенте, а часть – на сервере.


«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 336. Режимы работы платформы.

Тонкий клиент
Толстый клиент
Web - клиент
Удаленная Online работа

через интернет с использованием Web - сервера.
Взаимодействие с кластером серверов напрямую, по протоколу TCP/IP.
Работа в файловом варианте на компьютере, где в рамках специализированной среды используются:


загрузка необходимых для работы системы серверных компонентов;
загрузка прикладной конфигурации;
другие действия, необходимые для организации работы системы с информационной базой.

Взаимодействие между тонким клиентом и специализированной средой выполняется по тем же протоколам, что и в случае работы в клиент-серверном варианте или через Web-сервер. Таким образом, специализированная среда выступает в роли сервера. С точки зрения операционной системы, данная специализированная среда не выделена в отдельный процесс и выполняется в рамках процесса тонкого клиента.

«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 346. Режимы работы платформы.

Web - клиент
Толстый клиент
Тонкий клиент
Работа 1С:Предприятия в

Интернет-браузере без установки системы на компьютер пользователя (в качестве клиентского приложения используется интернет-браузер Microsoft Internet Explorer или Mozilla Firefox);
Многоплатформенность (Использование режима Web-клиента позволяет всем элементам системы работать, под управлением операционной системы Linux и Windows);
Применение особенной техники работы с локальными файлами - для передачи файлов между клиентом и сервером с использованием специального временного хранилища;
Конфигурация должна полностью одинаково работать в Web-клиенте и в тонком клиенте.



«ИБР: Комплексное решение для Электросетевых компаний»


Слайд 35
СПАСИБО ЗА ВНИМАНИЕ

Тел.: +7(495) 646-14-35
www.ibsco.ru
«ИБР: Комплексное решение для Электросетевых компаний»


Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.


Для правообладателей

Яндекс.Метрика
