Глобально-локальное солнечное динамо ? единый механизм? A. В. ГетлингНИИЯФ МГУ, МоскваР. Д. Симитев, Ф. Х. Буссе Университет г. Байройта, Германия презентация
Содержание
- 1. Глобально-локальное солнечное динамо ? единый механизм? A. В. ГетлингНИИЯФ МГУ, МоскваР. Д. Симитев, Ф. Х. Буссе Университет г. Байройта, Германия
- 2. Важнейшая черта солнечного динамо ―
- 3. Кинематическая модель ячеечного динамо (ячейка
- 4. Тороидальный вихрь ― «элементарный кирпичик» глобального динамо
- 5. Конвективный механизм усиления и структурирования магнитного поля
- 6. Метод исследования: численное моделирование ячеечной МГД-конвекции во вращающейся сферической оболочке
- 7. Постановка задачи: Сферическая оболочка, заполненная жидкостью Свободные
- 8. Геометрия задачи
- 9. Использованный псевдоспектральный алгоритм: F.H. Busse,
- 10. Статический температурный профиль
- 11. Физические параметры задачи
- 12. Случаи нагрева внутренними источниками тепла
- 13. Статические профили температуры и ее градиента
- 14. Вариант с Pm=30
- 15. Радиальная скорость на поверхности

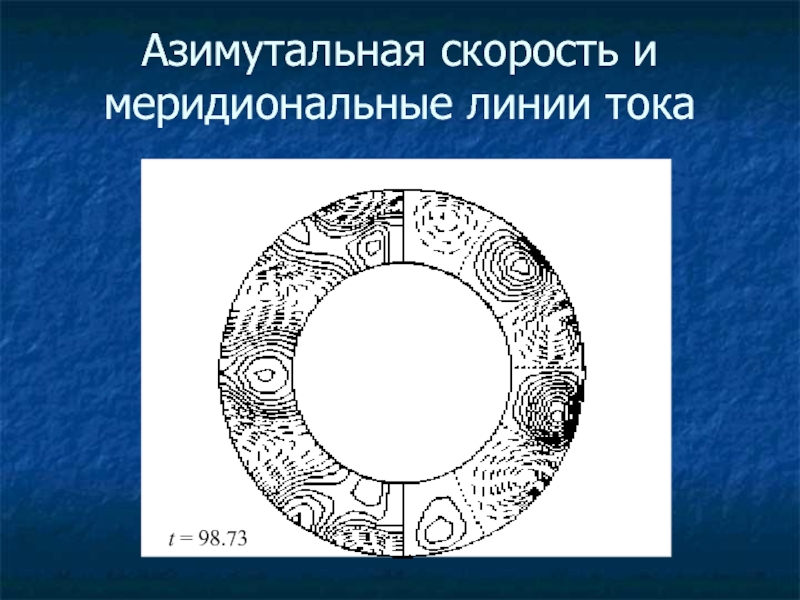

- 16. Азимутальная скорость и меридиональные линии тока t = 98.73
- 17. Радиальное магнитное поле на поверхности r =
- 18. Радиальное магнитное поле на поверхности r = ro
- 19. Изменение полоидальных компонент H10 и H20 на
- 20. Изменение полной магнитной энергии

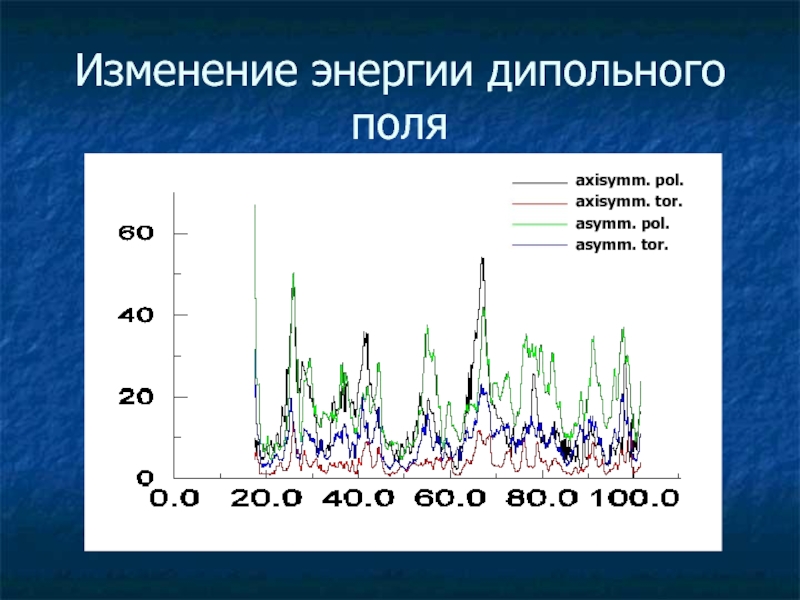

- 21. Изменение энергии дипольного поля axisymm. pol.
- 22. Аналогичный вариант с Pm = 200
- 23. Радиальная скорость на поверхности r = ri
- 24. Радиальное магнитное поле на поверхности r = ro t = 120.8 t = 130.4
- 25. Изменение полоидальных компонент H10 и H20 на поверхности r = ro + 0.5 d
- 26. Случай нагрева через внутреннюю границу и линейной
- 27. Статические профили температуры и ее градиента
- 28. Радиальная скорость на поверхности r = ri
- 29. Радиальное магнитное поле на поверхности r = ro t = 39.9 t = 38.8
- 30. Изменение полоидальных компонент H10 и H20 на
- 31. Выводы Локальные магнитные поля → биполярные
- 32. Спасибо за внимание
Важнейшая черта солнечного динамо ― взаимодействие глобальных и локальных магнитных полей
Электродинамика средних полей → локальные

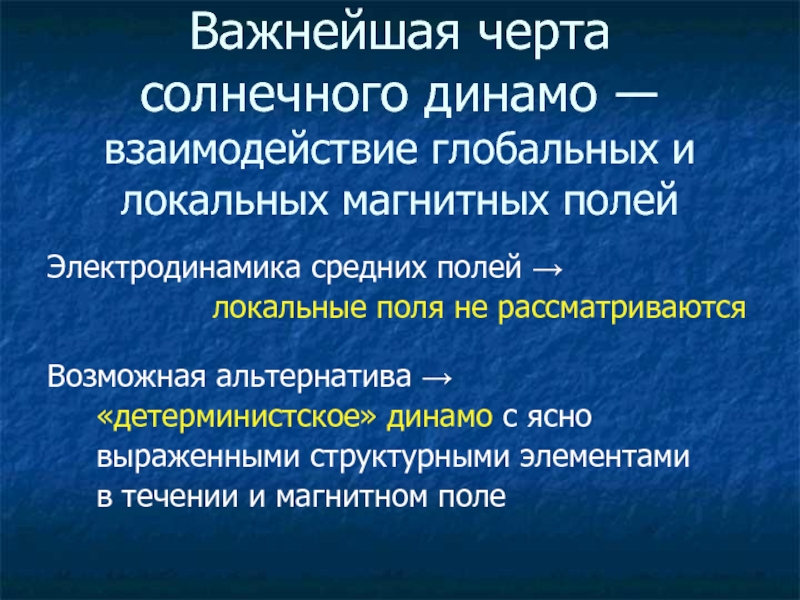

Слайд 2 Важнейшая черта солнечного динамо ― взаимодействие глобальных и локальных магнитных полей
Электродинамика средних полей →
локальные поля не рассматриваются
Возможная альтернатива →
«детерминистское» динамо с ясно
выраженными структурными элементами
в течении и магнитном поле
Слайд 3

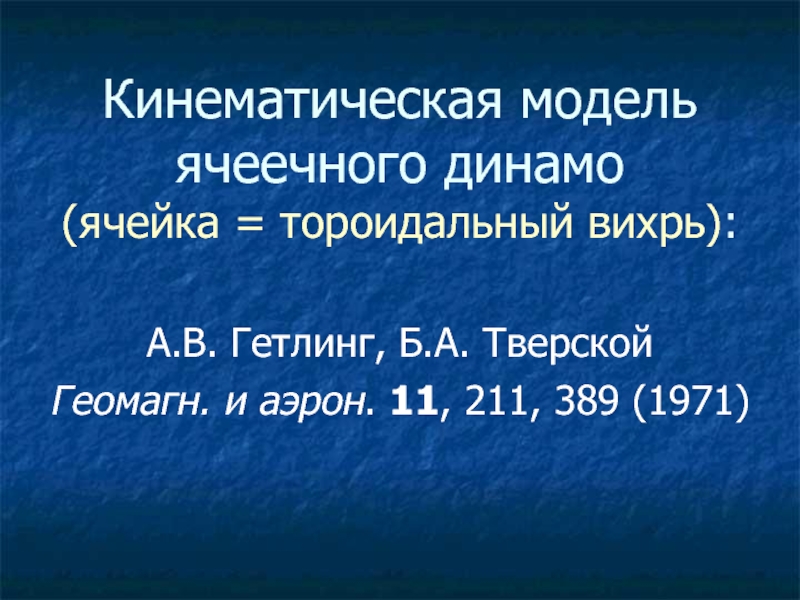

Кинематическая модель ячеечного динамо
(ячейка = тороидальный вихрь):
А.В. Гетлинг, Б.А. Тверской
Геомагн. и
аэрон. 11, 211, 389 (1971)
Слайд 6
Метод исследования:
численное моделирование ячеечной МГД-конвекции во вращающейся сферической оболочке

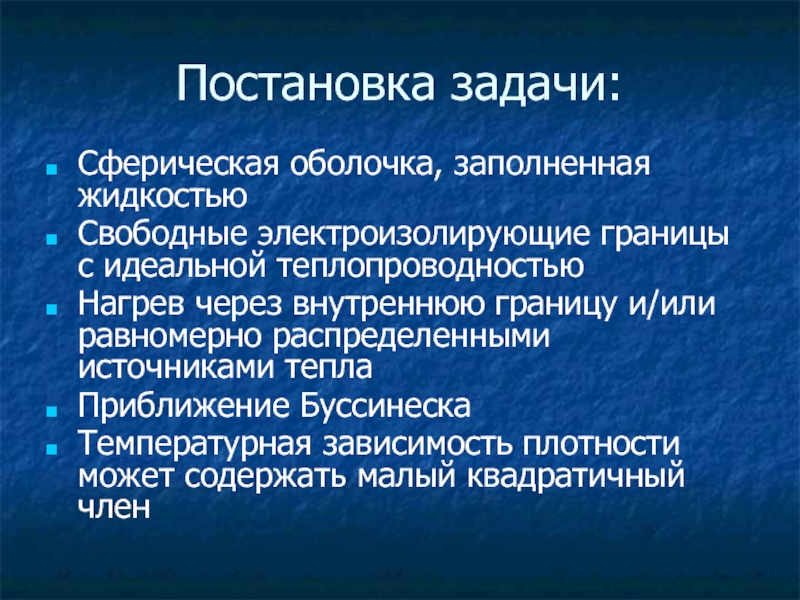

Слайд 7Постановка задачи:
Сферическая оболочка, заполненная жидкостью
Свободные электроизолирующие границы с идеальной теплопроводностью
Нагрев через
внутреннюю границу и/или равномерно распределенными источниками тепла
Приближение Буссинеска
Температурная зависимость плотности может содержать малый квадратичный член
Приближение Буссинеска
Температурная зависимость плотности может содержать малый квадратичный член
Слайд 9
Использованный псевдоспектральный алгоритм:
F.H. Busse, E. Grote, and A. Tilgner,
Stud. Geophys. Geod. 42, 211 (1998)
Слайд 12Случаи нагрева внутренними источниками тепла
Геометрический параметр: η =
0.6
Физические параметры: τ = 10, P = 1, Pm=30 или 200, Ri = 3000, Re = − 6000
Вычислительный параметр: m = 5
Физические параметры: τ = 10, P = 1, Pm=30 или 200, Ri = 3000, Re = − 6000
Вычислительный параметр: m = 5

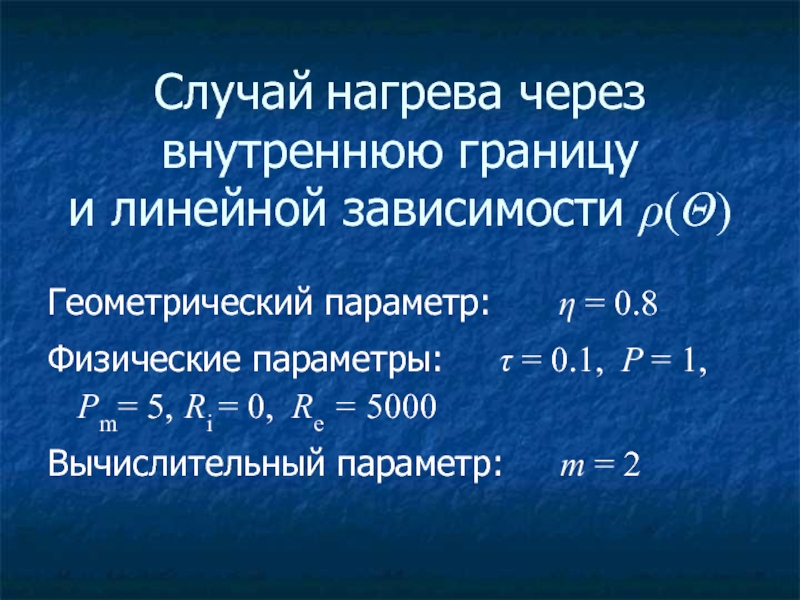

Слайд 26Случай нагрева через внутреннюю границу
и линейной зависимости ρ(Θ)
Геометрический параметр:
η = 0.8
Физические параметры: τ = 0.1, P = 1, Pm= 5, Ri = 0, Re = 5000
Вычислительный параметр: m = 2
Физические параметры: τ = 0.1, P = 1, Pm= 5, Ri = 0, Re = 5000
Вычислительный параметр: m = 2
Слайд 31Выводы
Локальные магнитные поля → биполярные конфигурации
Разрушаясь, они переходят в фоновые поля
В
полярных областях наблюдается вытеснение «старых» полей «новыми»
Наблюдаются изменения знака дипольной компоненты глобального поля
Энергия магнитного поля → перемежаемость
Наблюдаются изменения знака дипольной компоненты глобального поля
Энергия магнитного поля → перемежаемость
