GIDRA презентация

время гибкая, быстродействующая и чрезвычайно эффективная программа для инженеров, проектирующих и эксплуатирующих системы трубопроводов. Удобный графический диалог позволяет в кратчайшие сроки составить расчетную схему любой системы трубопроводов, быстро вносить в неё изменения, рассчитать широкий спектр возможных вариантов и выбрать наилучший.
Программа предназначена для выполнения гидравлических расчетов трубопроводов, в которых рабочими средами являются вода, пароводяная смесь, сухой насыщенный и перегретый пар как при до критическом , так и при сверхкритическом давлении. Программа внедрена и широко используется в институте «Теплоэлектропроект».

Особенности программы

на входе в трубопровод.

1.Определение максимальной пропускной способности трубопровода при заданных
давлении и энтальпии среды на входе и давлении на выходе (в приемном сосуде или при
атмосферном давлении).

Предусмотрено 2 типа расчетов: «Задание расхода» и «Расчет расхода». Оба выполняются с учетом возможного критического истечения в любом элементе расчетной схемы.

Диалог выбора варианта
расчета

источниках:
1. Гидравлический расчет котельных агрегатов (Нормативный метод). Энергия,1978.
2. Руководящие указания по проектированию станционных трубопроводов. Выпуск 1
Гидравлические расчеты, ЛО ТЭП, 1965.
3.РТМ 34, Расчет трубопроводов, том3, 1976.
4. Оборудование теплообменное АЭС. Расчет тепловой и гидравлический. РТМ.108.031.05-84.
5. Арматура энергетическая. Методы определения пропускной способности регулирующих органов и выбор оптимальной расходной характеристики,
РТМ 108.711.02-79.
6. Измерительные диафрагмы и сопла, ГОСТ8.563.1-97.
7. Выбор пускосбросного и пароприемного оборудования блоков атомных электростанций с кипящим реактором, РТМ.108.830.101-76.
8. Идельчик И.Е. Справочник по гидравлическим сопротивлениям , 1975.
9. Рудомино Б.В., Ремжин Ю.Н. Проектирование трубопроводов тепловых электростанций. Энергия,1970.
10. Л.Г.Лойцянский .Механика жидкости и газа (монография). Наука. М1970 (стр146-149).
11. Расчет защиты расширителя непрерывной продувки барабанных котлов от превышения давления ВТИ,ТЭП (к И.С.3ЦПК 130-Т,1986).

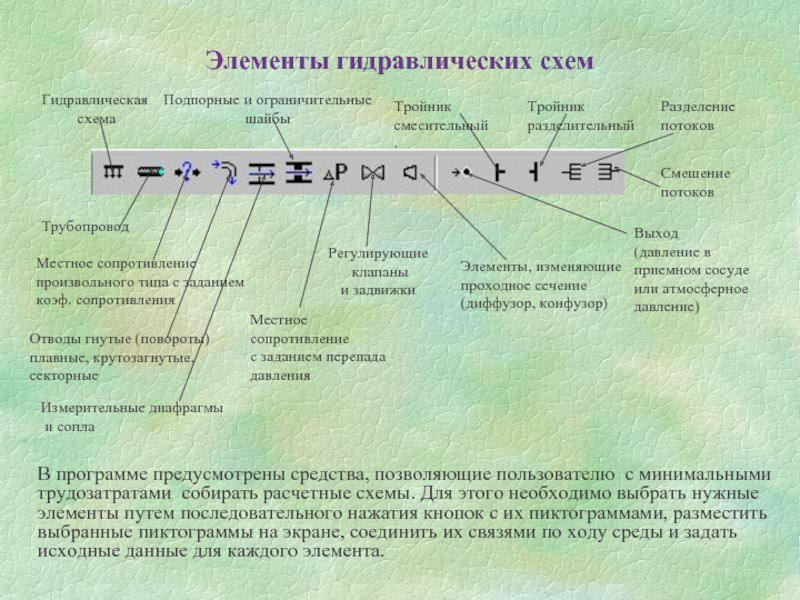

с минимальными трудозатратами собирать расчетные схемы. Для этого необходимо выбрать нужные элементы путем последовательного нажатия кнопок с их пиктограммами, разместить выбранные пиктограммы на экране, соединить их связями по ходу среды и задать исходные данные для каждого элемента.

Гидравлическая
схема

Трубопровод

Местное сопротивление
произвольного типа с заданием коэф. сопротивления

Местное сопротивление
с заданием перепада
давления

Отводы гнутые (повороты)
плавные, крутозагнутые,
секторные

Подпорные и ограничительные
шайбы

Регулирующие
клапаны
и задвижки

Элементы, изменяющие
проходное сечение
(диффузор, конфузор)

Выход
(давление в приемном сосуде или атмосферное
давление)

Тройник смесительный
.

Тройник разделительный

Смешение
потоков

Разделение
потоков

Измерительные диафрагмы
и сопла

В специальном диалоге обязательно должен быть указан первый элемент.
3. Последним элементом расчетной схемы является элемент «Выход».
4. В случае изменения внутреннего диаметра трубопровода должен быть вставлен специальный элемент (диффузор или конфузор).

Р бар

Н кДж/кг

Д кг/с

Т град С

во всех параллельных потоках (ветках схемы), обеспечивающие равенство давлений среды на выходе из каждой ветки. При этом, в отличие от аналогичных программ, расчет осуществляется по точным формулам ( без линеаризации зависимости перепада давления в трубопроводе от расхода).
Далее представлены особенности расчета отдельных элементов.

Р бар

Н кД/кг

Д кг/с

Т град С

повышения точности расчетов трубопроводы разделяются по длине на достаточно малые участки - «зоны». Особенно важно разделение на зоны трубопроводов с 2-х фазной средой и/или при расходах, близких к критическим .

Изменение статического давления
по длине трубопровода

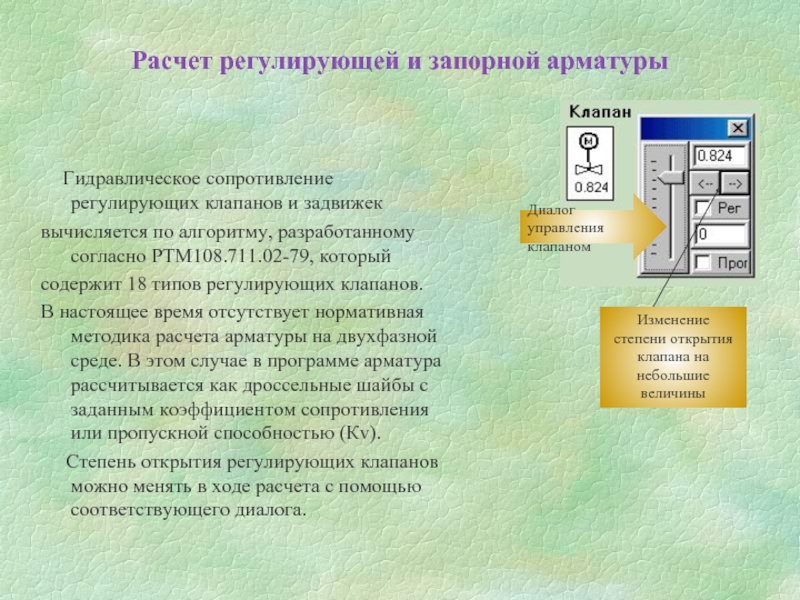

задвижек
вычисляется по алгоритму, разработанному согласно РТМ108.711.02-79, который
содержит 18 типов регулирующих клапанов.
В настоящее время отсутствует нормативная методика расчета арматуры на двухфазной среде. В этом случае в программе арматура рассчитывается как дроссельные шайбы с заданным коэффициентом сопротивления или пропускной способностью (Кv).
Степень открытия регулирующих клапанов можно менять в ходе расчета с помощью соответствующего диалога.

Изменение
степени открытия
клапана на
небольшие
величины

Диалог управления
клапаном

ходе расчета. Для этого предусмотрен специальный клапан, изменяя степень открытия которого можно подобрать диаметр шайбы, обеспечивающий требуемый расход или перепад давления. Это особенно удобно в случае последовательной установки нескольких шайб (шайбового набора). Если клапан открыт полностью, то дросселирование на шайбе отсутствует. Это дает возможность определить оптимальное число шайб в наборе и перепад давления на каждой из них.

Признак изменения
диаметра шайбы

1. В программе разработана оригинальная методика определения критического расхода двухфазной среды в дроссельных шайбах

с углом 60 градусов;
сварные с углом 90 градусов.

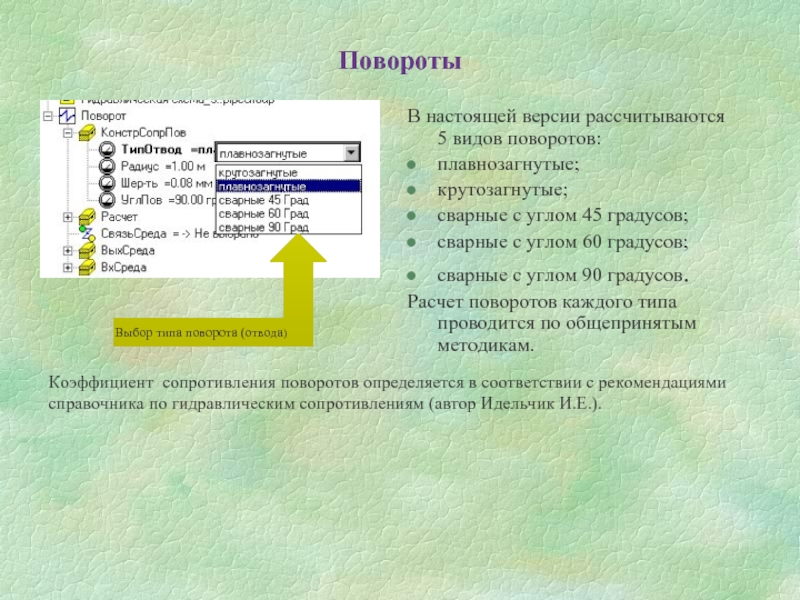

Расчет поворотов каждого типа проводится по общепринятым методикам.

Выбор типа поворота (отвода)

Коэффициент сопротивления поворотов определяется в соответствии с рекомендациями справочника по гидравлическим сопротивлениям (автор Идельчик И.Е.).

дереве элемента;
с помощью табличных отчетов.
Пользователь имеет возможность выбрать любой способ задания, что создает дополнительные удобства

Задание исходных данных в
таблице элемента

Задание исходных данных в
дереве элемента

Задание исходных данных в таблице отчета. В этом случае в таблицу выводятся все элементы расчетной схемы данного типа, например, трубопроводы

каждого параметра с помощью команды «Размерность», доступной из меню «Настройки».Сохранить информацию о размерности можно как в текущем сеансе (команда «Временное хранение»), так и для последующих сеансов (команда «Постоянное хранение»).
Печать результатов расчета. Результаты расчета и исходные данные печатаются в таблицах. Пользователь может воспользоваться готовой формой таблиц или при при желании создать новые формы таблиц вывода информации.
Экспорт в Excel. Данные, содержащиеся в таблице, можно экспортировать в Еxcel для дальнейшей обработки. Возможна также передача данных из файла Excel в программу
