Геометрические основы построения чертежа презентация
Содержание
- 1. Геометрические основы построения чертежа
- 2. 07/16/2018 Изучаемые вопросы Деление окружности на равные части; Сопряжения; Уклон, конусность
- 3. 07/16/2018 Деление окружности на равные части Практическое
- 4. 07/16/2018 Работа Иоганна Кеплера (1571-1630)
- 5. 07/16/2018 Исследования Альбрехта Дюрера (1471-1528) Правила построения
- 6. 07/16/2018 Практическое применение деления окружности Эмблемы, логотипы
- 7. 07/16/2018 Практическое применение деления окружности
- 8. 07/16/2018
- 9. 07/16/2018 Деление окружности на 3,6,12 частей
- 10. 07/16/2018 Деление окружности на 5 и 10 частей
- 11. 07/16/2018 Деление окружности на 7 частей Из
- 12. 07/16/2018 Сопряжение Сопряжение – это плавный переход
- 13. 07/16/2018 Практическое применение сопряжений
- 14. 07/16/2018 Плавный переход от стартовой поверхности к поверхности взлета спортсмена
- 15. 07/16/2018
- 16. 07/16/2018 Чтобы создать рукоятки инструментов, конструктор
- 17. 07/16/2018 Практическое применение сопряжений Острые
- 18. 07/16/2018 Определения Центр сопряжения, Радиус сопряжения, Точки сопряжения, Сопрягаемые поверхности, Сопрягающая дуга.
- 19. 07/16/2018 Сопряжение двух прямых Определить центр сопряжения

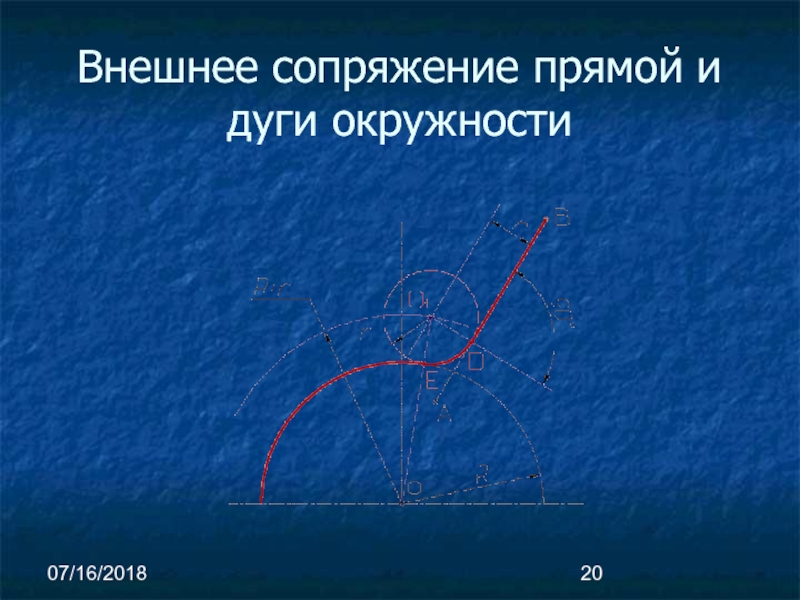

- 20. 07/16/2018 Внешнее сопряжение прямой и дуги окружности
- 21. 07/16/2018 Внутреннее сопряжение прямой и дуги окружности
- 22. 07/16/2018 Внешнее сопряжение двух дуг окружностей
- 23. 07/16/2018 Внутреннее сопряжение двух дуг окружностей

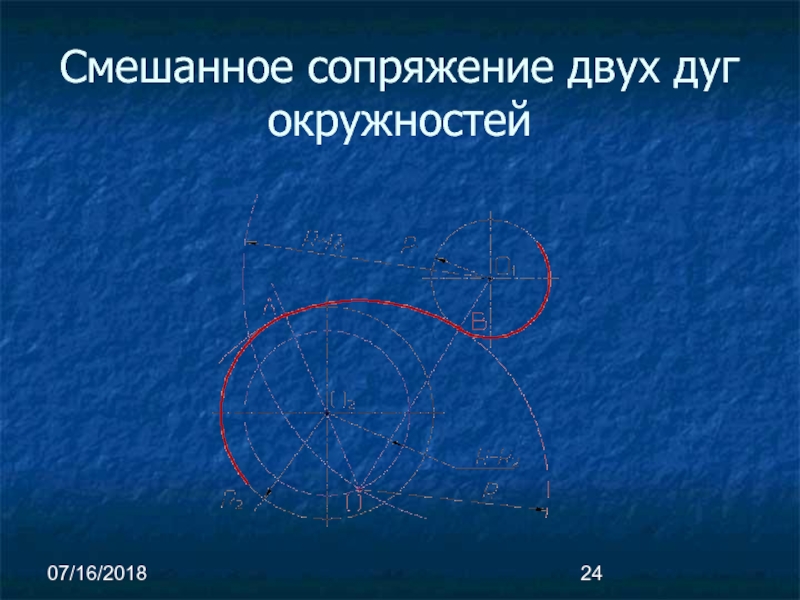

- 24. 07/16/2018 Смешанное сопряжение двух дуг окружностей
- 25. 07/16/2018 Уклон и Конусность Уклон – величина,
- 26. 07/16/2018 Конусность Конусность – отношение разности диаметров
- 27. 07/16/2018 Конусность К = D-d/l d
- 28. 07/16/2018 Закрепление 1. Как выполнить чертеж цветка,
07/16/2018 Изучаемые вопросы Деление окружности на равные части; Сопряжения; Уклон, конусность
Слайд 307/16/2018
Деление окружности на равные части
Практическое применение деления окружности на равные части;
Деление
окружности на 3,5,6,7,10,12 частей
Слайд 507/16/2018
Исследования Альбрехта Дюрера
(1471-1528)
Правила построения правильных многоугольников с 3,4,5…16-ю сторонами;
Методы деления окружностей;
Составление
орнаментов из многоугольников.
Слайд 607/16/2018
Практическое применение деления окружности
Эмблемы, логотипы и товарные знаки различных фирм.
Изготовление орденов,
медалей, монет, ювелирных украшений.
Различные орнаменты
Различные орнаменты

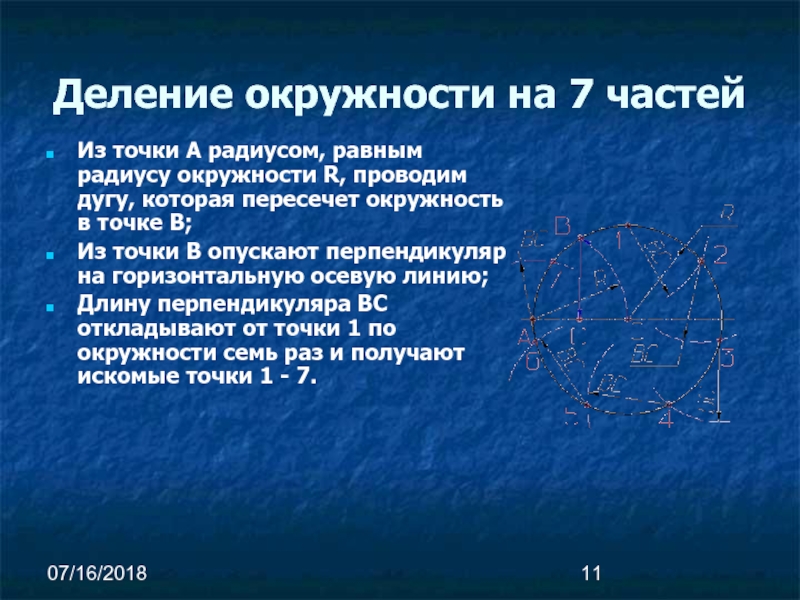

Слайд 1107/16/2018
Деление окружности на 7 частей
Из точки А радиусом, равным радиусу окружности
R, проводим дугу, которая пересечет окружность в точке В;
Из точки В опускают перпендикуляр на горизонтальную осевую линию;
Длину перпендикуляра ВС откладывают от точки 1 по окружности семь раз и получают искомые точки 1 - 7.
Из точки В опускают перпендикуляр на горизонтальную осевую линию;
Длину перпендикуляра ВС откладывают от точки 1 по окружности семь раз и получают искомые точки 1 - 7.

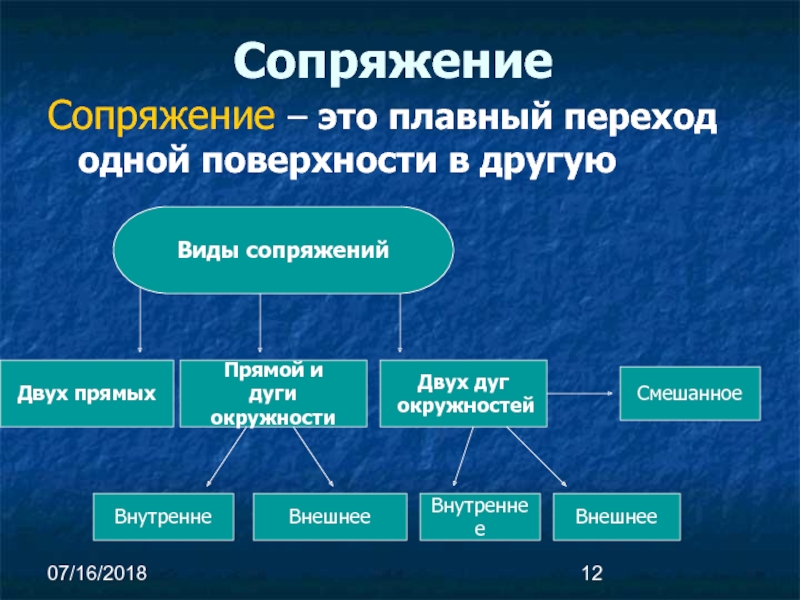

Слайд 1207/16/2018
Сопряжение
Сопряжение – это плавный переход одной поверхности в другую
Виды сопряжений
Двух прямых
Прямой
и
дуги окружности
дуги окружности
Двух дуг
окружностей
Внутренне
Внешнее
Внутреннее
Внешнее
Смешанное

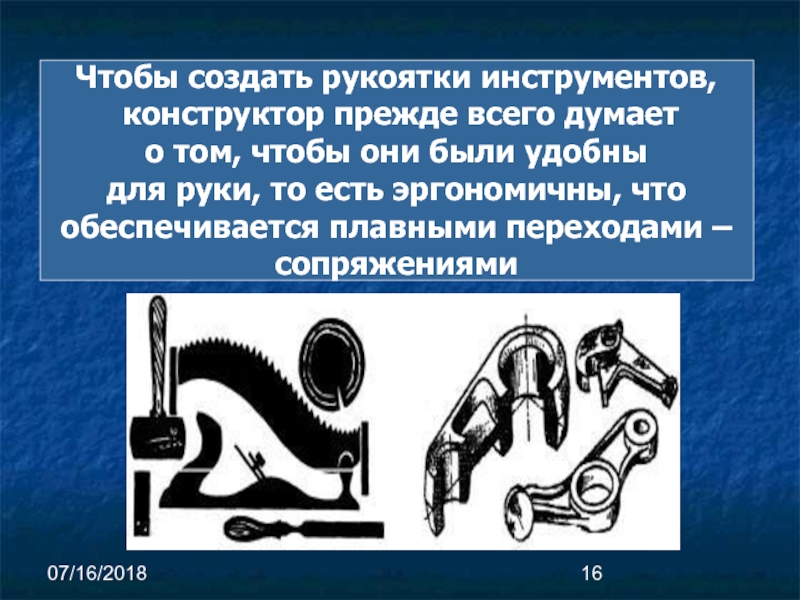

Слайд 1607/16/2018
Чтобы создать рукоятки инструментов,
конструктор прежде всего думает
о том, чтобы они
были удобны
для руки, то есть эргономичны, что
обеспечивается плавными переходами –
сопряжениями
для руки, то есть эргономичны, что
обеспечивается плавными переходами –
сопряжениями
Слайд 1707/16/2018
Практическое применение сопряжений
Острые выступы на мебели не просто не
практичны и не функциональны, а подчас опасны: об углы можно больно удариться. Поэтому чаще всего вы встречаете мебель со скругленными формами

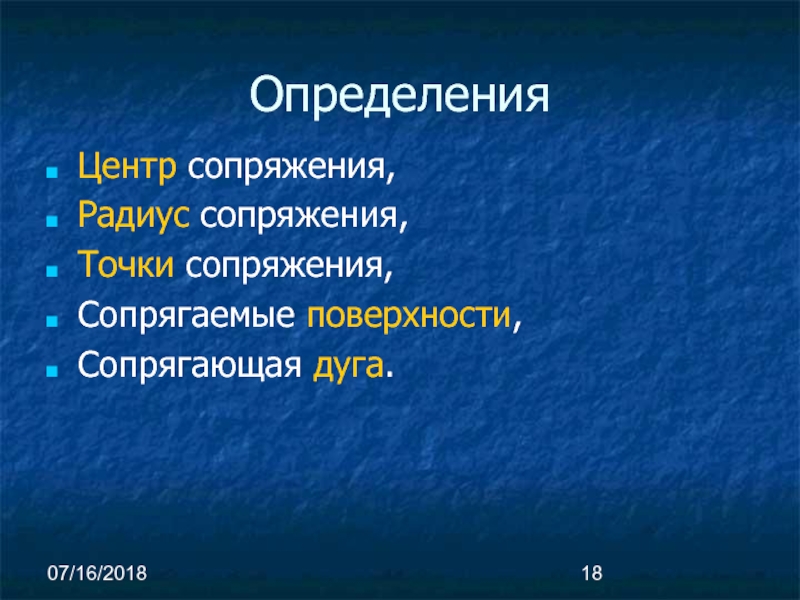

Слайд 1807/16/2018
Определения
Центр сопряжения,
Радиус сопряжения,
Точки сопряжения,
Сопрягаемые поверхности,
Сопрягающая дуга.

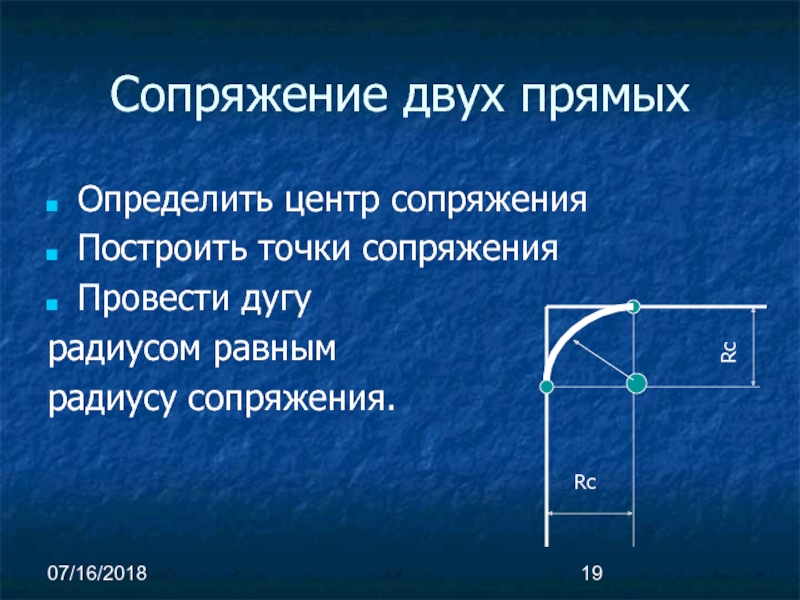

Слайд 1907/16/2018
Сопряжение двух прямых
Определить центр сопряжения
Построить точки сопряжения
Провести дугу
радиусом равным
радиусу сопряжения.
Rc
Rc
Слайд 2507/16/2018
Уклон и Конусность
Уклон – величина, характеризующая наклон одной прямой относительно другой.
1:3
20%
100
20
3
1
Слайд 2607/16/2018
Конусность
Конусность – отношение разности диаметров двух поперечных сечений конуса к расстоянию
между ними.

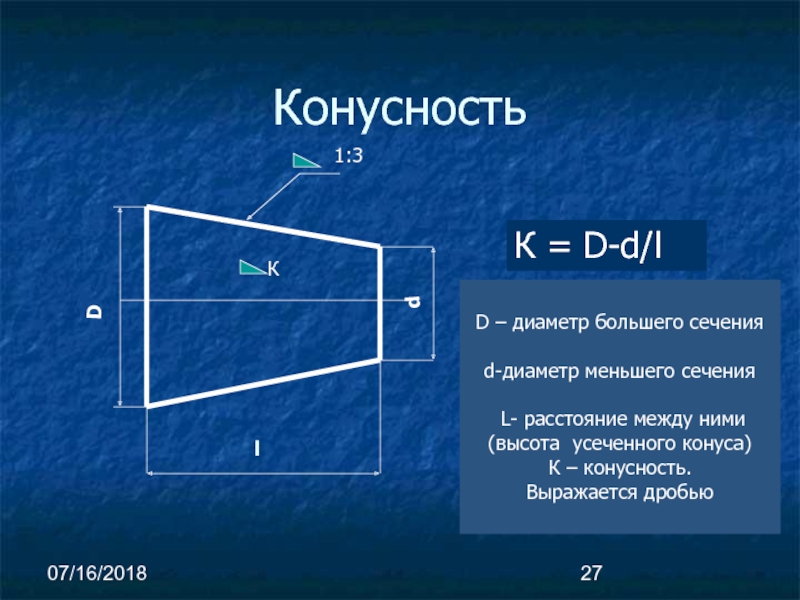

Слайд 2707/16/2018
Конусность
К = D-d/l
d
l
D
К
1:3
D – диаметр большего сечения
d-диаметр меньшего сечения
L- расстояние
между ними
(высота усеченного конуса)
К – конусность.
Выражается дробью
(высота усеченного конуса)
К – конусность.
Выражается дробью
Слайд 2807/16/2018
Закрепление
1. Как выполнить чертеж цветка, изображенного на коврике слона?
2. Определите, какие
сопряжения
применялись при выполнении
Рисунка «Слоник»?
3. Каковы значения всех радиусов сопряжения на чертеже?
применялись при выполнении
Рисунка «Слоник»?
3. Каковы значения всех радиусов сопряжения на чертеже?
