Генераторы несинусоидальных напряжений презентация
Содержание
- 1. Генераторы несинусоидальных напряжений

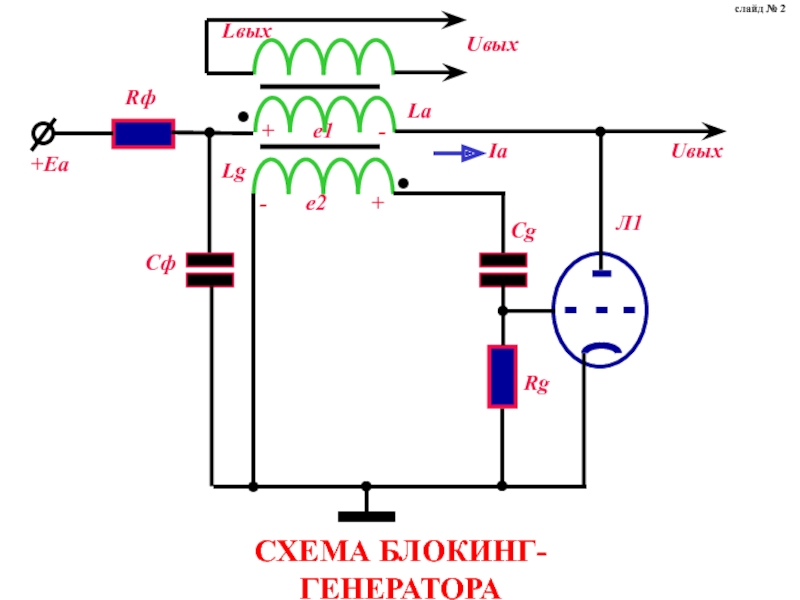

- 2. СХЕМА БЛОКИНГ-ГЕНЕРАТОРА слайд № 2

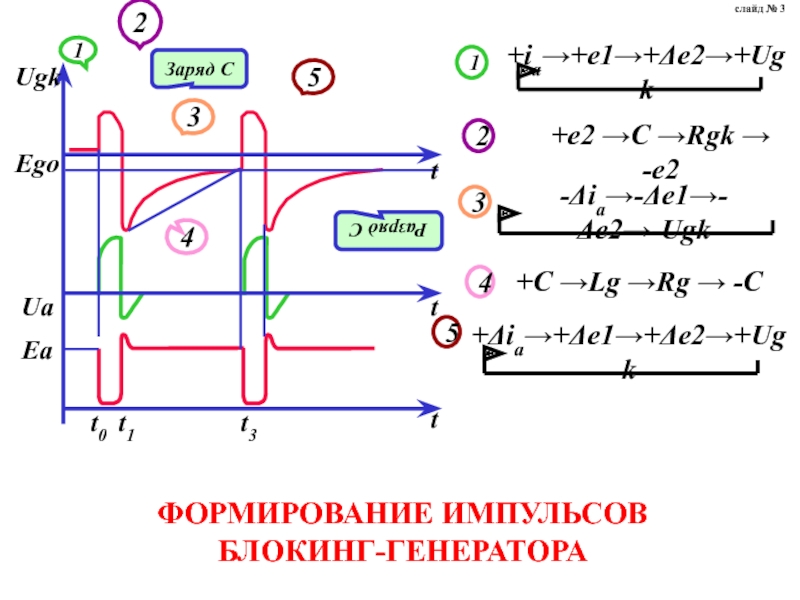

- 3. ФОРМИРОВАНИЕ ИМПУЛЬСОВ БЛОКИНГ-ГЕНЕРАТОРА слайд № 3
- 4. БЛОКИНГ-ГЕНЕРАТОР С ПОВЫШЕННОЙ СТАБИЛЬНОСТЬЮ ИМПУЛЬСОВ (ДЛИННАЯ ЛИНИЯ В ЦЕПИ СЕТКИ) слайд №4
- 5. БЛОКИНГ-ГЕНЕРАТОР С ПОВЫШЕННОЙ СТАБИЛЬНОСТЬЮ ИМПУЛЬСОВ
- 6. Ug БЛОКИНГ-ГЕНЕРАТОР С КОЛЕБАТЕЛЬНЫМ КОНТУРОМ В ЦЕПИ СЕТКИ слайд № 6

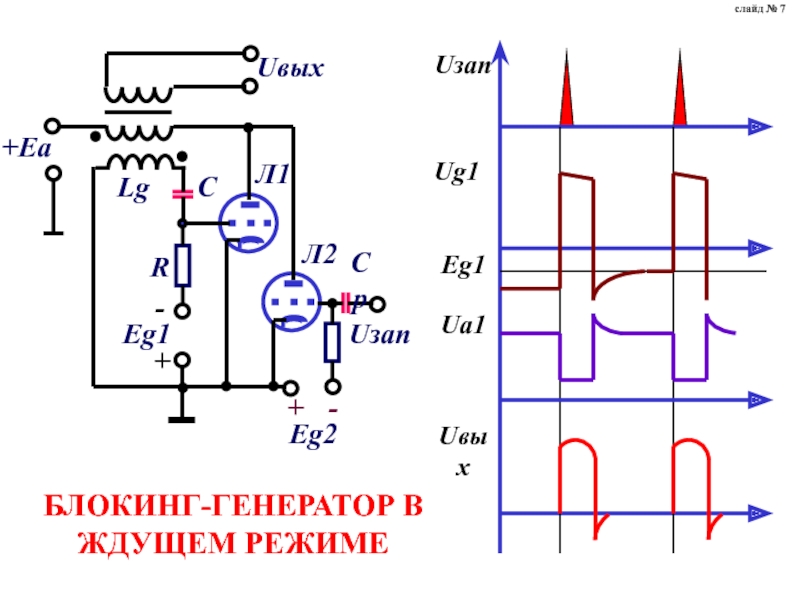

- 7. БЛОКИНГ-ГЕНЕРАТОР В ЖДУЩЕМ РЕЖИМЕ слайд № 7
- 8. СХЕМА БЛОКИНГ-ГЕНЕРАТОРА В РЕЖИМЕ СИНХРОНИЗАЦИИ слайд № 8

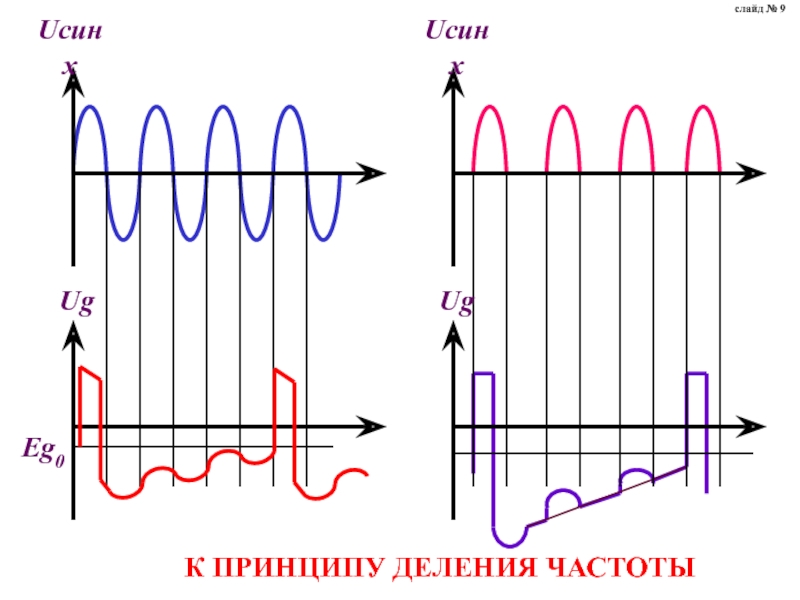

- 9. слайд № 9
- 10. Параметры пилообразного напряжения. длительность tр –

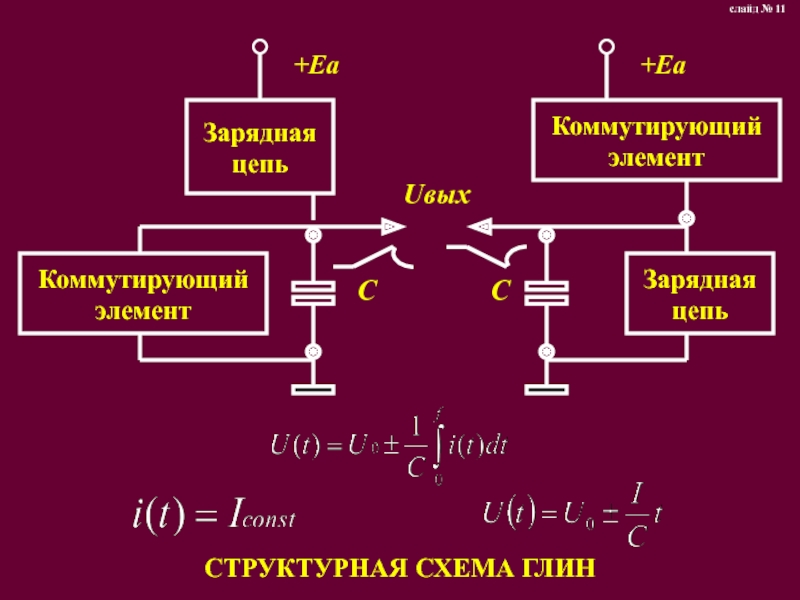

- 11. СТРУКТУРНАЯ СХЕМА ГЛИН слайд № 11

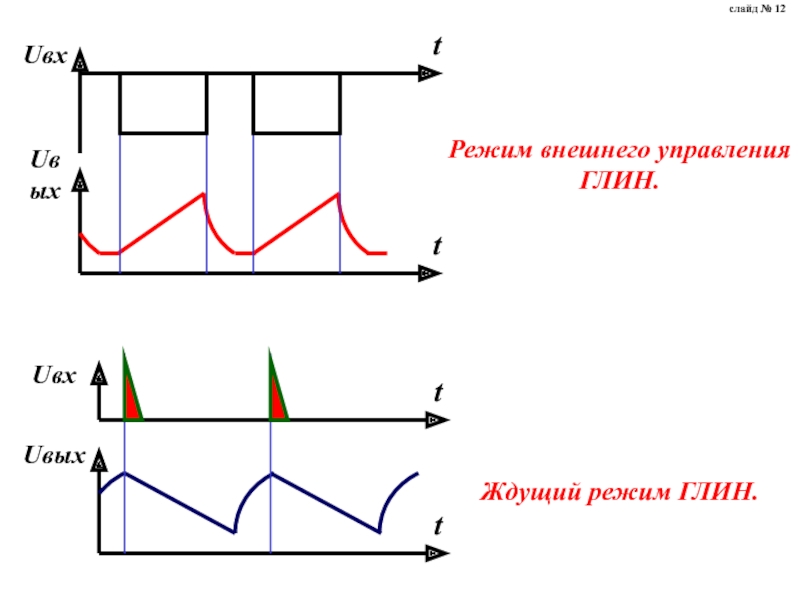

- 12. слайд № 12

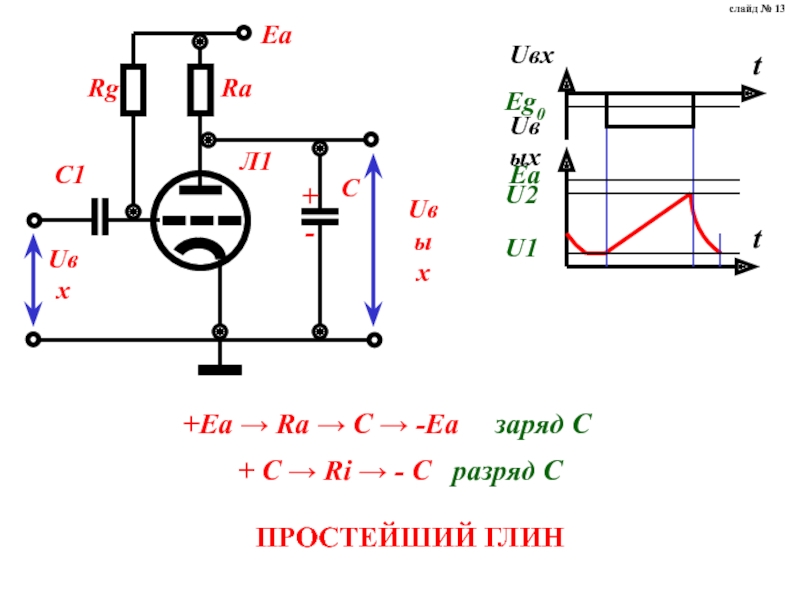

- 13. ПРОСТЕЙШИЙ ГЛИН слайд № 13

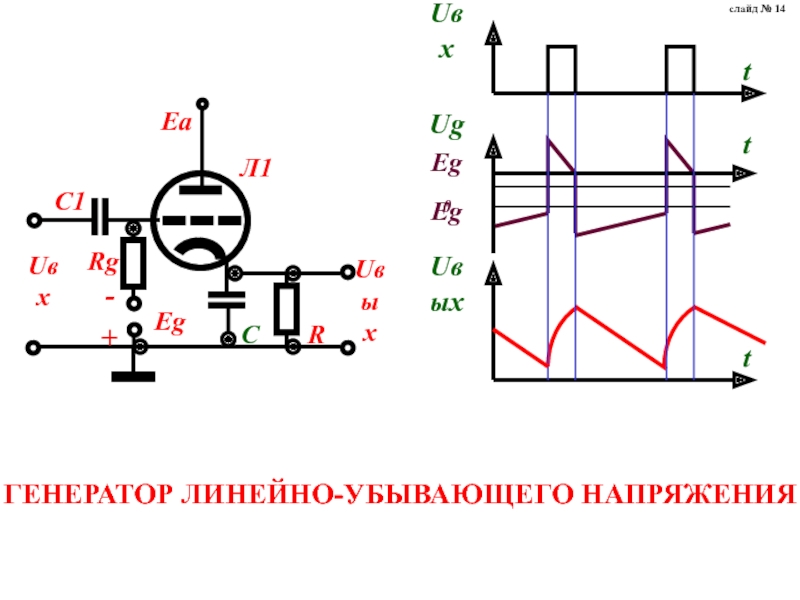

- 14. ГЕНЕРАТОР ЛИНЕЙНО-УБЫВАЮЩЕГО НАПРЯЖЕНИЯ слайд № 14

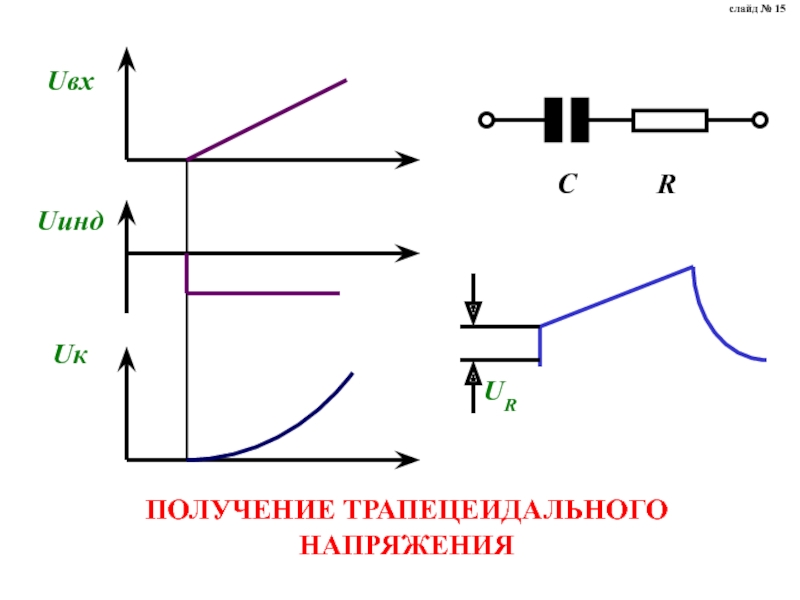

- 15. ПОЛУЧЕНИЕ ТРАПЕЦЕИДАЛЬНОГО НАПРЯЖЕНИЯ слайд № 15
- 16. Вывод: Простейшие ГЛИН обладают низкой

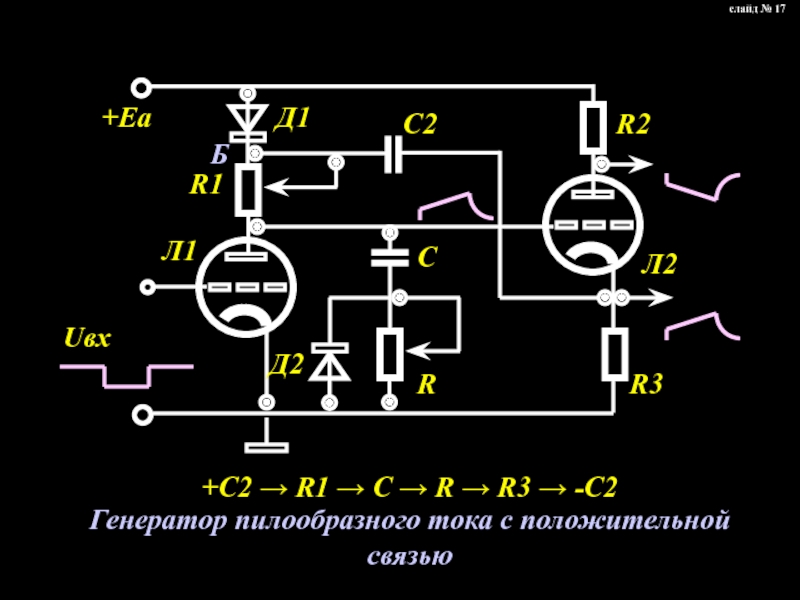

- 17. Генератор пилообразного тока с положительной связью +C2

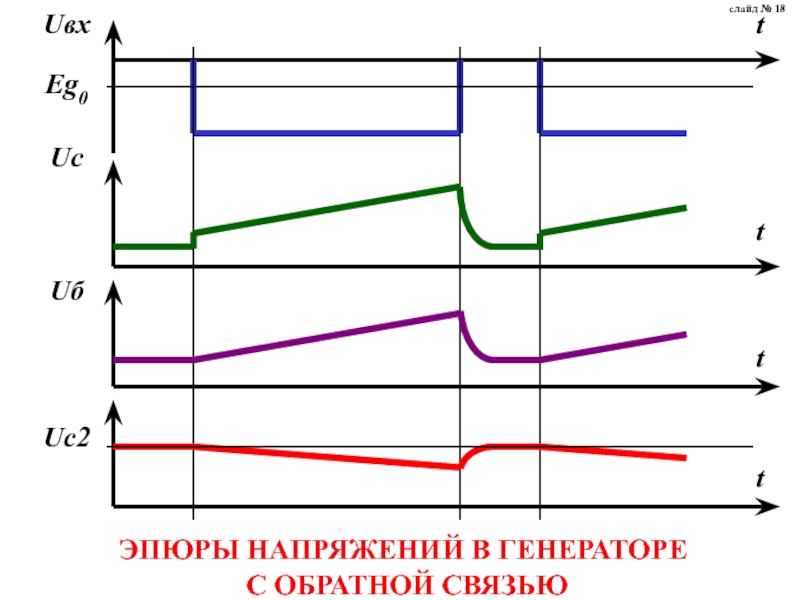

- 18. ЭПЮРЫ НАПРЯЖЕНИЙ В ГЕНЕРАТОРЕ С ОБРАТНОЙ СВЯЗЬЮ слайд № 18

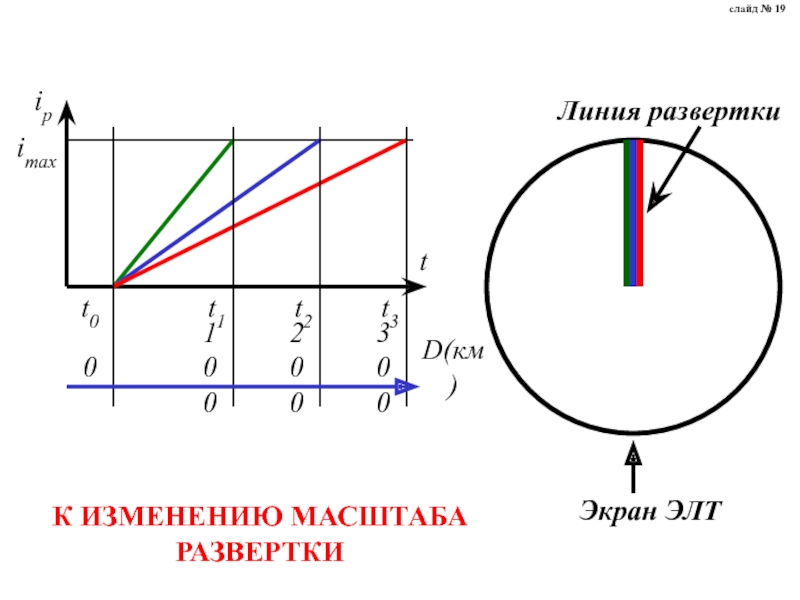

- 19. К ИЗМЕНЕНИЮ МАСШТАБА РАЗВЕРТКИ слайд № 19
- 20. Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ СОВРЕМЕННЫХ РЛС Занятие

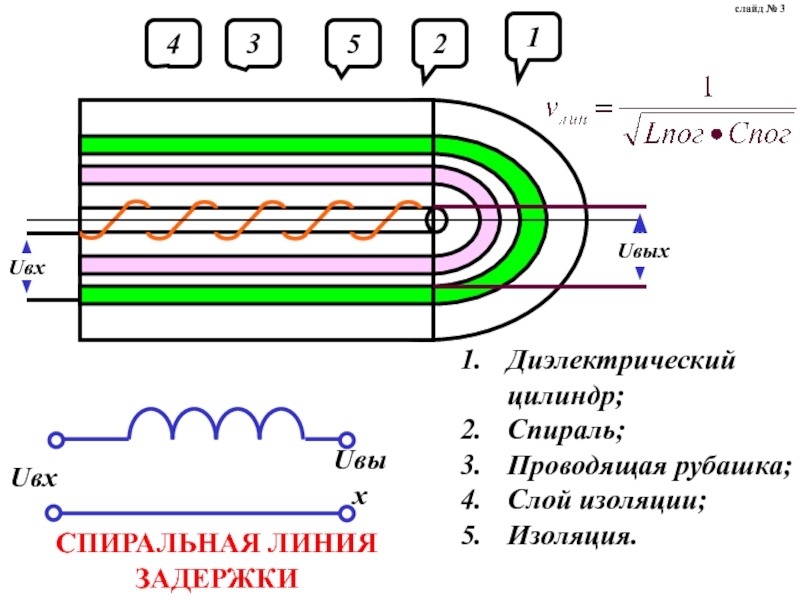

- 21. СПИРАЛЬНАЯ ЛИНИЯ ЗАДЕРЖКИ слайд № 3

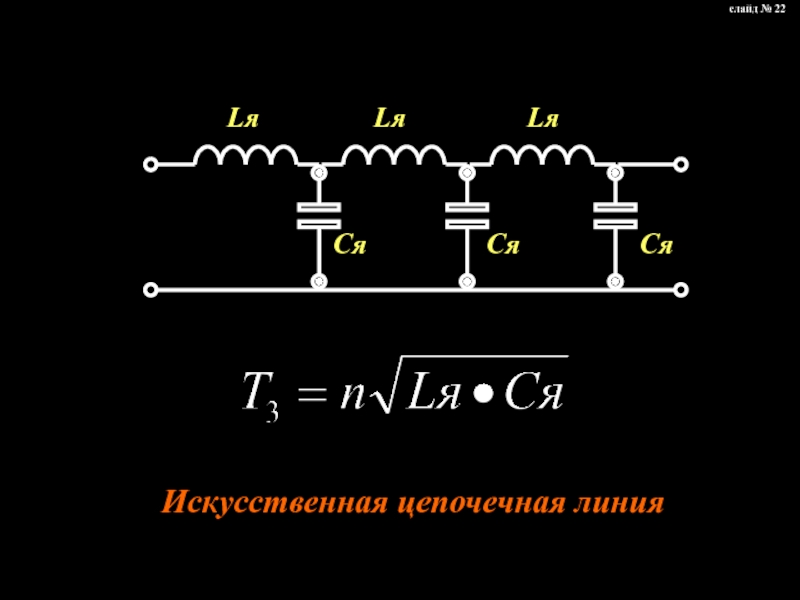

- 22. Искусственная цепочечная линия слайд № 22

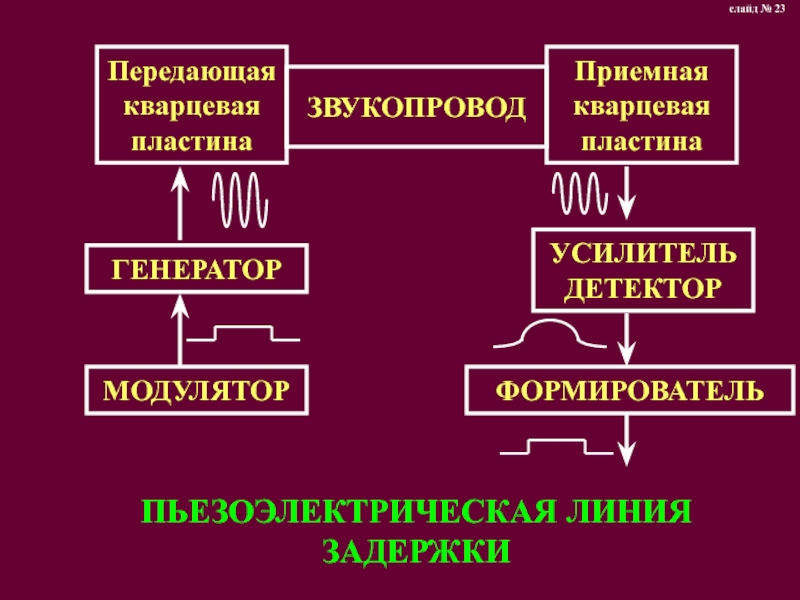

- 23. ПЬЕЗОЭЛЕКТРИЧЕСКАЯ ЛИНИЯ ЗАДЕРЖКИ слайд № 23

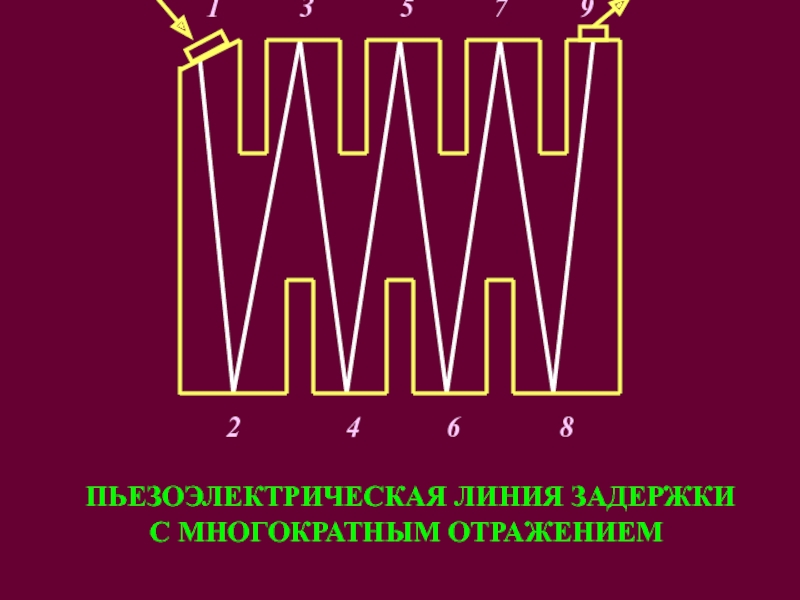

- 24. ПЬЕЗОЭЛЕКТРИЧЕСКАЯ ЛИНИЯ ЗАДЕРЖКИ С МНОГОКРАТНЫМ ОТРАЖЕНИЕМ

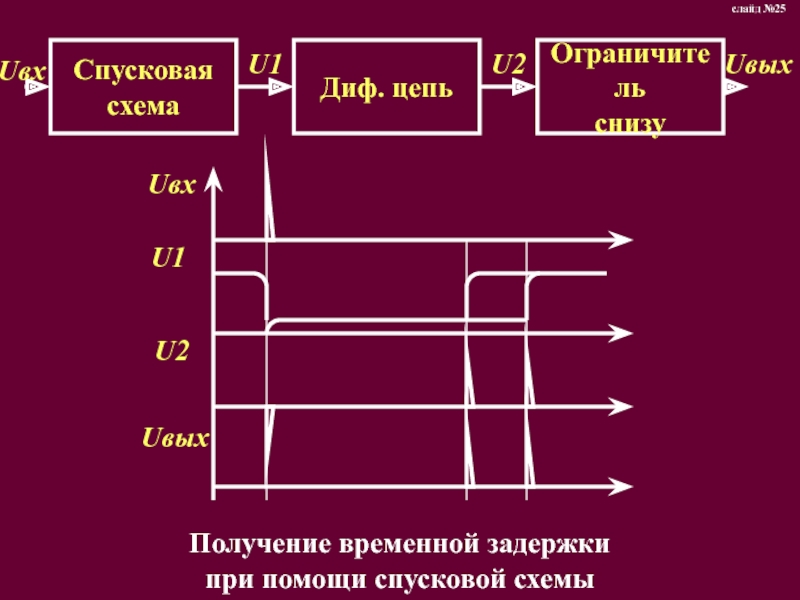

- 25. Получение временной задержки при помощи спусковой схемы слайд №25
- 26. СХЕМА СОВПАДЕНИЯ НА ДВА ВХОДА слайд № 26
- 27. СТРУКТУРНАЯ СХЕМА НАКОПЛЕНИЯ СИГНАЛОВ С ЛИНИЯМИ ЗАДЕРЖКИ слайд № 27
- 28. U2 = ± a1•U11 ± a1•U12 ±…

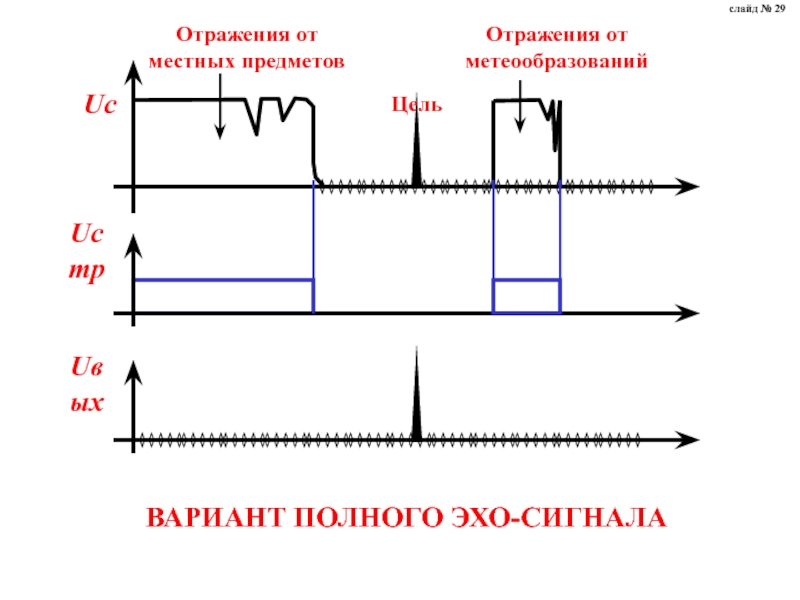

- 29. ВАРИАНТ ПОЛНОГО ЭХО-СИГНАЛА слайд № 29

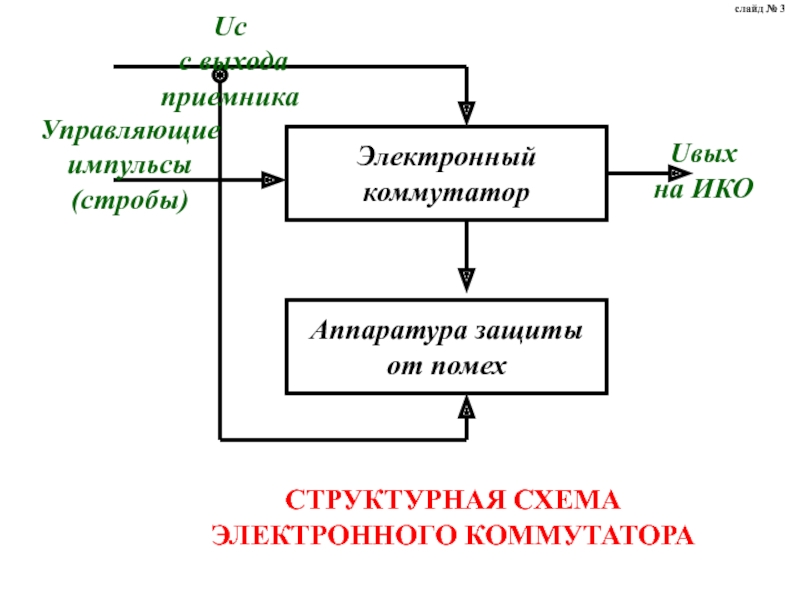

- 30. СТРУКТУРНАЯ СХЕМА ЭЛЕКТРОННОГО КОММУТАТОРА слайд № 3

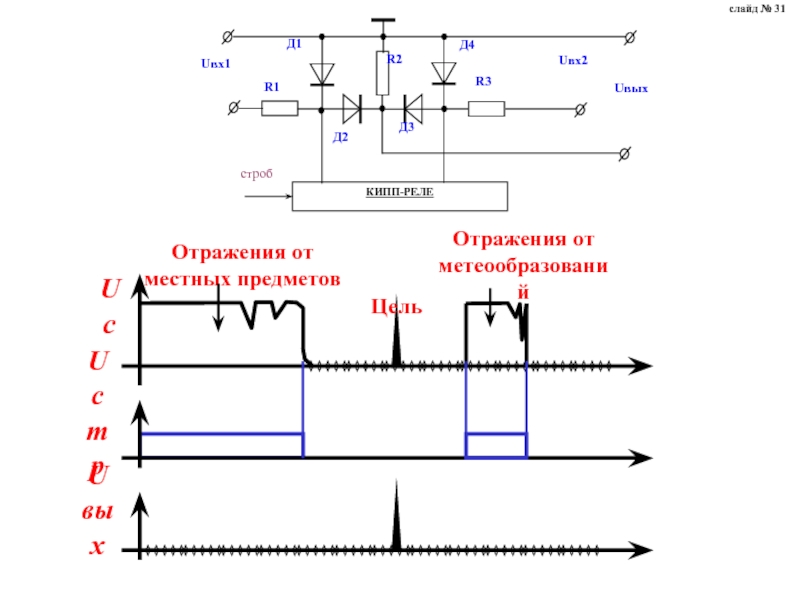

- 31. слайд № 31
- 32. КАТОДНЫЙ ПОВТОРИТЕЛЬ слайд № 32

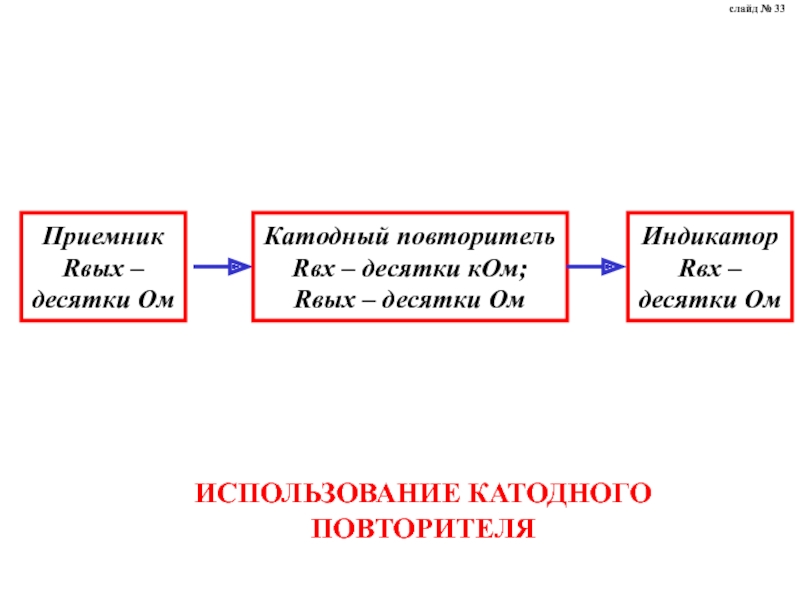

- 33. ИСПОЛЬЗОВАНИЕ КАТОДНОГО ПОВТОРИТЕЛЯ слайд № 33
- 34. Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ СОВРЕМЕННЫХ РЛС Занятие
- 35. Разомкнутая САУ ЗАМКНУТАЯ САУ слайд № 35
- 36. tр – время регулирования (переходного процесса) –
- 37. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ИЗМЕРИТЕЛЬНОГО ЭЛЕМЕНТА слайд № 37
- 38. Под датчиком сигнала понимают устройство с одним

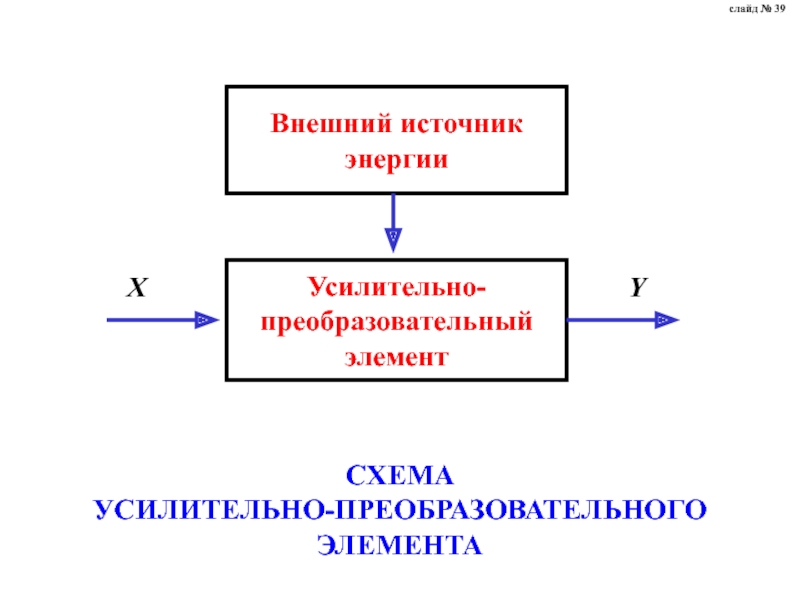

- 39. CХЕМА УСИЛИТЕЛЬНО-ПРЕОБРАЗОВАТЕЛЬНОГО ЭЛЕМЕНТА слайд № 39
- 40. Роторная обмотка Статорная обмотка КОНТАКТНЫЙ СЕЛЬСИН С ОДНОФАЗНОЙ РОТОРНОЙ ОБМОТКОЙ слайд № 40
- 41. КОНТАКТНЫЙ СЕЛЬСИН С ОДНОФАЗНОЙ СТАТОРНОЙ ОБМОТКОЙ Статорная обмотка Роторная обмотка слайд № 41

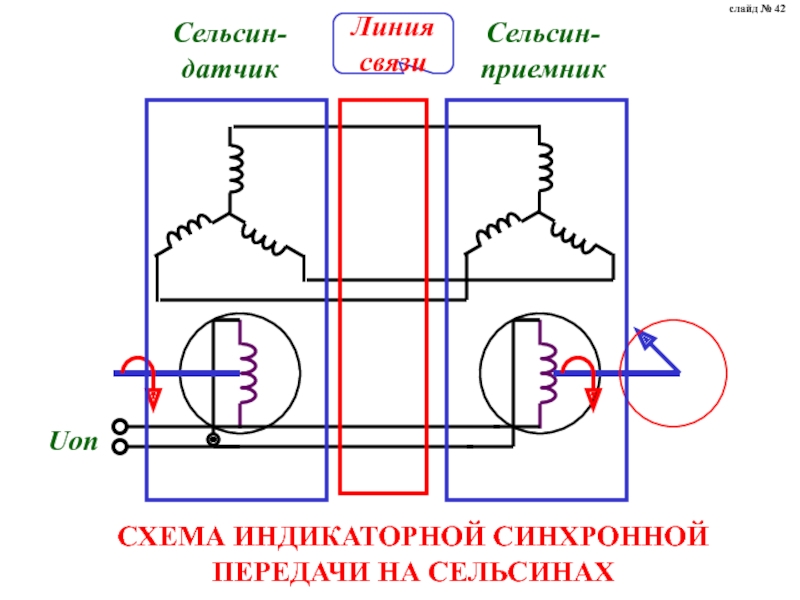

- 42. СХЕМА ИНДИКАТОРНОЙ СИНХРОННОЙ ПЕРЕДАЧИ НА СЕЛЬСИНАХ слайд № 42

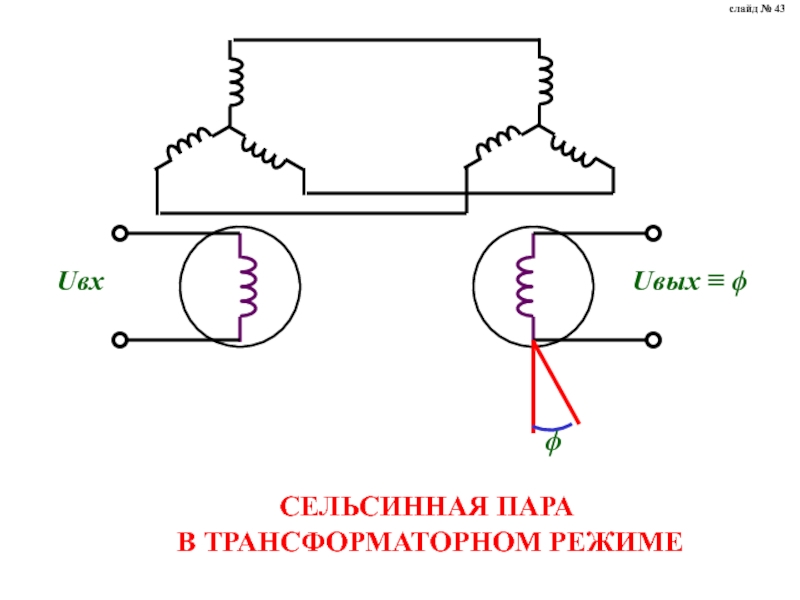

- 43. СЕЛЬСИННАЯ ПАРА В ТРАНСФОРМАТОРНОМ РЕЖИМЕ слайд № 43
- 44. E1 = Em cos X E2 =
- 45. Евых = Е11+Е21+Е31 = = Е1m1cos y
- 46. Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ СОВРЕМЕННЫХ РЛС Занятие
- 47. СТРУКТУРНАЯ СХЕМА ЭЛЕКТРОСТАНЦИИ слайд № 47

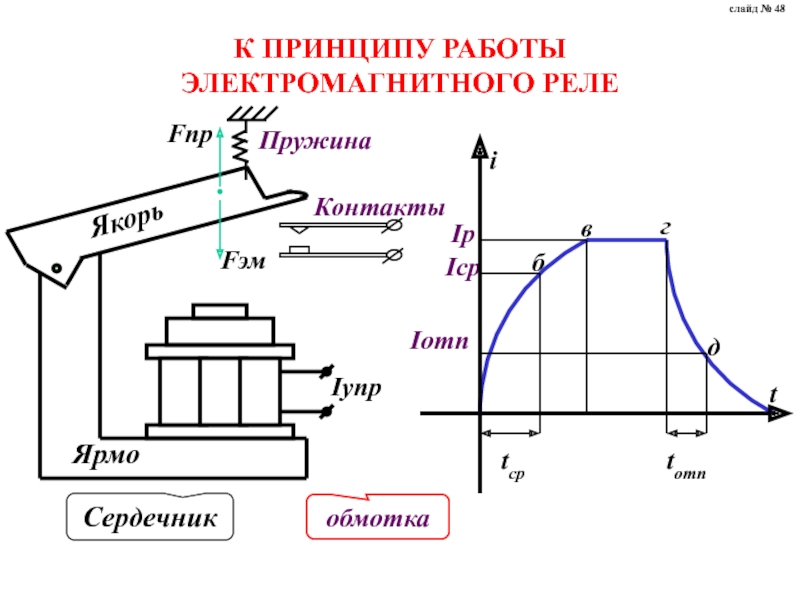

- 48. К ПРИНЦИПУ РАБОТЫ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ слайд № 48
- 49. ОБОЗНАЧЕНИЕ ОБМОТОК РЕЛЕ слайд № 49

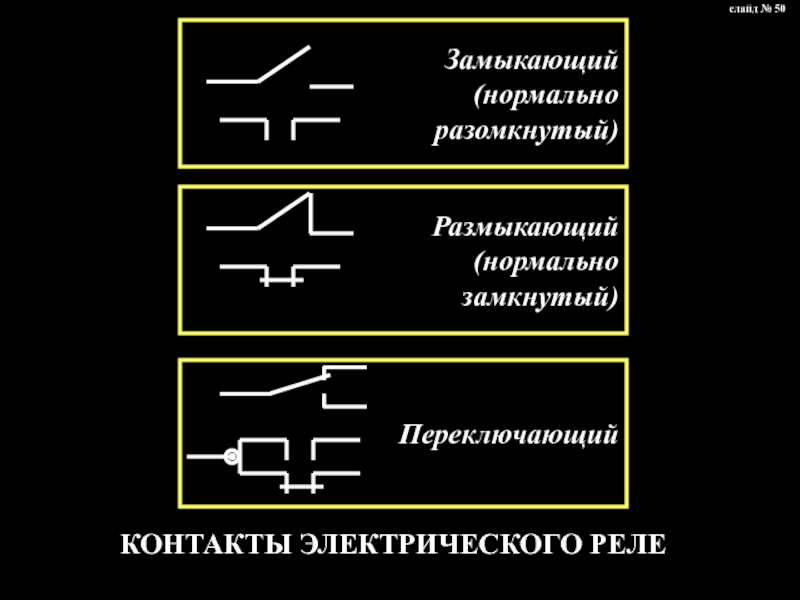

- 50. КОНТАКТЫ ЭЛЕКТРИЧЕСКОГО РЕЛЕ слайд № 50
- 51. ПОЛЯРИЗОВАННОЕ РЕЛЕ слайд № 51

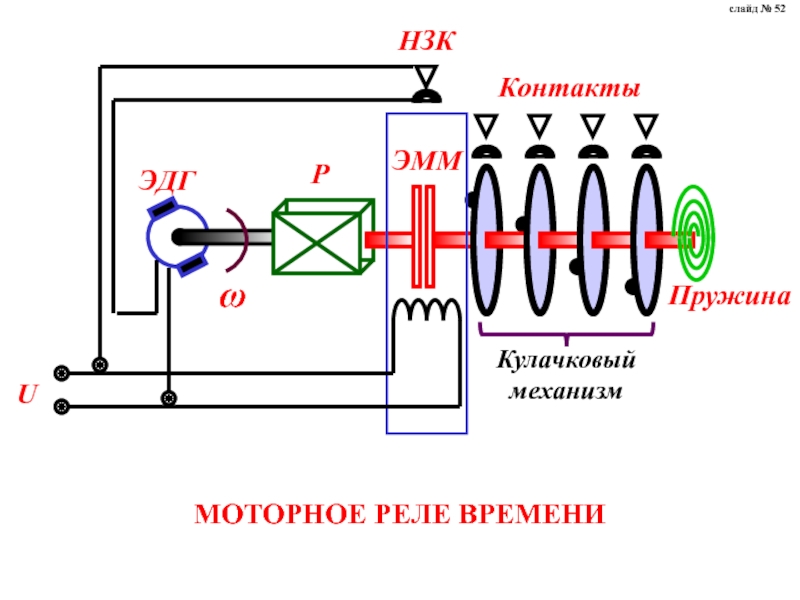

- 52. МОТОРНОЕ РЕЛЕ ВРЕМЕНИ слайд № 52

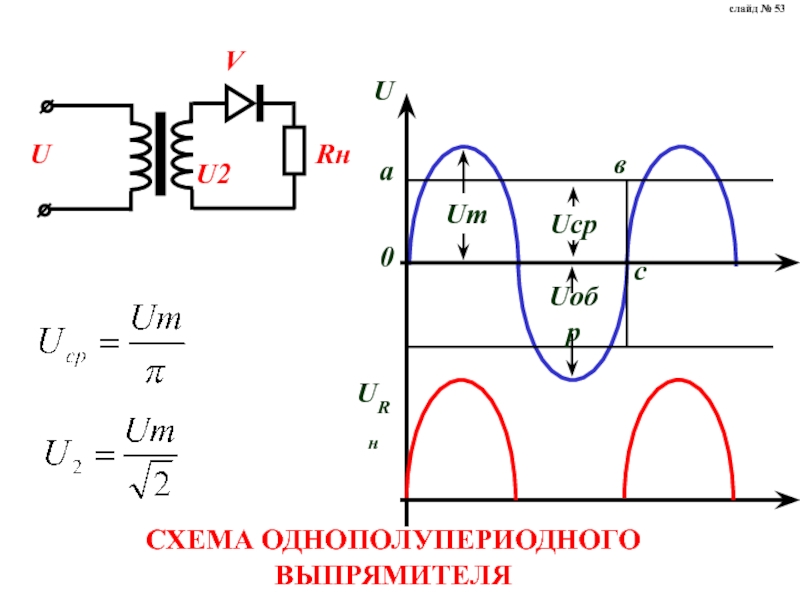

- 53. СХЕМА ОДНОПОЛУПЕРИОДНОГО ВЫПРЯМИТЕЛЯ слайд № 53
- 54. ДВУХПОЛУПЕРИОДНАЯ ОДНОТАКТНАЯ СХЕМА слайд № 54
- 55. ДВУХПОЛУПЕРИОДНАЯ ДВУХТАКТНАЯ СХЕМА слайд № 56

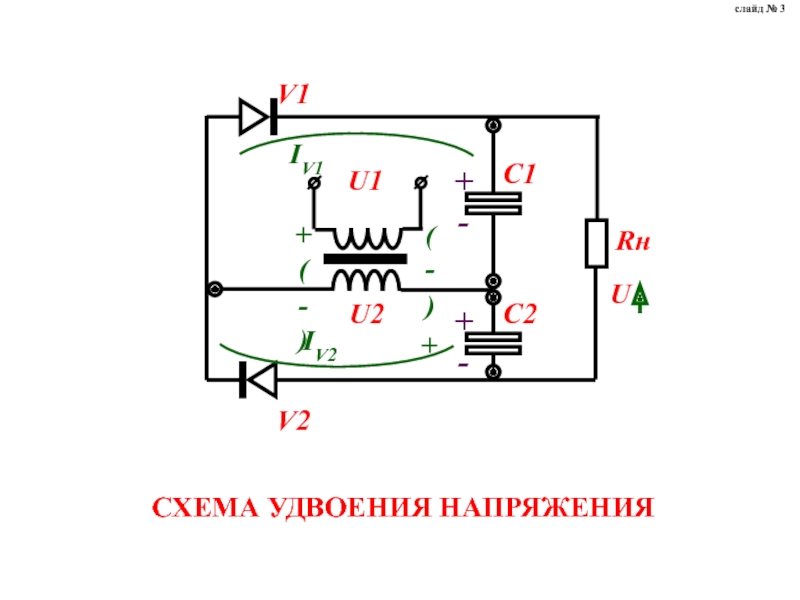

- 56. СХЕМА УДВОЕНИЯ НАПРЯЖЕНИЯ слайд № 3
- 57. ТРЕХФАЗНАЯ ОДНОТАКТНАЯ СХЕМА слайд № 57
- 58. ТРЕХФАЗНАЯ ДВУХТАКТНАЯ СХЕМА (СХЕМА ЛАРИОНОВА) слайд № 58
- 59. ИНДУКТИВНЫЙ ФИЛЬТР слайд № 59

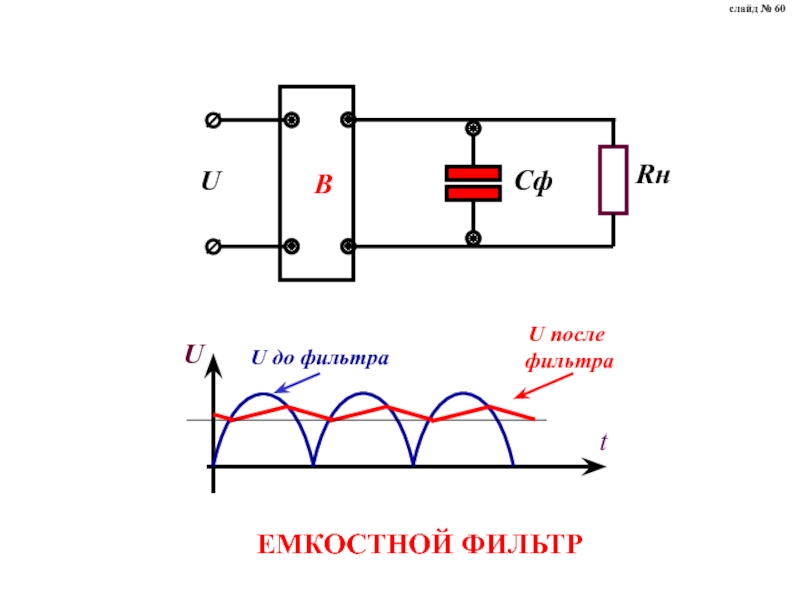

- 60. ЕМКОСТНОЙ ФИЛЬТР слайд № 60
- 61. Стабилизатор с разомкнутой цепью СТАБИЛИЗАТОР С ЗАМКНУТОЙ ЦЕПЬЮ слайд № 61

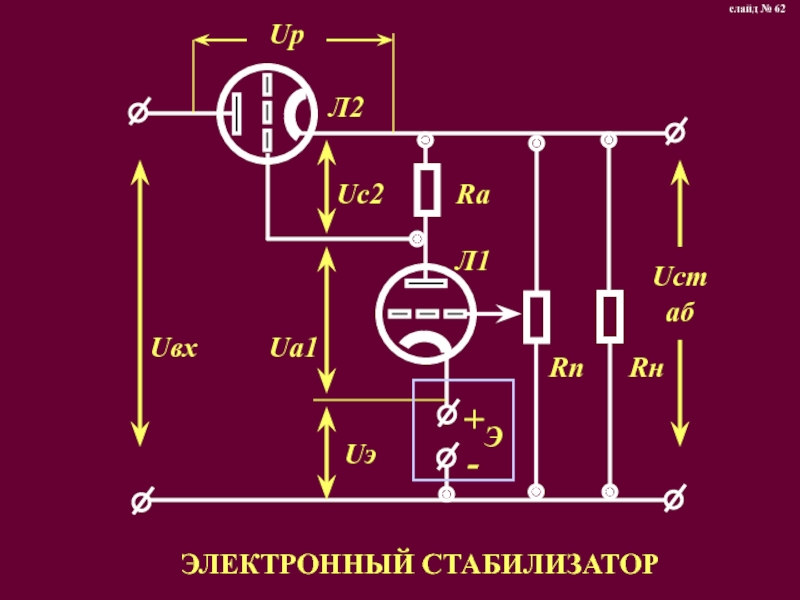

- 62. ЭЛЕКТРОННЫЙ СТАБИЛИЗАТОР слайд № 62
- 63. ФЕРРОМАГНИТНЫЙ СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ слайд № 63
Слайд 1Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
СОВРЕМЕННЫХ РЛС
Занятие 7. ГЕНЕРАТОРЫ НЕСИНУСОИДАЛЬНЫХ НАПРЯЖЕНИЙ
Вопросы занятия.
Блокинг-генераторы. Автоколебательный

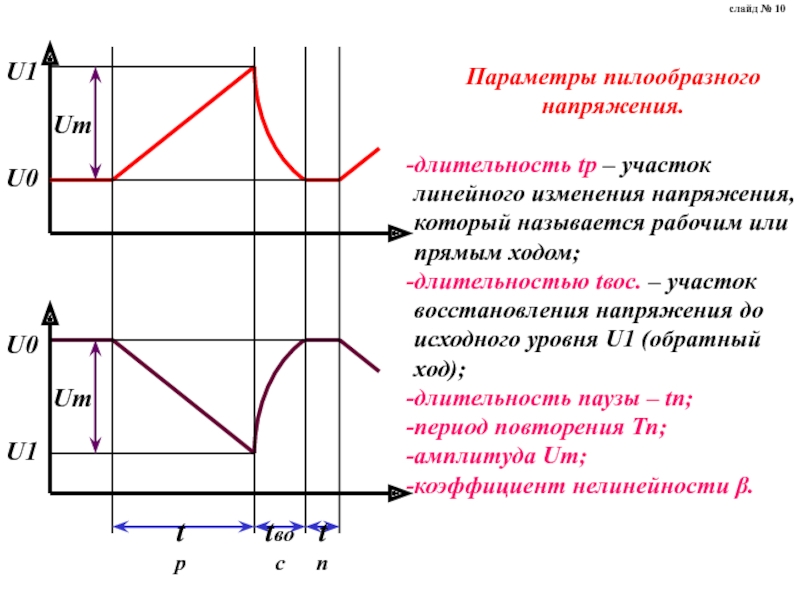

Слайд 10Параметры пилообразного напряжения.
длительность tр – участок линейного изменения напряжения, который называется
рабочим или прямым ходом;
длительностью tвос. – участок восстановления напряжения до исходного уровня U1 (обратный ход);
длительность паузы – tп;
период повторения Тп;
амплитуда Um;
коэффициент нелинейности β.
длительностью tвос. – участок восстановления напряжения до исходного уровня U1 (обратный ход);
длительность паузы – tп;
период повторения Тп;
амплитуда Um;
коэффициент нелинейности β.
слайд № 10
Слайд 16Вывод:
Простейшие ГЛИН обладают низкой линейностью и малой амплитудой. Это
приводит к неравномерности временного масштаба. В начале прямого хода развертки скорость напряжения Uр больше, чем в конце, поэтому луч перемещается вдоль линии развертки с убывающей скоростью. Временной масштаб в начале линии развертки получается более крупным, чем в конце, это приводит к ошибкам в измерении дальности до цели.
слайд № 16

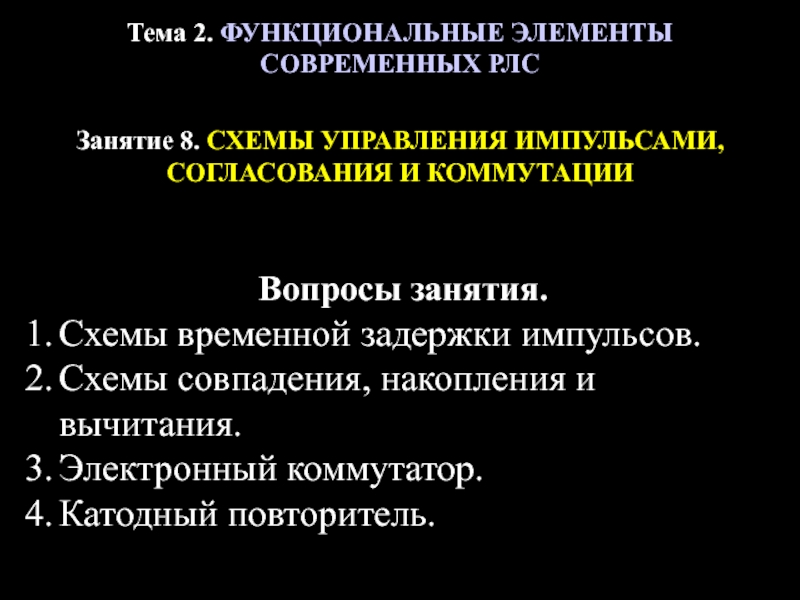

Слайд 20Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
СОВРЕМЕННЫХ РЛС
Занятие 8. СХЕМЫ УПРАВЛЕНИЯ ИМПУЛЬСАМИ, СОГЛАСОВАНИЯ И
КОММУТАЦИИ
Вопросы занятия.
Схемы временной задержки импульсов.
Схемы совпадения, накопления и вычитания.
Электронный коммутатор.
Катодный повторитель.
Слайд 28U2 = ± a1•U11 ± a1•U12 ±… ± a1•U1n
Обобщенная схема
вычитания (сложения).
ПАРАЛЛЕЛЬНЫЙ СУММАТОР
СИГНАЛОВ
слайд № 28

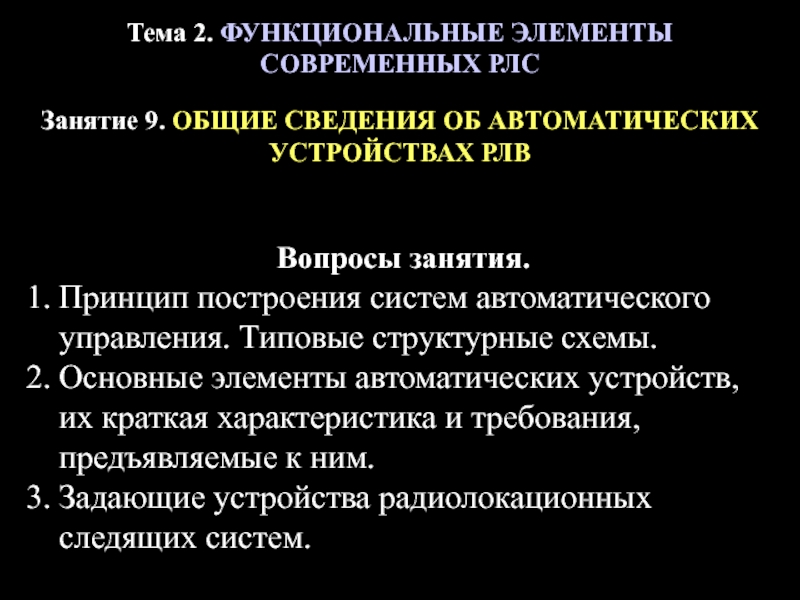

Слайд 34Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
СОВРЕМЕННЫХ РЛС
Занятие 9. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМАТИЧЕСКИХ УСТРОЙСТВАХ
РЛВ
Вопросы занятия.
Принцип построения систем автоматического управления. Типовые структурные схемы.
Основные элементы автоматических устройств, их краткая характеристика и требования, предъявляемые к ним.
Задающие устройства радиолокационных следящих систем.

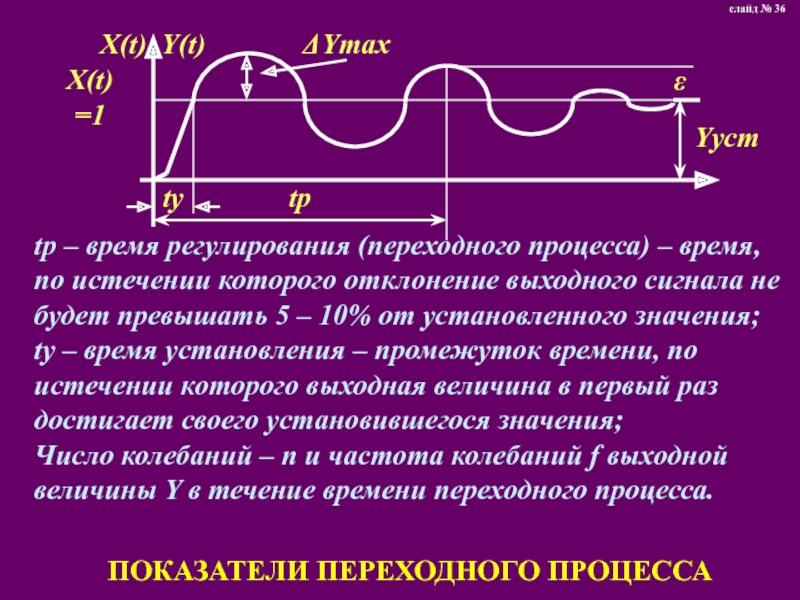

Слайд 36tр – время регулирования (переходного процесса) – время, по истечении которого
отклонение выходного сигнала не будет превышать 5 – 10% от установленного значения;
tу – время установления – промежуток времени, по истечении которого выходная величина в первый раз достигает своего установившегося значения;
Число колебаний – n и частота колебаний f выходной величины Y в течение времени переходного процесса.
tу – время установления – промежуток времени, по истечении которого выходная величина в первый раз достигает своего установившегося значения;
Число колебаний – n и частота колебаний f выходной величины Y в течение времени переходного процесса.
ПОКАЗАТЕЛИ ПЕРЕХОДНОГО ПРОЦЕССА
слайд № 36
Слайд 38Под датчиком сигнала понимают устройство с одним входом X(t) и одним
выходом Y(t), для которого удовлетворяется равенство:
Y(t)=kX(t)
Y(t)=kX(t)
слайд № 38

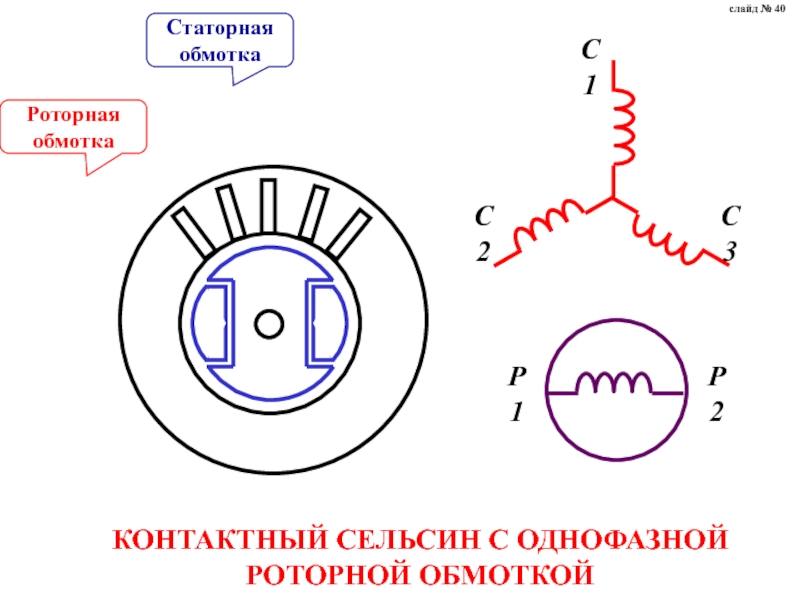

Слайд 40Роторная обмотка
Статорная обмотка
КОНТАКТНЫЙ СЕЛЬСИН С ОДНОФАЗНОЙ
РОТОРНОЙ ОБМОТКОЙ
слайд № 40
Слайд 41КОНТАКТНЫЙ СЕЛЬСИН С ОДНОФАЗНОЙ
СТАТОРНОЙ ОБМОТКОЙ
Статорная обмотка
Роторная обмотка
слайд № 41

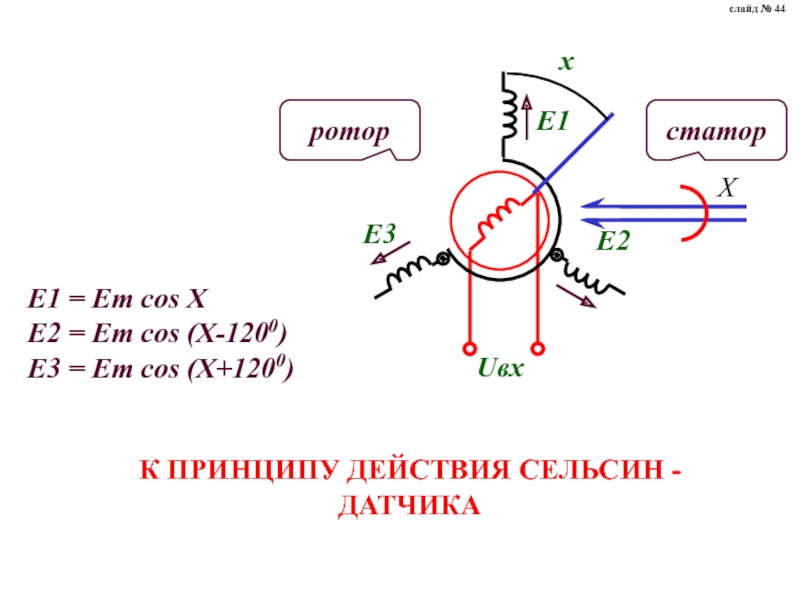

Слайд 44E1 = Em cos X
E2 = Em cos (X-1200)
E3 = Em
cos (X+1200)
К ПРИНЦИПУ ДЕЙСТВИЯ СЕЛЬСИН - ДАТЧИКА
слайд № 44

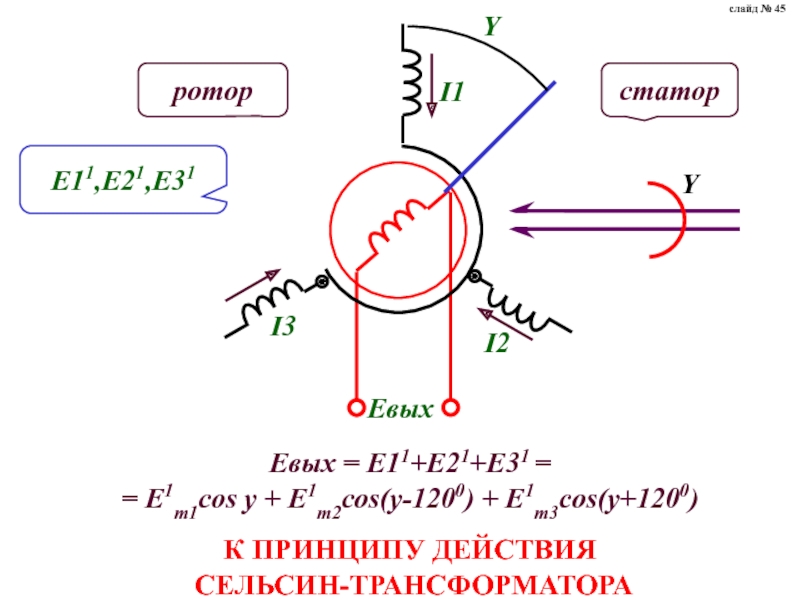

Слайд 45Евых = Е11+Е21+Е31 =
= Е1m1cos y + Е1m2cos(y-1200) + Е1m3cos(y+1200)
К ПРИНЦИПУ
ДЕЙСТВИЯ
СЕЛЬСИН-ТРАНСФОРМАТОРА
СЕЛЬСИН-ТРАНСФОРМАТОРА
слайд № 45

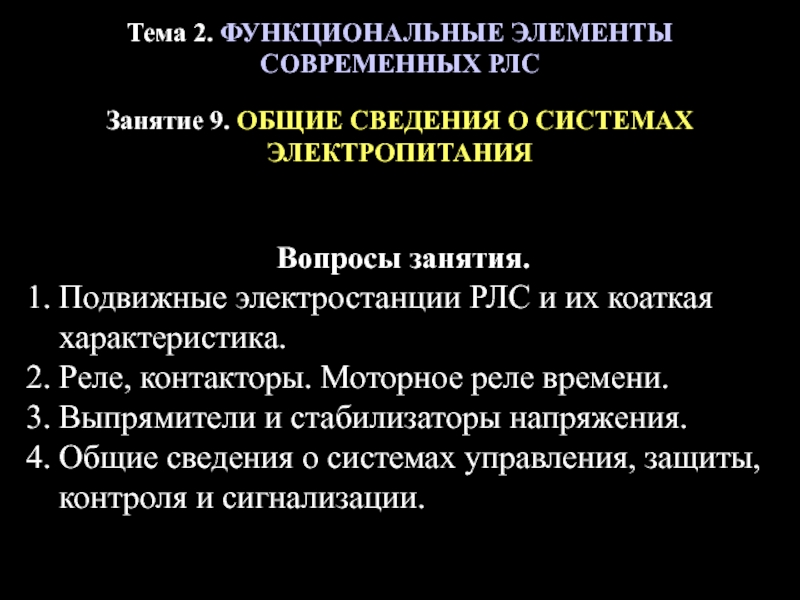

Слайд 46Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
СОВРЕМЕННЫХ РЛС
Занятие 9. ОБЩИЕ СВЕДЕНИЯ О СИСТЕМАХ ЭЛЕКТРОПИТАНИЯ
Вопросы
занятия.
Подвижные электростанции РЛС и их коаткая характеристика.
Реле, контакторы. Моторное реле времени.
Выпрямители и стабилизаторы напряжения.
Общие сведения о системах управления, защиты, контроля и сигнализации.
Подвижные электростанции РЛС и их коаткая характеристика.
Реле, контакторы. Моторное реле времени.
Выпрямители и стабилизаторы напряжения.
Общие сведения о системах управления, защиты, контроля и сигнализации.
