Газотурбинные установки замкнутого цикла презентация
Содержание
- 1. Газотурбинные установки замкнутого цикла
- 2. Газотурбинные установки замкнутого цикла это установки, в
- 3. Якоб Аккерет Замкнутый цикл установки был запатентован в 1935 году в Швейцарии
- 5. Преимущества: Использование любых видов топлива Высокая экономичность
- 6. Недостатки: Большая металлоемкость Высокая стоимость воздушного котла
- 8. Для ГТУ замкнутого цикла можностью 1000 кВт
- 12. СПАСИБО ЗА ВНИМАНИЕ!

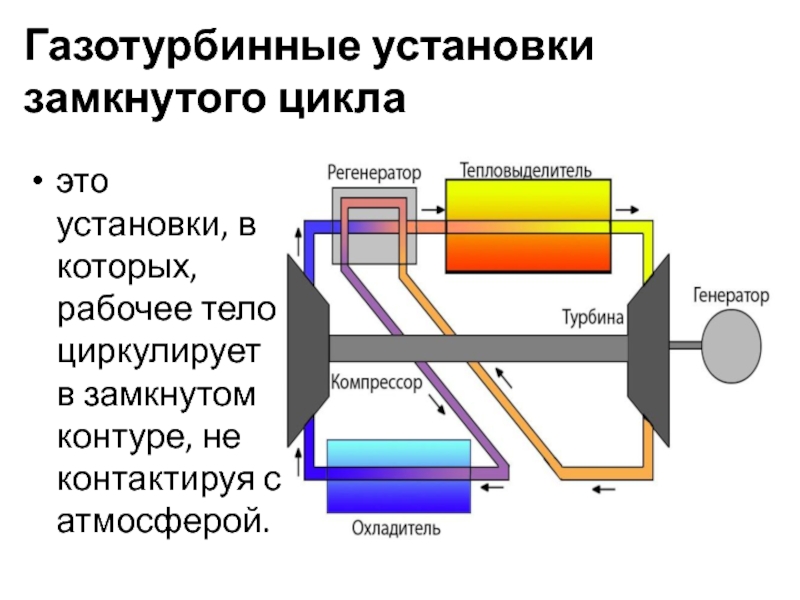

Газотурбинные установки замкнутого цикла это установки, в которых, рабочее тело циркулирует в замкнутом контуре, не контактируя с атмосферой.
Слайд 2Газотурбинные установки замкнутого цикла
это установки, в которых, рабочее тело циркулирует в
замкнутом контуре, не контактируя с атмосферой.
Слайд 5Преимущества:
Использование любых видов топлива
Высокая экономичность
Получение большой мощности в одном агрегате при
малых размерах
Рабочим телом может быть не только воздух, но и другие газы
Циркуляция чистого теплоносителя
Малый расход охлаждающей воды
Мощность и экономичность не зависит температуры и атмосферного давления
Рабочим телом может быть не только воздух, но и другие газы
Циркуляция чистого теплоносителя
Малый расход охлаждающей воды
Мощность и экономичность не зависит температуры и атмосферного давления

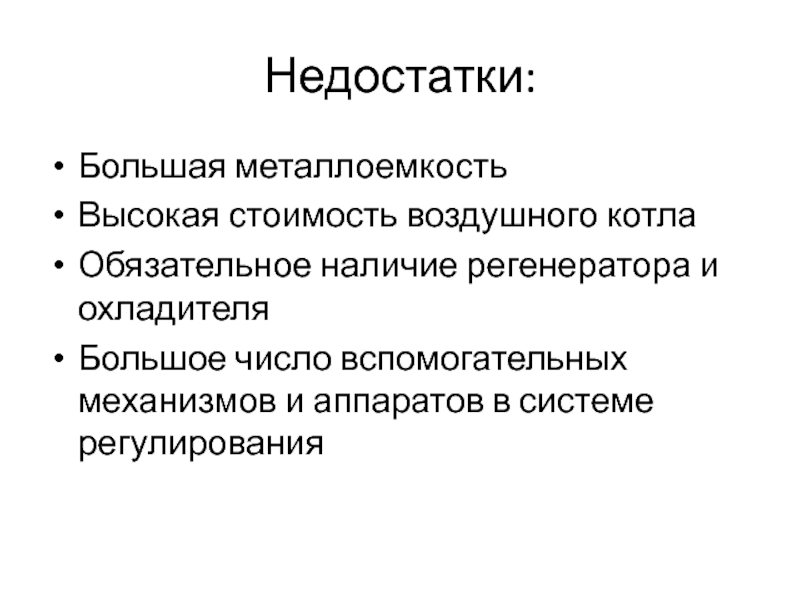

Слайд 6Недостатки:
Большая металлоемкость
Высокая стоимость воздушного котла
Обязательное наличие регенератора и охладителя
Большое число вспомогательных
механизмов и аппаратов в системе регулирования
Слайд 8Для ГТУ замкнутого цикла можностью 1000 кВт КПД = 23..30%
Степень регенерации
в замкнутых установках при небольших размерах регенератора 90..92%
При 0,5 номинальной нагрузки КПД = 90% от максимального значения
При 0,25 номинальной нагрузки КПД = 75% от максимального значения
Возможно достигаемая мощность в одном агрегате 50..100 МВт
При 0,5 номинальной нагрузки КПД = 90% от максимального значения
При 0,25 номинальной нагрузки КПД = 75% от максимального значения
Возможно достигаемая мощность в одном агрегате 50..100 МВт
