Энергетические характеристики агрегатов и ГЭС презентация
Содержание
- 1. Энергетические характеристики агрегатов и ГЭС
- 2. тема: Энергетические характеристики ГЭС
- 3. Основные понятия 7- Энергетические характеристики отражают процесс
- 4. Расходная характеристика турбины 7- Свойства: Характеристика нелинейная;
- 5. Рабочая характеристика турбины 7- Максимальное значение КПД
- 6. Главная универсальная характеристика турбины определяет энергетические параметры
- 7. полезная Энергетический баланс агрегатного блока 7-
- 8. Агрегатные характеристики NЭЛ Q м3/с МВт
- 9. Дифференциальная характеристика NЭЛ ΔN кВт МВт
- 10. Расходная характеристика ГЭС 7- Использование: Текущее диспетчерское
- 11. Методы получения энергетических характеристик 7-
Слайд 1Энергетические характеристики агрегатов и ГЭС
Тема II-7
7-
Подготовил:
доц. В.Л.Жирнов
Курс «Общая энергетика и гидроэнергетика»
Слайд 2 тема: Энергетические характеристики ГЭС
План лекции
Классификация энергетических характеристик гидроагрегатов.
Основные
Энергетические характеристики агрегатных блоков и ГЭС в целом.
Методы получения энергетических характеристик агрегатов.
7-

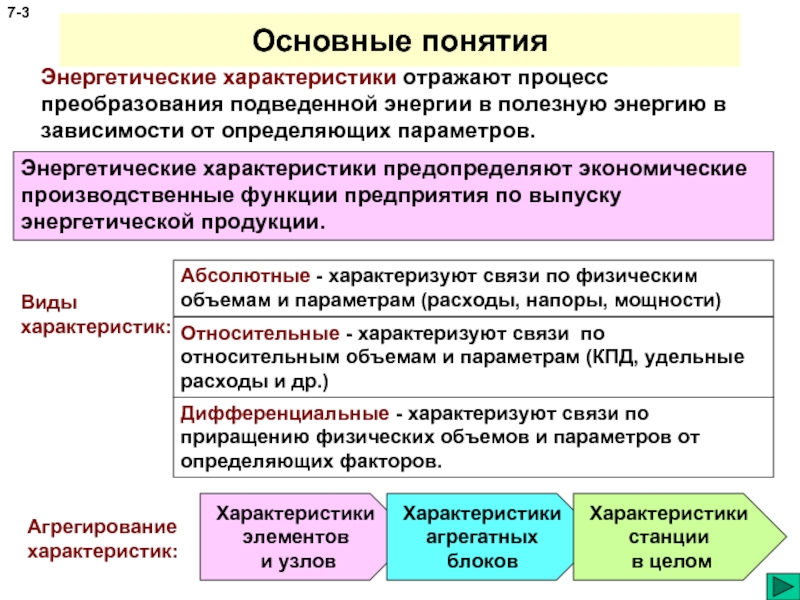

Слайд 3Основные понятия
7-
Энергетические характеристики отражают процесс преобразования подведенной энергии в полезную энергию
Энергетические характеристики предопределяют экономические производственные функции предприятия по выпуску энергетической продукции.
Относительные - характеризуют связи по относительным объемам и параметрам (КПД, удельные расходы и др.)
Дифференциальные - характеризуют связи по приращению физических объемов и параметров от определяющих факторов.
Слайд 4Расходная характеристика турбины
7-
Свойства:
Характеристика нелинейная;
Чем больше напор (калорийность ресурса), тем меньше требуется
Расходная характеристика отражает связь мощности и расхода воды через агрегат
Для практического применения обладает большой погрешность использования
Слайд 5Рабочая характеристика турбины
7-
Максимальное значение КПД достигается в одной точке рабочей характеристики
Синхронный
Слайд 6Главная универсальная характеристика турбины определяет энергетические параметры от определяющих факторов и
Главная эксплуатационная характеристика турбины
7-
ЛОГ - линия ограничения по генератору (определяется электрической мощностью генератора)
ЛОТ - линия ограничения по турбине (определяется максимальной пропускной способность турбины)
Нр - расчетный напор (минимальный напор, при котором турбина еще выдает установленную мощность генератора).

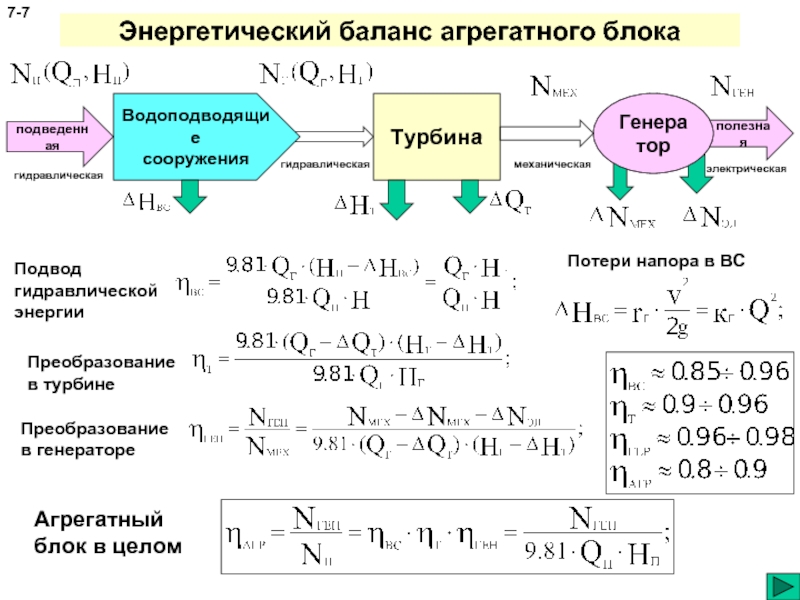

Слайд 7полезная
Энергетический баланс агрегатного блока
7-
Водоподводящие
сооружения
Турбина
Генератор
подведенная
гидравлическая
гидравлическая
механическая
электрическая
Слайд 8
Агрегатные характеристики
NЭЛ
Q м3/с
МВт
Эл. мощность агрегатного блока
Расходная характеристика агрегата
Нмин
Нмакс
Нрасч
Расход агрегата
7-

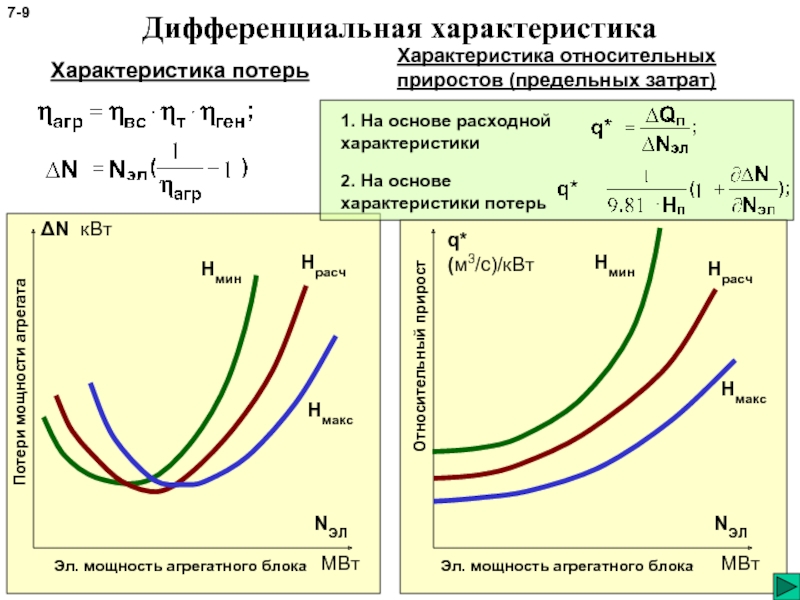

Слайд 9Дифференциальная характеристика
NЭЛ
ΔN кВт
МВт
Характеристика потерь
Нмин
Нмакс
Нрасч
Эл. мощность агрегатного блока
Потери мощности агрегата
7-
Слайд 10Расходная характеристика ГЭС
7-
Использование:
Текущее диспетчерское управление
Экономическое планирование и учет ресурсов
Все ГЭС многоагрегатные
Агрегаты ГЭС однотипные
Задача: сколько агрегатов и с какой нагрузкой необходимо включить ?
Условие оптимальности: равномерное распределение нагрузки между работающими агрегатами.
