Электростанциялар туралы жалпы мәліметтер және оларды жәктеу презентация
Содержание
- 1. Электростанциялар туралы жалпы мәліметтер және оларды жәктеу
- 2. Дәріс жоспары 1. Жалпы мәліметтер. 2.
- 3. Электростанциялар турлері Жылу электрстанциялары (ЖЭС) Конденсациялық электростанциялар

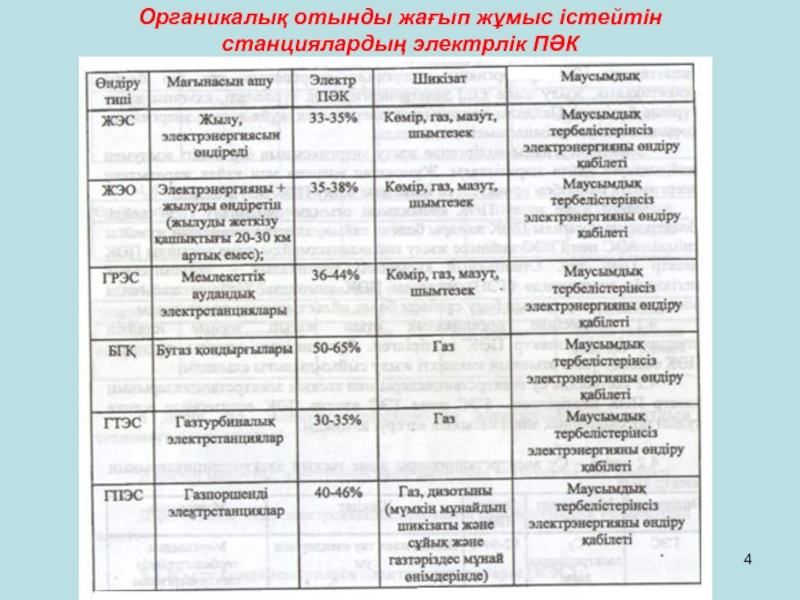

- 4. Органикалық отынды жағып жұмыс істейтін станциялардың электрлік ПӘК
- 5. Атом электрстанциялардың электрлік ПӘК Жел электрстанциялардың электрлік ПӘК Күн батареяларының электрлік ПӘК
- 6. G – генераторы электроэнергии; Т –
- 7. раздельное производство Электр және жылу энергиясын өндірудің блок-схемасы совмещенное производство
- 8. КЭС технологиялық схемасы
- 9. Конденсациялық жылу электр станциясының схемасы 1 -
- 10. Жылу электр станциясының жұйесі А – топливный

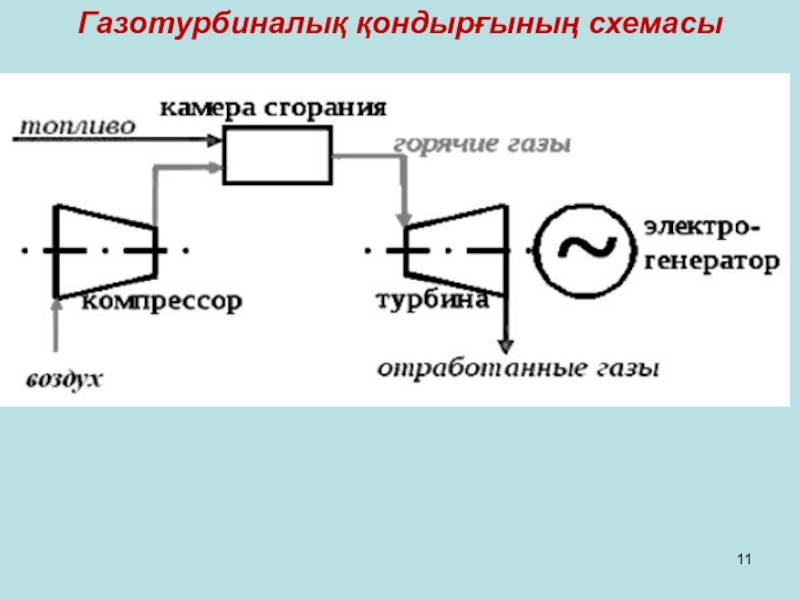

- 11. Газотурбиналық қондырғының схемасы

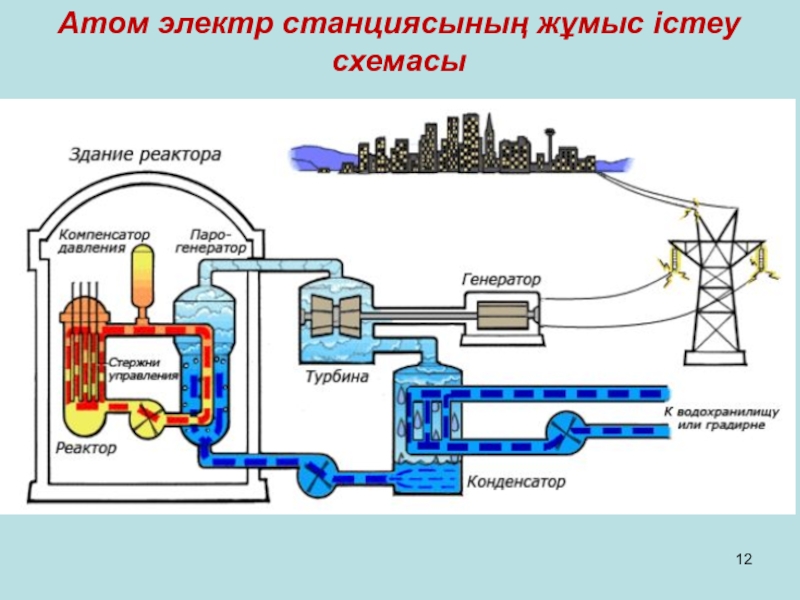

- 12. Атом электр станциясының жұмыс істеу схемасы

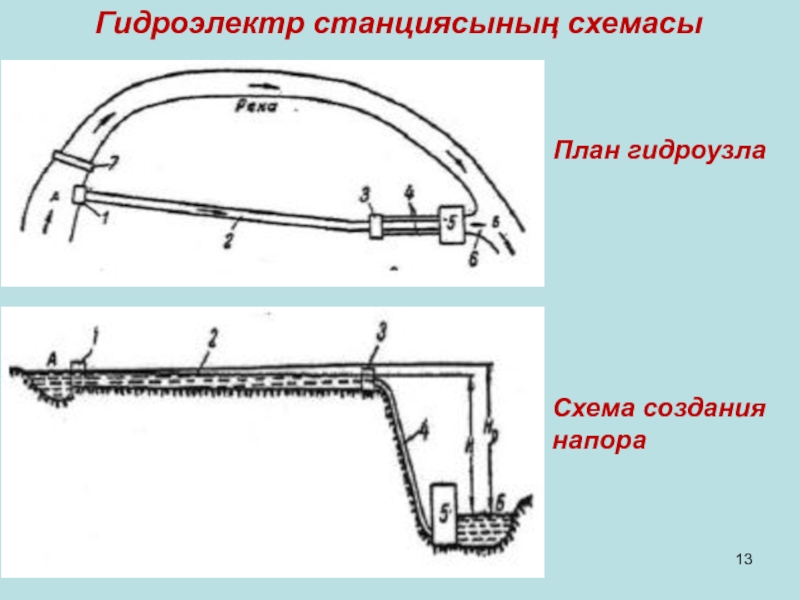

- 13. Гидроэлектр станциясының схемасы План гидроузла Схема создания напора
- 14. М И Н И С Т Е
Слайд 1Утешкалиева Ляззат Шынбулатовна
(ФИО преподавателя)
Uteshkalieva_lya@mail.ru
(Электронная почта преподавателя )
Электростанциялар туралы жалпы мәліметтер және

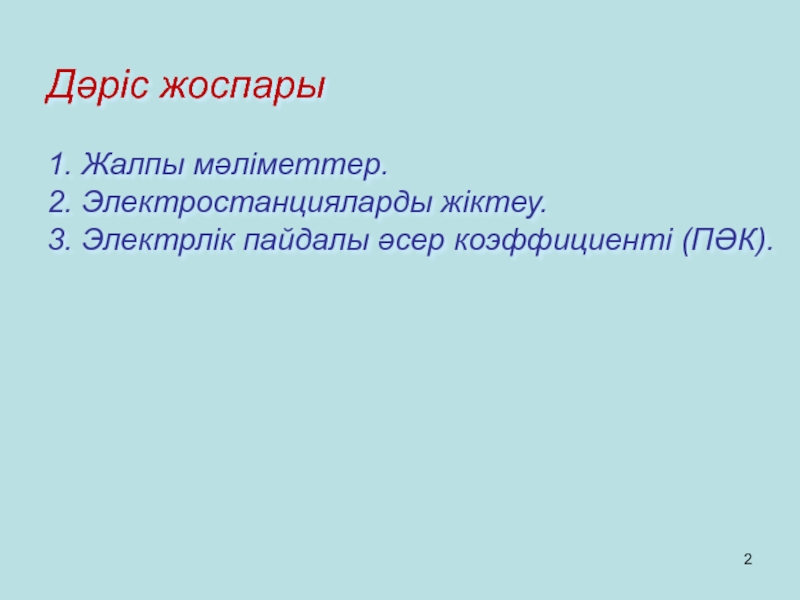

Слайд 2Дәріс жоспары
1. Жалпы мәліметтер.
2. Электростанцияларды жіктеу.
3. Электрлік пайдалы әсер коэффициенті
(ПӘК).

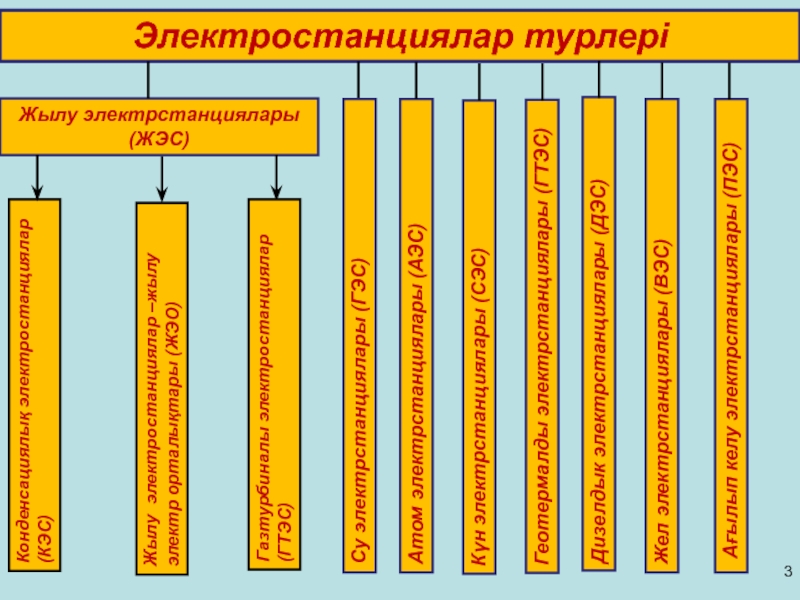

Слайд 3Электростанциялар турлері
Жылу электрстанциялары (ЖЭС)
Конденсациялық электростанциялар (КЭС)
Жылу электростанциялар –жылу электр орталықтары
(ЖЭО)
Газтурбиналы электростанциялар (ГТЭС)
Су электрстанциялары (ГЭС)
Атом электрстанциялары (АЭС)
Күн электрстанциялары (СЭС)
Геотермалды электрстанциялары (ГТЭС)
Дизелдык электрстанциялары (ДЭС)
Жел электрстанциялары (ВЭС)
Ағылып келу электрстанциялары (ПЭС)

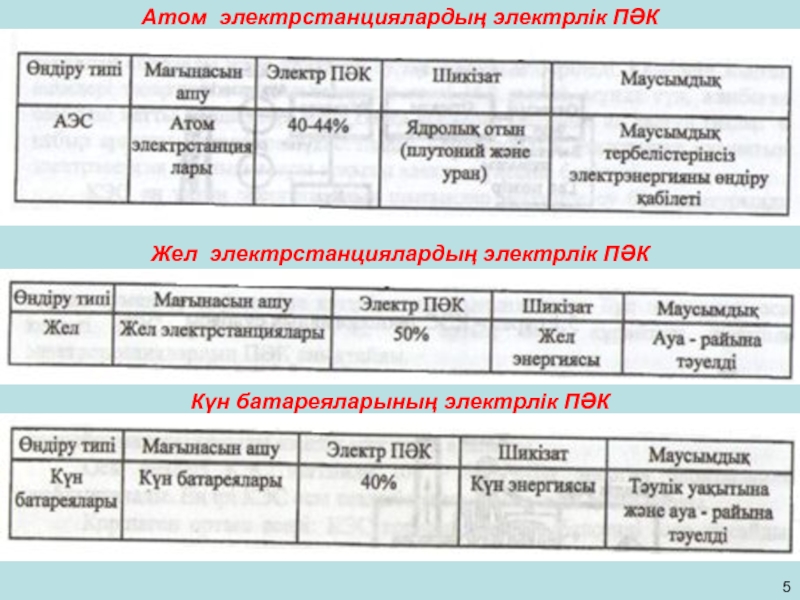

Слайд 5Атом электрстанциялардың электрлік ПӘК
Жел электрстанциялардың электрлік ПӘК
Күн батареяларының электрлік ПӘК

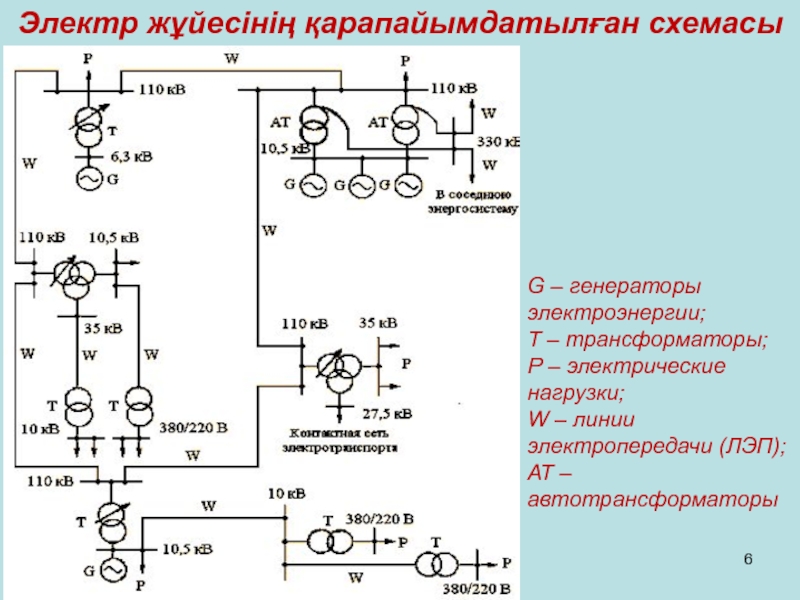

Слайд 6G – генераторы электроэнергии;
Т – трансформаторы;
Р – электрические нагрузки;
W
– линии электропередачи (ЛЭП);
АТ – автотрансформаторы
АТ – автотрансформаторы
Электр жұйесінің қарапайымдатылған схемасы
Слайд 7раздельное производство
Электр және жылу энергиясын өндірудің
блок-схемасы
совмещенное производство

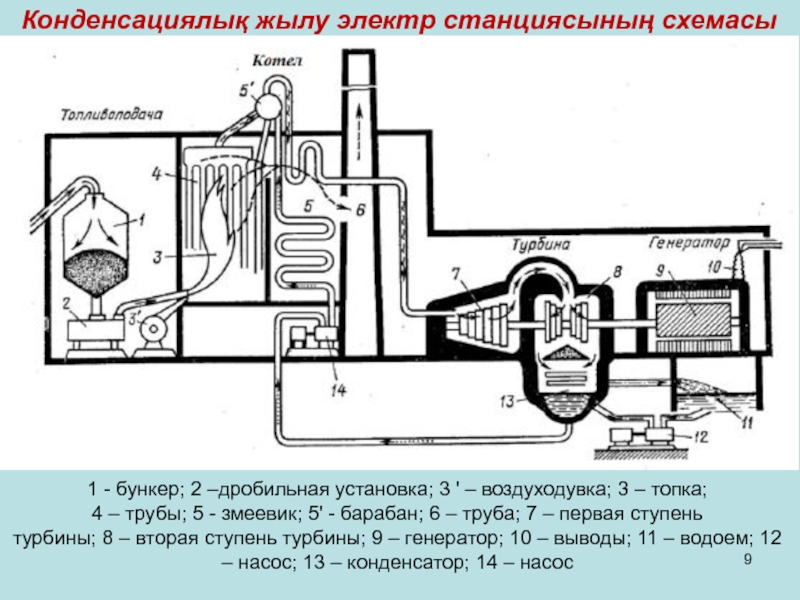

Слайд 9Конденсациялық жылу электр станциясының схемасы
1 - бункер; 2 –дробильная установка; 3
' – воздуходувка; 3 – топка;
4 – трубы; 5 - змеевик; 5' - барабан; 6 – труба; 7 – первая ступень
турбины; 8 – вторая ступень турбины; 9 – генератор; 10 – выводы; 11 – водоем; 12 – насос; 13 – конденсатор; 14 – насос
4 – трубы; 5 - змеевик; 5' - барабан; 6 – труба; 7 – первая ступень
турбины; 8 – вторая ступень турбины; 9 – генератор; 10 – выводы; 11 – водоем; 12 – насос; 13 – конденсатор; 14 – насос

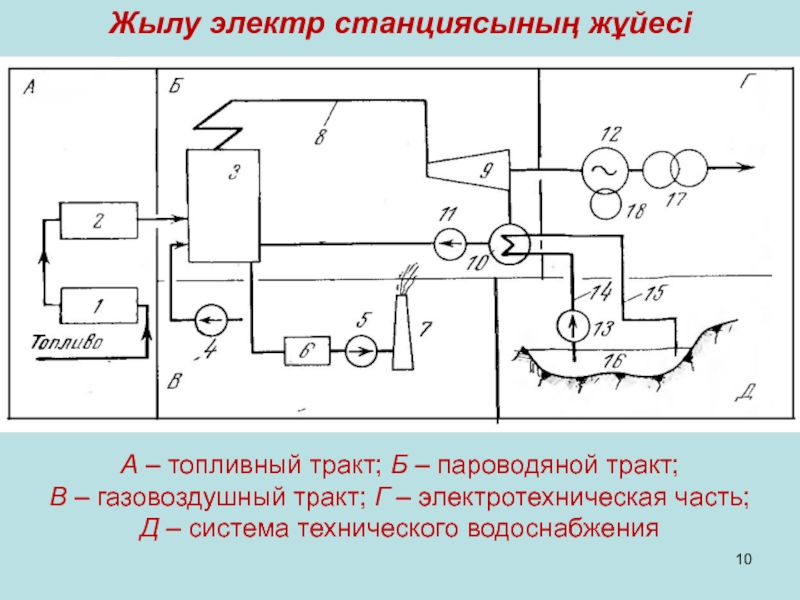

Слайд 10Жылу электр станциясының жұйесі
А – топливный тракт; Б – пароводяной тракт;
В – газовоздушный тракт; Г – электротехническая часть; Д – система технического водоснабжения

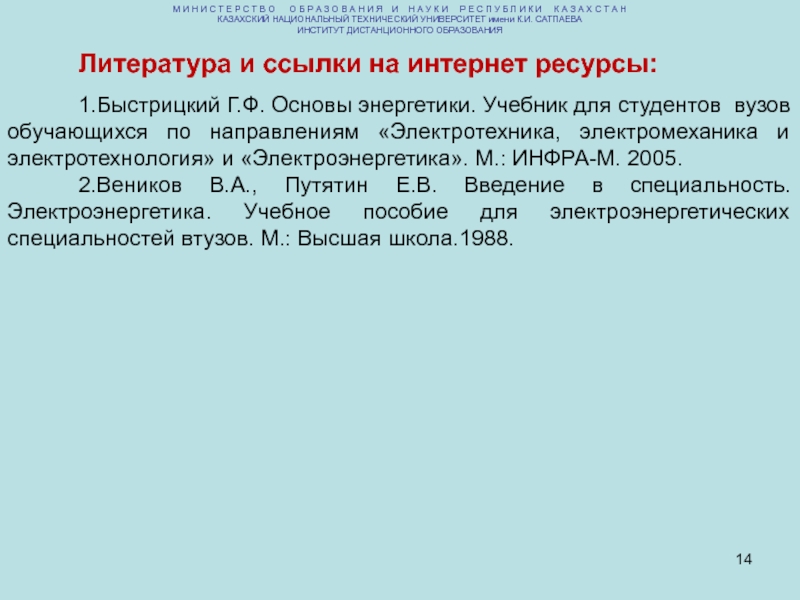

Слайд 14М И Н И С Т Е Р С Т В
О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ
Литература и ссылки на интернет ресурсы:
1.Быстрицкий Г.Ф. Основы энергетики. Учебник для студентов вузов обучающихся по направлениям «Электротехника, электромеханика и электротехнология» и «Электроэнергетика». М.: ИНФРА-М. 2005.
2.Веников В.А., Путятин Е.В. Введение в специальность. Электроэнергетика. Учебное пособие для электроэнергетических специальностей втузов. М.: Высшая школа.1988.
