(ПТС);
- подвид ПТС – ленточный односекционный реверсивный конвейер;
- тип ЭП – трёхфазный АД с короткозамкнутым ротором (АД с к.з.р.);
- номинальная мощность привода, кВт – дата (число) дня рождения
разработчика;
- синхронная частота вращения ЭП – месяц рождения разработчика;
- нечётные месяцы (варианты) – 1500 мин-1;
- чётные месяцы (варианты) – 1000 мин-1.

1.1 Произвести выбор электродвигателя из каталога (любого производителя), который соответствует исходным данным задания (трёхфазный АД с короткозамкнутым ротором, номинальная мощность, синхронная частота вращения ротора двигателя ).
Серия и типоразмер АД ( например - 5А200L4)
Технические характеристики АД

!!! В том случае, если в каталогах отсутствует значение стандартной мощности электродвигателя равной мощности по заданию, то производится выбор электродвигателя с БЛИЖАЙШЕЙ БОЛЬШЕЙ стандартной мощностью при заданной частоте вращения.

× MH = 2,8 ×292 = 817,6 Hм
МП = mП × MH = 2,8 ×292 = 817,6 Hм

Нахождение (проверка достоверности) параметров ЭП, необходимых для расчёта и построения механической характеристики ЭП

зависимость частоты вращения ротора (n) двигателя от момента (М) на валу двигателя.
n = ƒ (М)

n, мин-1

s

n1 – синхронная частота вращения магнитного поля статора, мин-1;
n2 – асинхронная частота вращения ротора, мин-1;
sН – номинальное электрическое скольжение;
sКР – критическое электрическое скольжение.

0

0

1

n1

М, Н×м

Для величин скольжения s в диапазоне sН < s < sКР должно быть рассчитано не менее 7 (семи) численных значений момента двигателя М.
Для величин скольжения s в диапазоне sКР < s < 0,3 должно быть рассчитано не менее 3 (трёх) численных значений момента М.

Рассчитать значения sН ,sКР, М (не менее 10 значений)

механической характеристики (sН – sКР) рассчитать жёсткость механической характеристики.
Построить касательную к механической характеристике на участке (sН – 1,5 sН ).
Измерить угол α наклона касательной

Коэффициент жёсткости β = tg α = ΔM / Δn

α

α

1

0

Δn

ΔM

β = 2МКР / (sкр × ω0)

ω0 = (2π×n )/ 60

mКР

mП

nКР

При расчёте значения β - значения ΔM и Δn в формуле должны быть представлены в относительных величинах от значений МH и n2

электроприводом с короткозамкнутым ротором (АД с к.з.р.):

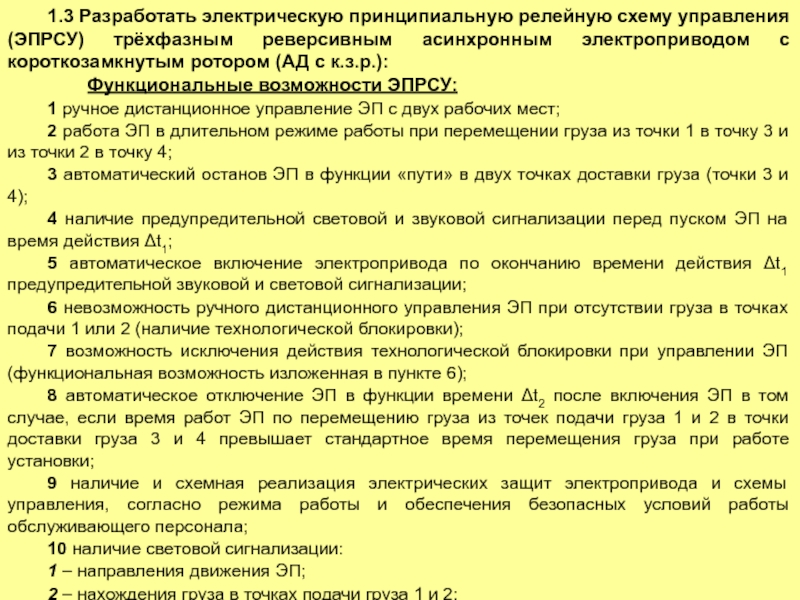

Функциональные возможности ЭПРСУ:
1 ручное дистанционное управление ЭП с двух рабочих мест;
2 работа ЭП в длительном режиме работы при перемещении груза из точки 1 в точку 3 и из точки 2 в точку 4;
3 автоматический останов ЭП в функции «пути» в двух точках доставки груза (точки 3 и 4);
4 наличие предупредительной световой и звуковой сигнализации перед пуском ЭП на время действия Δt1;
5 автоматическое включение электропривода по окончанию времени действия Δt1 предупредительной звуковой и световой сигнализации;
6 невозможность ручного дистанционного управления ЭП при отсутствии груза в точках подачи 1 или 2 (наличие технологической блокировки);
7 возможность исключения действия технологической блокировки при управлении ЭП (функциональная возможность изложенная в пункте 6);
8 автоматическое отключение ЭП в функции времени Δt2 после включения ЭП в том случае, если время работ ЭП по перемещению груза из точек подачи груза 1 и 2 в точки доставки груза 3 и 4 превышает стандартное время перемещения груза при работе установки;
9 наличие и схемная реализация электрических защит электропривода и схемы управления, согласно режима работы и обеспечения безопасных условий работы обслуживающего персонала;
10 наличие световой сигнализации:
1 – направления движения ЭП;
2 – нахождения груза в точках подачи груза 1 и 2;
3 – нахождения груза в точках доставки 3 и 4;
4 – выбора режима отключения действия технологической блокировки.

и параметр электрической аппаратуры, используемой в схеме управления.
1.5 Осуществить выбор электрической аппаратуры по каталогам заводов изготовителей.
Исходными данными для расчёта параметров и определения технических характеристик электрической аппаратуры являются:
- мощность ЭП;
- схемные и аппаратные решения (реализации) принятые при разработке электрической принципиальной релейной схемы управления электропривода производственной установки.

Автоматические включатели (QF, SF) Магнитные пускатели (KM)
Электротепловые реле (КК) Промежуточные реле (KL)
Реле времени (KT) Кнопки управления (SB)
Ключи управления (SA ) Конечные (путевые) включатели (SQ)
Звуковая и световая аппаратура сигнализации (HA, HL)
Кабельно-проводная продукция

5 баллов!!! 1.6 Разработать логическую программу управления электропривода в LOGO!Soft Comfort (V7.0).

3 балла! - Правильное и в полном объёме выполненные задания пунктов 1.1, 1.2, 1,3.
