Электронные регуляторы типа ЭРЧМ презентация
Содержание
- 1. Электронные регуляторы типа ЭРЧМ
- 2. Электронный блок управления
- 3. Исполнительное устройство ЭГУ104 Исполнительное устройство пред-назначено
- 4. Блок питания электронного регулятора
- 5. Датчик давления -датчик давления используется
- 6. Термопреобразователь сопротивления ТСМ9602
- 7. Преобразователи частоты вращения коленчатого вала дизеля и
- 8. Программатор Предназначен для контроля параметров настройки
- 9. Соединительная коробка
- 10. Комплект кабелей связи В комплект

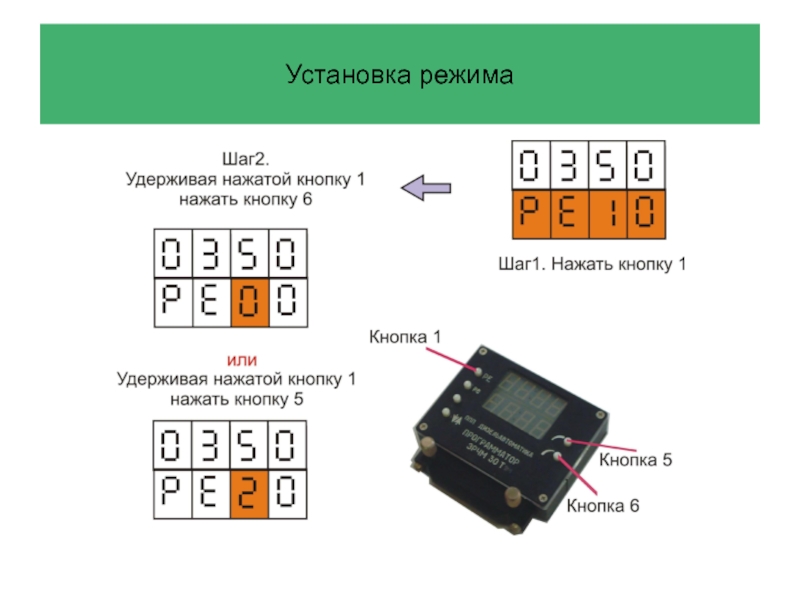

- 27. Установка режима
- 28. Установка подрежима

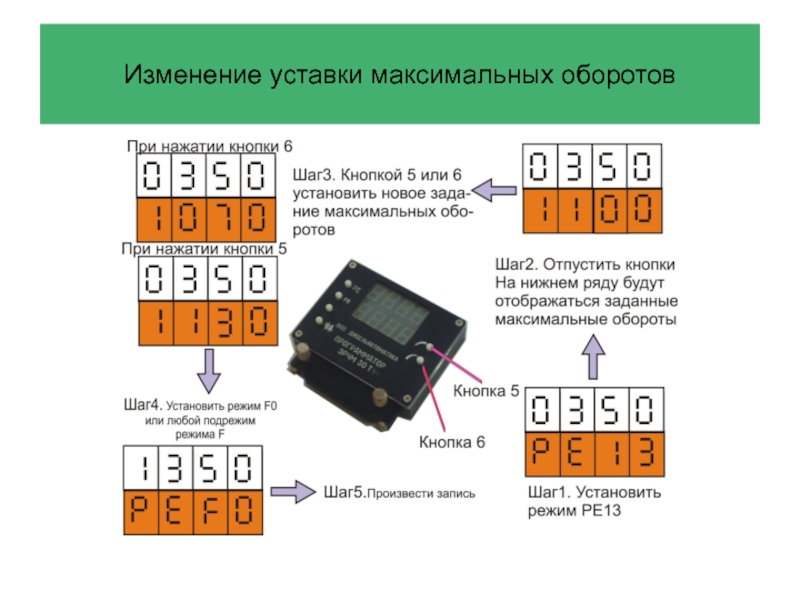

- 29. Изменение уставки максимальных оборотов

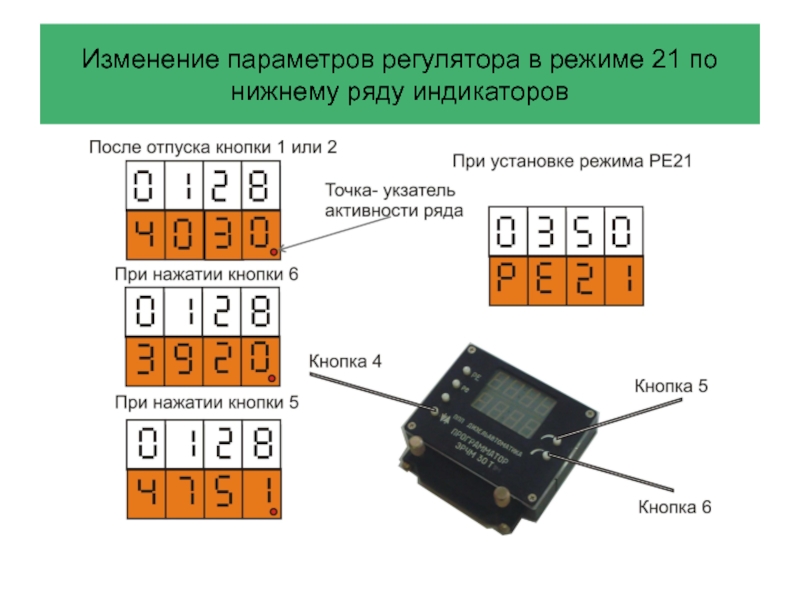

- 30. Изменение параметров регулятора в режиме 21 по нижнему ряду индикаторов

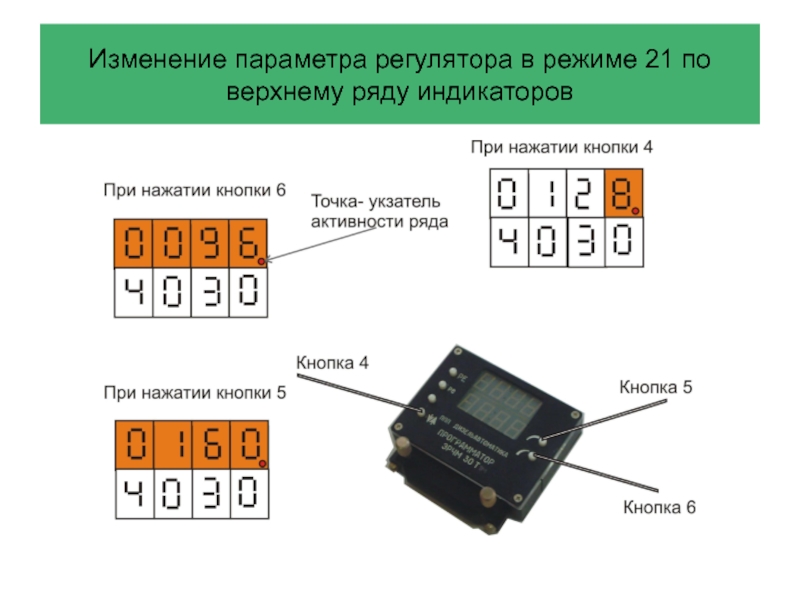

- 31. Изменение параметра регулятора в режиме 21 по верхнему ряду индикаторов

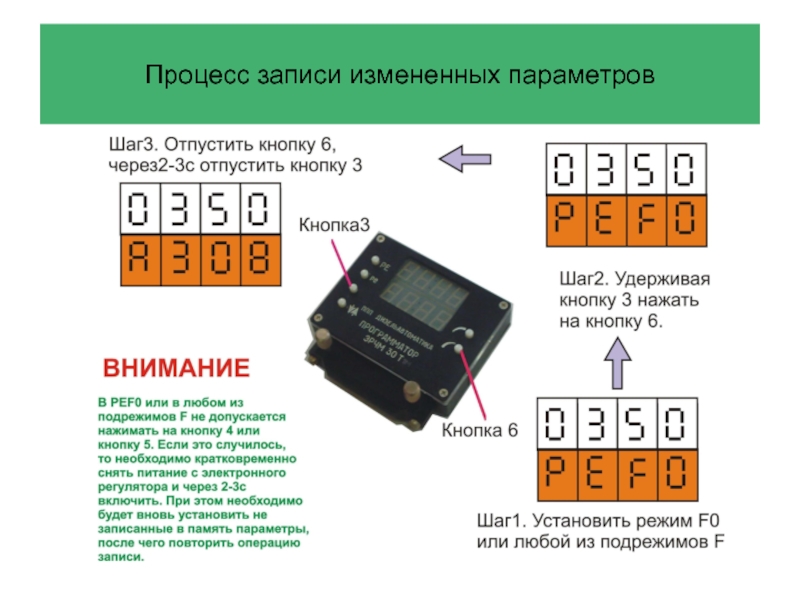

- 32. Процесс записи измененных параметров

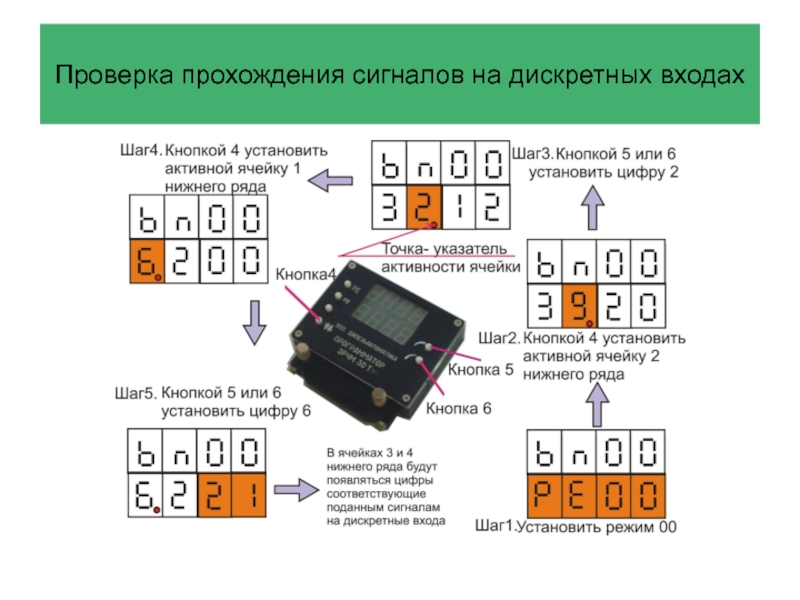

- 33. Проверка прохождения сигналов на дискретных входах

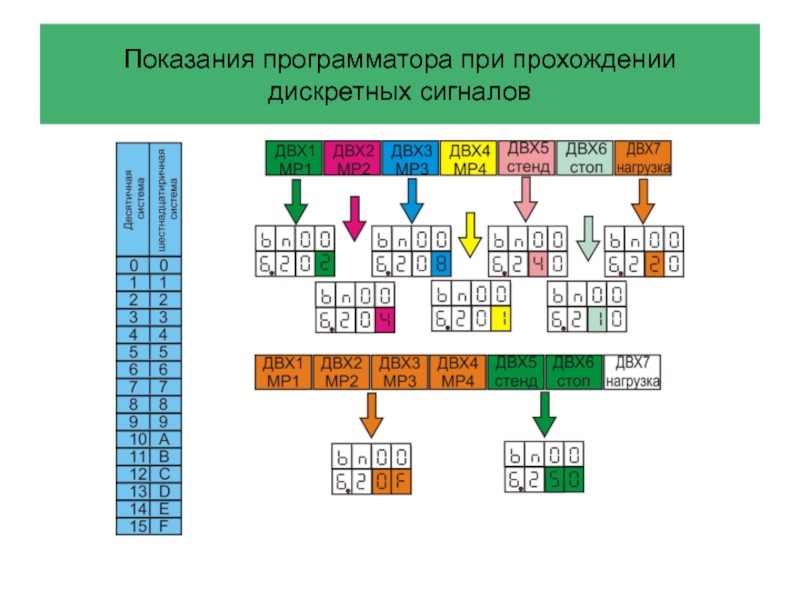

- 34. Показания программатора при прохождении дискретных сигналов

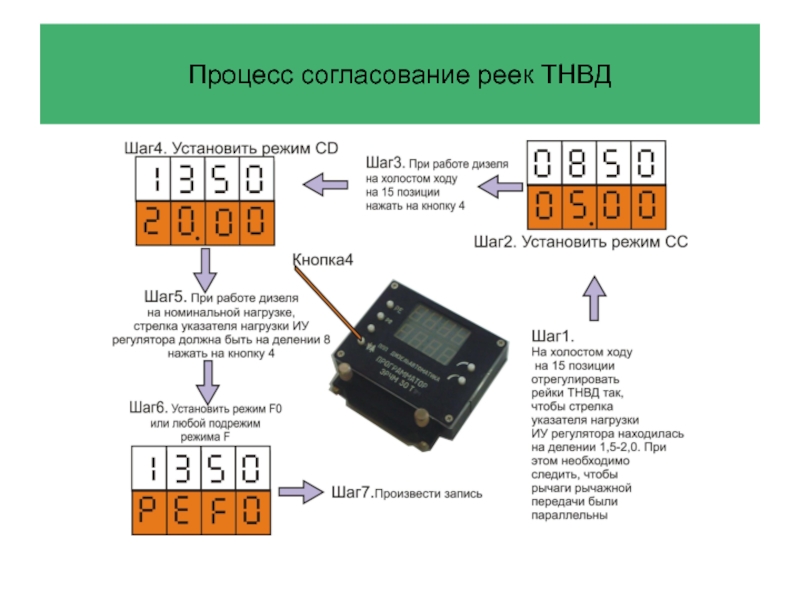

- 35. Процесс согласование реек ТНВД

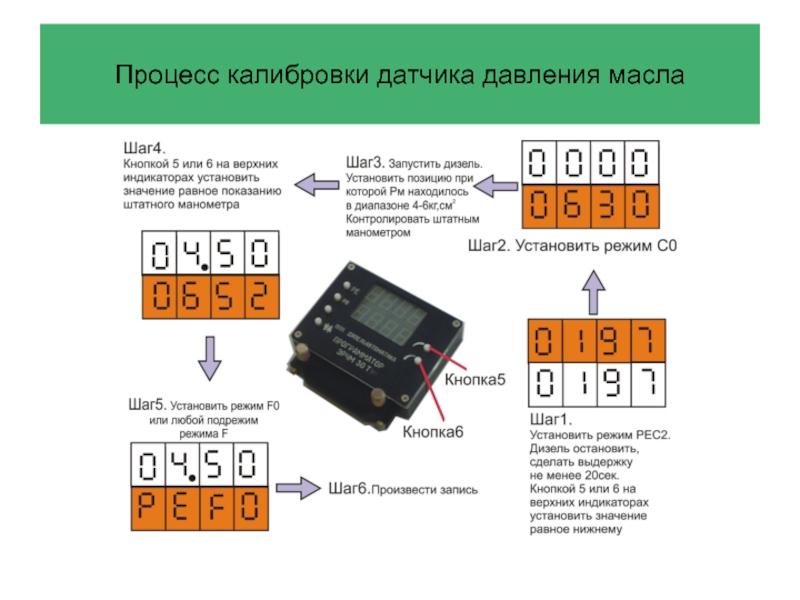

- 36. Процесс калибровки датчика давления масла

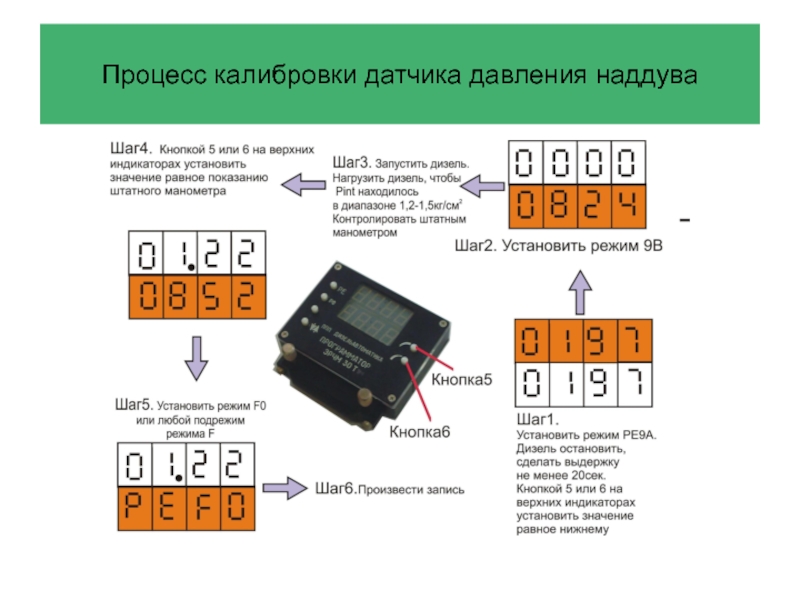

- 37. Процесс калибровки датчика давления наддува

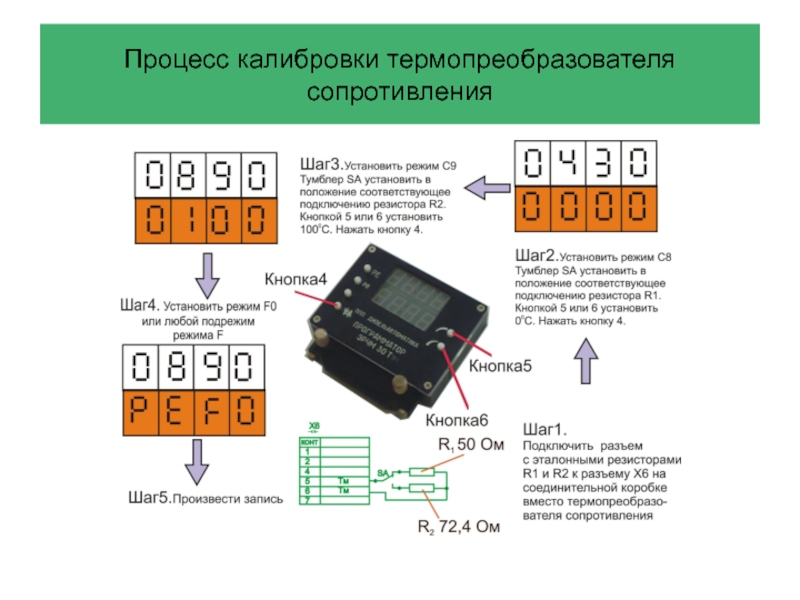

- 38. Процесс калибровки термопреобразователя сопротивления

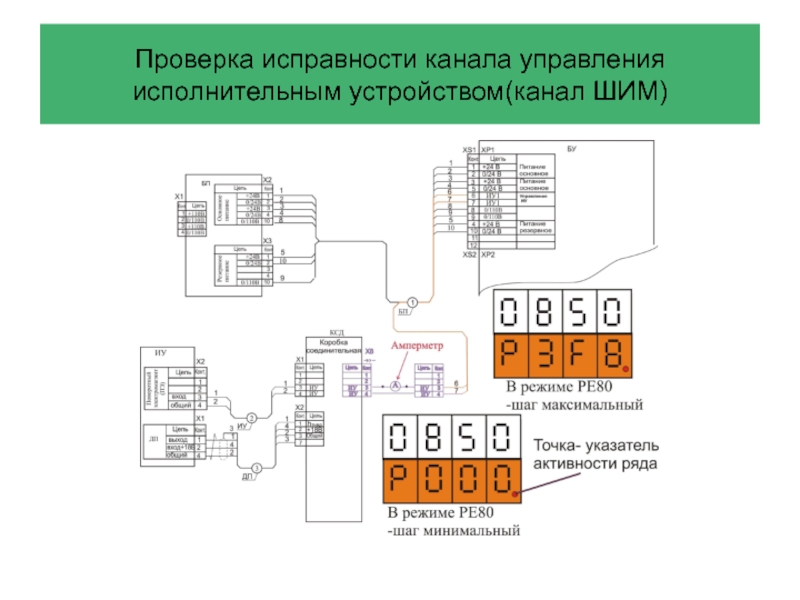

- 39. Проверка исправности канала управления исполнительным устройством(канал ШИМ)

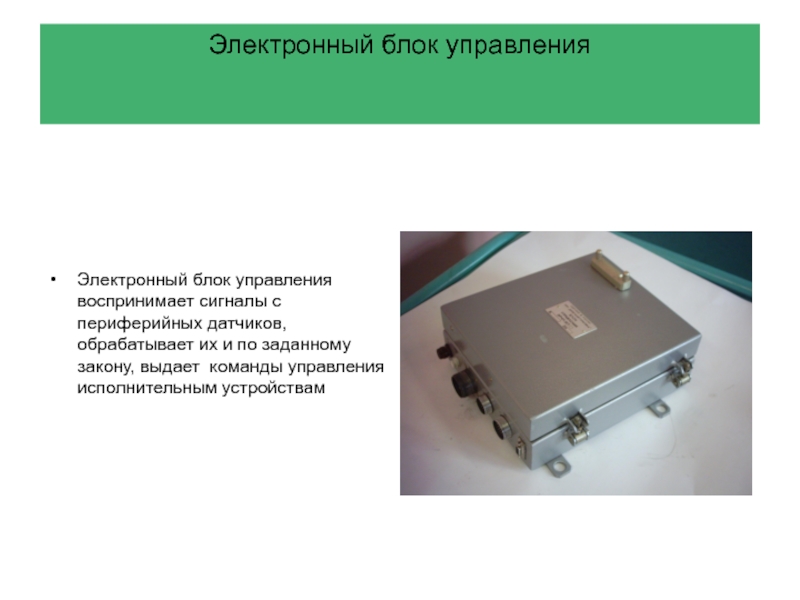

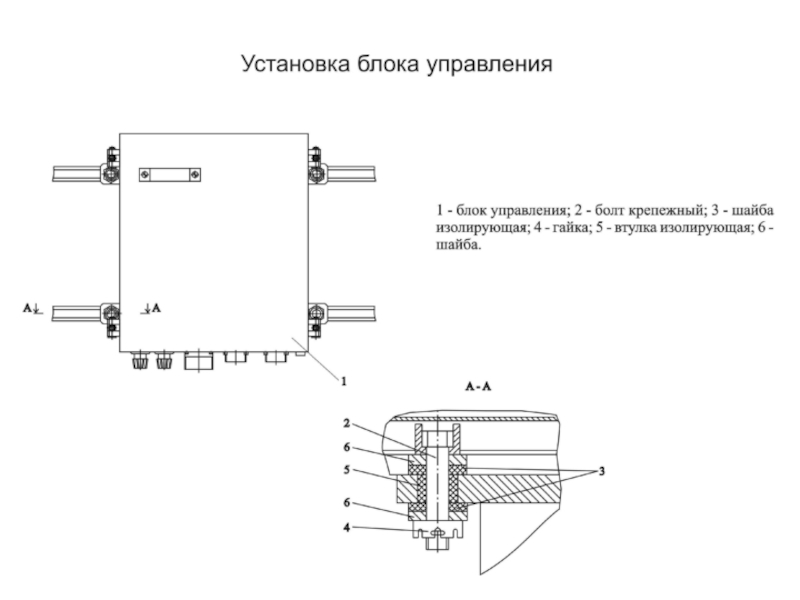

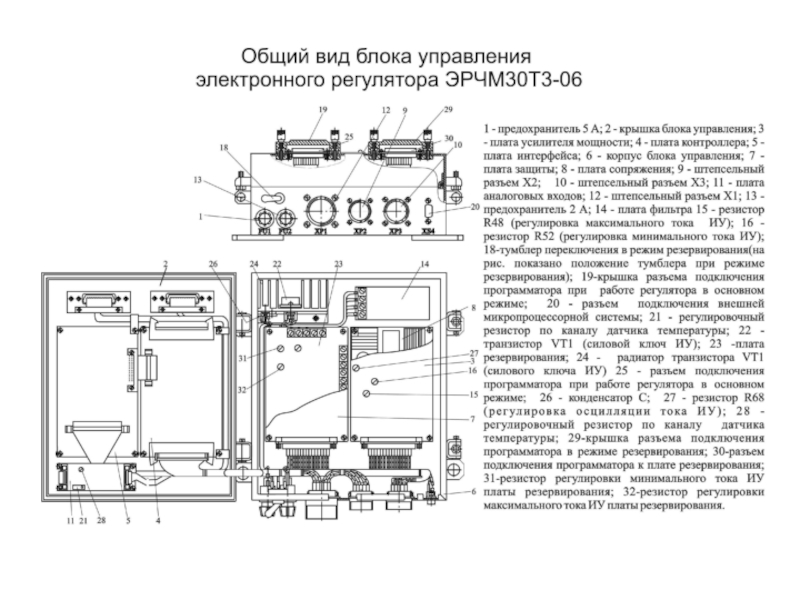

Слайд 2Электронный блок управления
Электронный блок управления воспринимает сигналы с периферийных датчиков, обрабатывает
их и по заданному закону, выдает команды управления исполнительным устройствам

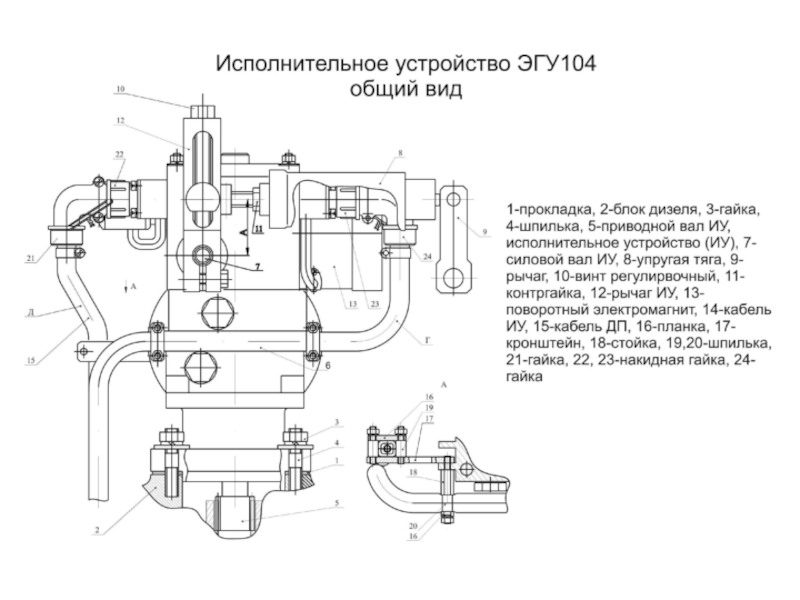

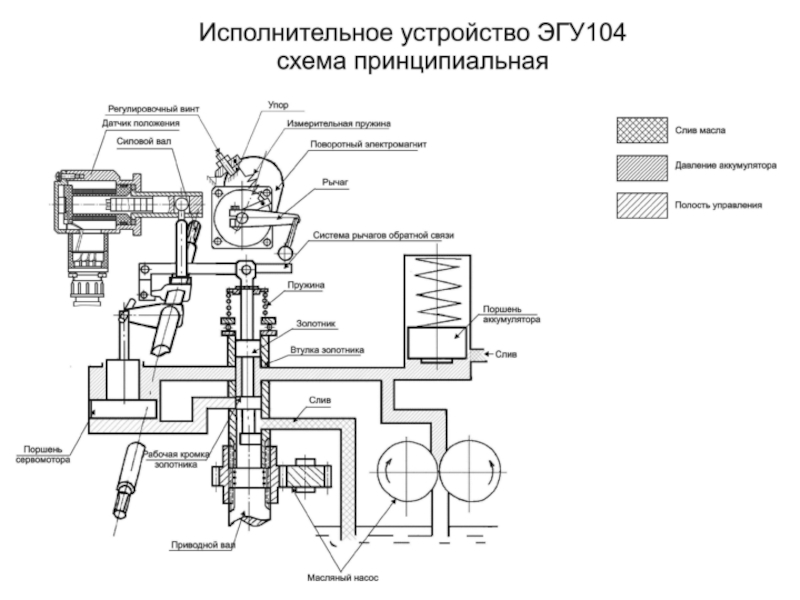

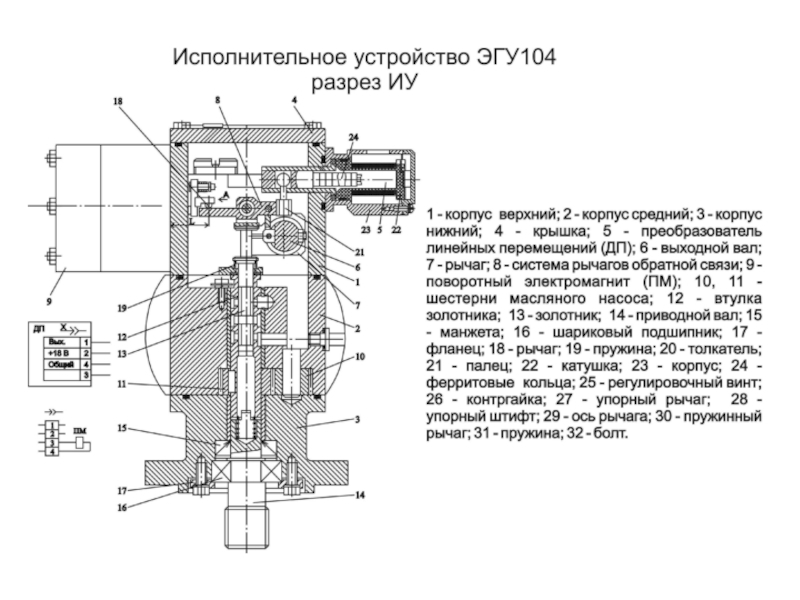

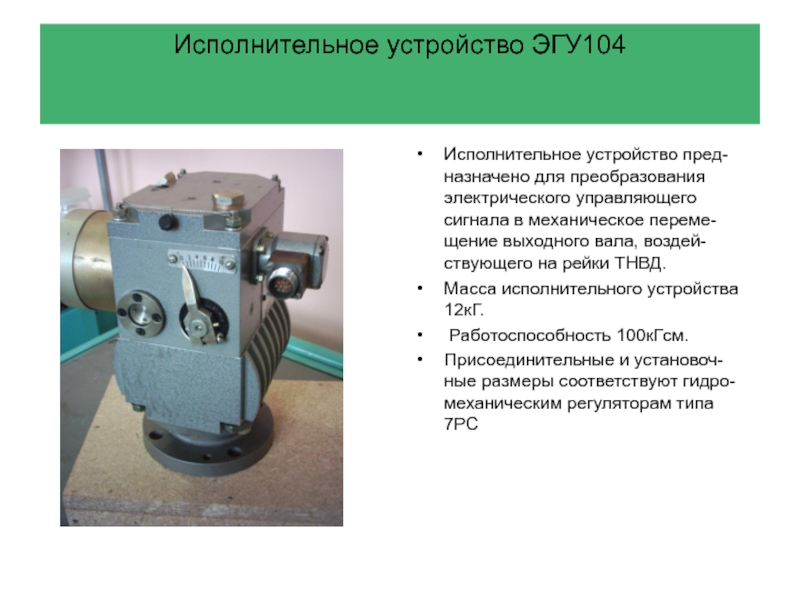

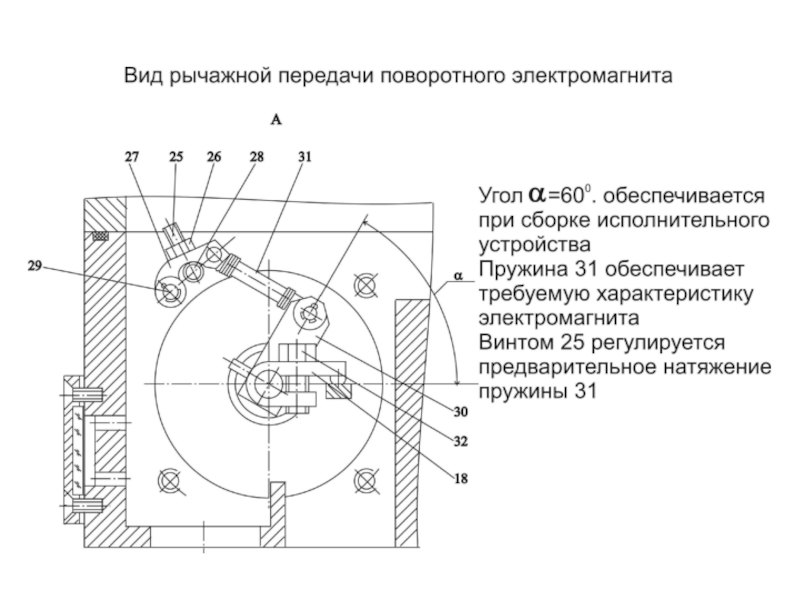

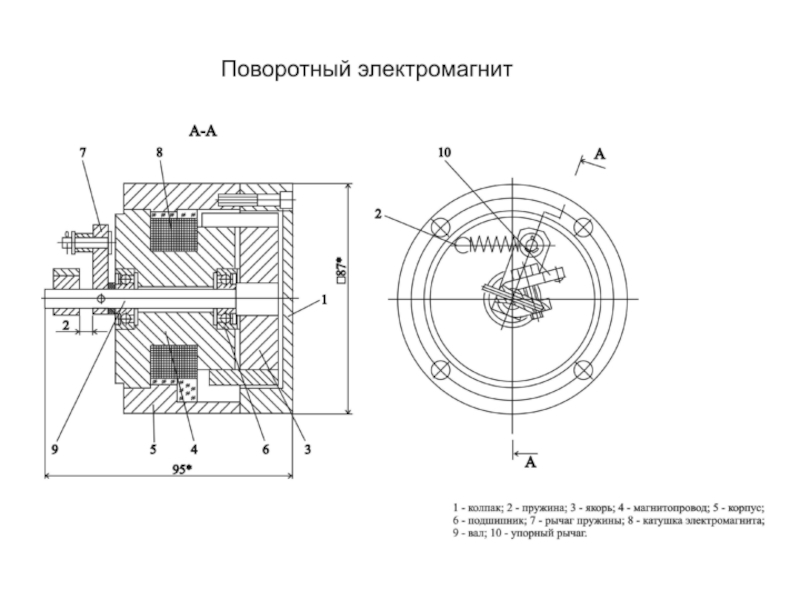

Слайд 3Исполнительное устройство ЭГУ104
Исполнительное устройство пред-назначено для преобразования электрического управляющего сигнала в
механическое переме-щение выходного вала, воздей-ствующего на рейки ТНВД.
Масса исполнительного устройства 12кГ.
Работоспособность 100кГсм.
Присоединительные и установоч-ные размеры соответствуют гидро-механическим регуляторам типа 7РС
Масса исполнительного устройства 12кГ.
Работоспособность 100кГсм.
Присоединительные и установоч-ные размеры соответствуют гидро-механическим регуляторам типа 7РС

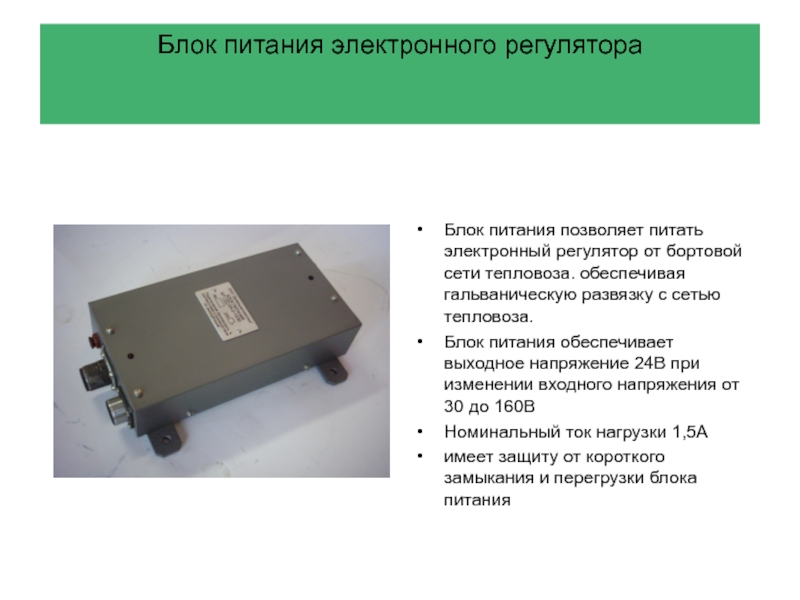

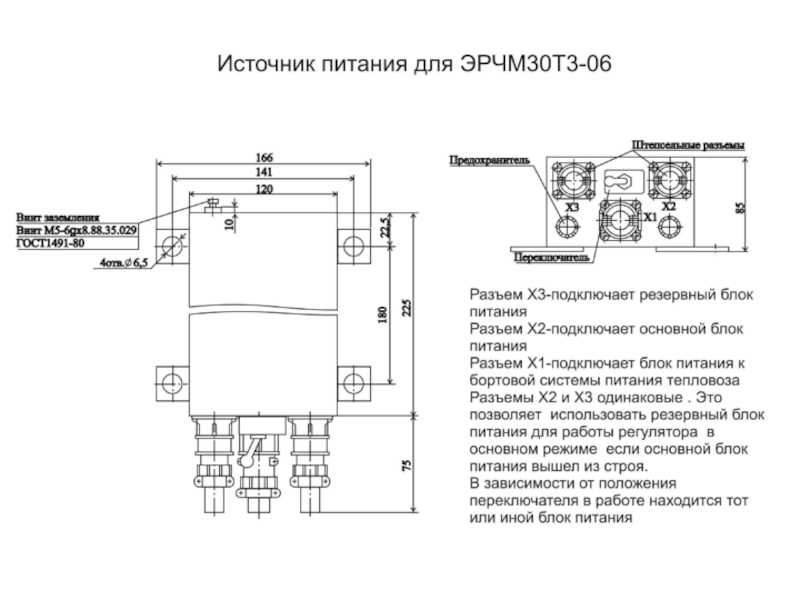

Слайд 4Блок питания электронного регулятора
Блок питания позволяет питать электронный регулятор от бортовой
сети тепловоза. обеспечивая гальваническую развязку с сетью тепловоза.
Блок питания обеспечивает выходное напряжение 24В при изменении входного напряжения от 30 до 160В
Номинальный ток нагрузки 1,5А
имеет защиту от короткого замыкания и перегрузки блока питания
Блок питания обеспечивает выходное напряжение 24В при изменении входного напряжения от 30 до 160В
Номинальный ток нагрузки 1,5А
имеет защиту от короткого замыкания и перегрузки блока питания

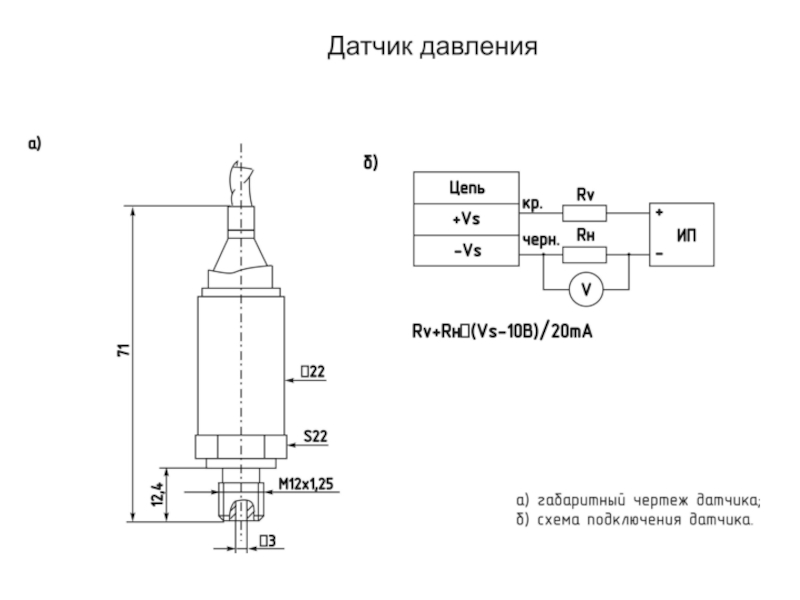

Слайд 5Датчик давления
-датчик давления используется для измерения избыточного давления надувочного воздуха и
давления масла в масляной системе дизеля
-в зависимости от требуемого измерения давления датчики комплектуются с пределами измерения 0-0,25 МПа и 0-1,6 МПа
-выходной сигнал токовый 4-20мА
-в зависимости от требуемого измерения давления датчики комплектуются с пределами измерения 0-0,25 МПа и 0-1,6 МПа
-выходной сигнал токовый 4-20мА

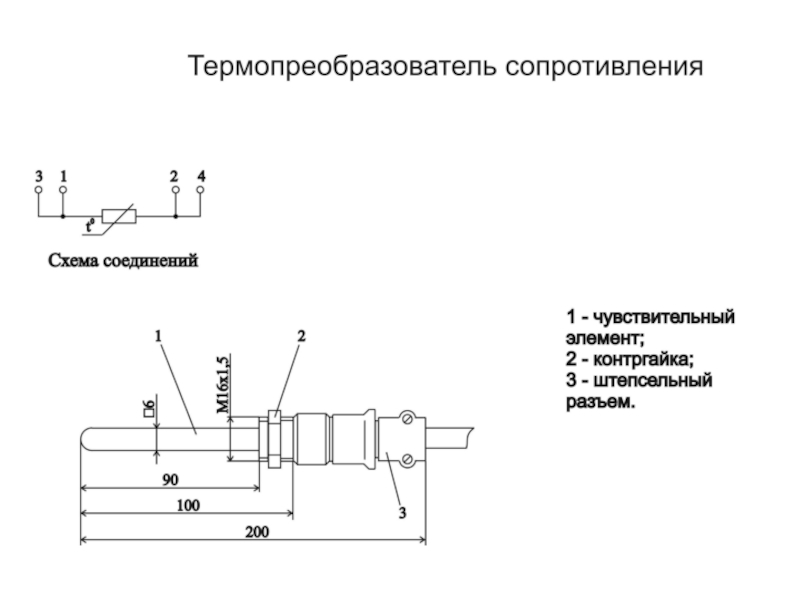

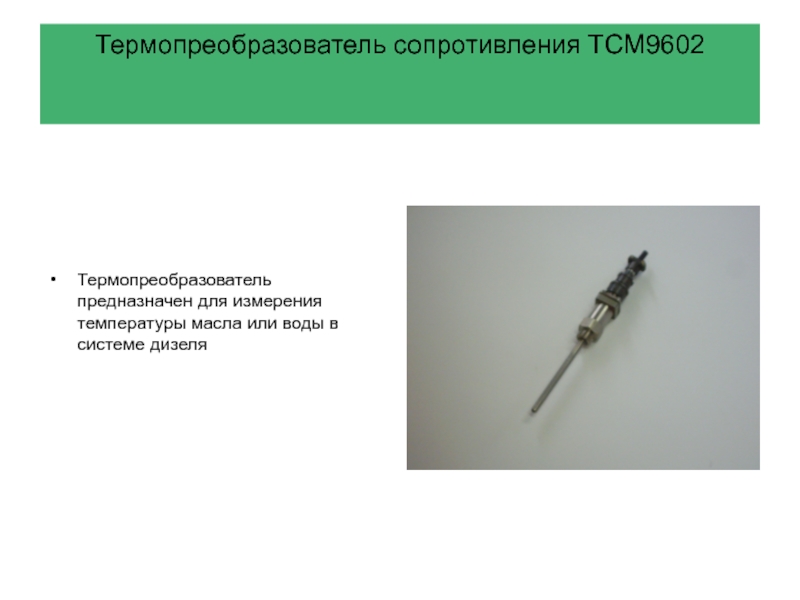

Слайд 6Термопреобразователь сопротивления ТСМ9602
Термопреобразователь предназначен для измерения температуры масла или воды в
системе дизеля

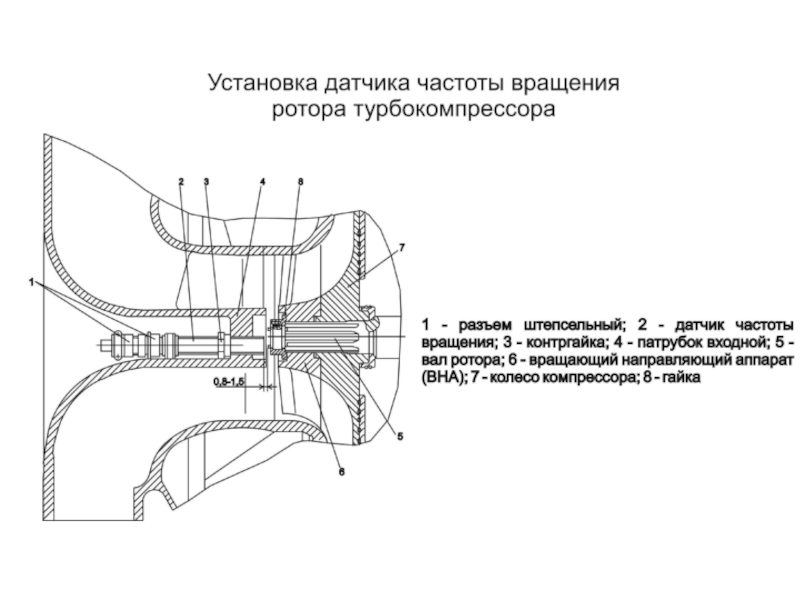

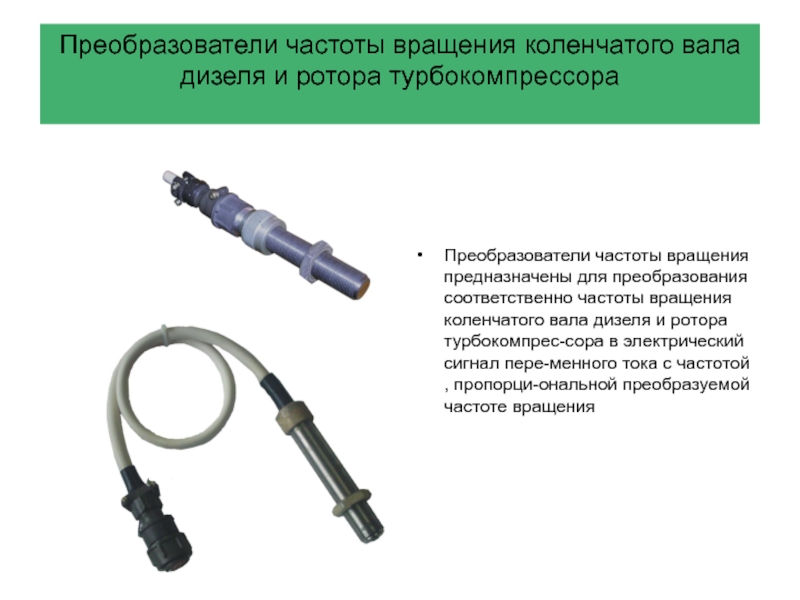

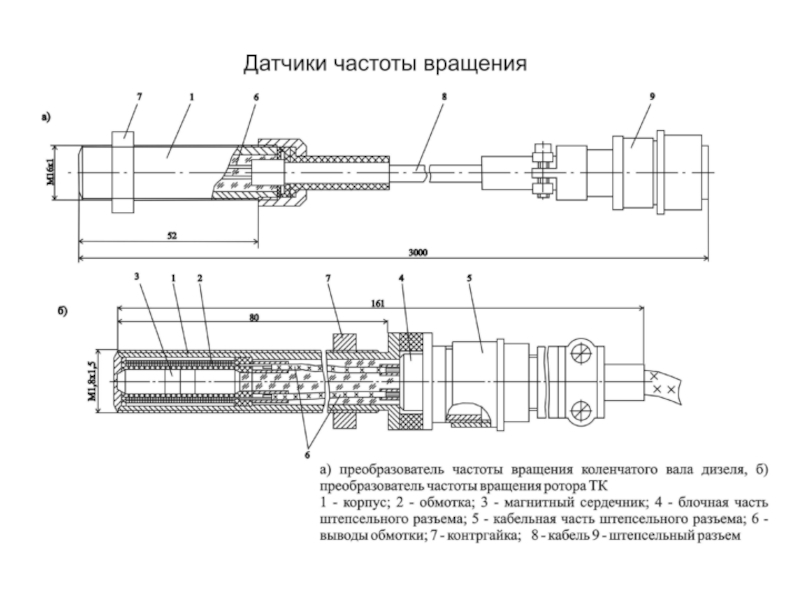

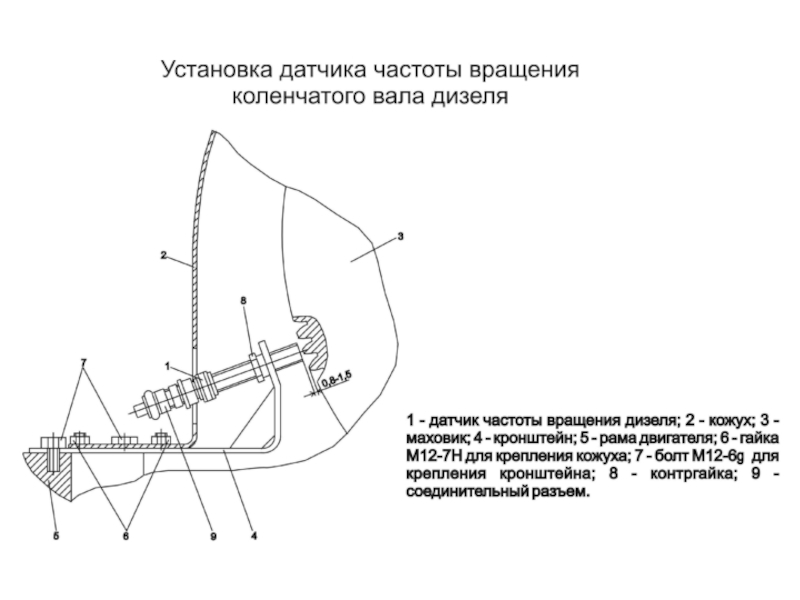

Слайд 7Преобразователи частоты вращения коленчатого вала дизеля и ротора турбокомпрессора
Преобразователи частоты вращения
предназначены для преобразования соответственно частоты вращения коленчатого вала дизеля и ротора турбокомпрес-сора в электрический сигнал пере-менного тока с частотой , пропорци-ональной преобразуемой частоте вращения

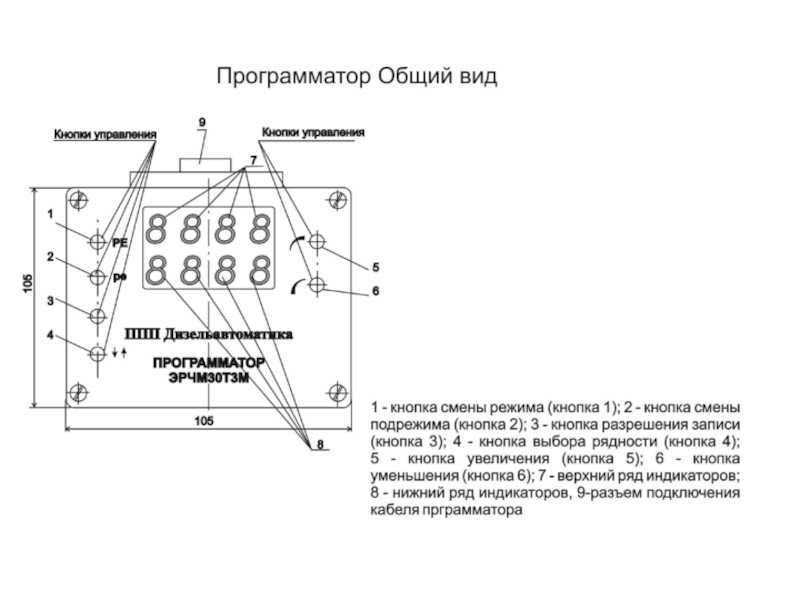

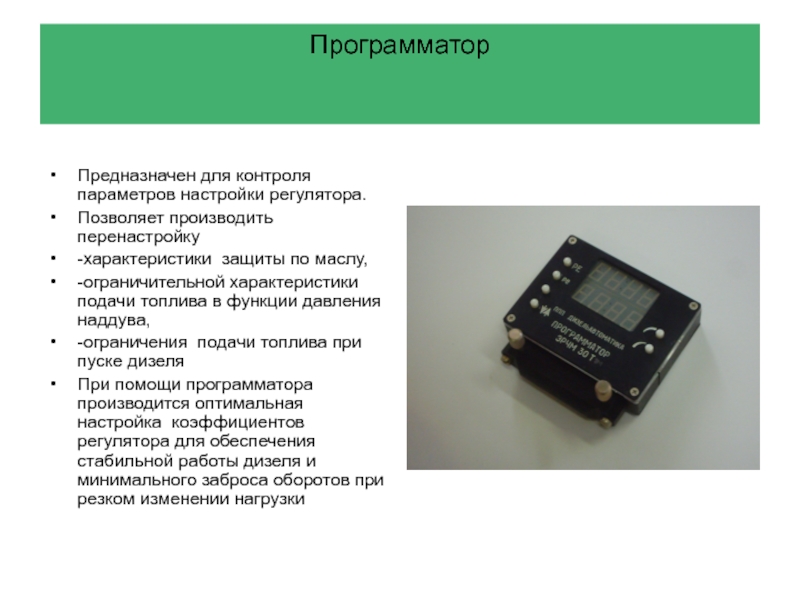

Слайд 8Программатор
Предназначен для контроля параметров настройки регулятора.
Позволяет производить перенастройку
-характеристики защиты по
маслу,
-ограничительной характеристики подачи топлива в функции давления наддува,
-ограничения подачи топлива при пуске дизеля
При помощи программатора производится оптимальная настройка коэффициентов регулятора для обеспечения стабильной работы дизеля и минимального заброса оборотов при резком изменении нагрузки
-ограничительной характеристики подачи топлива в функции давления наддува,
-ограничения подачи топлива при пуске дизеля
При помощи программатора производится оптимальная настройка коэффициентов регулятора для обеспечения стабильной работы дизеля и минимального заброса оборотов при резком изменении нагрузки

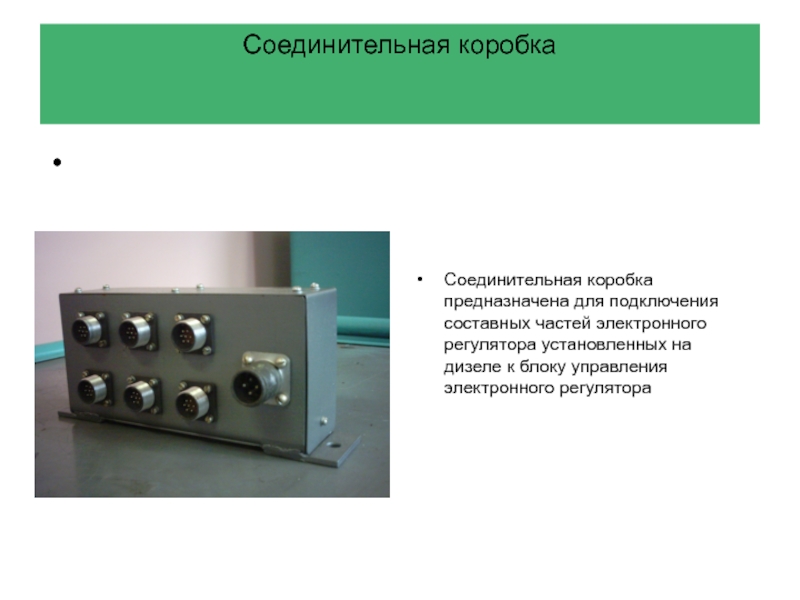

Слайд 9Соединительная коробка
Соединительная коробка предназначена для подключения составных частей электронного регулятора
установленных на дизеле к блоку управления электронного регулятора

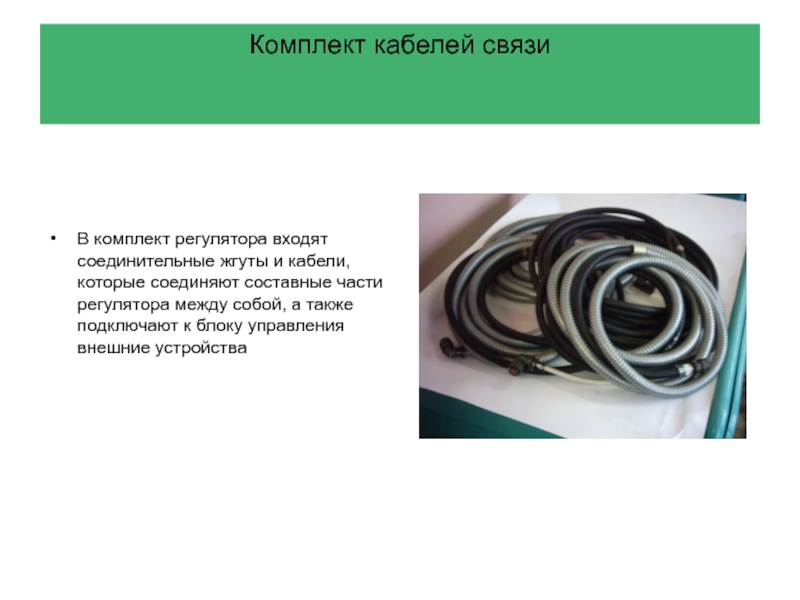

Слайд 10Комплект кабелей связи
В комплект регулятора входят соединительные жгуты и кабели, которые
соединяют составные части регулятора между собой, а также подключают к блоку управления внешние устройства
