Электроника и схемотехника. Расчет усилительного каскада на полевом транзисторе, по схеме с общим истоком презентация
Содержание
- 1. Электроника и схемотехника. Расчет усилительного каскада на полевом транзисторе, по схеме с общим истоком
- 2. 1. Условие задачи. Схема усилительного каскада с общим истоком
- 3. Эквивалентная схема каскада с общим истоком для области средних частот.
- 4. Статические стоковые и стоко-затворные характеристики полевого транзистора 2П302А
- 5. Нагрузочная линия и рабочая точка на статических
- 6.
- 7.
- 8.
- 9. Получим результат: Далее определяем
- 10.
- 11. Определение S и Ri на статических стоковых и стоко-затворных характеристиках полевого транзистора 2П302А
- 12. Получим результат:
- 13. Получим результат:
- 14. Эквивалентная схема каскада с общим истоком для области средних частот.
- 15. Получим результат: 6. Определим
- 16. Получим результат: 7. Определим
- 17. Получим результат:
- 18. Получим результат: 9. Определим амплитуду выходного сигнала. Вычисляем:
- 19. Получим результат:

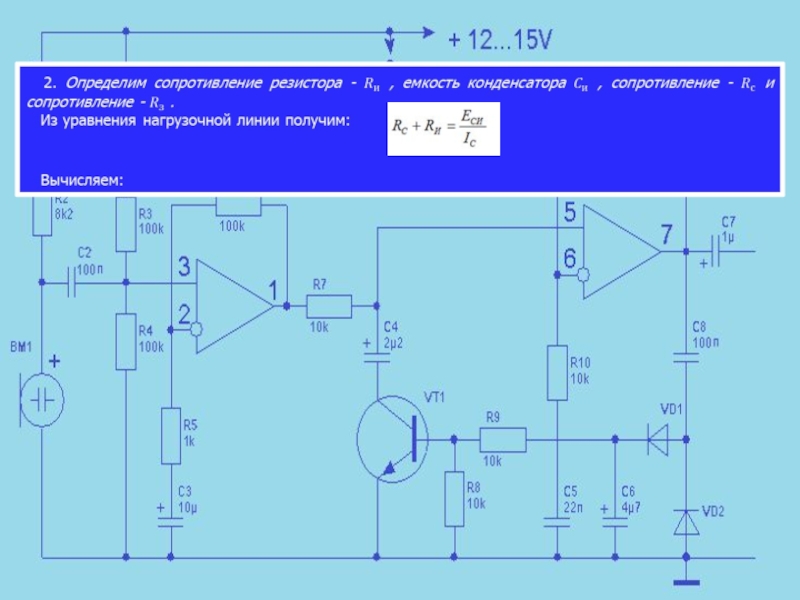

1. Условие задачи. Схема усилительного каскада с общим истоком
Слайд 5Нагрузочная линия и рабочая точка на статических стоковых и стоко-затворных характеристиках
полевого транзистора 2П302А
Точка пересечения нагрузочной линии с линией Uзи=-0,75В (по условию) даст рабочую точку на стоковых характеристиках. Перенесем рабочую точку на стоко-затворные характеристики.

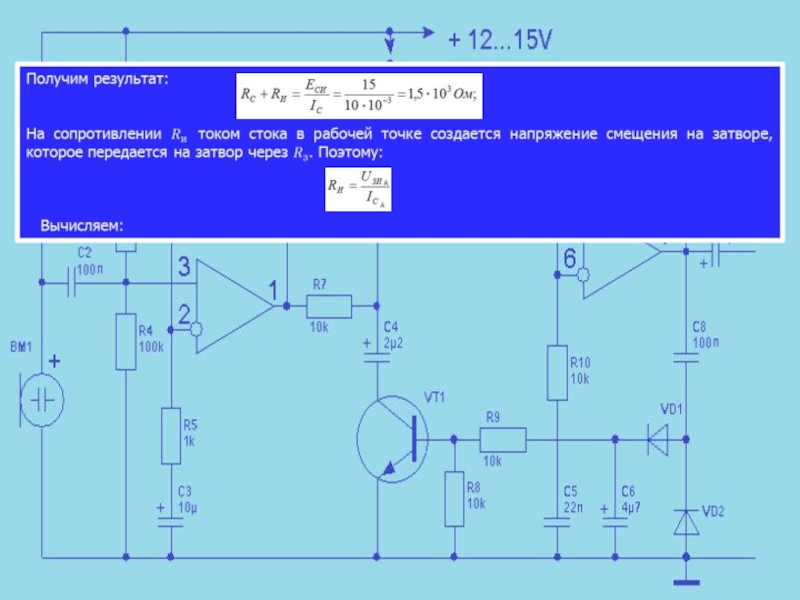

Слайд 9Получим результат:
Далее определяем емкость СИ .
Емкость СИ выбирается из условия,
чтобы при подаче входного переменного сигнала выполнялось неравенство: тогда
где ωmin – минимальная частота усиливаемого входного сигнала.
Вычисляем:
где ωmin – минимальная частота усиливаемого входного сигнала.
Вычисляем:
Слайд 11
Определение S и Ri на статических стоковых и стоко-затворных характеристиках полевого
транзистора 2П302А
Слайд 12Получим результат:
Внутреннее (выходное) сопротивление Ri определим на стоковых характеристиках.
Задавая приращение напряжения между стоком и истоком, определим приращение тока стока. После этого воспользуемся формулой:
Вычисляем:
Вычисляем:

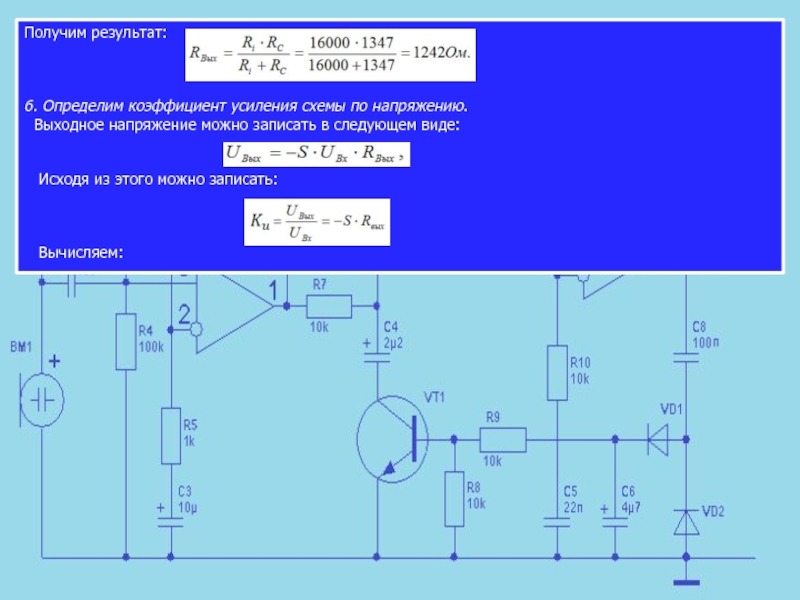

Слайд 15Получим результат:
6. Определим коэффициент усиления схемы по напряжению.
Выходное напряжение можно
записать в следующем виде:
Исходя из этого можно записать:
Вычисляем:
Исходя из этого можно записать:
Вычисляем:
Слайд 16Получим результат:
7. Определим коэффициент усиления схемы по току.
Коэффициент усиления по
току определяется аналогично биполярным транзисторным каскадам:
Вычисляем:
Вычисляем:
Слайд 17Получим результат:
8. Определим коэффициент усиления схемы по мощности.
Коэффициент усиления по
мощности также определяется аналогично биполярным транзисторным каскадам:
Вычисляем:
Вычисляем:
