ЭЛЕКТРИЧЕСКИЙ ТОК презентация

проводников.

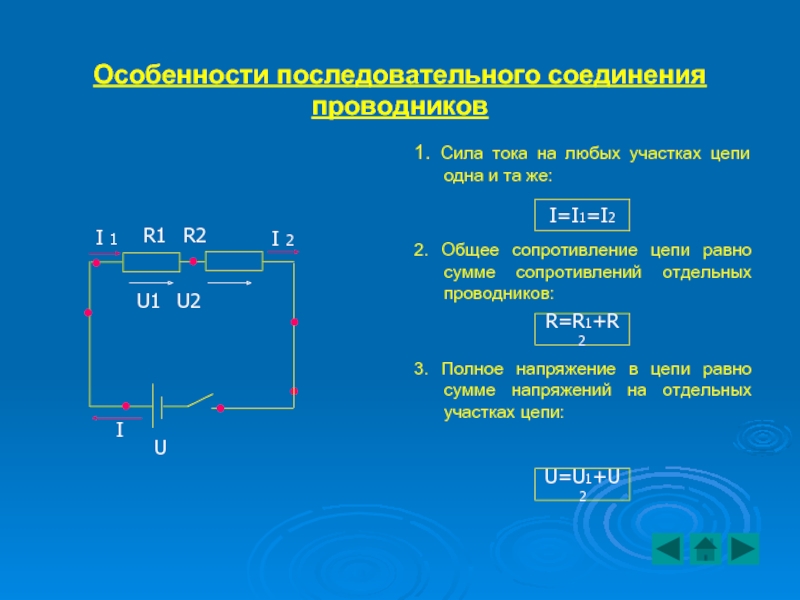

Особенности последовательного соединения проводников.
Особенности параллельного соединения проводников.
Закон Джоуля – Ленца.

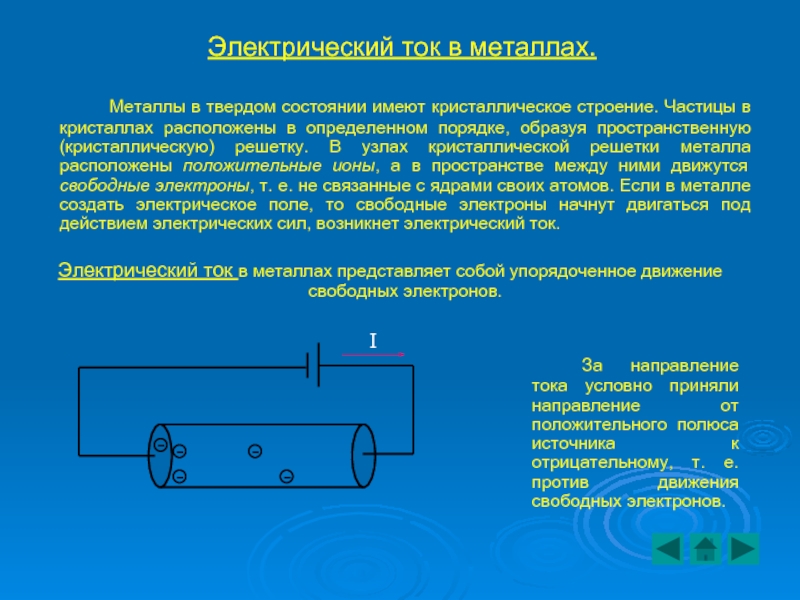

в кристаллах расположены в определенном порядке, образуя пространственную (кристаллическую) решетку. В узлах кристаллической решетки металла расположены положительные ионы, а в пространстве между ними движутся свободные электроны, т. е. не связанные с ядрами своих атомов. Если в металле создать электрическое поле, то свободные электроны начнут двигаться под действием электрических сил, возникнет электрический ток.

Электрический ток в металлах представляет собой упорядоченное движение свободных электронов.

За направление тока условно приняли направление от положительного полюса источника к отрицательному, т. е. против движения свободных электронов.

участка и обратно пропорциональна его сопротивлению.

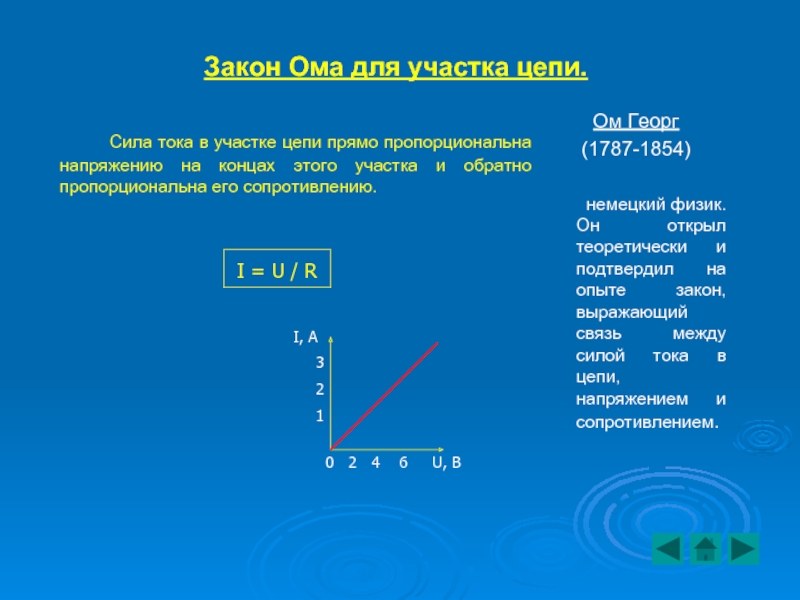

Закон Ома для участка цепи.

Ом Георг
(1787-1854)

немецкий физик. Он открыл теоретически и подтвердил на опыте закон, выражающий связь между силой тока в цепи, напряжением и сопротивлением.

I = U / R

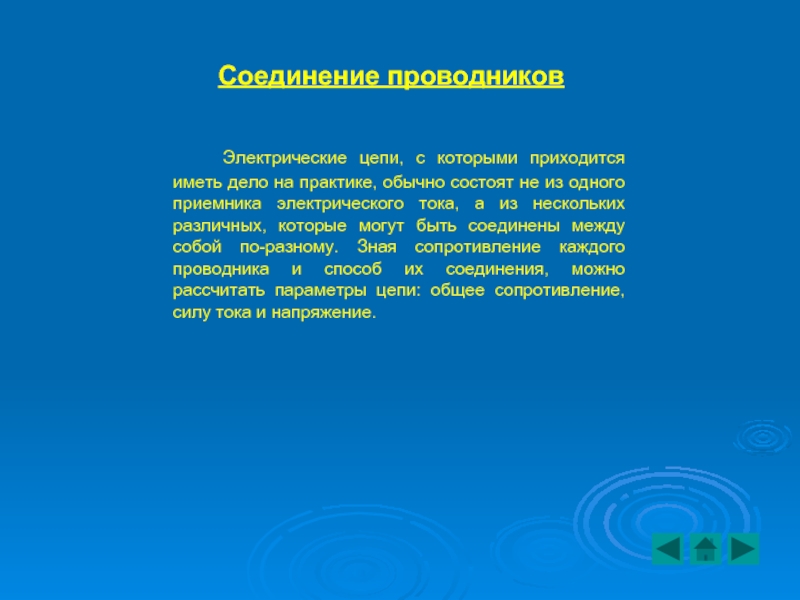

состоят не из одного приемника электрического тока, а из нескольких различных, которые могут быть соединены между собой по-разному. Зная сопротивление каждого проводника и способ их соединения, можно рассчитать параметры цепи: общее сопротивление, силу тока и напряжение.

и та же:


2. Общее сопротивление цепи равно сумме сопротивлений отдельных проводников:


3. Полное напряжение в цепи равно сумме напряжений на отдельных участках цепи:

I=I1=I2

R=R1+R2

U=U1+U2

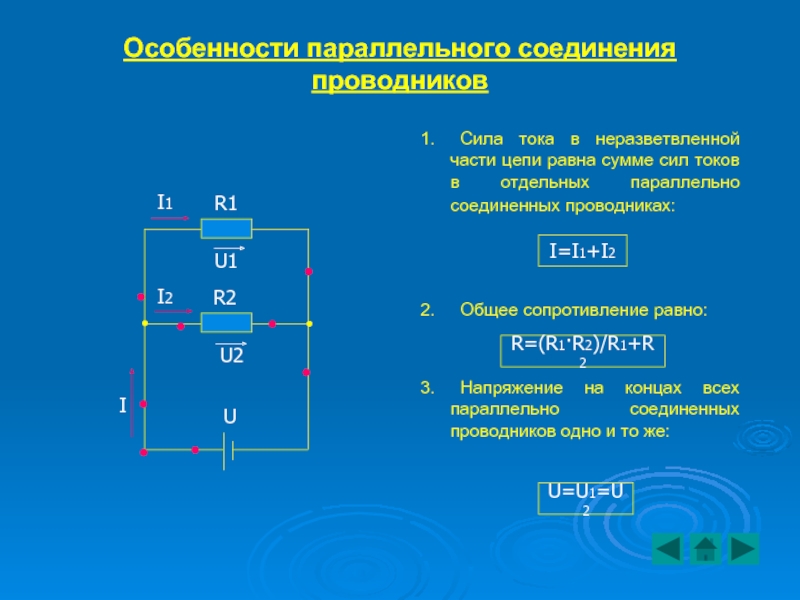

сумме сил токов в отдельных параллельно соединенных проводниках:



2. Общее сопротивление равно:


3. Напряжение на концах всех параллельно соединенных проводников одно и то же:

I=I1+I2

R=(R1·R2)/R1+R2

U=U1=U2

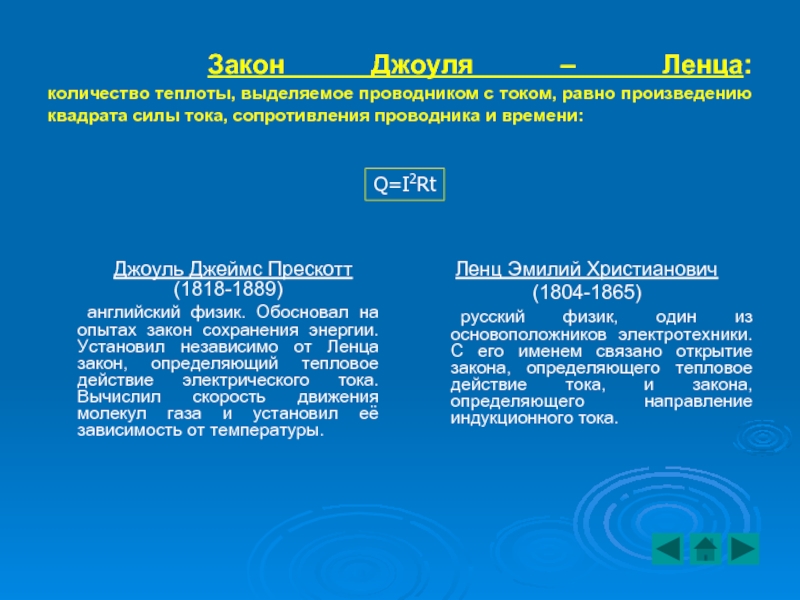

произведению квадрата силы тока, сопротивления проводника и времени:

Джоуль Джеймс Прескотт (1818-1889)
английский физик. Обосновал на опытах закон сохранения энергии. Установил независимо от Ленца закон, определяющий тепловое действие электрического тока. Вычислил скорость движения молекул газа и установил её зависимость от температуры.

Ленц Эмилий Христианович
(1804-1865)
русский физик, один из основоположников электротехники. С его именем связано открытие закона, определяющего тепловое действие тока, и закона, определяющего направление индукционного тока.

Q=I2Rt
