Электрические машины. ЭДС обмотки якоря, электромагнитный момент, реакция якоря. (Лекция 2) презентация
Содержание
- 1. Электрические машины. ЭДС обмотки якоря, электромагнитный момент, реакция якоря. (Лекция 2)
- 3. Тогда … Или, заменив …
- 4. Но так как
- 5. Коэффициент пульсаций Зубцовые пульсации: А)
- 6. 2.2 Электромагнитный момент МПТ Сила, действующая
- 7. Так как вращающий момент это … Следовательно
- 8. 2.3 Реакция якоря и её влияние на
- 9. Магнитное поле в режиме генератора
- 10. Результирующее МП создаётся …
- 11. При смещении щёток … Смещение

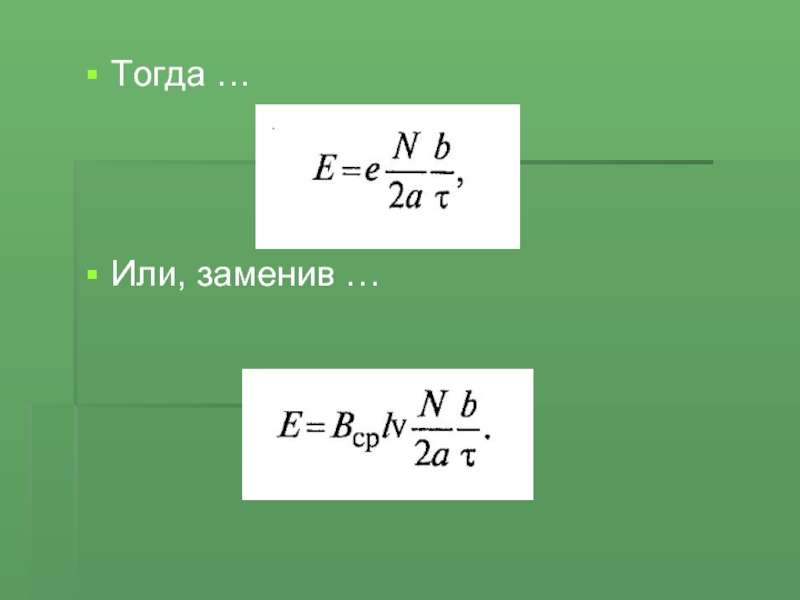

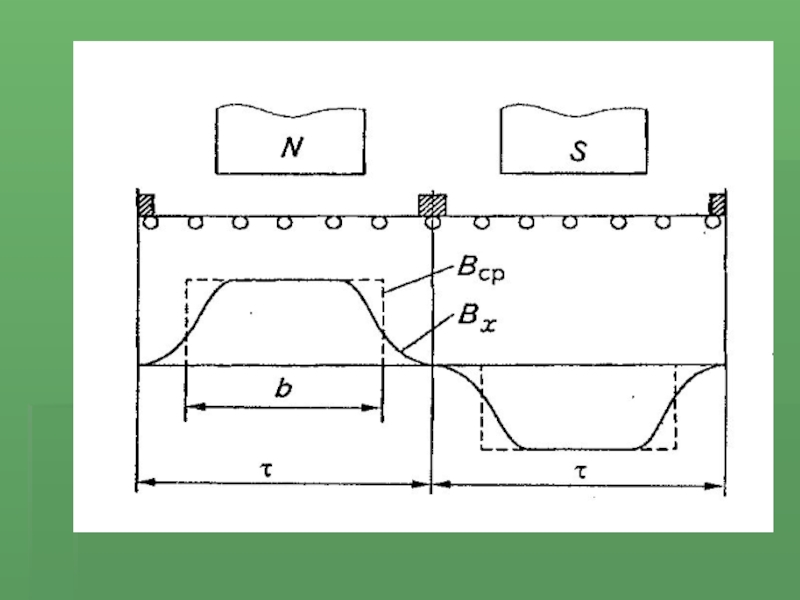

Тогда … Или, заменив …
Слайд 1Лекция №2 (Фамилия И. О. ; группа; Число) Вопросы лекции: ЭДС обмотки якоря;
электромагнитный момент; реакция якоря
Слайд 5Коэффициент пульсаций
Зубцовые пульсации:
А) поперечные возникают, если по ширине полюса укладывается целое
число зубцовых делений (при вращении магнитный поток смещается по ширине полюса)
Устраняются скосом пазов.
Б) продольные возникают при некратном зубцовом делении ширине полюса (меняется магнитное сопротивление).
Устраняются скосом пазов.
Б) продольные возникают при некратном зубцовом делении ширине полюса (меняется магнитное сопротивление).

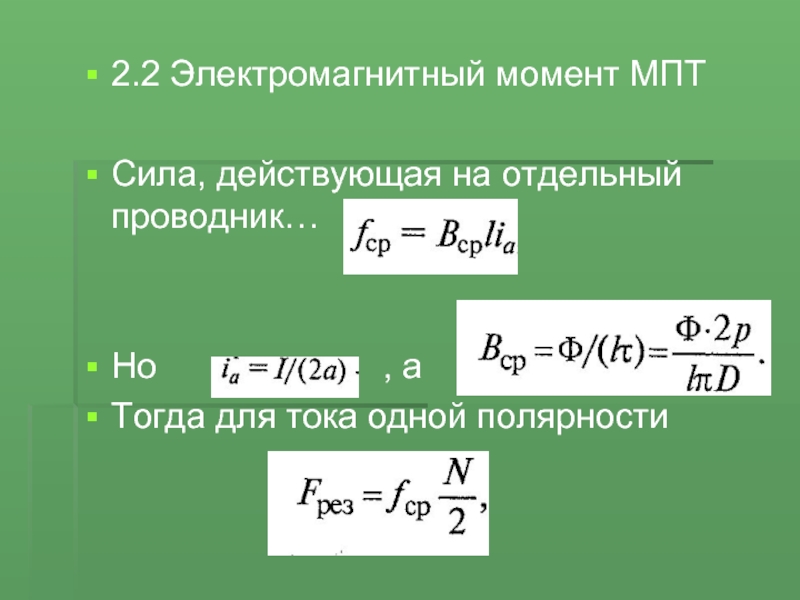

Слайд 62.2 Электромагнитный момент МПТ
Сила, действующая на отдельный проводник…
Но
, а
Тогда для тока одной полярности
Тогда для тока одной полярности

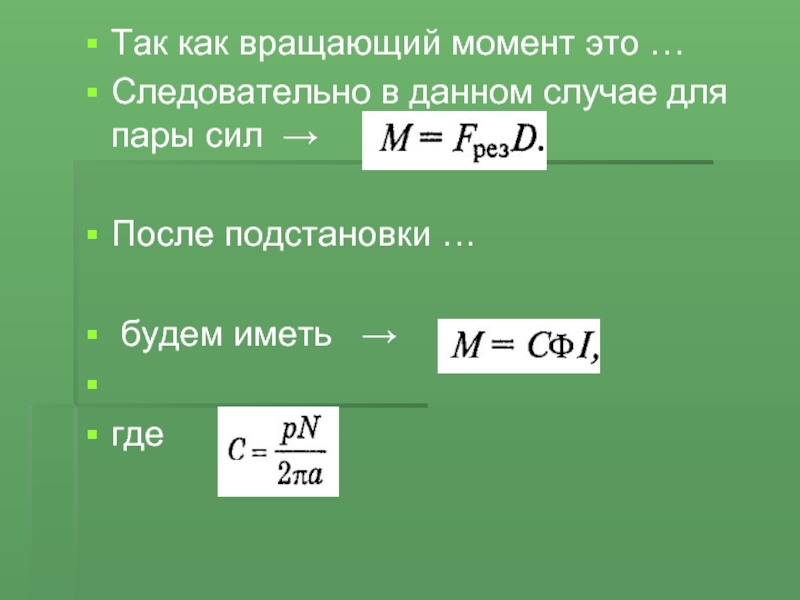

Слайд 7Так как вращающий момент это …
Следовательно в данном случае для пары
сил →
После подстановки …
будем иметь →
где
После подстановки …
будем иметь →
где
Слайд 9Магнитное поле
в режиме
генератора
под нагрузкой
при отсутствии
основного
магнитного
поля
имеет вид
Слайд 11При смещении щёток …
Смещение щёток у:
а) генератора:
по ходу – разм-ся
против
– подм-ся
б) двигателя:
по ходу – подм-ся
Против – разм-ся
б) двигателя:
по ходу – подм-ся
Против – разм-ся
