Двигатель NF Lambda 3.3 л (3300cc) презентация

Содержание

Спецификация

Слайд 1Двигатель NF Lambda 3.3 л
Сервисный учебный центр Chonan

Слайд 2Спецификация

Слайд 3
Регулировка фаз газораспределения, CVVT
Электронный дроссель, ETC
Дв-ль Lambda
Дв-ль Theta
*

Bosch

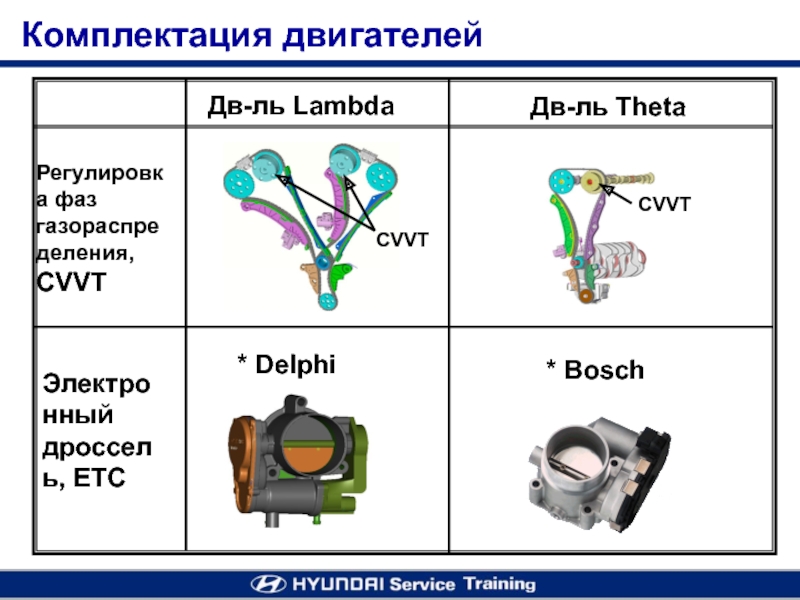

Комплектация двигателей

* Delphi

Слайд 4Вид 3/4
Приводной ремень
(общий)
Система регулировки фаз газораспределения,CVVT
Электронный дроссель, ETC
Аллюминиевый блок
Маслянный фильтр
Впускной

коллектор с изменяемой геометрией,VIS

Приводная цепь

Слайд 5Коллектор с изменяемой геометрией,VIS

Слайд 6

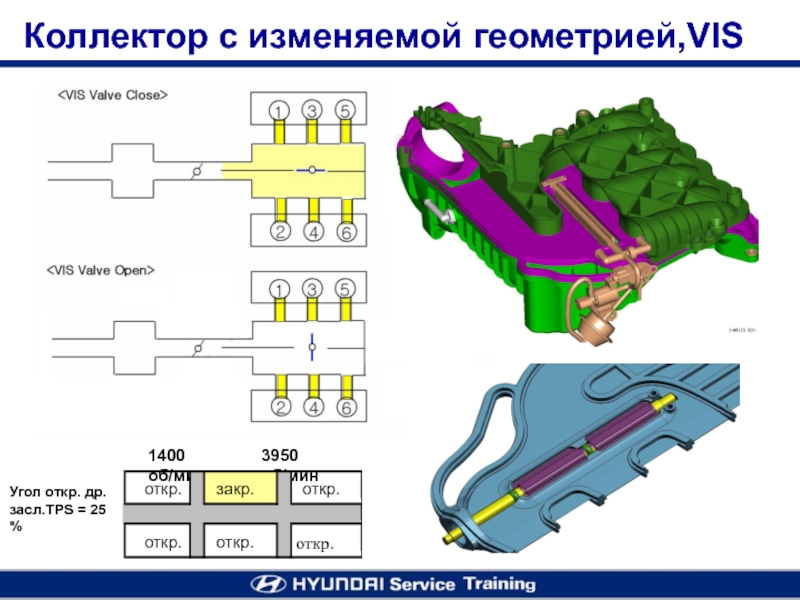

Коллектор с изменяемой геометрией,VIS

1400 об/мин
3950 об/мин
Угол откр. др. засл.TPS = 25

%

Слайд 7
































































































27
29
31
33
35
37
1000
2000
3000
4000
5000
6000
7000
Обороты коленвала двигателя (об/мин)
Крутящий момент дв-ля (кгсм)

Клапан VIS закрыт


Клапан VIS открыт

Коллектор

с изменяемой геометрией,VIS


Слайд 8Компоненты CVVT
CVVT
OCV
распредвал впускных клапанов
Внимание
При подсоединении разъёмов OCV не перепутайте

местами правый и левый.

Слайд 953 CA
Диапазон работы CVVT
45 CA
10
34
14
62
39
9
10
34
6
42
ВМТ
ВМТ
НМТ
НМТ

Слайд 10


0
120
240
-120
-240
ВЫПУСКНЫЕ
ВПУСКНЫЕ
53º
Угол перекрытия клапанов 45º

Изменение угла перекрытия клапанов
Диапазон работы CVVT

Слайд 11Общий приводной ремень
Насос ОЖ
Насос ГУР
Генератор
Насос кондиционера
автонатяжитель


Слайд 12Цепи ГРМ
Цепь ГРМ правого банка
Автонатяжитель
Цепь маслянного насоса
Натяжитель
Цепь ГРМ левого банка
успокоитель
Башмак цепи

ГРМ

* Не используйте повторно болт башмака цепи ГРМ

Слайд 13Метки ГРМ

Слайд 14Блок цилиндров
3 болта
■ Аллюминиевый блок – малый вес
■ Термостат –

управление на входе

■ Система охлаждение – раздельная с головкой блока;
рубашка охлаждения – открытого типа


рубашка охлаждения открытого типа

Слайд 15крышка
предохранит. клапан
сердцевина и уплотнит. кольцо
картридж
уплотнит.кольцо
Масляный фильтр

При замене масла,замените картридж
и

уплотнительное кольцо

Маслянный фильтр в сборе

При замене масляного фильтра в сборе
не повредите уплотнительное кольцо
обращённое к насосу ОЖ


Слайд 16Вид сверху
PCSV
Топливная рампа, форсунки
Катушки зажигания, свечи
Датчик абсолютного давления, MAP
CMP

Слайд 17Топливная рампа
Тип: без возврата топлива в бак
Давление топлива :

3.8 bar
пластиковая топливная рампа
металлический ресивер топливной
рампы

трубопровод из нержавеющей стали

пластиковая топливная рампа

ресивер

опоры

Слайд 18Форсунки
Multec3 (Delphi) : 4 отверстия, 2 распылителя
макс. производительность в

статике: (3.85 г/сек )
характеристики распылителя - угол конусности : 8 º
- угол распыла : 21 º
сниженная смачиваемость стенок


44˚

21˚

8˚

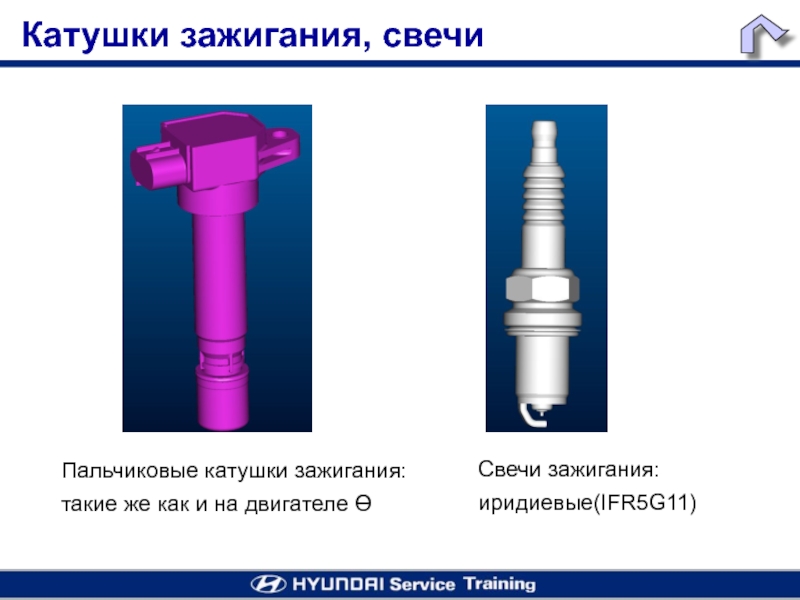

Слайд 19Катушки зажигания, свечи
Пальчиковые катушки зажигания:
такие же как и на двигателе Ө

Свечи

зажигания:
иридиевые(IFR5G11)

Слайд 20PCSV (эл. магн. клапан продувки абсорбера)

фильтр встроенный в клапан

Слайд 21
Датчики и исполнительные механизмы
датчик положения коленвала, CKP

датчик температуры ОЖ ,ECT

датчик температуры

масла, OTS


электронный дроссель, ETC


Слайд 22

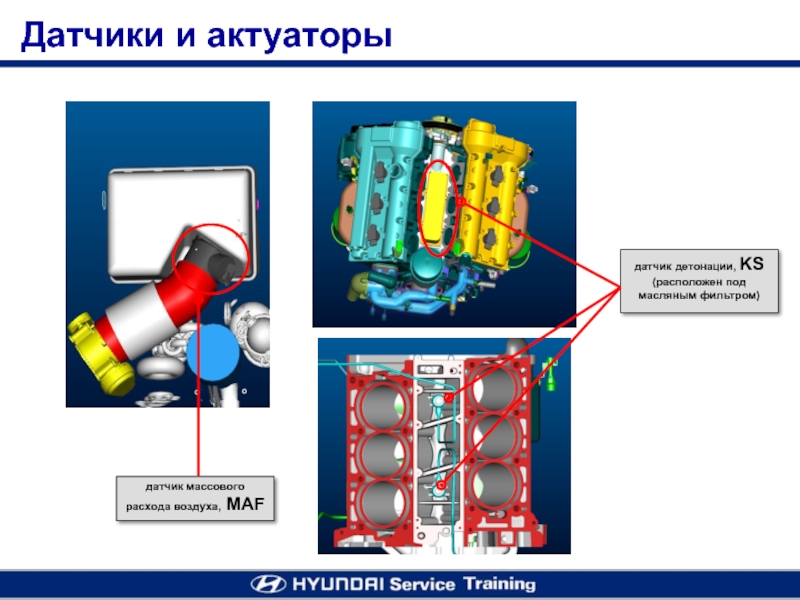

Датчики и актуаторы
датчик массового расхода воздуха, MAF

датчик детонации, KS (расположен под

масляным фильтром)

Слайд 23Датчик массового расхода воздуха, MAF

Слайд 24Датчик массового расхода воздуха, MAF
Описание МАF типа UDAM 1.3 (однонаправленного датчика)
Ground

Слайд 25Датчик массового расхода воздуха, MAF

Слайд 26
датчик давления масла
кислородные датчики
Датчики и актуаторы

Слайд 27Масляный насос
■ привод: цепной
■ спецификация:
→ производительность:

82 л/мин при 6200 об/мин
8.6 л/мин при 600 об/мин
→ предохранительный клапан: 5.0 ± 0.5 bar

Слайд 28■ вентилятор радиатора: 1шт (управление PWM)
■ при tº ОЖ > 115°,

компрессор кондиционера
выкл.

■ неисправность ДТОЖ, WTS: скважность
PWM: 90% (вентилятор : 100%)

Система охлаждения

Слайд 29
■ топливная система без возврата топлива в бак
RLFS(Return Less

Fuel System), давление – 3.8кг/см2

■ объём топливного бака: 70 л



адсорбер



топливный бак

регулятор

фильтр

топливный насос

Топливная система

Слайд 30Обслуживание и меры предосторожности
■ при установке датчика детонации:
-

не допускайте резких перегибов провода
- Do not squeeze wire by oil filter assembly.




Слайд 31■ При установке датчика кислорода:
- прежде всего, закрепите разъём,


- затем зафиксируйте провод клипсой②

■ При подсоединении разъёмов форсунок и катушек зажигания:
- одевайте разъём до щелчка,
- удостоверьтесь в защёлкивании замка

Обслуживание и меры предосторожности

Слайд 32■ При установке крышки маслоприёмника и крышки сальника:
- удалите

старый герметик,очистите поверхности
- нанесите новый герметик
- установите новую прокладку

<крышка сальника>

<крышка маслоприёмника>

Резиновая прокладка

герметик

Обслуживание и меры предосторожности

Слайд 33■ При сборке необходимо использовать новые прокладки и болты ГБЦ.

- 2 прокладки насоса ОЖ, 2 прокладки впускного коллектора, Surge tank gasket,
2 прокладки выпускного коллектора, болты ГБЦ, прокладка ГБЦ


2 прокладки насоса ОЖ

2 прокладки выпускного коллектора

2 прокладки впускного коллектора

Surge tank gasket

Обслуживание и меры предосторожности

Слайд 34RH Bank
LH Bank
■ When connecting OCV wire to OCV
-

RH Bank : Gray color connector
- LH Bank : Black color connector (yellow mark on wire)

LH Bank
OCV

RH Bank
OCV


Yellow mark on wire



Обслуживание и меры предосторожности

Слайд 35Крышки распредвалов

LI1
к передней части двигателя
впускныные: I выпускные: без метки
крышка №
левый банк:

L правый банк: R

Обслуживание и меры предосторожности

Слайд 36
Электронная дроссельная заслонка(ETC)

Слайд 37Корпус заслонки

Слайд 38■ управляется контроллером двигателя (ECM), силой тока
■ аварийный режим : угол

открытия 15%




ECM

ETC

M

управление 1

управление 2

Привод дроссельной заслонки(ETC)

Слайд 39потенциометр 2,
(TPS2)
потенциометр 1,
(TPS1)


ECM
TPS


TPS1
TPS2
+ 5 В
■ аварийный режим :

угол открытия 15%

ДПДЗ-1,2(TPS – 1,2)

Слайд 40■ для наблюдения за намерениями водителя





ECM
APS
+ 5В
сигнал 1
сигнал 2
+5В
■

аварийный режим : угол открытия 15%

Датчик газа-1,2(APS – 1,2)

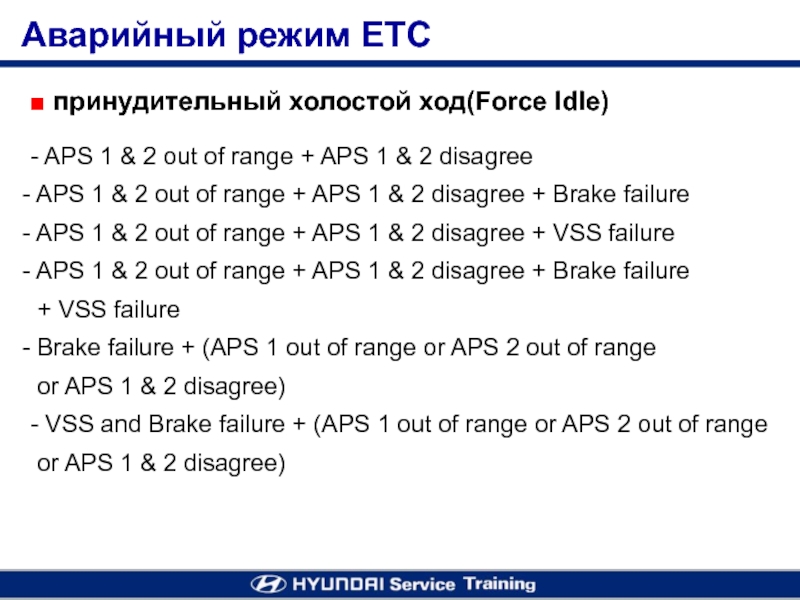

Слайд 41Аварийный режим ETC
- APS 1 & 2 out of range +

APS 1 & 2 disagree
APS 1 & 2 out of range + APS 1 & 2 disagree + Brake failure
APS 1 & 2 out of range + APS 1 & 2 disagree + VSS failure
APS 1 & 2 out of range + APS 1 & 2 disagree + Brake failure
+ VSS failure
Brake failure + (APS 1 out of range or APS 2 out of range
or APS 1 & 2 disagree)
- VSS and Brake failure + (APS 1 out of range or APS 2 out of range
or APS 1 & 2 disagree)

■ принудительный холостой ход(Force Idle)

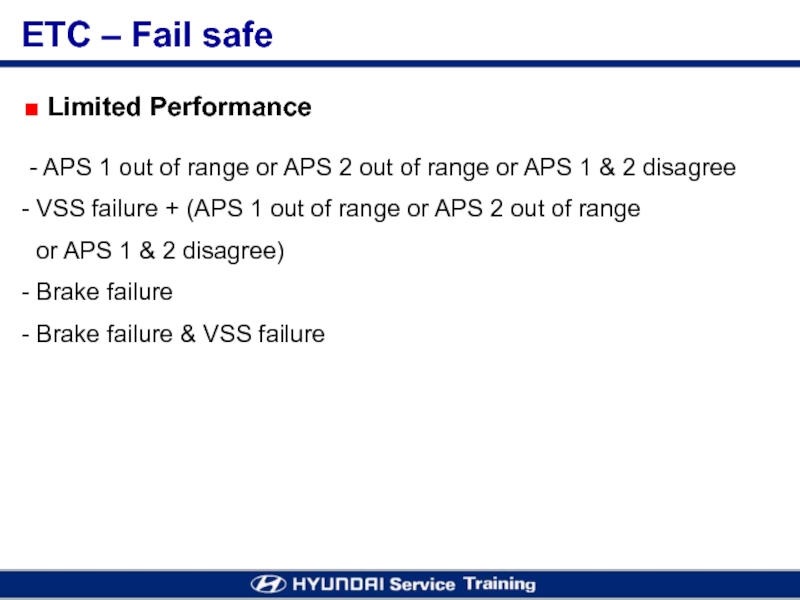

Слайд 42ETC – Fail safe
- APS 1 out of range or APS

2 out of range or APS 1 & 2 disagree
VSS failure + (APS 1 out of range or APS 2 out of range
or APS 1 & 2 disagree)
Brake failure
Brake failure & VSS failure

■ Limited Performance

Слайд 43ETC – Fail safe
- Throttle failed & MAF OK & MAP

OK :
(TPS fail + Actuation failed) or TPS 1 & 2 out of range
or (return test failure + TPS 1 & 2 out of range)
or (return test failure + all TPS failed)
or ( actuation test failed + return test failed + TPS fail)
MAF failed & throttle failed : MAF failed +
{(actuation fail + TPS fail) or TPS 1 & 2 out of range
or (return test failure + TPS 1 & 2 out of range)
or (return test failure + all TPS failed)
or (actuation test failed + return test failure + TPS fail)}

■ Power Management

Слайд 44ETC – Fail safe
- MAF failed & MAP failed & throttle

failed :
MAF failed + MAP failed +
{(actuation fail + TPS fail) or TPS 1 & 2 out of range
or (return test failure + TPS 1 & 2 out of range)
or (return test failure + all TPS failed)
or (actuation test failed + return test failure + TPS fail)}
- MAF failed & MAP failed & throttle failed limited :
MAF failed + MAP failed +
{TPS fail or (return test failed + TPS fail)}

■ Engine Shutdown
