Добыча и транспорт природного газа презентация
Содержание
- 1. Добыча и транспорт природного газа

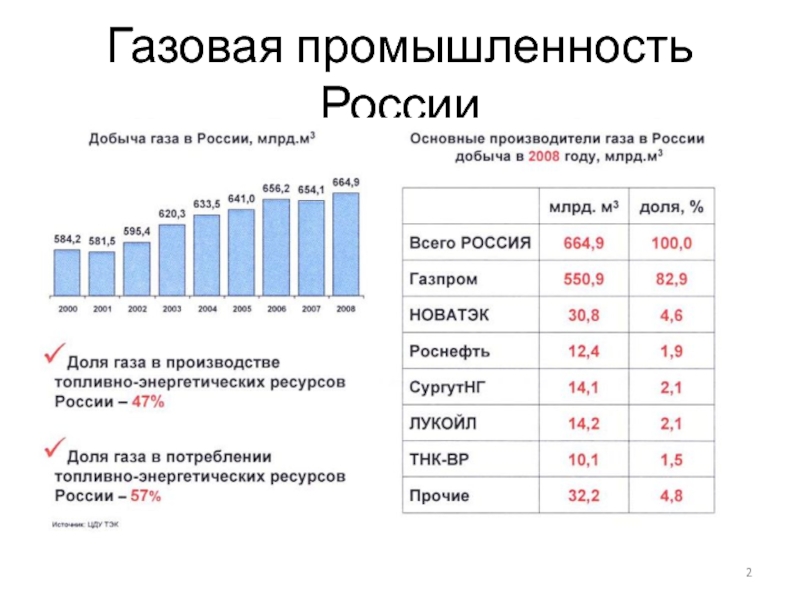

- 2. Газовая промышленность России

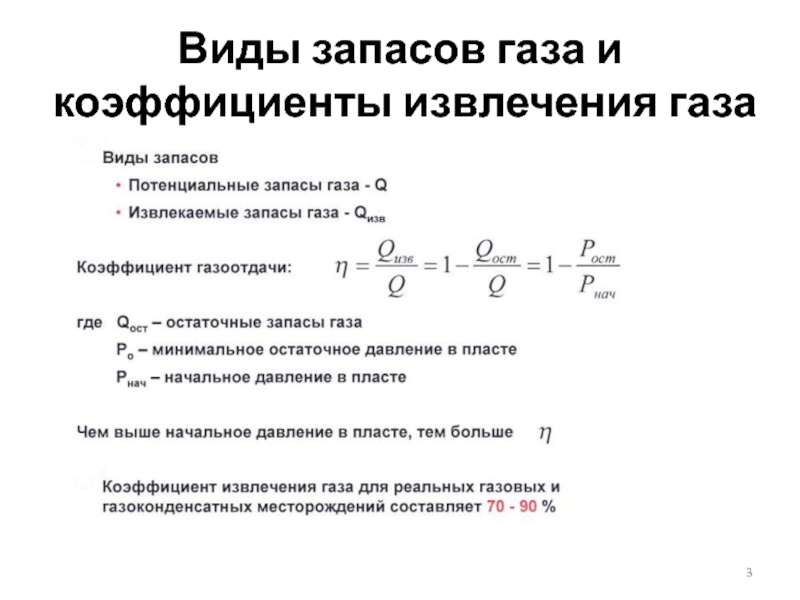

- 3. Виды запасов газа и коэффициенты извлечения газа

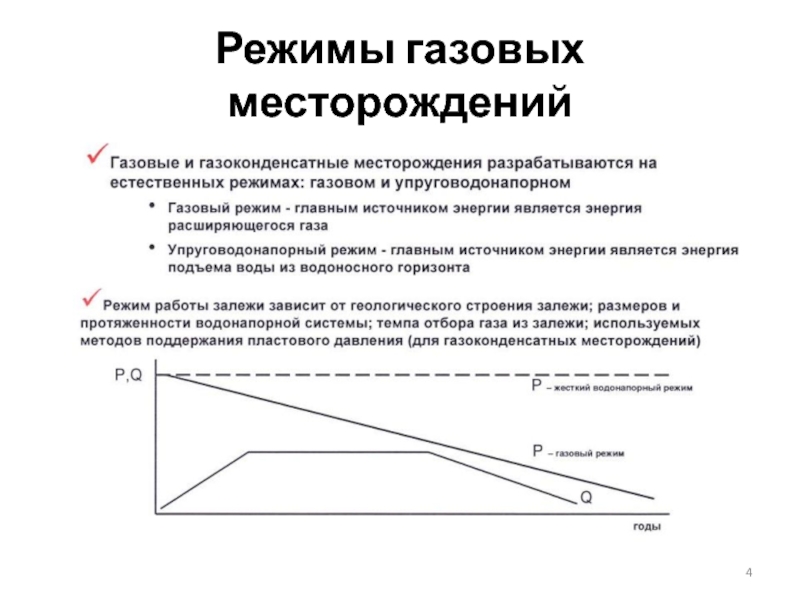

- 4. Режимы газовых месторождений

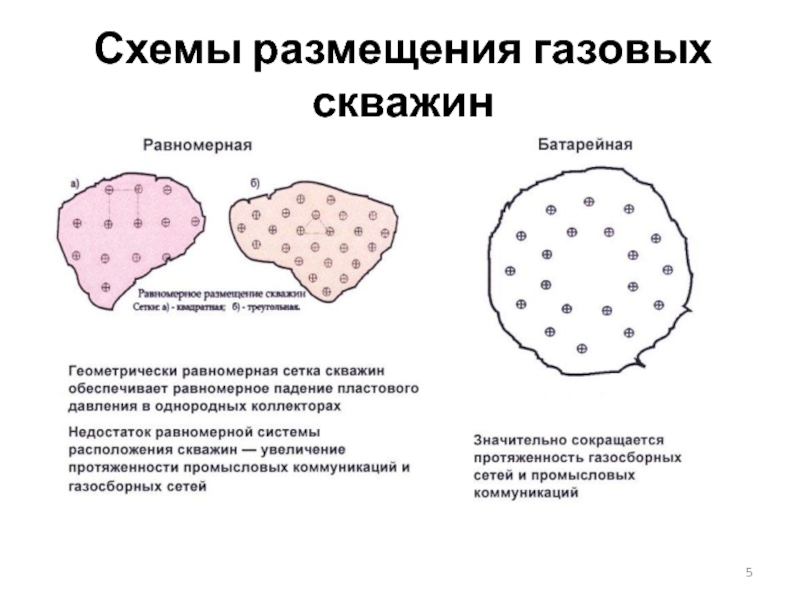

- 5. Схемы размещения газовых скважин

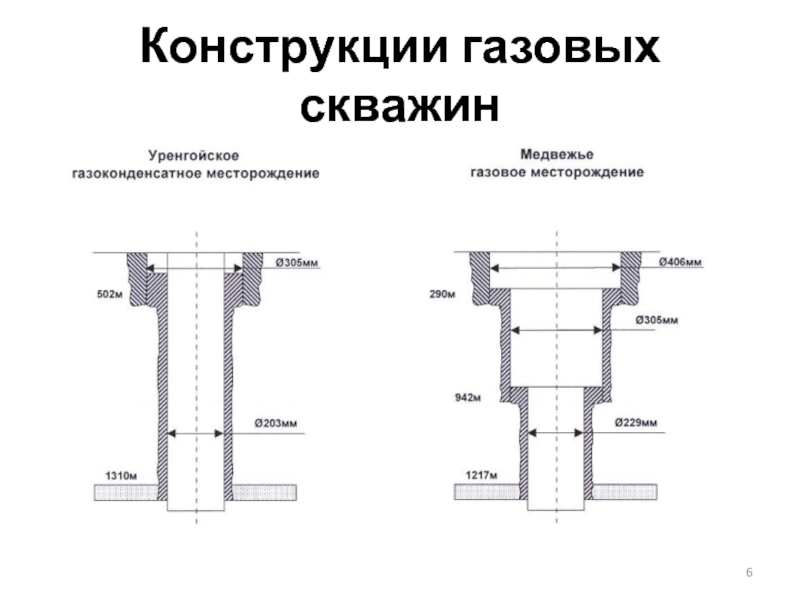

- 6. Конструкции газовых скважин

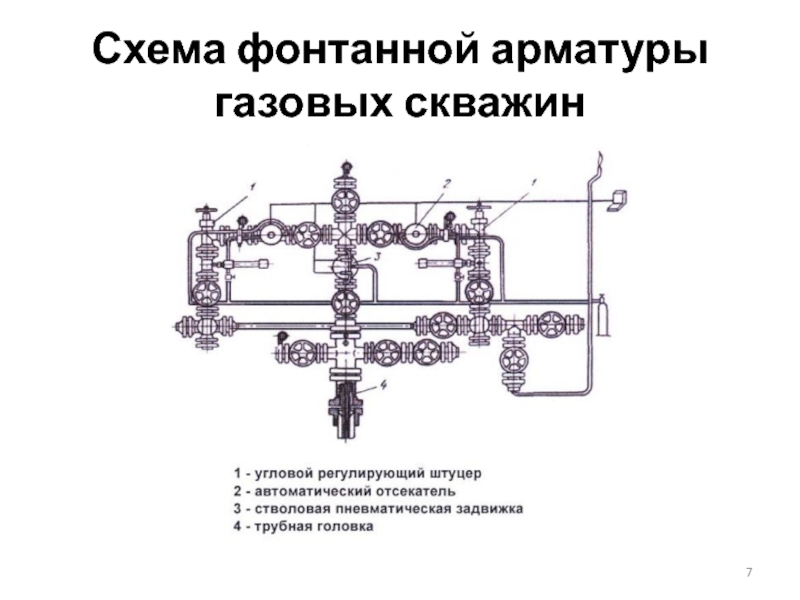

- 7. Схема фонтанной арматуры газовых скважин
- 8. Оборудование забоя газовой скважины

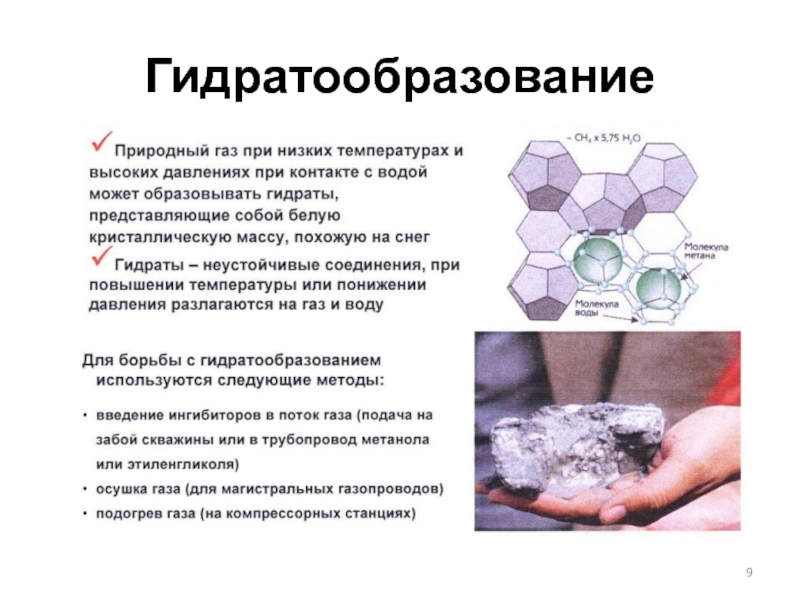

- 9. Гидратообразование
- 10. Системы промыслового сбора природного газа Существующие системы
- 11. По конфигурации трубопроводных коммуникаций различают газосборные системы:

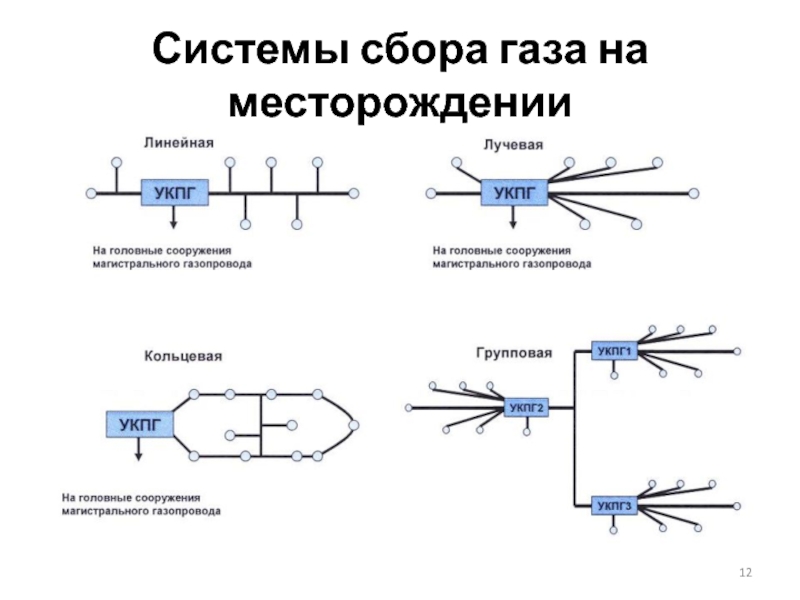

- 12. Системы сбора газа на месторождении
- 13. Подготовка газа к магистральному транспорту
- 14. Очистка газа от механических примесей В товарном

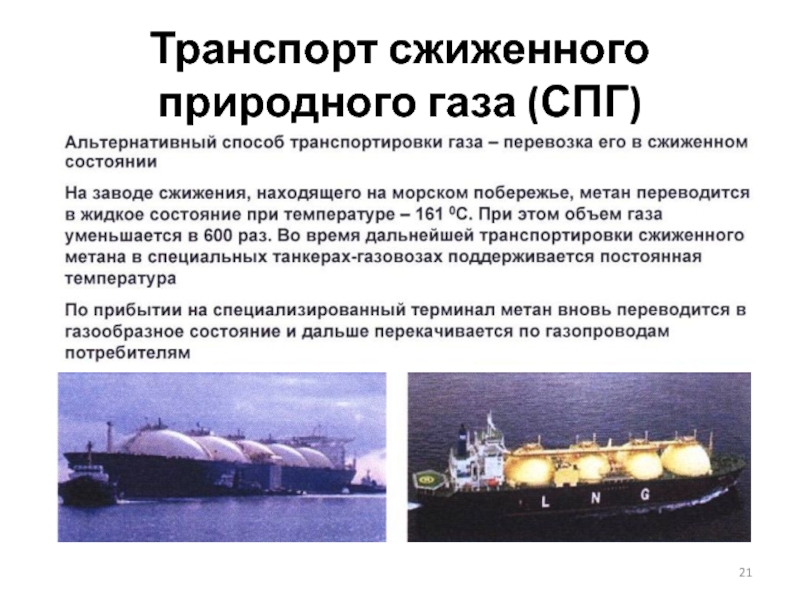

- 21. Транспорт сжиженного природного газа (СПГ)
Слайд 10Системы промыслового сбора природного газа
Существующие системы промыслового сбора природного газа классифицируются:
по степени централизации технологических объектов подготовки газа;
по конфигурации трубопроводных коммуникаций;
по рабочему давлению.
По степени централизации технологических объектов подготовки газа различают: индивидуальные, групповые и централизованные системы сбора.
по конфигурации трубопроводных коммуникаций;
по рабочему давлению.
По степени централизации технологических объектов подготовки газа различают: индивидуальные, групповые и централизованные системы сбора.
Слайд 11По конфигурации трубопроводных коммуникаций различают газосборные системы:
бесколлекторные
коллекторные.
При бесколлекторной
системе сбора газ (подготовленный или нет) поступает на ЦПС со скважин но индивидуальным линиям.
В коллекторных газосборных системах отдельные скважины подключаются к коллекторам, а уже по ним газ поступает на ЦСП.
По рабочему давлению системы сбора делятся на:
вакуумные (Р<0,1 МПа),
низкого давления (0,1<Р<0,6 МПа),
среднего давления (0,6<Р< 1,6 МПа)
высокого давления (Р> 1,6 МПа).
В коллекторных газосборных системах отдельные скважины подключаются к коллекторам, а уже по ним газ поступает на ЦСП.
По рабочему давлению системы сбора делятся на:
вакуумные (Р<0,1 МПа),
низкого давления (0,1<Р<0,6 МПа),
среднего давления (0,6<Р< 1,6 МПа)
высокого давления (Р> 1,6 МПа).
Слайд 14Очистка газа от механических примесей
В товарном газе содержание механических примесей не
должно превышать 0,05 мг/м3.
