ДИСЦИПЛИНА Службы мультимедиа Преподаватель: Джураев Рустам Хусанович ОБЩЕЕ КОЛИЧЕСТВО ЧАСОВ – 188 ИЗ НИХ: ЛЕКЦИИ – 40 ЧАСОВ ЛАБОРАТОРНЫЕ РАБОТЫ – 40. презентация

НИХ:
ЛЕКЦИИ – 40 ЧАСОВ
ЛАБОРАТОРНЫЕ РАБОТЫ – 40 ЧАСОВ
ПРАКТИЧЕСКИЕ ЗАНЯТИЯ – 40 ЧАСОВ САМОСТОЯТЕЛЬНАЯ РАБОТА – 68 ЧАСОВ

к мультисервисным сетям. Функциональная архитектура. Рекомендация Y.2001 2Лекция
Кодирование текстовой информации. Кодирование аудио информации. Кодирование графики. Кодирование видео информации.
3Лекция
Аудио-видео кодеки и их применение
4Лекция
Сети передачи аудио данных . Организация передачи речи по сетям с коммутацией пакетов.
5Лекция
Стек протоколов TCP/IP. IP протокол как основа перехода к сетям NGN. Модель NGN. Определение понятия услуг NGN.
6Лекция
Классификация трафика по приложениям. Требования к различным видам трафика. Качество обслуживания в сетях NGN.
7Лекция
Услуги IP-телефонии. Сети передачи видео данных. Организация передачи видео по сетям с коммутацией пакетов.
8Лекция
Архитектура предоставления услуг IPTV, Особенности трафика IPTV.
9Лекция
Требования к мультисервисным сетям. Эффективные методы передачи мультимедиа информации по IP-сетям

Softswitch.
11Лекция
Будущее развития мультисервисных сетей – мультимедийная структура IMS (IP Multimedia Subsystem)
12Лекция
Услуги Triple Play. Методы динамического разделения каналов при осуществлении концепции Triple play.
13Лекция
Показатели качества и методы их оценки в IP-телефонии. Методы повышения качества.
14Лекция
QoS – маршрутизация. Использование технологии MPLS при пезервировании ресурсов. Показатели качества услуг и методы их повышения.
15Лекция
Показатели качества обслуживания. Рекомендации Y.1540, Y.1541
16Лекция
Архитектура и механизмы предоставления качественных мультимедиа услуг
17Лекция
Методы и средства предоставления мультимедиа услуг по проводным широкополосным сетям. Методы и средства предоставления мультимедиа услуг по беспроводным широкополосным сетям.
18Лекция
Управление мультимедийными услугами в проводных и беспроводных сетях. Предоставление мультимедийных услуг в реальном времени в беспроводных сетях.
19Лекция
Требования предъявляемые при предоставлении услуг мультимедиа. Контроль качества услуг мультимедиа в беспроводных сетях.
20Лекция
Тестирование сетей NGN. Международные стандарты для тестирования сетей NGN.

К.: Изд. Группа BHV, 2003
2. Гургенидзе А.Т. Кореш В.И. Мультисервисные сети и услуги широкополосного доступа. -СПб.: Наука и техника, 2001
3. Ершов В.А., Кузнецов Н.А. Мультисервисные телекоммуникационные сети. - М.: Изд.во МГТУ им. Н.Э. Баумана.
4. Джураев Р.Х., Ким А.А., Джураев О.Р. Изучение принципов коммутации пакетов. Методические указания к практическим занятиям. ТУИТ. Ташкент 2005.
5. Джураев Р.Х., Джаббаров Ш.Ю., Умирзаков Б.М. ТЕХНОЛОГИИ ПЕРЕДАЧИ ДАННЫХ. Учебное пособие. 2008
6. Гольдштейн Б. С. Пинчук А.В. Суховицкий А.Л. IP-телефония. М.: Радио и связь, 2001.
7. Джураев Р.Х. Методические указания к практическим занятиям по дисциплине:«СИСТЕМЫ ДОКУМЕНТАЛЬНОЙ ЭЛЕКТРОСВЯЗИ». «ИЗУЧЕНИЕ ПРИНЦИПОВ IP-ТЕЛЕФОНИИ». Ташкент 2004
8. Компьютерные сети. Принципы, технологии, протоколы 4 издание - СПб, В.Г. Олифер, Н.А. Олифер2010
9. Б.С. Гольдштейн, Н.А. Соколов, Г.Г. Яновский. Сети связи: Учебник для ВУЗов. СПб.: БХВ - Петербург, 2010
10. Тюхтин М.Ф. Системы Интернет-телевидения.-М.: Горячая линия - Телеком, 2008

Надеждин О. Основы компьютерной анимации : монография/ О. Надеждин. -М.: Майор, 2004. -416 с.
3. Блинова Г. А. Компьютерная графика : учебное пособие/ Т. А. Блинова, Под ред. В. Н. 11орева. -К.; СПб.; К.: Юниор;" Корона- 11РИНТ"; "Век+”, 2006. -520 с
4. Мельниченко В. В. Компьютерная графика и не только... : Руководство пользователя/ В. В. Мельниченко, В. В. Легейда. - Киев; СПб.; Киев: ВЕК+; "Корона принт"; "НТИ", 2005. -560 с.
5. Порев, Виктор Компьютерная графика : монография/ В. Порев. - СПб.: БХВ-Петербург. 2005. -432 с.
6. Шлыкова О. В. Культура мультимедиа: Уч. пособие для студентов / МГУКИ. -М.: ФАИР-ПРЕСС, 2004. -415 с.
7. С. Новосельцев “Мультимедиа — синтез трех стихий”. Компьютер-Пресс, 7’91.
8. В. Дьяконов “Мультимедиа-ПК". Домашний Компьютер, 2011.
"Звуковые платы" — по материалам зарубежной прессы. Copmuter Review, 7'96

Томский политехнический университет. – Томск: Изд-во Томского политехнического университета, 2012. – 97 с.
Khanvilkar S. et al. Multimedia Networks and Communication // Electrical Engineering Handbook / edited by W.K. Chen. – [S. l.]: Academic Press, 2004. –P. 401–425.
Perkins C. RTP: Audio and Video for the Internet. – [S. l.]: Addison Wesley, 2003. – 432 p.
«Multimedia Services in Mobile and Wireless Environments» T-110.5120 Next Generation Wireless Networks Helsinki University of Technology. I.Avetisova, L.Pérez Meliá, 2005, Helsinki
«Multimedia Networking - From Theory to Practice». JENQ-NENG HWANG. University of Washington, Seattle. Cambridge University Press, 2009.

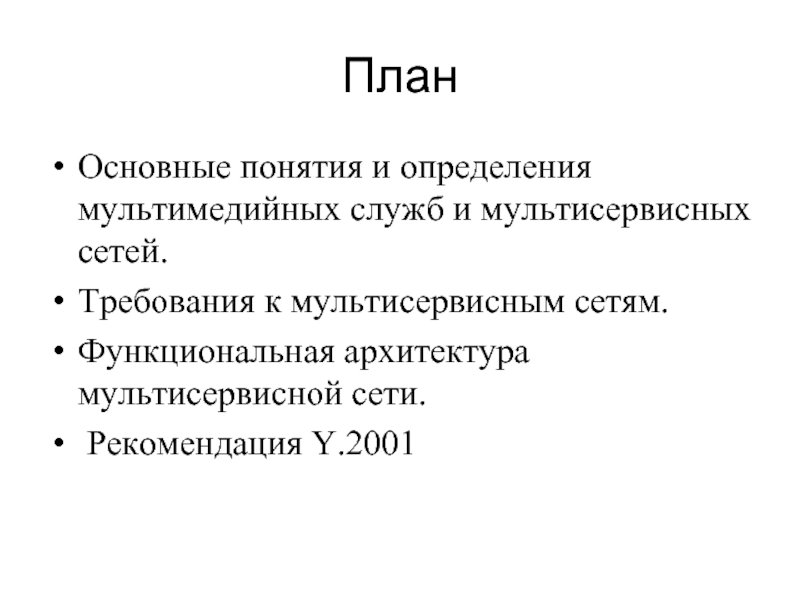

требования к мультисервисным сетям. Функциональная архитектура. Рекомендация Y.2001

мультисервисным сетям.
Функциональная архитектура мультисервисной сети.
Рекомендация Y.2001

«буква.число» (например, Y.1540).

NIST: National Institute of Standarts and Technology – Национальный институт стандартов США. В него входит IEEE – Institute of Electrical and Electronics Engineers. Стандарты носят формат «IEEE.число» (например, IEEE.802.3)

ETSI: European Telecommunications Standardizations Institute - Европейский институт по стандартизации телекоммуникаций

IETF: Internet Engineering Task Force – Инженерная группа по решению задач Internet. Рекомендации носят формат «RFC число» (например, RFC 821)

Организации, стандартизирующие решения в области телекоммуникаций

становится таким же стратегическим ресурсом, как и традиционные ресурсы: материальные и энергетические.
Современные информационные технологии, позволяющие создавать, хранить, перерабатывать и обеспечивать эффективные способы представления информации потребителю, стали неотъемлемой частью жизни общества и средством повышения эффективности управления всеми сферами общественной деятельности.

жизни нашего общества, коренным образом изменились цели и задачи, стоящие сегодня перед нашей экономикой, телекоммуникационной отраслью, информационной индустрией.
В Узбекистане осуществляется модернизация и техническое перевооружение в сфере сфере связи и информатизации.
Создаются необходимый фундамент и условия для дальнейшего устойчивого развития данной отрасли, все большей её интеграции в мировое информационно-телекоммуникационное пространство.

Национальной информационной системы с широким доступом к глобальным информационным системам и технологиям, являющимися решающими для прогресса страны в XXI веке.
Продолжает развиваться сеть передачи данных, формируются информационные ресурсы, расширяется перечень современных и перспективных услуг телекоммуникаций, включающий такие услуги как:
электронный документооборот,
электронная коммерция,
дистанционное обучение,
мультимедиа,
телеконференции и т. д.

в основном двумя причинами:
a) возникновением в нем потребности;
b) наличием соответствующей технической и технологической базы.
Прогноз международных экспертов в области основных направлений развития телекоммуникаций в увязке с задачами информатизации позволил определить:
a) движущую силу развития телекоммуникаций.
b) основное направление развития телекоммуникаций;

усиление интеграционных процессов: технологий, сетей и услуг, рассчитанных не передачу разных видов информации.
Интеграция подразумевает взаимопроникновение и объединение в одно целое:
a) множества различных технологий:
- информационных;
- телекоммуникационных;
b) множества различных сетей:
- телефонных сетей общего пользования;
- сетей передачи данных;
- распределенных сетей радиовещания и телевидения;
- фиксированных (стационарных) и мобильных сетей связи;
с) множества различных услуг, включая услуги телекоммуникаций и информационные услуги в произвольных сочетаниях в виде мультимедиа.

или иных видов информации с использованием проводных, радио, оптических или других эл.магнитных систем.
Сеть телекоммуникации – совокупность средств телекоммуникации, обеспечивающих один или несколько видов передач: телефонную, телеграфную, факсимильную передачу данных и других видов документальных сообщений, трансляцию телевизионных и радиовещательных программ.
Служба телекоммуникации – организационно-техническая структура на базе сети (или совокупности сетей телекоммуникации), позволяющая пользователям получать определенный набор услуг телекоммуникации.
Услуги телекоммуникации – продукт деятельности оператора и провайдера по приему, передаче, обработке сигналов и других видов информации через сети телекоммуникации.

Согласно ITU (МСТ – Т Международный союз телекоммуникации) передачу данных определяют как передачу данных, подлежащих обработке вычислительными устройствами или уже обработанных вычислительными устройствами.
В настоящее время употребляется два понятия передачи данных в узком смысле и в широком.
В узком смысле передача данных это перенос данных в виде двоичных сигналов из одного пункта в другой средствами телекоммуникации, как правило, для последующей обработки средствами вычислительной техники.
Понятие передачи данных в широком смысле это передача любых видов информации, включая речь и видео, преобразованных в цифровые сигналы.

формирование и последующую передачу одновременно нескольких видов информации по сети телекоммуникаций (например, может передаваться звук,текст,данные,неподвижные и подвижные изображения) и обеспечивающие возможность их совместного отображения,обработки,комбинирования и т.д.

информации, которые в рекомендациях МСЭ-Т определяются как мультимедийные.
Тенденция к увеличению количества передаваемой по сети телекоммуникаций мультимедийной информации неизбежно приводит к возрастанию информационных потоков, а резкий рост потребностей в обмене мультимедийной информацией - вызвал необходимость создания современных высокоскоростных телекоммуникационных технологий.
Как известно, термином "мультимедиа" принято обозначать интеграцию данных, текста, графики, аудио, видео и речи в рамках единой пользовательской платформы, позволяющей одновременно использовать сразу несколько из перечисленных видов информации.
При этом необходимо иметь в виду, что мультимедиа - это не просто одновременная передача по сети сигналов разных служб, как часто считают, а такая интеграция передаваемой информации, при которой в каждый момент передается информация разных видов (звук, текст, данные, неподвижные и подвижные изображения), посвященная одному и тому же процессу, явлению, предмету, человеку.

анимированная компьютерная графика, видео. Например, в одном объекте-контейнере может содержаться текстовая, аудио, графическая и видеоинформация, а также, возможно, способ интерактивного взаимодействия с ней.
Термин мультимедиа также, зачастую, используется для обозначения носителей информации, позволяющих хранить значительные объемы данных и обеспечивать достаточно быстрый доступ к ним (первыми носителями такого типа были Компакт-диски). В таком случае термин мультимедиа означает, что компьютер может использовать такие носители и предоставлять информацию пользователю через все возможные виды данных, такие как аудио, видео, анимация, изображение и другие в дополнение к традиционным способам предоставления информации, таким как текст.

количества пользователей (1,2 млрд. (2008)) + мобильные пользователи (20% от 3 млрд.)
рост объемов трафика, обусловленным как ростом числа потребителей, так и увеличением количества и разнообразия приложений (видео приложения в Интернет занимают примерно от 20 до 30% общего объема трафика)


Причины роста трафика Интернет
Web, электронная почта, пересылка файлов
видео приложения, включая видео телефонию, YouTube, IPTV, видео по требованию
приложения обработки данных, в которых программное обеспечение предоставляется пользователю как Интернет-сервис
игры, распространяемые через Интернет
приложения, связанные с телеучастием (telepresence) – телеобучение, телемедицина

Всемирной Паутине за 1 день?

1. Объем информации, используемой за один день в сети, мог бы быть записан на 168 млн DVD-дисков.
2. Отправляется около 294 млрд электронных писем.
3. На блогах публикуется 2 млн статей
4. 172 млн людей посещают Facebook, Twitter — 40 млн, LinkedIn — 22млн, Google+ — 20 млн, Pinterest — 17 млн.
5. В Facebook люди проводят в среднем 4,7 млрд минут.
6. Статусы в социальных сетях обновляются 532 млн раз.
7. 250 млн фотографий загружается на Facebook.
8. На Youtube загружается 864 тысячи часов видео.
9. В сервисе Pandora пользователи прослушивают 18,7 млн часов музыки.
10. В онлайн-магазинах появляются 1288 новых приложений, а скачиваются - 35 млн.

к той, которую он имеет при непосредственном общении.
В ведущих странах мира исследовались информационные возможности различных видов телекоммуникаций. В результате данных исследований были определены относительные объемы информации при различных способах передачи сообщений.
Ещё в 70-х годах прошлого века специалисты кафедры психологии Калифорнийского университета в Лос-Анжелесе (UCLA) провели исследование, которое показало, что при общении людей только 7% «эмоционального содержания» передаются значениями слов, еще 38% - за счет таких нюансов, как тон голоса и скорость речи, а 55% «контента» скрыто в неречевых формах – это жесты, выражения лица и т.п.

телекоммуникации получать информацию максимально приближенную к той, которую мы имеем непосредственно при общении.
В развитых странах изучали информационные возможности средств телекоммуникации

соединять между собой людей с помощью системы телекоммуникаций. Отсюда будут следовать важные выводы о том, как выбирать технологии доступа и строить сети доступа.
Рассмотрим особенности человеческого восприятия информации и его связь с полосой пропускания.
В таблице представлены пять органов чувств, и для каждого органа приведены данные по скоростям восприятия информации различными органами и скоростям обмена информацией между органами чувств и мозгом человека.


1.3 Требования к полосе пропускания для различных медиа-приложений

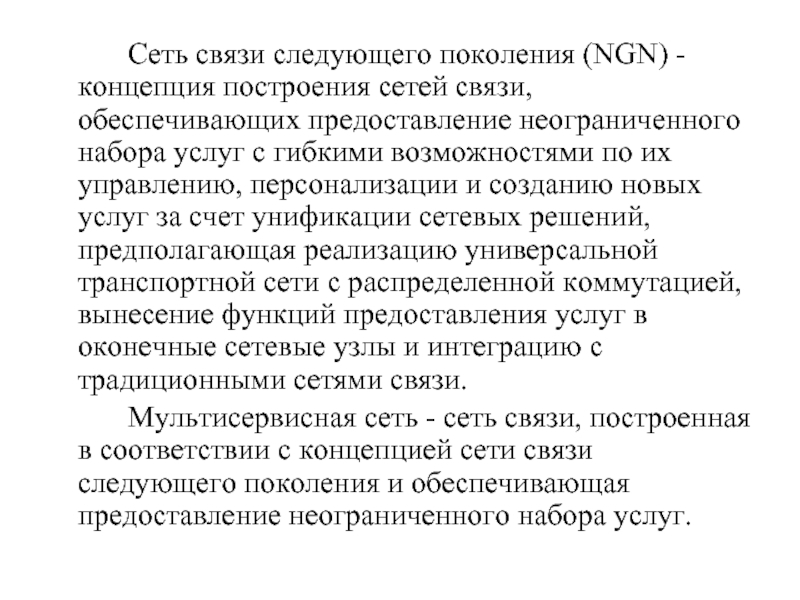

предоставление неограниченного набора услуг с гибкими возможностями по их управлению, персонализации и созданию новых услуг за счет унификации сетевых решений, предполагающая реализацию универсальной транспортной сети с распределенной коммутацией, вынесение функций предоставления услуг в оконечные сетевые узлы и интеграцию с традиционными сетями связи.
Мультисервисная сеть - сеть связи, построенная в соответствии с концепцией сети связи следующего поколения и обеспечивающая предоставление неограниченного набора услуг.

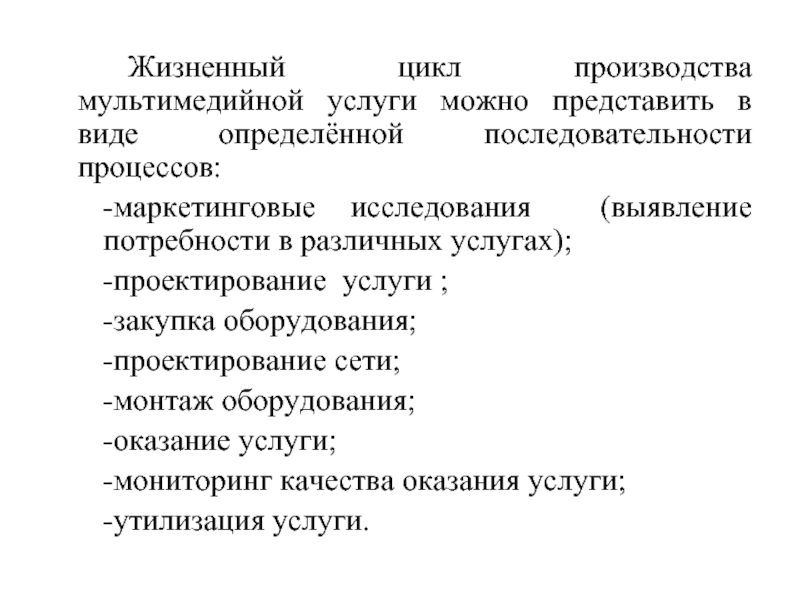

процессов:
-маркетинговые исследования (выявление потребности в различных услугах);
-проектирование услуги ;
-закупка оборудования;
-проектирование сети;
-монтаж оборудования;
-оказание услуги;
-мониторинг качества оказания услуги;
-утилизация услуги.

(транзитной, магистральной) сети;
-оператор сети доступа.
Сервис – провайдеры:
-провайдер сервиса;
-провайдер – контента.
Поставщики контента:
-поставщик контента (правообладатель);
-агрегатор контента;
-генератор сервиса;
- агрегатор сервиса.

лицо, оказывающее инфокоммуникационную услугу связи и не обладающее собственной инфраструктурой связи.
Поставщик контента (Content Provider - CP) - индивидуальный предприниматель или юридическое лицо, предоставляющее информацию поставщику услуги для ее распространения или предоставления пользователям по сети оператора связи.

изображений и данных с использованием технологии коммутации пакетов (IP). Она отличается надежностью, характерной для телефонных сетей (в противоположность негарантированному качеству связи через Интернет), и обеспечивает низкую стоимость передачи в расчете на единицу объема информации (приближающуюся к стоимости передачи данных по Интернету). Вообще говоря, основная задача мультисервисных сетей заключается в том, чтобы обеспечить работу разнородных информационных и телекоммуникационных систем и приложений в единой транспортной среде, когда для передачи и обычного трафика (данных), и трафика другой информации (речи, видео и т. д.) используется единая инфраструктура.

универсальной транспортной среды - от пакетной телефонии до интерактивного телевидения и Web-сервисов. Сеть нового поколения имеет следующие особенности:
универсальный характер обслуживания разных приложений;
независимость от технологий услуг связи и гибкость получения набора, объема и качества услуг;
полная прозрачность взаимоотношений между поставщиком услуг и пользователями.
Интеграция трафика разнородных данных и речи позволяет качественно повысить эффективность информационной поддержки управления предприятием; при этом использование интегрированной транспортной среды снижает издержки на создание и эксплуатацию сети.

возможность уменьшить разнообразие типов оборудования, применять единые стандарты и технологии, централизованно управлять коммуникационной средой. Мультисервисные сети поддерживают такие виды услуг, как телефонная и факсимильная связь; выделенные цифровые каналы с постоянной скоростью передачи; пакетная передача данных (FR) с требуемым качеством сервиса; передача изображений, видеоконференцсвязь; телевидение; услуги по требованию (On-Demand); IP-телефония; широкополосный доступ в Интернет; сопряжение удаленных ЛВС, в том числе работающих в различных стандартах; создание виртуальных корпоративных сетей, коммутируемых и управляемых пользователем.

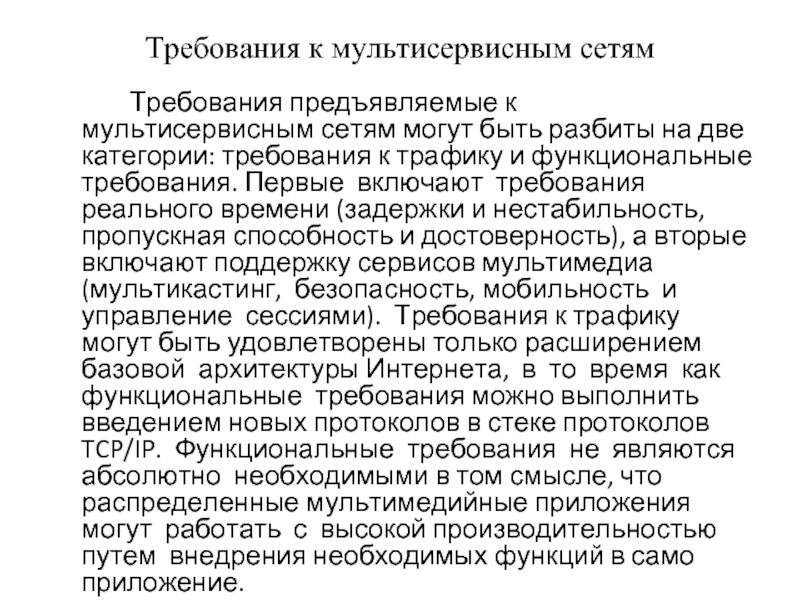

требования к трафику и функциональные требования. Первые включают требования реального времени (задержки и нестабильность, пропускная способность и достоверность), а вторые включают поддержку сервисов мультимедиа (мультикастинг, безопасность, мобильность и управление сессиями). Требования к трафику могут быть удовлетворены только расширением базовой архитектуры Интернета, в то время как функциональные требования можно выполнить введением новых протоколов в стеке протоколов TCP/IP. Функциональные требования не являются абсолютно необходимыми в том смысле, что распределенные мультимедийные приложения могут работать с высокой производительностью путем внедрения необходимых функций в само приложение.

Требования к мультисервисным сетям

построенной в соответствии с концепцией NGN, представлена на рис











Рис. Функциональная модель мультисервисной сети.
Основу сети NGN составляет универсальная транспортная сеть, реализующая функции транспортного уровня и уровня управления коммутацией и передачей.

Функциональная архитектура мультисервисной сети.

и коммутации;
оконечные (граничные) узлы, обеспечивающие доступ абонентов к мультисервисной сети;
контроллеры сигнализации, выполняющие функции обработки информации сигнализации, управления вызовами и соединениями;
шлюзы, позволяющие осуществить подключение традиционных сетей связи (ТФОП, СПД, СПС).

Generation Network, NGN)». Это «сеть на базе пакетов, которая способна предоставлять службы/услуги электросвязи и предоставлять возможность использовать несколько широкополосных, обеспечивающих качество обслуживания транспортных технологий и в которой функции, относящиеся к службам, независимы от нижележащих технологий, относящихся к транспортировке. Она обеспечивает свободный доступ для пользователей, по их выбору, к сетям и к конкурирующим поставщикам служб и/или к службам/услугам. Она поддерживает обобщенную подвижность, которая будет давать возможность постоянного и повсеместного обеспечения служб для пользователей».

Рекомендация Y.2001

телекоммуникаций следующего поколения NGN может быть определена как широкополосная сеть пакетной коммутации обеспечивающая предоставление неограниченного набора услуг телекоммуникаций гарантированного качества, предполагающая разделение функций связанных с оказанием услуг от технологий переноса и коммутации и поддерживающая глобальную мобильность пользователя, то есть обеспечивающая возможностью доступа пользователя к телекоммуникационным услугам в независимости от местонахождения и используемой технологии.

функций управления канальными ресурсами, вызовами/сессиями и приложениями/услугами;
независимость процесса предоставления услуг от используемой транспортной технологии, технологии доступа и открытых интерфейсов;
поддержка широкого набора услуг, приложений и механизмов (включая услуги режима реального времени, услуги не требующие поддержки режима реального времени, услуги односторонней, многосторонней и широковещательной передачи, мультимедийные услуги и т.д.);
широкополостность с обеспечением гарантированного качества соединения «из конца в конец» (end-to-end QoS);

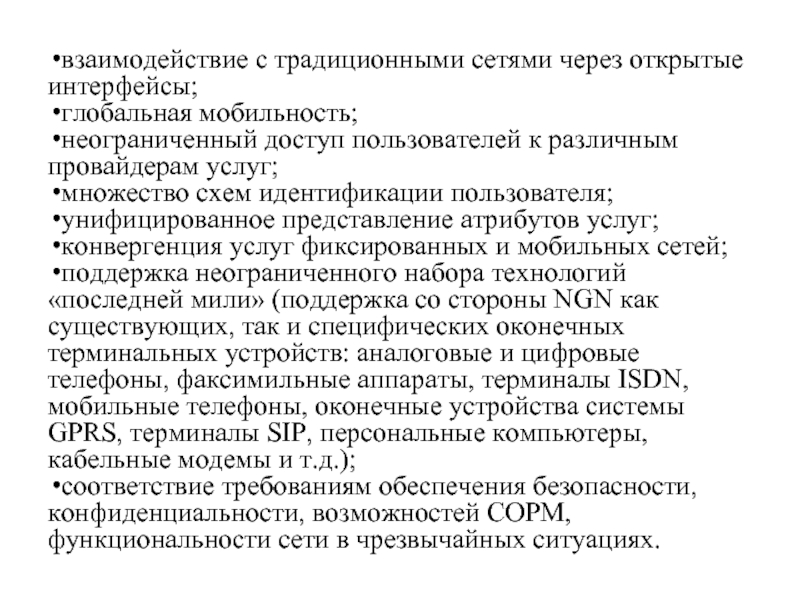

различным провайдерам услуг;
множество схем идентификации пользователя;
унифицированное представление атрибутов услуг;
конвергенция услуг фиксированных и мобильных сетей;
поддержка неограниченного набора технологий «последней мили» (поддержка со стороны NGN как существующих, так и специфических оконечных терминальных устройств: аналоговые и цифровые телефоны, факсимильные аппараты, терминалы ISDN, мобильные телефоны, оконечные устройства системы GPRS, терминалы SIP, персональные компьютеры, кабельные модемы и т.д.);
соответствие требованиям обеспечения безопасности, конфиденциальности, возможностей СОРМ, функциональности сети в чрезвычайных ситуациях.

от друга функций переноса и коммутации от функций управления вызовом и управления услугами.
В функциональной модели это разделение представляется двумя функциональными слоями: транспортным и сервисным .
Сервисный слой (Service Stratum) реализует функции передачи контента услуг, контроля за установлением соединений, а также функции контроля и управления за выделением ресурсов транспортной инфраструктуры.
Транспортный слой (Transport Stratum) реализует функции передачи информации по транспортной инфраструктуре и обеспечивает управление выделенными ресурсами для передачи информации пользователю с заданным качеством.
