Датчик отсутствия топлива (Reed-контакт) презентация
Содержание
- 1. Датчик отсутствия топлива (Reed-контакт)
- 2. 09/06/2018 Топливная система mit
- 3. 09/06/2018 Центробежный насос
- 4. 09/06/2018 Нагнетающий насос
- 5. 09/06/2018 Возможность проверки 12.0V X
- 6. 09/06/2018 VP 44
- 7. 09/06/2018 VP 44
- 8. 09/06/2018 VP 44 S3 Давление впрыска может достигать 1080 бар
- 9. 09/06/2018 VP 44 S3.5 магнитный клапан с
- 10. 09/06/2018 Подача топлива под высоким давлением
- 11. 09/06/2018 Подача топлива под высоким давлением Кулачковое кольцо ролики поршни Полость сжатия регулятор
- 12. 09/06/2018 Подача топлива под высоким давлением Топливо
- 13. 09/06/2018 Форсунка высокого давления
- 14. 09/06/2018 Обзор системы предстартового подогрева
- 15. 09/06/2018 Обзор системы
- 16. 09/06/2018 Блок управления насосом
- 17. 09/06/2018 Блок управления насосом Pin 1 =
- 18. 09/06/2018 Специфические датчики Датчик угла
- 19. 09/06/2018 Датчик температуры масла G8 Iнаходится в

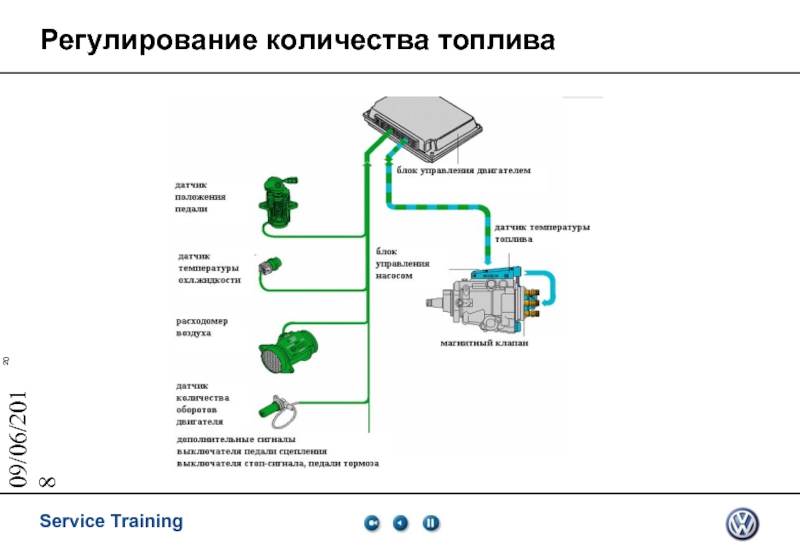

- 20. 09/06/2018 Регулирование количества топлива

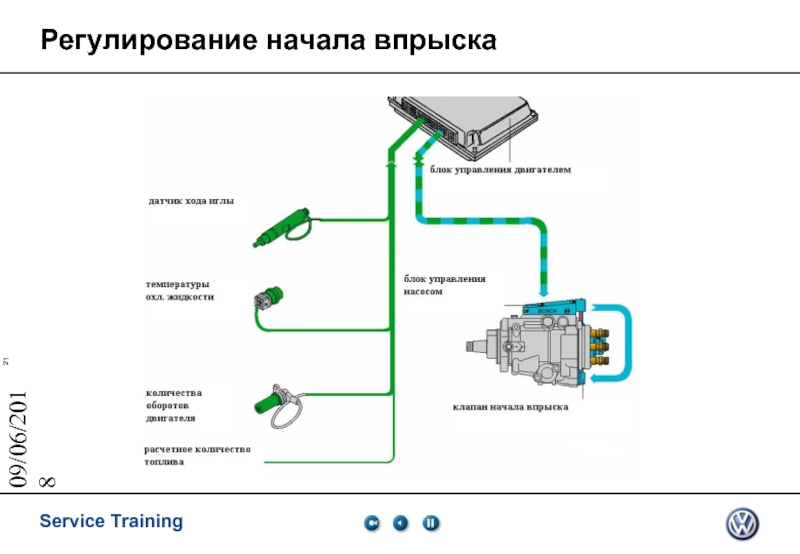

- 21. 09/06/2018 Регулирование начала впрыска

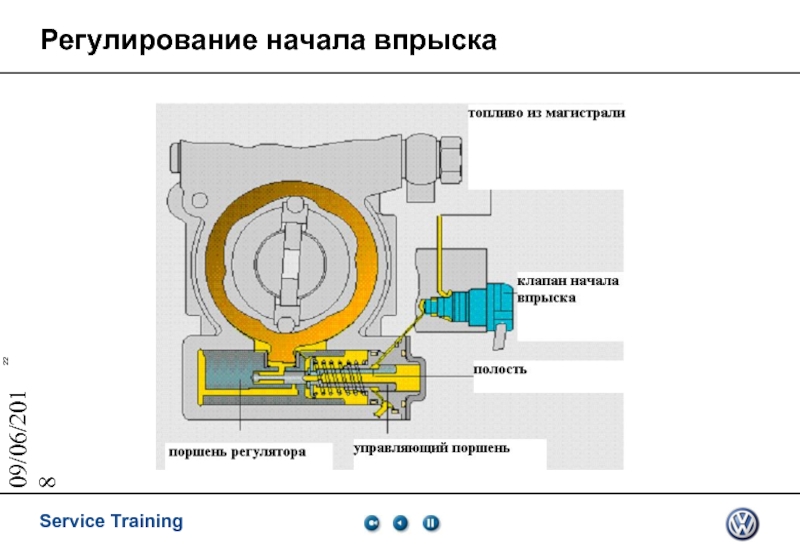

- 22. 09/06/2018 Регулирование начала впрыска

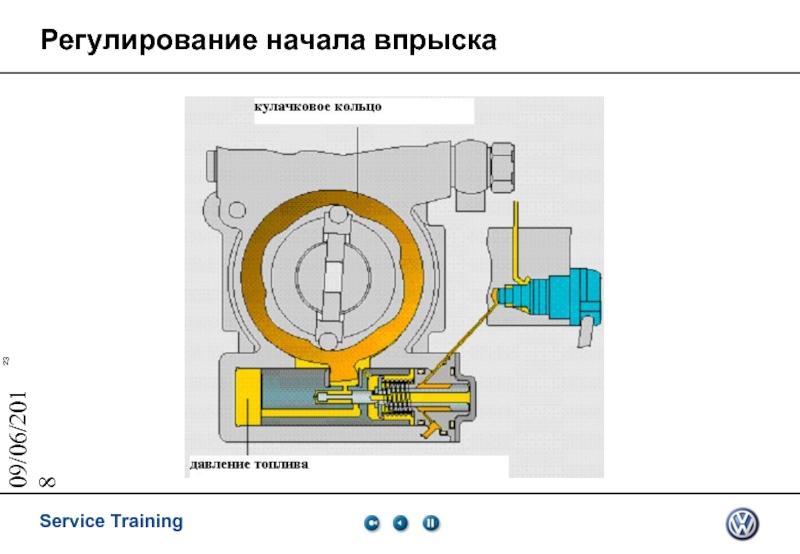

- 23. 09/06/2018 Регулирование начала впрыска
- 24. 09/06/2018 Регулирование начала впрыска
- 25. 09/06/2018 Дополнительные сигналы входящие Индикация отсутствия топлива
09/06/2018 Топливная система mit Geber für Kraftstoffmangel G 210 ,elektrisch С накопительным стаканом и датчиком отсутствия топлива Струйные насосы Работа струйных насосов
Слайд 209/06/2018
Топливная система
mit Geber für Kraftstoffmangel G 210
,elektrisch
С накопительным стаканом и датчиком
отсутствия топлива
Струйные насосы
Работа струйных насосов
Слайд 909/06/2018
VP 44 S3.5
магнитный клапан с увеличивающейся динамикой!
Тем самым достигается предварительный впрыск
при холодном/ горячем состоянии!

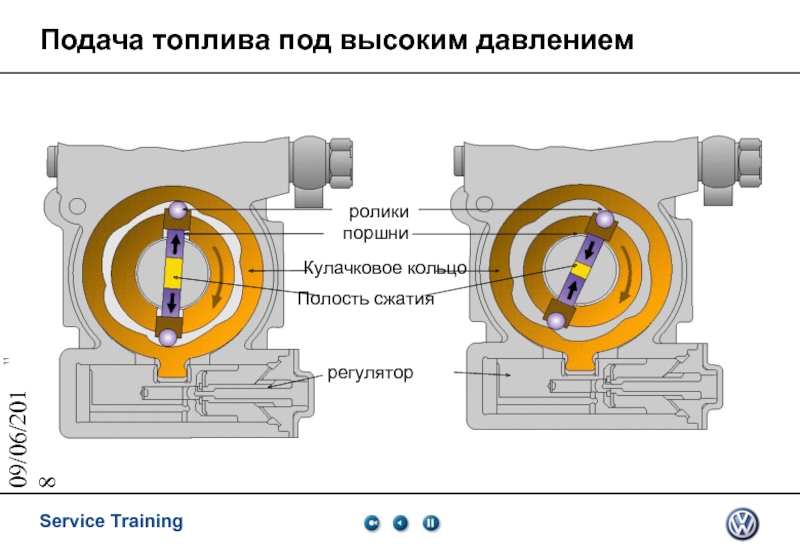

Слайд 1109/06/2018
Подача топлива под высоким давлением
Кулачковое кольцо
ролики
поршни
Полость сжатия
регулятор
Слайд 1209/06/2018
Подача топлива под высоким давлением
Топливо под давлением (от подкачивающего насоса)
Магнитный клапан
обесточен!
Магнитный клапан активен!
нагнетание
Слайд 1709/06/2018
Блок управления насосом
Pin 1 = CAN-Low
Pin 2 = CAN-High
Pin 5 =
сигнал управления с БУ двигателя
Pin 6 = масса
Pin 7 = Kl. 30
Pin 8 = синхронизированный по углу n-сигнал
Pin 6 = масса
Pin 7 = Kl. 30
Pin 8 = синхронизированный по углу n-сигнал
Слайд 1809/06/2018
Специфические датчики
Датчик угла поворота
В блоке управления насоса J399
При выходе датчика из
строя – остановка двигателя
Слайд 1909/06/2018
Датчик температуры масла G8
Iнаходится в подводящей магистрали к турбокомпрессору
Сигнал- к блоку
упр.двигателем
Слишком высокая температура – уменьшение количества впрыскиваемого топлива, потеря мощности
При выходе из строя используется расчетная величина
Двигатель работает в аварийном режиме!
Слайд 2509/06/2018
Дополнительные сигналы
входящие
Индикация отсутствия топлива
Сигнал скорости
Включение доп. отопителя
Сигнал потребления топлива доп. отопителем
Сигнал
климатической установки
Сигнал генератора
Сигнал генератора
исходящие
двигателю
Синхронизированный по углу сигнал количества оборотов
Сигнал количества оборотов
Сигнал расхода топлива
Сигнал вентилятору системы охлаждения
Сигнал управления доп.отопителю
