Чиллеры с одновинтовым компрессором DAIKIN презентация
Содержание
- 2. ЧИЛЛЕРЫ
- 3. Чиллеры с одновинтовым компрессором DAIKIN
- 4. Чиллеры с одновинтовым компрессором Плавное
- 5. Особенности Экономия природных ресурсов и ваших сбережений!
- 6. 100% 30% 12% 100% 15% 12%
- 7. * Доступны по специальному заказу (SPN)
- 8. Принцип рекуперации теплоты Полная рекуперация теплоты ?
- 9. Холодильный контур агрегата с рекуперацией теплоты
- 10. Преимущества для пользователя ... -
- 11. Миничиллеры с инверторным управлением для жилых помещений (R-410A)
- 12. ИНВЕРТОРНОЕ УПРАВЛЕНИЕ с марта 2006 Миничиллер для
- 13. Миничиллер для жилых помещений Блок управления

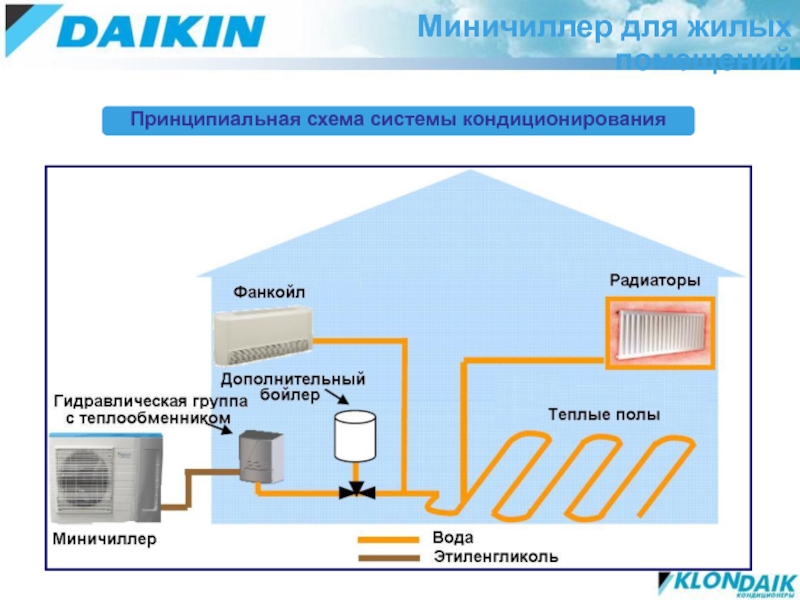

- 14. Принципиальная схема системы кондиционирования Миничиллер для жилых помещений
- 15. Супермощные чиллеры с водяным охлаждением конденсатора Расширенный
- 16. 1,1 MW & EER>5,2
- 17. Эффективность чиллера при частичной нагрузке
- 18. Спасибо за внимание!

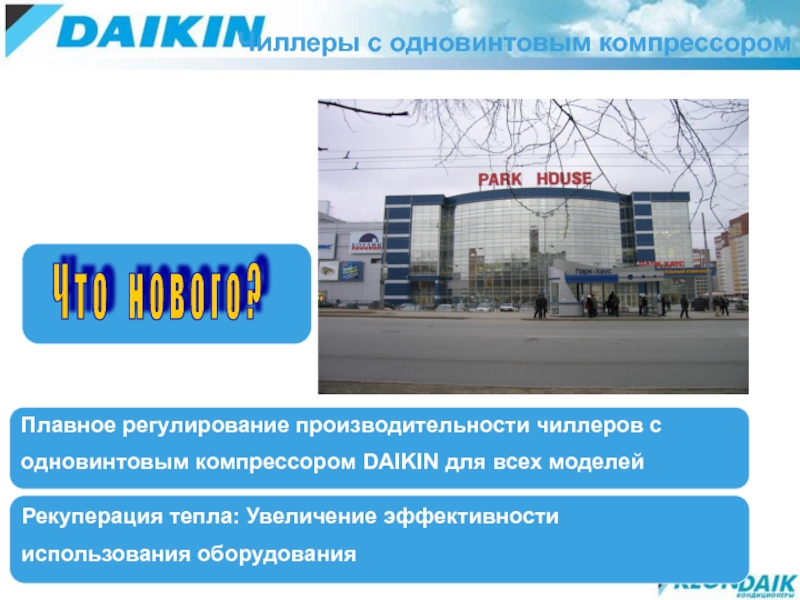

Слайд 4
Чиллеры с одновинтовым компрессором
Плавное регулирование производительности чиллеров с
одновинтовым компрессором DAIKIN
Рекуперация тепла: Увеличение эффективности
использования оборудования

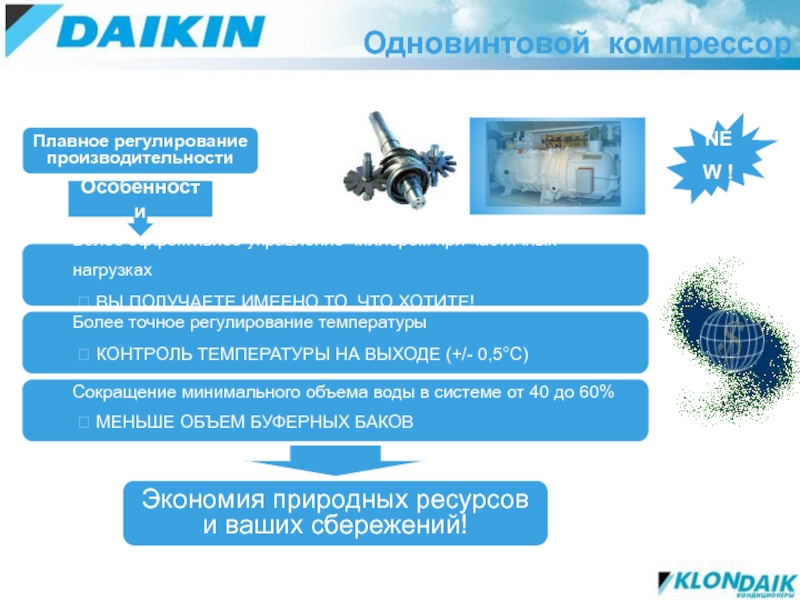

Слайд 5Особенности
Экономия природных ресурсов
и ваших сбережений!
Плавное регулирование
производительности
Одновинтовой компрессор
NEW !
Более эффективное управление чиллером
? ВЫ ПОЛУЧАЕТЕ ИМЕЕНО ТО, ЧТО ХОТИТЕ!
Более точное регулирование температуры
? КОНТРОЛЬ ТЕМПЕРАТУРЫ НА ВЫХОДЕ (+/- 0,5°C)
Сокращение минимального объема воды в системе от 40 до 60%
? МЕНЬШЕ ОБЪЕМ БУФЕРНЫХ БАКОВ

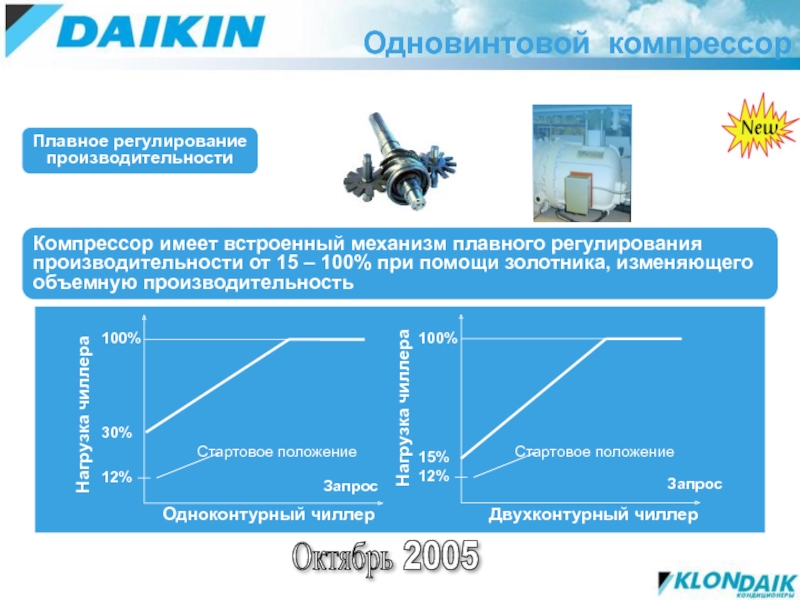

Слайд 6
100%
30%
12%
100%
15%
12%
Запрос
Стартовое положение
Двухконтурный чиллер
Запрос
Стартовое положение
Одноконтурный чиллер
Октябрь 2005
Компрессор имеет встроенный механизм плавного регулирования
Нагрузка чиллера
Нагрузка чиллера
Плавное регулирование
производительности
Одновинтовой компрессор

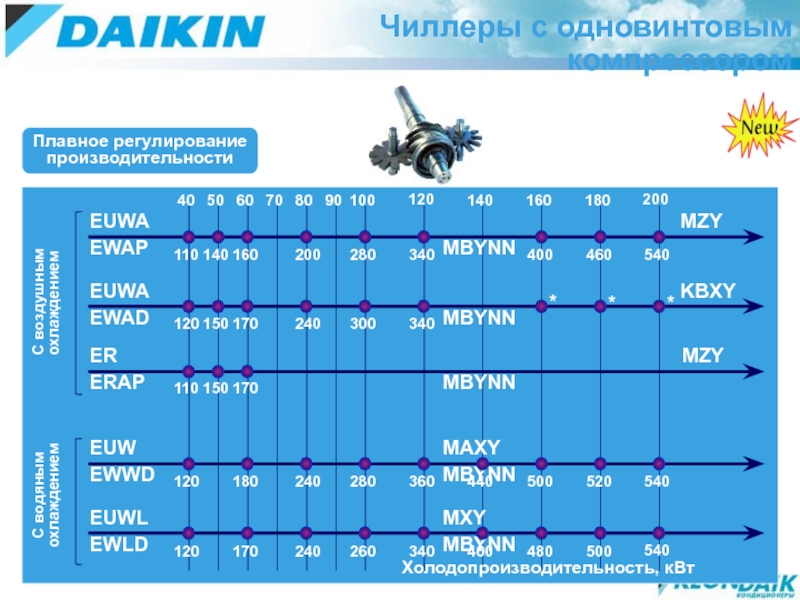

Слайд 7
* Доступны по специальному заказу (SPN)
С воздушным
охлаждением
С водяным
охлаждением
Холодопроизводительность, кВт
Плавное регулирование
производительности
Чиллеры с

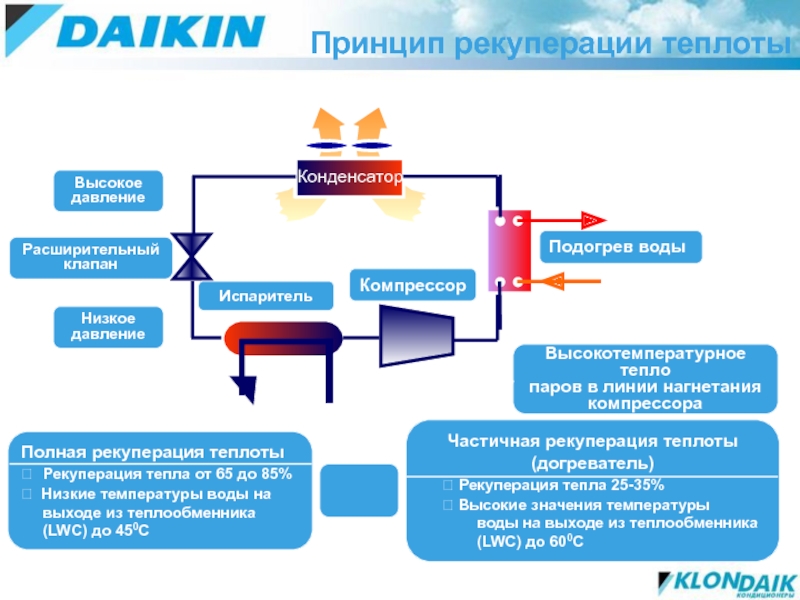

Слайд 8Принцип рекуперации теплоты
Полная рекуперация теплоты
? Рекуперация тепла от 65 до 85%
?
выходе из теплообменника
(LWC) до 450C
Компрессор
7oC
12oC
или
Конденсатор
Высокое
давление
Низкое
давление
Расширительный
клапан
Испаритель
Подогрев воды
45oC/60oC
40oC/50oC
Частичная рекуперация теплоты
(догреватель)
? Рекуперация тепла 25-35%
? Высокие значения температуры
воды на выходе из теплообменника
(LWC) до 600C

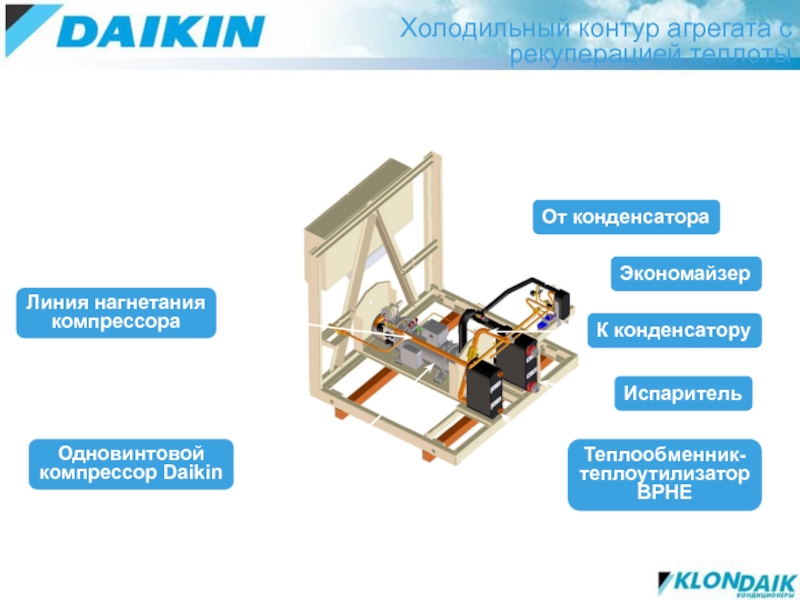

Слайд 9Холодильный контур агрегата с
рекуперацией теплоты
Экономайзер
Теплообменник-
теплоутилизатор
BPHE
Испаритель
К конденсатору
От конденсатора
Одновинтовой
компрессор Daikin
Линия нагнетания
компрессора
Слайд 10Преимущества для пользователя ...
- дает подробную информацию по всем
- четко контролирует все функциональные параметры чиллера
- удобный и простой доступ ко всем страницам экранных меню
Пульт управления pCO²
для всех чиллеров DAIKIN Europe NV
Мозговой центр чиллера

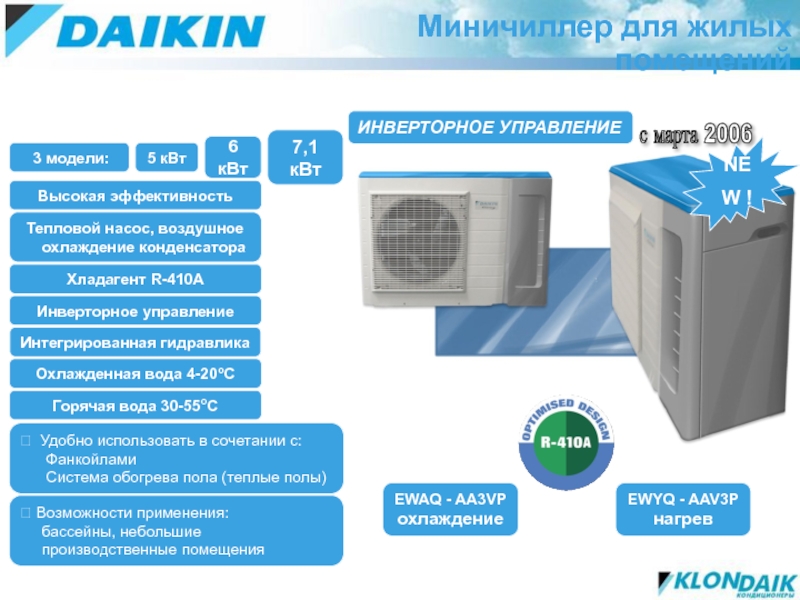

Слайд 12ИНВЕРТОРНОЕ УПРАВЛЕНИЕ
с марта 2006
Миничиллер для жилых помещений
NEW !
3 модели:
Высокая эффективность
Тепловой
охлаждение конденсатора
Хладагент R-410A
Инверторное управление
Интегрированная гидравлика
Охлажденная вода 4-20oC
Горячая вода 30-55oC
? Удобно использовать в сочетании с:
Фанкойлами
Система обогрева пола (теплые полы)
? Возможности применения:
бассейны, небольшие
производственные помещения
EWAQ - AA3VP
охлаждение
EWYQ - AAV3P
нагрев
5 кВт
6 кВт
7,1 кВт

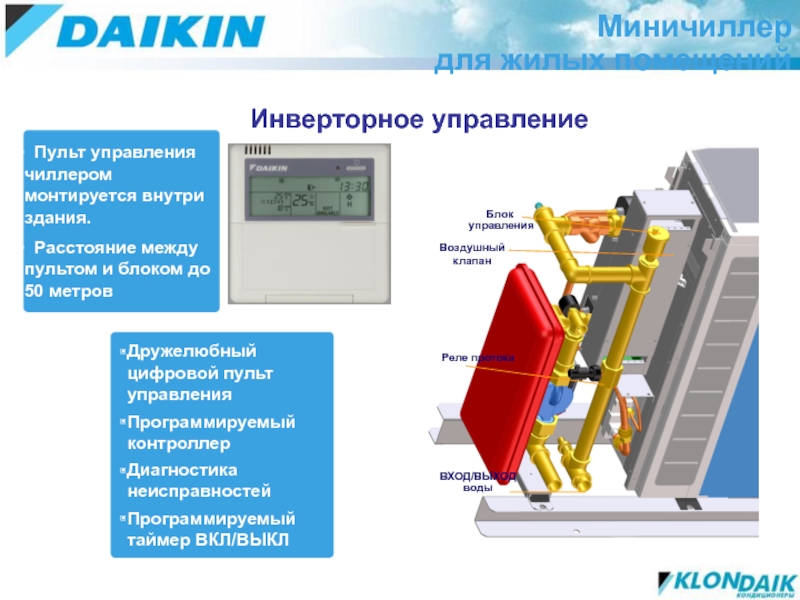

Слайд 13Миничиллер
для жилых помещений
Блок
управления
Реле протока
Воздушный клапан
ВХОД/ВЫХОД
воды
Инверторное управление
Дружелюбный цифровой пульт управления
Программируемый контроллер
Диагностика
Программируемый таймер ВКЛ/ВЫКЛ
Пульт управления чиллером монтируется внутри здания.
Расстояние между пультом и блоком до 50 метров
Слайд 15Супермощные чиллеры с водяным охлаждением конденсатора
Расширенный диапазон
производительностей
от 358 до 1097кВт
Высокий COP
Относятся к классу А Eurovent

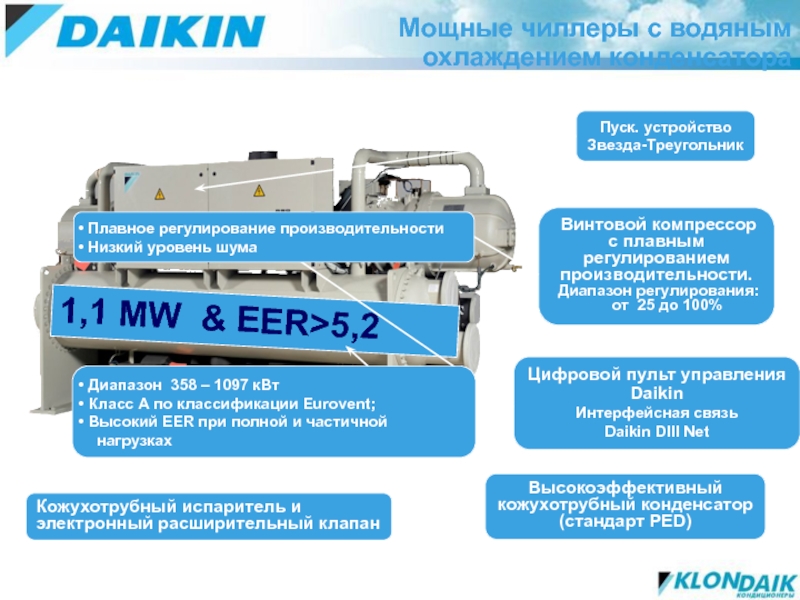

Слайд 161,1 MW & EER>5,2
Цифровой пульт управления
Daikin
Интерфейсная
Daikin DIII Net
Высокоэффективный
кожухотрубный конденсатор
(стандарт PED)
Кожухотрубный испаритель и
электронный расширительный клапан
Винтовой компрессор с плавным регулированием производительности.
Диапазон регулирования:
от 25 до 100%
Пуск. устройство
Звезда-Треугольник
Мощные чиллеры с водяным охлаждением конденсатора
Диапазон 358 – 1097 кВт
Класс А по классификации Eurovent;
Высокий EER при полной и частичной
нагрузках
Плавное регулирование производительности
Низкий уровень шума

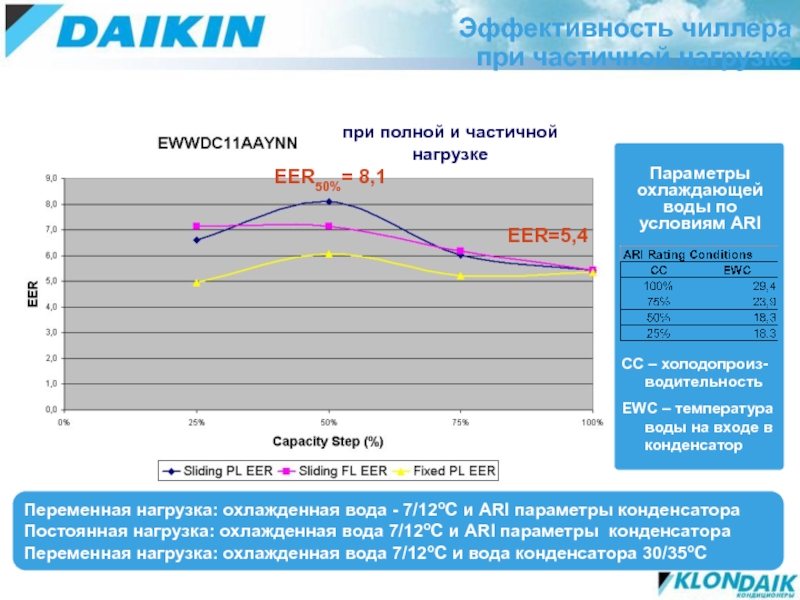

Слайд 17
Эффективность чиллера
при частичной нагрузке
Переменная нагрузка: охлажденная вода - 7/12оC и
Постоянная нагрузка: охлажденная вода 7/12оC и ARI параметры конденсатора
Переменная нагрузка: охлажденная вода 7/12oC и вода конденсатора 30/35oC
EER50%= 8,1
EER=5,4
при полной и частичной нагрузке
Параметры охлаждающей воды по условиям ARI
CC – холодопроиз- водительность
EWC – температура воды на входе в конденсатор
