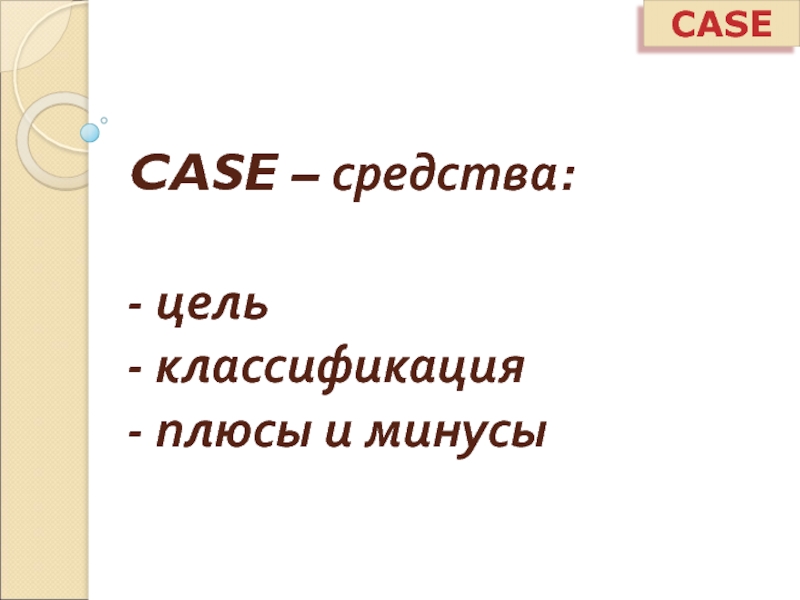

CASE - средства презентация

Тихонов И.Н

Студент: Корабельникова К.А.
Группа: М-56052

CASE

Министерство образования и науки РФ ФГАОУ ВПО «УрФУ имени первого Президента РФ Б.Н.Ельцина» Кафедра «Электронное машиностроение»

обеспечения.

CASE-средства – это набор инструментов и методов программной инженерии, предназначеный для проектирования программного обеспечения, который помогает обеспечить высокое качество программ, отсутствие ошибок и простоту в обслуживании программных продуктов.

CASE

возрастанию сложности информационных систем, создаваемых в различных областях науки.
Для успешной реализации проекта объект проектирования должен быть, прежде всего, адекватно описан, должны быть построены полные и непротиворечивые функциональные и информационные модели системы. Накопленный к настоящему времени опыт проектирования показывает, что это логически сложная, трудоемкая и длительная по времени работа, требующая высокой квалификации участвующих в ней специалистов. Кроме того, в процессе создания ИС, потребности пользователей могут изменяться или уточняться, что еще более усложняет разработку и сопровождение(поддержку) таких систем.

CASE

основном "ручные" способы разработки проекта. Неавтоматизированное проектирование порождало ряд следующих существенных проблем:
- неадекватную спецификацию требований;
- неспособность разработчиков обнаруживать ошибки в проектных решениях;
- низкое качество проектной и эксплуатационной документации;
- затяжной цикл проектирования;
- неудовлетворительные результаты тестирования.
Данные факторы, а также стремление автоматизировать труд разработчика способствовали появлению программно-технологических средств специального класса - CASE-средств.

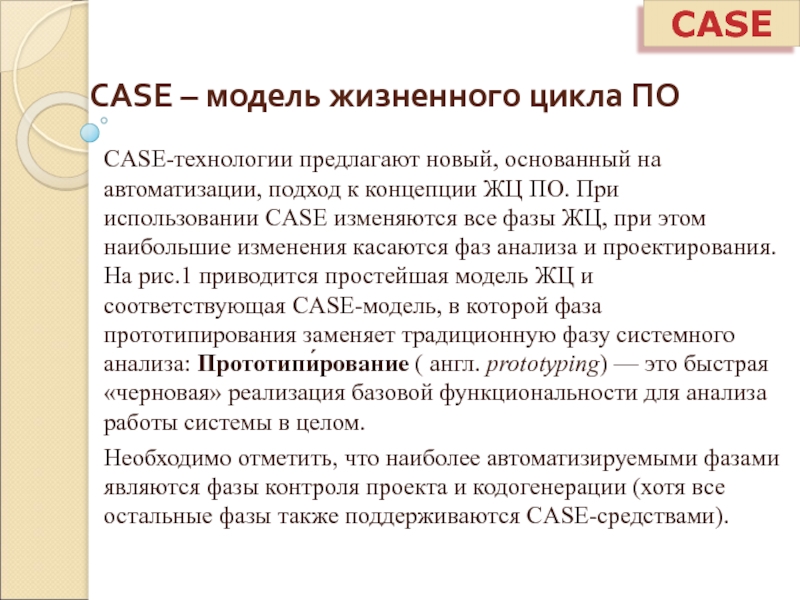

CASE

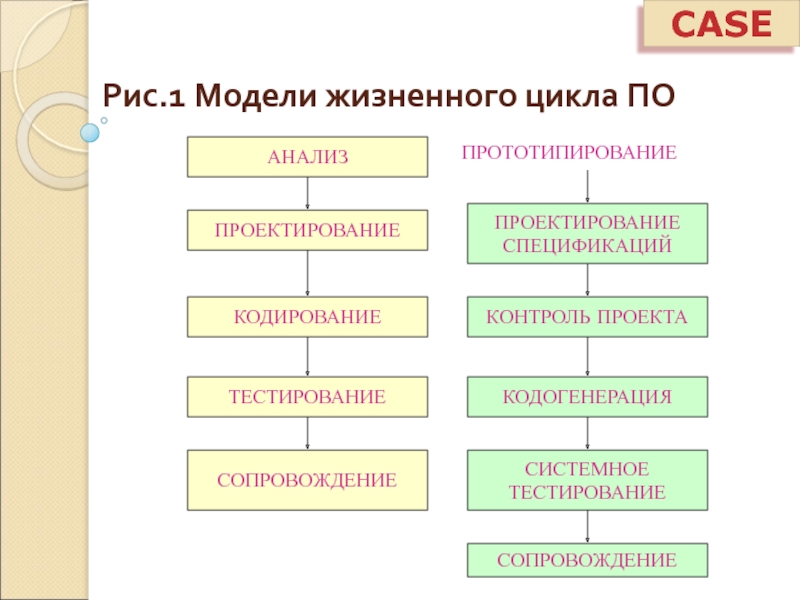

подход к концепции ЖЦ ПО. При использовании CASE изменяются все фазы ЖЦ, при этом наибольшие изменения касаются фаз анализа и проектирования. На рис.1 приводится простейшая модель ЖЦ и соответствующая CASE-модель, в которой фаза прототипирования заменяет традиционную фазу системного анализа: Прототипи́рование ( англ. prototyping) — это быстрая «черновая» реализация базовой функциональности для анализа работы системы в целом.
Необходимо отметить, что наиболее автоматизируемыми фазами являются фазы контроля проекта и кодогенерации (хотя все остальные фазы также поддерживаются CASE-средствами).

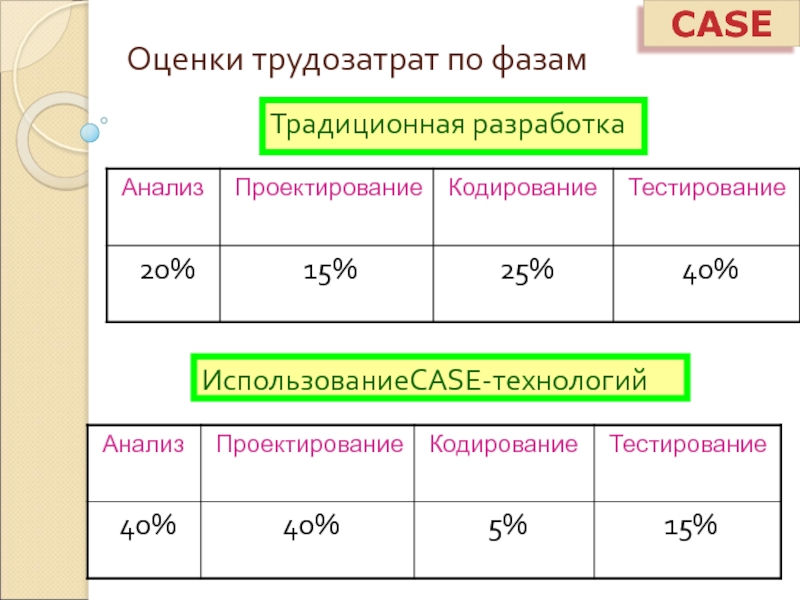

CASE

CASE

Выполнение каждой функции обеспечивает
своя группа CASE-средств

системных требований и свойств, которыми система должна обладать, а также создание проекта системы, удовлетворяющей этим требованиям и обладающей соответствующими свойствами. На выходе создаются спецификации компонентов системы и интерфейсов, связывающих эти компоненты, а также “калька” архитектуры системы и детальная “калька” проекта, включающая алгоритмы и определения структур данных.

CASE

анализа и проектирования
проектирования баз данных
разработки приложений (программирование)
реинжиниринга
окружения
планирования и управления проектом
тестирования

моделирование данных, автоматическое преобразование моделей данных в Третью Нормальную Форму, автоматическую генерацию схем БД и описаний форматов файлов на уровне программного кода

CASE

анализа и проектирования
проектирования баз данных
разработки приложений (программирование)
реинжиниринга
окружения
планирования и управления проектом
тестирования

и тестирования, а также автоматическую кодогенерацию из спецификаций, получая полностью документированную выполняемую программу. В эту группу средств включены и традиционные генераторы кодов, анализаторы кодов (как в статике, так и в динамике), генераторы наборов тестов, анализаторы покрытия тестами, отладчики.

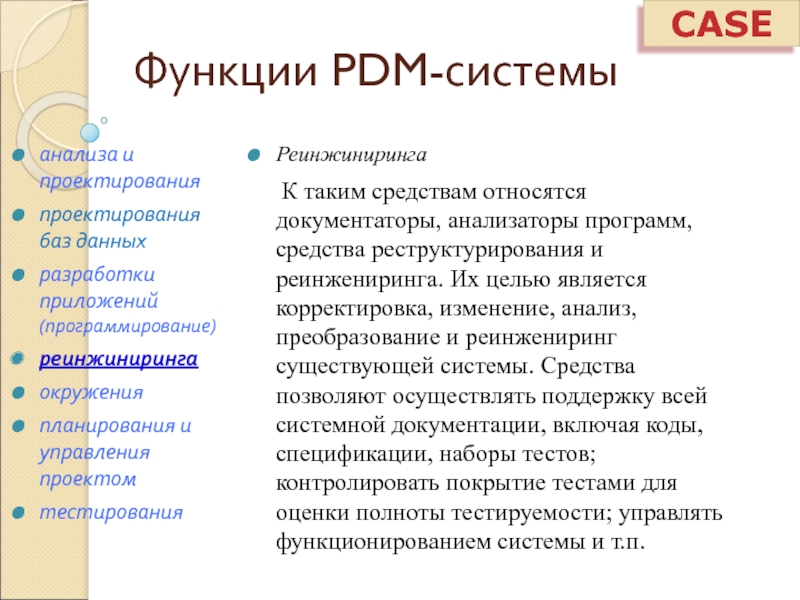

CASE

анализа и проектирования
проектирования баз данных
разработки приложений (программирование)
реинжиниринга
окружения
планирования и управления проектом
тестирования

средства реструктурирования и реинжениринга. Их целью является корректировка, изменение, анализ, преобразование и реинжениринг существующей системы. Средства позволяют осуществлять поддержку всей системной документации, включая коды, спецификации, наборы тестов; контролировать покрытие тестами для оценки полноты тестируемости; управлять функционированием системы и т.п.

CASE

анализа и проектирования
проектирования баз данных
разработки приложений (программирование)
реинжиниринга
окружения
планирования и управления проектом
тестирования

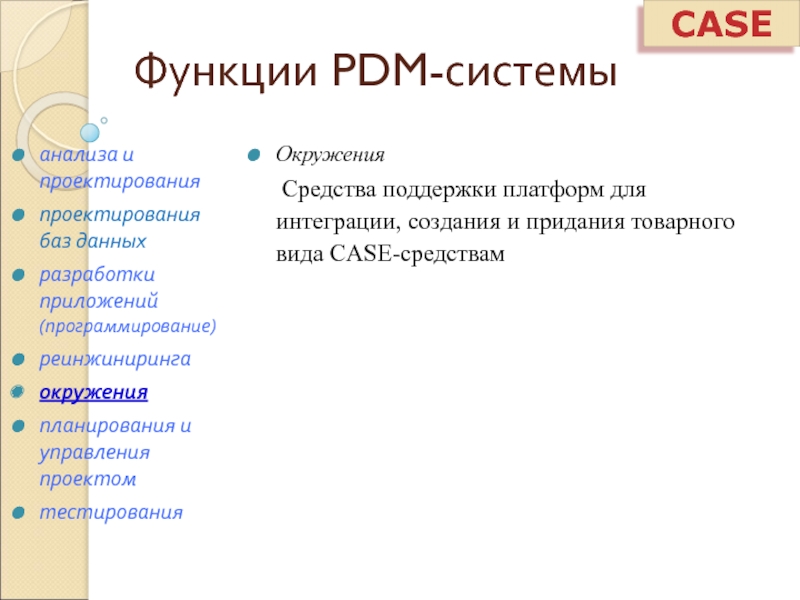

придания товарного вида CASE-средствам

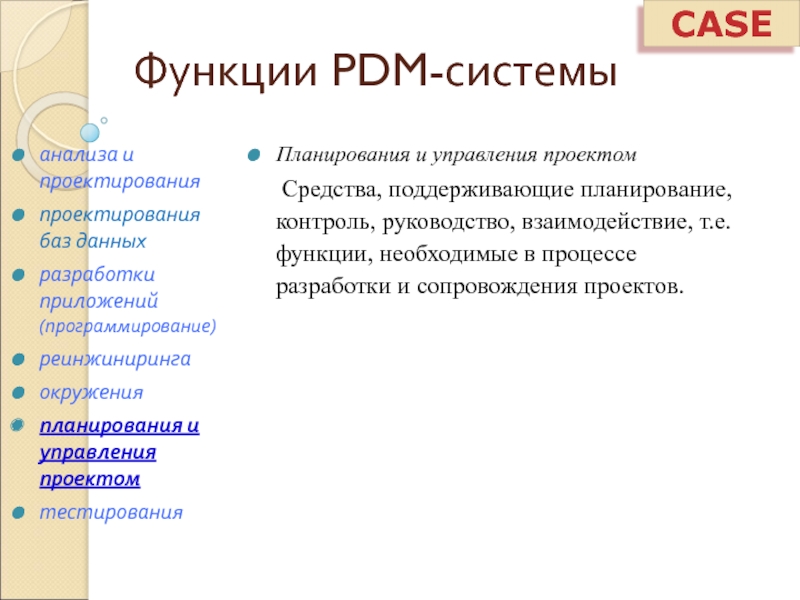

CASE

анализа и проектирования
проектирования баз данных
разработки приложений (программирование)
реинжиниринга
окружения
планирования и управления проектом
тестирования

руководство, взаимодействие, т.е. функции, необходимые в процессе разработки и сопровождения проектов.

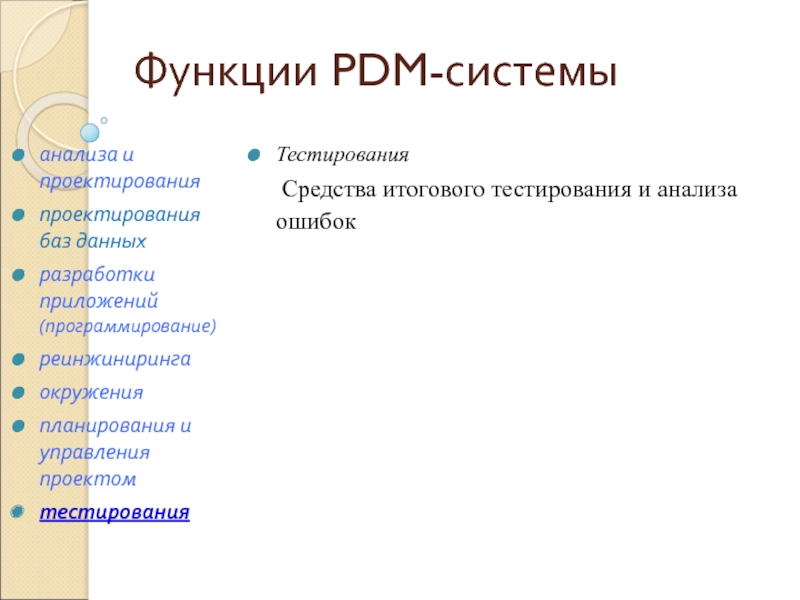

CASE

анализа и проектирования
проектирования баз данных
разработки приложений (программирование)
реинжиниринга
окружения
планирования и управления проектом
тестирования

проектирования
проектирования баз данных
разработки приложений (программирование)
реинжиниринга
окружения
планирования и управления проектом
тестирования

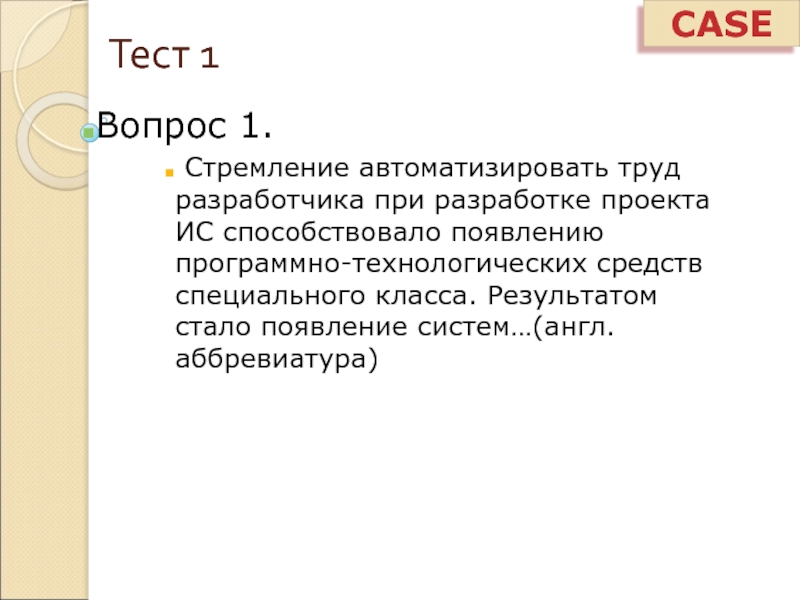

способствовало появлению программно-технологических средств специального класса. Результатом стало появление систем…(англ. аббревиатура)

CASE

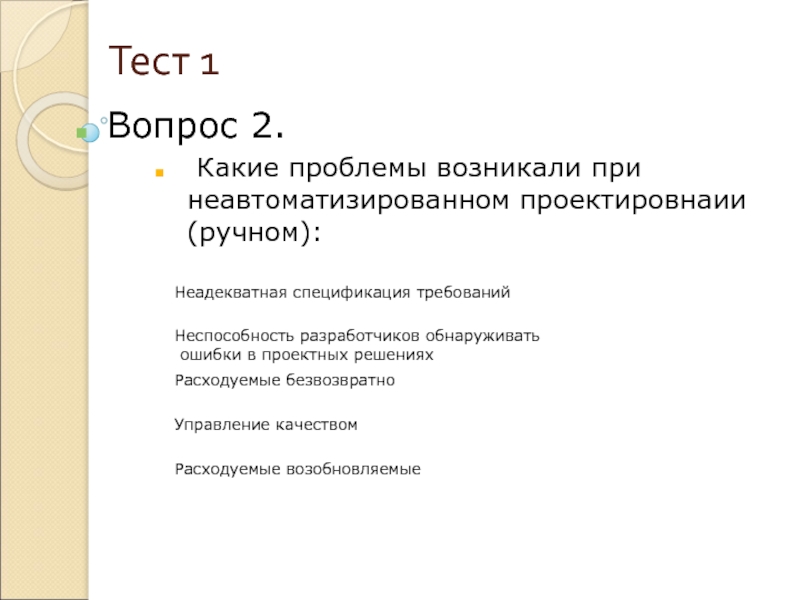

требований

Неспособность разработчиков обнаруживать
ошибки в проектных решениях

Управление качеством

Расходуемые безвозвратно

Расходуемые возобновляемые

Тестирование

Кодогенерация

Сопровождение

Проектирование спецификаций

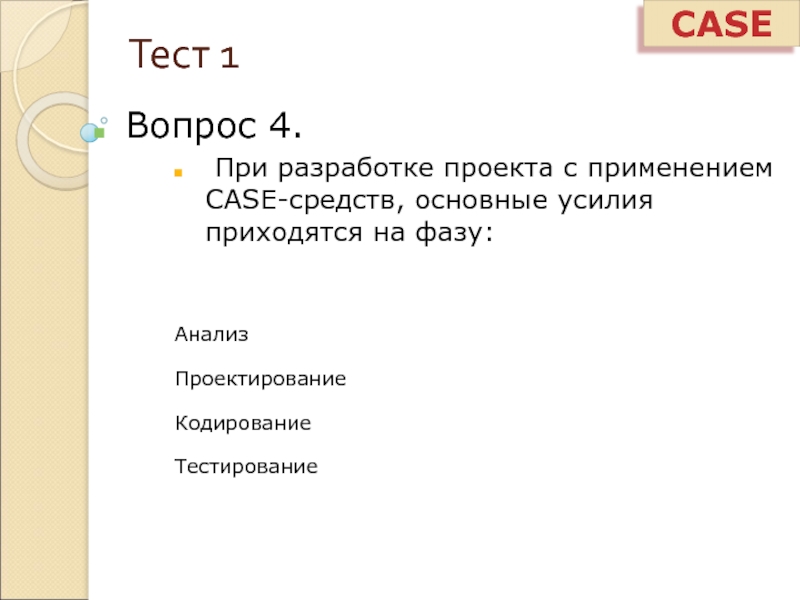

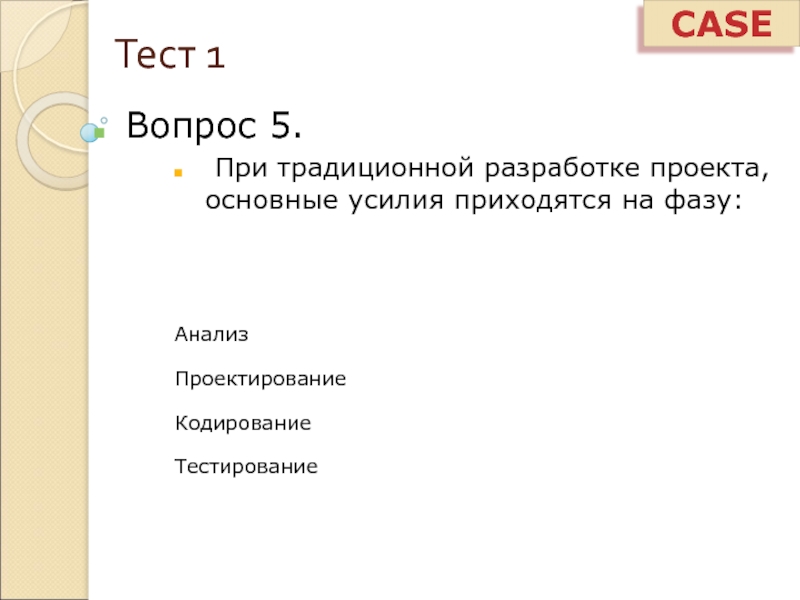

приходятся на фазу:

CASE

Анализ

Кодирование

Проектирование

Тестирование

фазу:

CASE

Анализ

Кодирование

Проектирование

Тестирование

также автоматическую генерацию из спецификаций:

Анализа и проетирования

Проетирования баз данных

Разработки приложений

CASE

Реинжиниринга

Тестирования

и проетирования

Проетирования баз данных

Разработки приложений

Реинжиниринга

Тестирования

этап разработки с применением CASE-средств:

CASE

1) «Бумажные» спецификации

2) Ручное кодирование

3) Тестирование кодов

Быстрое прототипирование

Автоконтроль проекта

4) Сопровождение кодов

Автогенерация документации

Сопровождение спецификаций
проектирования

Автоматическая кодогенерация

ручной разработке:

CASE

1) Анализ

2) Тестирование

3) Сопровождение

4) Проектирование

5) Кодирование

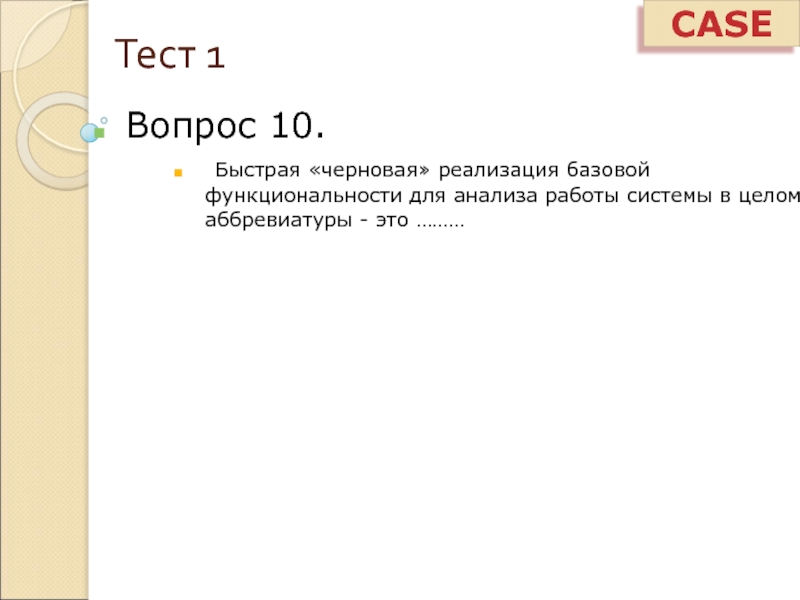

системы в целом аббревиатуры - это ………

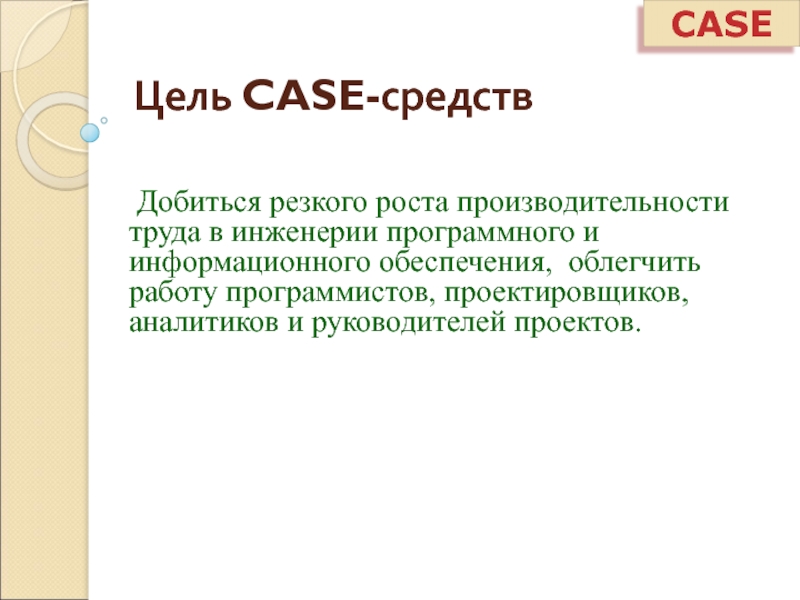

CASE

информационного обеспечения, облегчить работу программистов, проектировщиков, аналитиков и руководителей проектов.

CASE

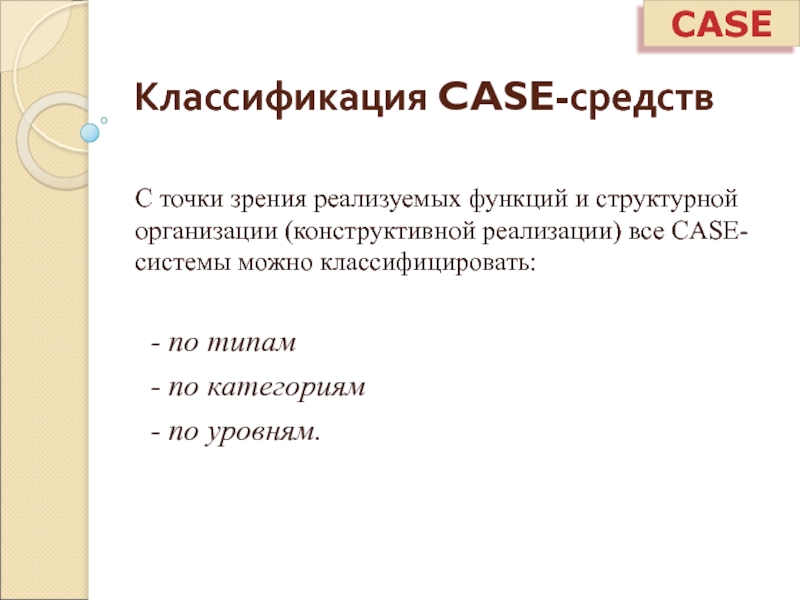

все CASE-системы можно классифицировать:

- по типам
- по категориям
- по уровням.

технологическом процессе и подразделяет их на следующие группы:
анализа и проектирования (BPWin, CASE.Аналитик, DESIGNER/2000, Silverrun, Vantage Team Builder и др.)
проектирования баз данных (ERWin, S-Designor, PRO-IV, CASE.Синтез++ и др.)
разработки приложений (программирование) (SQL Windows, PowerBuilder, Delphi и др.)
Реинжиниринга (PRO-IV, ORACLE*CASE, Rational Rose, Object Team)
Окружения (PVCS, SoDA)
планирования и управления проектом (MS Project, SE Companion);
средства тестирования (Quality Works)

Классификация по типам:

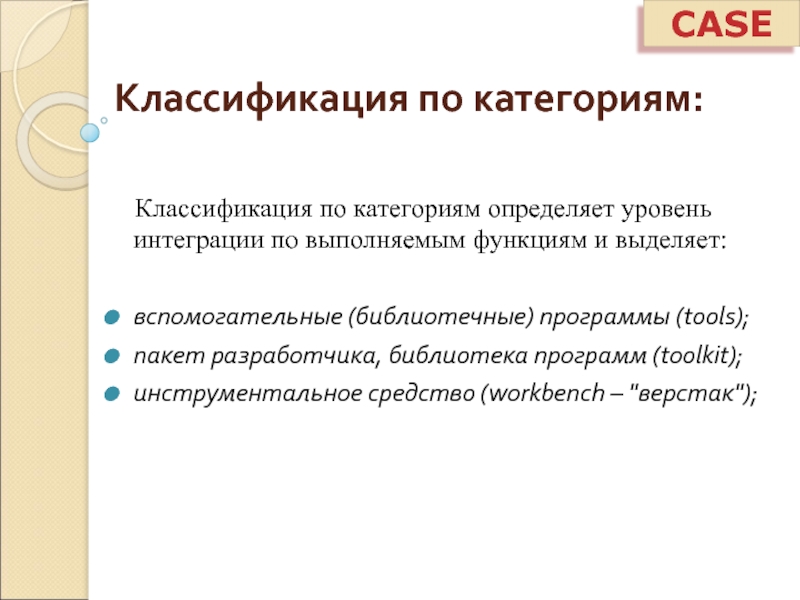

выполняемым функциям и выделяет:

вспомогательные (библиотечные) программы (tools);
пакет разработчика, библиотека программ (toolkit);
инструментальное средство (workbench – "верстак");

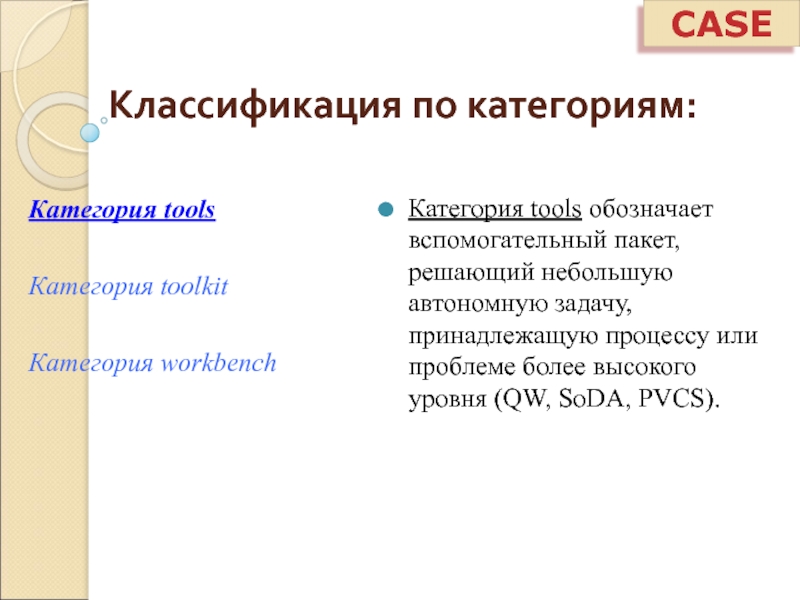

решающий небольшую автономную задачу, принадлежащую процессу или проблеме более высокого уровня (QW, SoDA, PVCS).

CASE

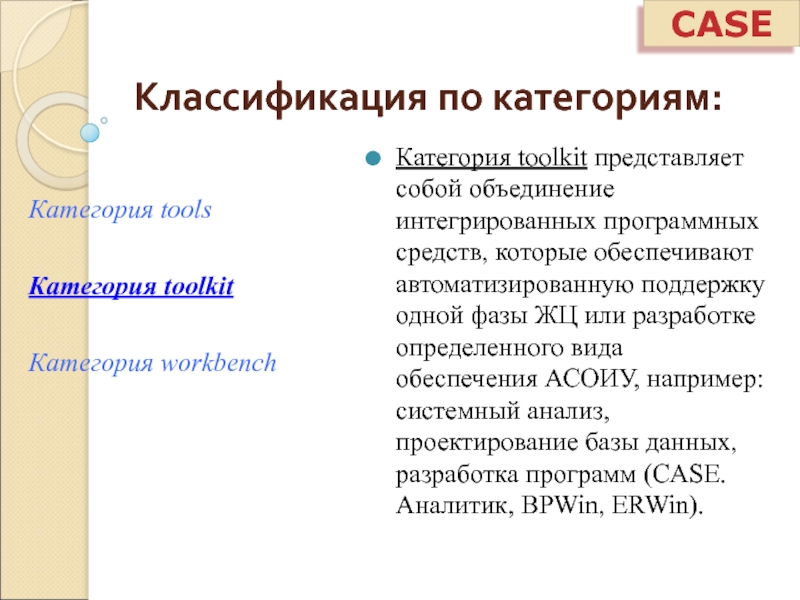

обеспечивают автоматизированную поддержку одной фазы ЖЦ или разработке определенного вида обеспечения АСОИУ, например: системный анализ, проектирование базы данных, разработка программ (CASE.Аналитик, BPWin, ERWin).

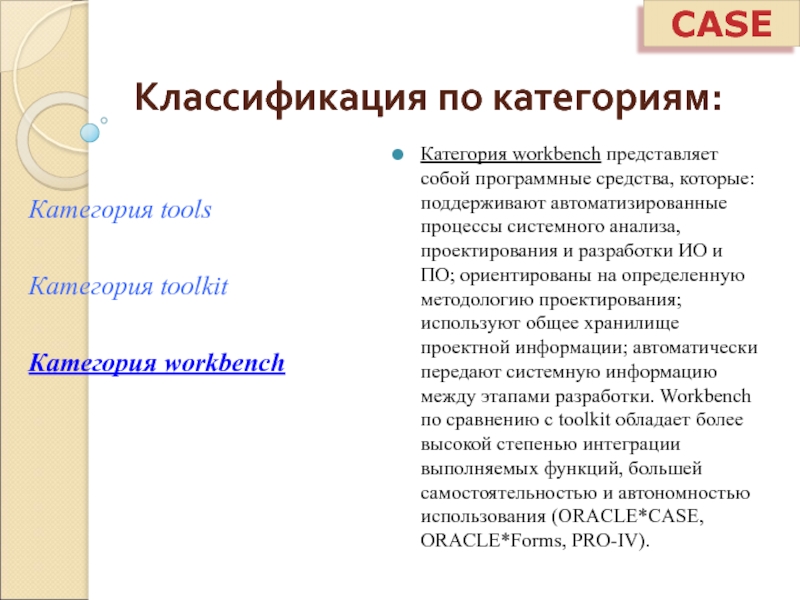

Категория tools

Категория toolkit

Категория workbench

процессы системного анализа, проектирования и разработки ИО и ПО; ориентированы на определенную методологию проектирования; используют общее хранилище проектной информации; автоматически передают системную информацию между этапами разработки. Workbench по сравнению с toolkit обладает более высокой степенью интеграции выполняемых функций, большей самостоятельностью и автономностью использования (ORACLE*CASE, ORACLE*Forms, PRO-IV).

Категория tools

Категория toolkit

Категория workbench

пределах жизненного цикла. В рамках данной классификации можно выделить следующие уровни группирования CASE-систем:

верхний (upper) – планирование (MS Project, SE Companion);
средний (middle) – анализ и проектирование (CASE.Аналитик, DESIGNER/2000, Silverrun);
нижний (lower) – разработка (Uniface, JAM, PowerBuilder, Delphi).

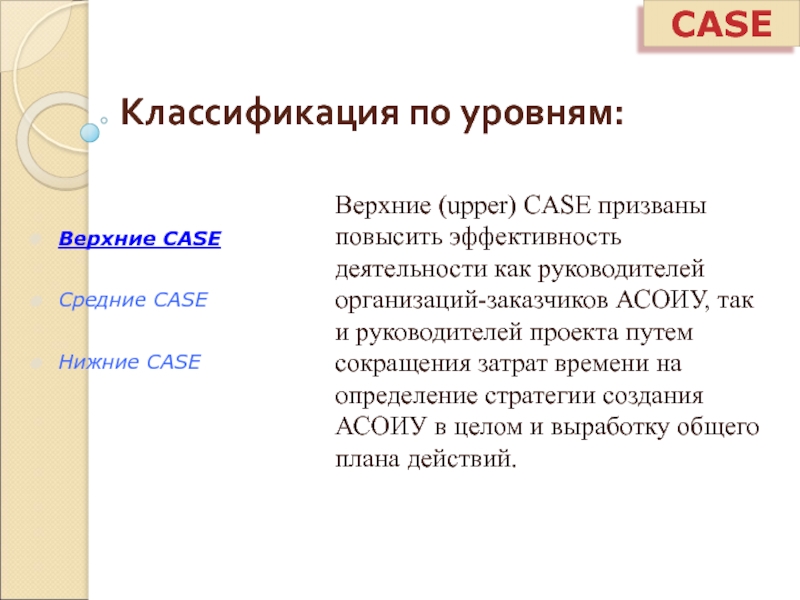

организаций-заказчиков АСОИУ, так и руководителей проекта путем сокращения затрат времени на определение стратегии создания АСОИУ в целом и выработку общего плана действий.

Верхние CASE

Средние CASE

Нижние CASE

проектирования спецификаций и структуры ПО. Их использование существенно сокращает цикл разработки проекта, при этом важную роль играет возможность накопления и хранения знаний. Это позволяет использовать накопленные решения и при создании других проектов, обеспечивает возможность быстрого создания прототипа и документирования проекта.

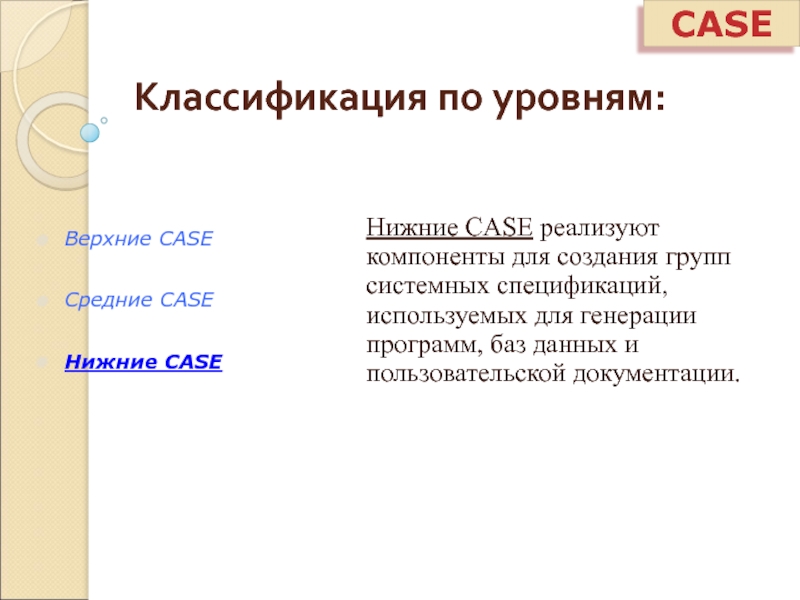

Верхние CASE

Средние CASE

Нижние CASE

используемых для генерации программ, баз данных и пользовательской документации.

Верхние CASE

Средние CASE

Нижние CASE

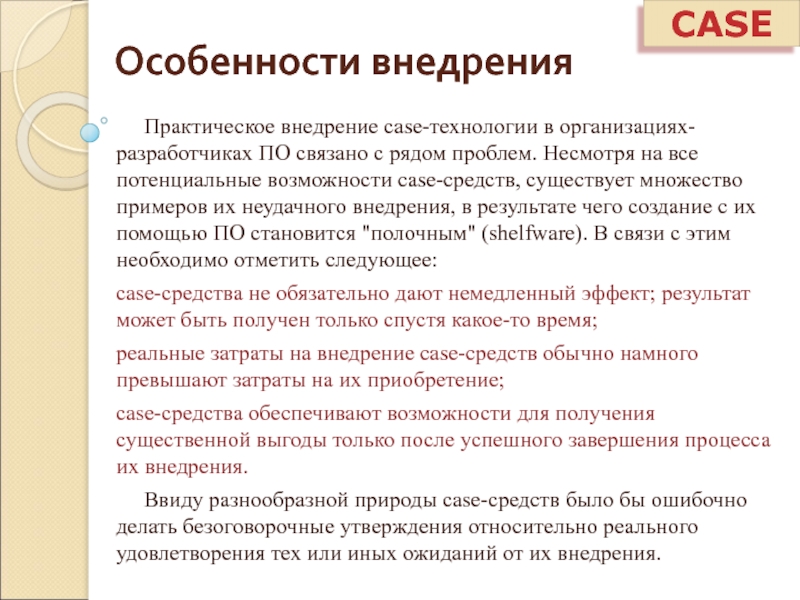

рядом проблем. Несмотря на все потенциальные возможности case-средств, существует множество примеров их неудачного внедрения, в результате чего создание с их помощью ПО становится "полочным" (shelfware). В связи с этим необходимо отметить следующее:
case-средства не обязательно дают немедленный эффект; результат может быть получен только спустя какое-то время;
реальные затраты на внедрение case-средств обычно намного превышают затраты на их приобретение;
case-средства обеспечивают возможности для получения существенной выгоды только после успешного завершения процесса их внедрения.
Ввиду разнообразной природы case-средств было бы ошибочно делать безоговорочные утверждения относительно реального удовлетворения тех или иных ожиданий от их внедрения.

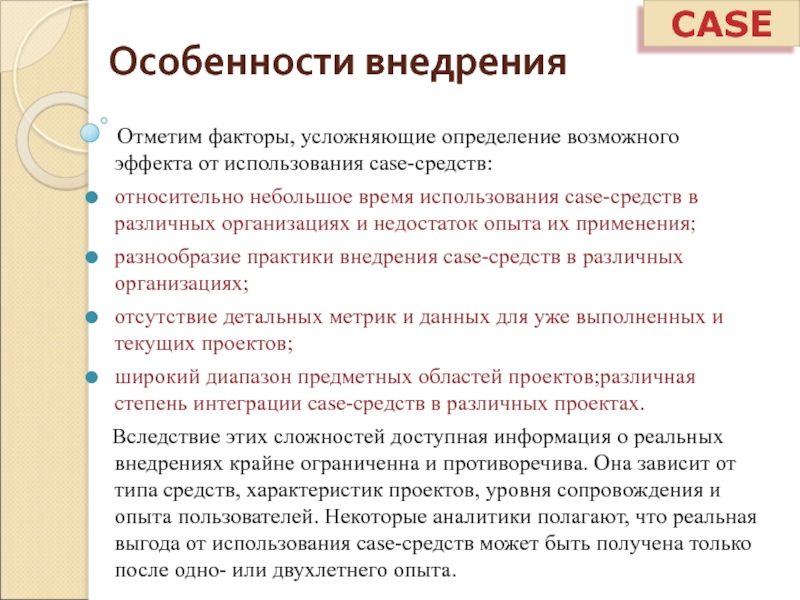

Особенности внедрения

использования case-средств:
относительно небольшое время использования case-средств в различных организациях и недостаток опыта их применения;
разнообразие практики внедрения case-средств в различных организациях;
отсутствие детальных метрик и данных для уже выполненных и текущих проектов;
широкий диапазон предметных областей проектов;различная степень интеграции case-средств в различных проектах.
Вследствие этих сложностей доступная информация о реальных внедрениях крайне ограниченна и противоречива. Она зависит от типа средств, характеристик проектов, уровня сопровождения и опыта пользователей. Некоторые аналитики полагают, что реальная выгода от использования case-средств может быть получена только после одно- или двухлетнего опыта.

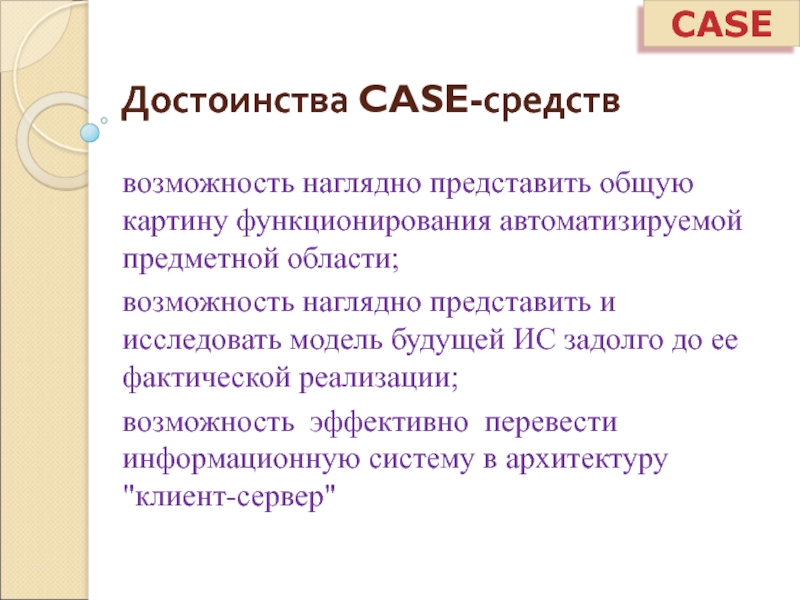

представить и исследовать модель будущей ИС задолго до ее фактической реализации;
возможность эффективно перевести информационную систему в архитектуру "клиент-сервер"

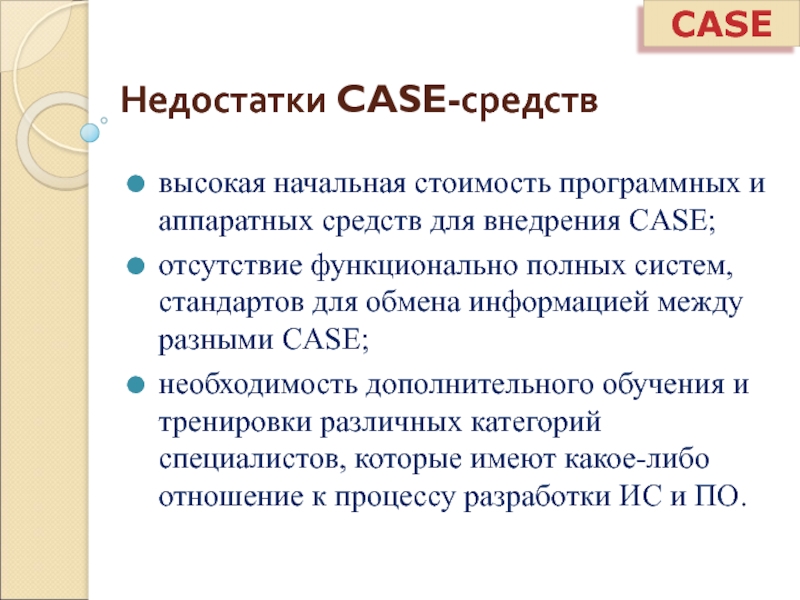

функционально полных систем, стандартов для обмена информацией между разными CASE;
необходимость дополнительного обучения и тренировки различных категорий специалистов, которые имеют какое-либо отношение к процессу разработки ИС и ПО.

рынке первых CASE-средств принято считать 1992 год.
В настоящее время выбор CASE-средств на рынке очень велик. Среди наиболее известных выделяют ERWin, BPwin, Rational Rose, Together Control Center, SDE for Visual Studio .Net и свыше 500 других. Самым конкурентноспособным русским CASE-средством является CASE.Аналитик.
В качестве основной перспективы развития CASE в настоящее время рассматривается интеграция средств поддержки разработки баз данных и знаний, а также создание "фабрик" по производству ПО и ИО АСОИУ. Кроме того, активно ведутся работы по созданию мощного многопользовательского микрокомпьютерного применения CASE.

CASE.Аналитик

SoDA

Rational Rose

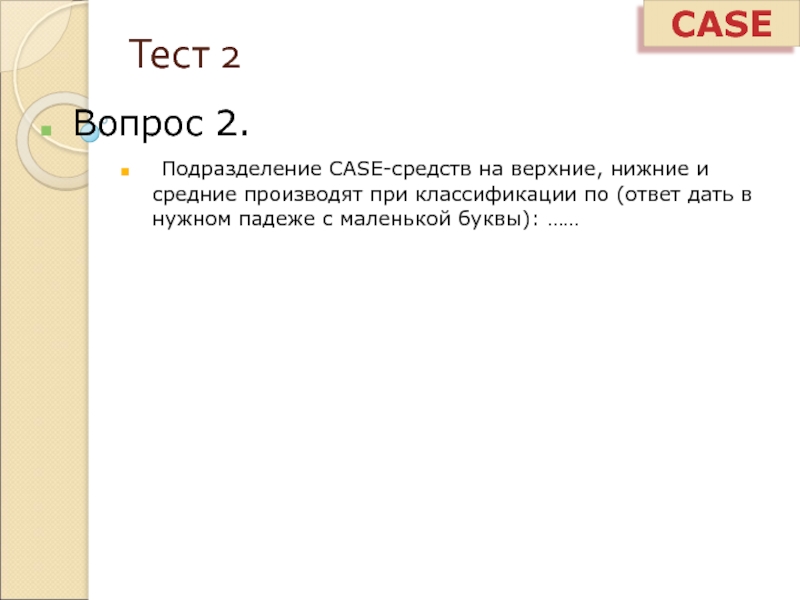

при классификации по (ответ дать в нужном падеже с маленькой буквы): ……

CASE

г.

2000 г.

CASE

2003 г

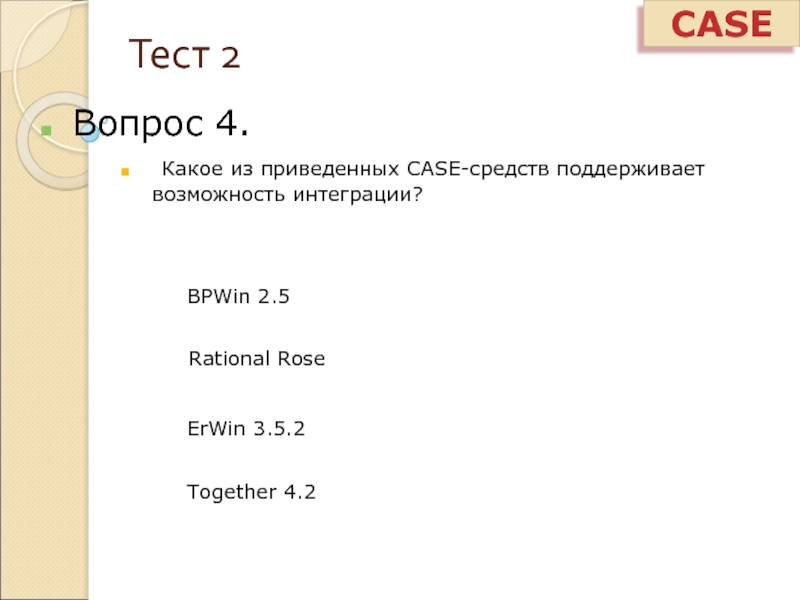

Rational Rose

ErWin 3.5.2

Together 4.2

применения

CASE

1) Верхний

2) Средний

3) Нижний

Быстрое прототипирование

Автоконтроль проекта

Автогенерация документации

Сопровождение спецификаций
проектирования

Автоматическая кодогенерация

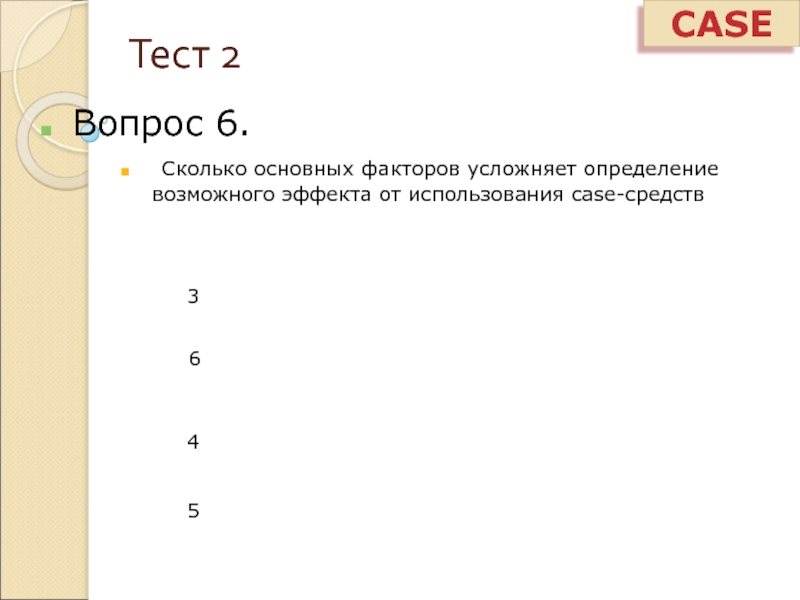

использования case-средств

3

6

4

5

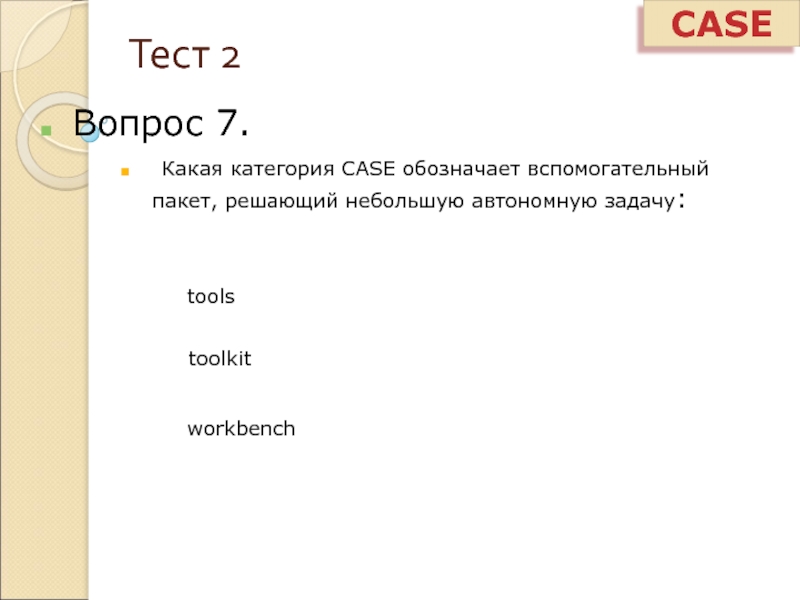

CASE

автономную задачу:

tools

toolkit

workbench

CASE

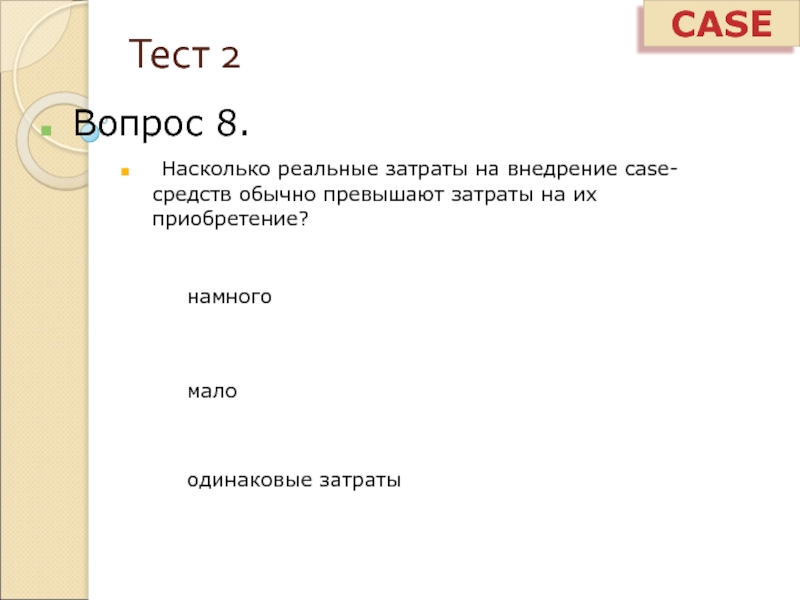

затраты на их приобретение?

намного

одинаковые затраты

CASE

мало

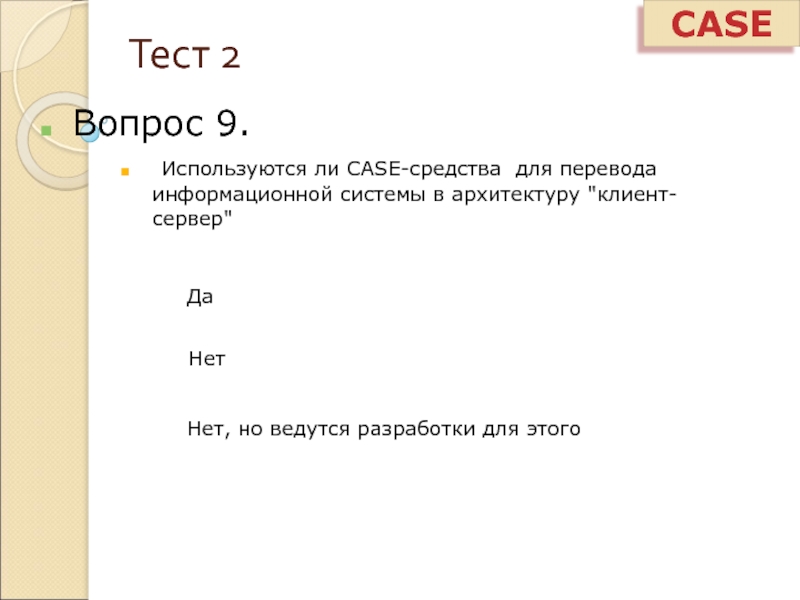

архитектуру "клиент-сервер"

Да

Нет

Нет, но ведутся разработки для этого

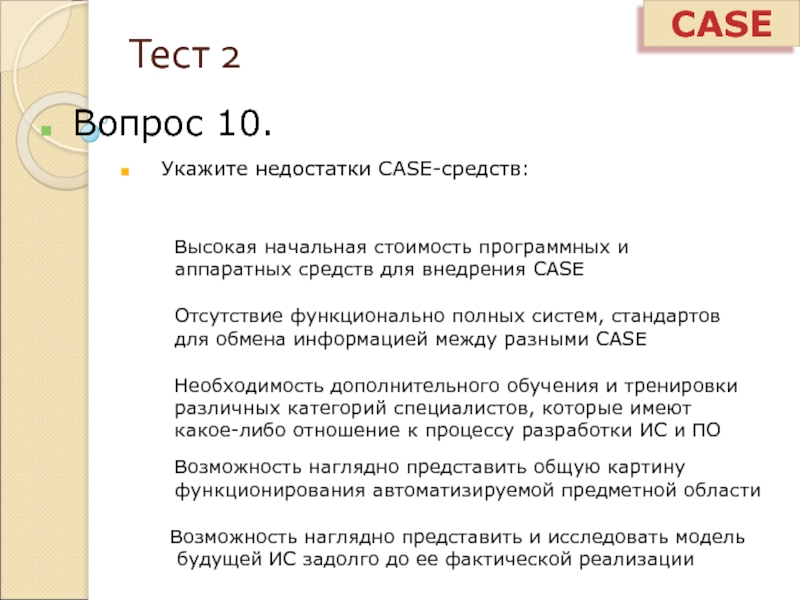

CASE

средств для внедрения CASE

Необходимость дополнительного обучения и тренировки
различных категорий специалистов, которые имеют
какое-либо отношение к процессу разработки ИС и ПО

Отсутствие функционально полных систем, стандартов
для обмена информацией между разными CASE

Возможность наглядно представить общую картину
функционирования автоматизируемой предметной области

Возможность наглядно представить и исследовать модель
будущей ИС задолго до ее фактической реализации

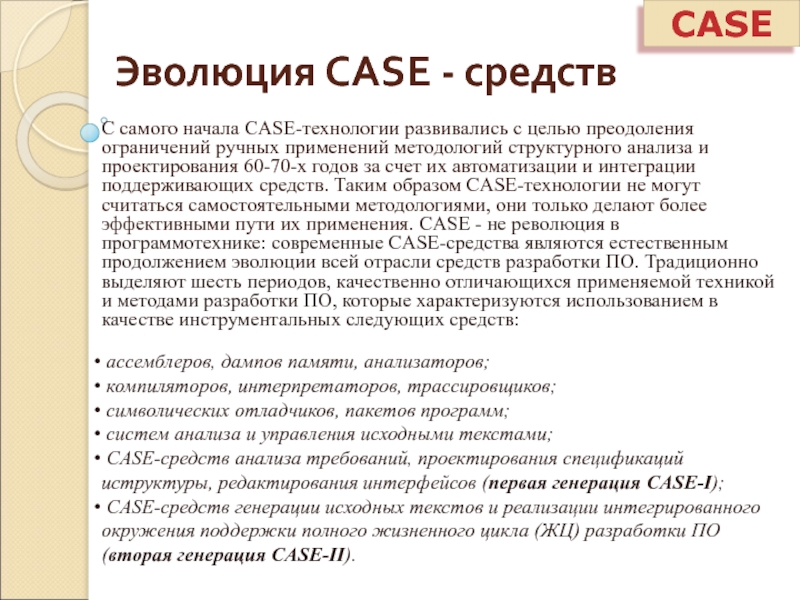

ограничений ручных применений методологий структурного анализа и проектирования 60-70-х годов за счет их автоматизации и интеграции поддерживающих средств. Таким образом CASE-технологии не могут считаться самостоятельными методологиями, они только делают более эффективными пути их применения. CASE - не революция в программотехнике: современные СASE-средства являются естественным продолжением эволюции всей отрасли средств разработки ПО. Традиционно выделяют шесть периодов, качественно отличающихся применяемой техникой и методами разработки ПО, которые характеризуются использованием в качестве инструментальных следующих средств:

ассемблеров, дампов памяти, анализаторов;
компиляторов, интерпретаторов, трассировщиков;
символических отладчиков, пакетов программ;
систем анализа и управления исходными текстами;
CASE-средств анализа требований, проектирования спецификаций иструктуры, редактирования интерфейсов (первая генерация CASE-I);
CASE-средств генерации исходных текстов и реализации интегрированного окружения поддержки полного жизненного цикла (ЖЦ) разработки ПО(вторая генерация CASE-II).

CASE

проектировщикам, и включающей средства для поддержки графических моделей, проектирования спецификаций, экранных редакторов и словарей данных. Она не предназначена для поддержки полного ЖЦ и концентрирует внимание на функциональных спецификациях и начальных шагах проекта - системном анализе, определении требований, системном проектировании, логическом проектировании БД.

CASE-II отличается значительно более развитыми возможностями, улучшенными характеристиками и исчерпывающим подходом к полному ЖЦ. В ней в первую очередь используются средства поддержки автоматической кодогенерации, а также обеспечивается полная функциональная поддержка для порождения графических системных требований и спецификаций проектирования; контроля, анализа и связывания системной информации ,а также информации по управлению проектированием; построения прототипов и моделей системы; тестирования, верификации и анализа сгенерированных программ; генерации документов по проекту; контроля на соответствие стандартам по всем этапам ЖЦ. CASE-II может включать свыше 100 функциональных компонент, поддерживающих все этапы ЖЦ, при этом пользователям предоставляется возможность выбора необходимых средств и их интеграции в нужном составе.

CASE

бизнес-предприятие или государственное учреждение, сталкивается с проблемой структурирования получаемой информации, анализа и управления различными информационными системами (ИС). CASE-средства позволяют при проектировании ИС наладить грамотные коммуникации между различными участниками проекта, например, между командами разработчика и заказчика.
Сегодня CASE-средства успешно применяются практически во всех областях деятельности человека, где возникает необходимость в автоматизации процессов и детальном анализе информации.
CASE-средства находят в наши дни все большее применение в самых разных сферах деятельности. При этом к числу CASE-средств могут относиться и весьма недорогие и ограниченные варианты систем, ориентированных на использование обычными персональными компьютерами. Также существуют и более мощные CASE-средства, применяемые на базе специальных вычислительных платформ. Поэтому выбор тех или иных CASE-средств на рынке обусловлен, прежде всего, целями и задачами конкретного проекта, а также, собственно, квалификацией участвующих в проекте специалистов.
CASE-средства востребованный программный продукт, особенно для проектирования баз данных. К активным пользователям CASE-средств можно отнести весьма незначительное число потребителей, причем часть из них использует порой контрафактные версии программных продуктов.
Пользователи CASE-средств: аналитки, тестировщики, разработчики, программисты и др. специалисты, работающие над созданием проект ИС.

CASE

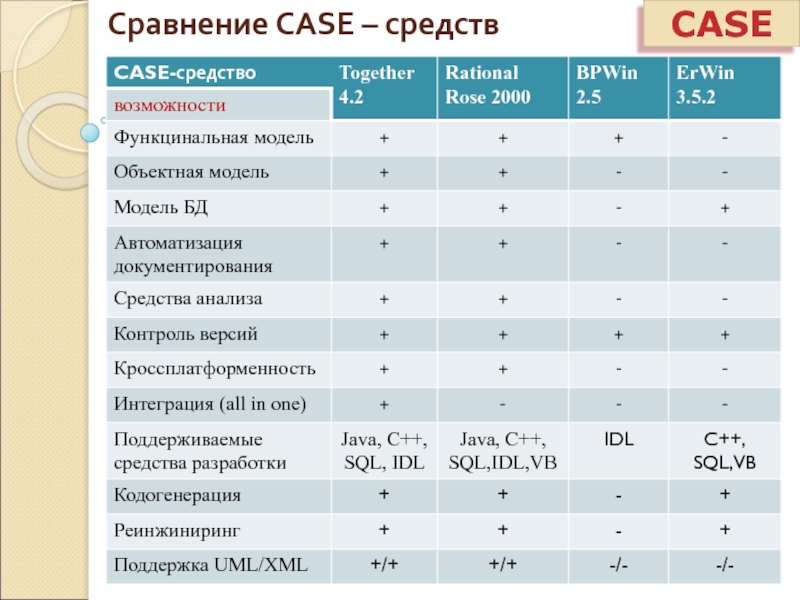

4.2, Rational Rose 2000, BPWin 2.5, ErWin 3.5.2.
Здесь хотелось бы еще раз отметить нецелесообразность сравнения отдельно взятых CASE-средств, поскольку ни одно из них не решает в целом все проблемы создания и сопровождения ПО.

CASE
