Блочные системы шифрования презентация
Содержание
- 1. Блочные системы шифрования
- 2. Учебные вопросы Принципы построения блочных шифров Примеры
- 3. Введение Блочные и поточные шифры Энтропия текста Сложность реализации преобразования алфавитов большой мощности
- 4. Принципы построения блочных шифров Y=Ek(X) X=Dk(Y)
- 5. Условия стойкого блочного алгоритма Функция Ek(X) должна
- 6. Представление целых чисел 32 бита ->0… 4
- 7. Биективные математические функции сложение (X'=X+V); исключающее ИЛИ
- 8. Битовые сдвиги арифметический сдвиг влево/вправо(X'=X SHL/SHR V); циклический сдвиг влево/вправо(X'=X ROL/ROR V);
- 9. Табличные подстановки S-box (англ. substitute) (X'=Table[X,V]).
- 10. Параметр V фиксированное число (например, X'=X+125); число,
- 11. Сеть Фейстеля (Feistel Network)
- 12. Сеть Фейстеля (Feistel Network) Y1

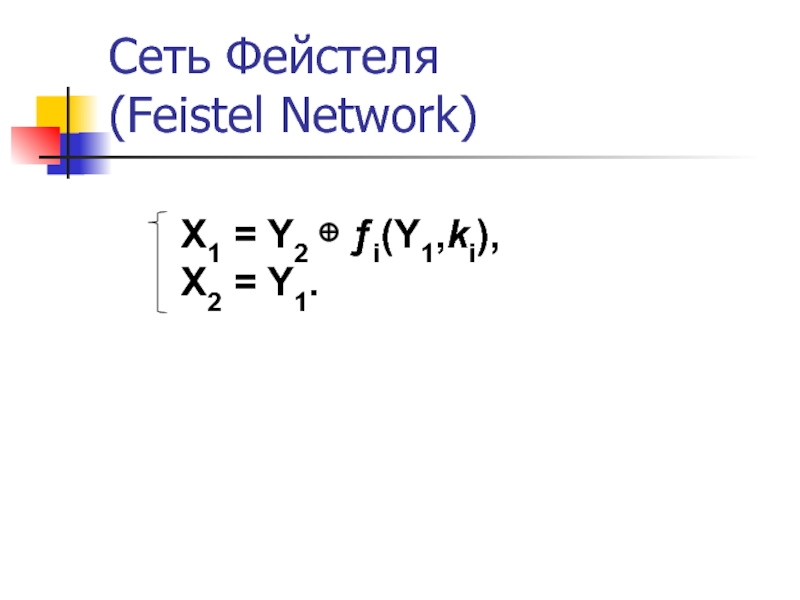

- 13. Сеть Фейстеля (Feistel Network) X1
- 14. Примеры блочных шифров
- 15. Американский стандарт шифрования DES Национальное Бюро Стандартов
- 16. Критерии оценки алгоритма 1 часть из 2
- 17. Критерии оценки алгоритма 2 часть из 2
- 18. DES (Data Encryption Standard) опубликован Национальным

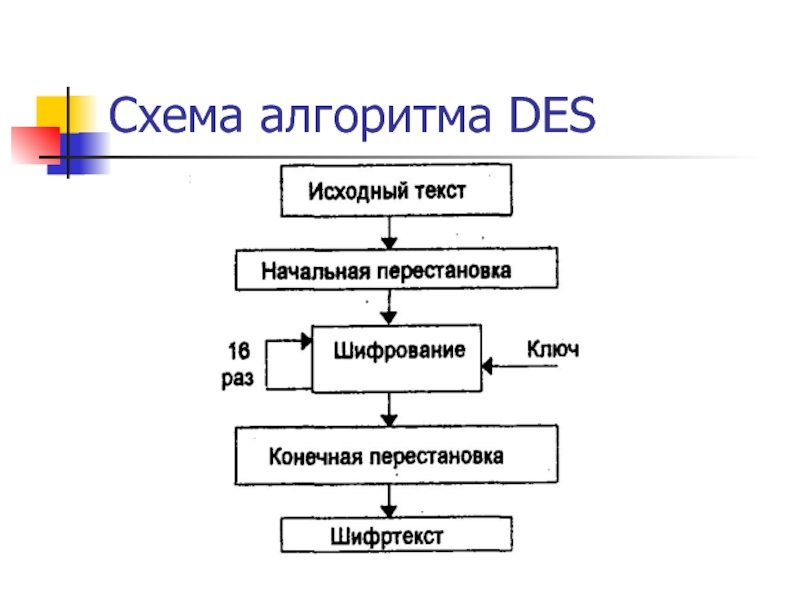

- 19. Схема алгоритма DES
- 21. Обозначения Li и Ri - левая и
- 22. Начальная перестановка
- 23. Начальная перестановка бит 58 блока T становится
- 24. Итеративный процесс шифрования 16 циклов преобразований Фейстеля.
- 25. Расшифрование Ri-1= Li, Li-1 = Ri ⊕
- 26. схема вычисления значения функции ƒ(Ri-1, ki)
- 27. схема вычисления значения функции ƒ(Ri-1, ki) функция
- 28. Перестановка с расширением
- 29. Перестановка с расширением
- 30. Формула E(Ri-1) ⊕ ki = B1…B8.
- 31. Таблица S-блоков
- 32. Преобразование блока Bj в B'j
- 33. Таблица S-блоков a b B’2 = 0011
- 34. ƒ(Ri-1, ki) Перестановка P B’1B’2…B’8
- 35. Обработка ключей k – 56 бит ki – 48 бит 8,16,24,32,40,48,56,64
- 36. C0 C0 D0
- 37. Сi-1 и Di-1 -> Ci и Di

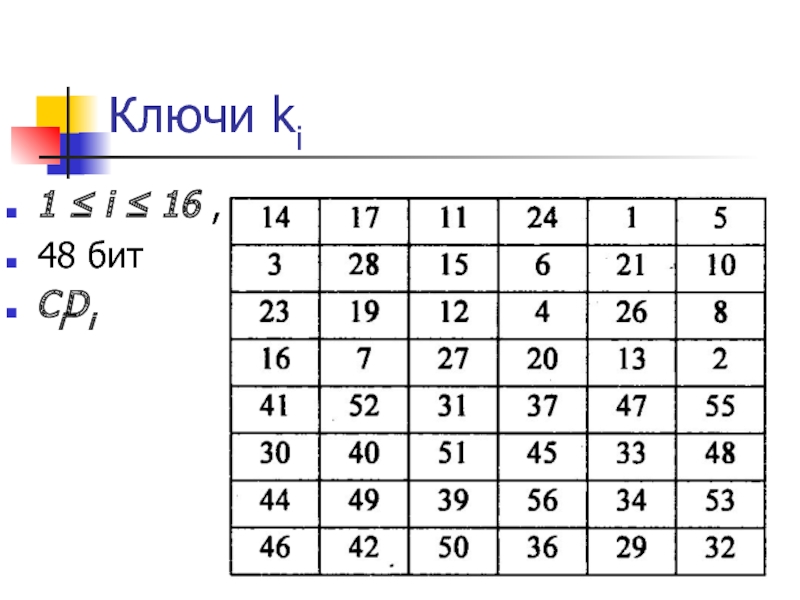

- 38. Ключи ki 1 ≤ i ≤ 16 , 48 бит CiDi

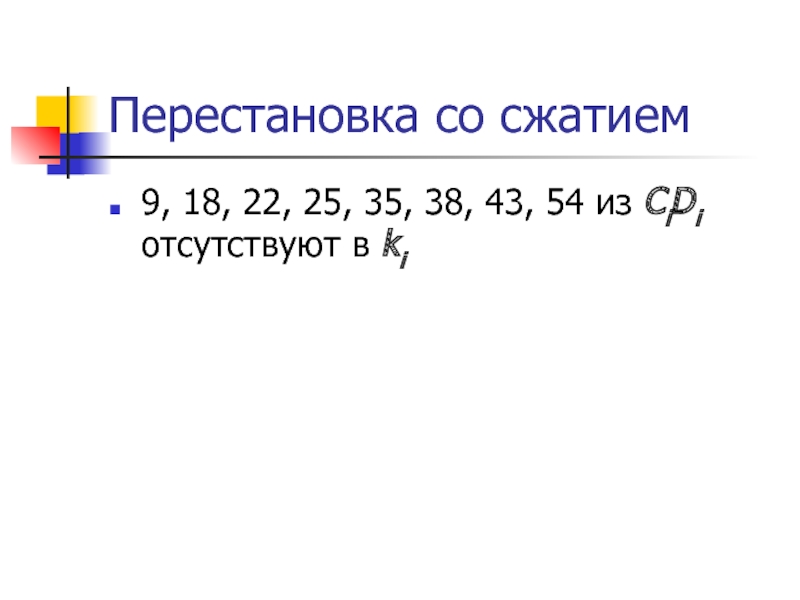

- 39. Перестановка со сжатием 9, 18, 22, 25,
- 41. Стандарт шифрования данных ГОСТ 28147-89 Алгоритм реализует шифрование 64-битовых блоков данных с помощью 256-битового ключа.
- 43. Стандарт шифрования данных ГОСТ 28147-89 N1 и
- 44. Стандарт шифрования данных ГОСТ 28147-89 64-разрядный блок
- 45. Стандарт шифрования данных ГОСТ 28147-89 T0=(a1(0),…,a32(0), b1(0),…,b32(0)) a(0)=(a32(0),a31(0),…,a1(0)), b(0)= (b32(0),b31(0),…,b1(0)).
- 46. Стандарт шифрования данных ГОСТ 28147-89 N1 и N2 N1 - a(0), N2 - b(0).
- 47. Стандарт шифрования данных ГОСТ 28147-89 a(j)=(a32(j),…,a1(j)), b(j)=(b32(j),…,b1(j))
- 48. Стандарт шифрования данных ГОСТ 28147-89 a(j)=ƒ(a(j-1)+kj-1(mod8))⊕b(j-1), b(j)=a(j-1), при j=1…24
- 49. Стандарт шифрования данных ГОСТ 28147-89 a(j)=ƒ(a(j-1)+k32-j(mod8) ) ⊕b(j-1), b(j)=a(j-1), при j=25…31
- 50. Стандарт шифрования данных ГОСТ 28147-89 a(32)=a(31), b(32)=ƒ(a(31)+k0)⊕b(31).
- 51. Вычисление функции ƒ 1 этап

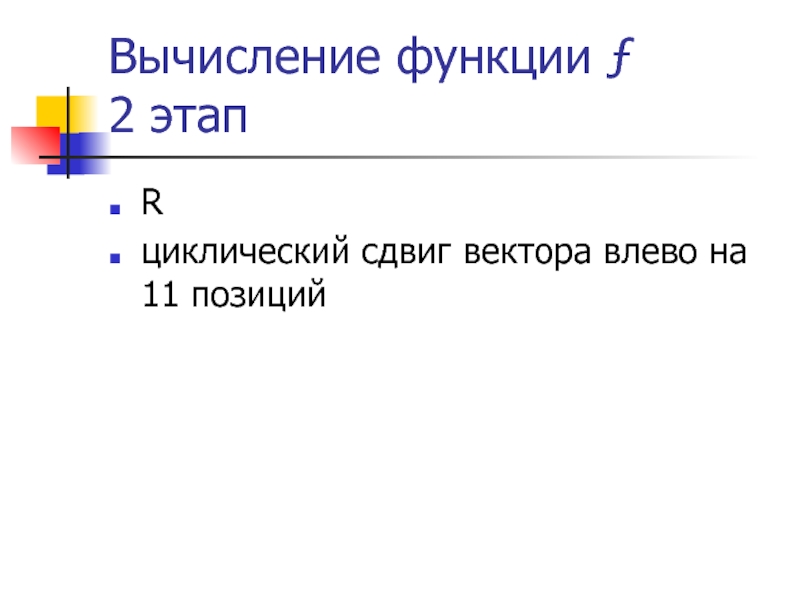

- 52. Вычисление функции ƒ 2 этап
- 53. Стандарт шифрования данных ГОСТ 28147-89 результатом зашифрования
- 54. Режимы использования блочных шифров режим электронной кодовой
- 55. Режим сцепления блоков (CBC – Cipher Block
- 57. Режим обратной связи по шифртексту (CFB –
- 59. Режим m-битовой обратной связи 1 ≤ m
- 61. Режимы использования ГОСТ – 28147-89 режим
- 62. Режим гаммирования Ci = Мi ⊕ F(γi), i = 1,2,...,
- 63. Комбинирование алгоритмов блочного шифрования С = Еk2
Учебные вопросы Принципы построения блочных шифров Примеры блочных шифров Американский стандарт шифрования DES Стандарт шифрования ГОСТ
Слайд 2Учебные вопросы
Принципы построения блочных шифров
Примеры блочных шифров
Американский стандарт шифрования DES
Стандарт шифрования
ГОСТ
Слайд 3Введение
Блочные и поточные шифры
Энтропия текста
Сложность реализации преобразования алфавитов большой мощности
Слайд 4Принципы построения блочных шифров
Y=Ek(X)
X=Dk(Y)
N -> 2n-1
128 -> 1021лет
Известные открытые
и зашифрованные части блоков
Слайд 5Условия стойкого блочного алгоритма
Функция Ek(X) должна быть обратимой.
Не должно существовать
иных методов прочтения сообщения X по известному блоку Y, кроме как полным перебором ключей k.
Не должно существовать иных методов определения, каким ключом k было произведено преобразование известного сообщения X в сообщение Y, кроме как полным перебором ключей.
Не должно существовать иных методов определения, каким ключом k было произведено преобразование известного сообщения X в сообщение Y, кроме как полным перебором ключей.
Слайд 7Биективные математические функции
сложение (X'=X+V);
исключающее ИЛИ (X'=X XOR V);
умножение по модулю 2N+1(X'=(X*V)
mod (2N+1));
умножение по модулю 2N(X'=(X*V) mod (2N));
умножение по модулю 2N(X'=(X*V) mod (2N));
Слайд 8Битовые сдвиги
арифметический сдвиг влево/вправо(X'=X SHL/SHR V);
циклический сдвиг влево/вправо(X'=X ROL/ROR V);
Слайд 10Параметр V
фиксированное число (например, X'=X+125);
число, получаемое из ключа (например, X'=X+F(k));
число, получаемое
из независимой части блока (например, X2'=X2+F(X1)).
Слайд 12Сеть Фейстеля
(Feistel Network)
Y1 = X2,
Y2 = X1 ⊕ ƒi(X2,ki),
X –
входной блок, разделённый на две половины X1 и X2,
(Y1,Y2) – результат зашифрования блока X на ключе ki с помощью функции ƒi.
(Y1,Y2) – результат зашифрования блока X на ключе ki с помощью функции ƒi.
Слайд 15Американский стандарт шифрования DES
Национальное Бюро Стандартов (National Bureau of Standards, NBS)
Национальным институтом стандартов и технологий США (National Institute of Standards and Technology, NIST)
Слайд 16Критерии оценки алгоритма 1 часть из 2
алгоритм должен обеспечивать высокий уровень
безопасности;
алгоритм должен быть полностью определён и легко понятен;
безопасность алгоритма должна основываться на ключе и не должна зависеть от сохранения в тайне самого алгоритма;
алгоритм должен быть доступен всем пользователям;
алгоритм должен быть полностью определён и легко понятен;
безопасность алгоритма должна основываться на ключе и не должна зависеть от сохранения в тайне самого алгоритма;
алгоритм должен быть доступен всем пользователям;
Слайд 17Критерии оценки алгоритма 2 часть из 2
алгоритм должен позволять адаптацию к
различным применениям;
алгоритм должен позволять экономичную реализацию в виде электронных приборов;
алгоритм должен быть эффективным в использовании;
алгоритм должен предоставлять возможности проверки;
алгоритм должен быть разрешён для экспорта.
алгоритм должен позволять экономичную реализацию в виде электронных приборов;
алгоритм должен быть эффективным в использовании;
алгоритм должен предоставлять возможности проверки;
алгоритм должен быть разрешён для экспорта.
Слайд 18DES
(Data Encryption Standard)
опубликован Национальным бюро стандартов США в 1977 г.
В 1980 г.алгоритм был принят NIST в качестве первого стандарта шифрования данных для защиты от несанкционированного доступа к важной, но несекретной информации в государственных и коммерческих организациях США.

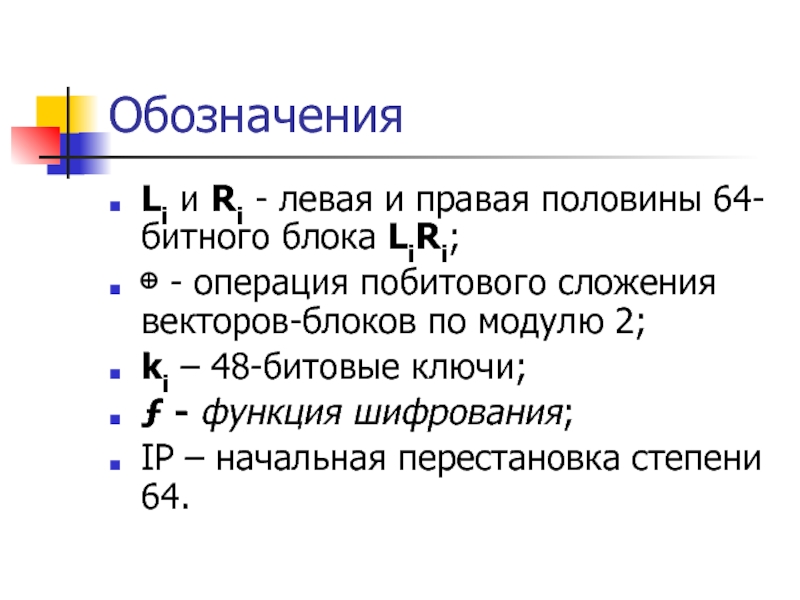

Слайд 21Обозначения
Li и Ri - левая и правая половины 64-битного блока LiRi;
⊕
- операция побитового сложения векторов-блоков по модулю 2;
ki – 48-битовые ключи;
ƒ - функция шифрования;
IP – начальная перестановка степени 64.
ki – 48-битовые ключи;
ƒ - функция шифрования;
IP – начальная перестановка степени 64.

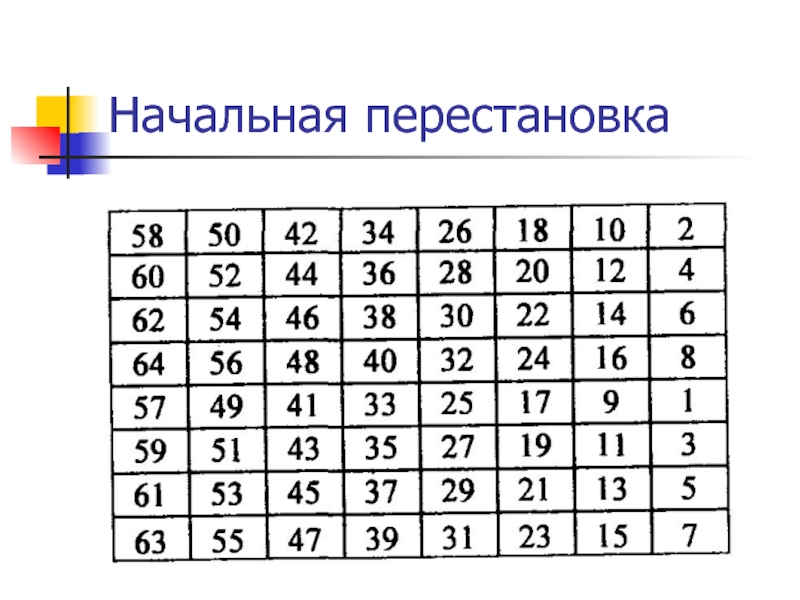

Слайд 23Начальная перестановка
бит 58 блока T становится битом 1, бит 50 –
битом 2 и т.д.
Полученный после перестановки блок IP(T) разделяется на две половины: L0, cостоящую из 32 старших бит, и R0, состоящую из 32 младших бит.
Полученный после перестановки блок IP(T) разделяется на две половины: L0, cостоящую из 32 старших бит, и R0, состоящую из 32 младших бит.

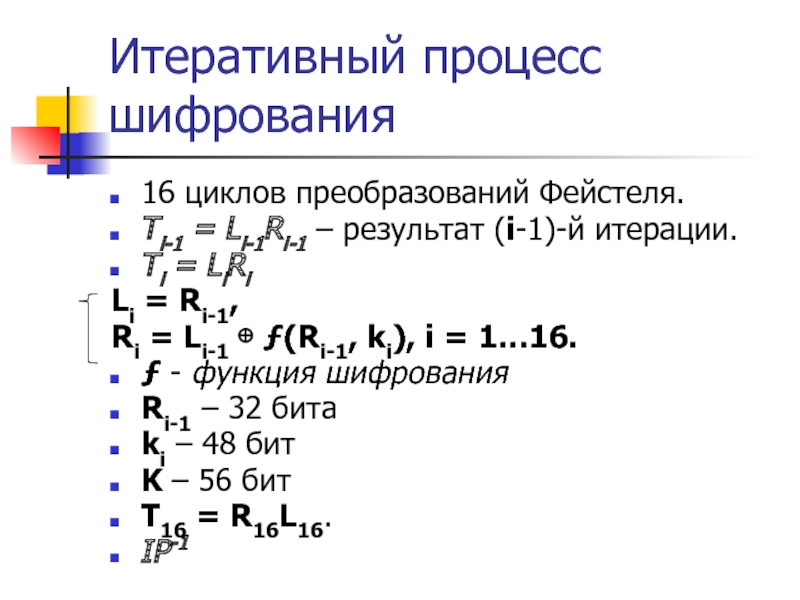

Слайд 24Итеративный процесс шифрования
16 циклов преобразований Фейстеля.
Ti-1 = Li-1Ri-1 – результат (i-1)-й
итерации.
Ti = LiRi
Li = Ri-1,
Ri = Li-1 ⊕ ƒ(Ri-1, ki), i = 1…16.
ƒ - функция шифрования
Ri-1 – 32 бита
ki – 48 бит
K – 56 бит
T16 = R16L16.
IP-1
Ti = LiRi
Li = Ri-1,
Ri = Li-1 ⊕ ƒ(Ri-1, ki), i = 1…16.
ƒ - функция шифрования
Ri-1 – 32 бита
ki – 48 бит
K – 56 бит
T16 = R16L16.
IP-1
Слайд 27схема вычисления значения функции ƒ(Ri-1, ki)
функция расширения E;
преобразование S, составленное из
восьми преобразований S-блоков S1,S2,…,S8;
перестановка P.
перестановка P.
Слайд 32Преобразование блока
Bj в B'j
B2 = 111010
a = 1….0 (двоичн.)
b=
.1101. (двоичн.)
0 ≤ a ≤ 3 ,
0 ≤ b ≤ 15
a=2 (дес.)
b=13 (дес.)
0 ≤ a ≤ 3 ,
0 ≤ b ≤ 15
a=2 (дес.)
b=13 (дес.)
Слайд 41Стандарт шифрования данных ГОСТ 28147-89
Алгоритм реализует шифрование 64-битовых блоков данных с
помощью 256-битового ключа.
Слайд 43Стандарт шифрования данных ГОСТ 28147-89
N1 и N2 – 32-х разрядные накопители;
СМ1
– сумматор по модулю 232 (операция +);
СМ2 – сумматор по модулю 2 (операция ⊕);
R – 32-разрядный регистр циклического сдвига;
КЗУ – ключевое запоминающее устройство объёмом 256 бит, состоящее из восьми 32-разрядных накопителей;
S – блок подстановки, состоящий из восьми узлов замены (S-блоков замены) S1,S2,…S8.
СМ2 – сумматор по модулю 2 (операция ⊕);
R – 32-разрядный регистр циклического сдвига;
КЗУ – ключевое запоминающее устройство объёмом 256 бит, состоящее из восьми 32-разрядных накопителей;
S – блок подстановки, состоящий из восьми узлов замены (S-блоков замены) S1,S2,…S8.
Слайд 44Стандарт шифрования данных ГОСТ 28147-89
64-разрядный блок T0
32 цикла (j =
1…32).
256 бит ключа k,
Восемь 32-разрядных подключей ki k=k7k6k5k4k3k2k1k0.
256 бит ключа k,
Восемь 32-разрядных подключей ki k=k7k6k5k4k3k2k1k0.
Слайд 45Стандарт шифрования данных ГОСТ 28147-89
T0=(a1(0),…,a32(0),
b1(0),…,b32(0))
a(0)=(a32(0),a31(0),…,a1(0)),
b(0)= (b32(0),b31(0),…,b1(0)).
Слайд 47Стандарт шифрования данных ГОСТ 28147-89
a(j)=(a32(j),…,a1(j)),
b(j)=(b32(j),…,b1(j))
N1 и N2 после j-го цикла
зашифрования
ƒ - обозначение функции шифрования.
ƒ - обозначение функции шифрования.
Слайд 48Стандарт шифрования данных ГОСТ 28147-89
a(j)=ƒ(a(j-1)+kj-1(mod8))⊕b(j-1),
b(j)=a(j-1),
при j=1…24
Слайд 49Стандарт шифрования данных ГОСТ 28147-89
a(j)=ƒ(a(j-1)+k32-j(mod8) ) ⊕b(j-1),
b(j)=a(j-1),
при j=25…31
Слайд 51Вычисление функции ƒ
1 этап
32-битовый аргумент x,
S
восемь последовательных
4-битовых вектора
узел замены Si, i=8...1
таблица перестановки – 16
32-битовый вектор S(x)
узел замены Si, i=8...1
таблица перестановки – 16
32-битовый вектор S(x)
Слайд 53Стандарт шифрования данных ГОСТ 28147-89
результатом зашифрования блока T0 является блок Tш
Tш = (а1(32),а2(32),...,а32(32), b1(32),b2(32),...,b32 (32)).
Слайд 54Режимы использования блочных шифров
режим электронной кодовой книги (ECB – Electronic Code
Book);
режим сцепления блоков (CBC – Cipher Block Chaining);
режим обратной связи по шифртексту (CFB – Cipher Feed Back);
режим обратной связи по выходу (OFB – Output Feed Back).
режим сцепления блоков (CBC – Cipher Block Chaining);
режим обратной связи по шифртексту (CFB – Cipher Feed Back);
режим обратной связи по выходу (OFB – Output Feed Back).

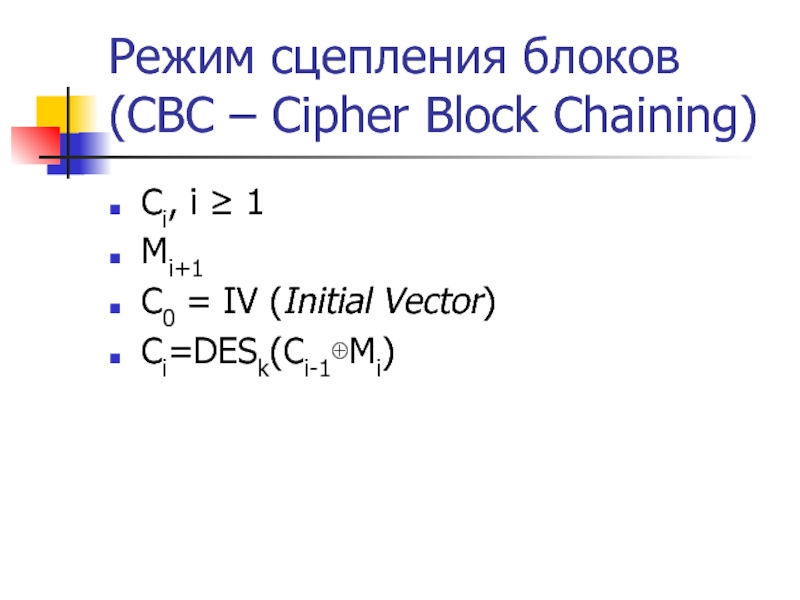

Слайд 55Режим сцепления блоков (CBC – Cipher Block Chaining)
Ci, i ≥ 1
Mi+1
С0
= IV (Initial Vector)
Ci=DESk(Ci-1⊕Mi)
Ci=DESk(Ci-1⊕Mi)
Слайд 57Режим обратной связи по шифртексту (CFB – Cipher Feed Back)
Z0,Z1,…
Z0
= IV
i ≥ 1
Zi = DESk(Ci-1)
Ci = Mi ⊕ Zi, i ≥ 1
i ≥ 1
Zi = DESk(Ci-1)
Ci = Mi ⊕ Zi, i ≥ 1

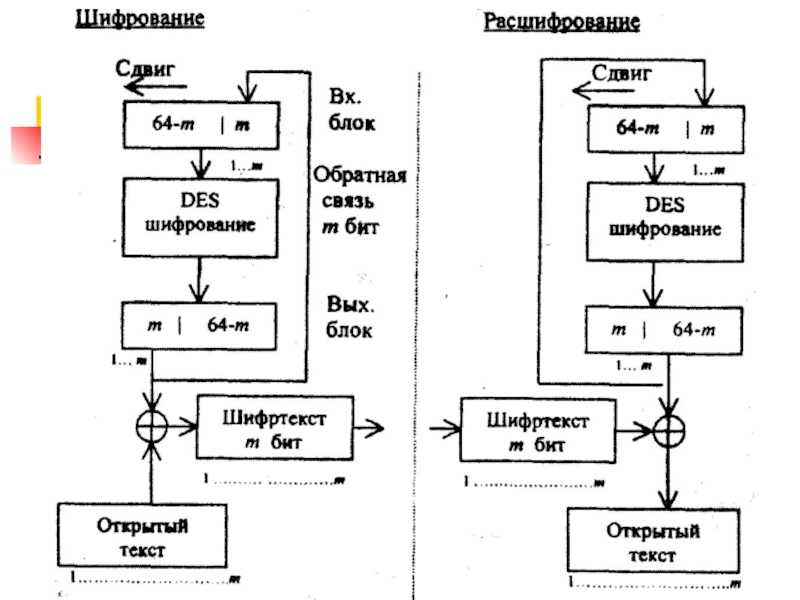

Слайд 59Режим m-битовой обратной связи
1 ≤ m ≤ 64.
IV, выровненный по
правому краю
Ci = Mi ⊕ Pi
Pi – вектор, состоящий из старших битов блока DESk(Ci-1)
Ci = Mi ⊕ Pi
Pi – вектор, состоящий из старших битов блока DESk(Ci-1)
Слайд 61Режимы использования
ГОСТ – 28147-89
режим простой замены
режим шифрования с обратной связью
режим гаммирования с обратной связью
ECB, CBC, CFB
Слайд 63Комбинирование алгоритмов блочного шифрования
С = Еk2 (Еk1 (М))
С = Еk1
(Dk20 (Еk1 (М)))
С = Еk3 (Dk2 (Еk1 (М)))
С = Еk3 (Dk2 (Еk1 (М)))
