Слайд 1

Слайд 2
Текст слайда:

Что такое беспроводные сети – WLAN?
Применение WLAN
Основные стандарты
Режимы работы
Планирование и развертывание WLAN
Настройка беспроводных сетей
Вопросы, схемы реализации и решения

Обзор


Слайд 3
Текст слайда:

Традиционные проводные сети: Данные передаются по витой паре, коаксиальному кабелю, оптоволокну и пр. Требуют затрат на прокладку кабеля
Беспроводные сети: Данные передаются по воздуху, и сигнал для приема доступен для мобильных пользователей

Что такое беспроводные сети?


Слайд 4
Текст слайда:

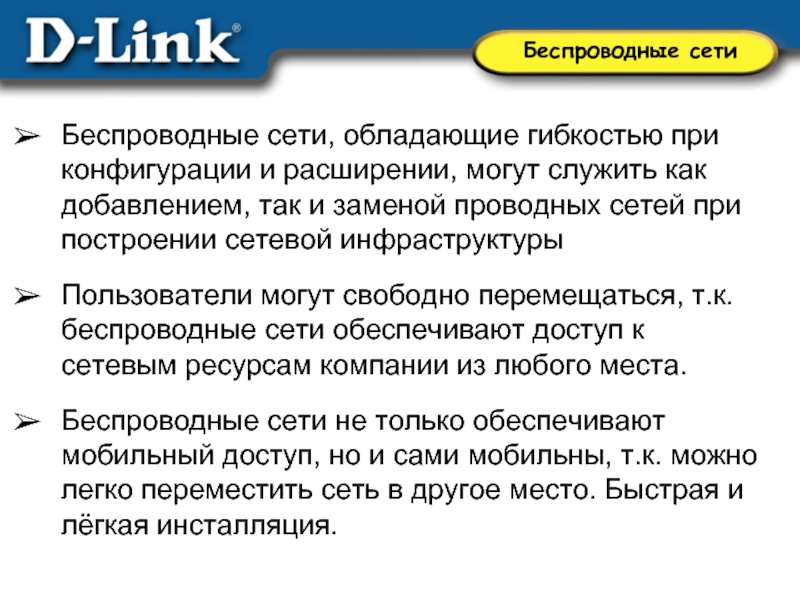

Беспроводные сети, обладающие гибкостью при конфигурации и расширении, могут служить как добавлением, так и заменой проводных сетей при построении сетевой инфраструктуры
Пользователи могут свободно перемещаться, т.к. беспроводные сети обеспечивают доступ к сетевым ресурсам компании из любого места.
Беспроводные сети не только обеспечивают мобильный доступ, но и сами мобильны, т.к. можно легко переместить сеть в другое место. Быстрая и лёгкая инсталляция.


Слайд 5
Текст слайда:

Сферы применения беспроводных сетей

Складские помещения и фабрики
Больницы
Памятники архитектуры
Выставочные комплексы и конференц-залы
Доступ к Интернет в гостиницах, кафе, библиотеках, студенческих городках и т.д. (Hot Spot)
«Гостевой» доступ к корпоративной сети для клиентов и партнеров
Сети провайдеров Интернет: подключение клиентов там, где нет возможности протянуть кабель


Слайд 6
Текст слайда:

Семейство стандартов беспроводных сетей
IEEE 802.11

Стандарт IEEE 802.11 входит в серию стандартов IEEE 802.x, относящихся к сетям и коммуникациям, сюда также входят такие стандарты, как 802.3 Ethernet, 802.5 Token Ring и т.д. Т.о., стандарт IEEE 802.11 определяет компоненты и характеристики сети на физическом уровне передачи данных и на уровне доступа к середе с учетом беспроводного способа передачи данных и возможности взаимодействия с существующими сетями.


Слайд 7
Текст слайда:

Cтандарты Wireless

IEEE 802.11
IEEE 802.11a
IEEE 802.11b
IEEE 802.11g


Слайд 8
Текст слайда:

Стандарты беспроводных сетей - IEEE 802.11b

Текущий наиболее распространенный стандарт, совместим с предыдущим стандартом IEEE 802.11
Работает в диапазоне частот 2,4-2,4835 ГГц
Используется метод прямой последовательности с разнесением сигнала по широкому диапазону (DSSS)
Поддерживает скорость передачи 1, 2, 5.5, 11 Мбит/с, автоматический или фиксированный выбор скорости
Защита данных при помощи шифрования WEP


Слайд 9
Текст слайда:

Стандарты беспроводных сетей - IEEE 802.11g

Принят 12 июня 2003 года, совместим с предыдущим стандартом IEEE 802.11b
Работает в диапазоне частот 2,4 –2,462ГГц
Используется два метода: прямой последовательности с разнесением сигнала по широкому диапазону (DSSS) и мультиплексирования с ортогональным делением частот (OFDM)
Скорости передачи 54, 48, 36, 24, 18, …1 Мбит/с, автоматический или фиксированный выбор скорости
Защита данных при помощи шифрования WEP


Слайд 10
Текст слайда:

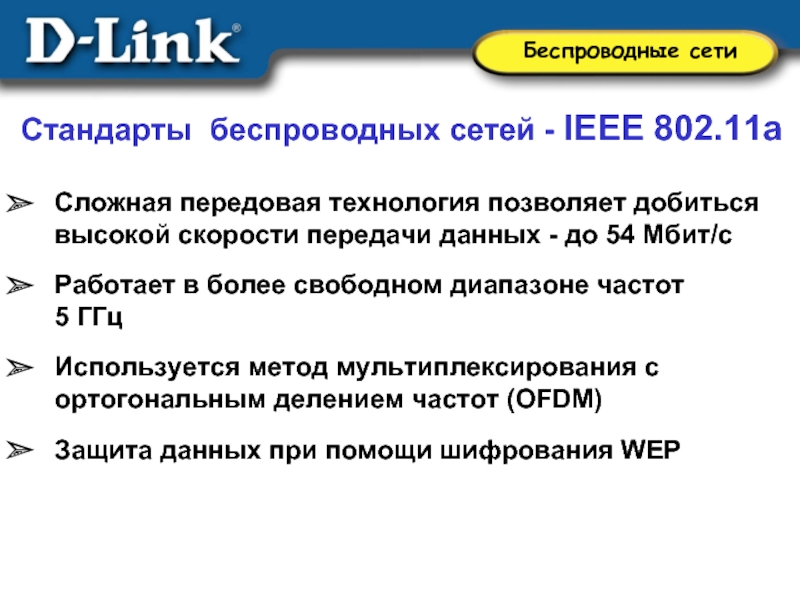

Стандарты беспроводных сетей - IEEE 802.11a

Cложная передовая технология позволяет добиться высокой скорости передачи данных - до 54 Мбит/с
Работает в более свободном диапазоне частот 5 ГГц
Используется метод мультиплексирования с ортогональным делением частот (OFDM)
Защита данных при помощи шифрования WEP


Слайд 11
Текст слайда:

IEEE 802.11 – Физический уровень


Слайд 12
Текст слайда:

Способы построения сигналов

FHSS

DSSS


Слайд 13
Текст слайда:

Способы построения сигналов

OFDM


Слайд 14
Текст слайда:

Модуляция сигнала

Амплитудная модуляция
(Amplitude Shift Keying, ASK)

Частотная модуляция
(Frequency Shift Keying, FSK)

Фазовая модуляция
(Phase Shift Key, PSK)


Слайд 15
Текст слайда:

Модуляция сигнала

Двоичная фазовая модуляция (Binary Phase Shift Key, BPSK)


Слайд 16
Текст слайда:

Модуляция сигнала

Квадратурная фазовая модуляция (Quadrature Phase Shift Key, QPSK)


Слайд 17
Текст слайда:

Кодирование сигнала

1 Mbps 802.11b DSSS с использованием кода Barker


Слайд 18
Текст слайда:

Кодирование сигнала

6 Mbps 802.11g OFDM


Слайд 19
Текст слайда:

Кодирование сигнала

24 Mbps 802.11g OFDM


Слайд 20
Текст слайда:






Соответствие скоростей передачи и типа кодировок


Слайд 21
Текст слайда:

IEEE 802.11a поддерживает скорости 6,9,12,18,24,36,48,54 Мбит/с
IEEE 802.11b поддерживает скорости 1, 2, 5.5, 11 Мбит/с
IEEE 802.11g поддерживает скорости 1, 2, 5.5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
Более высокая скорость улучшает пропускную способность
Более низкая скорость увеличивает дистанцию и надежность
Автоматический или фиксированный выбор скорости

Скорость передачи


Слайд 22
Текст слайда:

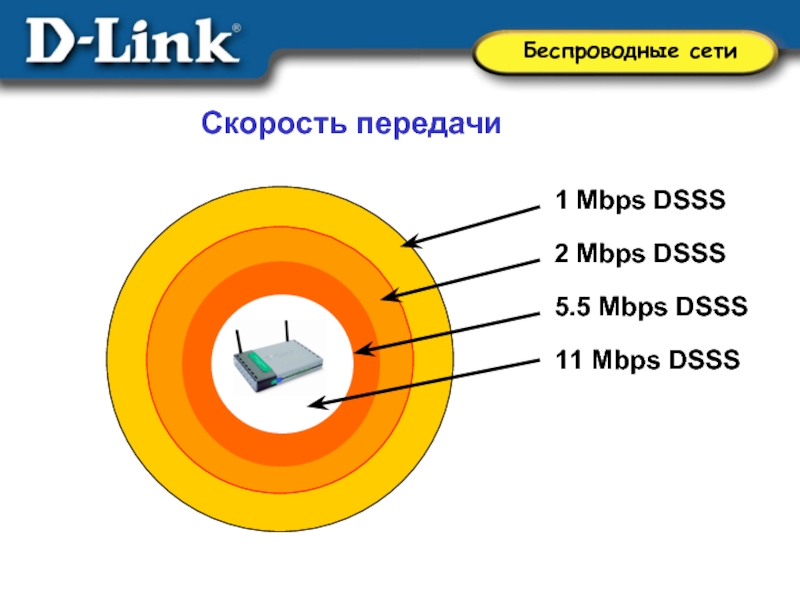

1 Mbps DSSS

5.5 Mbps DSSS


11 Mbps DSSS

2 Mbps DSSS

Скорость передачи


Слайд 23
Текст слайда:

2-х кратная производительность

11Mbps CCK
(802.11b)

Расстояние

Скорость

+ 30%

22Mbps PBCC
(802.11b+)


Слайд 24
Текст слайда:

Измеряется отношением Сигнал/Шум (SNR)

Высокий уровень сигнала при малых шумах предоставляет наилучший канал связи

Качество канала связи



Слайд 25
Текст слайда:

Maximum Theoretical Application-Level Throughput

Максимальная теоретическая пропускная способность*

*По данным компании AtherosTM Communications


Слайд 26
Текст слайда:

США 2.412 - 2.462 GHz в 11 каналах

Европа 2.412 - 2.472 GHz в 13 каналах, 100 mW Max

Франция 2.457 - 2.472 GHz в 4 каналах

Япония 2.412 - 2.484 GHz в 14-ти каналах

Ширина канала 22 MHz для DSSS

Частоты каналов


Слайд 27
Текст слайда:

Количество каналов для каждой страны


Слайд 28
Текст слайда:

Частоты каналов

Каждый канал занимает частотный диапазон в 22 МГц. Например, канал 1 работает в диапазоне от 2,401ГГц до 2,423ГГц, т.е 2,412ГГц 11МГц.


Слайд 29
Текст слайда:

В полосе пропускания систем, соответствующих 802.11b, доступны только 3 канала


Слайд 30
Текст слайда:

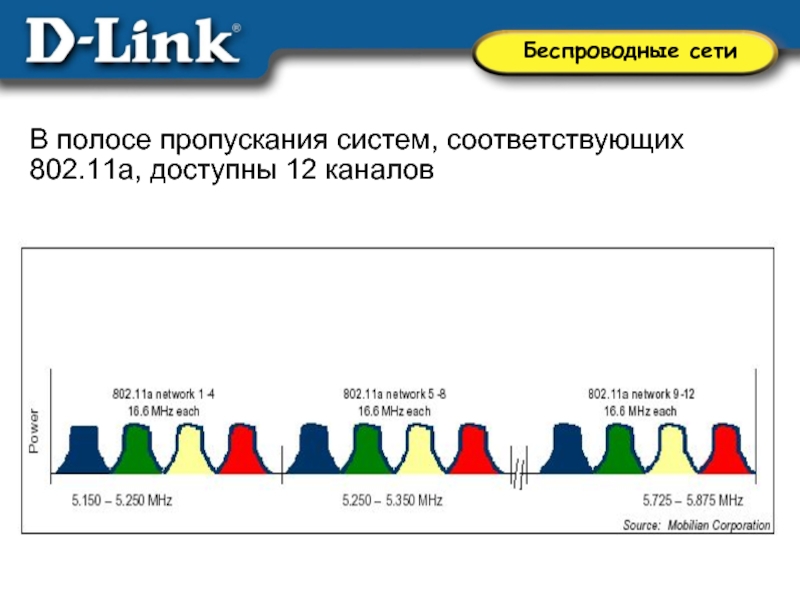

В полосе пропускания систем, соответствующих 802.11a, доступны 12 каналов


Слайд 31
Текст слайда:

Сравнение стандартов беспроводных сетей


Слайд 32
Текст слайда:

Сетевые карты

Ad Hoc

802.11 Ad Hoc

Инфраструктурный

Режимы работы беспроводных сетей

Точки доступа

Точка доступа

Беспроводный мост точка-точка

Беспроводный мост точка-многоточка

Беспроводный клиент

Повторитель



Слайд 33
Текст слайда:

Ad Hoc режим:
одноранговое взаимодействие по типу «точка-точка», компьютеры взаимодействуют напрямую без применения точек доступа
802.11 Ad Hoc режим: одноранговое взаимодействие в режиме совместимости с более ранним стандартом 802.11





Компьютер с беспроводным адаптером

Ноутбук с беспроводным адаптером


Слайд 34
Текст слайда:



Инфраструктурный режим: точки доступа обеспечивают связь клиентских компьютеров. Точку доступа можно рассматривать как беспроводной концентратор.





Сервер с проводным адаптером

Кабельная Ethernet сеть

Маршрутизатор

Internet

Точка доступа

Беспроводная сеть

Компьютер с беспроводным адаптером

Компьютер с проводным адаптером

Ноутбук с беспроводным адаптером

Компьютер с беспроводным адаптером


Слайд 35
Текст слайда:

Беспроводный мост: используется для объединения двух или более проводных LAN, находящихся на расстоянии до 25 км.


Слайд 36
Текст слайда:

Беспроводный мост между двумя LAN

С помощью беспроводных мостов можно объединять две и более проводных LAN, находящихся как на небольшом расстоянии в соседних зданиях, так и на расстояниях до 25 км., что позволяет объединить в сеть филиалы и центральный офис
Данное решение позволяет достичь значительной экономии средств и обеспечивает простоту настройки и гибкость конфигурации при перемещении филиалов


Слайд 37
Текст слайда:

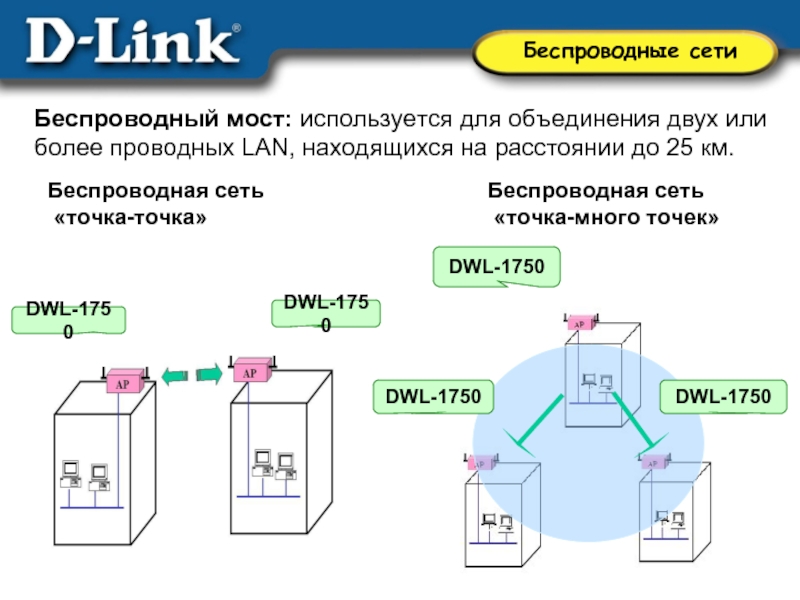

Беспроводный мост: используется для объединения двух или более проводных LAN, находящихся на расстоянии до 25 км.

Беспроводная сеть
«точка-точка»

Беспроводная сеть
«точка-много точек»

DWL-1750

DWL-1750



DWL-1750

DWL-1750

DWL-1750


Слайд 38
Текст слайда:

Дополнительные режимы точек доступа: как правило фирменные, т.е. поддерживаются не всеми поставщиками.


Слайд 39
Текст слайда:

Обработка коллизий в беспроводных сетях

Беспроводной адаптер не может обнаружить коллизию в ходе передачи пакета, т.к. метод обнаружения коллизий CSMA/CD не может работать в беспроводной сети.

Поэтому для обнаружения коллизий и потери пакета используется метод CSMA/CA с квитированием – на каждый пакет ожидается подтверждение доставки, если такой пакет не пришел – значит произошла коллизия и пакет передается повторно


Слайд 40
Текст слайда:

Например: компьютеры A и B видят точку доступа, но не видят друг друга при слабом сигнале. Задача состоит в том, чтобы предотвратить коллизию при одновременной передачи данных точке доступа обоими узлами

Проблема, называемая “скрытый узел”

С


Слайд 41
Текст слайда:

Перед отправкой пакета с данными узел A посылает точке доступа пакет Ready-to-send (RTS), который содержит поле с указанием времени занятия канала
Если принимающий узел «слышит» этот пакет, он отвечает пакетом Clear-to-send (CTS) и устанавливает свой Network Allocation Vector ( NAV )
После этого начинается передача данных и т.о. исключается коллизия
Но компьютер B не слышит этот кадр из-за слабого сигнала от узла А
Точка доступа посылает CTS-кадр, содержащий поле резервирования (занятия канала)
Компьютер B «слышит» этот кадр и перестраивает свой NAV
Итак, коллизий не произошло


Слайд 42
Текст слайда:

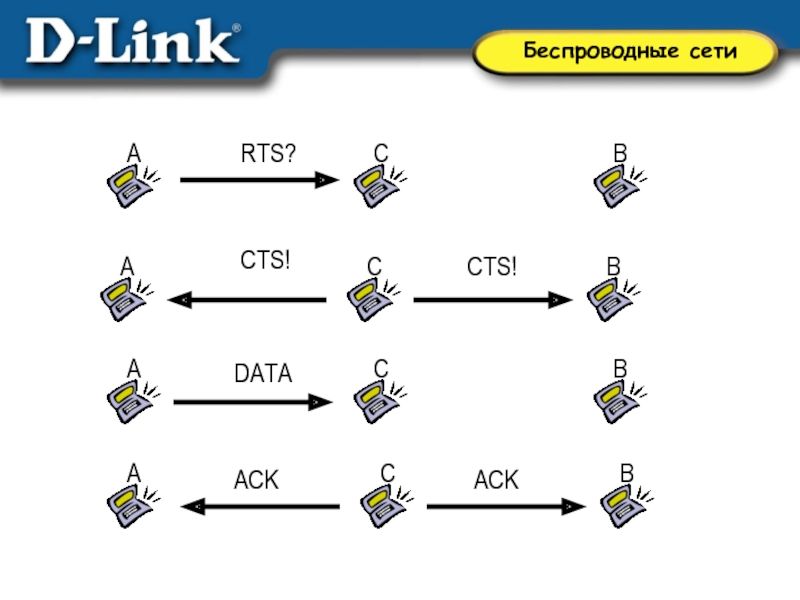

CTS!

CTS!

DATA

ACK

ACK


Слайд 43
Текст слайда:

RTS/CTS схема построения протокола


Слайд 44
Текст слайда:

Роуминг в беспроводных сетях

Поскольку клиенты перемещаются в зоне действия от одной точки доступа к другой, роуминг позволяет не терять соединение, а передавать его между точками доступа.

Для этого точки доступа нужно подключить к проводной сети


Слайд 45
Текст слайда:



Роуминг

Проводная сеть Ethernet


Слайд 46
Текст слайда:

Сигнал-маяк - “Beacon” посылается точкой доступа каждые 100 миллисекунд

Клиенты используют этот маяк для оценки качества связи

Клиенты тоже могут посылать маяк, или пробный запрос

Точка доступа ответит или пошлет маяк


Слайд 47
Текст слайда:

Основываясь на качестве связи, клиент примет решение, с какой точкой доступа работать.

Если он перемещается между ТД, то новая ТД информирует старую через проводное соединение о переустановленном соединении клиента в сети.

Т.о., при правильном размещении точек доступа на территории предприятия пользователи смогут перемещаться по ней без потери доступа к сети


Слайд 48
Текст слайда:

Протокол роуминга не включен в 802.11, это нужно учитывать при развертывании беспроводной сети
Inter Access Point Protocol (IAPP) - это попытка стандартизовать протокол роуминга (802.11f)
Поэтому, роуминг лучше организовывать на продуктах одного поставщика
Точки доступа D-Link позволяют организовать надежную передачу на территории всего предприятия


Слайд 49
Текст слайда:

Для обеспечения безопасности в беспроводных сетях используется несколько средств:

Контроль за подключением к точке доступа на основе MAC-адресов и имени сети
Шифрование на основе протокола WEP (RC4)
Контроль за доступом к среде передачи на основе протокола 802.1x
Поддержка нового протокола WPA (AES)
Настройка VPN поверх беспроводного соединения
Вынос беспроводной сети за межсетевой экран, как сети с низким доверием

Безопасность в беспроводных сетях


Слайд 50
Текст слайда:

По имени сети: Вы можете использовать уникальный ESSID во избежание несанкционированного доступа в Вашу беспроводную сеть

По MAC-адресу: Вы можете задать на точке доступа список MAC–адресов, котором Вы хотите разрешить авторизацию в Вашей группе в сети на Вашей точке доступа.

Контроль доступа


Слайд 51
Текст слайда:

Вы можете включить на всех беспроводных устройствах шифрование всего трафика для предотвращения несанкционированного доступа к передаваемой информации.
Шифрование использует RC4 алгоритм, принятый в IEEE 802.11 как WEP стандарт.

64 и 128 bit шифрование доступно для клиентов. 64 bit WEP и 40 bit WEP – это одно и то же.
40 bit (10 шестнадцатеричных символов) - «секретный ключ" (устанавливается пользователем), и 24 bit - «инициализационный вектор" (не зависит от пользователя).

Шифрование при помощи WEP


Слайд 52
Текст слайда:

Для аутентификации и авторизации пользователей с последующим предоставлением им доступа к среде передачи данных, разработан стандарт безопасности IEEE 802.1x, который ориентирован на все виды сетей доступа, соответствующие стандартам IEEE.
Данная система предназначена для совместной работы EAP (Extensive Authentication Protocol) и RADIUS.
Прежде чем получить доступ к беспроводной (или проводной) сети, клиент должен пройти проверку на сервере RADIUS и только в случае успешной проверки ему разрешается доступ в есть.

Протокол 802.1x


Слайд 53
Текст слайда:

IEEE 802.1x, EAP, RADIUS

Точка доступа
(Аутентификатор)

EAPOL-Start

EAP-Request/Identity

EAP-Response/Identity

RADIUS Access-Request

RADIUS Access-Challenge

EAP-Request/OTP

EAP-Response/OTP

RADIUS Access-Request

RADIUS Access-Accept

EAP-Success

EAPOL-Logoff

* OTP (One-Time-Password)

RADIUS Account-Stop

RADIUS Ack

Рабочая станция (Клиент)

Сервер RADIUS (Сервер аутентификации)


Слайд 54
Текст слайда:

Для замены протокола WEP Wi-Fi была разработана новая система безопасности – WPA.

Основные достоинства WPA:
Более надежный механизм шифрования, основанный на «временном протоколе целостности ключей» - Temporal Key Integrity Protocol (TKIP)
Аутентификация пользователей при помощи 802.1x и EAP
Совместимость в с будущим протоколом безопасности беспроводных сетей 802.11i
Возможность работы в сетях класса SOHO без необходимости настройки сервера RADIUS – режим Pre-Shared Key (PSK), позволяющий вручную задавать ключи

Протокол Wi-Fi Protected Access - WPA


Слайд 55
Текст слайда:

Сравнение протоколов WEP, WPA и 802.11i


Слайд 56
Текст слайда:

Wireless и VPN


Слайд 57
Текст слайда:

Защита при помощи межсетевого экрана


Слайд 58
Текст слайда:

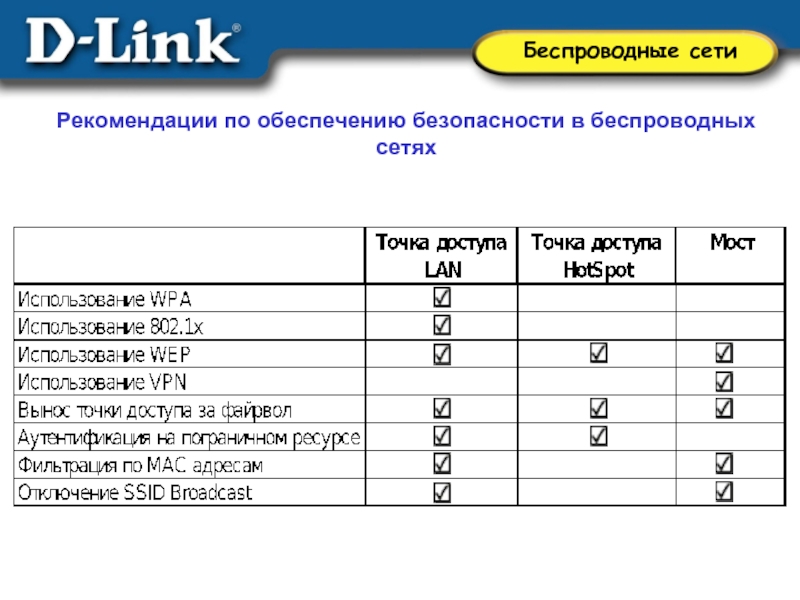

Рекомендации по обеспечению безопасности в беспроводных сетях


Слайд 59
Текст слайда:

Управление питанием

Поскольку большинство беспроводных устройств работают на батареях, некоторое управление питанием необходимо.

802.11 устройства имеют 2 режима: Нормальный и Сохранения энергии с пробуждением.
CAM устройства всегда готовы к работе и принимают пакеты
PSP устройства оповещают Точку Доступа, перед тем, как «заснуть», и затем периодически «просыпаются» для проверки сигнала-маяка, что для них есть пакеты


Слайд 60
Текст слайда:

Планирование и развертывание беспроводной сети предприятия

При развертывании беспроводной сети нужно определить плотность размещения точек доступа для обеспечения роуминга и беспрерывной связи при перемещении клиентов
Необходимо разместить точки доступа так, чтобы:
Увеличить зону покрытия
Обеспечить качество связи и необходимую пропускную способность
Не допустить пересечения каналов точек доступа


Слайд 61
Текст слайда:

Низкая плотность - используется для покрытия большой площади наименьшим количеством точек доступа.


Слайд 62
Текст слайда:

Средняя плотность:
Используется для предоставления и широкой зоны охвата и хорошей пропускной способности
Характеризуется 20% перекрытием в зоне охвата


Слайд 63
Текст слайда:

Высокая плотность
Используется для максимальной пропускной способности • Характеризуется примерно 50% перекрытием и использованием нескольких каналов


Слайд 64
Текст слайда:

Пример расположения точек доступа и настройки каналов












































1

6

11

1

11

1


Слайд 65
Текст слайда:

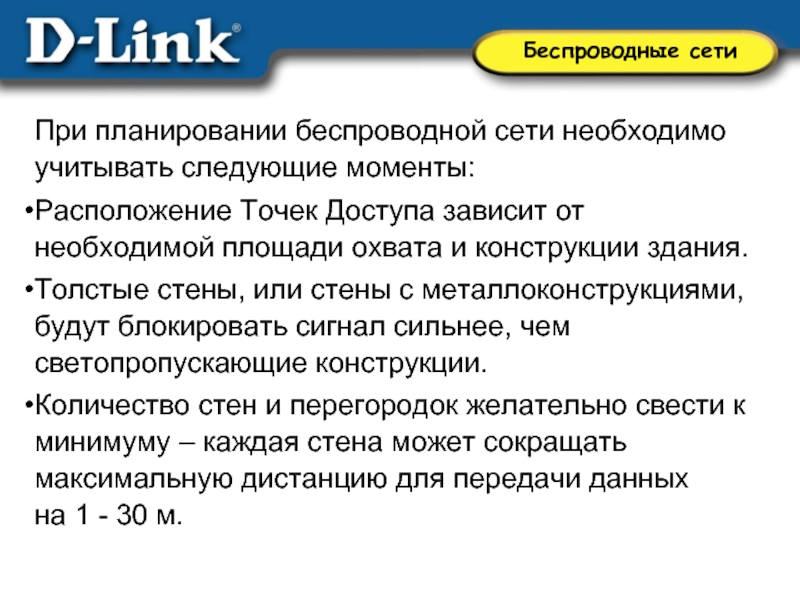

При планировании беспроводной сети необходимо учитывать следующие моменты:
Расположение Точек Доступа зависит от необходимой площади охвата и конструкции здания.
Толстые стены, или стены с металлоконструкциями, будут блокировать сигнал сильнее, чем светопропускающие конструкции.
Количество стен и перегородок желательно свести к минимуму – каждая стена может сокращать максимальную дистанцию для передачи данных на 1 - 30 м.


Слайд 66
Текст слайда:

Располагайте беспроводные устройства по прямой линии: стена толщиной в 0,5 м. При расположении устройств под углом в 45 градусов становится толщиной почти 1м.

стена

стена

Прямая линия

Угол в 45 градусов

0,5 м

Около 1 м

45 °


Слайд 67
Текст слайда:

Офисная мебель, кабинеты, могут образовывать “тени” в зоне охвата.
Для получения широкой зоны охвата необходима прямая видимость.
Удостоверьтесь, что антенна настроена для лучшего приема


Слайд 68
Текст слайда:

Располагайте беспроводные устройства вдали (по крайней мере от 1 до 2 метров) от электрических устройств, которые генерируют радиосигнал
Возможные радиочастотные источники шума:
• Микроволновые печи • Охранные системы (store gateways) • Коротковолновые видео-передатчики
Возможна интерференция волн, излучаемых этими устройствами.


Слайд 69
Текст слайда:

• Используя поставляемые с устройствами утилиты для оценки качества связи, необходимо построить карту зоны охвата в заданном помещении.
Например: Утилита к Беспроводному адаптеру имеет функцию диагностики, позволяет определить уровень сигнала по каждому каналу. Также можно проверить качество связи между клиентом и точкой доступа.


Слайд 70
Текст слайда:

Отношение сигнал - шум (SNR) хорошее, но производительность данных - относительно низкая:
Перегруженная сеть – слишком много клиентов пытаются получить доступ к среде передачи
Электрическое устройство, генерирующее радиосигнал, расположено рядом с беспроводным клиентом
Качество связи другого клиента недостаточно хорошее и поэтому он возникает много повторной передачи пакетов
Коллизии, возникающие из-за проблемы «скрытый узел»

Некоторые типичные проблемы при проектировании беспроводной сети


Слайд 71
Текст слайда:

Концентрация пользователей на точку доступа слишком высокая:
Разместите ближе точки доступа, чтобы распределить нагрузку
Добавьте дополнительные точки доступа к беспроводной сети
Уровень сигнала низкий:
Устройства могут быть слишком далеко друг от друга
Имеется преграда между устройствами


Слайд 72
Текст слайда:

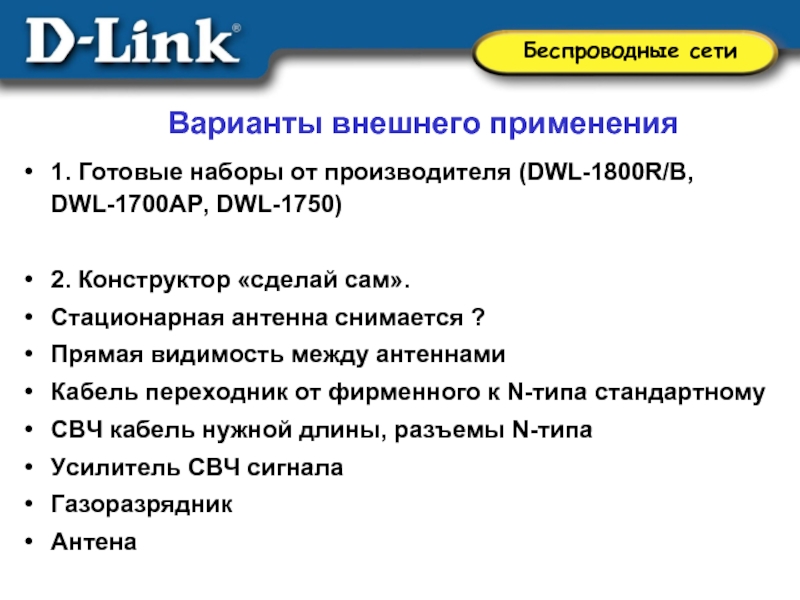

1. Готовые наборы от производителя (DWL-1800R/B, DWL-1700AP, DWL-1750)

2. Конструктор «сделай сам».
Стационарная антенна снимается ?
Прямая видимость между антеннами
Кабель переходник от фирменного к N-типа стандартному
СВЧ кабель нужной длины, разъемы N-типа
Усилитель СВЧ сигнала
Газоразрядник
Антена

Варианты внешнего применения


Слайд 73
Текст слайда:

1. Антенна

2. СВЧ Кабель

3. Газоразрядник

4. Переходник

5. Устройство



Слайд 74
Текст слайда:

Подключение



Слайд 75
Текст слайда:

Применение газоразрядника


Слайд 76
Текст слайда:

Применение сплиттера


Слайд 77
Текст слайда:

Диапазон – 2,4Ггц
Коэффициент усиления dBi
Стандартные разъемы N-типа
Направленые (directional)
Полунаправленные (секторные) semi-
Всенаправленные (omni-directional)

Типы антенн

Grid Antenna


Слайд 78

Слайд 79
Текст слайда:

Что такое Wi-Fi? Wi-Fi – это логотип, который организация WECA (Wireless Ethernet Compatibility Alliance) (Wi-Fi Alliance) использует для обозначения совместимости конкретного изделия с сетями WLAN. Все изделия проходят сложные тесты, и тем устройствам, которые отвечают требуемым стандартам взаимодействия, присваивается логотип Wi-Fi.

Перечень всех продуктов, которые успешно прошли тестирование можно найти на сайте WECA :
http://www.wi-fi.com/OpenSection/certified_products.asp?TID=2
Перечень компаний, входящих в альянс также можно посмотреть на сайте альянса:
http://www.wi-fi.com/OpenSection/members.asp?TID=2
Компания D-Link является членом WECA.

Часто задаваемые вопросы


Слайд 80
Текст слайда:

Сколько пользователей может поддерживать одна система WLAN? Количество пользователей практически неограниченно. Его можно увеличивать, просто устанавливая новые точки доступа. С помощью перекрывающихся точек доступа, настроенных на разные частоты (каналы), беспроводную сеть можно расширить за счет увеличения числа пользователей в одной зоне.

Сколько пользователей одновременно поддерживает одна точка доступа?
Количество пользователей в этом случае зависит от загруженности сети. В сети WLAN полоса пропускания делится между пользователями так же, как в кабельной сети на базе концентраторов. Исходя из числа пользователей, производительность сети зависит также от рода выполняемых пользователями задач.


Слайд 81
Текст слайда:

Будут ли Bluetooth-устройства и беспроводные локальные сети (WLAN) создавать взаимные помехи? Нет, и технология Bluetooth, и сети WLAN могут сосуществовать в одном окружении. Поскольку Bluetooth-устройства используют технологию FHSS, а сети WLAN – Direct Sequence Spread Spectrum, они представляются друг другу как фоновые шумы и не должны вызывать заметных проблем с производительностью.
Существуют ли неблагоприятные для здоровья воздействия со стороны устройств WLAN? Выходная мощность беспроводных сетевых устройств гораздо меньше, чем у сотовых телефонов. Поскольку затухание радиоволн прямо пропорционально расстоянию, люди, находящиеся в зоне работы беспроводных локальных сетей, не подвержены их воздействию. Устройства сетей WLAN должны соответствовать строгим государственным и промышленным санитарным нормам. Никаких неблагоприятных для здоровья воздействий не обнаружено.


Слайд 82
Текст слайда:

Лицензирование, сертификация

От производителя – сертификация в «Укрсепро».
От пользователя: лицензия на право использования частотного диапазона и разрешение на использование радиоэлектронных средств.
22Мгц минимум из диапазона 2,4-2,4835Ггц (для DSSS). Заявка в местные органы УЧН. Схема сети, производитель оборудования, и.т.п. До 3-х месяцев (2 месяца – лицензия, 1 месяц – разрешение).
Оплата состоит из:
Разовых платежей за работы, связанные с оформлением разрешительных документов.
Разовых платежей за выдачу лицензии
Ежемесячных сборов за использование радиочастот
Ежегодных платежей за работы, связанные с обеспечением ЭМС
Имеется возможность стать абонентом существующей сети.

Дополнительную информацию можно получить на сайте Укрчастотнадзора
http://www.ucrf.gov.ua/


Слайд 83
Текст слайда:

Обзор беспроводных продуктов
D-Link

Точки доступа и беспроводные мосты
Беспроводные интернет-шлюзы
Беспроводные адаптеры
Устройства Power over Ethernet и внешние антенны


Слайд 84

Слайд 85
Текст слайда:

Позиционирование устройств


Слайд 86
Текст слайда:

DWL-120+

Спецификация USB 1.1
Поддержка стандарта 802.11b
Wi-Fi сертификат
Поддерживаемые ОС: Windows 98, ME, NT 4.0, 2000, XP
Утилита для настройки и диагностики соединения
Тип подключения к PC: USB B-type to PC
Диапазон частот: 2.4 - 2.4835 ГГц
Защита данных: 64-, 128-бит RC4 WEP-шифрование
Cкорость передачи до 22 Мбит/с
Дальность: 35-100 м в помещении, 100-300 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура» (с использованием роуминга)
Потребляемый ток 250 мА


Слайд 87
Текст слайда:

DWL-650+

Спецификация PCMCIA типа II, шина CardBus
Поддержка стандарта 802.11b
Диапазон частот: 2.4 - 2.4835 ГГц
Стандарт IEEE 802.1X
Wi-Fi сертификат
Поддерживаемые ОС: Windows 95, 98, NT, 2000, ME
Защита данных: 64-, 128-, 256-бит WEP шифрование, WPA
Скорость передачи: до 22 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура» (с использованием роуминга)
Потребляемый ток 250 мА


Слайд 88
Текст слайда:

DWL-520+

Спецификация PCI 2.2
Поддержка стандарта 802.11b
Диапазон частот: 2.4 - 2.4835 ГГц
Стандарт IEEE 802.1X
Wi-Fi сертификат
Поддерживаемые ОС: Windows 95, 98, NT, 2000, ME, XP
Защита данных: 64-, 128-, 256-бит WEP шифрование, WPA
Скорость данных Мбит/с: до 22 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура» (с использованием роуминга)
Съемная антенна, возможность подключения внешней антенны


Слайд 89
Текст слайда:

DWL-900AP+

Поддержка стандартов: 802.11b, 802.1X, Wi-Fi сертификат
Порт ЛВС: RJ-45 10/100 Base-T
Диапазон частот: 2.4 - 2.4835 ГГц
Внешний источник питания
Режим работы: точка доступа, беспроводный мост, клиентская точка доступа, беспроводной репитер
Встроенный DHCP-сервер
Управление: WEB, AP Manager
Съемная антенна с разъемом reverse SMA 2.5dB,
возможность подключения внешней антенны
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Скорость передачи до 22 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Поддержка «режима инфраструктуры» (с использованием роуминга)


Слайд 90
Текст слайда:

Работа DWL-900AP+ в режиме точки доступа


Слайд 91
Текст слайда:

Работа DWL-900AP+ в режиме беспроводного репитера


Слайд 92
Текст слайда:

DWL-1000AP+, DWL-1040AP+

Поддержка стандартов: 802.11b, 802.1X, Wi-Fi сертификат
2 порта LAN: RJ-45 10/100 Base-T
Диапазон частот: 2.4 - 2.4835 ГГц
Внешний источник питания
Режим работы: точка доступа, беспроводный мост, клиентская точка доступа, беспроводной репитер
Встроенный DHCP-сервер
Управление: WEB, AP Manager
Динамический выбор каналов (DCS)
Режим балансировки нагрузки
Режим резервирования
Функция Client Security
Две дипольные всенаправленные антенны 2 dB, возможность подключения внешней антенны. Два порта LAN.
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Скорость передачи до 22 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве


Слайд 93
Текст слайда:

Работа DWL-1000AP+,
DWL-1040AP+ в режиме точки доступа


Слайд 94
Текст слайда:

DWL-810+

Скорость передачи данных до 22 Мбит/с, полностью совместим с устройствами, поддерживающими стандарт 802.11b
Легкий и быстрый беспроводной доступ для устройств Ethernet без необходимости установки драйверов
Диапазон частот: 2.4 - 2.4835 ГГц
Cкорость передачи до 22 Мбит/с
Защита данных: 64-, 128-бит WEP-шифрование
Дальность: до100 м в помещении, до 400 м на открытом пространстве
Поддержка режимов Ad-hoc – «точка-точка» и инфраструктуры
Простой и удобный web-интерфейс настройки и управления
Съемная антенна
Внешний источник питания


Слайд 95
Текст слайда:

Пример работы DWL-810+


Слайд 96
Текст слайда:

DWL-700AP

Поддержка стандартов: 802.11b, 802.1X, Wi-Fi сертификат
Порт ЛВС: RJ-45 10/100 Base-T
Диапазон частот: 2.4 - 2.4835 ГГц
Внешний источник питания
Режим работы: точка доступа, клиентская точка доступа, беспроводной репитер
Встроенный DHCP-сервер
Web-управление
Съемная антенна с разъемом reverse SMA 2.5dB,
возможность подключения внешней антенны
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Скорость передачи до 11 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Поддержка «режима инфраструктуры» (с использованием роуминга)


Слайд 97
Текст слайда:

DCF-660W/WK

Спецификация Compact Flash
Поддержка стандарта 802.11b
Диапазон частот: 2.4 - 2.4835 ГГц
Wi-Fi сертификат
Поддерживаемые ОС: MS Windows CE 3.x, Pocket PC 2000, 2002
Защита данных: 64-, 128-, 256-бит WEP шифрование
Скорость передачи: до 11 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура» (с использованием роуминга)


Слайд 98
Текст слайда:

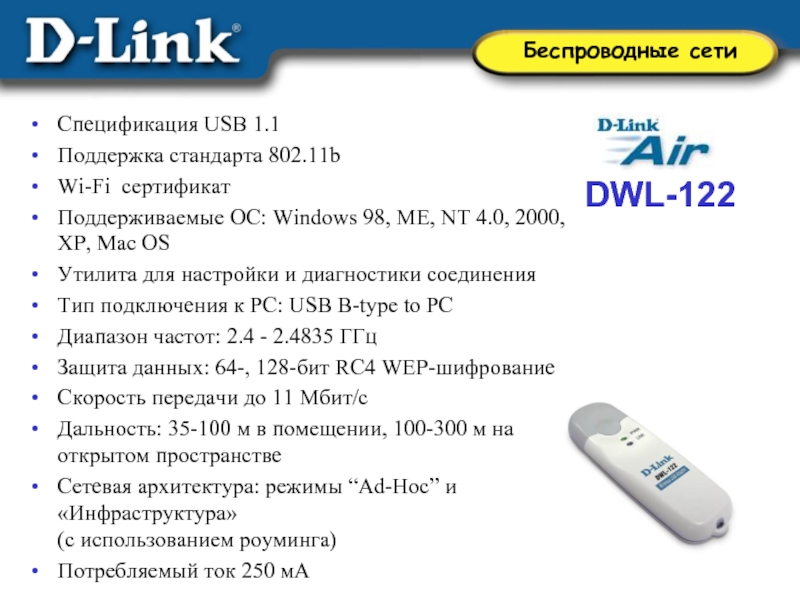

DWL-122

Спецификация USB 1.1
Поддержка стандарта 802.11b
Wi-Fi сертификат
Поддерживаемые ОС: Windows 98, ME, NT 4.0, 2000, XP, Mac OS
Утилита для настройки и диагностики соединения
Тип подключения к PC: USB B-type to PC
Диапазон частот: 2.4 - 2.4835 ГГц
Защита данных: 64-, 128-бит RC4 WEP-шифрование
Cкорость передачи до 11 Мбит/с
Дальность: 35-100 м в помещении, 100-300 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура» (с использованием роуминга)
Потребляемый ток 250 мА


Слайд 99
Текст слайда:

Применение DWL-122


Слайд 100
Текст слайда:

DWL-2100AP

Поддержка стандартов: 802.11g, 802.1X, Wi-Fi сертификат
Порт ЛВС: RJ-45 10/100 Base-T
Диапазон частот: 2.4 - 2.4835 ГГц
Внешний источник питания
Режим работы: точка доступа, беспроводный мост, клиентская точка доступа, беспроводной репитер
Встроенный DHCP-сервер
Управление: WEB, AP Manager, Telnet, SNMP v.3
Динамический выбор каналов (DCS)
Функция Client Security
Съемная антенна с разъемом reverse SMA 2dB,
возможность подключения внешней антенны
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Скорость передачи до 108 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Поддержка «режима инфраструктуры»


Слайд 101
Текст слайда:

DWL-G122

Спецификация USB 1.1
Поддержка стандарта 802.11g
Wi-Fi сертификат
Поддерживаемые ОС: Windows 98, ME, NT 4.0, 2000, XP
Утилита для настройки и диагностики соединения
Тип подключения к PC: USB B-type to PC
Диапазон частот: 2.4 - 2.4835 ГГц
Защита данных: 64-, 128-бит RC4 WEP-шифрование
Cкорость передачи до 108 Мбит/с
Дальность: 35-100 м в помещении, 100-300 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура» (с использованием роуминга)
Потребляемый ток 250 мА


Слайд 102
Текст слайда:

DWL-G650

Спецификация PCMCIA типа II, шина CardBus
Поддержка стандарта 802.11g
Диапазон частот: 2.4 - 2.4835 ГГц
Стандарт IEEE 802.1X
Wi-Fi сертификат
Поддерживаемые ОС: Windows 95, 98, NT, 2000, ME
Защита данных: 64-, 128-, 256-бит WEP шифрование, WPA
Скорость передачи: до 108 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура» (с использованием роуминга)
Потребляемый ток 250 мА


Слайд 103
Текст слайда:

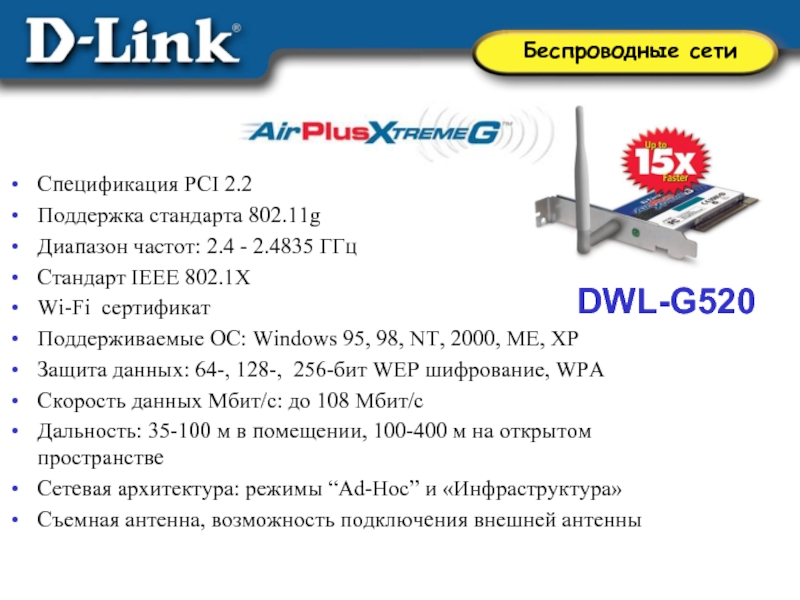

DWL-G520

Спецификация PCI 2.2
Поддержка стандарта 802.11g
Диапазон частот: 2.4 - 2.4835 ГГц
Стандарт IEEE 802.1X
Wi-Fi сертификат
Поддерживаемые ОС: Windows 95, 98, NT, 2000, ME, XP
Защита данных: 64-, 128-, 256-бит WEP шифрование, WPA
Скорость данных Мбит/с: до 108 Мбит/с
Дальность: 35-100 м в помещении, 100-400 м на открытом пространстве
Сетевая архитектура: режимы “Ad-Hoc” и «Инфраструктура»
Съемная антенна, возможность подключения внешней антенны


Слайд 104
Текст слайда:

Беcпроводной внешний мост DWL-1700AP/1750


DWL-1700AP

DWL-1750


Слайд 105
Текст слайда:

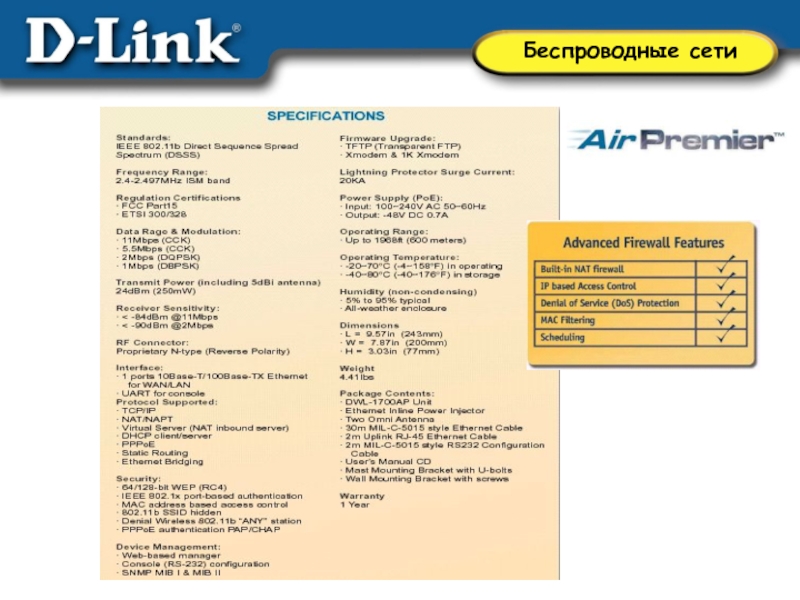

DWL-1700AP

DWL-1750

Central Bridge
Remote Bridge
Central Dynamic IP Router
Central PPPoE Router
Central Static IP Router
Remote Static IP Router

Bridge
Router


Слайд 106
Текст слайда:






Применение DWL-1700AP/1750

Access point

Remote Router/ Bridge

Remote Router/ Bridge

Remote Router/ Bridge

Access point

Access point

Client Bridge

Client Bridge


Слайд 107

Слайд 108
Текст слайда:

Поддержка стандартов: 802.11g, 802.1X, Wi-Fi сертификат
Порт ЛВС: RJ-45 10/100 Base-T
Диапазон частот: 2.4 - 2.4835 ГГц
Подача питания по Ethernet
Режим работы: точка доступа, беспроводный мост, клиентская точка доступа, беспроводной репитер
Режим балансировки нагрузки
Режим резервирования
Встроенный DHCP-сервер
Управление: Web, Telnet, AP Manager, SNMP v3
Две антенны 5dbi
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Скорость передачи до 54 Мбит/с

Беcпроводной внешний мост стандарта 802.11g
DWL-2700AP


Слайд 109
Текст слайда:

Применение DWL-2700AP


Слайд 110
Текст слайда:

4 коммутируемых порта 10/100Base-TX для подключения к ЛВС
Контроль потока 802.3 для встроенного коммутатора
Один порт 10/100Base-TX для подключения кабельного или DSL модема
Встроенная беспроводная точка доступа IEEE 802.11b – до 22 Мбит/с
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Защита от атак DoS
Фильтрация на основе MAC, IP, URL адресов
Настройка посредством web-браузера и SNMP
Поддержка VPN в режиме pass-through
Клиент PPPoE, PPTP
Возможность обновления ПО

Беcпроводный интернет-шлюз DI-614+


Слайд 111
Текст слайда:

Пример применения DI-614+


Слайд 112
Текст слайда:

Беспроводной интернет-шлюз + принт–сервер DI-714P+

Порт WAN Ethernet 10/100 Мбит/с
Встроенный 4 коммутатор 10/100 Мбит/с Ethernet для подключения к ЛВС
Автоопределение полярности кабеля MDI/MDI-X на каждом порту коммутатора
Встроенная беспроводная точка доступа IEEE 802.11b – до 22 Мбит/с
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Поддержка роуминга
Маршрутизация: RIP I, RIP II, Static
Встроенный принт-сервер
Защита от атак DoS
Фильтрация на основе MAC, IP, URL адресов
Поддержка VPN в режиме pass-through
Клиент PPPoE, PPTP
Управление посредством Web-браузера


Слайд 113
Текст слайда:

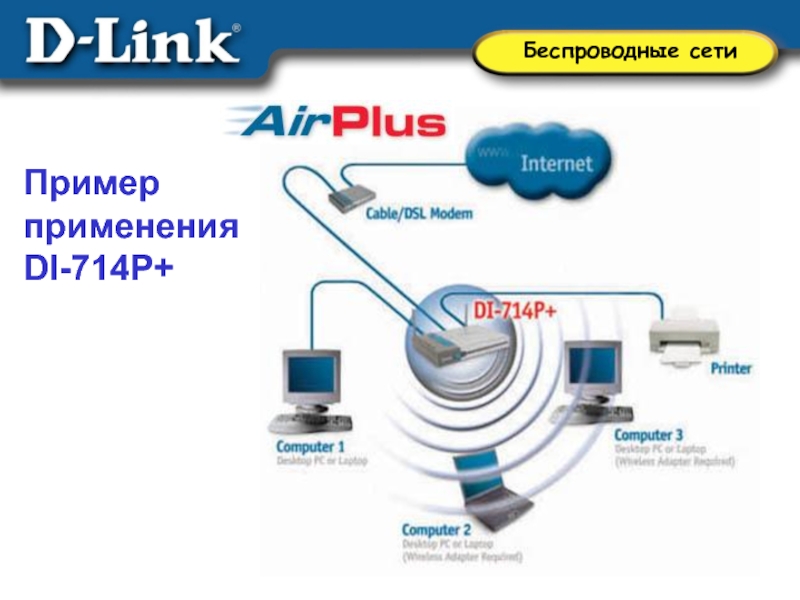

Пример применения DI-714P+


Слайд 114
Текст слайда:

4 коммутируемых порта 10/100Base-TX для подключения к ЛВС
Контроль потока 802.3 для встроенного коммутатора
Один порт 10/100Base-TX для подключения кабельного или DSL модема
Встроенная беспроводная точка доступа IEEE 802.11g – до 108 Мбит/с
Защита данных: 64-, 128-бит WEP-шифрование, WPA
Аутентификация IEEE 802.1x
Защита от атак DoS
Фильтрация на основе MAC, IP, URL адресов
Настройка посредством web-браузера и SNMP
Поддержка VPN в режиме pass-through
Клиент PPPoE, PPTP
Возможность обновления ПО

Беcпроводный интернет-шлюз DI-624


Слайд 115
Текст слайда:

Интернет - маршрутизатор: DI-824VUP+

1 порт WAN - 10Base-T для подключения к DSL или кабельному модему
1 порт WAN – RS-232 для подключения к Dial-up модему
4 портов LAN 10/100 Мбит/с
Встроенная точка доступа стандарта IEEE 802.11g
Встроенный принт-сервер
Поддержка VPN: до 40 туннелей IPSec и 32 туннелей PPTP, L2TP


Слайд 116
Текст слайда:

Применение DI-824VUP+

DI-824VUP+

DI-824VUP+


Слайд 117
Текст слайда:

Характеристики DI-824VUP+

WAN - порт 10/100 Мбит/с для подключения к глобальной сети посредством кабельного или ADSL-модема
4-портовый коммутатор 10/100Мбит/с Fast Ethernet для подключения к локальной сети
Встроенная точка доступа стандарта IEEE 802.11g
Встроенный принт-сервер
Маршрутизация: RIP I, RIP II, Static
Пакетные фильтры
Встроенный клиент PPTP, PPPoE и L2TP для установления VPN-тоннеля с провайдером или центральным офисом
Встроенный PPTP и L2TP сервер
Поддержка IPSec: до 40 туннелей
Режим Statefull Packet Inspection
Защита от атак типа DoS
Порт RS-232 для подключения внешнего аналогового модема
Управление посредством Web-браузера


Слайд 118
Текст слайда:

Беспроводные серверы печати DP-311P, DP-311U



Cтандарт IEEE 802.11b
Порт LPT или USB
Порт RJ-45 с автоопределением 10/100 Мбит/с 10BASE-T/ 100BASE-TX и полярности кабеля MDI/MDIX


Слайд 119
Текст слайда:

Применение DP-311P, DP-311U



Слайд 120
Текст слайда:

Характеристики DP-311P, DP-311U


Cтандарт IEEE 802.11b
Порт LPT Centronics DB-36 или USB 1.1
Порт RJ-45 с автоопределением 10/100 Мбит/с 10BASE-T/ 100BASE-TX и полярности кабеля MDI/MDIX
Протоколы транспортного уровня: TCP/IP, NetBEUI, AppleTalk/EtherTalk
Протоколы TCP/IP: SNMP, Telnet, TFTP, FTP, LPD, RARP, DHCP
Назначение IP адреса ручное или автоматическое через DHCP, BOOTP


Слайд 121
Текст слайда:

Беспроводная сетевая камера DCS-900W


802.11b + 10/100TX

Video: CMOS sensor, 24bit RGB (640x480 или 320x240), до 20fpm, JPEG, HTTP, TCP/IP, UDP, RARP, PING, ARP, DHCP


Слайд 122
Текст слайда:

Беспроводная сетевая камера DCS-2100+

802.11b+10/100TX+Mic+Motion+Trigger

Video: CMOS sensor, 30fpm -> 320x240, MP4, Audio: 24Kbps, TCP/IP, HTTP, SMTP, FTP, NTP, DNS , DHCP


Слайд 123
Текст слайда:

802.11b+10/100TX+Mic+Trigger+Motion+Ext. Mic+A/V Out

Video: CCD sensor, 30fpm -> 320x240, MP4, Audio: 24Kbps, TCP/IP, HTTP, SMTP, FTP, NTP, DNS, DHCP

Сервопривод: по горизонтали – 270о, по вертикали – 90о

Беспроводная сетевая камера DCS-5300W


Слайд 124
Текст слайда:

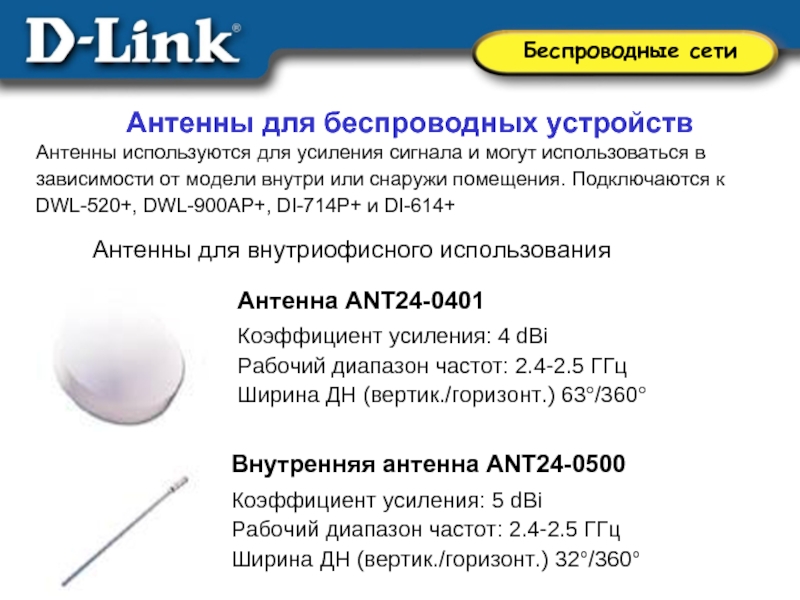

Антенны для беспроводных устройств

Антенна ANT24-0401
Коэффициент усиления: 4 dBi Рабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 63°/360°

Антенны используются для усиления сигнала и могут использоваться в зависимости от модели внутри или снаружи помещения. Подключаются к DWL-520+, DWL-900AP+, DI-714P+ и DI-614+

Внутренняя антенна ANT24-0500
Коэффициент усиления: 5 dBi Рабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 32°/360°

Антенны для внутриофисного использования


Слайд 125
Текст слайда:

Антенна ANT24-0801
Коэффициент усиления: 8 dBi Рабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 65°/70°

ANT24-1800
Коэффициент усиления: 18 dBi Рабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 15°/15°

Антенна ANT24-1400
Коэффициент усиления: 14 dBi Рабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 30°/ 30°

Антенны для внешнего использования, защищенные от погодных условий


Слайд 126
Текст слайда:


Подает питание через обычный Ethernet кабель 5 категории
Состоит из Base Unit и Terminal Unit
Позволяет установить устройство где угодно, независимо от наличия поблизости розетки электропитания
Уменьшает стоимость и добавляет гибкость развертывания
Преобразует входящее переменное напряжение в низковольтовое постоянное
Защищает Точку Доступа от возможных повреждений при скачках напряжения
Низкая потребляемая мощность


Слайд 127
Текст слайда:

DSA-3100 и DSA-3100P –
решение для точек публичного доступа (HotSpots)

Поддержка POP3, RADIUS и LDAP внешних механизмов аутентификации
250 внутренних учётных записей
Поддержка одновременной работы до 50 пользователей
Поддержка аутентификации и авторизации на основе ID/Password которая может быть комбинирована с блокировкой MAC адресов
Обеспечивается on-line мониторинг и просмотр истории данных по трафику
Встроенный DHCP сервер
Встроенный NAT
Управление доступом на основе IP
Защита от атак Denial of Service (DoS)

The users connector to here must Login to DSA3100 before use the network resource


Connect to Intranet Server

Connect to DSL/Cable modem/Intranet




Power Indicator
Wan Indicator
Private Indicator
Public Indicator


Wan external port
Private LAN port
Public LAN port
Console Port


Слайд 128
Текст слайда:

DSA-3100 и DSA-3100P –
решение для точек публичного доступа (HotSpots)

Настраиваемые Login, Logout и Error страницы
Переадресация первой Web страницы
Переадресация TCP/IP адресов и портов
Сайты бесплатного посещения
Ограничение пропускной способности
Учётная запись гостя
Работа по расписанию
Автоматическое создание пользователей


Слайд 129
Текст слайда:

DSA-3100 и DSA-3100P –
решение для точек публичного доступа (HotSpots)


Слайд 130
Текст слайда:

DSA-3100 и DSA-3100P –
решение для точек публичного доступа (HotSpots)


Слайд 131
Текст слайда:

Прогноз продаж рынка беспроводных устройств


Слайд 132
Текст слайда:

Спасибо за внимание!

ftp://ftp.dlink.ru/pub/Training/presentations/

Иван Мартынюк
D-Link Украина
Консультант по проектам
Тел./Факс +380 (44) 490-22-30
IMartynyuk@Dlink.ru
www.D-Link.ua


Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.


Для правообладателей

Яндекс.Метрика
