Автоматизация технологических процессов. Схемы автоматизации презентация

Содержание

Функциональные схемы автоматизации (ФСА)

Слайд 1Схемы автоматизации

Слайд 2 Функциональные схемы автоматизации (ФСА)

Слайд 3Функциональные схемы автоматизации
Являются основным техническим документом, определяющим функционально блочную структуру отдельных

узлов автоматического контроля, управления и регулирования технологического процесса и оснащение объекта управления приборами и средствами автоматизации.
ГОСТ 21.208-2013 Автоматизация технологических процессов. Обозначения условные

Слайд 4Функциональные схемы автоматизации
Задачи, решаемые при разработке ФСА технологических процессов:
получение первичной информации

о состоянии технологического процесса и оборудования;
непосредственное воздействие на технологический процесс для управления им;
стабилизация технологических параметров процесса;
контроль и регистрация технологических параметров процесса и состояния технологического оборудования.

Слайд 5Функциональные схемы автоматизации
Представляет собой чертеж, на котором условными обозначениями совмещены и

изображены два «слоя»:
технологический – объекты управления и связывающие их коммуникационные потоки.
автоматизации – средства автоматизации с указанием связей между ними и технологическим оборудованием, а также связей между отдельными элементами автоматики. Формируется на основе структурной схемы САУ.

Слайд 6Функциональные схемы автоматизации
Основные условные изображения приборов и средств автоматизации приведены в

ГОСТ 21.404.– 85

Слайд 7Функциональные схемы автоматизации

Слайд 8Графические обозначения
Первичный измерительный преобразователь (датчик), прибор (контролирующий, регулирующий):
прибор, устанавливаемый вне щита

(по месту);


прибор, устанавливаемый на щите, пульте.

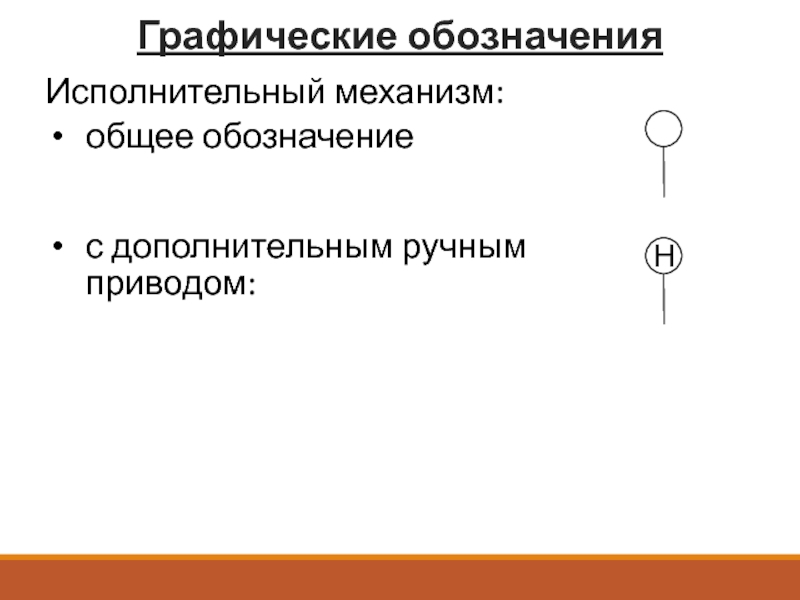

Слайд 9Графические обозначения
Исполнительный механизм:
общее обозначение


с дополнительным ручным приводом:
Н

Слайд 10Графические обозначения
Исполнительный механизм, который при прекращении подачи энергии или управляющего сигнала:
открывает

регулирующий орган;

закрывает регулирующий орган;

оставляет регулирующий орган в неизменном положении.

Слайд 11Графические обозначения
Линия связи:
общее обозначение;


пересечение линий связи без соединения друг с другом;


пересечение

линий связи с соединением между собой.

Слайд 12Графические обозначения
Для всех постоянно подключенных приборов, соединяющей технологический трубопровод или аппарат

с прибором.

При необходимости указания конкретного места расположения его обозначают кружком диаметром 2 мм

Слайд 13Графические обозначения
Толщина линий должна быть следующей:
линии контуров агрегатов – 0,2–0,5 мм;
линии

трубопроводов – 0,5–1,5 мм;
обозначение приборов и средств автоматизации – 0,5–0,6 мм;
линии связи – 0,2–0,3 мм;
линии прямоугольников, изображающих щиты и пульты – 0,5–1,0 мм;
линии выносок – 0,2–0,3 мм.
Размеры букв и цифр выбирают следующие:
1) для позиционных обозначений 3,5 мм;
2) для пояснительного текста и надписей – 3,5–5,0 мм.

Слайд 14Принцип построения условного обозначения

P D I R C

S – буквенное обозначение прибора

2а – место для нанесения позиции прибора

1

2

3

4

5

6

1 – обозначение основной измеряемой величины;
2 – обозначение, уточняющее (если это необходимо), основную измеряемую величину;
3, 4, 5, 6 – обозначение функционального признака прибора.

Слайд 15Основное обозначение измеряемой величины
D – Плотность
E – Электрическая величина
F – Расход
G

– Размер, положение, перемещение
H – Ручное воздействие
K – Время, временная программа
L – Уровень
M – Влажность
P – Давление, вакуум
Q – Величина, характеризующая качество: состав, концентрация и т.п.
R – Радиоактивность
S – Скорость, частота

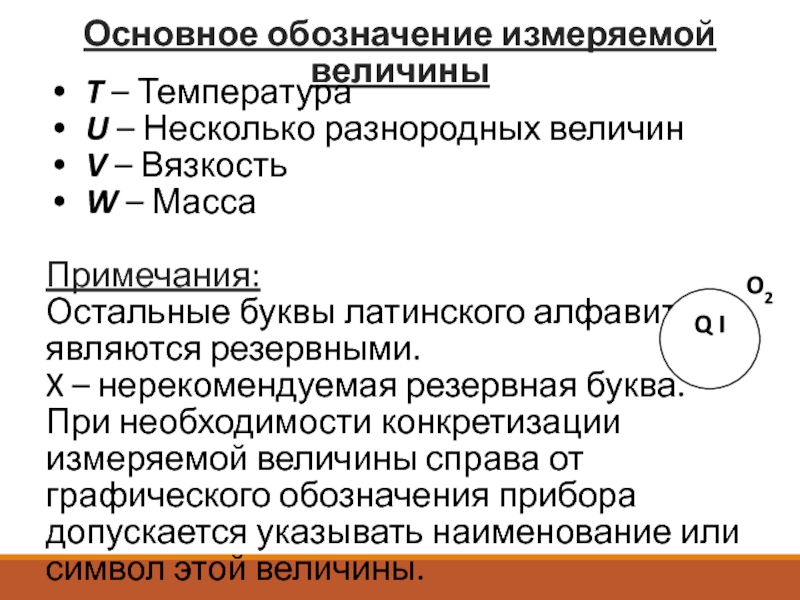

Слайд 16Основное обозначение измеряемой величины
T – Температура
U – Несколько разнородных величин
V –

Вязкость
W – Масса

Примечания:
Остальные буквы латинского алфавита являются резервными. X – нерекомендуемая резервная буква.
При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование или символ этой величины.

Q I

O2

Слайд 17Дополнительное обозначение, уточняющее измеряемую величину
D – Разность, перепад
F – Соотношение, доля,

дробь
J – Автоматическое переключение, обегание
Q – Интегрирование, суммирование по времени

Примечание: Остальные буквы латинского алфавита не используются.
Для устройств с ручным приводом H всегда идет вначале.

Слайд 18Функциональный признак прибора
Если их несколько, то порядок обозначений следующий: I R

C S A
I – Отображение информации: Показание
R – Отображение информации: Регистрация
C – Формирование выходного сигнала: Автоматическое регулирование, управление
S – Формирование выходного сигнала: Включение, отключение, переключение, блокировка
A – Отображение информации: Сигнализация


Слайд 19Функциональный признак прибора
Предельные значения измеряемых величин, по которым осуществляется (например, включение,

отключение, блокировка, сигнализация):
Н – Верхний предел измеряемой величины
L – Нижний предел измеряемой величины

L I А

H

L

Прибор для измерения уровня с индикацией, установленный по месту, с сигнализацией верхнего и нижнего уровня

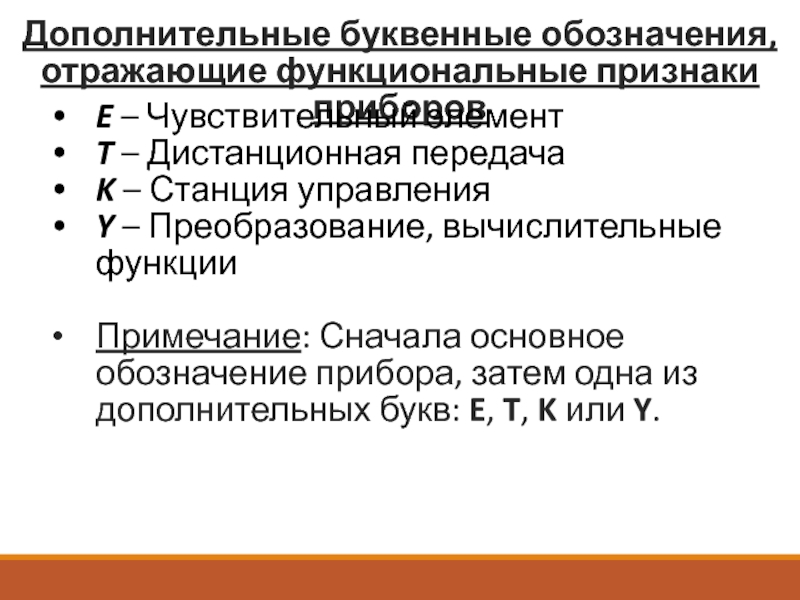

Слайд 20Дополнительные буквенные обозначения, отражающие функциональные признаки приборов
E – Чувствительный элемент
T –

Дистанционная передача
K – Станция управления
Y – Преобразование, вычислительные функции

Примечание: Сначала основное обозначение прибора, затем одна из дополнительных букв: E, T, K или Y.

Слайд 21Дополнительные буквенные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств
Примечание: наносят

справа от графического обозначения прибора.
1. Род энергии сигнала:
E – электрический
P – пневматический
G – гидравлический
2. Виды форм сигнала:
A – аналоговый
D – дискретный

Слайд 22Дополнительные буквенные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств
3. Операции,

выполняемые вычислительным устройством:
∑ – суммирование
k – умножение сигнала на постоянный коэффициент k
× – перемножение двух и более сигналов друг на друга
: – деление сигналов друг на друга
fn – возведение величины сигнала f в степень n

Слайд 23Дополнительные буквенные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств


Слайд 24Дополнительные буквенные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств
4. Связь

с вычислительным комплексом:
Bi – передача сигнала на ЭВМ
B0 – вывод информации с ЭВМ

Слайд 25Измеряемая величина:
D E F G H K L M P Q

R S T U V W

Уточнение измеряемой величины:
D F J Q

Функционал (строго в данном порядке):
I R C S A

Доп. функционал:
E T K Y

Слайд 26Функциональные схемы автоматизации
Размещение изображений приборов и средств автоматизации:

Слайд 27Приборы и средства автоматизации однотипны, и контролируемые параметры имеют одинаковые значения

Слайд 28Приборы и средства автоматизации однотипны, но контролируемые параметры имеют разные значения

Слайд 29Схема включения многоточечного прибора для однотипных технологических объектов

Слайд 30Приборы и средства автоматизации, встраиваемые в технологическое оборудование и коммуникации или

механически связанные с
ним, на схеме изображают в непосредственной близости к технологическому оборудованию.

Функциональные схемы САУ расхода жидкости (газа)

Слайд 31Обозначение промышленных контроллеров и рабочих станций SCADA-систем
Промышленные контроллеры (PLC) и операторские

станции SCADA-систем (системы диспетчерского управления) изображают с помощью прямоугольников.
Их располагают в нижней части поля схемы в одном или нескольких горизонтальных рядах с указанием в каждом прямоугольнике соответствующего наименования.
При этом прямоугольник, делят горизонтальными линиями на части, число которых соответствует количеству блоков (модулей) или функций.

Слайд 32Обозначение промышленных контроллеров и рабочих станций SCADA-систем
Для промышленного контроллера таким делением

является наличие аналоговых (Analog) и дискретных (Discrete) модулей ввода (Input) и вывода (Output), таким образом возможны следующие варианты:
AI (аналоговый ввод);
AO (аналоговый вывод);
DI (дискретный ввод);
DO (дискретный вывод).
Взаимосвязь между модулями ввода и вывода (обратную связь) показывают условной штрихпунктирной линией.

Слайд 34Примеры схем контроля и регулирования температуры
Индикация и регистрация температуры
1а – термоэлектрический

преобразователь
(ТХК – 0515)
1б – электронный потенциометр (КСП-4)

Слайд 35Примеры схем контроля и регулирования температуры
Индикация и регулирование температуры с помощью

пневматического регулятора

1а – термоэлектрический преобразователь (ТХА -0515)
1б – токовый преобразователь (КСП-4)
1в – электропневмопреобр., марка ЭПП-63
1г – пневматический ПИ-регулятор ПР 3.31

Слайд 36Примеры схем контроля и регулирования температуры
Индикация и регистрация температуры использованием многоточечного

прибора

1а-1в – термопреобразо-ватели сопротивления (ТСП – 6097)
1г –электронный мост КСМ4

Слайд 37Примеры схем контроля и регулирования температуры
Индикация и регистрация температуры использованием многоточечного

прибора

1а-1в – термопреобразо-ватели сопротивления (ТСП – 6097)
1г – переключатель ручной
1д –милливольтметр

Слайд 38Примеры схем контроля и регулирования давления
Индикация давления
210-1 Манометр пружинный ОБМ1-160

Слайд 39Примеры схем контроля и регулирования давления
Сигнализация давления
202-1 Пневматический первичный преобразователь давления

марка МС-П-2
202-2 Электроконтактный манометр с сигнальной лампой ЭКМ-1
202-3 Лампа сигнальная Л-1

Слайд 40Примеры схем контроля и регулирования давления
Индикация, регистрация и регулирование давления
203-1 Пневматический

первичный преобразователь давления марка МС-П-2
203-2 пневматический вторичный прибор на 3 параметра со станцией управления марка ПВ 10.1Э
203-3 Пневматический ПИ-регулятор ПР 3.31
203-4 Регулирующий клапан

Слайд 41Примеры схем контроля и регулирования расхода и уровня
Многоконтурное регулирование расхода с

коррекцией по уровню
