Автоматика Carel презентация

Управление чиллерами

Управление морозильным оборудованием

Управление прецизионными кондиционерами

Управление фанкойлами

Контроль температуры, влажности, качества воздуха

Удаленное управление, диспетчеризация

Управление и обмен данными по шине tLAN

Управление по шине MP-BUS

Подключение модулей расширения ввода/вывода

Управление и обмен данными по шине pLAN

Подключение к Ethernet по протоколу TCP/IP

Подключение по протоколам LON, BACnet

Управление и обмен данными по шине CANbus

pCO Web – плата для подключения к Ethernet

Платы расширения

Плата для долговременного хранения данных (pCO1)

Плата часов реального времени (pCO1, pCOXS)

Плата расширения LON

Плата расширения TREND

pCOe модуль расширения входов-выходов

Подключение к контроллерам по интерфейсам RS485 (PCOE004850) или tLAN (PCOE00TLN0)

Удаление до 1 км

Различные варианты объединения фанкойлов в сеть – как для малых так и для больших объектов

Взаимодействие с BMS

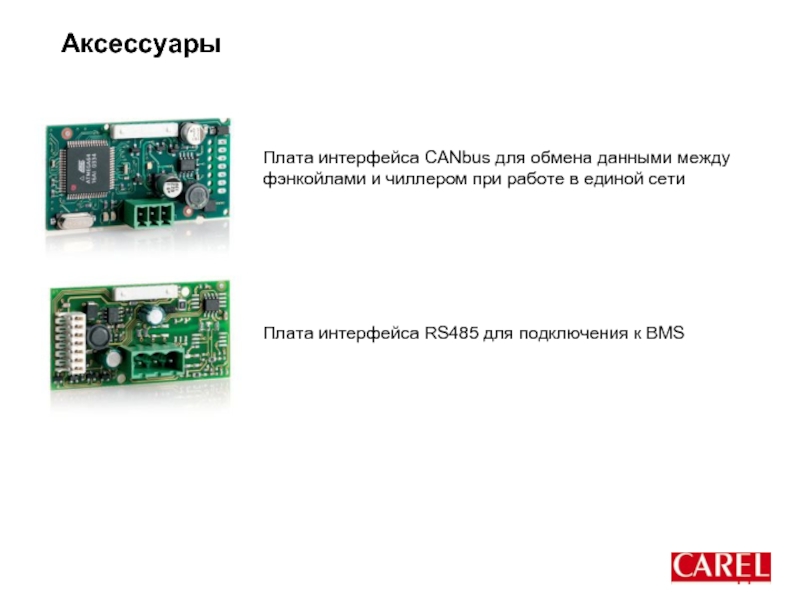

Плата интерфейса CANbus для обмена данными между фанкойлами и чиллером при работе в единой сети

Один ведущий фанкойл - до пяти ведомых

Максимальное расстояние между ведущим фанкойлом и крайним ведомым - 30м

Максимальное расстояние между ведущим фанкойлом и пользовательским терминалом- 30м

Ведомые фанкойлы не имеют пользовательских терминалов

Один ведущий фанкойл - до 99 ведомых

Максимальное расстояние между ведущим фанкойлом и крайним ведомым 1000м

Максимальное расстояние между ведущим фанкойлом и пользовательским терминалом 30м

Ведомые фанкойлы не имеют пользовательских терминалов

До 1000 м общее расстояние для CANbus соединения для ведущего фанкойла

До 30 м между ведущим фанкойлом и его ведомыми (tLAN);

Координированное управление фанкойлами и чиллерами выделенным контроллером

Решение для коммерческих объектов средних размеров

Управление увлажнителем

Управление осушением

Тепловой насос

Сплит система с трехскоростными вентиляторами

Управление заслонками для систем с переменным расходом воздуха

aria – универсальный конфигурируемый контроллер

Взаимодействие с другими контроллерами Carel по сети pLAN

Наборы параметров: комфорт, никого нет, ночной режим

Недельная программа

Автоматическое циклирование группы установок

Подключение к BMS

Различные варианты объединения фэнкойлов в сеть – как для малых так и для больших объектов

Взаимодействие с BMS

Мобильный ИК пульт

HYPA*1*

HYHS*

HYPA*3*

HYVC000M*
2 тиристора для трехпозиционных приводов
2 реле с выходным напряжением 230 В для управления приводами двухходовых клапанов
1 реле большой мощности 2 кВт для электрического калорифера
1 сухой контакт

HYVC000V*
2 выхода 0…10 V для управления пропорциональными приводами
2 реле с сухими контактами

HYVC000T*
4 симистора для управления для управления приводами двухходовых клапанов

Один ведущий фэнкойл - до пяти ведомых

Максимальное расстояние между ведущим фэнкойлом и крайним ведомым - 30м

Максимальное расстояние между ведущим фэнкойлом и пользовательским терминалом- 30м

Ведомые фэнкойлы не имеют пользовательских терминалов

Уставка температуры одна для всех

Возможно управление как по датчику температуры ведущего, так и ведомых

Сеть tLan

Zone broadcast

Программное обеспечение для управления по шине CAN

Непосредственное подключение каждого фэнкойла к BMS

Используются платы RS-485

До 16 устройств на один WebGate

До 200 устройств на один PlantVisor или OPC сервер

Управление вентиляторами

MasterAria – комплект для управления малыми приточными установками

Назначение входов и выходов

Выходы
DO: 3 скорости вентилятора (230Vac 6A AC1)
DO: - ON/OFF заслонка смешивающей камеры - 2 электрокалорифера - ON/OFF управление нагревом и охлаждением
Контакторы: - 1.1 kW однофазный - 4 kW трехфазный
AO: - 2 пропорциональных привода клапанов нагрева/охлаждения - 1 заслонка с пропорциональным управлением

ИК пульт для установки параметров

Широкая номенклатура цветов передних панелей

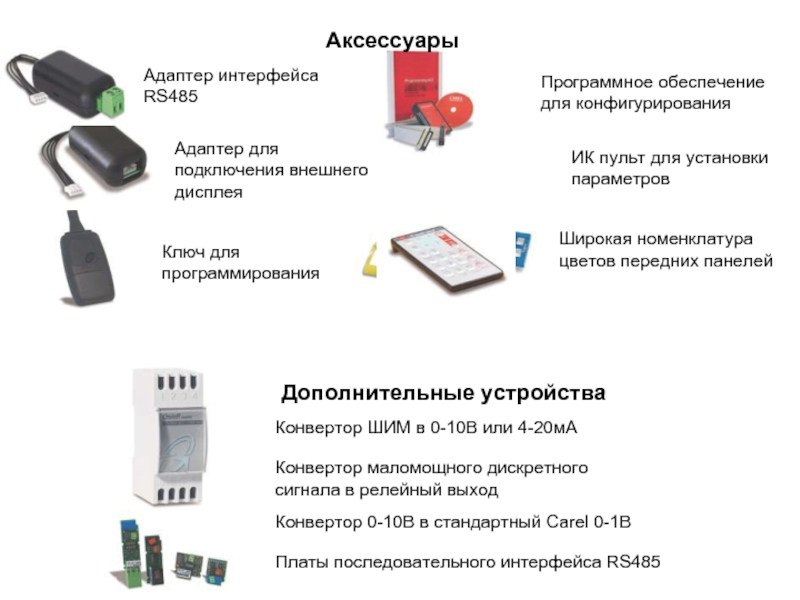

Дополнительные устройства

Конвертор ШИМ в 0-10В или 4-20мА

Конвертор маломощного дискретного сигнала в релейный выход

Конвертор 0-10В в стандартный Carel 0-1В

Платы последовательного интерфейса RS485

Datalogger – контроль изменения температуры в течении продолжительного времени

Беспроводные сети

DCDP000100 - Дифференциальный датчик давления с дискретным выходом

DCFL000100 - Датчик скорости потока в воздуховоде с дискретным выходом

Основные функции

Анализ данных о потреблении электроэнергии

Автоматическое ограничение общего потребления энергии за счет управления нагрузками с учетом приоритетов (от 4 до 15 нагрузок в зависимости от версии)

Передача данных в систему диспетчеризации

Управление наружным и внутренним освещением объекта в зависимости от уровня освещенности и по временной программе

Управление нагрузками по временной программе, в зависимости от сезона, времени суток, дня недели, праздников

Трехфазный блок управления скоростью вентилятора в различных вариантах исполнения степени защиты оболочки. Входной сигнал 0-10В или ШИМ. Ток от 6 до 40А.

Устройства управления скоростью вентиляторов. Средства защиты.

Устройство контроля последовательности фаз и небаланса фаз.

Датчик дыма и огня.

Датчик протечки.

Капиллярный термостат.

GATEWAYBN0 – шлюз для подключения сети Carel к сетям других производителей по протоколу BacNet - PointToPoint.

ИК пульт для установки параметров

Широкая номенклатура цветов передних панелей

Конвертор 0-10В в стандартный Carel 0-1В

Платы последовательного интерфейса RS485

mpx – управление морозильными «горками»

Datalogger – контроль изменения температуры в течении продолжительного времени

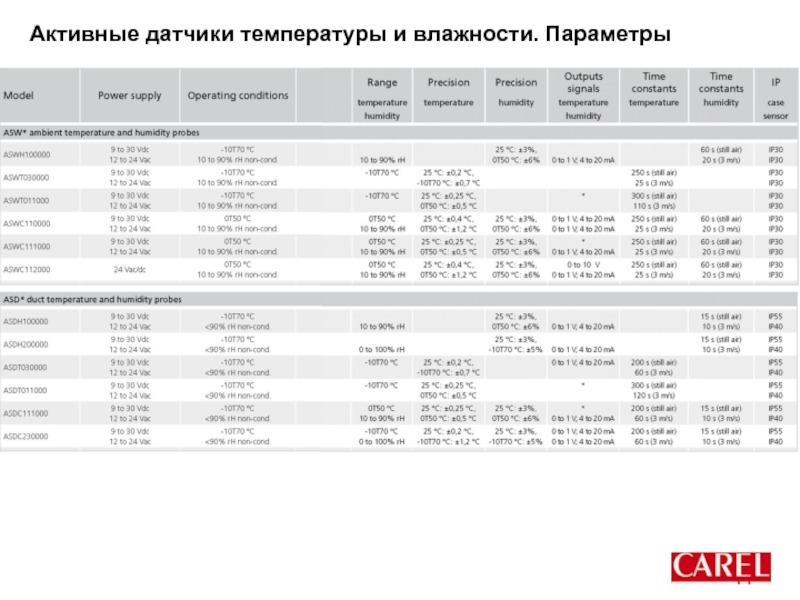

ASP* - Активные датчики температуры и влажности специального исполнения повышенной точности

ASIT* - Активные датчики температуры погружного типа

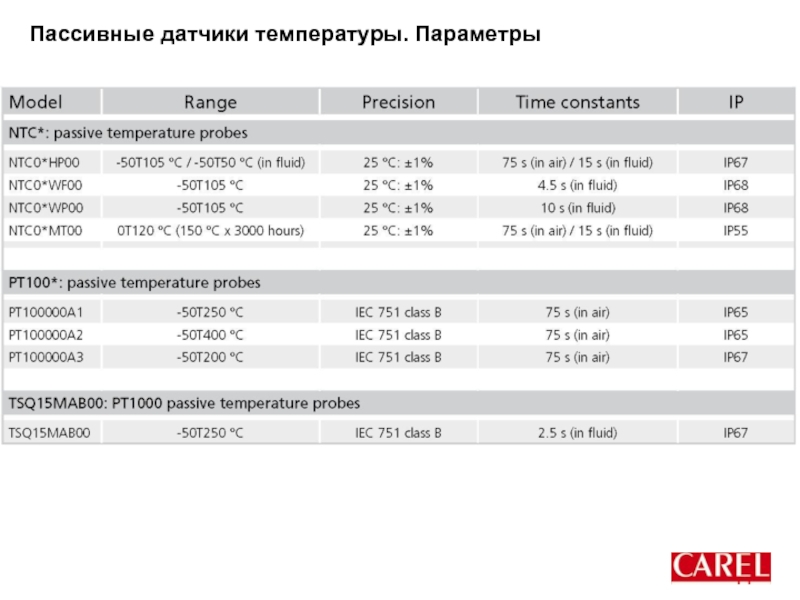

PT100* - Датчики температуры на основе PT100 сплава. Измерение высоких температур

TCJ* и TCK* - Датчики температуры на основе термопар J и K типа. Измерение очень высоких температур

TSQ15MAB00 - Датчики температуры на основе PT1000 сплава. Измерение в расширенном диапазоне температур с повышенной точностью

DCDP000100 - Дифференциальный датчик давления с дискретным выходом

DCFL000100 - Датчик скорости потока в воздуховоде с дискретным выходом
