Архитектурно-строительные конструкции презентация

конструкции»
15 корпус, а. 406

Высш. шк., 1989.
Конструкции гражданских зданий / Т.Г. Маклакова [и др.]. – М. : АСВ, 2002.
СНБ 3.02.04-03. Жилые здания. – Мн., 2003.
СНБ 2.02.02-01. Эвакуация людей из зданий и сооружений при пожаре. – Мн., 2002.

предметного мира, материальной среды для жизни человека.
Исходным документом для начала проектных работ является задание на проектирование, разрабатываемое заказчиком.
Проект состоит из чертежей для наглядного изображения, а затем осуществления объекта в натуре, пояснительной записки и сметы.

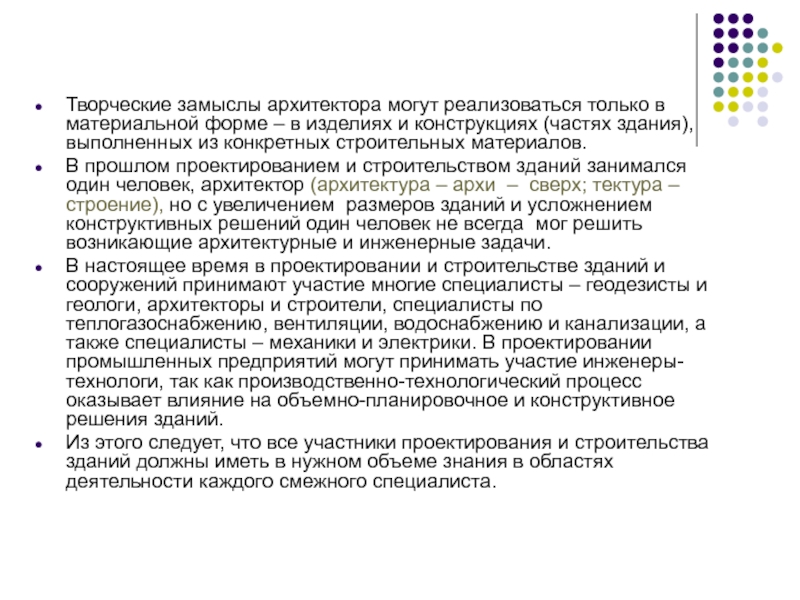

изделиях и конструкциях (частях здания), выполненных из конкретных строительных материалов.
В прошлом проектированием и строительством зданий занимался один человек, архитектор (архитектура – архи – сверх; тектура – строение), но с увеличением размеров зданий и усложнением конструктивных решений один человек не всегда мог решить возникающие архитектурные и инженерные задачи.
В настоящее время в проектировании и строительстве зданий и сооружений принимают участие многие специалисты – геодезисты и геологи, архитекторы и строители, специалисты по теплогазоснабжению, вентиляции, водоснабжению и канализации, а также специалисты – механики и электрики. В проектировании промышленных предприятий могут принимать участие инженеры-технологи, так как производственно-технологический процесс оказывает влияние на объемно-планировочное и конструктивное решения зданий.
Из этого следует, что все участники проектирования и строительства зданий должны иметь в нужном объеме знания в областях деятельности каждого смежного специалиста.

подготовки архитекторов.

Цели преподавания и задачи изучения дисциплины – получение и усвоение студентами:
Фундаментальных знаний об основах строительного искусства, изделиях и конструкциях, составляющих здания и их отдельные части, о назначении и взаимосвязи конструктивных элементов, их роли в архитектурных решениях;
Прикладных знаний о развитии конструктивных и конструктивно-технологических систем зданий, их частей, конструкций и конструктивных элементов, а также архитектурных деталей, о взаимосвязи объемно-пространственных решений и тектонических форм, с одной стороны, и техники строительства, характера и свойств применяемых материалов, особенностей конструкций и конструктивных элементов, с другой стороны.
Навыков оптимального выбора конструктивных решений, безрасчетного конструирования рациональных конструкций зданий и проектирования зданий и их частей.

Дисциплина «Архитектурно-строительные конструкции» тесно связана с такой профилирующей дисциплиной, как архитектурное проектирование, и позволяет студентам принимать конструктивно обоснованные архитектурные решения объектов строительства (зданий и сооружений) при выполнении архитектурных проектов.


Здание – наземное сооружение, имеющее внутреннее пространство, предназначенное для определенных функций: для проживания, труда, учебы, отдыха и обслуживания людей.

Термин «здание» неприменим к наземным инженерным сооружениям, (мосты, транспортные эстакады, плотины, домны, башни и др.), а также ко многим подземным и подводным сооружениям (тоннели), которые предназначаются для выполнения технических задач и не имеют внутреннего пространства для постоянного пребывания людей.

Сельскохозяйственные

этажей -многоэтажные

10-25 этажей – повышенной этажности

Более 25 этажей - высотные

каждый из которых имеет свое определённое значение :
Стены
Фундаменты
Крыши
Перекрытия
Лестницы
Эркеры, лоджии, балконы, фонари

несущий остов здания, эта система надежно обеспечивает передачу на основание всех видов нагрузок и восприятие воздействий, возникающих в процессе эксплуатации здания.

Остов здания

нагрузок и воздействий силового характера, которые могут возникать в здании, и передавать их через фундамент на основание.
Назначение ограждающих элементов здания (или ограждающих конструкций) – изолировать пространство здания от внешней среды, разделять это пространство на отдельные помещения и защищать (ограждать) эти помещения и пространства здания от всех видов воздействия несилового характера.

Несущие и ограждающие конструкции

об архитектуре” писал, что архитектурный объект должен заключать в себе три элемента: пользу, прочность, красоту (триада Витрувия). В настоящее время к зданиям предъявляются следующие основные требования:
а) требование функционального соответствия, т.е. здание должно соответствовать своему функциональному назначению;
б) требование технического соответствия, т.е. здание должно быть прочным, устойчивым долговечным;
в) требование архитектурно-художественной выразительности, т.е. здание должно быть красивым и положительно воздействовать на человека;
г) требование экономической целесообразности, т.е. получения максимума полезной площади или объема здания при минимальных затратах средств, труда и времени на строительство и эксплуатацию здания.

В современных условиях целесообразно следовать правилу «3Э» - экономичность, экологичность, энергоэффективность.

достигается при создании в этом здании или помещении оптимальных условий для человека и для выполнения им производственных процессов. Условия в здании или помещении характеризуется следующими факторами:
а) пространство, которое характеризуется площадью и объемом здания и его помещений и обеспечивается размерами и формой здания и его помещений в плане и по высоте.
б) состояние воздушной среды (микроклимат), которое характеризуется запасом воздуха, его температурой, влажностью и скоростью движения и обеспечивается конструкциями наружных ограждений и санитарно-техническим оборудованием (отоплением, механической вентиляцией, кондиционированием воздуха).
в) звуковой режим, который характеризуется условиями слышимости в помещении, соответствующими его функциональному назначению, и обеспечивается объемно-планировочными и конструктивными решениями с использованием звукопоглощающих, звукоотражающих и звукоизолирующих материалов и конструкций.
г) световой режим, который характеризуется условиями работы органов зрения, соответствующими функциональному назначению помещения, и обеспечивается размерами оконных проемов и фонарей для естественного освещения, их ориентацией по сторонам горизонта и с помощью искусственного освещения.
д) видимость и зрительное восприятие, которые связаны с необходимостью видеть плоские или объемные предметы в помещении и обеспечиваются за счет светового режима и взаимного расположения зрителя и воспринимаемого им объекта.

должны отвечать требованиям прочности, жесткости, устойчивости, долговечности, огнестойкости и пожарной безопасности.
Прочность – способность здания воспринимать нагрузки и воздействия не разрушаясь и без больших остаточных деформаций
Жесткость – способность противостоять внешним факторам без существенного изменения формы и размеров.
Устойчивость – способность сохранять заданную форму равновесия под нагрузкой внешних воздействий;
Долговечность – способность отдельных конструкций сохранять заданные качества течение всего срока службы в определенных условиях (климатических, сейсмических и проч.) без разрушений, деформаций, потери внешнего вида. Сюда же относятся коррозиостойкость, морозостойкость, влагостойкость, ползучесть.

степень – срок службы более 100 лет;
2 степень – срок службы от 50 до 100 лет;
3 степень – срок службы от 20 до 50 лет;
Объекты со сроком службы менее 20 лет называются временными

выше должна быть степень их огнестойкости.
Всего степеней огнестойкости 8: 5 основных и 3 дополнительных
Предел огнестойкости – время в минутах, в течение которого данная конструкция сопротивляется действию огня и высоких температур до появления одного из следующих признаков: образование трещин или отверстий, сквозь которые проникают продукты горения, потери конструкцией несущей способности и т.п.

и возгорания конструктивных элементов здания.
Обеспечение безопасности людей достигается объемно-планировочными средствами – локализацией и изоляцией очага пожара, созданием аварийных лестниц и люков
Техническими средствами – шахтами дымоудаления, венткамерами и т.д.
Протяженные здания необходимо разделять на отсеки противопожарными преградами (стены, зоны, перегородки, тамбуры-шлюзы).
