Архитектурная композиция фасада жилого дома презентация

Содержание

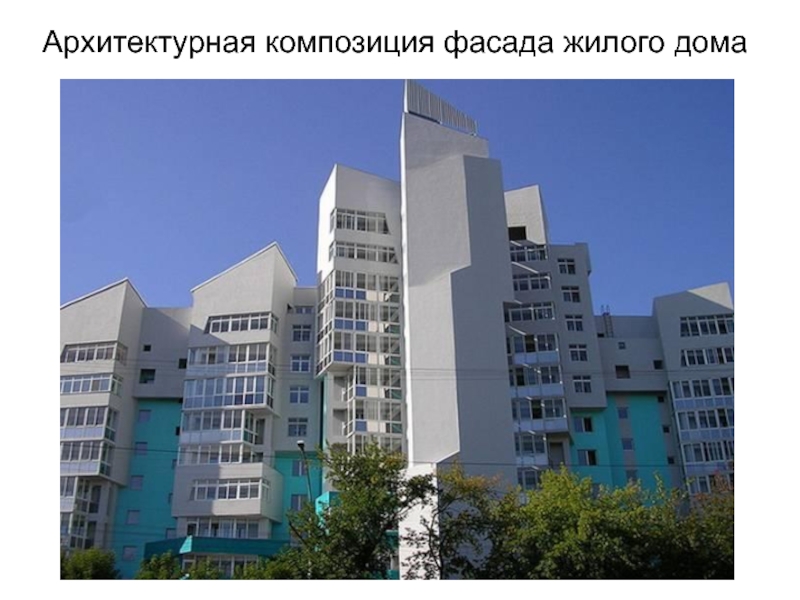

Слайд 1Архитектурная композиция фасада жилого дома

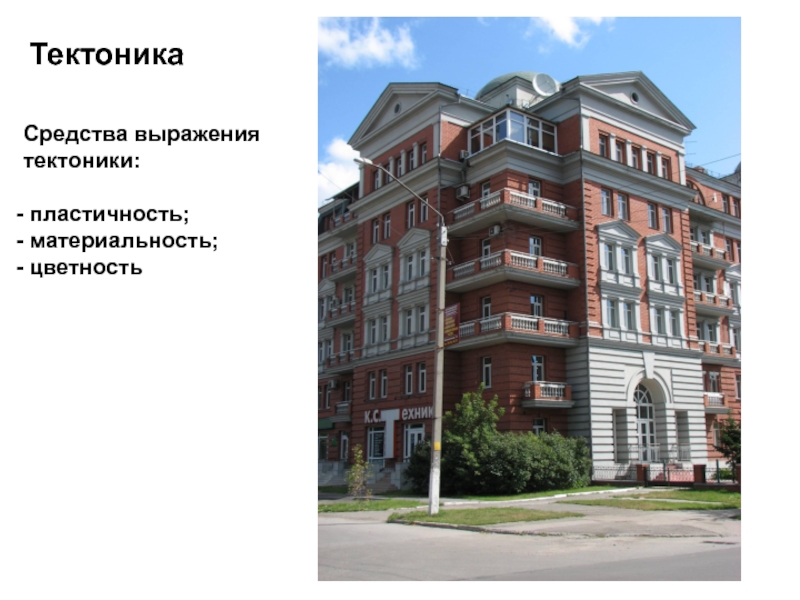

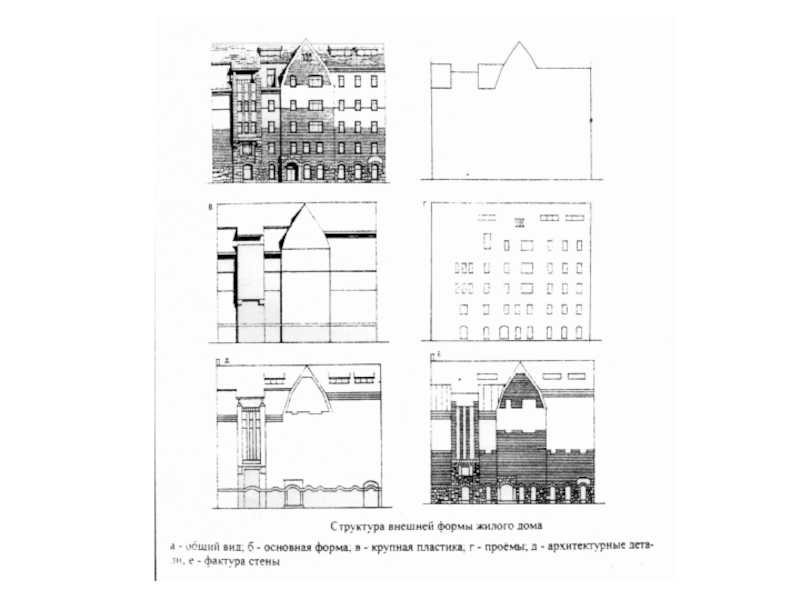

Слайд 2Тектоника
Средства выражения тектоники:

пластичность;
материальность;
цветность


Слайд 3NIKAGIN CAPSULE TOWER (3,091 кв.м)
Kisho Kurokawa. 1972
Модуль
В жилых зданиях укрупненный модуль

– жилая ячейка

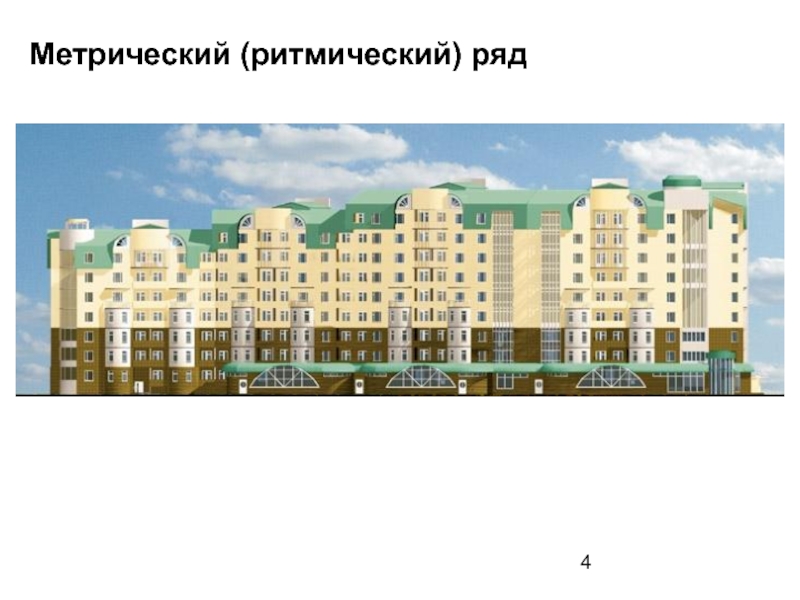

Слайд 4Метрический (ритмический) ряд

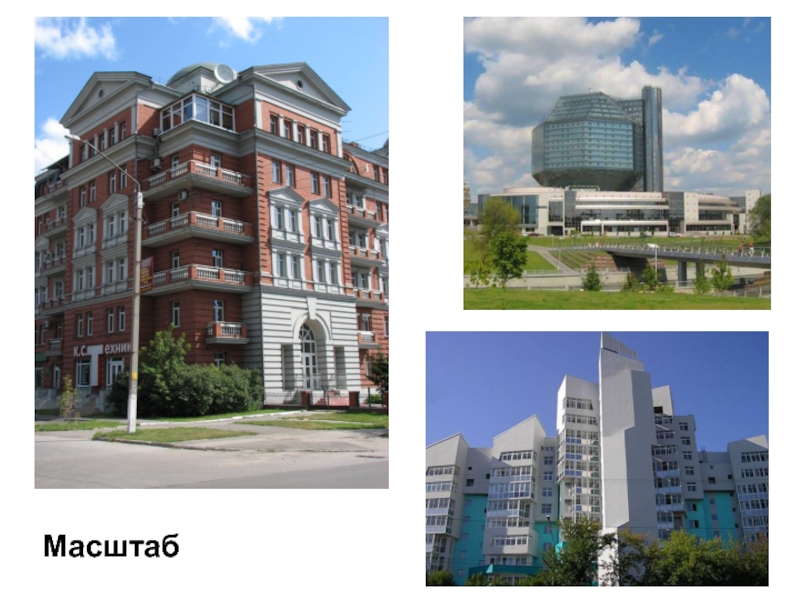

Слайд 5Масштаб

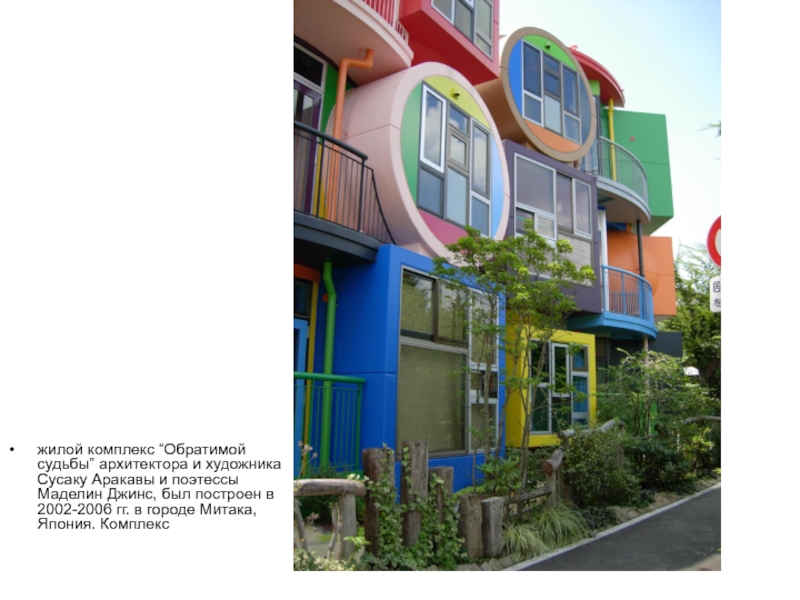

Слайд 6жилой комплекс “Обратимой судьбы” архитектора и художника Сусаку Аракавы и поэтессы

Маделин Джинс, был построен в 2002-2006 гг. в городе Митака, Япония. Комплекс

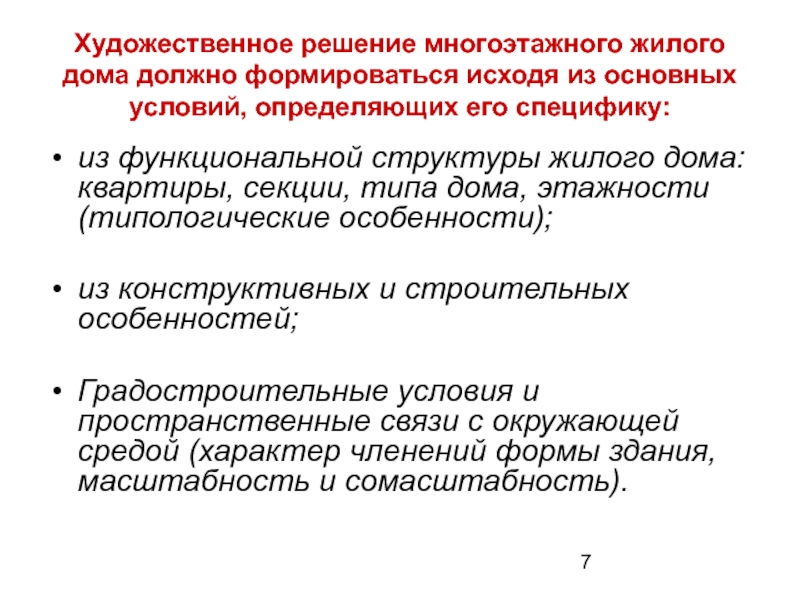

Слайд 7Художественное решение многоэтажного жилого дома должно формироваться исходя из основных условий,

определяющих его специфику:

из функциональной структуры жилого дома: квартиры, секции, типа дома, этажности (типологические особенности);

из конструктивных и строительных особенностей;

Градостроительные условия и пространственные связи с окружающей средой (характер членений формы здания, масштабность и сомасштабность).

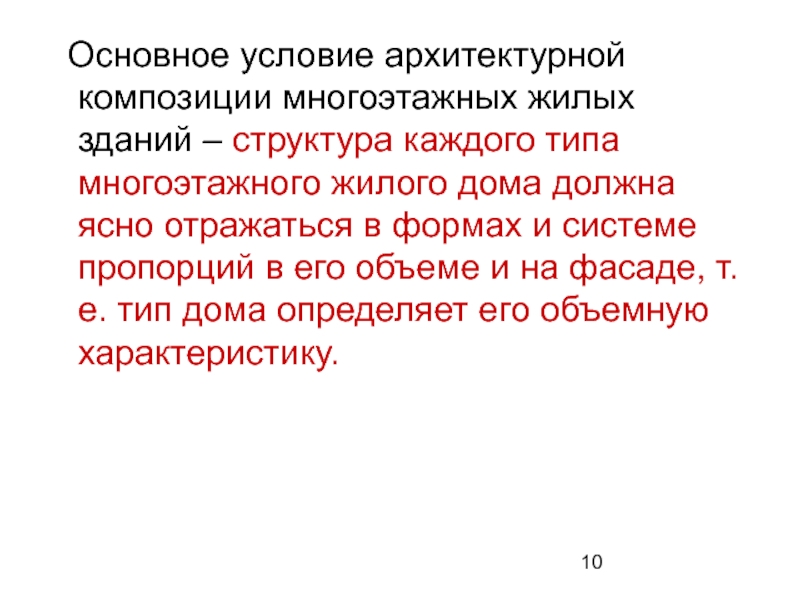

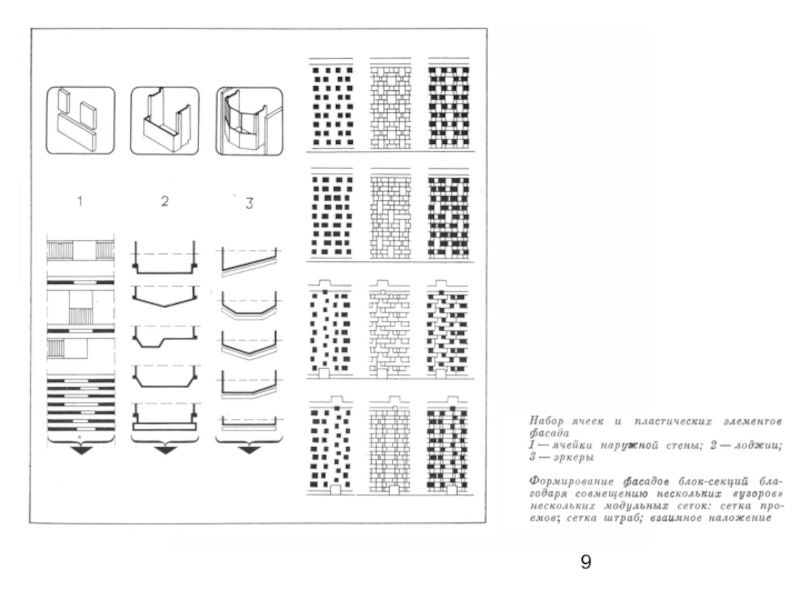

Слайд 10 Основное условие архитектурной композиции многоэтажных жилых зданий – структура каждого

типа многоэтажного жилого дома должна ясно отражаться в формах и системе пропорций в его объеме и на фасаде, т.е. тип дома определяет его объемную характеристику.

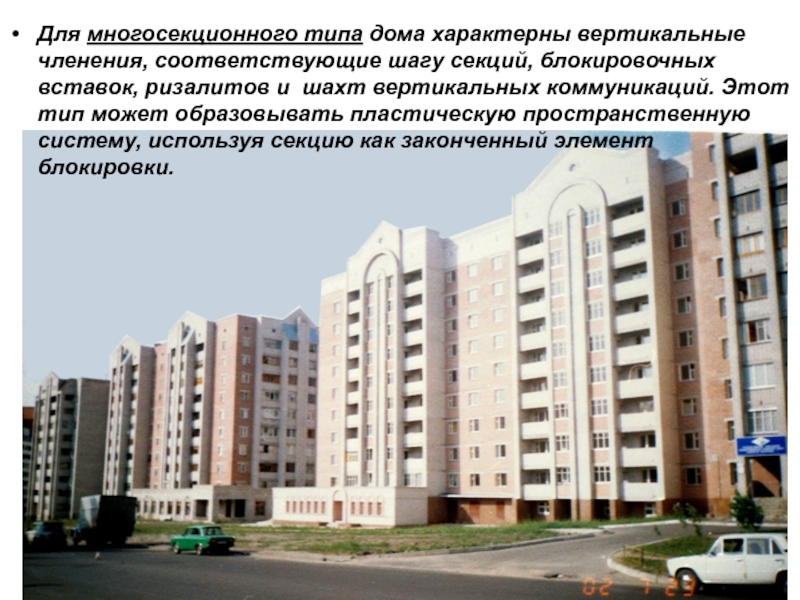

Слайд 11Для многосекционного типа дома характерны вертикальные членения, соответствующие шагу секций, блокировочных

вставок, ризалитов и шахт вертикальных коммуникаций. Этот тип может образовывать пластическую пространственную систему, используя секцию как законченный элемент блокировки.

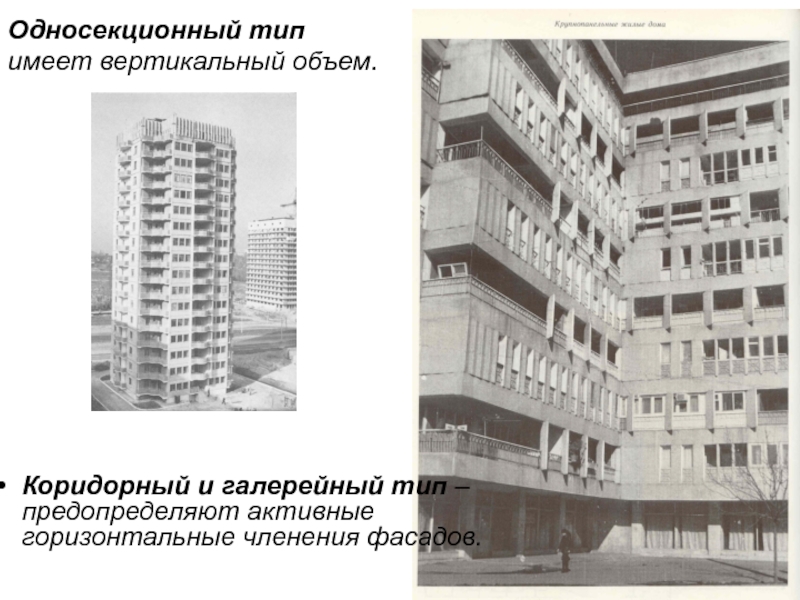

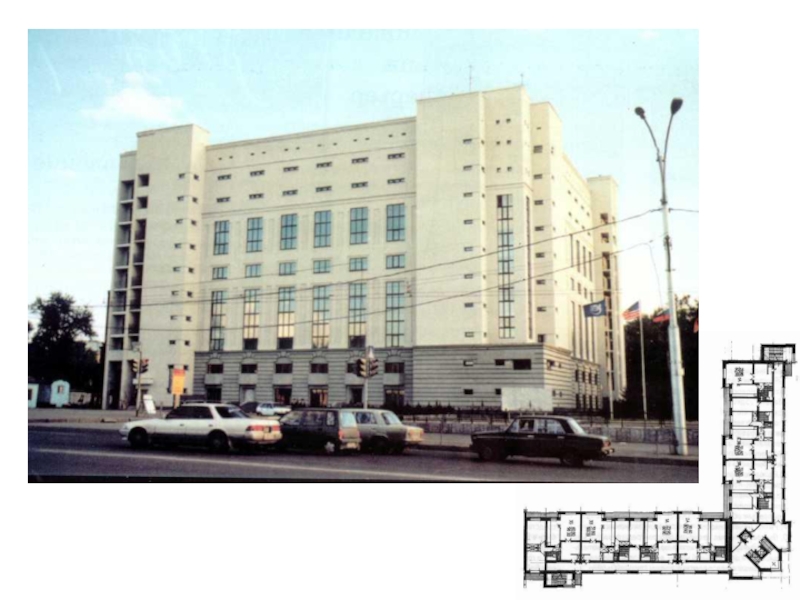

Слайд 12Коридорный и галерейный тип – предопределяют активные горизонтальные членения фасадов.

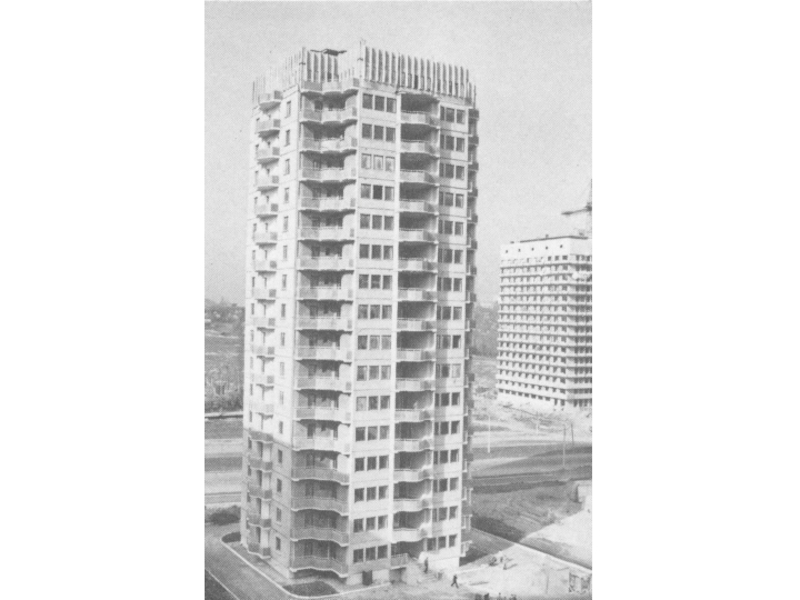

Односекционный тип

имеет вертикальный объем.

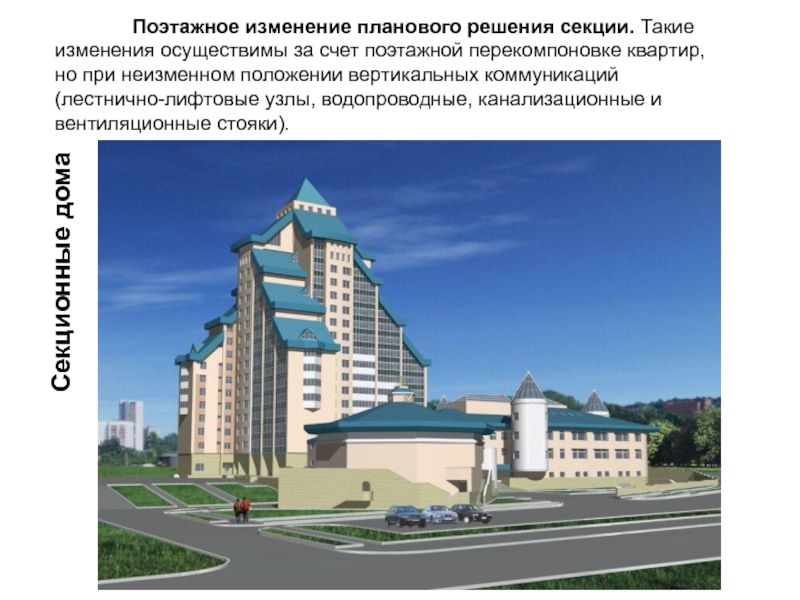

Слайд 13 Поэтажное изменение планового решения

секции. Такие изменения осуществимы за счет поэтажной перекомпоновке квартир, но при неизменном положении вертикальных коммуникаций (лестнично-лифтовые узлы, водопроводные, канализационные и вентиляционные стояки).

Секционные дома

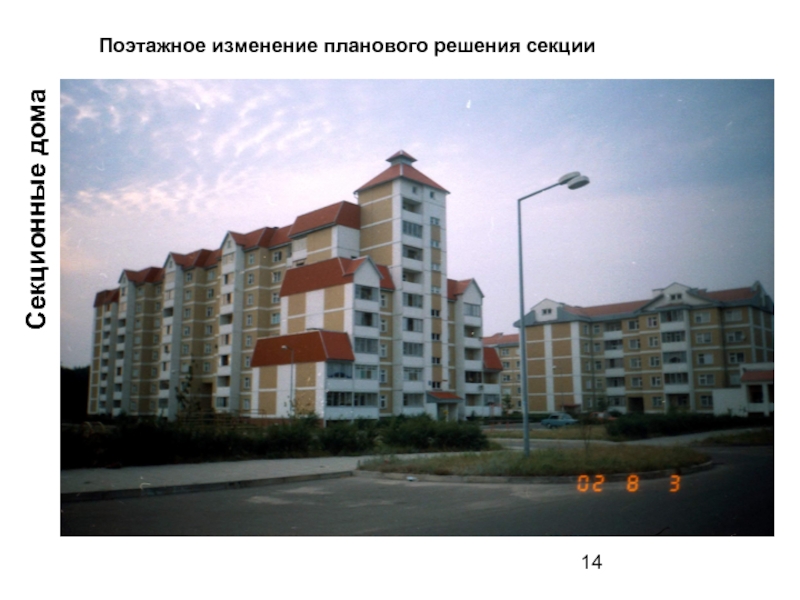

Слайд 14Поэтажное изменение планового решения секции
Секционные дома

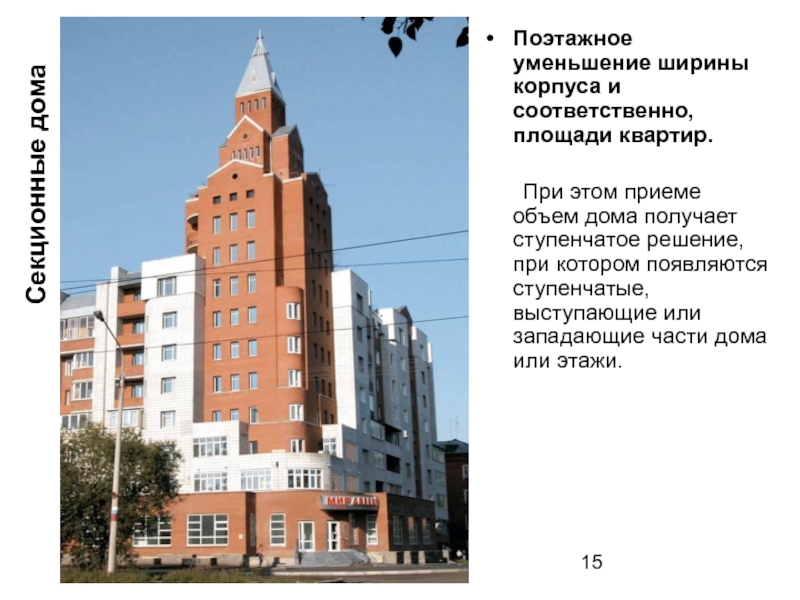

Слайд 15Поэтажное уменьшение ширины корпуса и соответственно, площади квартир.

При этом приеме

объем дома получает ступенчатое решение, при котором появляются ступенчатые, выступающие или западающие части дома или этажи.

Секционные дома

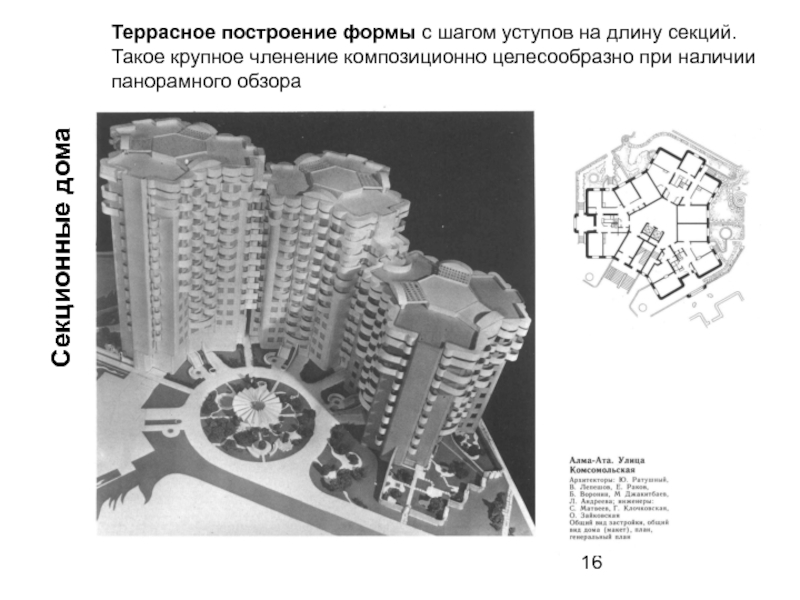

Слайд 16Террасное построение формы с шагом уступов на длину секций. Такое крупное

членение композиционно целесообразно при наличии панорамного обзора

Секционные дома

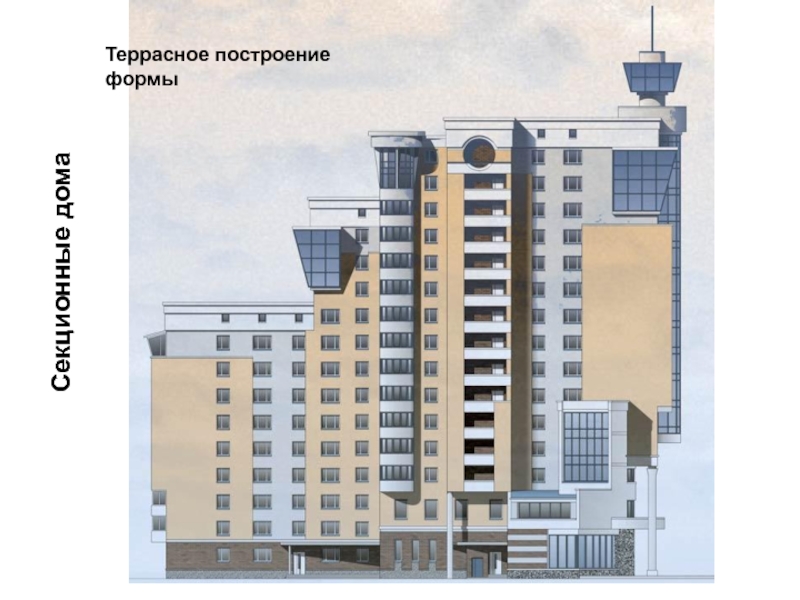

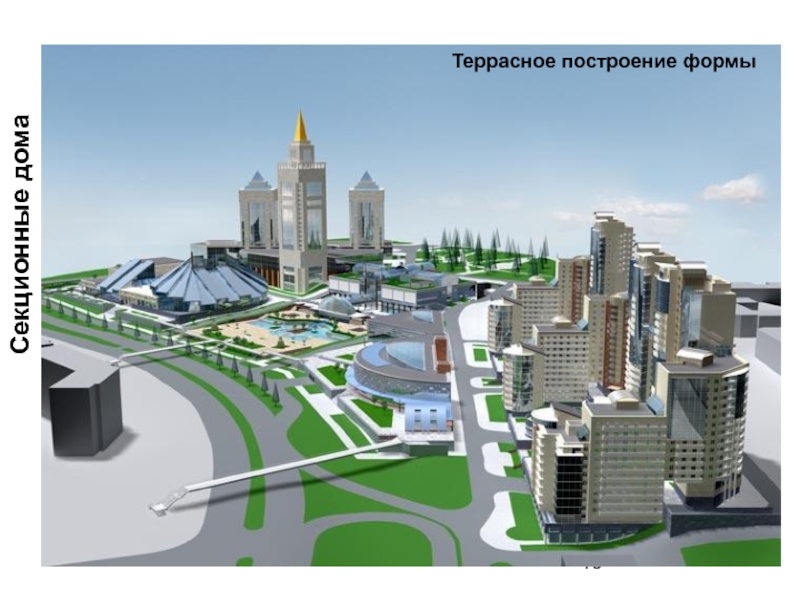

Слайд 17Террасное построение формы
Секционные дома

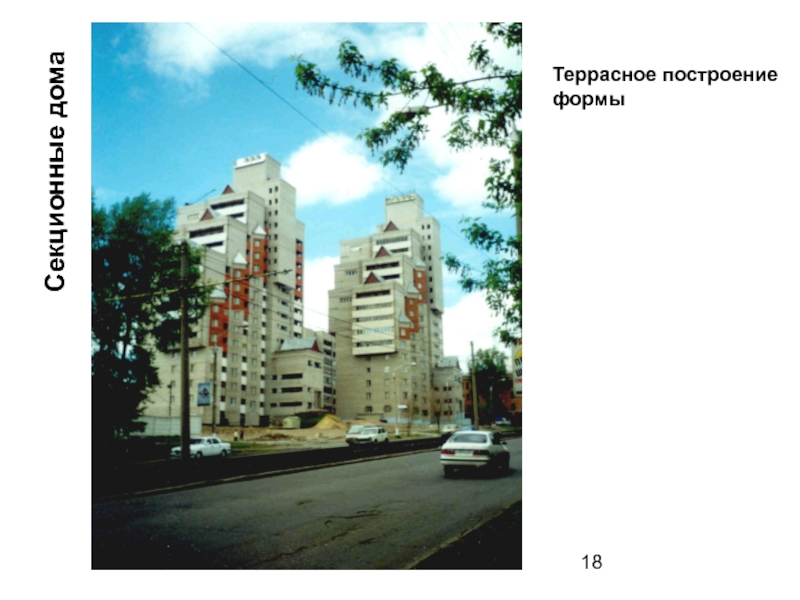

Слайд 18Террасное построение формы
Секционные дома


Слайд 19Террасное построение формы
Секционные дома

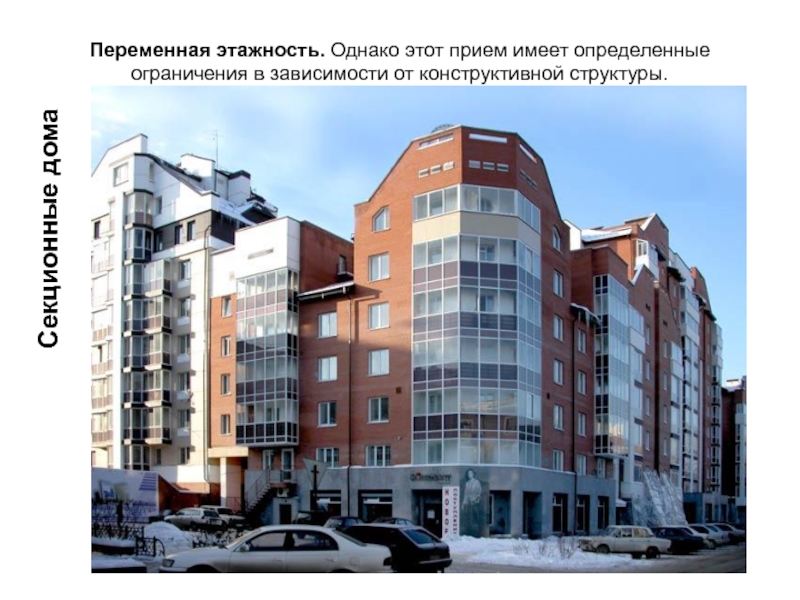

Слайд 20Переменная этажность. Однако этот прием имеет определенные ограничения в зависимости от

конструктивной структуры.

Секционные дома

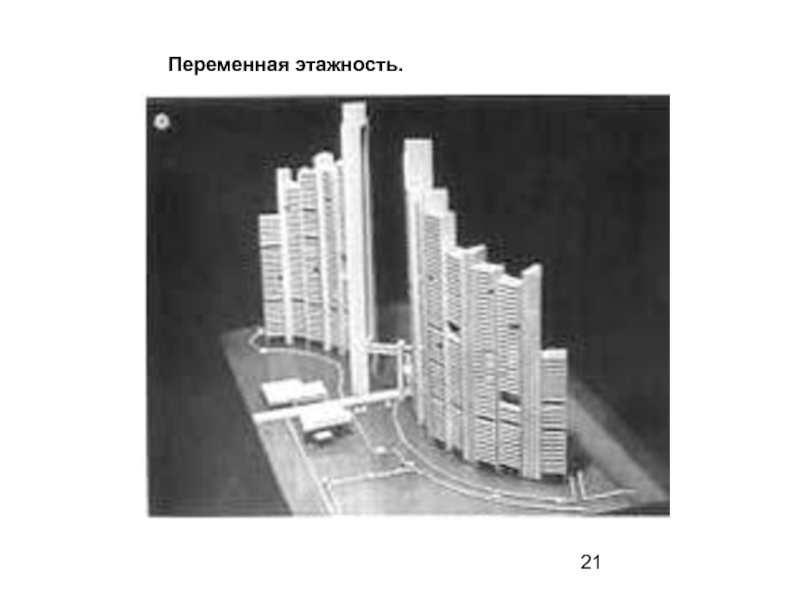

Слайд 21Переменная этажность.

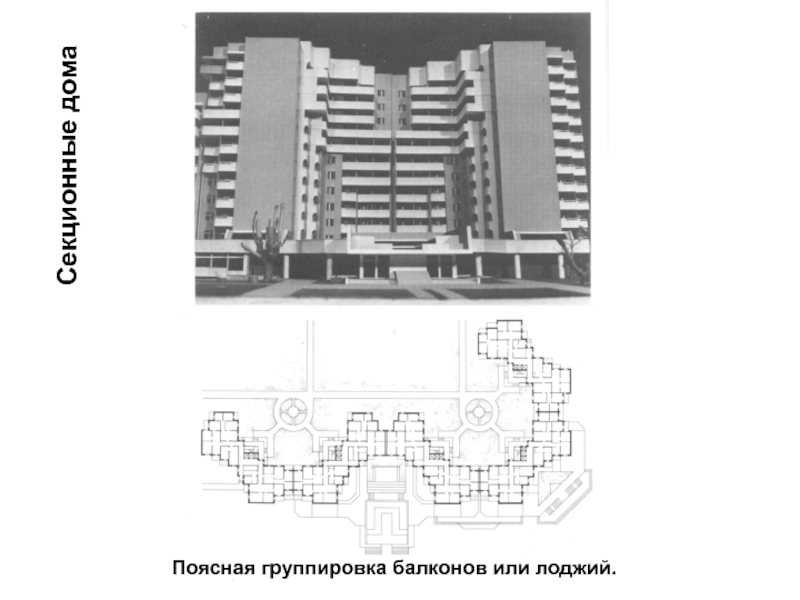

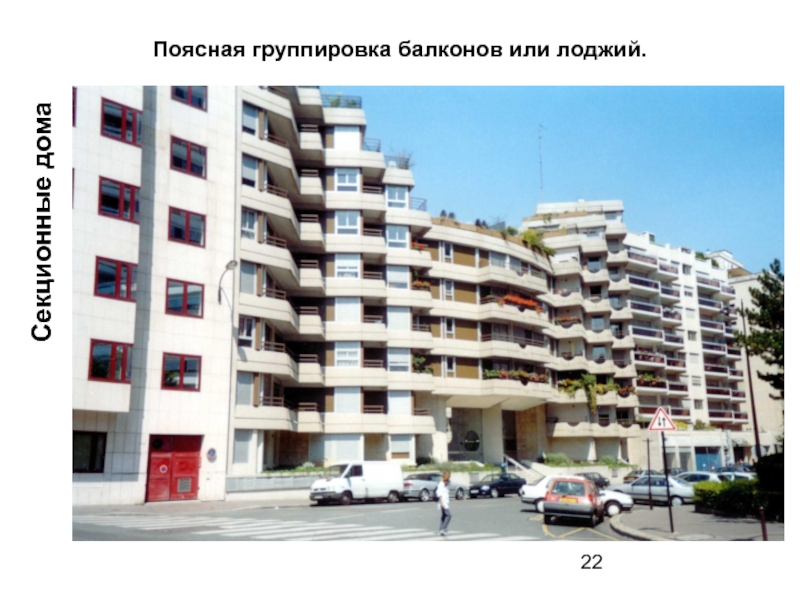

Слайд 22Поясная группировка балконов или лоджий.
Секционные дома


Слайд 23Поясная группировка балконов или лоджий.
Секционные дома

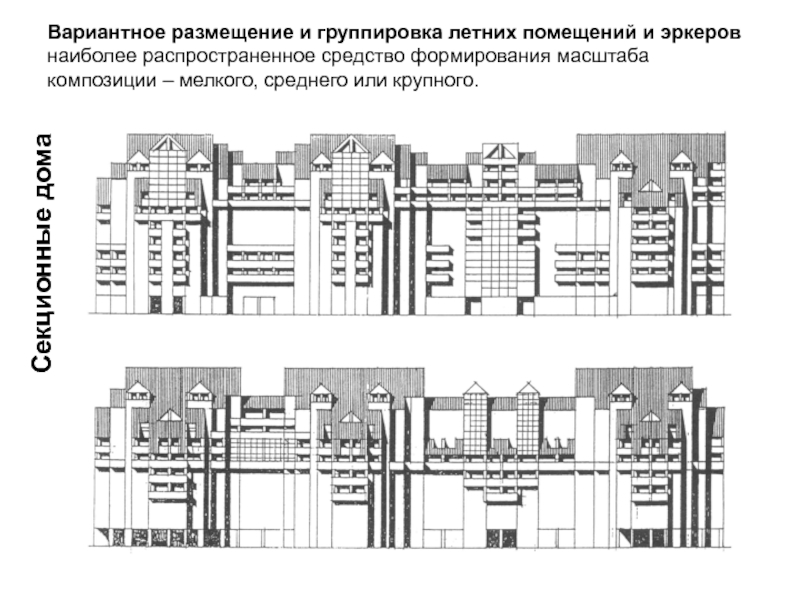

Слайд 24Вариантное размещение и группировка летних помещений и эркеров наиболее распространенное средство

формирования масштаба композиции – мелкого, среднего или крупного.

Секционные дома

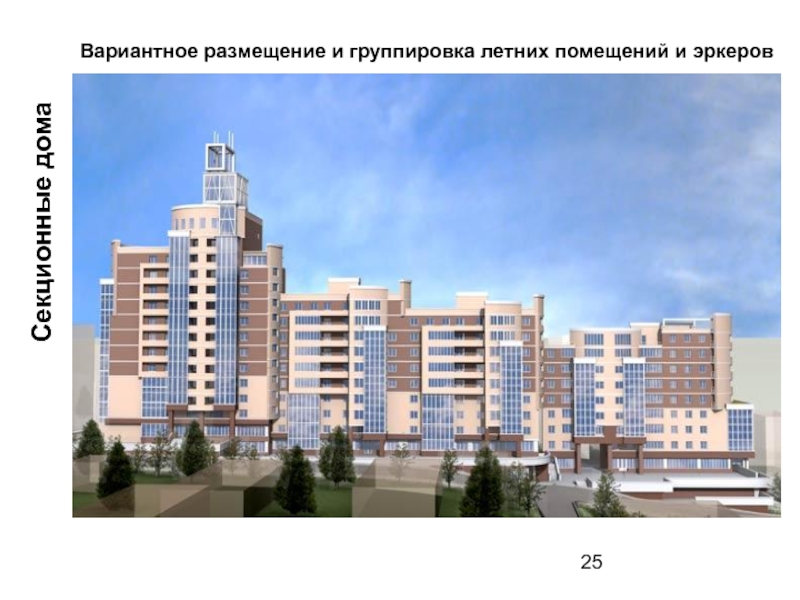

Слайд 25Вариантное размещение и группировка летних помещений и эркеров
Секционные дома

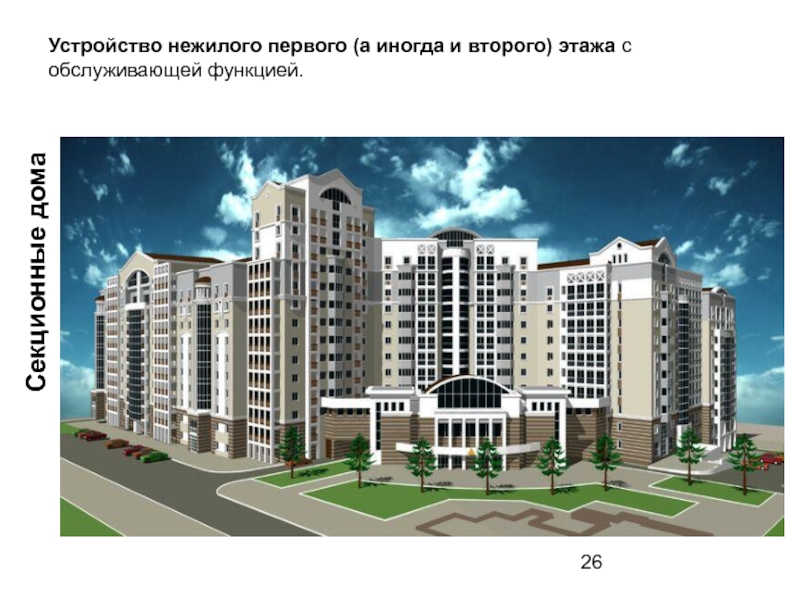

Слайд 26Устройство нежилого первого (а иногда и второго) этажа с обслуживающей функцией.
Секционные

дома

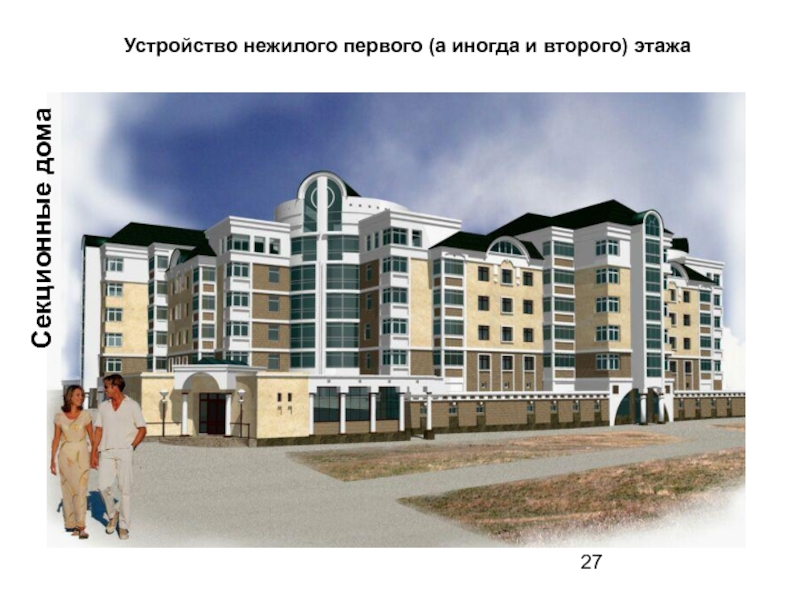

Слайд 27Устройство нежилого первого (а иногда и второго) этажа
Секционные дома

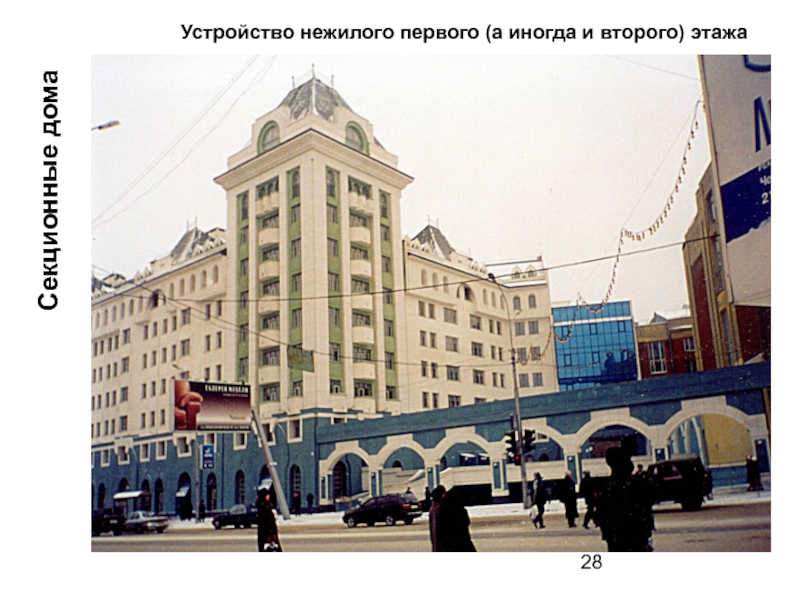

Слайд 28Устройство нежилого первого (а иногда и второго) этажа
Секционные дома

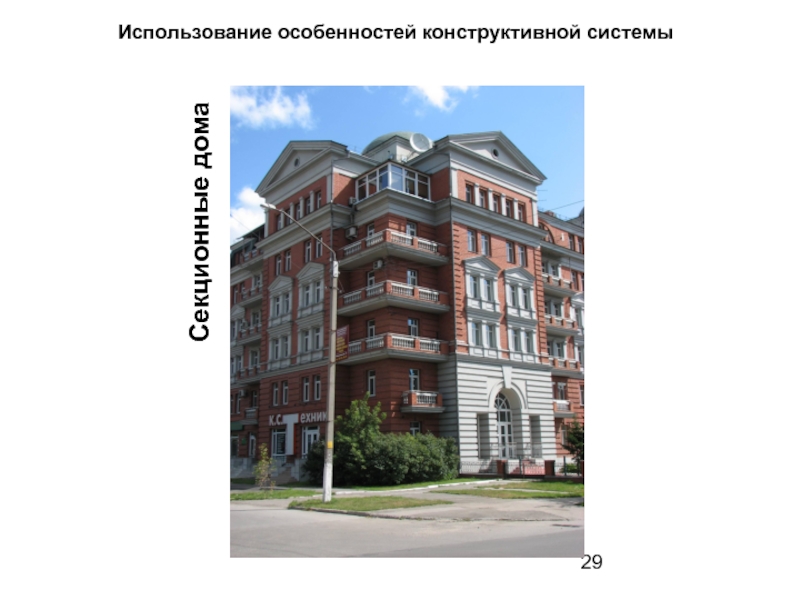

Слайд 29Использование особенностей конструктивной системы
Секционные дома

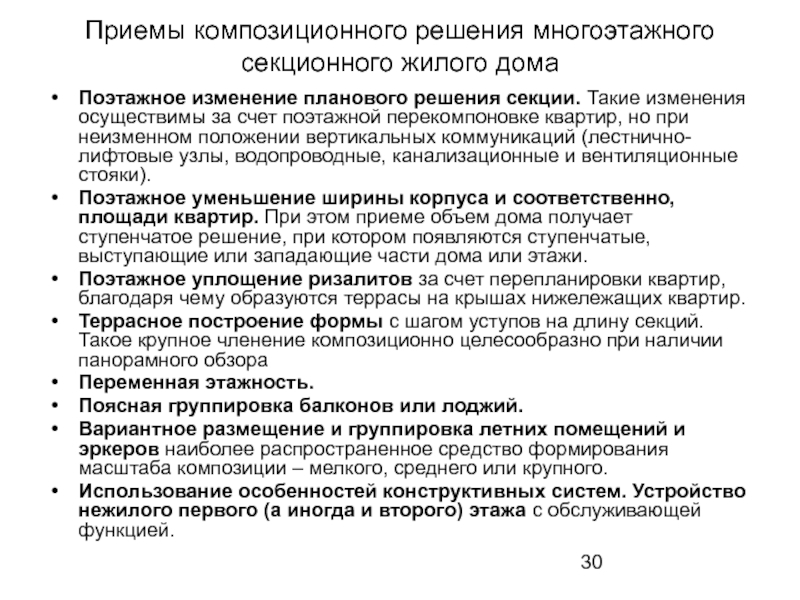

Слайд 30Приемы композиционного решения многоэтажного секционного жилого дома
Поэтажное изменение планового решения секции.

Такие изменения осуществимы за счет поэтажной перекомпоновке квартир, но при неизменном положении вертикальных коммуникаций (лестнично-лифтовые узлы, водопроводные, канализационные и вентиляционные стояки).
Поэтажное уменьшение ширины корпуса и соответственно, площади квартир. При этом приеме объем дома получает ступенчатое решение, при котором появляются ступенчатые, выступающие или западающие части дома или этажи.
Поэтажное уплощение ризалитов за счет перепланировки квартир, благодаря чему образуются террасы на крышах нижележащих квартир.
Террасное построение формы с шагом уступов на длину секций. Такое крупное членение композиционно целесообразно при наличии панорамного обзора
Переменная этажность.
Поясная группировка балконов или лоджий.
Вариантное размещение и группировка летних помещений и эркеров наиболее распространенное средство формирования масштаба композиции – мелкого, среднего или крупного.
Использование особенностей конструктивных систем. Устройство нежилого первого (а иногда и второго) этажа с обслуживающей функцией.

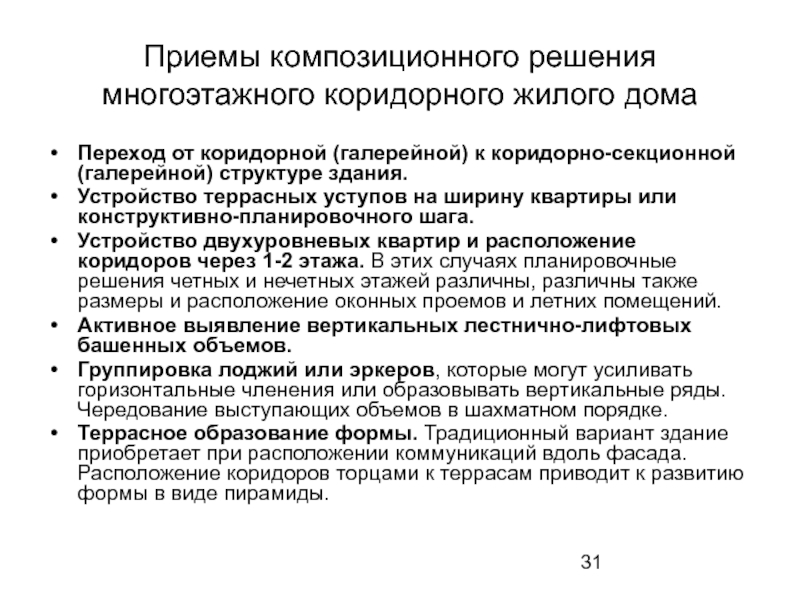

Слайд 31Приемы композиционного решения многоэтажного коридорного жилого дома
Переход от коридорной (галерейной) к

коридорно-секционной (галерейной) структуре здания.
Устройство террасных уступов на ширину квартиры или конструктивно-планировочного шага.
Устройство двухуровневых квартир и расположение коридоров через 1-2 этажа. В этих случаях планировочные решения четных и нечетных этажей различны, различны также размеры и расположение оконных проемов и летних помещений.
Активное выявление вертикальных лестнично-лифтовых башенных объемов.
Группировка лоджий или эркеров, которые могут усиливать горизонтальные членения или образовывать вертикальные ряды. Чередование выступающих объемов в шахматном порядке.

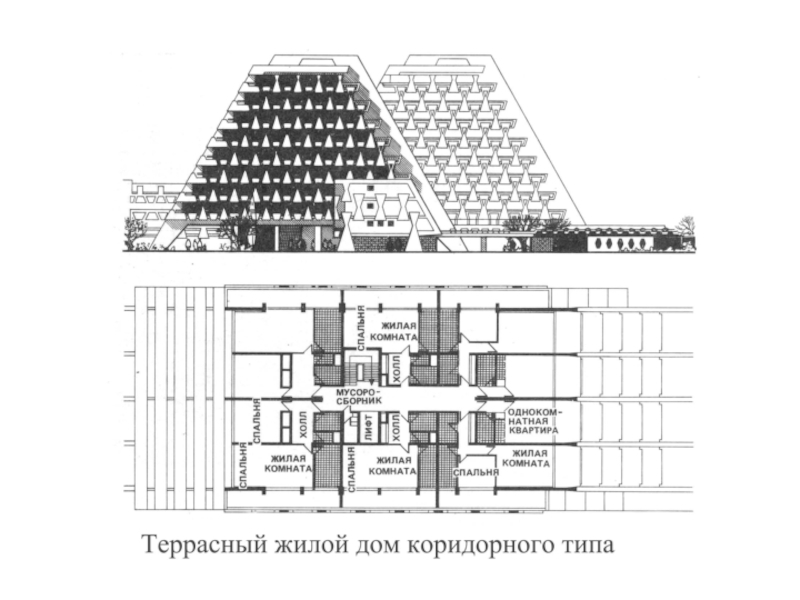

Террасное образование формы. Традиционный вариант здание приобретает при расположении коммуникаций вдоль фасада. Расположение коридоров торцами к террасам приводит к развитию формы в виде пирамиды.

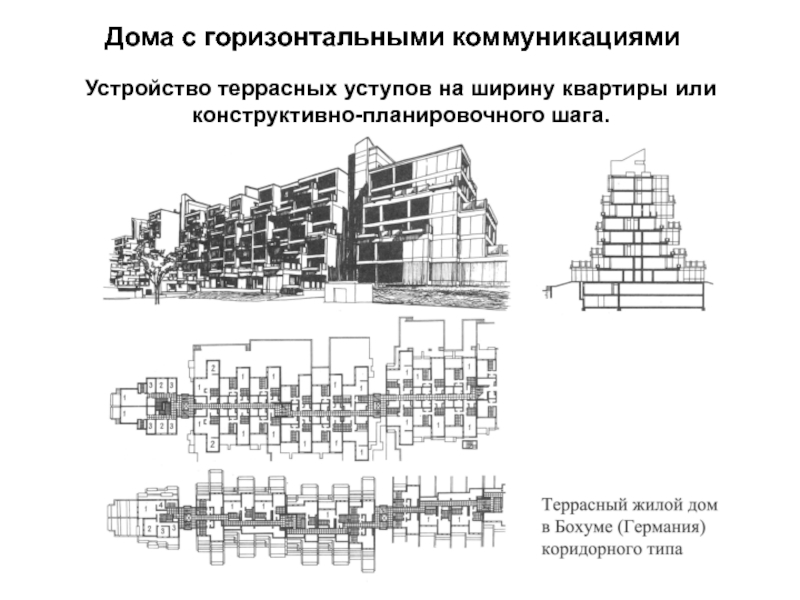

Слайд 32Устройство террасных уступов на ширину квартиры или конструктивно-планировочного шага.
Дома с горизонтальными

коммуникациями

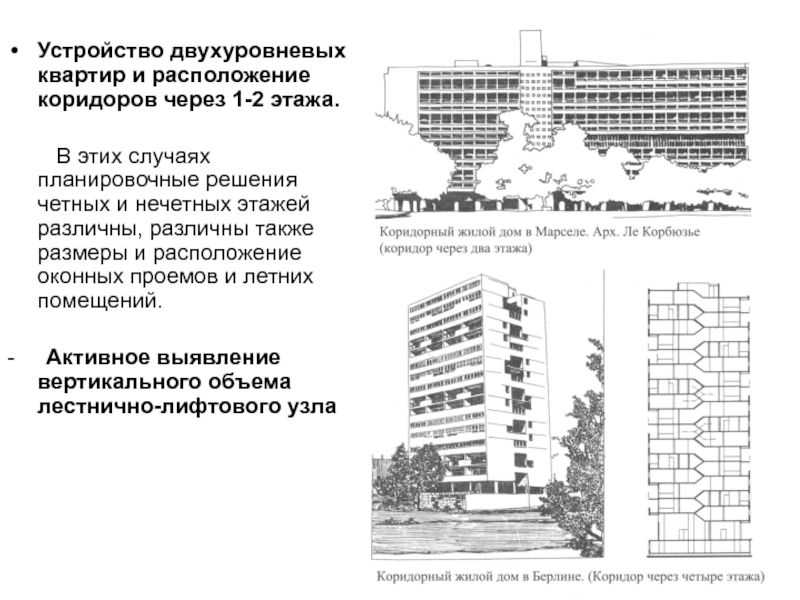

Слайд 33Устройство двухуровневых квартир и расположение коридоров через 1-2 этажа.

В этих случаях планировочные решения четных и нечетных этажей различны, различны также размеры и расположение оконных проемов и летних помещений.

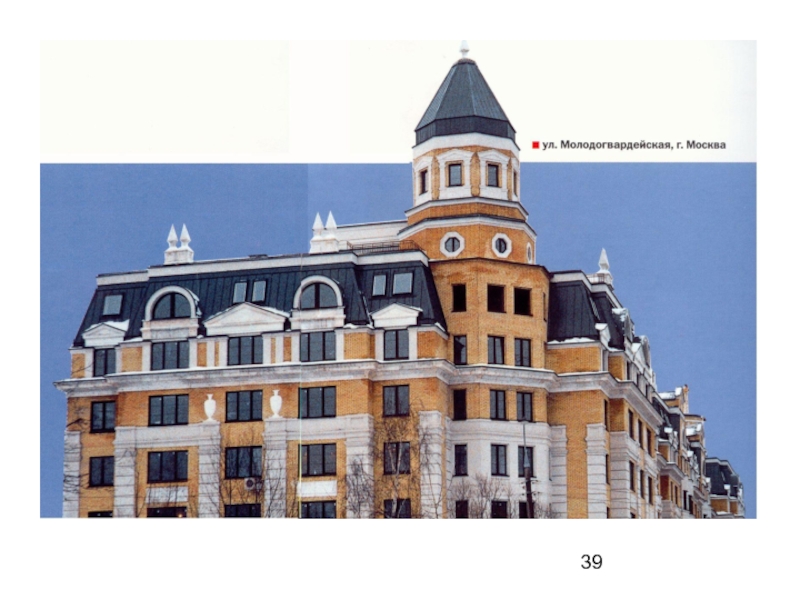

- Активное выявление вертикального объема лестнично-лифтового узла

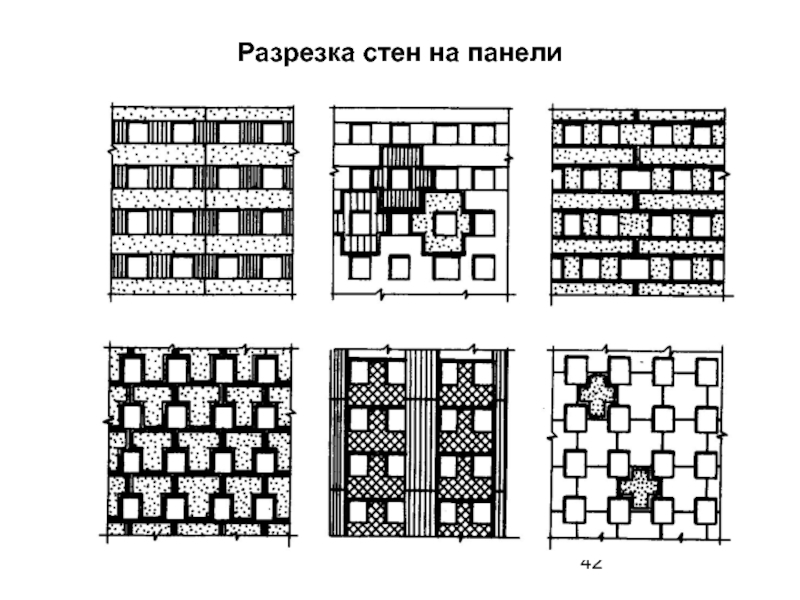

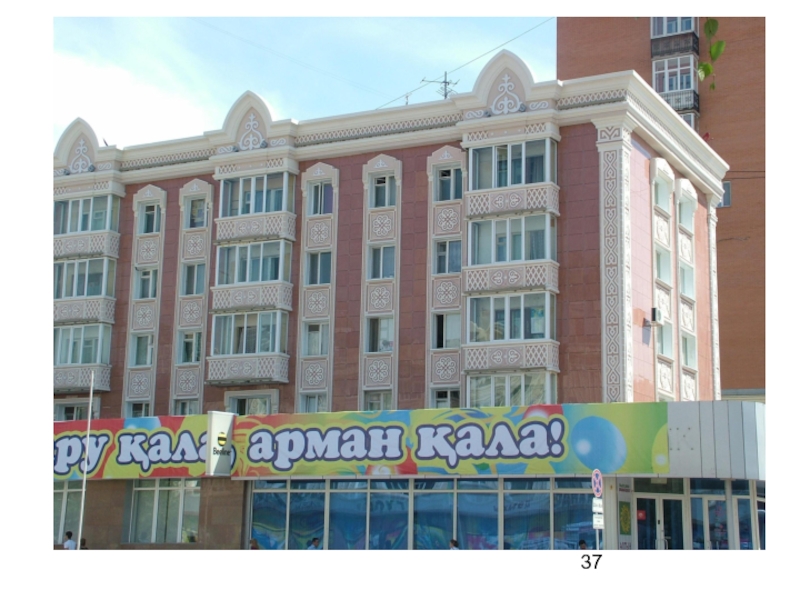

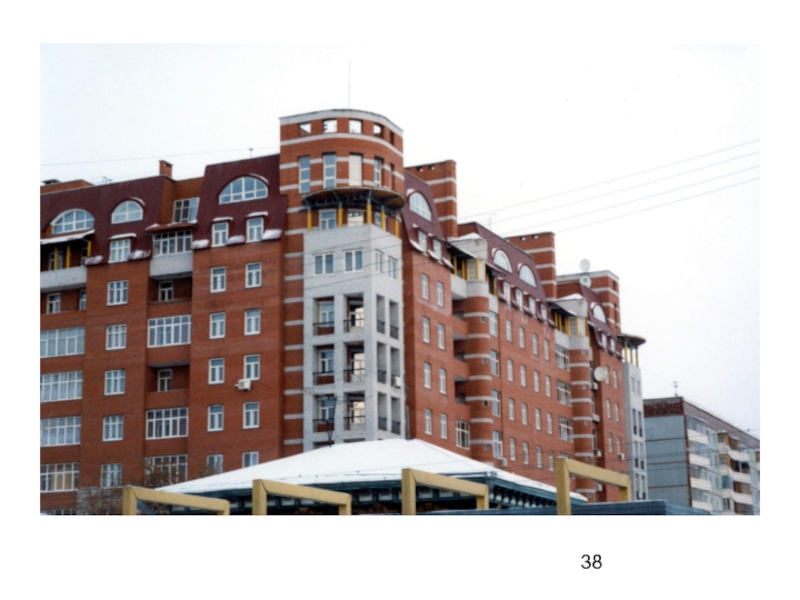

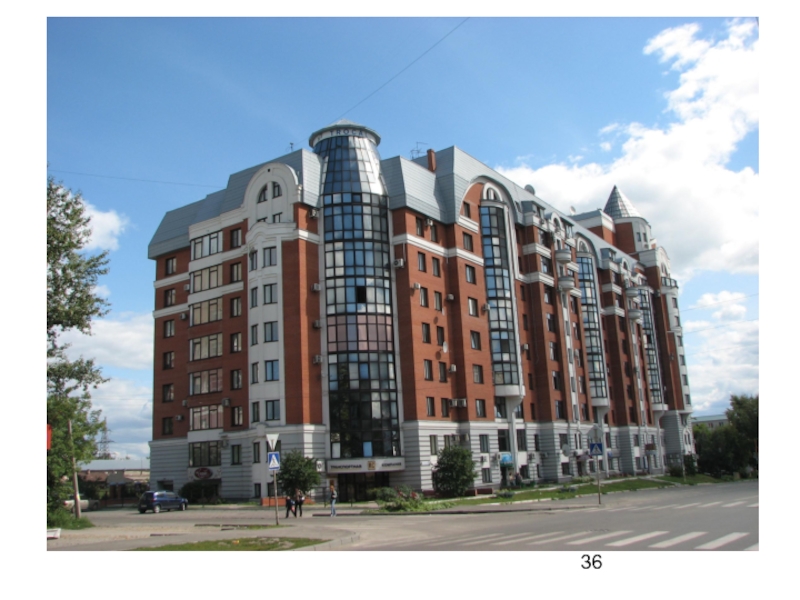

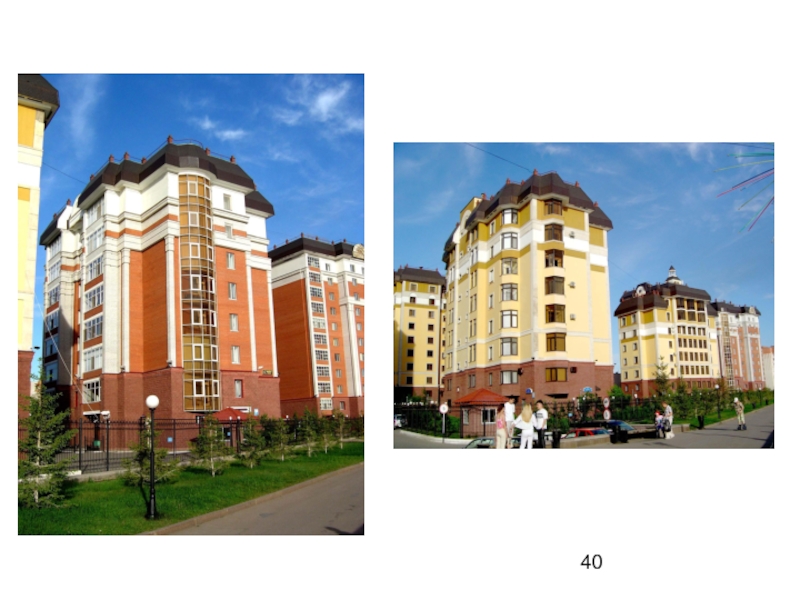

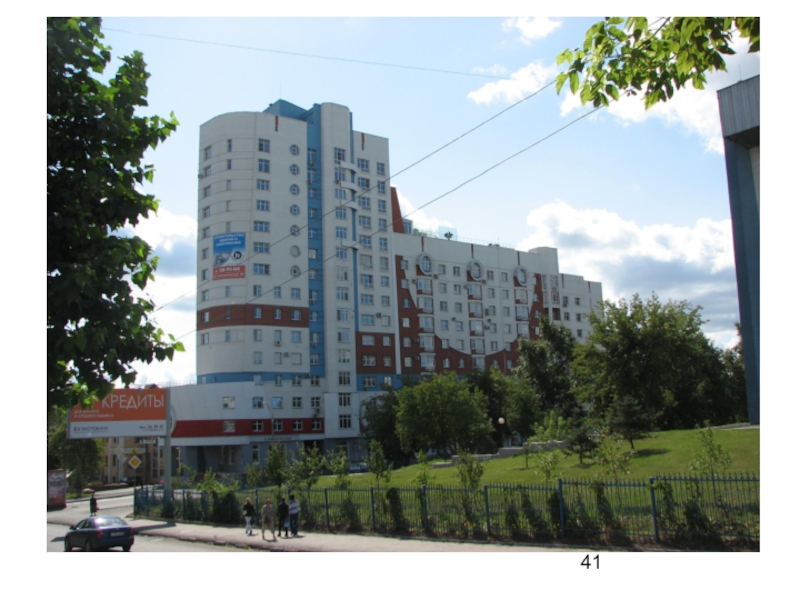

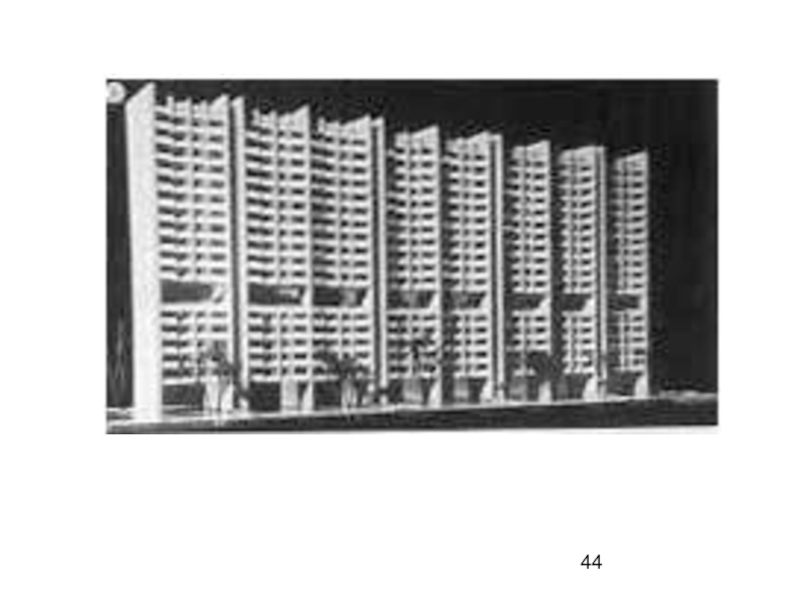

Слайд 42Разрезка стен на панели

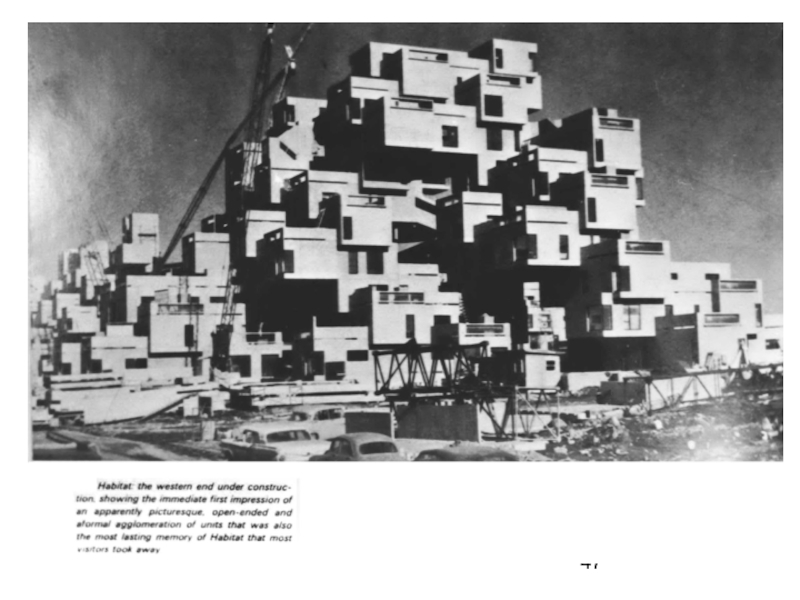

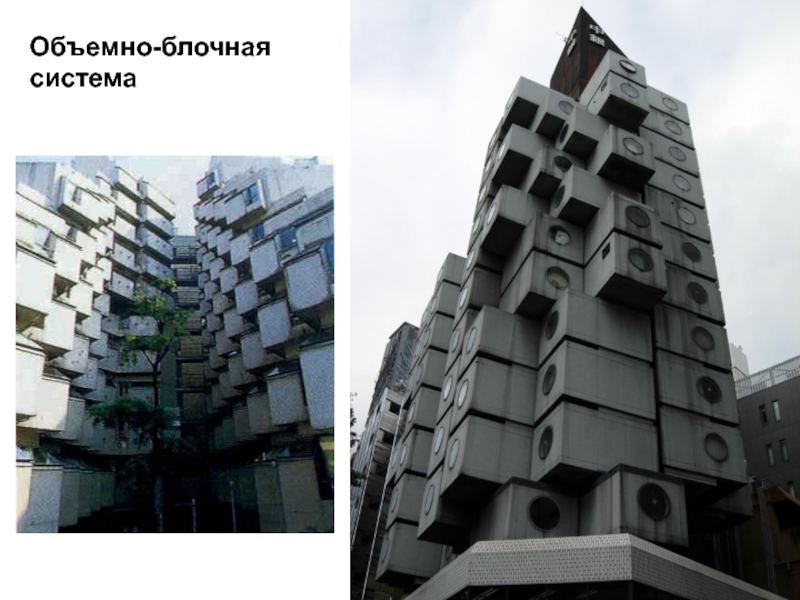

Слайд 46Объемно-блочная система

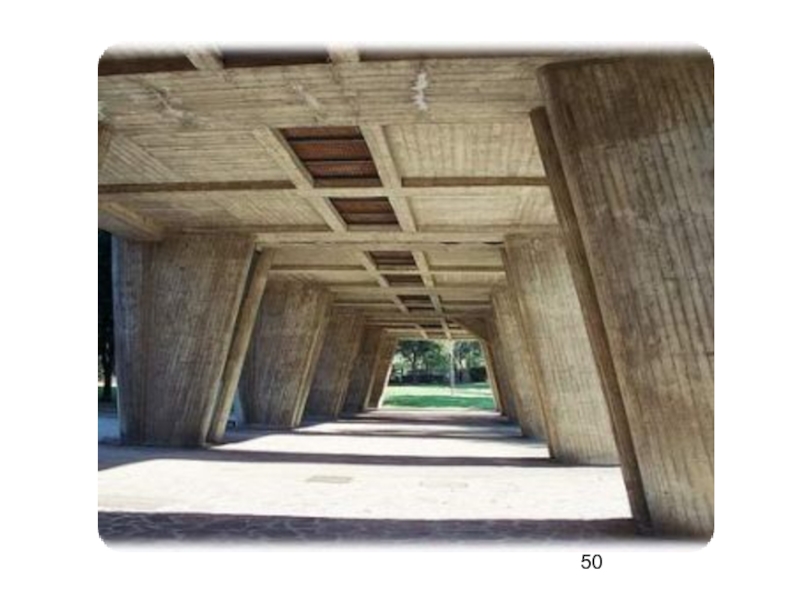

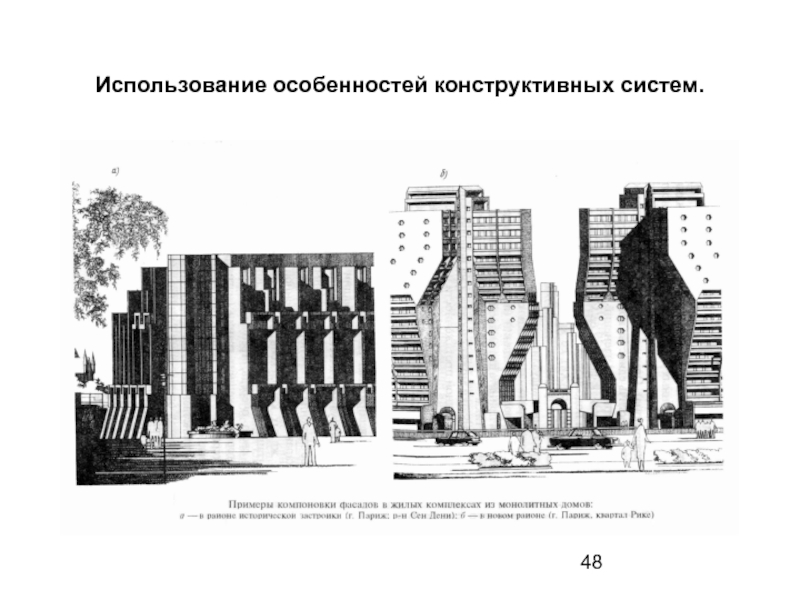

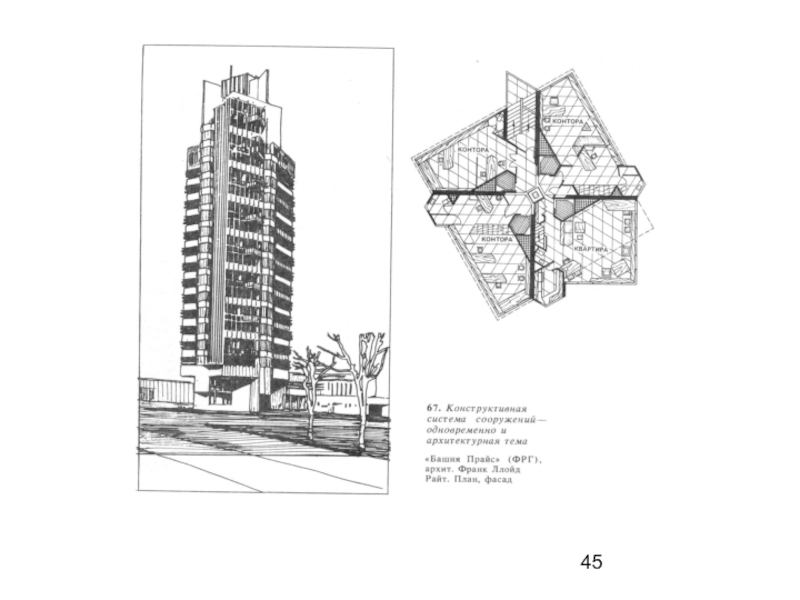

Слайд 48Использование особенностей конструктивных систем.

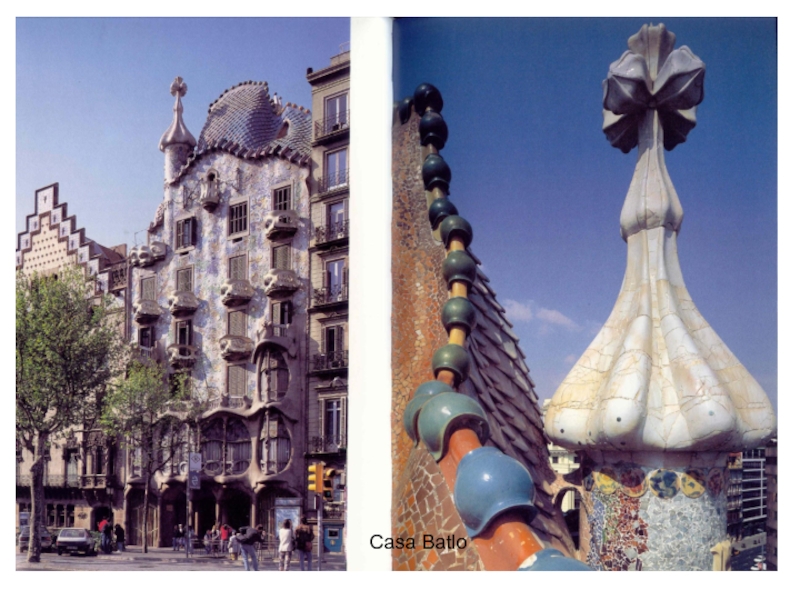

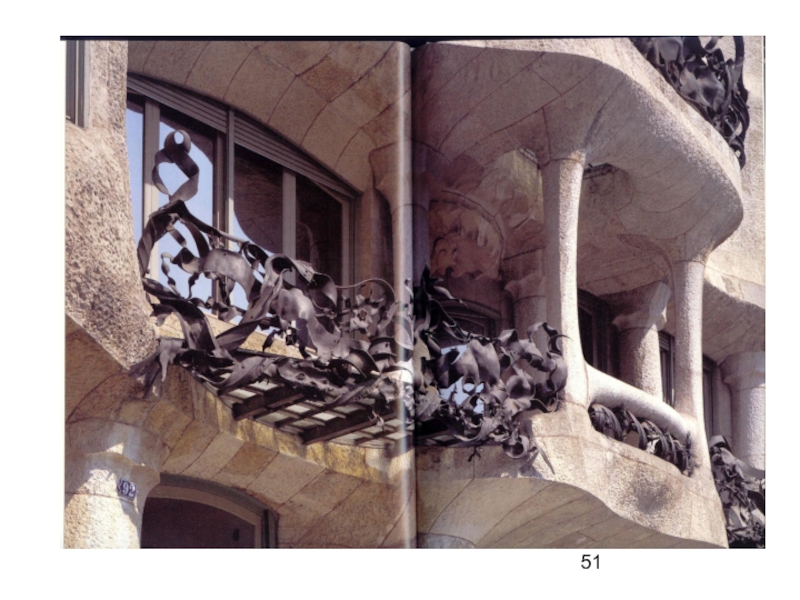

Слайд 52Casa Batlo

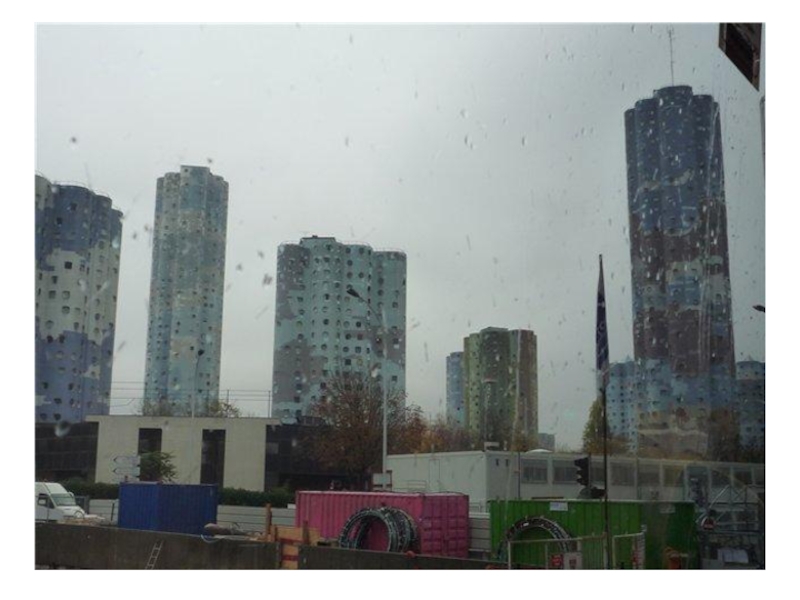

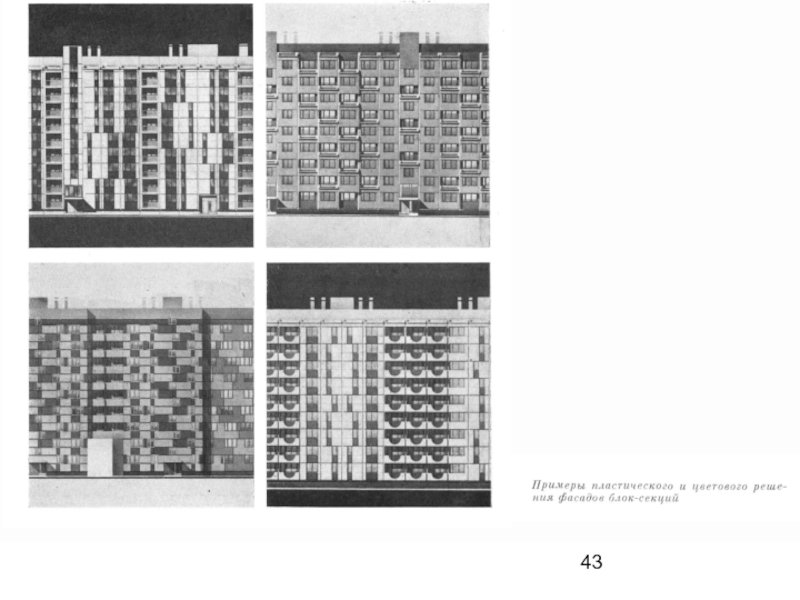

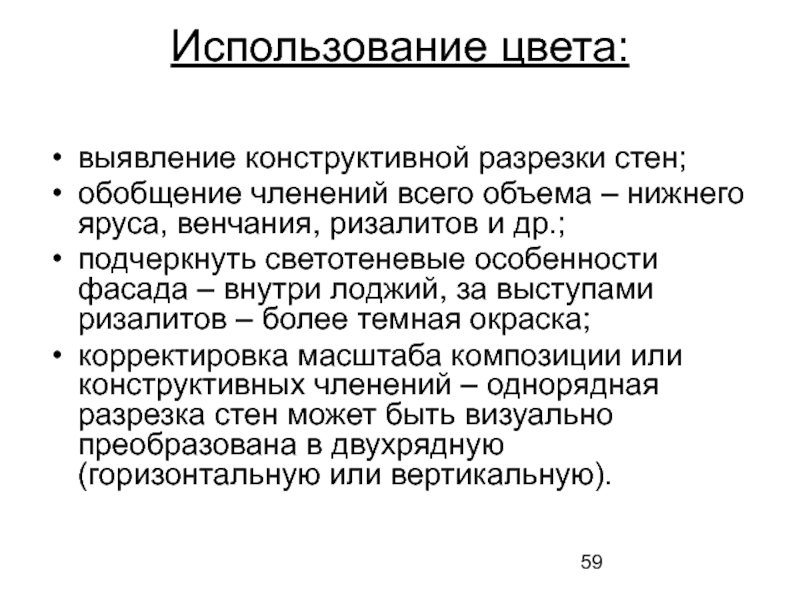

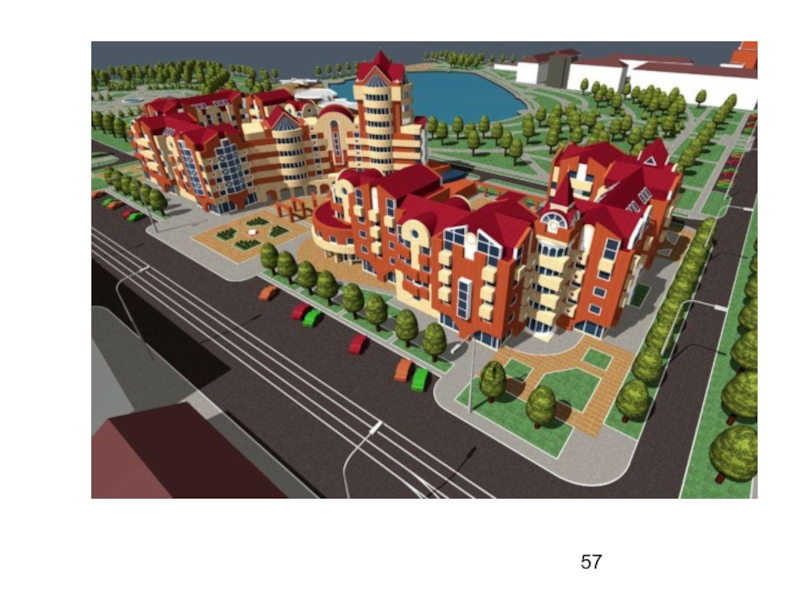

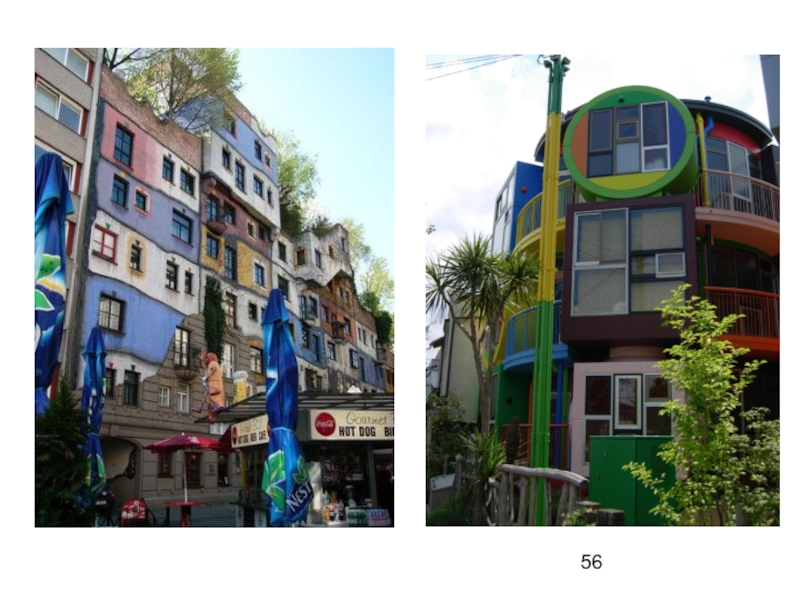

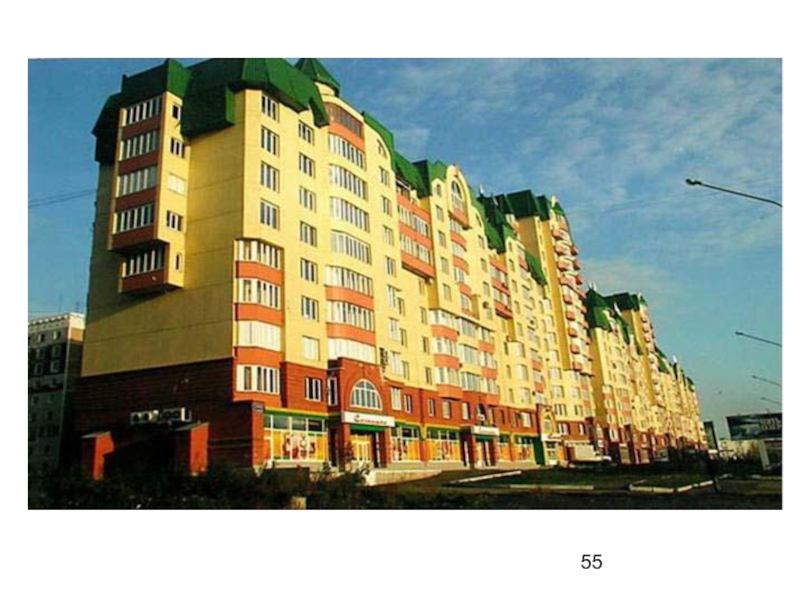

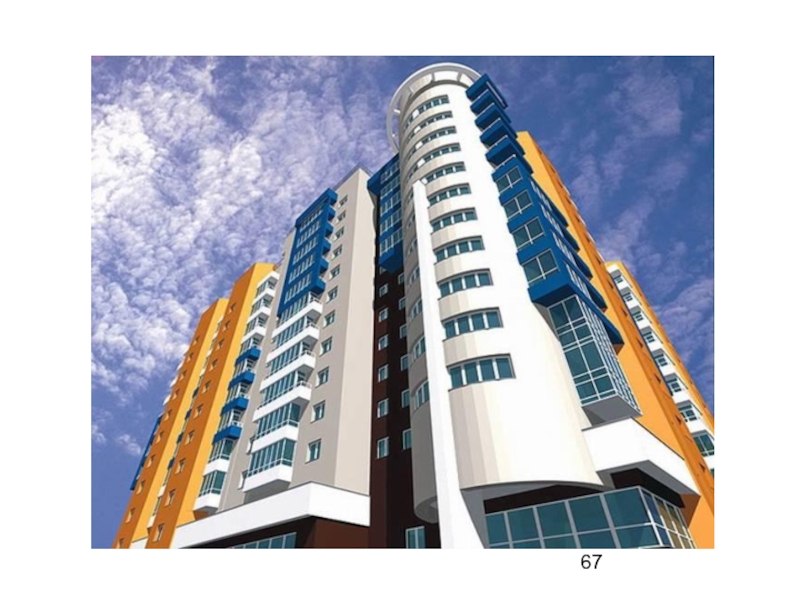

Слайд 59Использование цвета:
выявление конструктивной разрезки стен;
обобщение членений всего объема – нижнего яруса,

венчания, ризалитов и др.;
подчеркнуть светотеневые особенности фасада – внутри лоджий, за выступами ризалитов – более темная окраска;
корректировка масштаба композиции или конструктивных членений – однорядная разрезка стен может быть визуально преобразована в двухрядную (горизонтальную или вертикальную).

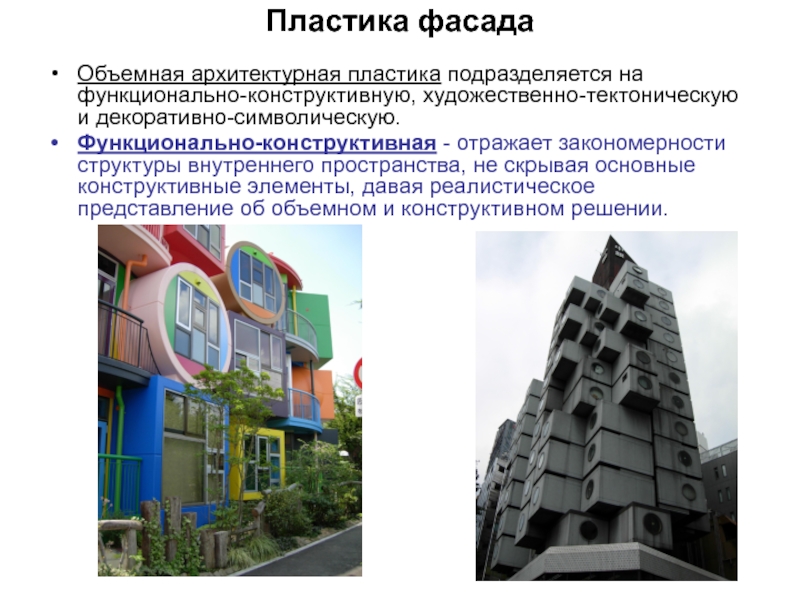

Слайд 60Пластика фасада
Объемная архитектурная пластика подразделяется на функционально-конструктивную, художественно-тектоническую и декоративно-символическую.

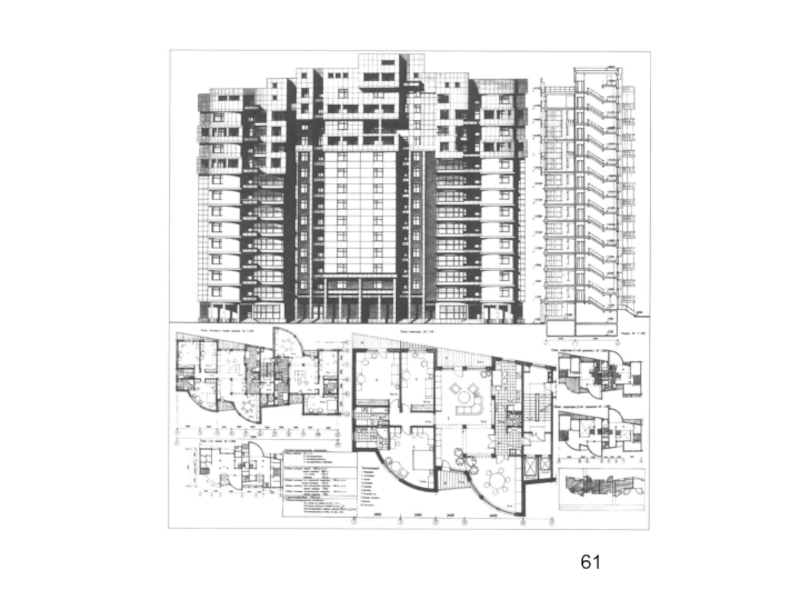

Функционально-конструктивная -

отражает закономерности структуры внутреннего пространства, не скрывая основные конструктивные элементы, давая реалистическое представление об объемном и конструктивном решении.

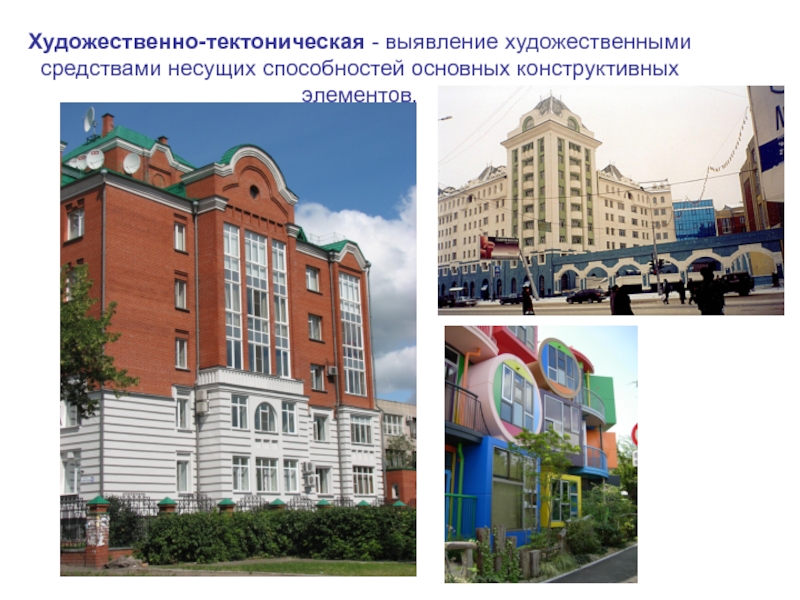

Слайд 62Художественно-тектоническая - выявление художественными средствами несущих способностей основных конструктивных элементов.

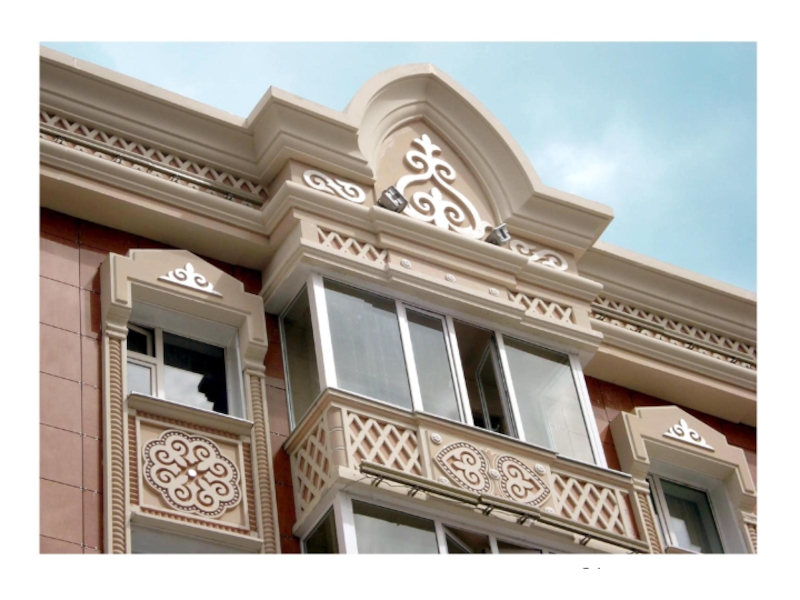

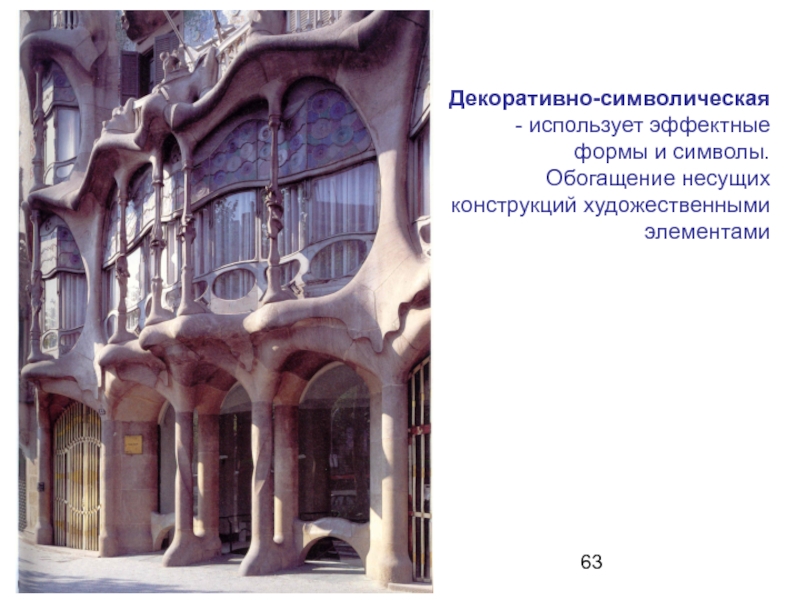

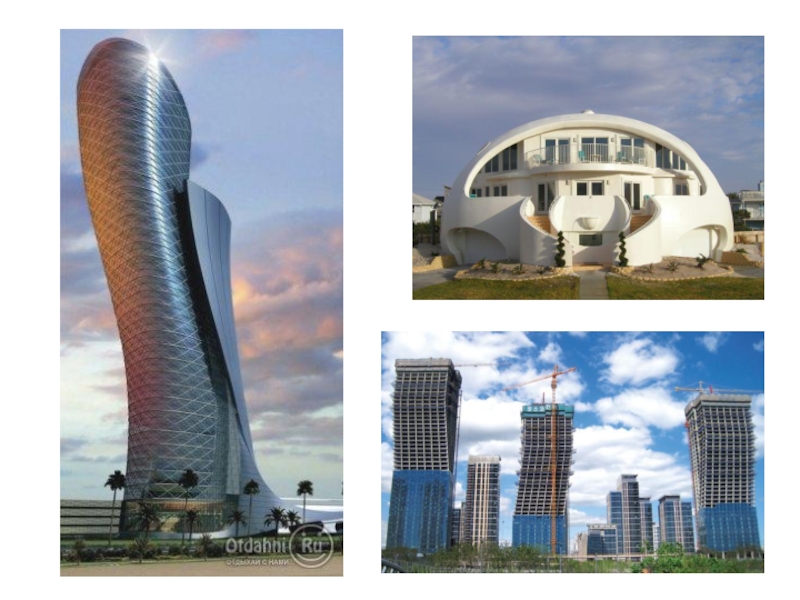

Слайд 63Декоративно-символическая - использует эффектные формы и символы. Обогащение несущих конструкций художественными

элементами

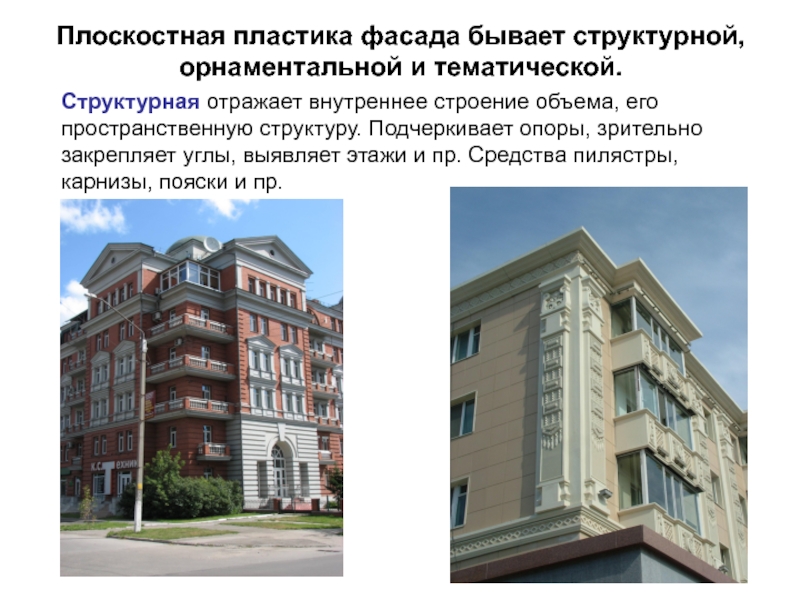

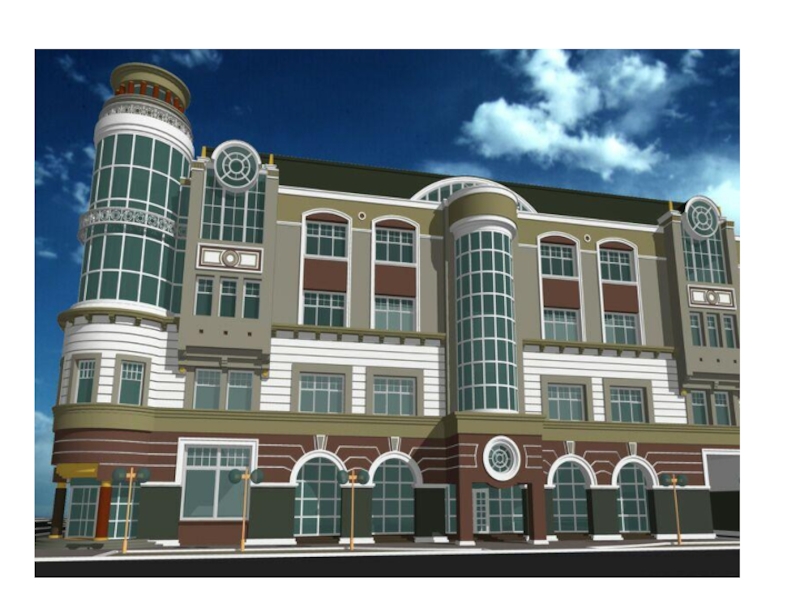

Слайд 64Плоскостная пластика фасада бывает структурной, орнаментальной и тематической.

Структурная отражает внутреннее строение

объема, его пространственную структуру. Подчеркивает опоры, зрительно закрепляет углы, выявляет этажи и пр. Средства пилястры, карнизы, пояски и пр.

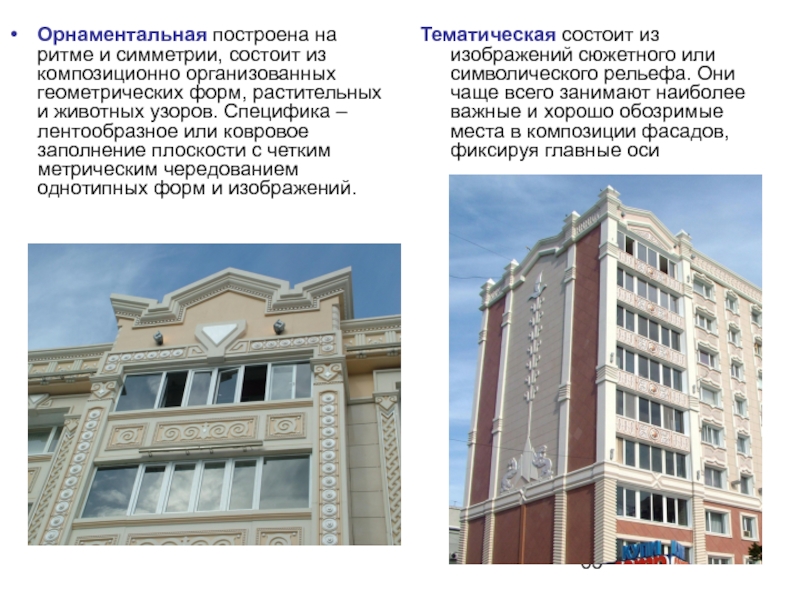

Слайд 65Орнаментальная построена на ритме и симметрии, состоит из композиционно организованных геометрических

форм, растительных и животных узоров. Специфика – лентообразное или ковровое заполнение плоскости с четким метрическим чередованием однотипных форм и изображений.


Тематическая состоит из изображений сюжетного или символического рельефа. Они чаще всего занимают наиболее важные и хорошо обозримые места в композиции фасадов, фиксируя главные оси

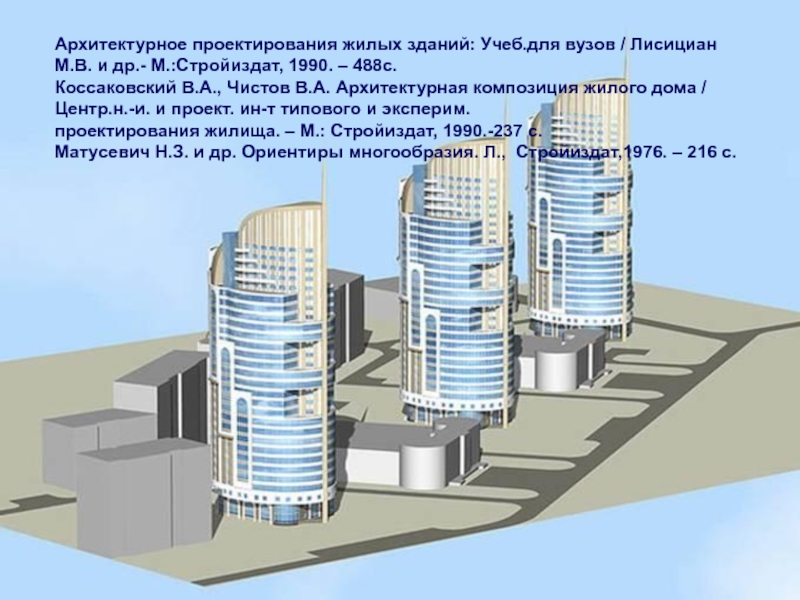

Слайд 68Архитектурное проектирования жилых зданий: Учеб.для вузов / Лисициан

М.В. и др.- М.:Стройиздат, 1990. – 488с.
Коссаковский В.А., Чистов В.А. Архитектурная композиция жилого дома / Центр.н.-и. и проект. ин-т типового и эксперим. проектирования жилища. – М.: Стройиздат, 1990.-237 с.
Матусевич Н.З. и др. Ориентиры многообразия. Л., Стройиздат,1976. – 216 с.
