Архитектура ЦПУ; ассемблер; формат данных; формат команд; адресация операндов; система команд презентация
Содержание
- 1. Архитектура ЦПУ; ассемблер; формат данных; формат команд; адресация операндов; система команд
- 2. Архитектура ЦПУ

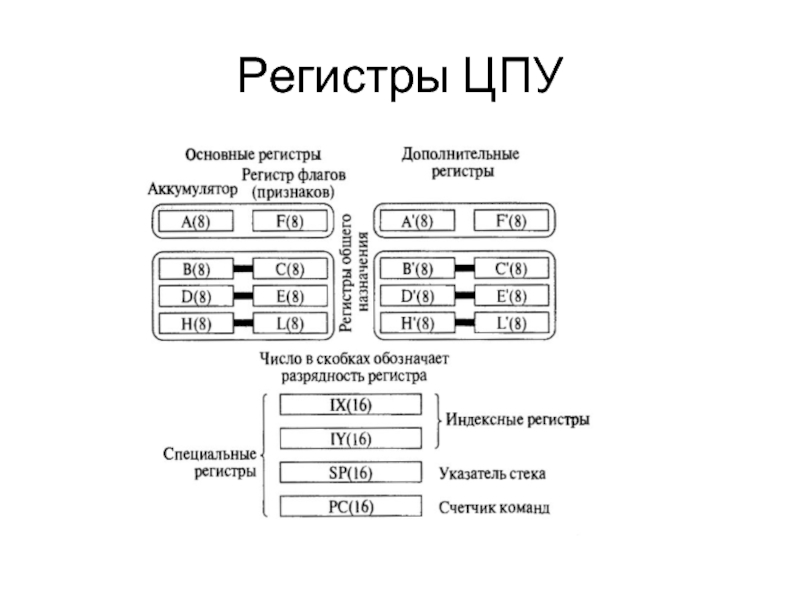

- 3. Регистры ЦПУ

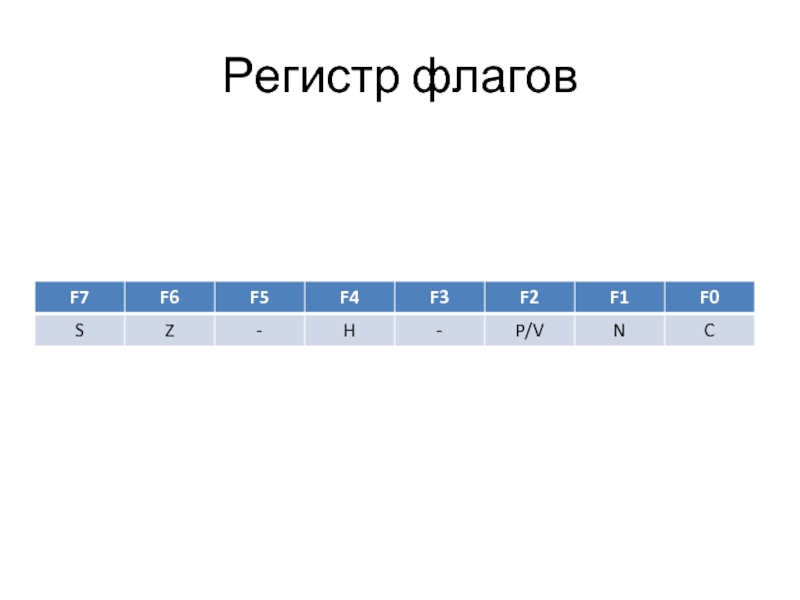

- 4. Регистр флагов

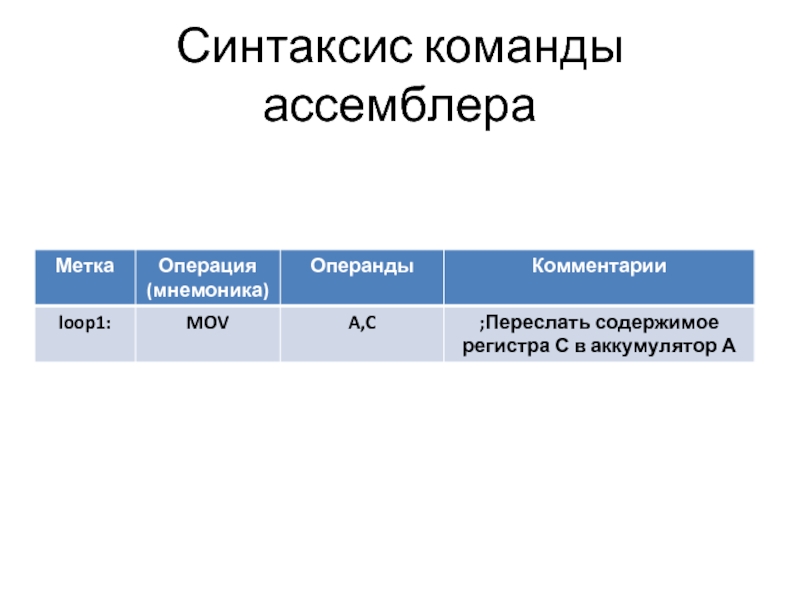

- 5. Синтаксис команды ассемблера
- 6. Формат данных Однобайтовый: общее обозначение в
- 7. Форматы данных Двухбайтовый: общее обозначение в системе

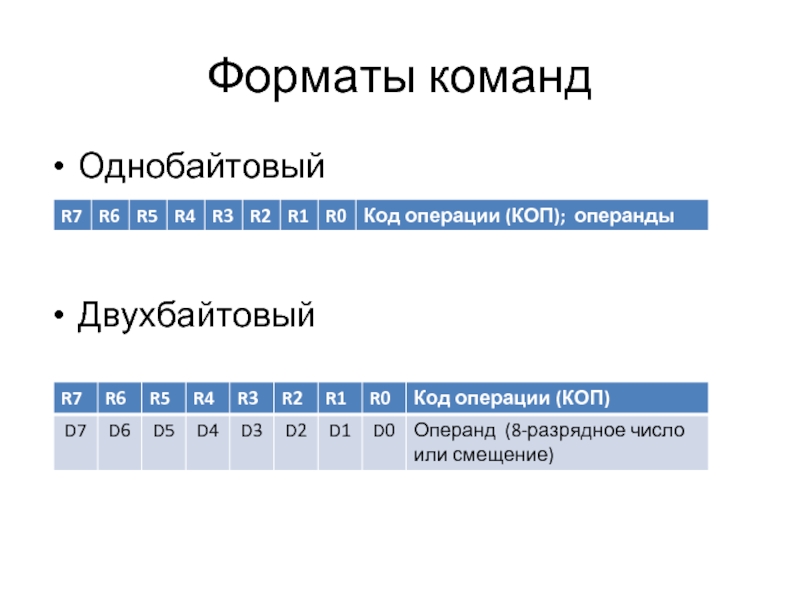

- 8. Форматы команд Однобайтовый Двухбайтовый

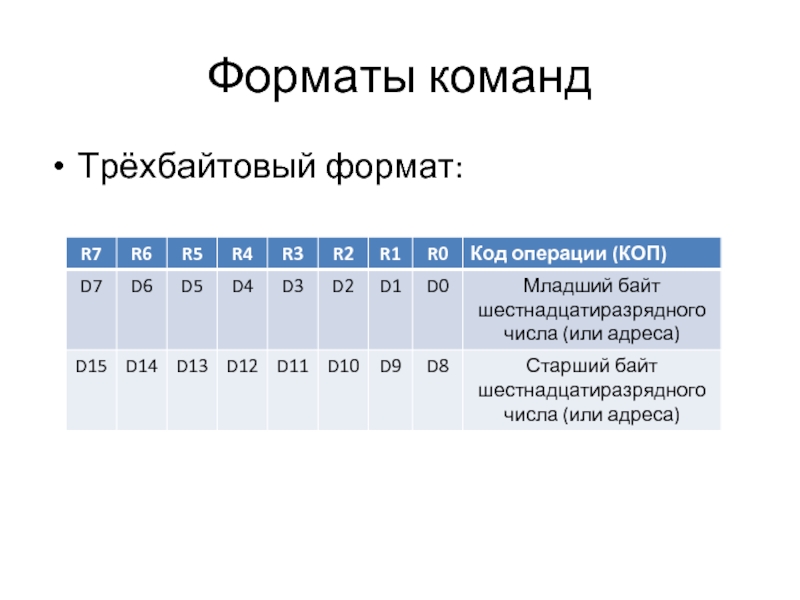

- 9. Форматы команд Трёхбайтовый формат:

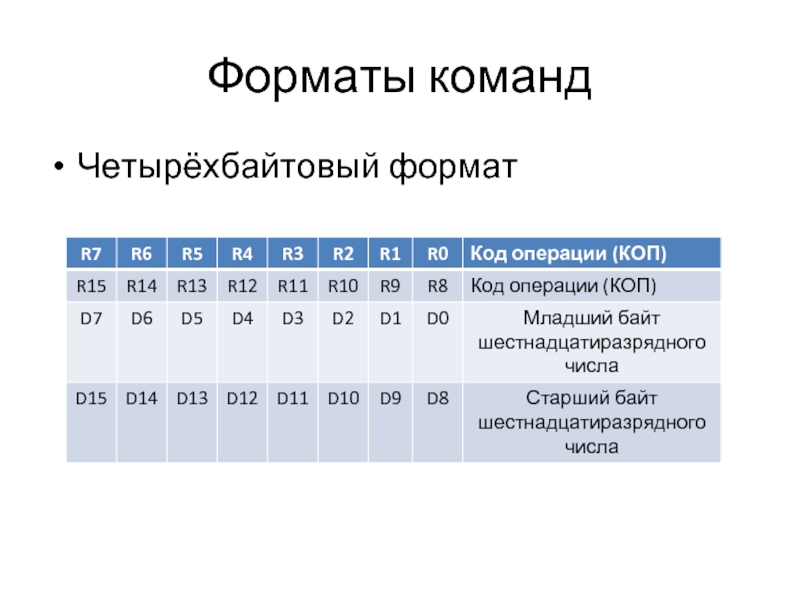

- 10. Форматы команд Четырёхбайтовый формат
- 11. Адресация операндов Непосредственная; Регистровая; Косвенная; Относительная; Индексная; Битовая; Встроенная; Смешанная.
- 12. Система команд Команды пересылки; Арифметические и логические

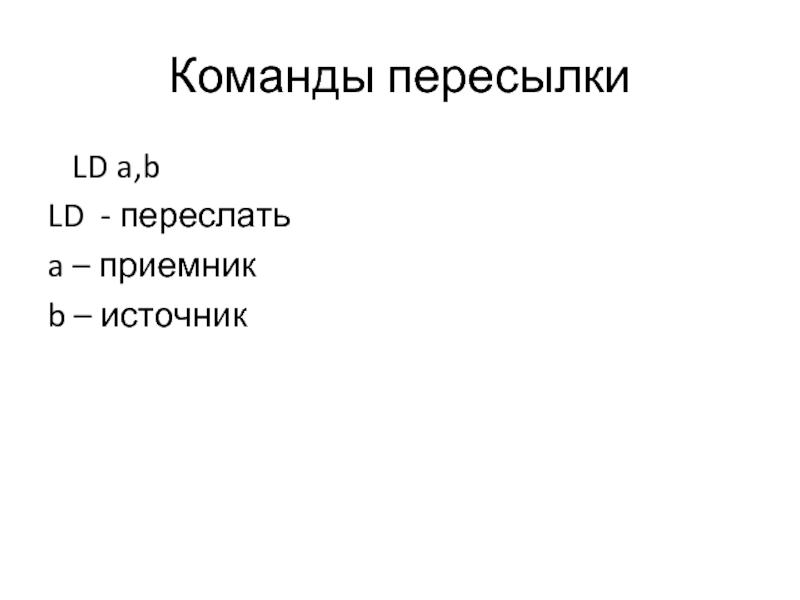

- 13. Команды пересылки LD a,b LD
- 14. Арифметические команды АDD (ADC) – арифметические сложение;
- 15. Логические команды АND – «И» OR –
- 16. Команды переходов JP – переход по адресу
- 17. Команды вызова и возврата CALL – вызов
- 18. Команды ввода-вывода IN – содержимое порта ввода
- 19. Циклические сдвиги RLCA – сдвиг влево содержимого

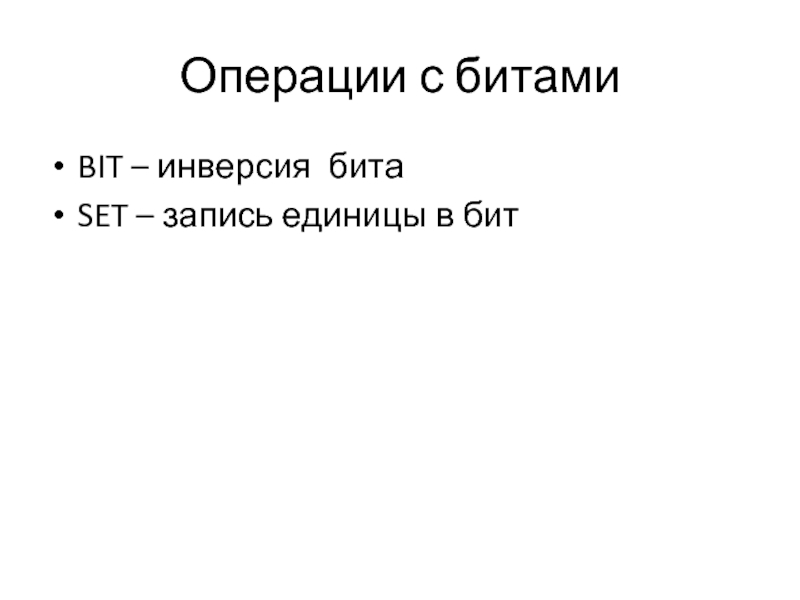

- 20. Операции с битами BIT – инверсия бита SET – запись единицы в бит
- 21. Прочие команды ЕХХ – обмен между

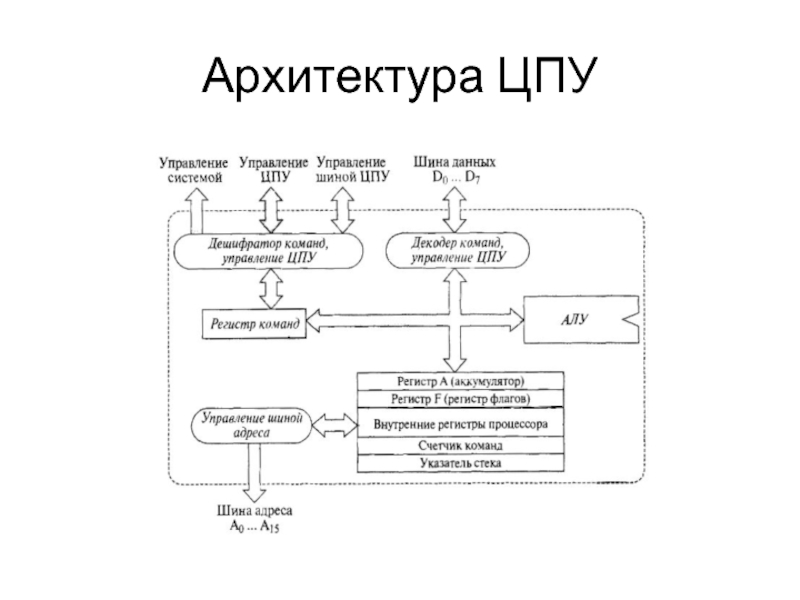

Архитектура ЦПУ
Слайд 1Лекция № 3
Рассматриваемые вопросы:
архитектура ЦПУ; ассемблер; формат данных; формат команд; адресация

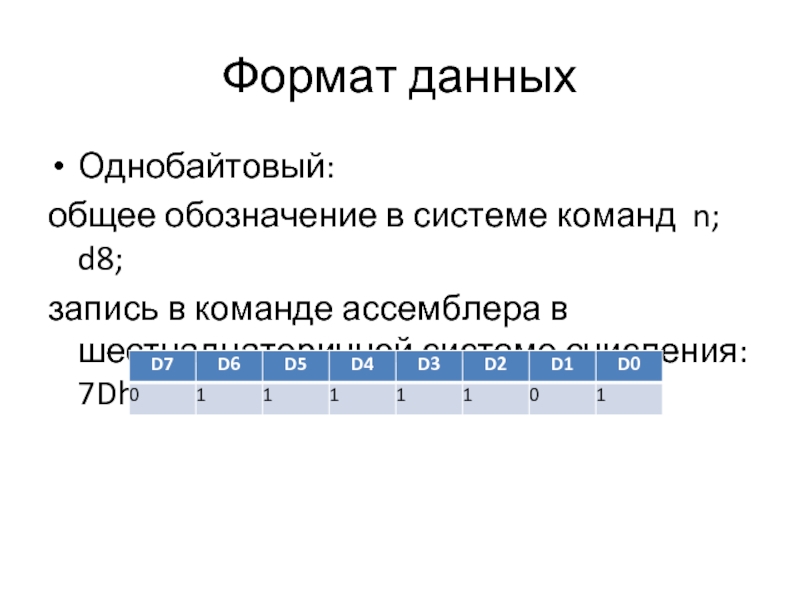

Слайд 6Формат данных
Однобайтовый:
общее обозначение в системе команд n; d8;
запись в команде
ассемблера в шестнадцатеричной системе счисления: 7Dh.
Слайд 7Форматы данных
Двухбайтовый:
общее обозначение в системе команд nn; d16;
запись в команде ассемблера
в шестнадцатеричной системе счисления: 7DЕСh.

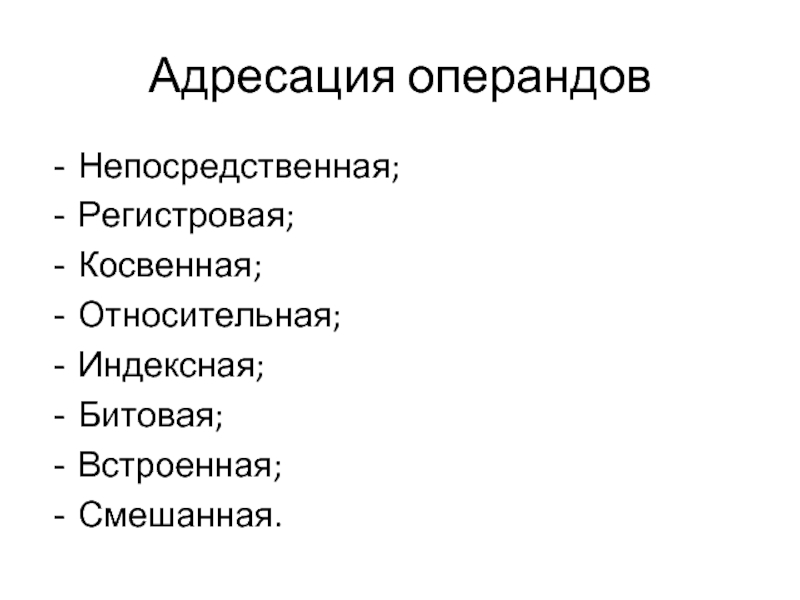

Слайд 11Адресация операндов
Непосредственная;
Регистровая;
Косвенная;
Относительная;
Индексная;
Битовая;
Встроенная;
Смешанная.

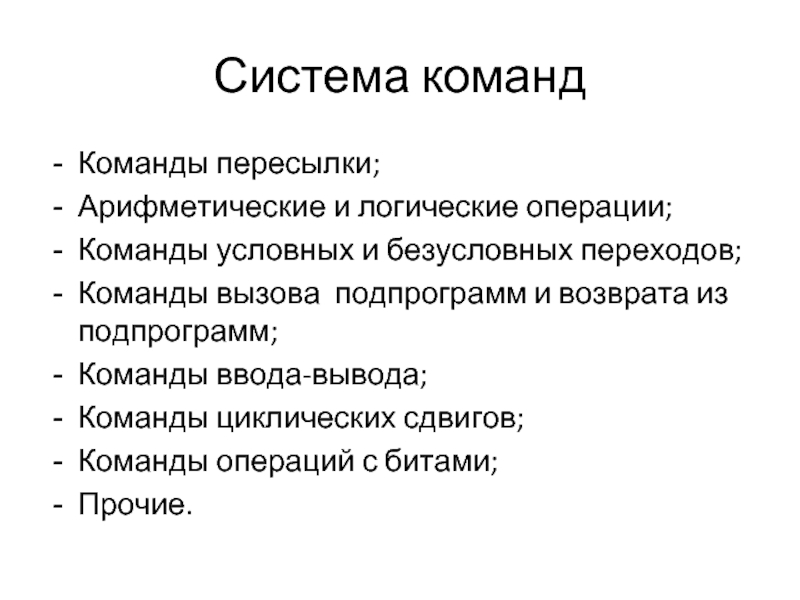

Слайд 12Система команд
Команды пересылки;
Арифметические и логические операции;
Команды условных и безусловных переходов;
Команды вызова
подпрограмм и возврата из подпрограмм;
Команды ввода-вывода;
Команды циклических сдвигов;
Команды операций с битами;
Прочие.
Команды ввода-вывода;
Команды циклических сдвигов;
Команды операций с битами;
Прочие.

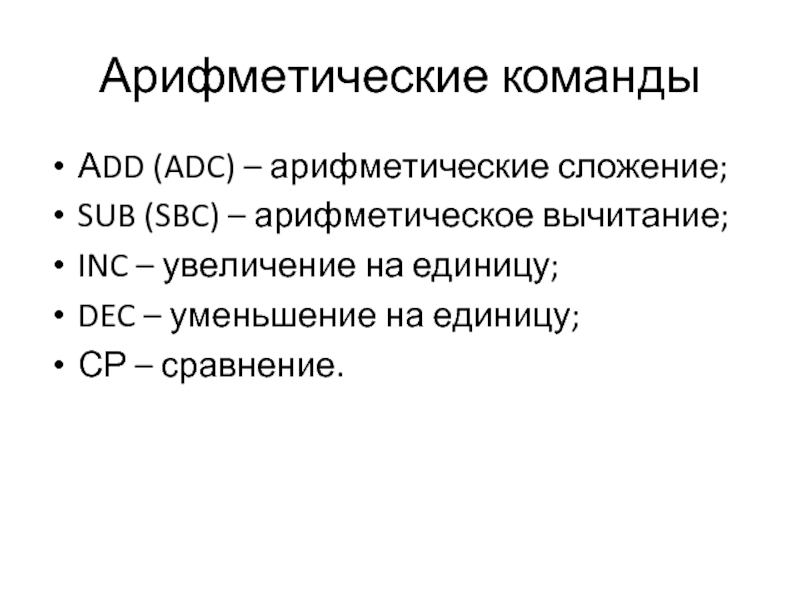

Слайд 14Арифметические команды
АDD (ADC) – арифметические сложение;
SUB (SBC) – арифметическое вычитание;
INC –
увеличение на единицу;
DEC – уменьшение на единицу;
СР – сравнение.
DEC – уменьшение на единицу;
СР – сравнение.

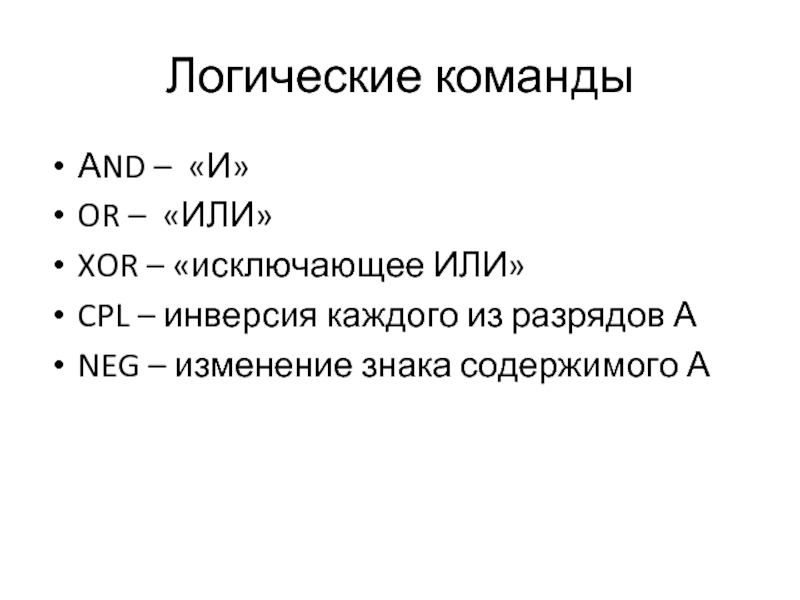

Слайд 15Логические команды
АND – «И»
OR – «ИЛИ»
XOR – «исключающее ИЛИ»
CPL – инверсия
каждого из разрядов А
NEG – изменение знака содержимого А
NEG – изменение знака содержимого А

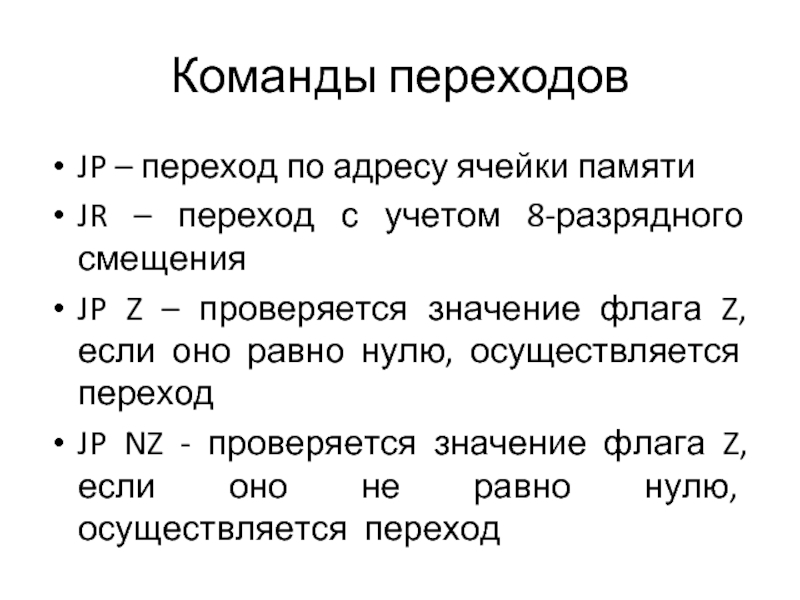

Слайд 16Команды переходов
JP – переход по адресу ячейки памяти
JR – переход с
учетом 8-разрядного смещения
JP Z – проверяется значение флага Z, если оно равно нулю, осуществляется переход
JP NZ - проверяется значение флага Z, если оно не равно нулю, осуществляется переход
JP Z – проверяется значение флага Z, если оно равно нулю, осуществляется переход
JP NZ - проверяется значение флага Z, если оно не равно нулю, осуществляется переход

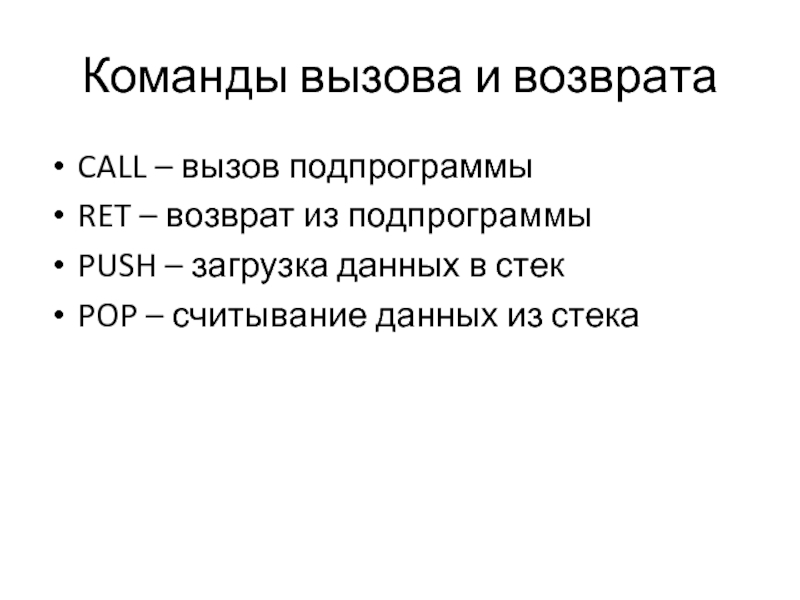

Слайд 17Команды вызова и возврата
CALL – вызов подпрограммы
RET – возврат из подпрограммы
PUSH
– загрузка данных в стек
POP – считывание данных из стека
POP – считывание данных из стека

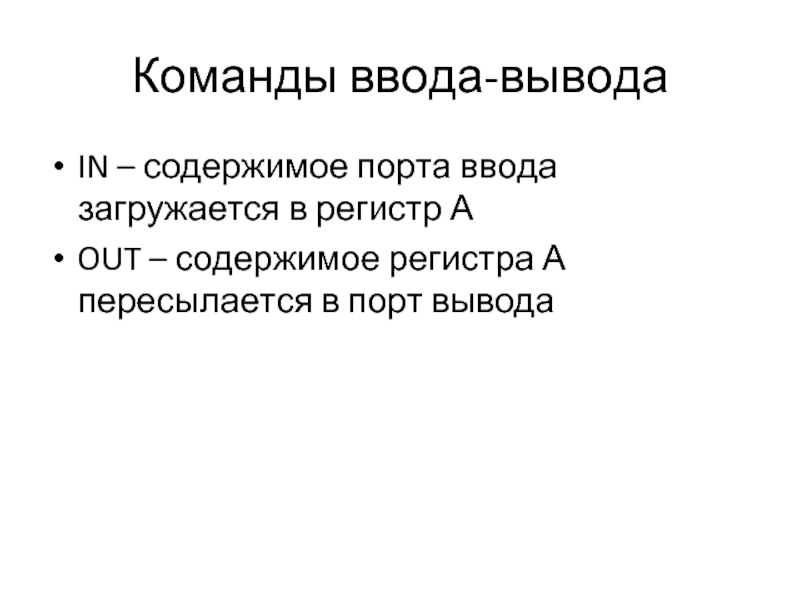

Слайд 18Команды ввода-вывода
IN – содержимое порта ввода загружается в регистр А
OUT –
содержимое регистра А пересылается в порт вывода

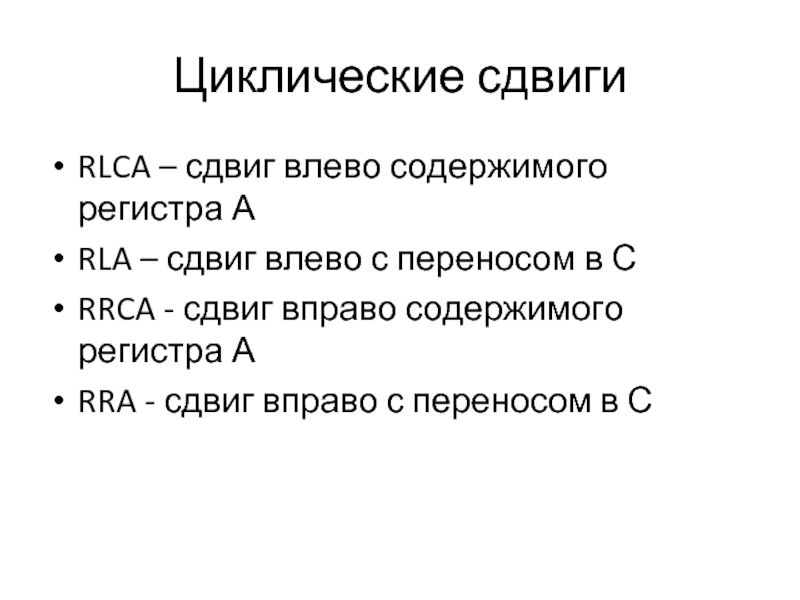

Слайд 19Циклические сдвиги
RLCA – сдвиг влево содержимого регистра А
RLA – сдвиг влево
с переносом в С
RRCA - сдвиг вправо содержимого регистра А
RRA - сдвиг вправо с переносом в С
RRCA - сдвиг вправо содержимого регистра А
RRA - сдвиг вправо с переносом в С

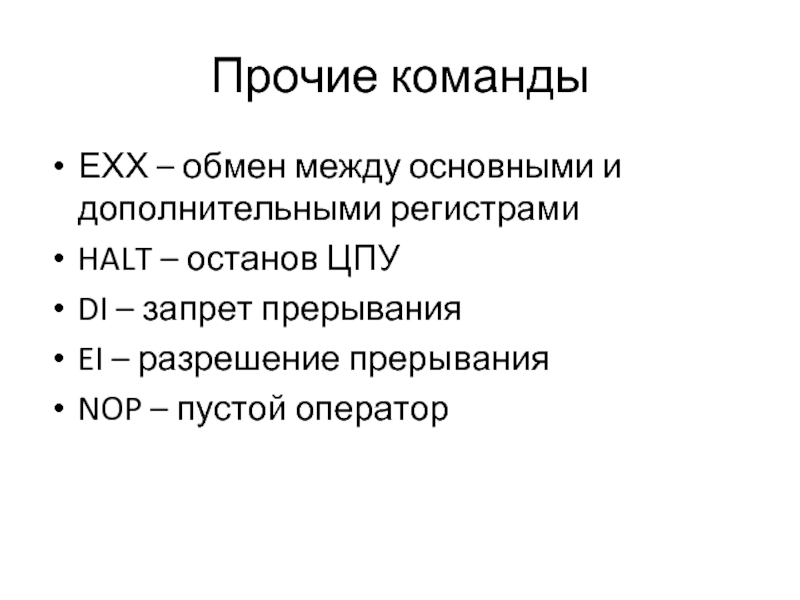

Слайд 21Прочие команды
ЕХХ – обмен между основными и дополнительными регистрами
HALT –
останов ЦПУ
DI – запрет прерывания
EI – разрешение прерывания
NOP – пустой оператор
DI – запрет прерывания
EI – разрешение прерывания
NOP – пустой оператор
