Слайд 1Аппаратно-программный комплекс "БАСТИОН"
Основа для создания интегрированных
систем безопасности
Слайд 2
Преимущества интегрированных систем безопасности (ИСБ)
Автоматическое взаимодействие подсистем и минимизация человеческого фактора;
Снижение
нагрузки на оператора;
Удобство управления, простота настройки;
Протоколирование событий и действий персонала охраны.
Высокая эффективность обнаружения и предупреждения угроз
Технико-экономическая эффективность
Минимизация затрат на создание и обслуживание системы безопасности;
Высокая вероятность обнаружения и локализации чрезвычайных ситуаций;
Большой резерв прочности за счет частичного дублирования функций между подсистемами.
Слайд 3

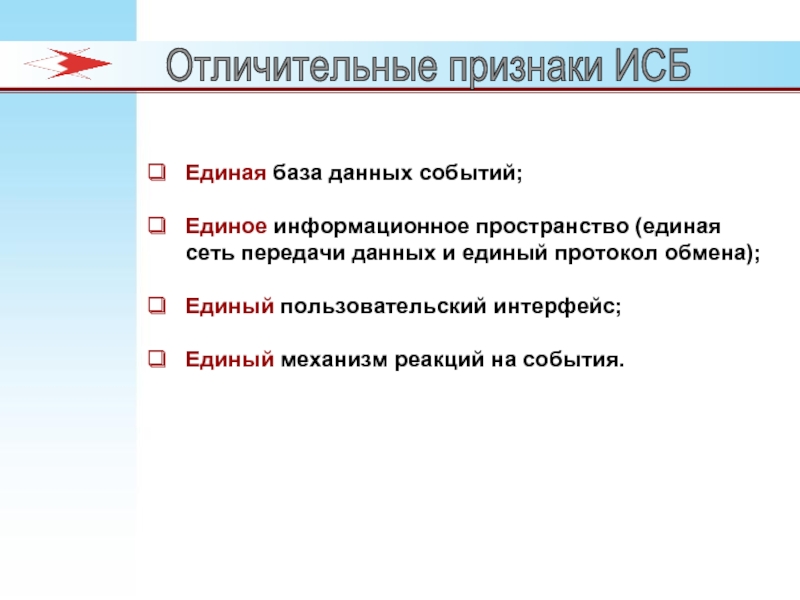

Отличительные признаки ИСБ
Единая база данных событий;
Единое информационное пространство (единая сеть передачи
данных и единый протокол обмена);
Единый пользовательский интерфейс;
Единый механизм реакций на события.
Слайд 5
Системы с релейной интеграцией
Слайд 6
Системы с аппаратной интеграцией
Слайд 7

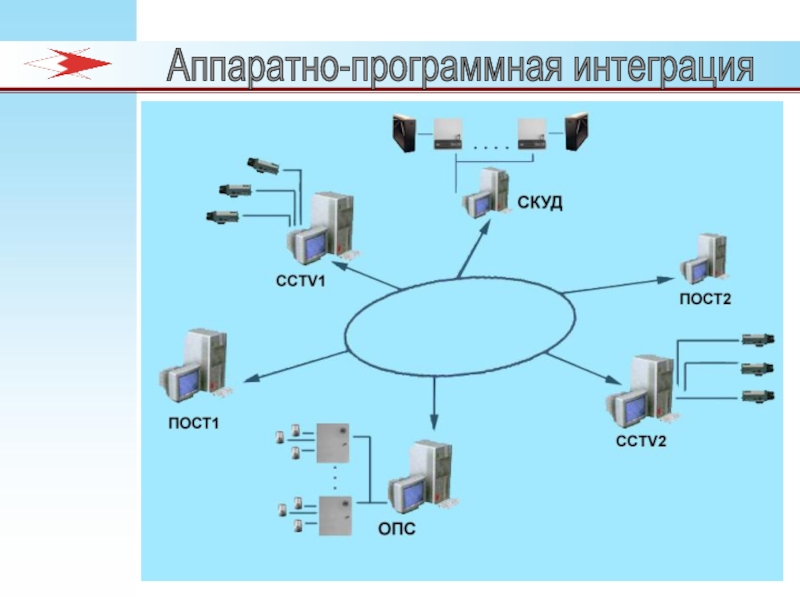

Аппаратно-программная интеграция
Слайд 8
Открытая архитектура систем с аппаратно-программной интеграцией
Объединение оборудования различных производителей в единый
аппаратно-программный комплекс.
Преобразование протоколов обмена приборов в единый протокол системы с помощью специализированных модулей – драйверов оборудования.
Интеграция любого оборудования при наличии документированного протокола или SDK.
Объектно-ориентированная среда управления. Все элементы системы представлены объектами с определенным набором свойств, например, шлейф, дверь, камера.
Слайд 9

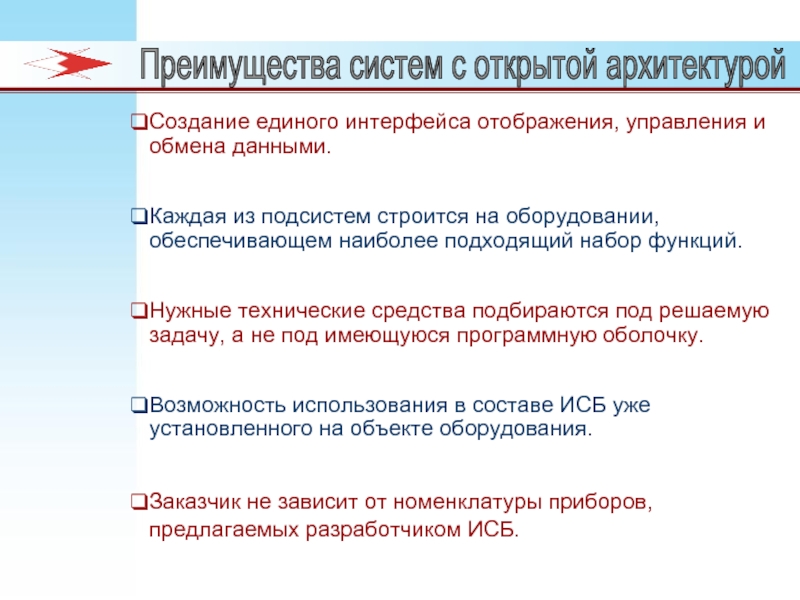

Преимущества систем с открытой архитектурой
Создание единого интерфейса отображения, управления и обмена
данными.
Каждая из подсистем строится на оборудовании, обеспечивающем наиболее подходящий набор функций.
Нужные технические средства подбираются под решаемую задачу, а не под имеющуюся программную оболочку.
Возможность использования в составе ИСБ уже установленного на объекте оборудования.
Заказчик не зависит от номенклатуры приборов, предлагаемых разработчиком ИСБ.
Слайд 10
Основные преимущества
АПК "БАСТИОН" - система с открытой архитектурой
Распределенная структура,
поддержка удаленных филиалов
Цена не зависит от количества оборудования
Большой набор драйверов для приборов известных производителей
Единый интерфейс управления с любого рабочего места
Многоуровневая система разграничения доступа к функциям комплекса
Слайд 11
Основные преимущества
Взаимодействие программных и аппаратных средств
Ядро системы – компьютеры,
объединенные в сеть и находящиеся под управлением ПО АПК «БАСТИОН»
Драйвер прибора – программный модуль, преобразующий протокол прибора во внутренний протокол комплекса
Конвертер интерфейсов – устройство, преобразующее на аппаратном уровне интерфейс прибора в интерфейс RS-232 для подключения этого прибора к компьютеру
Слайд 12
Сетевая система из нескольких компьютеров
Функции компьютеров
Сервер оборудования
Сервер базы данных
Клиент
Слайд 13
Варианты рабочих мест
Сервер оборудования
Любой компьютер в системе, к которому
подключено хотя бы одно аппаратное средство.
Управление приборами выполняется через драйверы, установленные на этом компьютере.
К одному ПК можно подключить до 16 устройств с интерфейсом RS-232 или до 16 магистралей RS-485.
Сервер оборудования может использоваться для мониторинга, настройки и управления всей системой.
Слайд 14
Сервер базы данных
Варианты рабочих мест
Хранит базы данных настроек, пользователей
и событий
Всегда один на весь комплекс
Может совмещать функции сервера оборудования
Должен быть постоянно включен
Слайд 15
Варианты рабочих мест
Клиент
Оборудование не подключается
Для работы необходим
драйвер «Бастион-Сеть»
Может совмещать функции сервера БД
Обеспечивает полное управление комплексом по сети
Слайд 16
Варианты рабочих мест
Видеосервер
Аналогичен серверу оборудования
Объединяет (с помощью драйвера) ядро
АПК «БАСТИОН» с одной из компьютерных систем наблюдения
COM – порты не используются, так как интеграция выполняется на программном уровне
Слайд 17
Варианты рабочих мест
Совмещение функций рабочих мест
В простых системах один
компьютер может выполнять все функции одновременно
Слайд 18
Варианты рабочих мест
Каждое рабочее место обеспечивает:
Отображение до 255 планов
объекта и состояния устройств системы безопасности, автоматическое переключение планов по тревоге с учетом их приоритета.
Управление любым объектом на плане с помощью контекстного меню.
Отображение тревожных и штатных событий в отдельных окнах интерфейса.
Подтверждение тревожных событий оператором с фиксацией времени его реакции.
Звуковое и речевое оповещение оператора о событиях.
Индивидуальные настройки отображения планов для каждого рабочего места.
Идентификацию пользователей по имени и паролю.
Разграничение полномочий по доступу к функциям системы.
Слайд 20
Особенности установки драйверов
Экземпляры драйвера
Каждый драйвер обслуживает один последовательный порт
одного рабочего места.
В системе может быть несколько экземпляров одного драйвера.
Экземпляры драйвера могут находиться как на разных ПК, так и на одном, если однотипные устройства подключены к нескольким COM-портам.
Слайд 21
Ключ аппаратной защиты HASP
Ключ должен стоять на всех рабочих местах
комплекса.
В каждый ключ при заказе прописывается нужный набор драйверов для каждого компьютера в системе.
Если к компьютеру оборудование не подключается, в ключ необходимо прошить драйвер «Бастион-Сеть»
Если на рабочем месте необходимо установить несколько экземпляров драйвера, в ключ достаточно прописать только один.
В процессе работы возможен перенос драйверов между ключами, а также прописывание дополнительных драйверов.
Слайд 22
Просмотр конфигурации ключа
Программа "Менеджер лицензий"
Bastion/HaspProg/LicenseManager.exe
Просмотр списка прошитых драйверов
Перенос драйверов
между ключами
Дописывание новых драйверов
Для переноса и дописывания драйверов необходим код, полученный от производителя.
Слайд 23
Прошивка дополнительных программных модулей
Дополнительные программные модули АПК "БАСТИОН"
Бастион-Отчет
Бастион-Архив
Бастион-Печать пропусков
Бастион-УРВ
(учет рабочего времени)
Бастион-Коммутатор баз данных
Модули прописываются в ключ рабочего места, где предполагается их использование
Слайд 24
Примеры конфигурации ключей
Система на одном компьютере
Прошивка ключа: «Бастион-Сигнал», «Бастион-Видео»,
«Бастион-Elsys», «Бастион-Отчет», «Бастион-УРВ»
Слайд 25

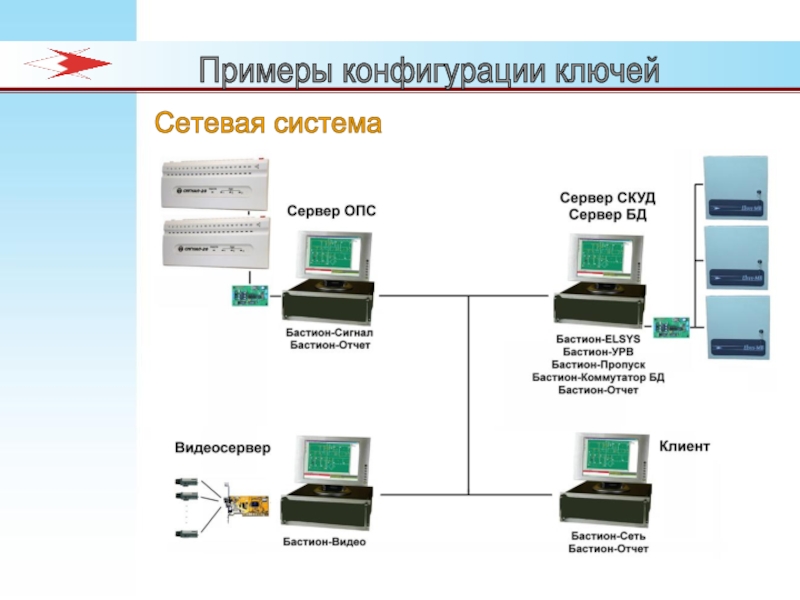

Сетевая система
Примеры конфигурации ключей
Слайд 26
Поддерживаемые аппаратные средства и их драйверы
Системы охранно-пожарной сигнализации
Бастион-С2000
Бастион-Vista
Бастион-Аккорд
Бастион-Рубеж
Бастион-ESA/MESA
Бастион-Notifier
Системы контроля
доступа
Бастион-ELSYS
Бастион-Northern
Бастион-Gate
Системы охраны периметров
Бастион-Intrepid
Аналоговые системы наблюдения
Бастион-Robot
Бастион-Hitron
Бастион-DM
Бастион-AD
Бастион-Sprite
Цифровые системы наблюдения
Бастион-Видео
Бастион-CVS
Бастион-Интеллект
Бастион-Phobos
Бастион-Mitsubishi
Средства управления
Бастион-УЦМ
Слайд 27
Драйвер "Бастион-С2000"
ПКП “Сигнал” 20, 20 сер. 02, 20П;
ПКП с СКД
“С2000-4”;
Пульт “С2000”;
Контроллер двухпроводной линии связи “С2000-КДЛ”;
Клавиатура “C2000-К”;
Блок сигнально-пусковой “С2000-СП1”.
Блок индикации «С2000-БИ»
Поддерживаемые устройства
Слайд 28
Драйверы "Бастион-Vista" и "Бастион-Vista-У"
Поддерживаемые устройства
ПКП “Vista-501/50P/50PLR”;
ПКП “Vista-120”;
ПКП “Vista-128/250”.
Драйвер “Бастион-Vista”
работает с модулем ADEMCO 4100SM позволяет выполнять только мониторинг и протоколирование событий.
При использовании драйвера “Бастион-Vista-У”, кроме перечислен-ных выше возможностей, обеспечивается полное управление режимами охраны и эмуляция пульта 6139 для каждого раздела.
Слайд 29
Драйвер "Бастион-Аккорд"
Системы ОПС на основе ПКП «Аккорд-512»
Обеспечивается полный мониторинг, настройка
и управление режимами охраны
Поддерживаемые устройства
Слайд 30
Драйвер "Бастион-Рубеж"
Поддерживаемые устройства
Системы ОПС на основе ПКП «Рубеж-08»
Обеспечивается полный
мониторинг, настройка и управление режимами охраны
Слайд 31
Драйверы "Бастион-ESA/MESA"
ПКП ESA-1/2/4/6/8
Концентратор MESA
Драйвер «Бастион-ESA» поддерживает только панели ESA.
Драйвер «Бастион-MESA»
дополнительно поддерживает концентратор MESA.
Драйверы обеспечивают мониторинг событий и управление режимами охраны.
Поддерживаемые устройства
Слайд 32
Драйвер "Бастион-Northern"
Контроллеры сетевой СКУД Northern-N1000-II
Поддерживаемые устройства
Слайд 33

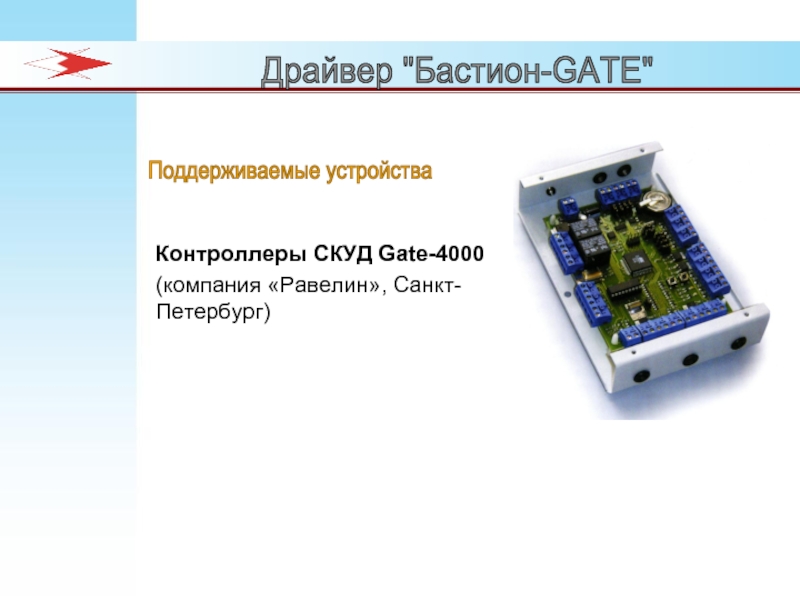

Драйвер "Бастион-GATE"
Контроллеры СКУД Gate-4000
(компания «Равелин», Санкт-Петербург)
Поддерживаемые устройства
Слайд 34
Драйвер "Бастион-ELSYS"
Сетевая СКУД ELSYS на основе контроллеров Elsys-MB,
Elsys-MB-SM
Поддерживаемые устройства
Слайд 35
Драйвер "Бастион-ELSYS"
Основные характеристики СКУД ELSYS
Слайд 36
Драйвер "Бастион-ELSYS"
Сетевой контроллер Elsys-MB-Net
Контроллер позволяет:
Использовать компьютерные сети для
объединения устройств Elsys-MB в единую систему;
Создавать территориально распределённые СКУД с функцией «Глобальный аппаратный антипассбэк» (до 16000 точек доступа) ;
Использовать для обслуживания распределенной СКУД единый сервер оборудования
Слайд 38
Драйвер "Бастион-Номер"
Возможности драйвера
Считывание однострочных государственных регистрационных знаков транспортных средств различных
государств;
Поиск считанных регистрационных знаков в базах данных;
Формирование сигнала при совпадении регистрационного знака с записью в какой-либо из баз данных (показ изображения идентифицированного транспортного средства, звуковая сигнализация и текстовое сообщение);
Сохранение в БД считанных регистрационных знаков (с указанием даты, времени фиксации, а также изображения транспортного средства);
Формирование отчетов по различным признакам;
Вывод на печать изображения и номера зафиксированного транспортного средства;
Управление исполнительными устройствами (светофор, шлагбаум и т.д.).
Слайд 39
Драйвер "Бастион-Intrepid"
Возможности драйвера
Поддержка до 8 процессорных модулей системы на
один порт RS232 (до 3,2 км периметра на один порт, всего до 16 портов).
Отображение состояния периметра на графическом плане объекта.
Отображение места нарушения с точностью до 3 м.
Автоматическое взаимодействие с другими подсистемами безопасности, интегрированными в АПК Бастион.
Слайд 40

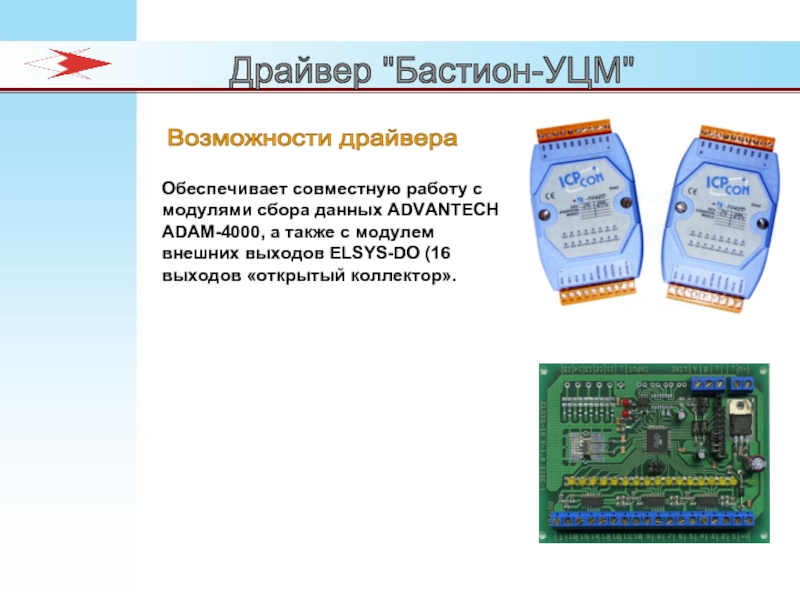

Драйвер "Бастион-УЦМ"
Возможности драйвера
Обеспечивает совместную работу с модулями сбора данных
ADVANTECH ADAM-4000, а также с модулем внешних выходов ELSYS-DO (16 выходов «открытый коллектор».
Слайд 41
Драйверы аналоговых систем видеонаблюдения
Перечень драйверов
Возможности драйверов
Бастион-Robot
Бастион-Hitron
Бастион-DM
Бастион-AD
Бастион-Sprite
Поддержка управления всеми
основными режимами мультиплексора (выбор телекамеры, конфигурация и тип полиэкранного отображения, включение/выключение режима просмотра записи и т. п.).
Автоматический вывод заданных телекамер на мониторы мультиплексора по событиям от других драйверов (ОПС, СКУД).
Использование ПК в качестве удаленной клавиатуры мультиплексора.
Слайд 42
Драйверы цифровых систем наблюдения
Бастион-Видео
Бастион-CVS
Слайд 43
Драйверы цифровых систем наблюдения
Бастион-Фобос
Бастион-Интеллект
Слайд 44
Просмотр текущего и архивного изображения по всем каналам на любом рабочем
месте;
Управление телекамерами с помощью интерактивных пиктограмм;
Управление поворотными устройствами телекамер вручную и по событию;
Протоколирование событий, в частности - обнаружение движения, включение/отключение записи, пропадание/восстановление видеосигнала;
Просмотр архива с синхронной привязкой к отчёту по событиям;
Передача информации о конфигурации системы в АПК «Бастион»;
Автоматическое управление видеосистемой по событиям, в частности, вывод изображений зон, ближайших к тревожной, управление записью.
Драйверы цифровых систем наблюдения
Основные возможности
Слайд 45
Возможности драйвера
Драйвер "Бастион-Mitsubishi"
Просмотр «живого видео»;
Просмотр архивов;
Управление режимами работы, в
том числе по событиям в других подсистемах комплекса.
