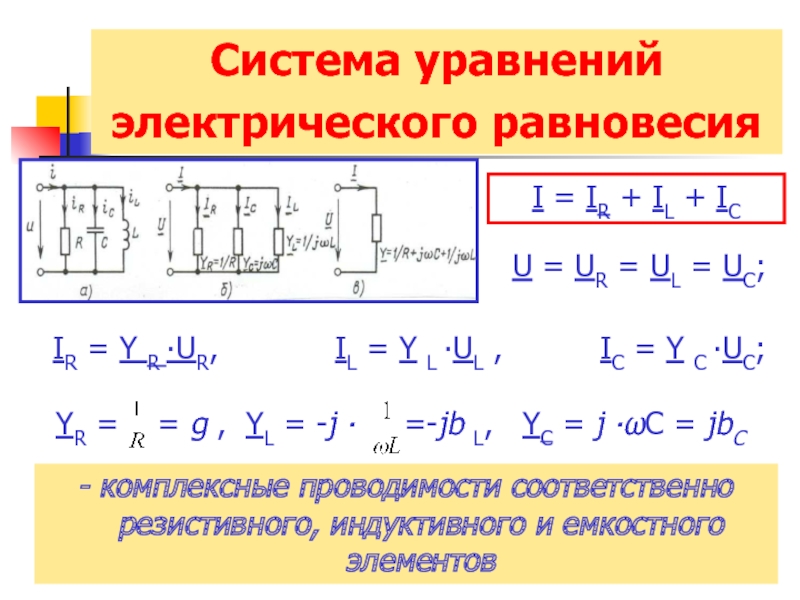

U = UR = UL = UC;
YR = = g , YL = -j ∙ =-jb L, YC = j ∙ωC = jbC
- комплексные проводимости соответственно резистивного, индуктивного и емкостного элементов

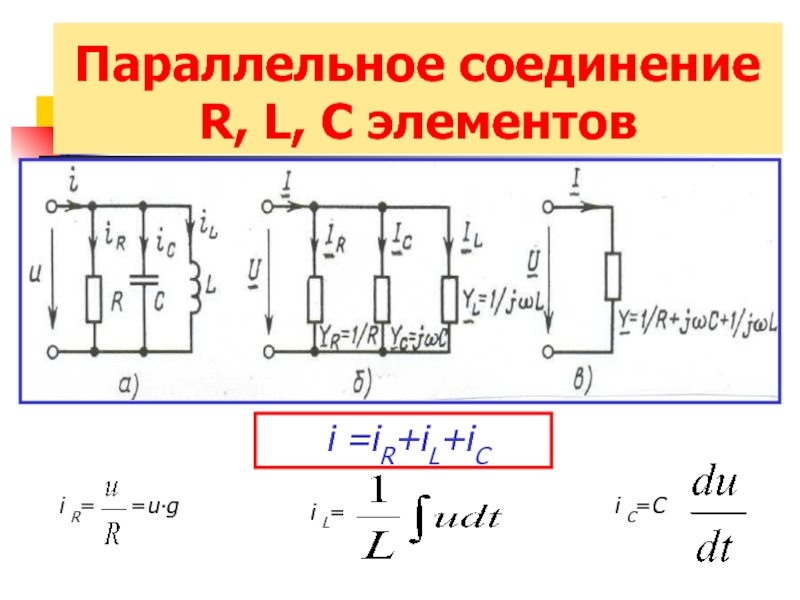

где Y = YR + YL + YC - комплексная проводимость RLC-цепи, равная сумме комплексных проводимостей входящих в цепь идеализированных элементов
Комплексная проводимость параллельной RLC-цепи не зависит от амплитуды (действующего значения) и начальной фазы внешнего воздействия, а определяется только параметрами входящих в цепь элементов и частотой внешнего воздействия
Y = y ∙e
y = =
ν = arctg = arctg
Вывод: характер проводимости, а, следовательно, и характер сопротивления цепи зависит от соотношения индуктивной и емкостной проводимостей.
υ < 0, φ > 0
Выводы:
- напряжение опережает ток источника;
- цепь имеет индуктивный характер;
- цепь работает в активно-индуктивном режиме.

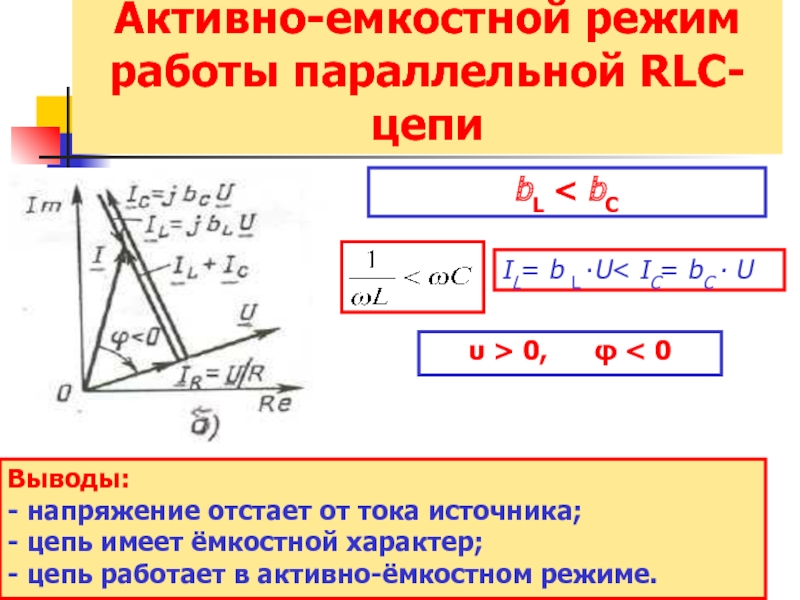

υ > 0, φ < 0
Выводы:
- напряжение отстает от тока источника;
- цепь имеет ёмкостной характер;
- цепь работает в активно-ёмкостном режиме.
υ = 0, φ = 0
Выводы:- индуктивный и емкостной токи полностью компенсируют друг друга, в результате чего ток через резистивный элемент равен току источника и совпадает по фазе с напряжением;
- проводимость цепи имеет чисто резистивный характер;
- цепь работает в режиме резонанса токов.
