Слайд 1
Текст слайда:

Развитие биогазовых технологий и возможности переработки органических отходов предприятий Украины для производства биогаза


Матвеев Ю.Б.

НТЦ Биомасса
ИТТФ НАН Украины

Второй международный
ENERGY INDUSTRY FORUM
.
30 июня 2011, Киев


Слайд 2
Текст слайда:

Почему биогаз? Основные способы производства и возможные виды сырья для производства биогаза/биометана
Тенденции развития биогазовых технологий в Европейском Союзе и мире в целом.
Существующие биогазовые проекты в сельском хозяйстве, промышленности и муниципальном хозяйстве Украины
Потенциал производства биогаза из отходов растениеводства, животноводства и пищевой промышленности в Украине.
Возможности производства биогаза с учетом эффективного использования потенциала сельскохозяйственных земель в Украине
Описание возможных сценариев развития биогазовых технологий в Украине
Технико-экономические показатели биогазовых установок (БГУ):
БГУ фермерского типа как очистные сооружения;
производство товарной электроэнергии с использованием зеленого тарифа
производство биометана в качестве заменителя природного газа.
Почему украинские фермеры не устанавливают БГУ?
Несколько заключительных замечаний о барьерах, перспективах, разработке стратегии развития, необходимости определения целей и методах их достижения.

Структура презентации


Слайд 3
Текст слайда:

Альтернативы производства биогаза/биометана

Биогаз – смесь метана (СН4) и углекислого газа (СО2)

Биогазовые технологии – активно чистые, производство возобновляемого источника энергии и переработка отходов


Слайд 4
Текст слайда:

Что можно переработать в биогаз?

Навоз, помет
Растительные остатки при уборке урожая (ботва, некондиционный урожай)
Солома зерновых
Садовые отходы (трава, обрезки кустов, некондиционный урожай)
Фруктовые выжимки
Солодовая и хмелевая дробина
Свекольный жом
Спиртовая барда
Осадки сточных вод
Сточные воды предприятий мясо-молочной промышленности
Жировые флото-шламы
Жировые отходы цехов забоя животных
Кукуруза на силос, мискантус, сорго, клевер и др.
Пищевые отходы консервных заводов
Водная растительность
Сточные воды картонно-бумажных предприятий
Абсорберы и фильтры органических загрязнений
Листва


Слайд 5
Текст слайда:

Сырье для производства биогаза/биометана

Отходы сельского хозяйства (животноводство и растениеводство)
Отходы пищевой промышленности (жидкие и твердые)
Муниципальный сектор
Органическая фракция ТБО
Сточные воды
Свалки и полигоны ТБО
Энергетические культуры
Силос кукурузы, зерновые, смешанная зеленая масса
Биомасса с высоким содержанием лигноцеллюлозы


Слайд 6
Текст слайда:

Потенциал производства биотоплив в сельском хозяйстве


Слайд 7
Текст слайда:

Производство биогаза в ЕС (2007)

Полигоны ТБО

Сточные воды

Другие отходы

С/х биогаз

Централизованные биогазовые станции

метанизация ТБО

промышленные отходы

1 т. н.э =1233 м3 ПГ


Слайд 8
Текст слайда:

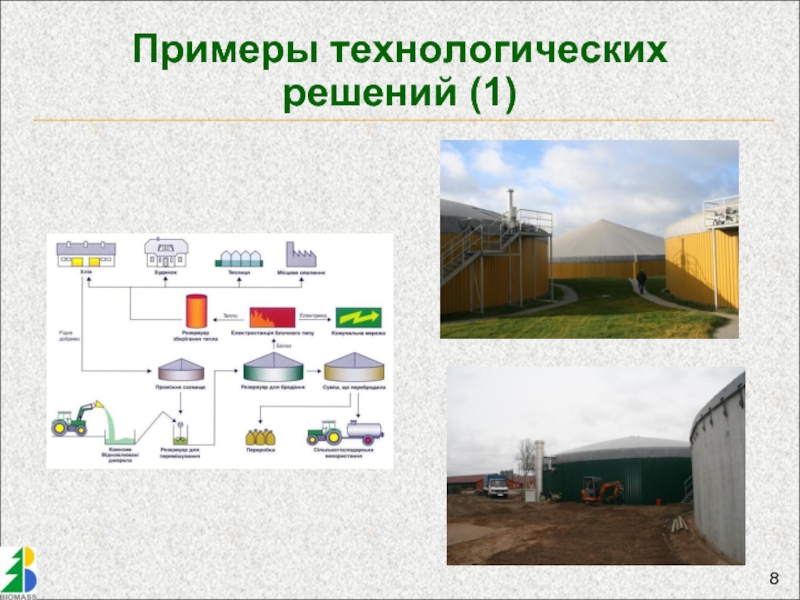

Примеры технологических решений (1)


Слайд 9
Текст слайда:

Примеры технологических решений (2)


Слайд 10
Текст слайда:

Примеры технологических решений (3)


Слайд 11
Текст слайда:

Примеры технологических решений (4)


Слайд 12
Текст слайда:

Существующие проекты БГУ в сельском хозяйстве Украины


Слайд 13
Текст слайда:

Существующие проекты БГУ в промышленности и муниципальном хозяйстве Украины


Слайд 14
Текст слайда:

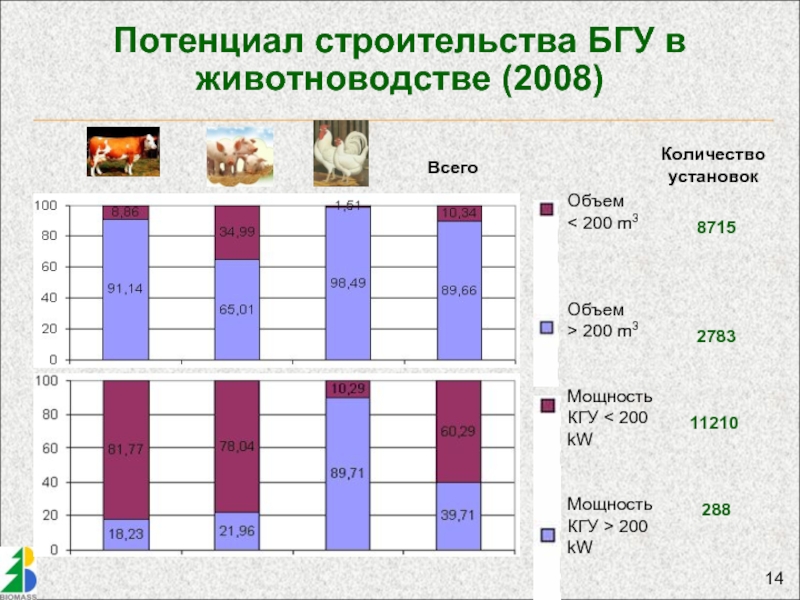

Потенциал строительства БГУ в животноводстве (2008)

Всего

Количество установок

8715




2783



11210



288

Объем < 200 m3



Объем > 200 m3


Мощность КГУ < 200 kW


Мощность КГУ > 200 kW


Слайд 15
Текст слайда:

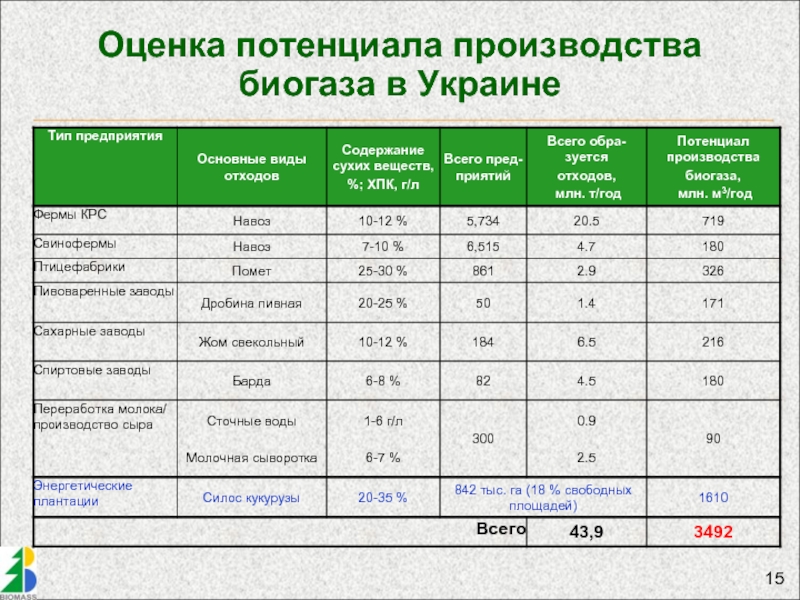

Оценка потенциала производства биогаза в Украине


Слайд 16
Текст слайда:

Сценарии использования с/х земель

Общая площадь – 27.1 млн га Свободная площадь – 3.9 млн га


Слайд 17
Текст слайда:

Потенциал получения биогаза для различных сценариев, млн м3 СН4


Слайд 18
Текст слайда:

6.9 млн тонн н.э. (8 500 млн м3 СН4)

Общий потенциал получения биогаза с учетом использования с/х земель


Слайд 19
Текст слайда:

Возможные варианты развития биогазовых технологий

Проектирование и строительство очистных сооружений животноводческих предприятий на базе анаэробного сбраживания. По желанию заказчика предусматривается использование многокомпонентных субстратов для увеличения выхода биогаза с использованием на собственные нужды предприятия

2. Проектирование и строительство крупных биогазовых комплексов, сбраживание силоса кукурузы или другой зеленой массы:

с последующим производством и продажей электроэнергии по зеленому тарифу
с последующим получением биометана и использованием с качестве заменителя природного газа


Слайд 20
Текст слайда:

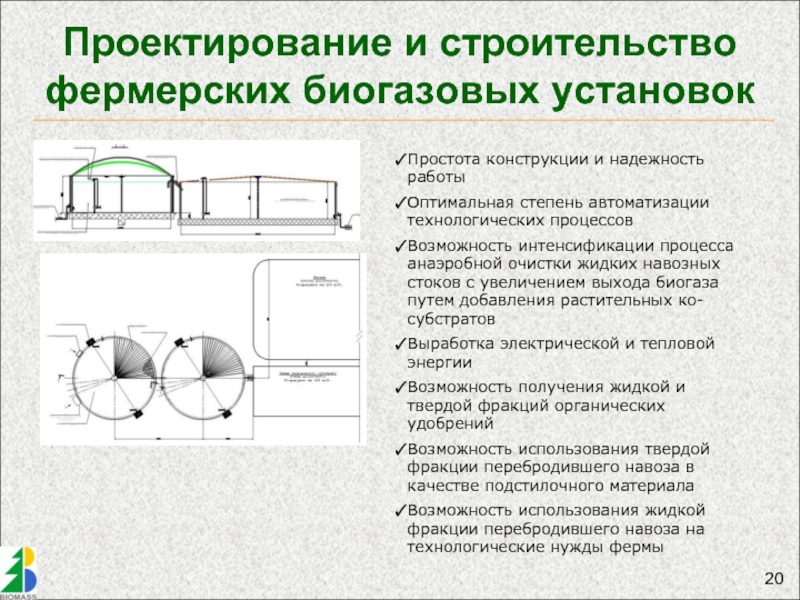

Простота конструкции и надежность работы
Оптимальная степень автоматизации технологических процессов
Возможность интенсификации процесса анаэробной очистки жидких навозных стоков с увеличением выхода биогаза путем добавления растительных ко-субстратов
Выработка электрической и тепловой энергии
Возможность получения жидкой и твердой фракций органических удобрений
Возможность использования твердой фракции перебродившего навоза в качестве подстилочного материала
Возможность использования жидкой фракции перебродившего навоза на технологические нужды фермы

Проектирование и строительство фермерских биогазовых установок


Слайд 21
Текст слайда:

Технико-экономические показатели биогазовых установок (вариант 1)


Слайд 22
Текст слайда:

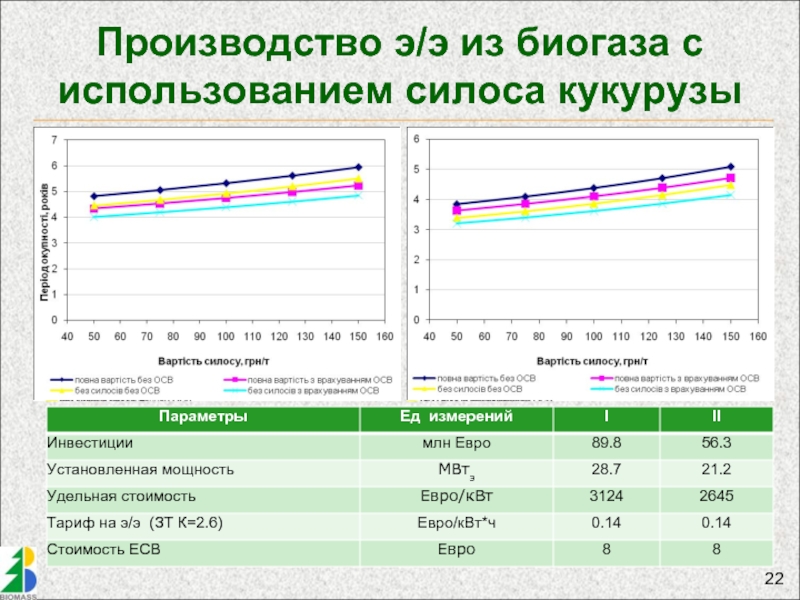

Производство э/э из биогаза с использованием силоса кукурузы


Слайд 23
Текст слайда:

Производство биометана с использованием силоса кукурузы


Слайд 24
Текст слайда:

Почему украинские фермеры не устанавливают БГУ?

Большие инвестиции при относительно длинных периодах окупаемости
Низкая банковская активность при недостатке собственных финансовых ресурсов
Несформированный рынок
Зеленые тарифы не работают для биогаза
Потенциальные проблемы с подключением к сетям
Неопределенность стимулов – переработка отходов или производство энергии
Киото протокол после 2012 года?
Отсутствие государственной поддержки
Отсутствие стратегии развития ВИЭ на уровне государства
Стратегия необходима, поскольку производство энергии не фермерский бизнес


Слайд 25
Текст слайда:

Заключительные замечания

Проблема внедрения биогазовых технологий не является технической, существуют законодательные, организационные и финансовые барьеры
Что нужно делать?
Разработка стратегии развития
Разработка моделей развития с учетом вариантов использования имеющегося потенциала
Определение приоритетов
Внутренний рынок/экспорт
Продовольствие/энергия
Определение целей, обязательных для исполнения (например, 2020 – 10%, 2030 – 20%)
Определение механизмов достижения целей
Зеленые тарифы, целевое финансирование, улучшение инвестиционного климата, налоговые каникулы, действенное экологическое законодательство и др.
Контроль за выполнением




Слайд 26
Текст слайда:

Спасибо за внимание

Yuri Matveev
E-mail: mtv@biomass.kiev.ua
www.biomass.kiev.ua


Тel./Fax: +38 (044) 223 55 86
p/o box 66, Kiev, 03067
Ukraine
