Закон Ома для участка цепи презентация
Содержание
- 1. Закон Ома для участка цепи
- 2. Цель урока: установить зависимость между
- 3. Актуализация знаний. Что такое электрический ток? Что
- 4. Георг Ом (1787-1854) Родился 16
- 5. Как зависит сила тока в
- 6. Сила тока прямо пропорциональна напряжению I, А
- 7. Как зависит сила тока в
- 8. Зависимость силы тока от сопротивления Сила тока
- 9. Сила тока в участке цепи
- 10. Решим задачу На рисунке изображены графики зависимости
- 11. Домашнее задание § 44, упр. 19 (1 - 3)
Цель урока: установить зависимость между силой тока, напряжением на участке цепи и сопротивлением этого участка.

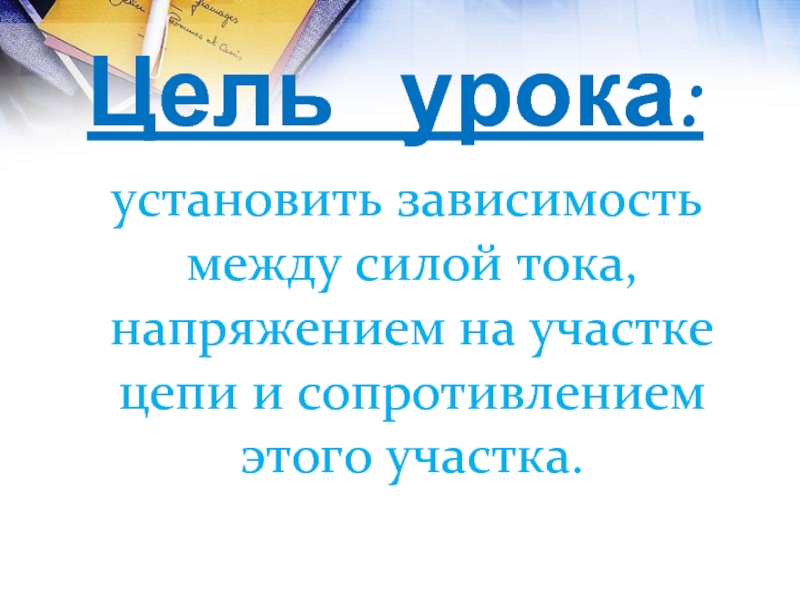

Слайд 2Цель урока:
установить зависимость между силой тока, напряжением на участке
цепи и сопротивлением этого участка.

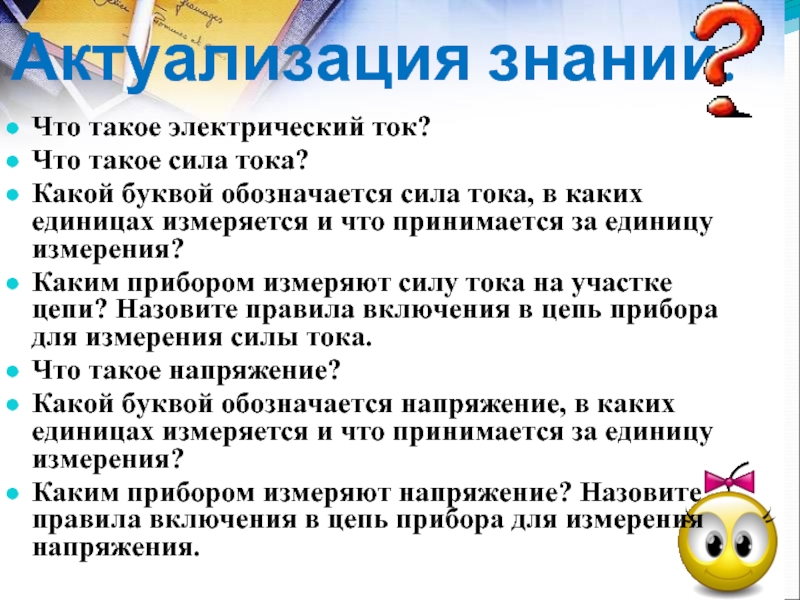

Слайд 3Актуализация знаний.
Что такое электрический ток?
Что такое сила тока?
Какой буквой обозначается сила
тока, в каких единицах измеряется и что принимается за единицу измерения?
Каким прибором измеряют силу тока на участке цепи? Назовите правила включения в цепь прибора для измерения силы тока.
Что такое напряжение?
Какой буквой обозначается напряжение, в каких единицах измеряется и что принимается за единицу измерения?
Каким прибором измеряют напряжение? Назовите правила включения в цепь прибора для измерения напряжения.
Каким прибором измеряют силу тока на участке цепи? Назовите правила включения в цепь прибора для измерения силы тока.
Что такое напряжение?
Какой буквой обозначается напряжение, в каких единицах измеряется и что принимается за единицу измерения?
Каким прибором измеряют напряжение? Назовите правила включения в цепь прибора для измерения напряжения.
Слайд 4
Георг Ом (1787-1854)
Родился 16 марта 1787 года в семье слесаря. Георг
учился сначала в гимназии, а потом в университете. Свою научную деятельность начал с ремонта приборов и изучения научной литературы. Создание первого гальванического элемента открыло перед физиками новую область исследований, и Ом сделал важнейший шаг на пути создания теории электрических цепей. В 1825 году он представил научному миру плоды своего труда в виде статьи, которую озаглавил “Предварительное сообщение о законе, по которому металлы проводят электричество”. Сейчас это сообщение мы называем законом его имени. В честь этого ученого также названа единица сопротивления.
Слайд 5

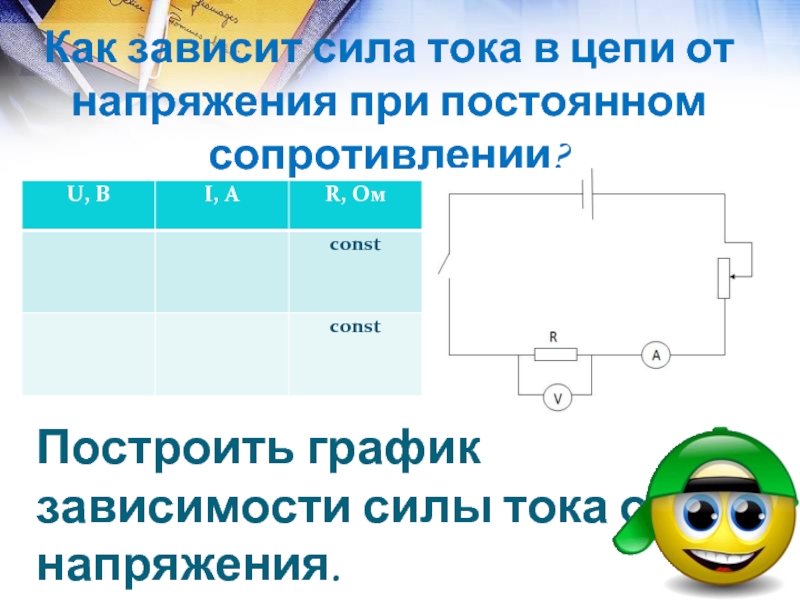

Как зависит сила тока в цепи от напряжения при постоянном сопротивлении?
Построить
график зависимости силы тока от напряжения.
Слайд 6Сила тока прямо пропорциональна напряжению
I, А
0,2
0,8
0,6
0,4
0
U, B
2
4
6
8
Линейная зависимость или
прямая пропорциональность
I ~
U
Зависимость силы тока от напряжения
Слайд 7

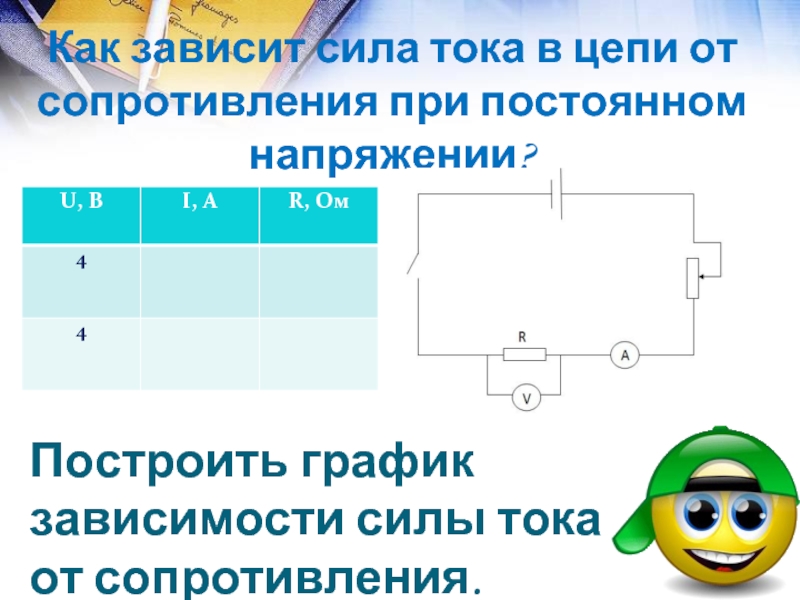

Как зависит сила тока в цепи от сопротивления при постоянном напряжении?
Построить
график зависимости силы тока от сопротивления.
Слайд 8Зависимость силы тока от сопротивления
Сила тока обратно пропорциональна сопротивлению
I,А
R,Ом
1
График – ветвь
гиперболы
обратная пропорциональность
обратная пропорциональность
R
~
I
1
10
5
0,8
4
0,4
0
U - const
Слайд 9
Сила тока в участке цепи прямо пропорциональна напряжению на концах этого
участка и обратно пропорциональна его сопротивлению.
Закон Ома для участка цепи
U
R
I
Мой университет – www.moi-mummi.ru
Слайд 10Решим задачу
На рисунке изображены графики зависимости силы тока от напряжения для
двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?
