Частотное планирование сети цифрового телевещания презентация

ЭФИРНОЕ ТЕЛЕВИДЕНИЕ В УКРАИНЕ: ЕСТЬ РЕШЕНИЕ?»
27 января 2011
Киев, Украина

Частотное планирование сети
цифрового телевещания

13 странах Европы отключено аналогове наземное вещание

8 цифровых зонах

експлуатацію (в повному обсязі) багатоканальних телемереж МХ-1, MX-2, MX-3, MX-5 у стандарті DVB-T (MPEG-4).
Забезпечення трансляції в багатоканальній телемережах МХ-1, MX-2, MX-3, MX-5 у стандарті DVB-T (MPEG-4) не менш як 8 телепрограм, які будуть визначені в подальшому Національною радою України з питань телебачення і радіомовлення.
Забезпечення цілодобового телемовлення не менш як 95 % населення України в багатоканальних телемережах у стандарті DVB-T (MPEG-4).
Забезпечення відповідності технічних параметрів багатоканальних телемереж у стандарті DVB-T (MPEG-4) діючим стандартам та технічним умовам.
Забезпечення безкоштовного доступу населення до багатоканальних телемереж у стандарті DVB-T (MPEG-4).
Погодження з Національною радою типової угоди провайдера програмної послуги багатоканальних телемереж у стандарті DVB-T (MPEG-4) з правовласниками програм.
Дополнение - выдача 175 частотных присвоений в каждом городе в каждом из четырех MX – всего 700 частотных присвоений

Решения Национального совета по телевидению и
радиовещанию от 08.12.2010

MX3, MX5

MX5

SFN vs. MFN?
Какие параметры присвоений (ЭИМ, высота подвеса антенны)
Какие параметры приема (поляризация, режим приема)
Какие параметры передачи (модуляция, кодирование, GI)
Сколько времени будет происходить международная координация выданных присвоений*

*В примечании к таблице выданных частот указано что их значения могут меняться по результатам международной координации

частотных присвоений

Сигнал: DVB-T, ЭИМ 44 дБВт, Ha = 240 м
64-QAM 3/4 GI=1/8
Emin – 54.2 дБмкВ/м (ETSI TR 101 190)
Приемная антенна – 10 м, Кg - 12 дБи

Пример: SFN 22 – Харьков

Помеха: от DVB-T на аналоговое вещание

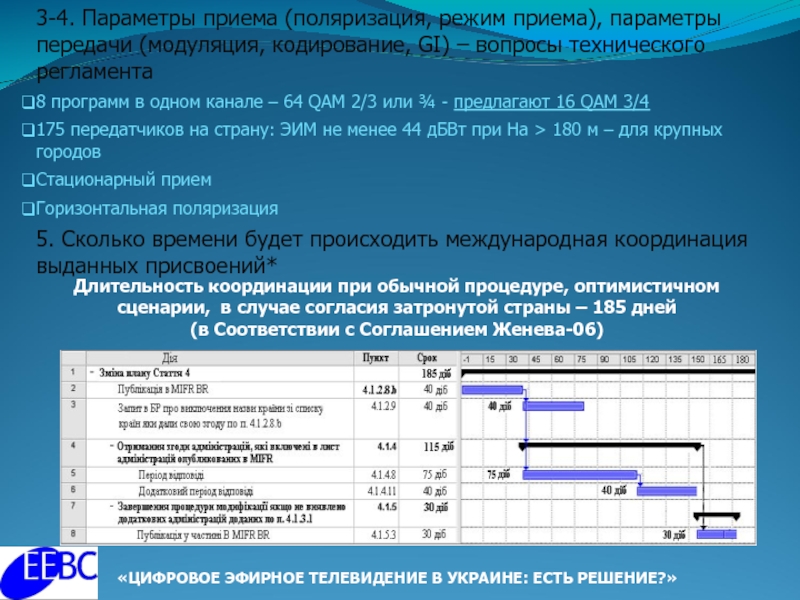

приема), параметры передачи (модуляция, кодирование, GI) – вопросы технического регламента
8 программ в одном канале – 64 QAM 2/3 или ¾ - предлагают 16 QAM 3/4
175 передатчиков на страну: ЭИМ не менее 44 дБВт при Ha > 180 м – для крупных городов
Стационарный прием
Горизонтальная поляризация
5. Сколько времени будет происходить международная координация выданных присвоений*

Длительность координации при обычной процедуре, оптимистичном сценарии, в случае согласия затронутой страны – 185 дней
(в Соответствии с Соглашением Женева-06)

(61-69 ТВК)

I Фаза цифрового дивиденда
790-862 МГц (61-69 ТВК)

В ITU ведутся исследования в соответствии с п. 1.17 ВКР-12

полосы 790-862 МГц для подвижной службы”
ECC Report 142 принят ЕСС СЕРТ в 2010 году
ограничения на использование Плана Женева-06 в полосе 790-862 МГц может привести к потере одного или нескольких радиовещательных покрытий
ключевым фактором в определении дополнительной емкости в Плане является определение районов, в которых можно использовать те же самые частотные каналы и принятие технических мер для их совместной работы. Это требует локальные измерения в районах, где в результате расчетов прогнозируются помехи
принятие дополнительных ограничений на требуемые защитные отношения позволяет уменьшить расчетную помеху и увеличить емкость спектра.
использование новых вещательных сетей (DVB-T2) также позволяет увеличить емкость сети, а также повысить помехоустойчивость.

ТВК)

Некоторые операторы и компании уже высказались за
Ericsson
T-Mobile
Orange
В Российской Федерации ГКРЧ инициировало проведение исследований
Позволяет гармонизировать частотный ресурс для внедрения 4 G
Полоса 698-806 МГц распределена для подвижной службы в Районе 2 – Америка
Полоса 698-790 МГц распределена для подвижной службы в Районе 3 – Азия, Австралия
Сети LTE уже реализуются в США, Индии, Китае, Японии
Возможно будет на повестке дня ВКР-16 (решение еще не принято)

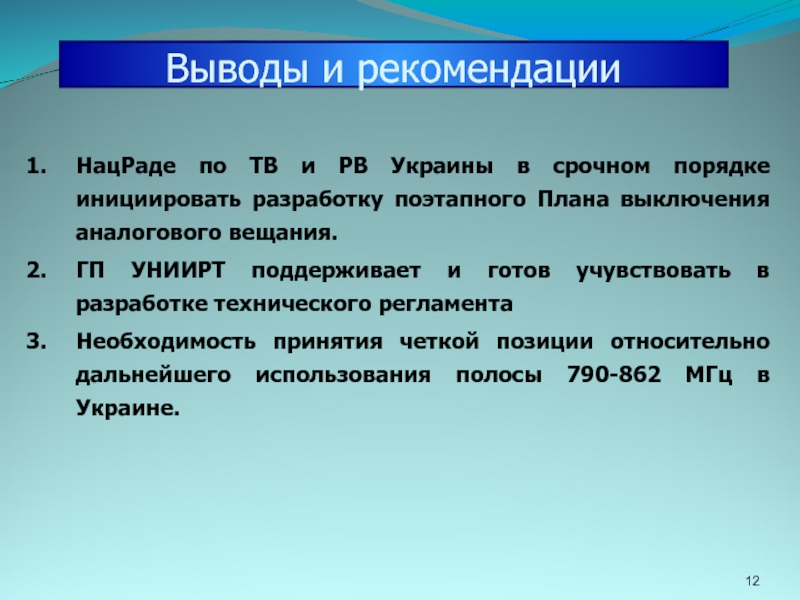

инициировать разработку поэтапного Плана выключения аналогового вещания.
ГП УНИИРТ поддерживает и готов учувствовать в разработке технического регламента
Необходимость принятия четкой позиции относительно дальнейшего использования полосы 790-862 МГц в Украине.

внимание
