6.1 Назначение и классификация выпрямителей презентация
Содержание
Слайд 16.1 Выпрямители
6.1.1 Назначение и классификация выпрямителей
Рисунок 6.1.1 - Структурная схема классификации
Слайд 2Рисунок 6.1.2 - Структурная схема выпрямителя
1 – Трансформатор преобразовательный
2 – Выпрямитель
3
– Сглаживающий фильтр
4 – Система автоматического регулирования
5 – Система управления
4 – Система автоматического регулирования
5 – Система управления

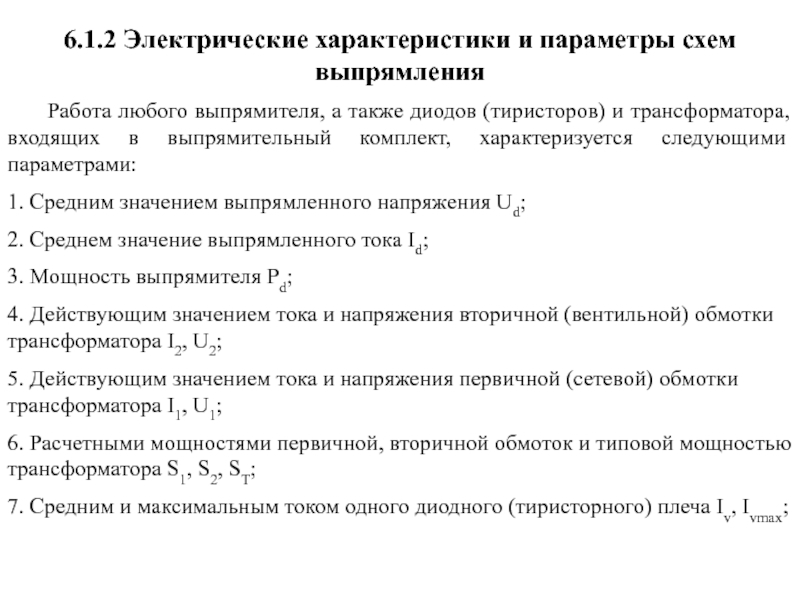

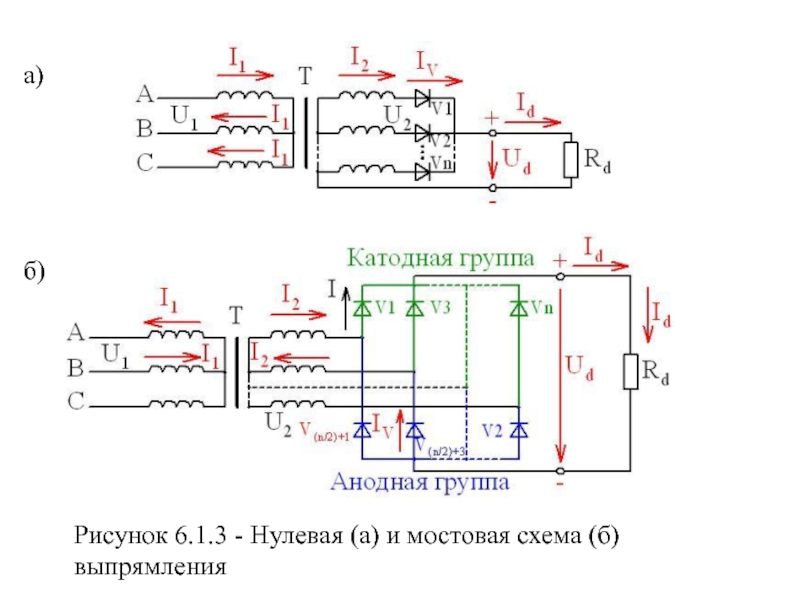

Слайд 46.1.2 Электрические характеристики и параметры схем выпрямления
Работа любого выпрямителя, а также
диодов (тиристоров) и трансформатора, входящих в выпрямительный комплект, характеризуется следующими параметрами:
1. Средним значением выпрямленного напряжения Ud;
2. Среднем значение выпрямленного тока Id;
3. Мощность выпрямителя Pd;
4. Действующим значением тока и напряжения вторичной (вентильной) обмотки трансформатора I2, U2;
5. Действующим значением тока и напряжения первичной (сетевой) обмотки трансформатора I1, U1;
6. Расчетными мощностями первичной, вторичной обмоток и типовой мощностью трансформатора S1, S2, ST;
7. Средним и максимальным током одного диодного (тиристорного) плеча Iv, Ivmax;
1. Средним значением выпрямленного напряжения Ud;
2. Среднем значение выпрямленного тока Id;
3. Мощность выпрямителя Pd;
4. Действующим значением тока и напряжения вторичной (вентильной) обмотки трансформатора I2, U2;
5. Действующим значением тока и напряжения первичной (сетевой) обмотки трансформатора I1, U1;
6. Расчетными мощностями первичной, вторичной обмоток и типовой мощностью трансформатора S1, S2, ST;
7. Средним и максимальным током одного диодного (тиристорного) плеча Iv, Ivmax;

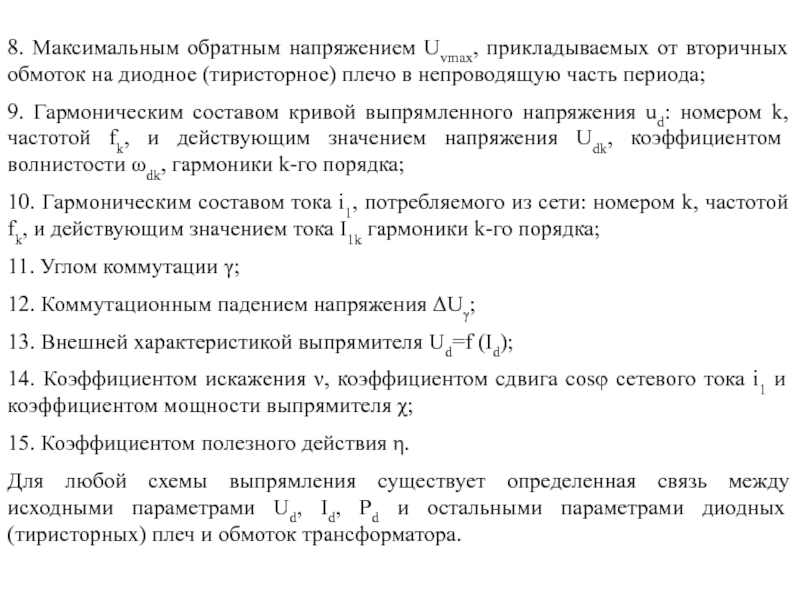

Слайд 58. Максимальным обратным напряжением Uvmax, прикладываемых от вторичных обмоток на диодное
(тиристорное) плечо в непроводящую часть периода;
9. Гармоническим составом кривой выпрямленного напряжения ud: номером k, частотой fk, и действующим значением напряжения Udk, коэффициентом волнистости ωdk, гармоники k-го порядка;
10. Гармоническим составом тока i1, потребляемого из сети: номером k, частотой fk, и действующим значением тока I1k гармоники k-го порядка;
11. Углом коммутации γ;
12. Коммутационным падением напряжения ΔUγ;
13. Внешней характеристикой выпрямителя Ud=f (Id);
14. Коэффициентом искажения ν, коэффициентом сдвига cosφ сетевого тока i1 и коэффициентом мощности выпрямителя χ;
15. Коэффициентом полезного действия η.
Для любой схемы выпрямления существует определенная связь между исходными параметрами Ud, Id, Pd и остальными параметрами диодных (тиристорных) плеч и обмоток трансформатора.
9. Гармоническим составом кривой выпрямленного напряжения ud: номером k, частотой fk, и действующим значением напряжения Udk, коэффициентом волнистости ωdk, гармоники k-го порядка;
10. Гармоническим составом тока i1, потребляемого из сети: номером k, частотой fk, и действующим значением тока I1k гармоники k-го порядка;
11. Углом коммутации γ;
12. Коммутационным падением напряжения ΔUγ;
13. Внешней характеристикой выпрямителя Ud=f (Id);
14. Коэффициентом искажения ν, коэффициентом сдвига cosφ сетевого тока i1 и коэффициентом мощности выпрямителя χ;
15. Коэффициентом полезного действия η.
Для любой схемы выпрямления существует определенная связь между исходными параметрами Ud, Id, Pd и остальными параметрами диодных (тиристорных) плеч и обмоток трансформатора.
