Слайд 1
Инструкции по очистке фильтровпроизводства компании dh для напитков.
Текст слайда:



Инструкции
по очистке
фильтров
производства компании dh
для напитков.



Слайд 2
ВведениеОбщие инструкцииСтандартный порядок действийМаксимальное увеличение срока службы картриджейв тоже времяОптимизация гигиенического состояния системы
Текст слайда:

Введение

Общие инструкции
Стандартный порядок действий
Максимальное увеличение срока службы картриджей
в тоже время
Оптимизация гигиенического состояния системы


Слайд 3

Слайд 4
Рекомендуемые параметры  для промывки водойХолодная
Текст слайда:



Рекомендуемые параметры для промывки водой

Холодная 40C-250C (или окр.среды)

Теплая 400C - 600C

Горячая 600C - 950C

Длительность 15 - 30 мин. при температуре

Интенсивность Мах. в 1.5 раза больше чем при потока промывки фильтрации


Слайд 5
Рекомендуемые параметры для санитарной обработки горячей водойТемпература	750C - 950C
Текст слайда:

Рекомендуемые параметры для санитарной обработки горячей водой

Температура 750C - 950C (рекомендуется 850C)
Длительность 15 - 30 мин. при температуре (рекомендуется 20 мин. при 850C)
Интенсивность Минимальная скорость – щадящий потока поток для промывки или рециркуляции


Слайд 6
Рекомендуемые параметры для обработки паромТемпература  1050C - 1300C
Текст слайда:

Рекомендуемые параметры для обработки паром

Температура 1050C - 1300C (рекомендуется 1210C)
Длительность 15 - 30 мин. при указанной температуре (рекомендуется 20 мин. при 1210C)
Интенсивность Минимальная скорость – контроли-
потока руется дренажными кранами или
стационарной насадкой


Слайд 7
Предварительная фильтрация всей воды, используемой для промывания холодной/ горячей водой, CIP/
Текст слайда:



Предварительная фильтрация всей воды, используемой для промывания холодной/ горячей водой, CIP/ санитарной обработки/ регенерации

При очистке глубинных фильтров во время предварительной фильтрации используется префильтр с рейтингом выше на два разряда. и При очистке мембраны фильтров тонкой очистки во время предварительной фильтрации используется префильтр с рейтингом выше на один разряд.

В обоих случаях при промывке используются префильтры по крайней мере одинакового рейтинга для защиты.


Слайд 8
Максимальное значение dP Не рекомендуется проводить обратную промывку PREPOR-GF, PREPOR-GP и ASYPOR
Текст слайда:

Максимальное значение dP Не рекомендуется проводить обратную промывку PREPOR-GF, PREPOR-GP и ASYPOR


Слайд 9
Обратная промывкаИспользование фильтров обратной промывки с осветлением является обычной технологией.Несмотря на
Текст слайда:

Обратная промывка

Использование фильтров обратной промывки с осветлением является обычной технологией.
Несмотря на то, что продукты PEPLYN являются прочными и некоторое время могут выдержать неправильную эксплуатацию, необходим строгий контроль за условиями работы.
Несмотря на то, что мембранные фильтры разработаны для работы с противодавлением, обратная промывка не является такой эффективной и требует строгого контроля за условиями работы с целью избежать повреждения картриджа.


Слайд 10
СовместимостьПроверить перед использованием!Общие инструкции….
Текст слайда:

Совместимость

Проверить перед использованием!
Общие инструкции….


Слайд 11

Слайд 12
Тест на целостностьТест на проверку целостности (рис.2) мембранных картриджей всегда проводится до возобновления технологических операций.
Текст слайда:

Тест на целостность

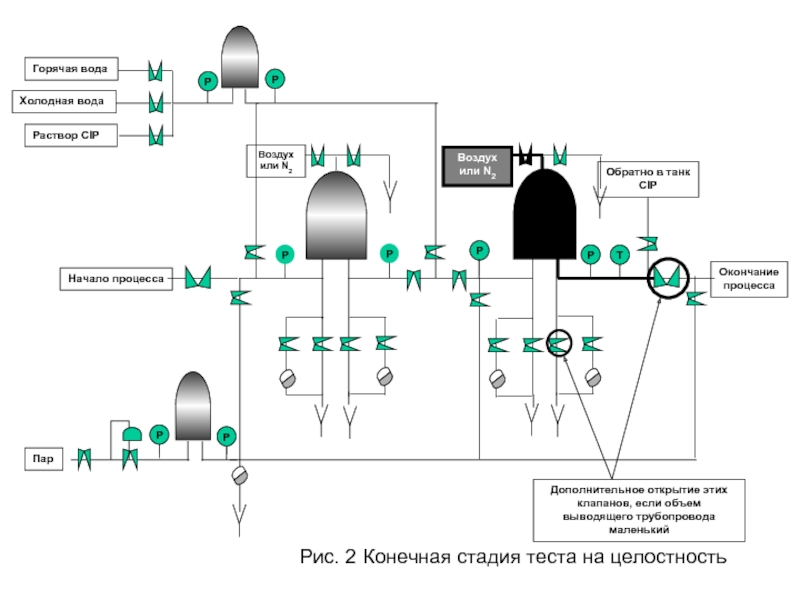

Тест на проверку целостности (рис.2) мембранных картриджей всегда проводится до возобновления технологических операций.


Слайд 13

Слайд 14
Последовательность промывки холодной водой После окончания партии; смены продуктаПромыть холодной водой
Текст слайда:



Последовательность промывки холодной водой После окончания партии; смены продукта

Промыть холодной водой для вывода остатков продукта из линии Данная процедура промывки используется для предотвращения образования стойких связей нерастворимых частиц с фильтросредой, для предотвращения преждевременной забивки фильтра.
Остановить процесс при наличии в смотровом окне чистой воды
(См.рис 3)


Слайд 15
Рис. 3 Последовательность технологических операций при промывке холодной водой
Текст слайда:

Рис. 3 Последовательность технологических операций
при промывке холодной водой


Слайд 16
Ополаскивание холодной водой Ежедневно; после окончания партии; смены продукта; CIP; регенерации;
Текст слайда:



Ополаскивание холодной водой Ежедневно; после окончания партии; смены продукта; CIP; регенерации; смены фильтра (рис. 4-6)

Произвести слив или промывку технологи-ческой жидкости
Промыть систему в дренаж до момента появления чистой воды
Слить воду или перейти к следующей операции


Слайд 17

Слайд 18

Слайд 19

Слайд 20
Ополаскивание теплой или горячей водой  Ежедневно; после окончания партии; смены
Текст слайда:



Ополаскивание теплой или горячей водой Ежедневно; после окончания партии; смены продукта; CIP; регенерации; смены фильтра (рис.4-6)

Произвести ополаскивание холодной водой
Изолировать фильтродержатели
Добавить теплую или горячую воду в холодную воду в первом фильтродержателе
Произвести промывание до появления чистой воды
Открыть вход в следующий фильтродержатель
Повторить процедуру для всех имеющихся фильтродержателей
Перейти к следующей операции


Слайд 21
Окончание процесса
Текст слайда:

Окончание
процесса


Слайд 22
Санитарная обработка горячей водой Ежедневно; после окончания партии; смены продукта; CIP;
Текст слайда:



Санитарная обработка горячей водой Ежедневно; после окончания партии; смены продукта; CIP; регенерации; смены фильтра (рис.4-6)

Произвести ополаскивание горячей водой

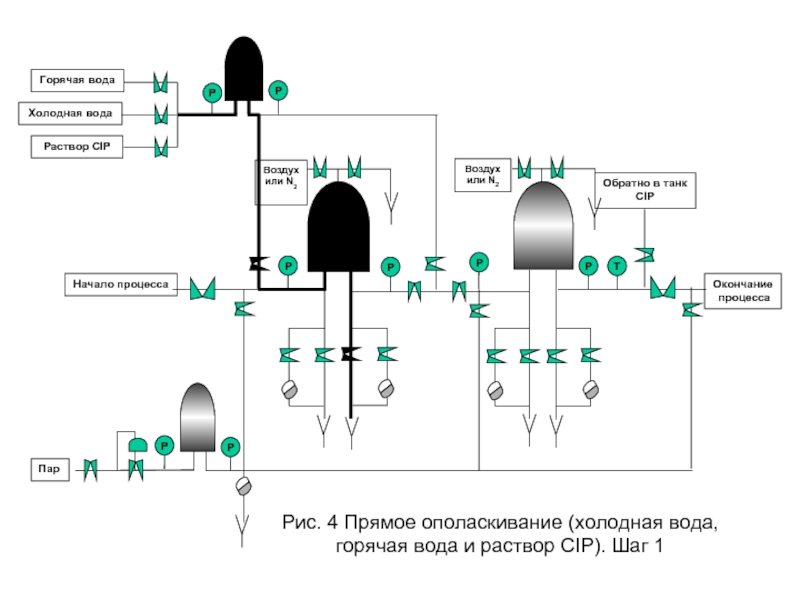

Промыть в дренаж (рис.4-6) или запустить на рециркуляцию(рис.8)
Начать отсчитывать время по достижению требуемой температуры
Закрыть фильтродержатели, позволить естественное охлаждение или перейти к следующей операции (рис.9)


Слайд 23
Начало процессаОбратно в танкCIPОкончание процессаПарГорячая водаРаствор CIPХолодная водаВоздух или N2Воздух или
Текст слайда:


Начало процесса

Обратно в танк
CIP

Окончание
процесса


Пар

Горячая вода

Раствор CIP



Холодная вода

Воздух или N2

Воздух или N2

Рис. 8 Рециркуляция при санитарной обработке
горячей водой (после ополаскивания)


Слайд 24
Начало процессаОкончание процессаПарГорячая водаХолодная водаРаствор CIPОбратно в танкCIPВоздух или N2Воздух или
Текст слайда:



Начало процесса

Окончание
процесса


Пар

Горячая вода

Холодная вода

Раствор CIP


Обратно в танк
CIP

Воздух или N2

Воздух или N2

Рис. 9 Замачивание при санитарной
обработке горячей водой (после ополаскивания)


Слайд 25
Обработка паром по месту  Ежедневно; после окончания партии; смены продукта;
Текст слайда:

Обработка паром по месту Ежедневно; после окончания партии; смены продукта; CIP; регенерации; смены фильтра (рис.10, 11)

Произвести ополаскивание холодной водой
Произвести ополаскивание теплой или горячей водой
Произвести обработку паром цепочки фильтров
или
Произвести обработку паром только конечных стерилизующих фильтров
или
Произвести обработку паром только конечных фильтров
Позволить медленно понижать давление
Закрыть клапана выхода при достижении избыточного давления 0 Бар (1000C)
Позволить понизить температуру до 500C - 600C


Слайд 26

Слайд 27

Слайд 28
Начало процессаОкончание процессаПарВоздух или N2Горячая водаХолодная водаРаствор CIP Воздух или N2Рис.
Текст слайда:

Начало процесса

Окончание
процесса


Пар



Воздух или N2


Горячая вода

Холодная вода

Раствор CIP

Воздух или N2

Рис. 12 Принудительное охлаждение двухстадийной
системы (после стерилизации паром)


Слайд 29
CIP или химическая санитарная обработка Еженедельно; при загрязнении линииПроизвести ополаскивание холодной
Текст слайда:



CIP или химическая санитарная обработка Еженедельно; при загрязнении линии

Произвести ополаскивание холодной водой
Произвести ополаскивание теплой или горячей водой
Подготовить требуемый раствор CIP
Изолировать фильтродержатели
Добавить раствор CIP в первый фильтродержатель
Произвести промывание до появления чистой воды
Открыть вход в следующий фильтродержатель
Повторить процедуру для всех имеющихся фильтродержателей
Провести циркуляцию или замачивание на необходимый промежуток времени
Перейти к следующей операции


Слайд 30
АвтоклавированиеПроизвести ополаскивание холодной водойПроизвести обработку химическими реагентами (CIP)Произвести ополаскивание теплой или
Текст слайда:

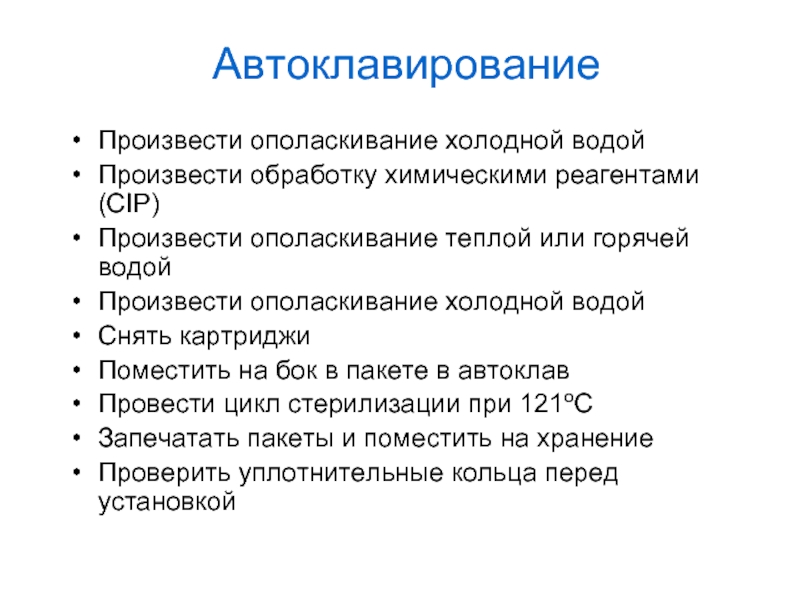

Автоклавирование

Произвести ополаскивание холодной водой
Произвести обработку химическими реагентами (CIP)
Произвести ополаскивание теплой или горячей водой
Произвести ополаскивание холодной водой
Снять картриджи
Поместить на бок в пакете в автоклав
Провести цикл стерилизации при 121oC
Запечатать пакеты и поместить на хранение
Проверить уплотнительные кольца перед установкой


Слайд 31
Долгосрочное хранениеПроизвести ополаскивание холодной водойПроизвести обработку химическими реагентами (CIP)Произвести ополаскивание теплой
Текст слайда:

Долгосрочное хранение

Произвести ополаскивание холодной водой
Произвести обработку химическими реагентами (CIP)
Произвести ополаскивание теплой или холодной водой
Произвести ополаскивание холодной водой
Снять картриджи
Хранить или после автоклавирования или после сушки или в замоченном состоянии


Слайд 32
Рекомендуемые растворы для санитарной обработки
Текст слайда:



Рекомендуемые растворы для санитарной обработки


Слайд 33
Регенерация картриджа  Еженедельно или при увеличении dPПроизвести процедуру химической промывки
Текст слайда:



Регенерация картриджа Еженедельно или при увеличении dP

Произвести процедуру химической промывки (CIP) с использованием регенерационного раствора. Пропустить щадящий поток регенерационной жидкости через картридж в прямом или обратном направлении.
или
Вынуть картриджи из держателей, снять уплотни-тельные кольца и поместить в емкость с регенера-ционным раствором – помешивать регулярно в течении по крайней мере 2-х часов.


Слайд 34

Слайд 35

Слайд 36
Восстановление картриджа  Конкретный примерыBEVPOR P, фильтрация вина:2% NaOH + 2%
Текст слайда:



Восстановление картриджа Конкретный примеры

BEVPOR P, фильтрация вина:
2% NaOH + 2% NaOCl при 60oC. 30-45 мин. щадящей рециркуляции. Затем нейтрализовать лимонной кислотой.
BEVPOR P, вино с высоким содержанием пектина, полисахарида, гумиарабик:
5% HCl при 60oC. Снять уплотнительные кольца и вымачивать картридж в растворе 1-2 дня.


Слайд 37
ПримерыPEPLYN PLUS, трап-фильтрация пива:1M (4%) раствор NaOH. Вымачивать картридж некоторое количество
Текст слайда:

Примеры

PEPLYN PLUS, трап-фильтрация пива:
1M (4%) раствор NaOH. Вымачивать картридж некоторое количество дней (обычно в период использования второго набора фильтров).


Слайд 38
После восстановленияПеред возобновлением технологи-ческих операций необходимо убе-диться, что регенерационный раствор полностью
Текст слайда:

После восстановления

Перед возобновлением технологи-ческих операций необходимо убе-диться, что регенерационный раствор полностью удален нейтрализующим раствором и/ или ополаскиванием холодной, а затем горячей водой.
