Энергосбережение и энергоэффективность при проектировании электросетевых объектов презентация

Содержание

Образован в 1962 году как ОКП Всесоюзного государственного проектно-изыскательского и научно-исследовательского института энергетических систем и электрических сетей "Энергосетьпроект". С 1966 года - Казахское отделение В 1993 г. преобразован в Казахстанский

Слайд 1Энергосбережение и энергоэффективность
при проектировании электросетевых объектов
Президент Г. Акопьянц
Ноябрь, 2009 г.


Республика Казахстан

Акционерное общество
Казахстанский научно-исследовательский и проектно-
изыскательский институт топливно-энергетических систем
«Энергия»
(АО КазНИПИИТЭС «Энергия»)


Слайд 2Образован в 1962 году как ОКП Всесоюзного государственного проектно-изыскательского и научно-исследовательского

института энергетических систем и электрических сетей "Энергосетьпроект". С 1966 года - Казахское отделение
В 1993 г. преобразован в Казахстанский научно-исследовательский и проектно-изыскательский институт топливно-энергетических систем "Энергия". С 1997 года – АО КазНИПИИТЭС "Энергия"
Институт имеет сертификат соответствия системы менеджмента качества международного стандарта MS ISO 9001-2000 "Система менеджмента качества. Требования"
Основной вид деятельности – комплексное проектирование электроэнергетических систем и электросетевых объектов

Основной вид деятельности АО КазНИПИИТЭС «Энергия»

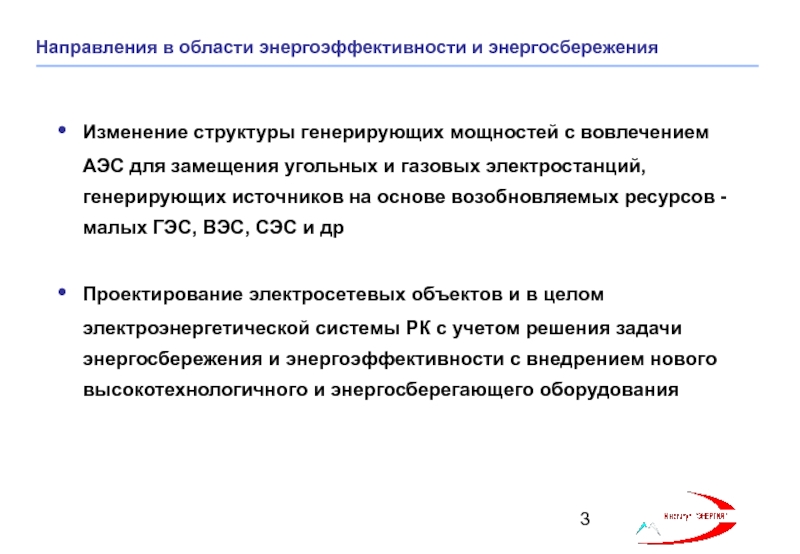

Слайд 3Направления в области энергоэффективности и энергосбережения
Изменение структуры генерирующих мощностей с вовлечением

АЭС для замещения угольных и газовых электростанций, генерирующих источников на основе возобновляемых ресурсов - малых ГЭС, ВЭС, СЭС и др

Проектирование электросетевых объектов и в целом электроэнергетической системы РК с учетом решения задачи энергосбережения и энергоэффективности с внедрением нового высокотехнологичного и энергосберегающего оборудования

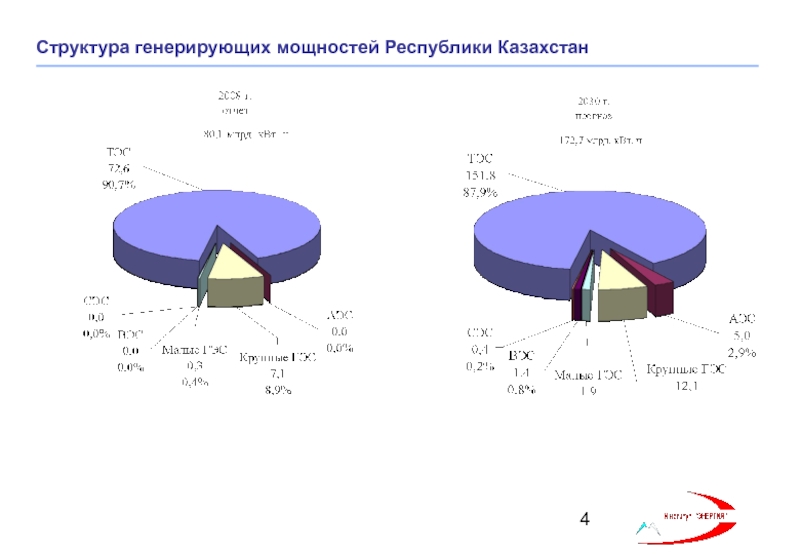

Слайд 4Структура генерирующих мощностей Республики Казахстан

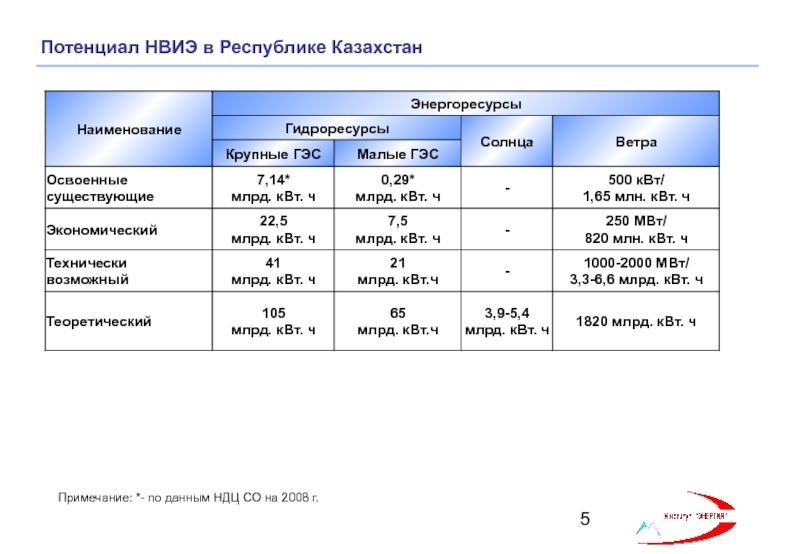

Слайд 5Потенциал НВИЭ в Республике Казахстан
Примечание: *- по данным НДЦ СО на

2008 г.

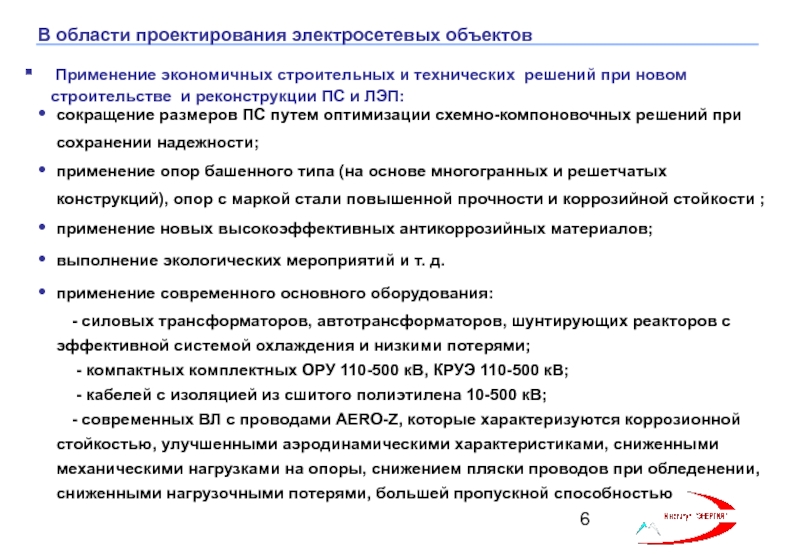

Слайд 6сокращение размеров ПС путем оптимизации схемно-компоновочных решений при сохранении надежности;
применение опор

башенного типа (на основе многогранных и решетчатых конструкций), опор с маркой стали повышенной прочности и коррозийной стойкости ;
применение новых высокоэффективных антикоррозийных материалов;
выполнение экологических мероприятий и т. д.
применение современного основного оборудования:
- силовых трансформаторов, автотрансформаторов, шунтирующих реакторов с эффективной системой охлаждения и низкими потерями;
- компактных комплектных ОРУ 110-500 кВ, КРУЭ 110-500 кВ;
- кабелей с изоляцией из сшитого полиэтилена 10-500 кВ;
- cовременных ВЛ с проводами AERO-Z, которые характеризуются коррозионной стойкостью, улучшенными аэродинамическими характеристиками, сниженными механическими нагрузками на опоры, снижением пляски проводов при обледенении, сниженными нагрузочными потерями, большей пропускной способностью

В области проектирования электросетевых объектов

Применение экономичных строительных и технических решений при новом строительстве и реконструкции ПС и ЛЭП:

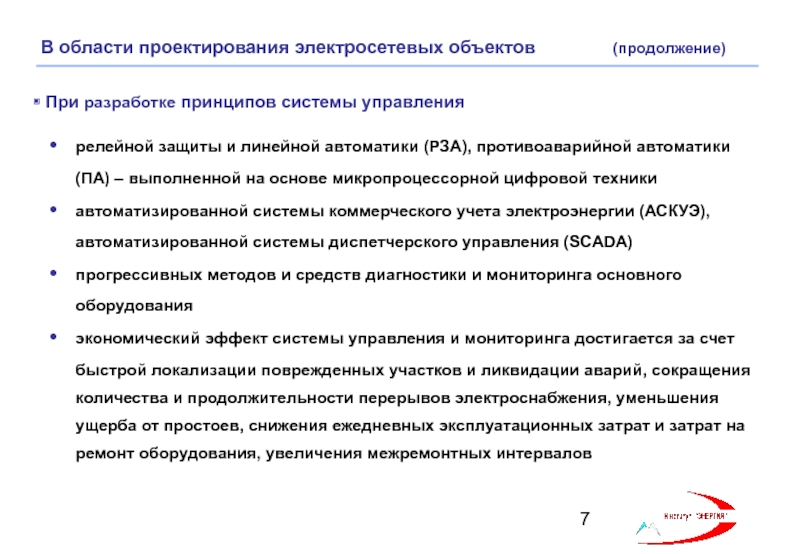

Слайд 7 При разработке принципов системы управления
релейной защиты и линейной автоматики (РЗА),

противоаварийной автоматики (ПА) – выполненной на основе микропроцессорной цифровой техники
автоматизированной системы коммерческого учета электроэнергии (АСКУЭ), автоматизированной системы диспетчерского управления (SCADA)
прогрессивных методов и средств диагностики и мониторинга основного оборудования
экономический эффект системы управления и мониторинга достигается за счет быстрой локализации поврежденных участков и ликвидации аварий, сокращения количества и продолжительности перерывов электроснабжения, уменьшения ущерба от простоев, снижения ежедневных эксплуатационных затрат и затрат на ремонт оборудования, увеличения межремонтных интервалов

В области проектирования электросетевых объектов (продолжение)

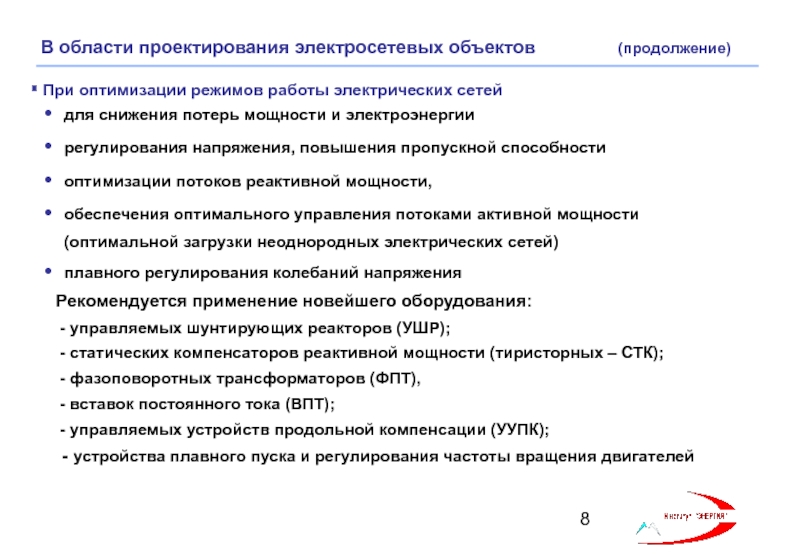

Слайд 8 При оптимизации режимов работы электрических сетей
для снижения потерь мощности и

электроэнергии
регулирования напряжения, повышения пропускной способности
оптимизации потоков реактивной мощности,
обеспечения оптимального управления потоками активной мощности (оптимальной загрузки неоднородных электрических сетей)
плавного регулирования колебаний напряжения
Рекомендуется применение новейшего оборудования:
- управляемых шунтирующих реакторов (УШР);
- статических компенсаторов реактивной мощности (тиристорных – СТК);
- фазоповоротных трансформаторов (ФПТ),
- вставок постоянного тока (ВПТ);
- управляемых устройств продольной компенсации (УУПК);
- устройства плавного пуска и регулирования частоты вращения двигателей

В области проектирования электросетевых объектов (продолжение)

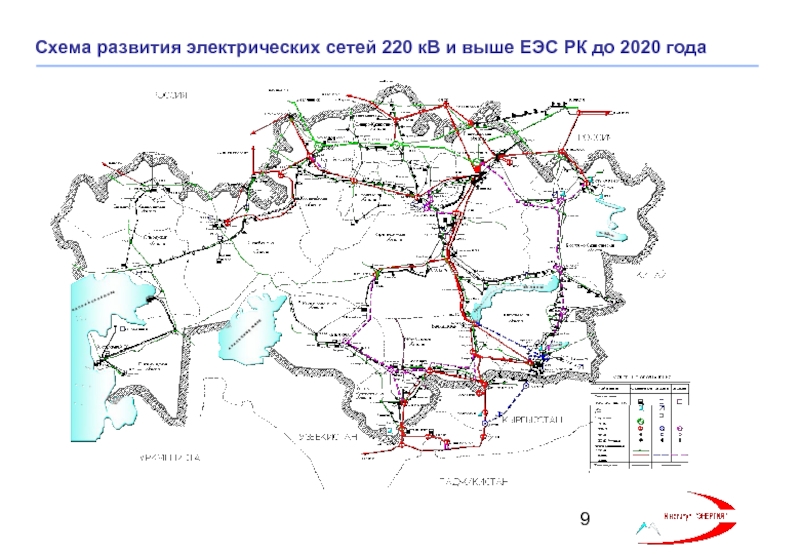

Слайд 9Схема развития электрических сетей 220 кВ и выше ЕЭС РК до

2020 года

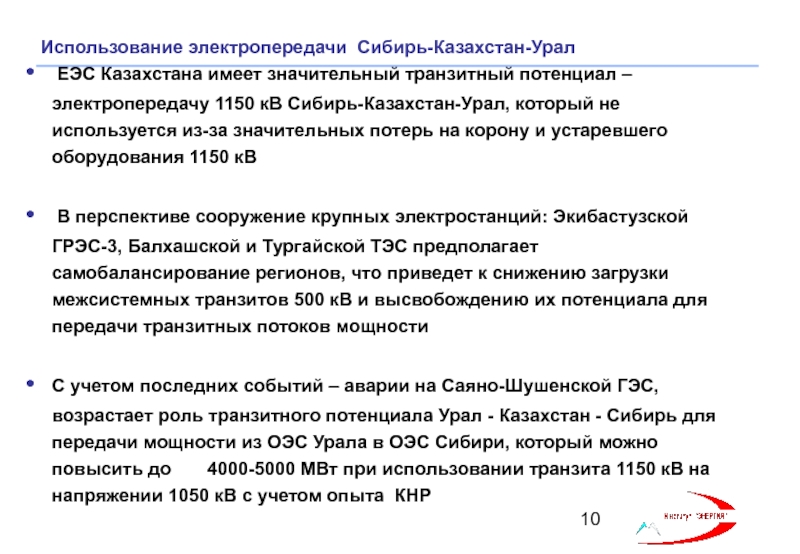

Слайд 10Использование электропередачи Сибирь-Казахстан-Урал
ЕЭС Казахстана имеет значительный транзитный потенциал – электропередачу

1150 кВ Сибирь-Казахстан-Урал, который не используется из-за значительных потерь на корону и устаревшего оборудования 1150 кВ

В перспективе сооружение крупных электростанций: Экибастузской ГРЭС-3, Балхашской и Тургайской ТЭС предполагает самобалансирование регионов, что приведет к снижению загрузки межсистемных транзитов 500 кВ и высвобождению их потенциала для передачи транзитных потоков мощности

С учетом последних событий – аварии на Саяно-Шушенской ГЭС, возрастает роль транзитного потенциала Урал - Казахстан - Сибирь для передачи мощности из ОЭС Урала в ОЭС Сибири, который можно повысить до 4000-5000 МВт при использовании транзита 1150 кВ на напряжении 1050 кВ с учетом опыта КНР

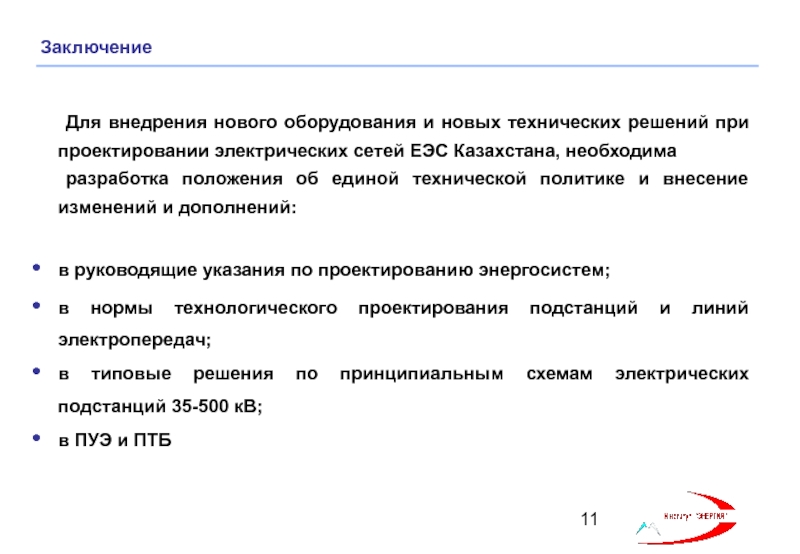

Слайд 11 Для внедрения нового оборудования и новых технических решений при проектировании электрических

сетей ЕЭС Казахстана, необходима
разработка положения об единой технической политике и внесение изменений и дополнений:

в руководящие указания по проектированию энергосистем;
в нормы технологического проектирования подстанций и линий электропередач;
в типовые решения по принципиальным схемам электрических подстанций 35-500 кВ;
в ПУЭ и ПТБ

Заключение


Слайд 12Спасибо за внимание!!!

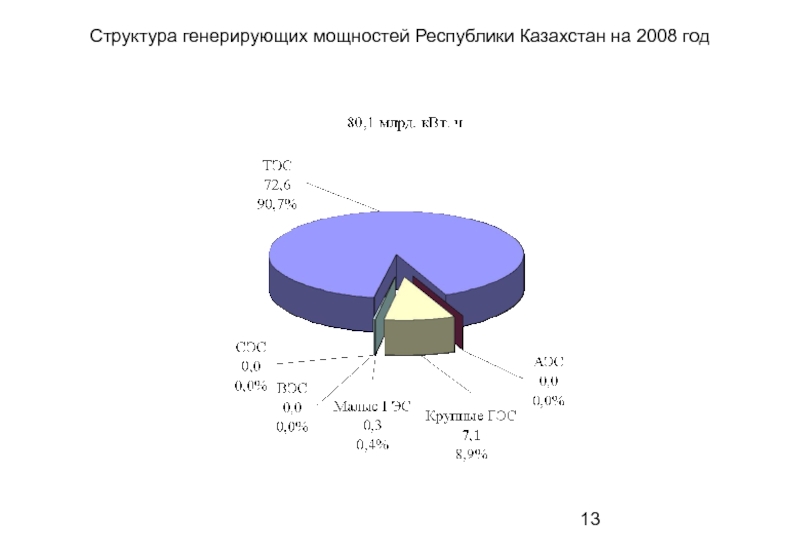

Слайд 13Структура генерирующих мощностей Республики Казахстан на 2008 год

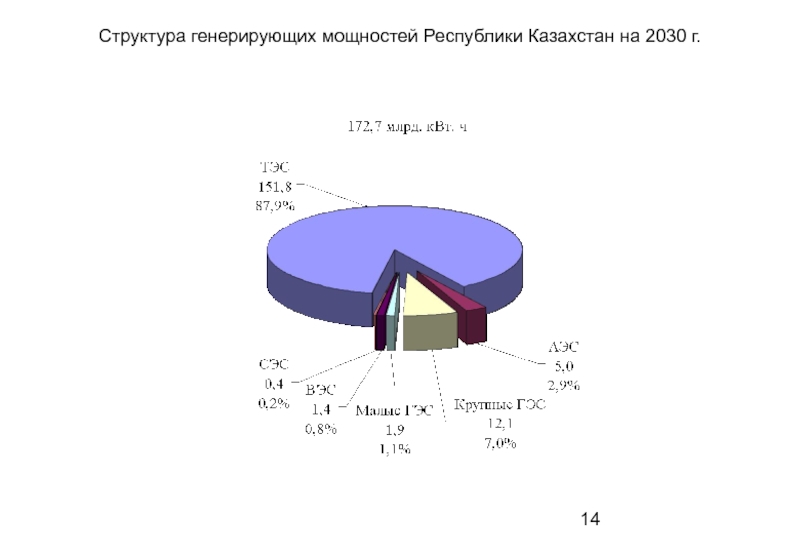

Слайд 14Структура генерирующих мощностей Республики Казахстан на 2030 г.
