ОАО ЮАИЗ Новые решения для комплектации ВЛ и ПС линейной арматурой презентация

Содержание

Линейная арматура Завод предлагает для комплектации ВЛ 35-1150 кВ более 500 наименований изделий сцепной, натяжной, поддерживающей, защитной и соединительной арматуры с разрушающей нагрузкой 70-3600 кН. все виды сцепной

Слайд 1ОАО «ЮАИЗ»
Новые решения для комплектации ВЛ и ПС линейной арматурой»


Слайд 2Линейная арматура
Завод предлагает для комплектации ВЛ 35-1150 кВ более

500 наименований изделий сцепной, натяжной, поддерживающей, защитной и соединительной арматуры с разрушающей нагрузкой 70-3600 кН.

все виды сцепной арматуры ряда разрушающих нагрузок 70-3600 кН: серьги, ушки, скобы, коромысла, звенья промежуточные, узлы крепления;

36 типов поддерживающей арматуры: зажимы поддерживающие, распорки;

натяжная арматура: зажимы натяжные болтовые, зажимы натяжные клиновые, зажимы натяжные прессуемые;

40 видов соединительной арматуры: зажимы соединительные типа СВС, ПС, ЗПС, ПА, САС;

175 видов защитной арматуры: гасители вибрации, распорки, рога разрядные, экран ошиновки, зажимы болтовые типа ПАБ, балласты узел крепления экранов УКЭ-1Б.

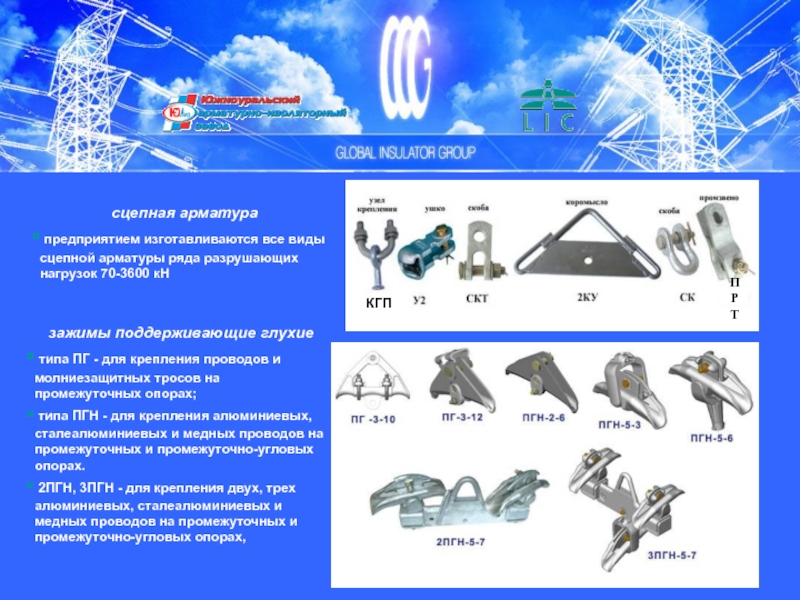

Слайд 3зажимы поддерживающие глухие
типа ПГ - для крепления проводов и молниезащитных

тросов на промежуточных опорах;
типа ПГН - для крепления алюминиевых, сталеалюминиевых и медных проводов на промежуточных и промежуточно-угловых опорах.
2ПГН, 3ПГН - для крепления двух, трех алюминиевых, сталеалюминиевых и медных проводов на промежуточных и промежуточно-угловых опорах,

сцепная арматура
предприятием изготавливаются все виды сцепной арматуры ряда разрушающих нагрузок 70-3600 кН

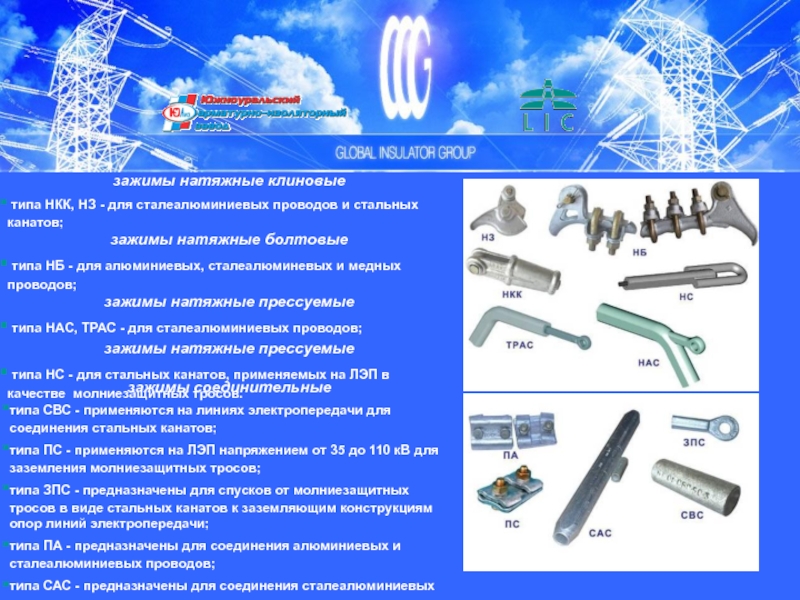

Слайд 4зажимы натяжные клиновые
типа НКК, НЗ - для сталеалюминиевых проводов и

стальных канатов;
зажимы натяжные болтовые
типа НБ - для алюминиевых, сталеалюминевых и медных проводов;
зажимы натяжные прессуемые
типа НАС, ТРАС - для сталеалюминиевых проводов;
зажимы натяжные прессуемые
типа НС - для стальных канатов, применяемых на ЛЭП в качестве молниезащитных тросов.


зажимы соединительные
типа СВС - применяются на линиях электропередачи для соединения стальных канатов;
типа ПС - применяются на ЛЭП напряжением от 35 до 110 кВ для заземления молниезащитных тросов;
типа ЗПС - предназначены для спусков от молниезащитных тросов в виде стальных канатов к заземляющим конструкциям опор линий электропередачи;
типа ПА - предназначены для соединения алюминиевых и сталеалюминиевых проводов;
типа САС - предназначены для соединения сталеалюминиевых проводов.


Слайд 5ГПГ
ГВ

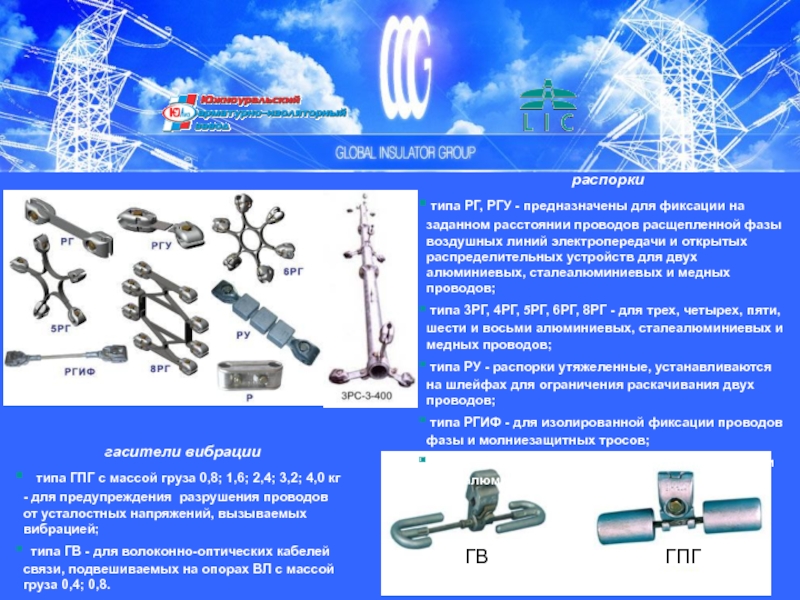

распорки
типа РГ, РГУ - предназначены для фиксации на заданном

расстоянии проводов расщепленной фазы воздушных линий электропередачи и открытых распределительных устройств для двух алюминиевых, сталеалюминиевых и медных проводов;
типа 3РГ, 4РГ, 5РГ, 6РГ, 8РГ - для трех, четырех, пяти, шести и восьми алюминиевых, сталеалюминиевых и медных проводов;
типа РУ - распорки утяжеленные, устанавливаются на шлейфах для ограничения раскачивания двух проводов;
типа РГИФ - для изолированной фиксации проводов фазы и молниезащитных тросов;
типа Р – для гибкой ошиновки, для алюминиевых и сталеалюминиевых проводов;

гасители вибрации
типа ГПГ с массой груза 0,8; 1,6; 2,4; 3,2; 4,0 кг - для предупреждения разрушения проводов от усталостных напряжений, вызываемых вибрацией;
типа ГВ - для волоконно-оптических кабелей связи, подвешиваемых на опорах ВЛ с массой груза 0,4; 0,8.

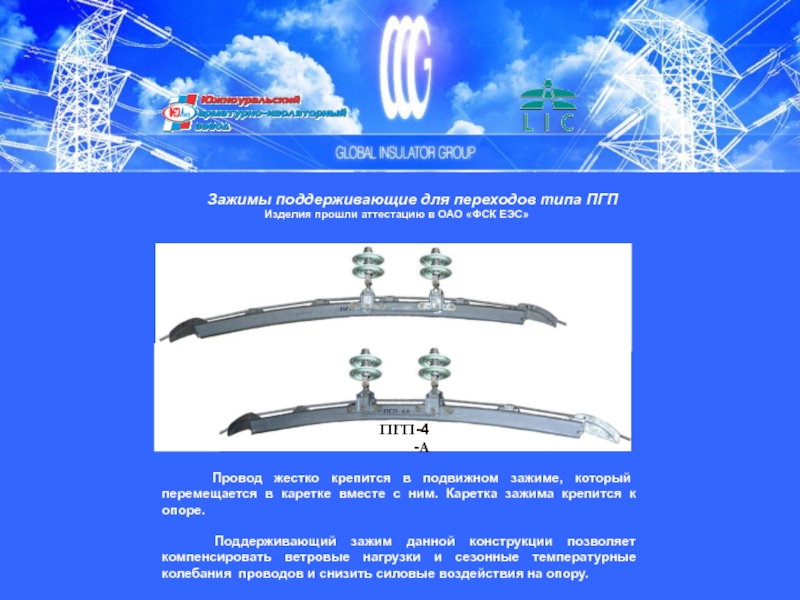

Слайд 6Зажимы поддерживающие для переходов типа ПГП
Провод жестко крепится в

подвижном зажиме, который перемещается в каретке вместе с ним. Каретка зажима крепится к опоре.

Поддерживающий зажим данной конструкции позволяет компенсировать ветровые нагрузки и сезонные температурные колебания проводов и снизить силовые воздействия на опору.

Изделия прошли аттестацию в ОАО «ФСК ЕЭС»

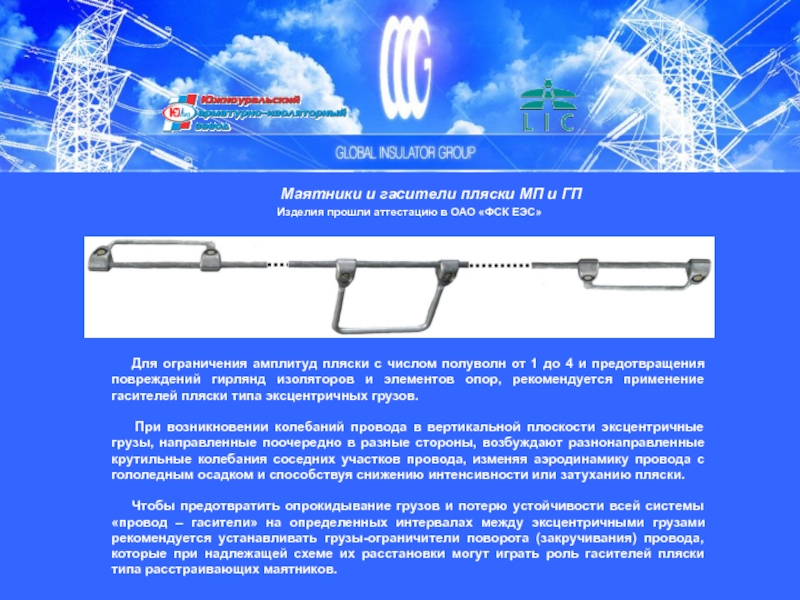

Слайд 7Маятники и гасители пляски МП и ГП
Для ограничения амплитуд

пляски с числом полуволн от 1 до 4 и предотвращения повреждений гирлянд изоляторов и элементов опор, рекомендуется применение гасителей пляски типа эксцентричных грузов.

При возникновении колебаний провода в вертикальной плоскости эксцентричные грузы, направленные поочередно в разные стороны, возбуждают разнонаправленные крутильные колебания соседних участков провода, изменяя аэродинамику провода с гололедным осадком и способствуя снижению интенсивности или затуханию пляски.

Чтобы предотвратить опрокидывание грузов и потерю устойчивости всей системы «провод – гасители» на определенных интервалах между эксцентричными грузами рекомендуется устанавливать грузы-ограничители поворота (закручивания) провода, которые при надлежащей схеме их расстановки могут играть роль гасителей пляски типа расстраивающих маятников.

Изделия прошли аттестацию в ОАО «ФСК ЕЭС»


Слайд 8 С осени 2006 года партия гасителей пляски и маятников

находится в опытной эксплуатации на линии ВЛ 110кВ «Ямбург-ЯГП6».

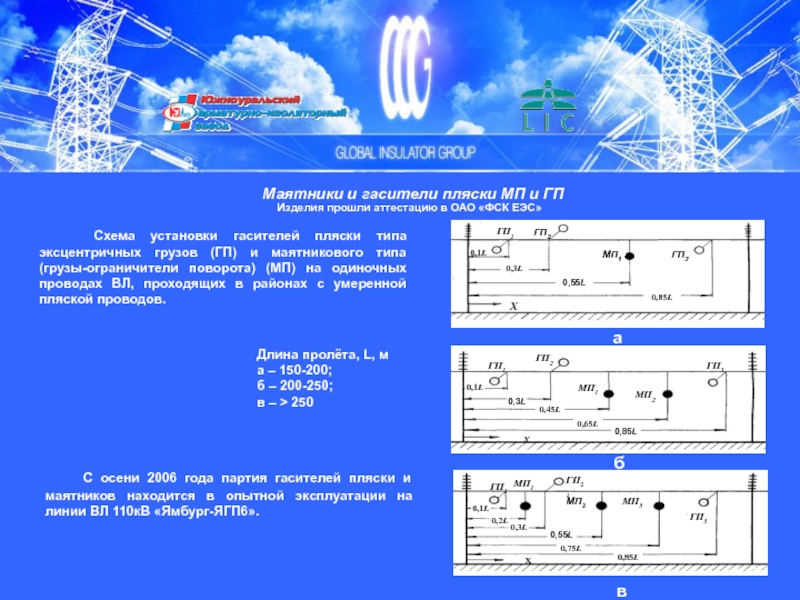

Схема установки гасителей пляски типа эксцентричных грузов (ГП) и маятникового типа (грузы-ограничители поворота) (МП) на одиночных проводах ВЛ, проходящих в районах с умеренной пляской проводов.


Длина пролёта, L, м
а – 150-200;
б – 200-250;
в – > 250

Маятники и гасители пляски МП и ГП

Изделия прошли аттестацию в ОАО «ФСК ЕЭС»


Слайд 9Зажимы поддерживающие ПГН
Согласно расчетам, произведенным «ВНИИЭ», идеальная схема поддерживающего зажима –

зажим с фиксированным расположением составляющих расщепленного провода по окружности.

Для повышения устойчивости подвески расщеплённого провода ОАО «ЮАИЗ» предлагает конструкцию поддерживающего зажима типа 3ПГН-5-А, которая обеспечивает фиксированное подвижное крепление лодочек поддерживающего зажима к коромыслу в точках, расположенных на окружности.

Расчетные кинематические схемы поддерживающих зажимов для ВЛ 500 кВ с тремя проводами в фазе:

- а – для серийного поддерживающего зажима 3ПГН-5-7;

- б – для поддерживающего зажима с фиксацией составляющих по окружности, описанной радиусом расщепления rp

Изделия прошли аттестацию в ОАО «ФСК ЕЭС»


Слайд 10Зажимы поддерживающие ПГН

В поддерживающих зажимах типа 2ПГН-5-А (для

двух проводов) и 3ПГН-5-А применены одинаковые узлы лодочек, закреплённых к коромыслу и одинаковые Λ-образные узлы подвески, шарнирно соединённые с коромыслом зажима.

Ось шарнира расположена перпендикулярно оси провода ВЛ. Такой шарнир в случае обрыва провода в аварийном режиме позволяет перенести точки приложения усилия в режиме одностороннего тяжения расщеплённого провода фазы к его центру. Шарнир способствует равномерному распределению усилий между лодочками, закреплёнными на составляющих расщеплённого провода.

В поддерживающих зажимах типа 2ПГН-5-А и 3ПГН-5-А шарнирное соединение Λ-образной подвески с коромыслом зажима выполнено через удвоенный цилиндрический шарнир, обладающий высокой надёжностью на истирание (износ).

3ПГН-5-А

Изделия прошли аттестацию в ОАО «ФСК ЕЭС»

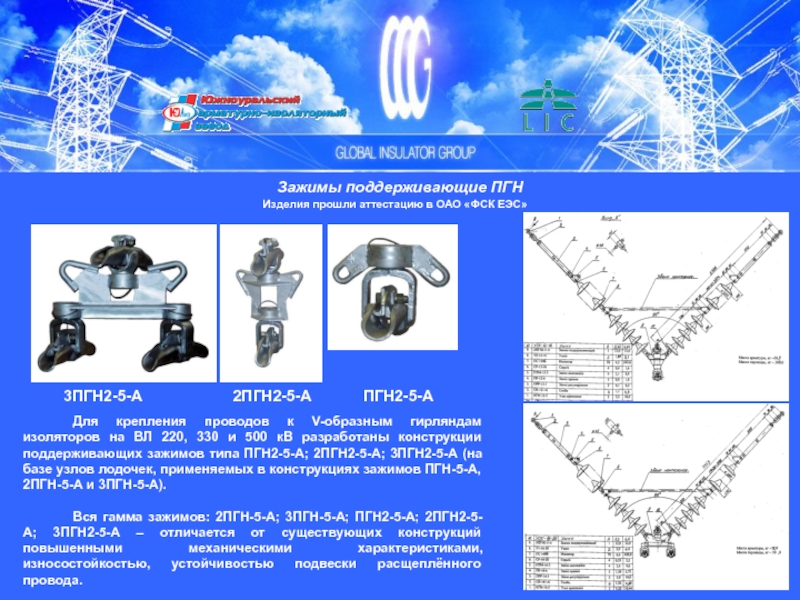

Слайд 11Зажимы поддерживающие ПГН
3ПГН2-5-А

2ПГН2-5-А ПГН2-5-А

Для крепления проводов к V-образным гирляндам изоляторов на ВЛ 220, 330 и 500 кВ разработаны конструкции поддерживающих зажимов типа ПГН2-5-А; 2ПГН2-5-А; 3ПГН2-5-А (на базе узлов лодочек, применяемых в конструкциях зажимов ПГН-5-А, 2ПГН-5-А и 3ПГН-5-А).

Вся гамма зажимов: 2ПГН-5-А; 3ПГН-5-А; ПГН2-5-А; 2ПГН2-5-А; 3ПГН2-5-А – отличается от существующих конструкций повышенными механическими характеристиками, износостойкостью, устойчивостью подвески расщеплённого провода.

Изделия прошли аттестацию в ОАО «ФСК ЕЭС»

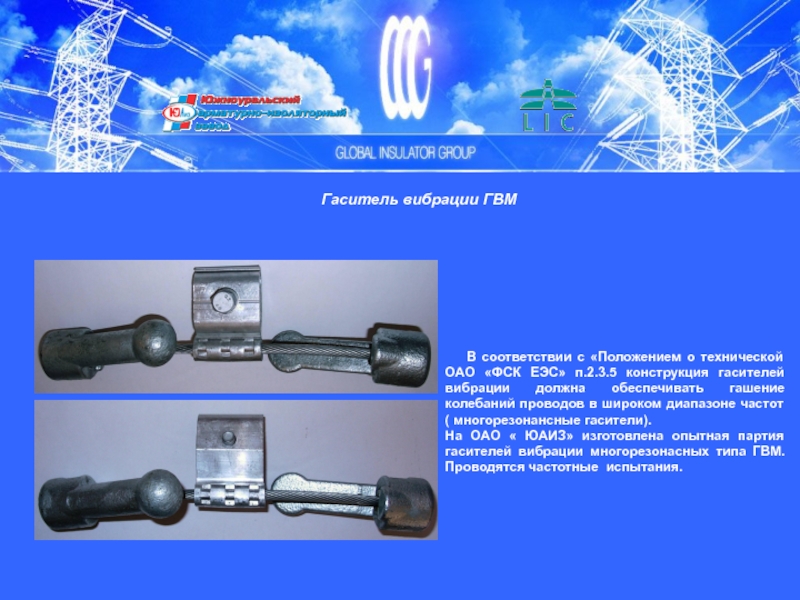

Слайд 12Гаситель вибрации ГВМ
В соответствии с «Положением о технической ОАО

«ФСК ЕЭС» п.2.3.5 конструкция гасителей вибрации должна обеспечивать гашение колебаний проводов в широком диапазоне частот ( многорезонансные гасители).
На ОАО « ЮАИЗ» изготовлена опытная партия гасителей вибрации многорезонасных типа ГВМ. Проводятся частотные испытания.

Слайд 13

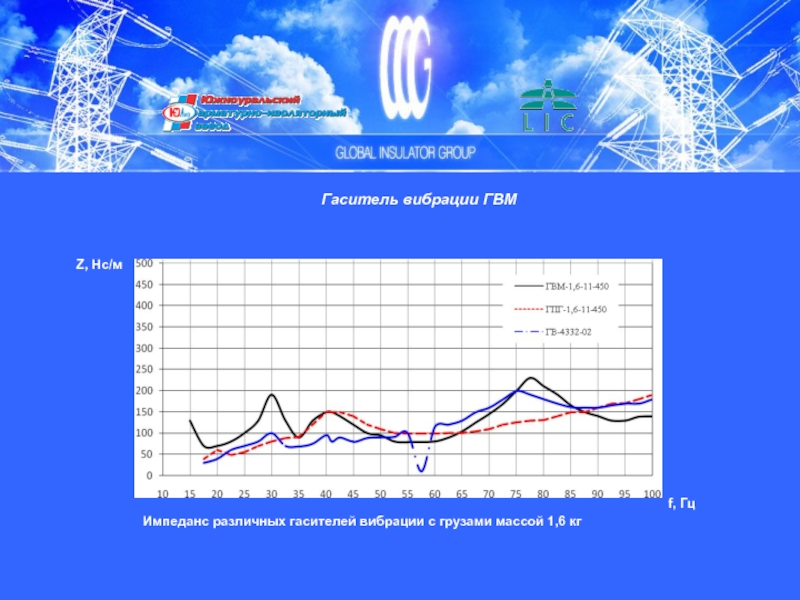

Импеданс различных гасителей вибрации с грузами массой 1,6 кг
Z, Нс/м


f, Гц

Гаситель вибрации ГВМ


Слайд 14

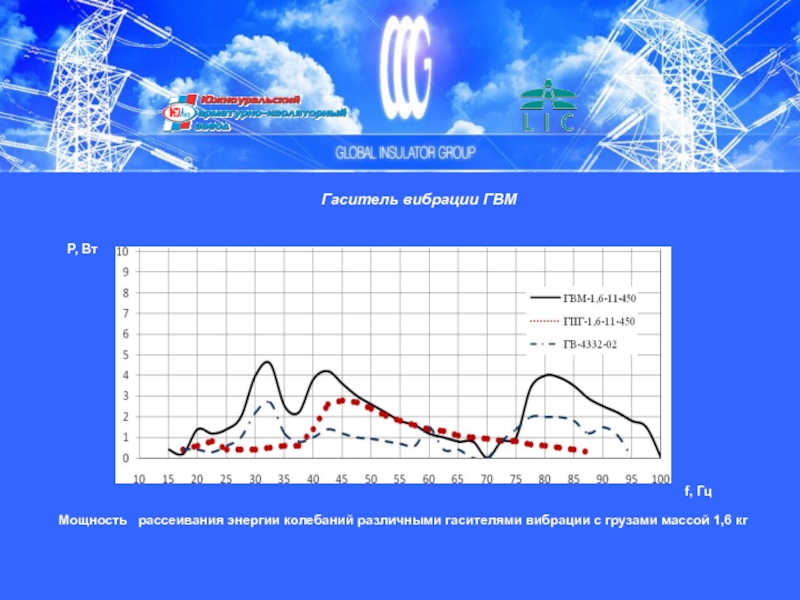

Мощность рассеивания энергии колебаний различными гасителями вибрации с грузами массой

1,6 кг

Р, Вт

f, Гц

Гаситель вибрации ГВМ

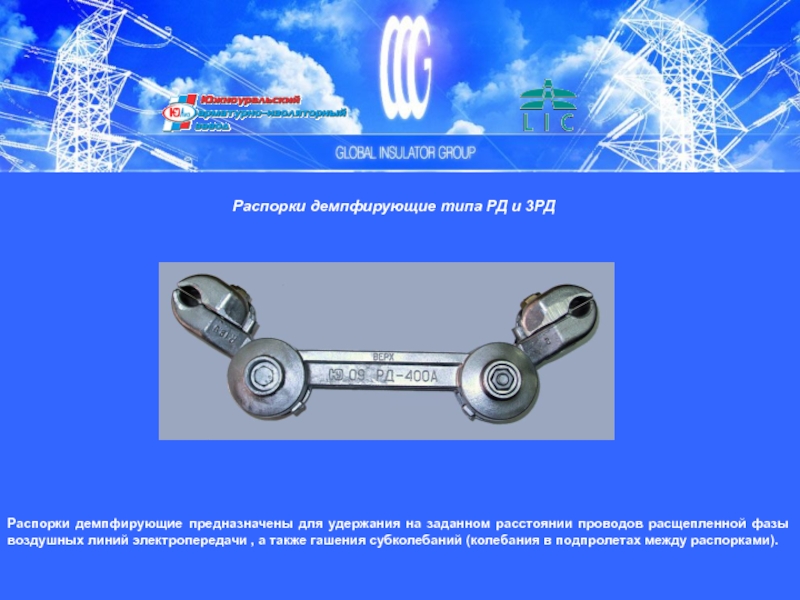

Слайд 15Распорки демпфирующие типа РД и 3РД
Распорки демпфирующие предназначены для удержания на

заданном расстоянии проводов расщепленной фазы воздушных линий электропередачи , а также гашения субколебаний (колебания в подпролетах между распорками).

Слайд 16Распорки демпфирующие типа РД и 3РД


Механические характеристики распорок:
Сжатие – 10 кН;
Растяжение

– 5 кН;
Прочность заделки провода – 2 кН;
Смещение одного провода по горизонтали относительно второго - ± 16 мм;
Смещение одного провода по вертикали относительно второго - ± 50 мм.

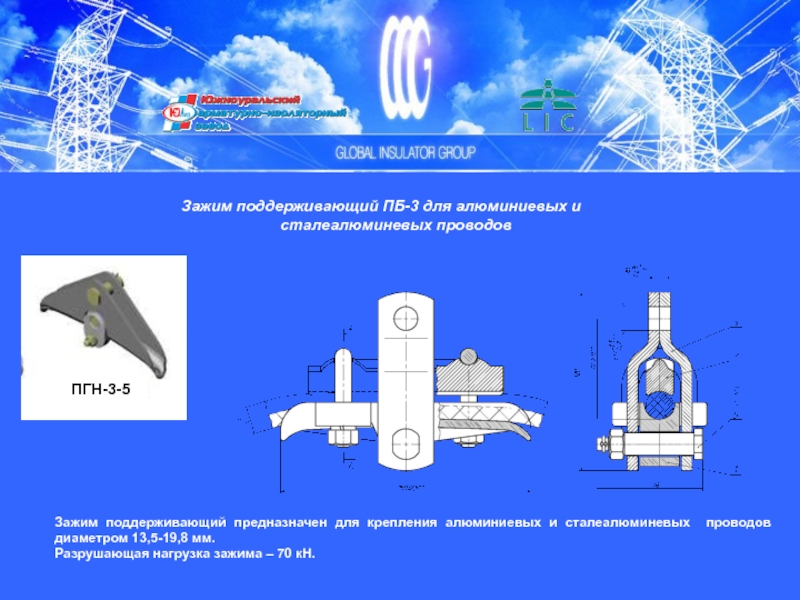

Слайд 17Зажим поддерживающий ПБ-3 для алюминиевых и сталеалюминевых проводов
Зажим поддерживающий предназначен

для крепления алюминиевых и сталеалюминевых проводов диаметром 13,5-19,8 мм.
Разрушающая нагрузка зажима – 70 кН.

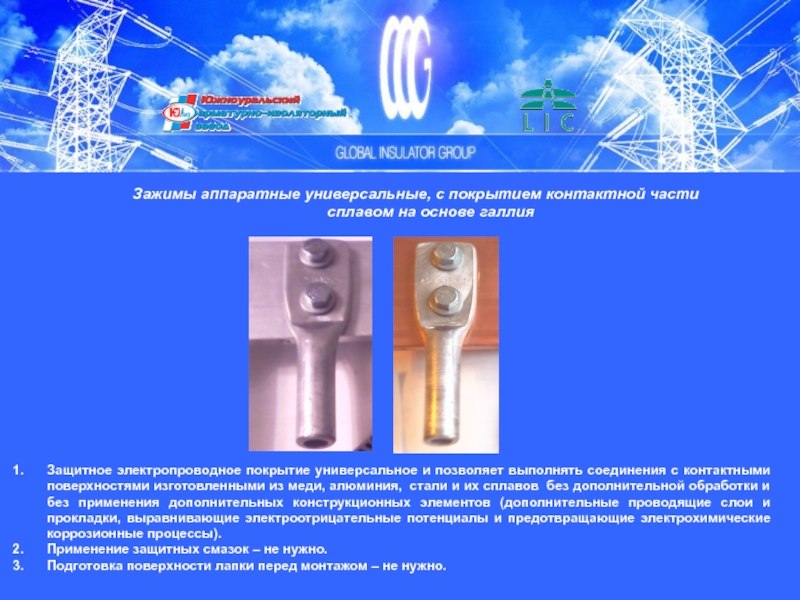

Слайд 18Зажимы аппаратные универсальные, с покрытием контактной части сплавом на основе галлия
Защитное

электропроводное покрытие универсальное и позволяет выполнять соединения с контактными поверхностями изготовленными из меди, алюминия, стали и их сплавов без дополнительной обработки и без применения дополнительных конструкционных элементов (дополнительные проводящие слои и прокладки, выравнивающие электроотрицательные потенциалы и предотвращающие электрохимические коррозионные процессы).
Применение защитных смазок – не нужно.
Подготовка поверхности лапки перед монтажом – не нужно.

Слайд 19
СПАСИБО
ЗА ВНИМАНИЕ
