Основные компоненты компьютера. Функции и взаимосвязь компонентов в процессе работы компьютера. презентация

питания

Материнская плата

Жёсткий диск

Оперативная память

Центральный процессор

Видеокарта

CD/DVD/Blue ray-привод

Кулер

Дополнительные карты расширения

устройство) — исполнитель машинных инструкций, часть аппаратного обеспечения компьютера или программируемого логического контроллера, отвечающий за выполнение операций, заданных программами.

Центральный процессор

Основные характеристики

устройство управления (УУ);
арифметико-логическое устройство (АЛУ);
запоминающее устройство (ЗУ) на основе регистров процессорной памяти и кэш-памяти процессора;
генератор тактовой частоты (ГТЧ).

Тактовая частота.
Частота обмена с системной шиной.
Объём кэш-памяти.
Количество ядер.
Тип сокета.

В состав центрального процессора входят:

видео, сетевой контроллер и т. д.).
Тип поддерживаемой оперативной памяти.
Чипсет (тип северного и южного мостов).

Основное аппаратное устройство компьютера.

На ней находится магистраль. Нужна для объединения всех модулей системного блока в единое целое.

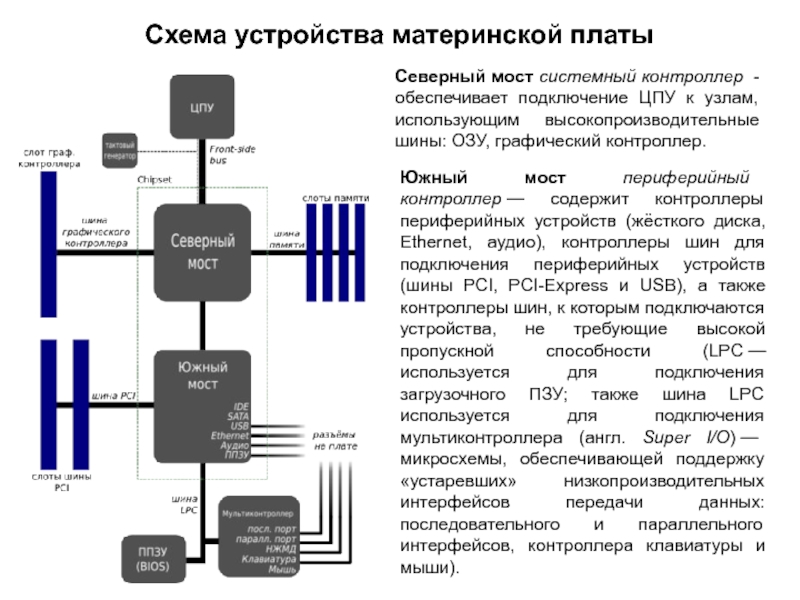

к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер.

Южный мост периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера (англ. Super I/O) — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).

системы памяти ЭВМ, в которую процессор может обратиться за одну операцию. Предназначена для временного хранения данных и команд, необходимых процессору для выполнения им операций. Оперативная память передаёт процессору данные непосредственно, либо через кеш-память.
Оперативная память представляет собой последовательность пронумерованных, начиная с нуля, ячеек. В каждой ячейке оперативной памяти может храниться двоичный код длиной восемь знаков.

Оперативная память

Основные характеристики

Тактовая частота.
Объём.
Тип.

Iоп = Iяч • N

Объём оперативной памяти Iоп можно определить, если количество информации, хранящейся в каждой ячейке Iяч, умножить на N ‒ количество ячеек.

преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.

Графический процессор.
Видеоконтроллер.
Тип и объём видеопамяти.
Интерфейс с материнской платой.

Основные характеристики

количество плат расширения. Например:
модем
сетевая плата
звуковая плата
карта видеозахвата
TV-тюнер

память. Устройство, которое обеспечивает запись и считывание информации, назы­вается накопителем, или дисководом, а хранится информация на носителях информации (магнитных, оптических и flash-дисках, картах flash-памяти). Информация на носителях хранится в двоичном компьютерном коде, т. е. в форме последовательностей нулей и единиц.

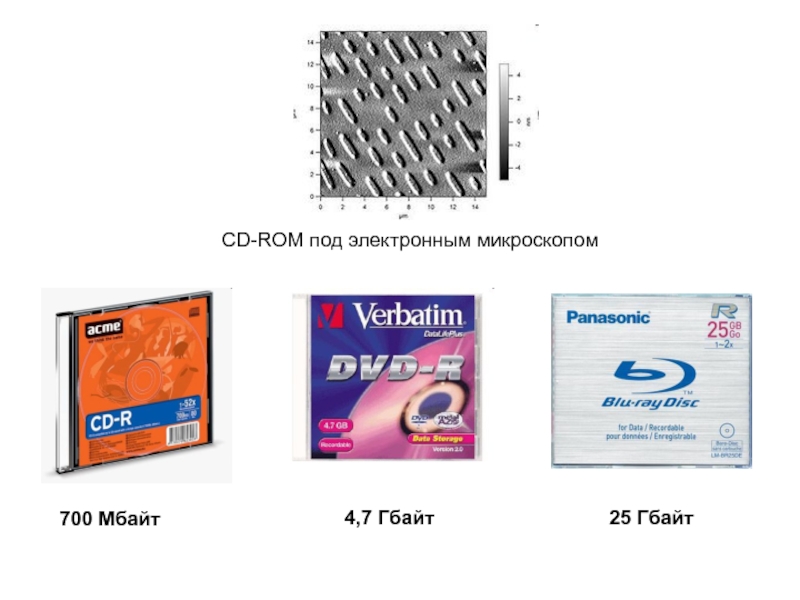

информации. Информация на оптическом диске хранится на одной спиралевидной дорожке, идущей от центра диска к периферии (дорожка похожа по форме на раковину улитки) и содержащей чередующиеся участки с плохой и хорошей отражающей способностью.
В процессе считывания информации с оптического диска луч лазера, установленного в дисководе, падает на поверхность вращающегося диска и отражается. Так как поверхность оптического диска имеет участки с различной отражающей способностью, отраженный луч также меняет свою интенсивность и преобразуется в цифровой компьютерный код (отражает — компьютерная единица 1, не отражает — компьютерный ноль О).

USB-разъёму компьютера.

Она может быть прочитана сколько угодно раз (в пределах срока хранения данных, типично — 10-100 лет), но писать в такую память можно лишь ограниченное число раз (максимально — около миллиона циклов). Распространена флеш-память, выдерживающая около 100 тысяч циклов перезаписи — намного больше, чем способна выдержать дискета или CD-RW.
