Электроэнергетический факультет Кафедра электроснабжения и эксплуатации электрооборудования Учебная дисциплина ЭЛЕКТРОБЕЗОПАСНОСТЬ презентация

ЛЕКЦИЯ № 12
Защитное уравнивание потенциалов электроустановки

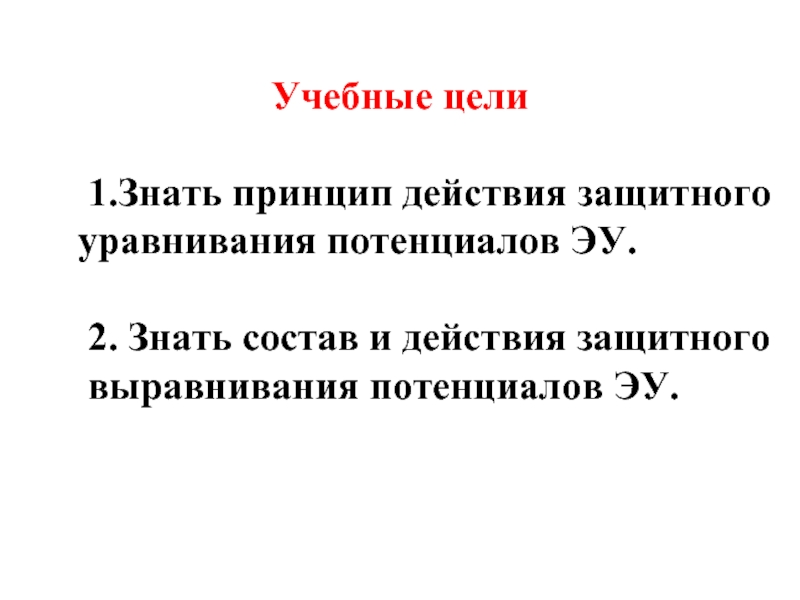

состав и действия защитного выравнивания потенциалов ЭУ.

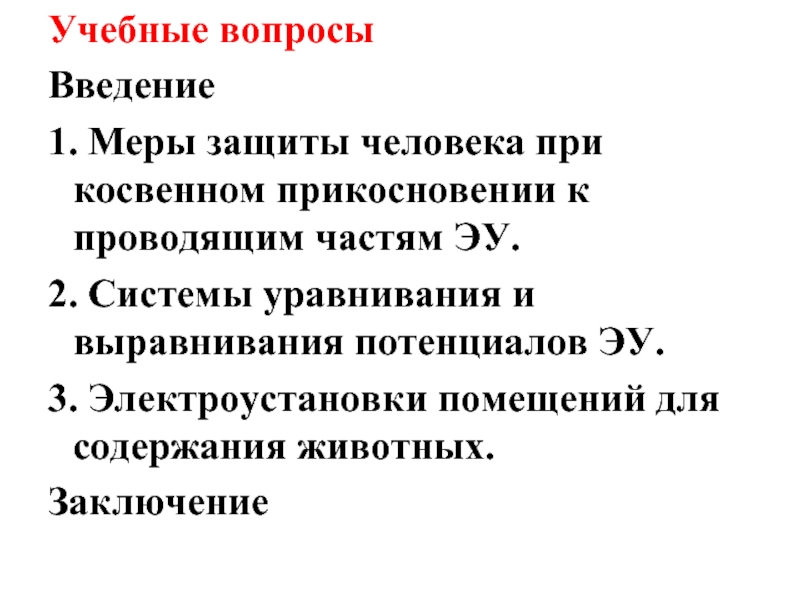

проводящим частям ЭУ.
2. Системы уравнивания и выравнивания потенциалов ЭУ.
3. Электроустановки помещений для содержания животных.
Заключение

268с.
2.Правила безопасности при эксплуатации ЭУ. – М.: ИНФА – М, 2011. – 154с.
3.Межотраслевая инструкция по оказанию первой помощи при несчастных случаях на производстве. – М: НЦ ЭНАС, 2011. - 80с.
4.Инструкция по применению и испытанию средств защиты, используемых в ЭУ. – Новосибирск: Сибирский унив., 2010. - 80с.

СтГАУ «АГРУС», 2006. – 131с.
6.Привалов Е.Е, Башкатов А.В., Попов А.Н.. Электробезопасность. – Ставрополь: Изд-во СтГАУ «АГРУС», 2006. – 81с.
7.Привалов Е. Е. Электробезопасность. Часть1. Защитное заземление. Ставрополь: СтГАУ Изд-во «АГРУС», 2008. – 30с.
8.Раздорожный А. А. Охрана труда и производственная безопасность: учебно -методическое пособие. – М: Экз., 2007. - 510с.

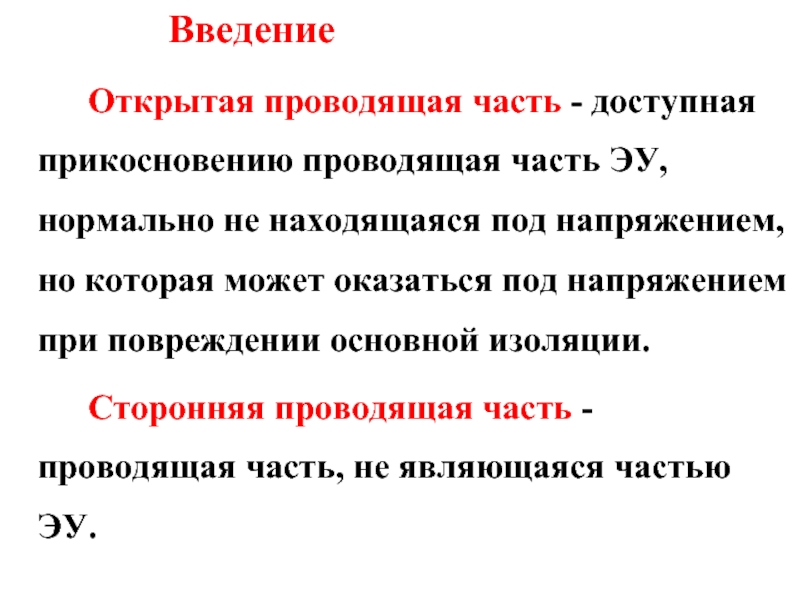

находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.
Сторонняя проводящая часть - проводящая часть, не являющаяся частью ЭУ.

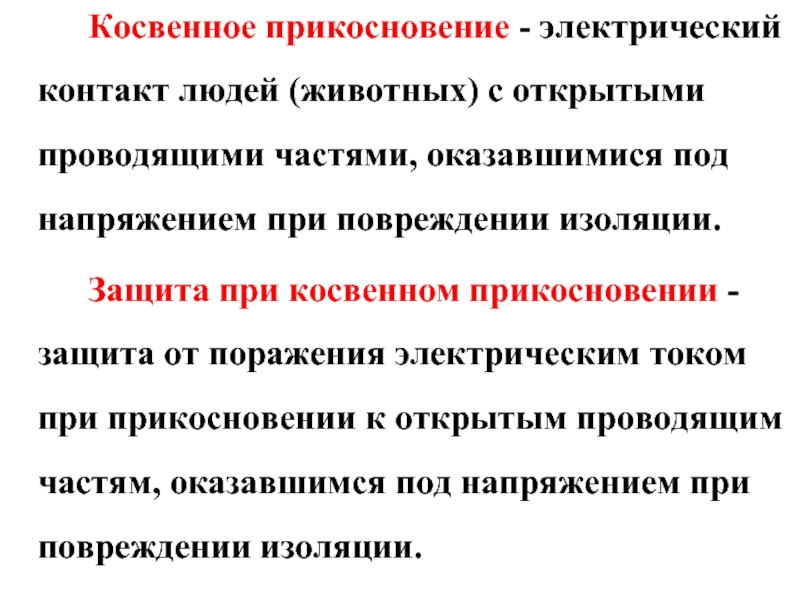

оказавшимися под напряжением при повреждении изоляции.
Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

защиты:
1. Защитное заземление.
2. Автоматическое отключение питания.
3. Уравнивание потенциалов.
4. Выравнивание потенциалов.
5. Двойная (усиленная) изоляция.
6. Сверхнизкое (малое) напряжение.
7. Защитное электрическое разделение цепей.
8. Изолирующие помещения, зоны, площадки.

их потенциалов.
Защитное уравнивание потенциалов - уравнивание потенциалов, выполняемое в целях безопасности людей (животных).
Выравнивание потенциалов - снижение разности потенциалов (шагового напряжения) на поверхности земли (пола) защитными проводниками, проложенными в земле (полу или на их поверхности) и соединенных с заземляющим устройством ЭУ.

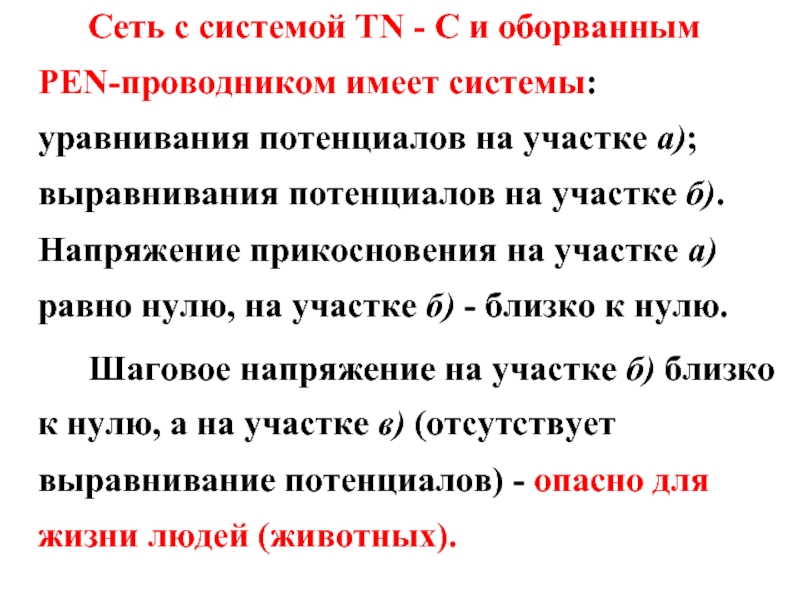

PEN-проводником

уравнивания потенциалов на участке а); выравнивания потенциалов на участке б). Напряжение прикосновения на участке а) равно нулю, на участке б) - близко к нулю.
Шаговое напряжение на участке б) близко к нулю, а на участке в) (отсутствует выравнивание потенциалов) - опасно для жизни людей (животных).

прямого прикосновения.
2. Дополнительная изоляция - независимая изоляция в ЭУ до 1кВ (дополнительно к основной изоляции) для защиты при косвенном прикосновении.
3. Двойная изоляция - основная и дополнительная изоляция в ЭУ до 1кВ.
4. Усиленная изоляция – изоляция для защиты от поражения током (равноценна двойной).

50В
в сетях переменного и 120В постоянного тока).
2.Разделительный трансформатор (первичная обмотка отделена от вторичных обмоток при помощи защитного разделения цепей).
3.Безопасный разделительный трансформатор
(питание ЭУ сверхнизким напряжением).
4.Защитный экран (отделение цепи от токоведущих частей других цепей).

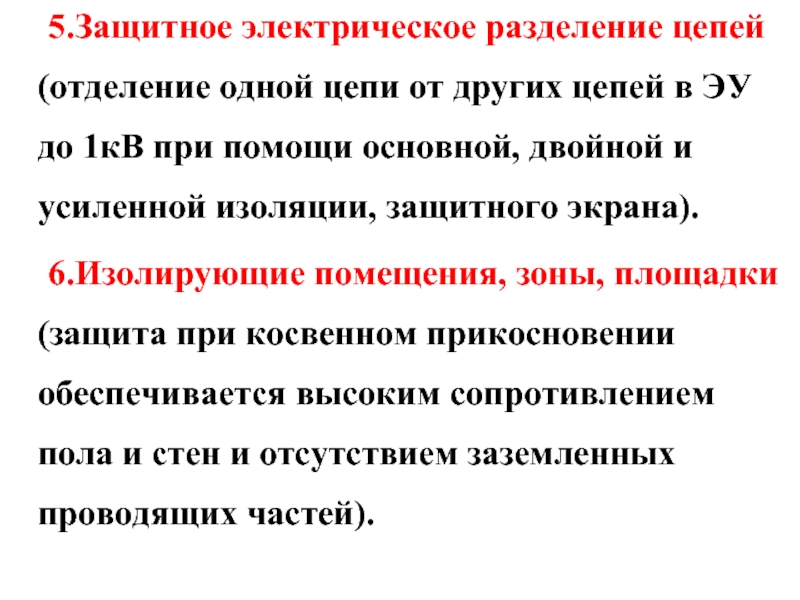

ЭУ до 1кВ при помощи основной, двойной и усиленной изоляции, защитного экрана).
6.Изолирующие помещения, зоны, площадки (защита при косвенном прикосновении обеспечивается высоким сопротивлением пола и стен и отсутствием заземленных проводящих частей).

питания имеют системы уравнивания потенциалов.
Основная система уравнивания потенциалов соединяет (рисунок 2):
1.В системе TN - нулевой защитный РЕ (РЕN) - проводник питающей линии сети.
2.В системах IT и ТТ - заземляющий проводник (соединен с заземляющим устройством ЭУ).

коммуникаций, входящих в здание (водоснабжения, канализации, отопления, газоснабжения).
5.Металлические части каркаса здания и части систем вентиляции и кондиционирования.
6.Заземляющее устройство защиты от молний.
7.Заземляющий проводник рабочего заземления.
8.Металлические оболочки кабелей.

С1 - металлические трубы водопровода; С2 - металлические трубы канализации; С3 - металлические трубы газоснабжения с изолирующей вставкой на вводе; С4 - воздуховоды вентиляции; С5 - система отопления; С6 - металлические трубы в ванной комнате; С7 - металлическая ванна; С8 - сторонняя проводящая часть; С9 - арматура ж. б. конструкций; ГЗШ - главная заземляющая шина; Т1 - естественный заземлитель; Т2 - заземлитель молниезащиты.

- дополнительной системы уравнивания;
4 - токоотвод системы защиты от молний;
5 - контур рабочего заземления в помещении вычислительного оборудования;
6 - проводник рабочего заземления;
7 - проводник уравнивания потенциалов в системе рабочего заземления;
8 - заземляющий проводник.
Все части соединены с ГЗШ проводниками уравнивания потенциалов.

ЭУ здания и сторонние проводящие части, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ.
Для уравнивания потенциалов используют специальные проводники (открытые и сторонние проводящие части).

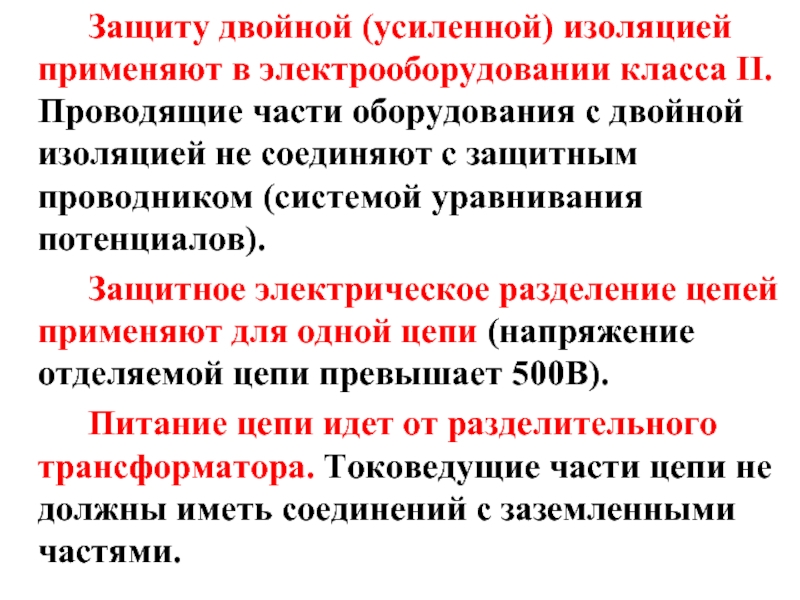

оборудования с двойной изоляцией не соединяют с защитным проводником (системой уравнивания потенциалов).
Защитное электрическое разделение цепей применяют для одной цепи (напряжение отделяемой цепи превышает 500В).
Питание цепи идет от разделительного трансформатора. Токоведущие части цепи не должны иметь соединений с заземленными частями.

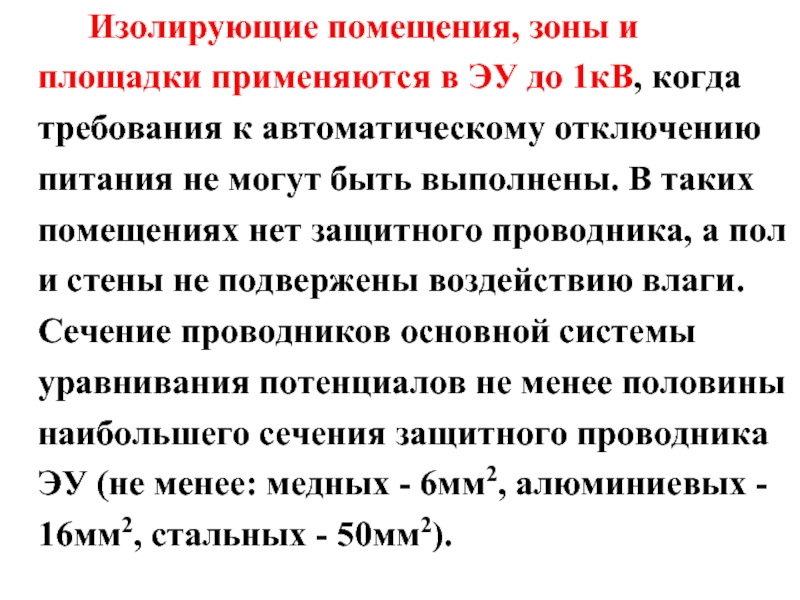

требования к автоматическому отключению питания не могут быть выполнены. В таких помещениях нет защитного проводника, а пол и стены не подвержены воздействию влаги. Сечение проводников основной системы уравнивания потенциалов не менее половины наибольшего сечения защитного проводника ЭУ (не менее: медных - 6мм2, алюминиевых - 16мм2, стальных - 50мм2).

защитных проводников (двух открытых проводящих частей).
2.При соединении проводящих (открытой и сторонней) частей - половины сечения защитного проводника, подключенного к открытой проводящей части.
Все соединения и присоединения должны быть надежными и обеспечивать непрерывность электрической цепи.

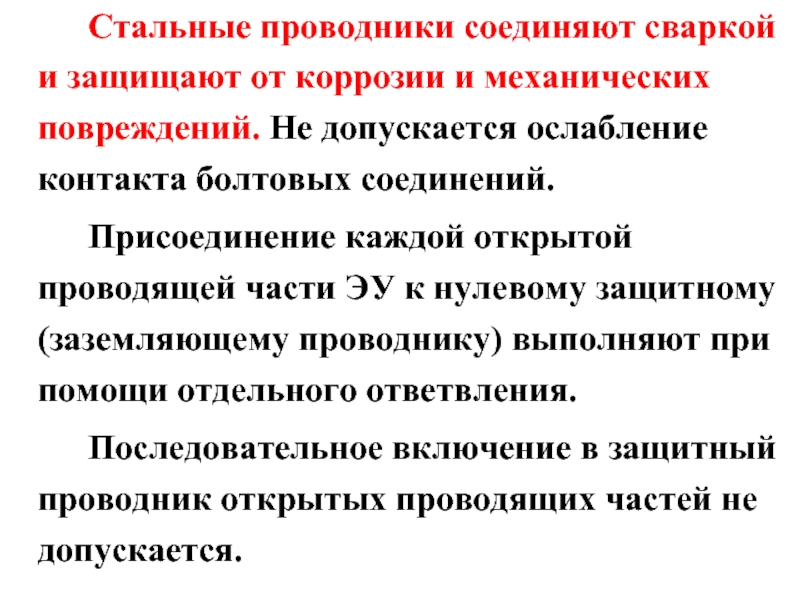

Не допускается ослабление контакта болтовых соединений.
Присоединение каждой открытой проводящей части ЭУ к нулевому защитному (заземляющему проводнику) выполняют при помощи отдельного ответвления.
Последовательное включение в защитный проводник открытых проводящих частей не допускается.

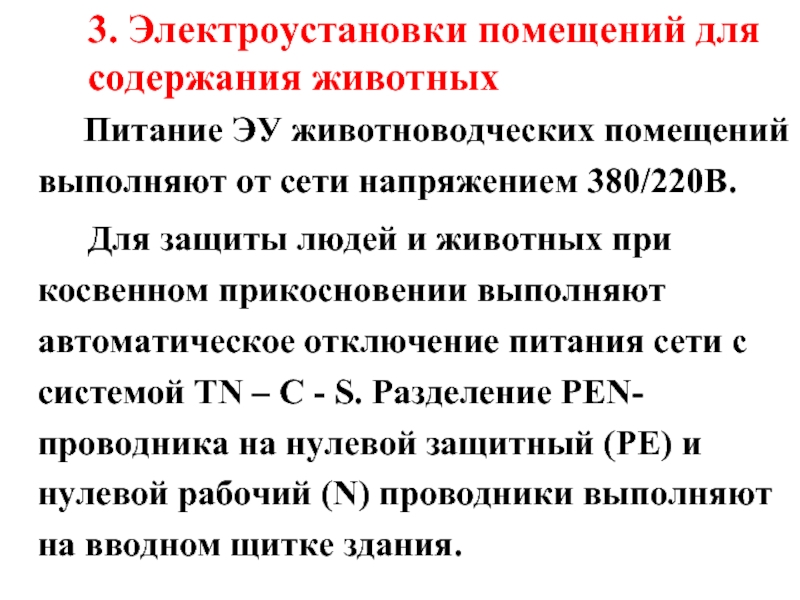

выполняют от сети напряжением 380/220В.
Для защиты людей и животных при косвенном прикосновении выполняют автоматическое отключение питания сети с системой TN – C - S. Разделение PEN-проводника на нулевой защитный (РЕ) и нулевой рабочий (N) проводники выполняют на вводном щитке здания.

с системой TN – S (нулевой рабочий проводник должен иметь изоляцию, равноценную изоляции фазных проводников на всем его протяжении).
Время защитного автоматического отключения питания в помещениях для содержания животных, а также в помещениях, связанных с ними при помощи сторонних проводящих частей, должно соответствовать таблице 1.

в помещениях для содержания животных

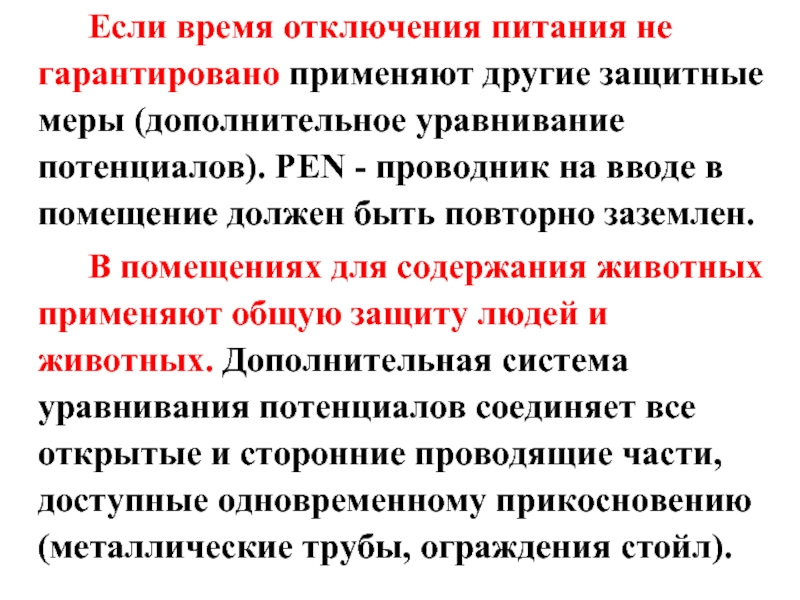

уравнивание потенциалов). PEN - проводник на вводе в помещение должен быть повторно заземлен.
В помещениях для содержания животных применяют общую защиту людей и животных. Дополнительная система уравнивания потенциалов соединяет все открытые и сторонние проводящие части, доступные одновременному прикосновению (металлические трубы, ограждения стойл).

с дополнительной системой уравнивания потенциалов.
В нормальном режиме работы ЭУ устройства выравнивания и уравнивания потенциалов обеспечивают напряжение прикосновения не более 0,2В.

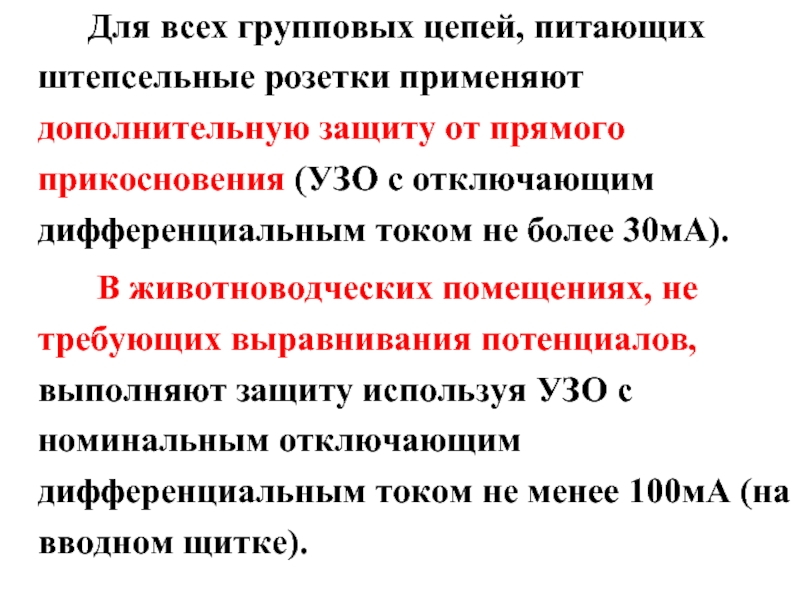

прямого прикосновения (УЗО с отключающим дифференциальным током не более 30мА).
В животноводческих помещениях, не требующих выравнивания потенциалов, выполняют защиту используя УЗО с номинальным отключающим дифференциальным током не менее 100мА (на вводном щитке).
