Слайд 1
Текст слайда:


ЕЖЕГОДНАЯ НАУЧНАЯ СЕССИЯ
МЕЖДУНАРОДНОЙ АССОЦИАЦИИ ИССЛЕДОВАТЕЛЕЙ АСФАЛЬТОБЕТОНА



МЕТОД ИССЛЕДОВАНИЕ
АДСОРБИОННО-СОЛЬВАТНОГО СЛОЯ БИТУМА
НА ПОВЕРХНОСТИ МИНЕРАЛЬНОГО ПОРОШКА



Автор: С.С. Иноземцев
аспирант института ИСА, каф. ТВВиБ
Руководитель: Е.В. Королев
д.т.н., профессор, директор НОЦ НТ
ФГБОУ ВПО «МГСУ»

2013 г.


Слайд 2
Текст слайда:

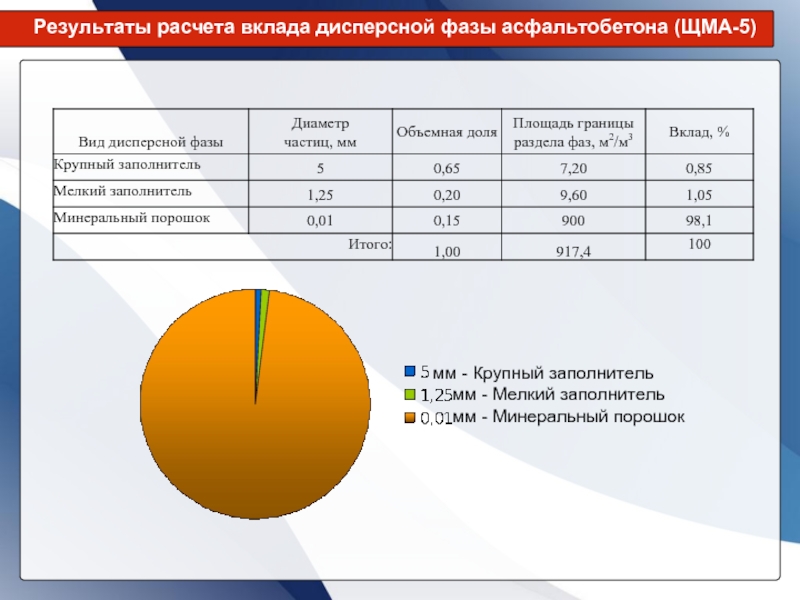

Результаты расчета вклада дисперсной фазы асфальтобетона (ЩМА-5)


мм - Крупный заполнитель
мм - Мелкий заполнитель
мм - Минеральный порошок


Слайд 3
Текст слайда:

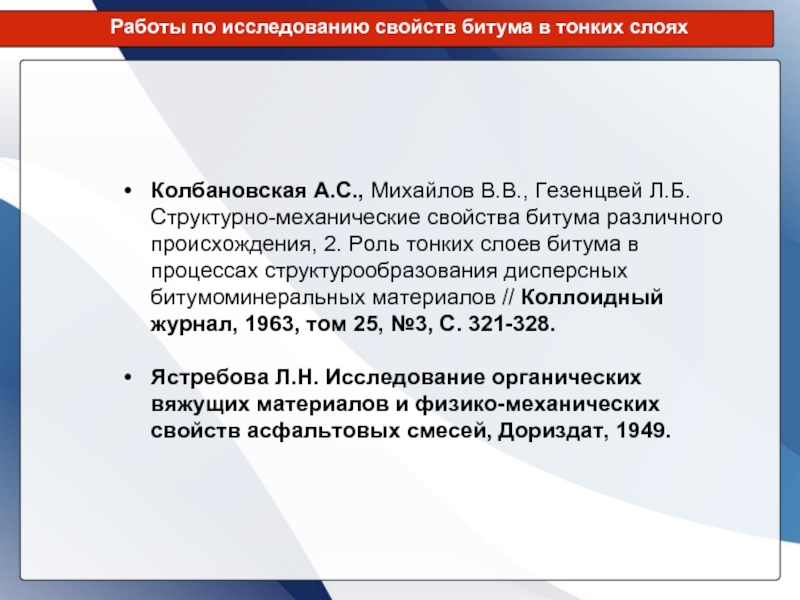

Работы по исследованию свойств битума в тонких слоях


Колбановская А.С., Михайлов В.В., Гезенцвей Л.Б. Структурно-механические свойства битума различного происхождения, 2. Роль тонких слоев битума в процессах структурообразования дисперсных битумоминеральных материалов // Коллоидный журнал, 1963, том 25, №3, С. 321-328.

Ястребова Л.Н. Исследование органических вяжущих материалов и физико-механических свойств асфальтовых смесей, Дориздат, 1949.


Слайд 4
Текст слайда:

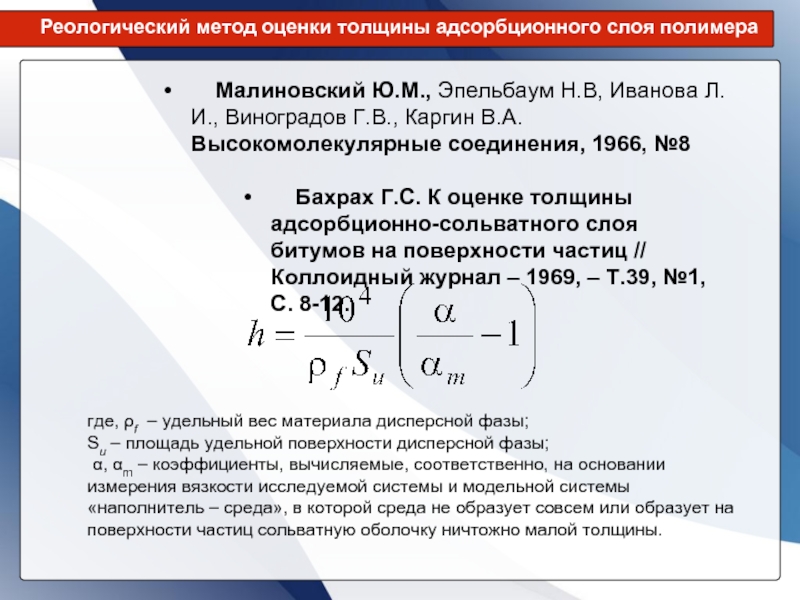

Реологический метод оценки толщины адсорбционного слоя полимера


Малиновский Ю.М., Эпельбаум Н.В, Иванова Л.И., Виноградов Г.В., Каргин В.А. Высокомолекулярные соединения, 1966, №8

Бахрах Г.С. К оценке толщины адсорбционно-сольватного слоя битумов на поверхности частиц // Коллоидный журнал – 1969, – Т.39, №1, С. 8-12.

где, ρf – удельный вес материала дисперсной фазы;
Su – площадь удельной поверхности дисперсной фазы;
α, αm – коэффициенты, вычисляемые, соответственно, на основании измерения вязкости исследуемой системы и модельной системы «наполнитель – среда», в которой среда не образует совсем или образует на поверхности частиц сольватную оболочку ничтожно малой толщины.


Слайд 5
Текст слайда:

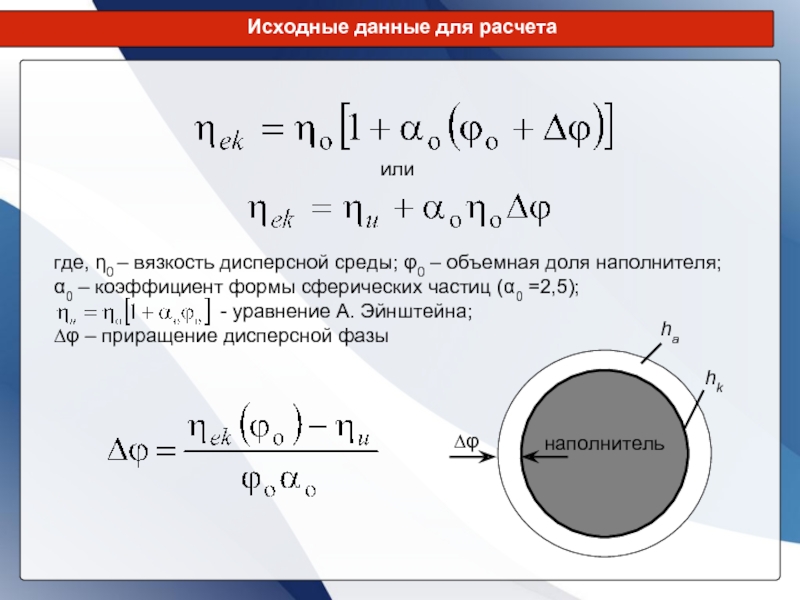

Исходные данные для расчета



где, η0 – вязкость дисперсной среды; φ0 – объемная доля наполнителя;
α0 – коэффициент формы сферических частиц (α0 =2,5);
- уравнение А. Эйнштейна;
∆φ – приращение дисперсной фазы






или


наполнитель


Слайд 6
Текст слайда:


Зависимость вязкости дисперсной системы от степени наполнения












Слайд 7
Текст слайда:


Ротационный вискозиметр Physica MCR 101 Anton Paar









Метод коаксиальных (соосных)
цилиндров

Скорость вращения цилиндра
при измерении – 20 с-1

Температура испытаний –
120, 130, 140, 150 оС

Точность поддержания
температуры ± 0,01 оС

Точность измерения вязкости
± 0,1 мПа·с


Слайд 8
Текст слайда:

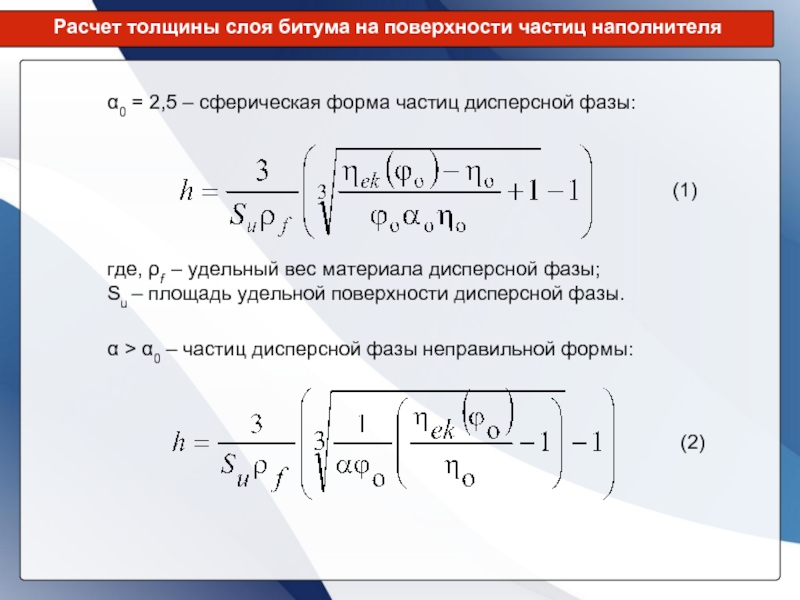

Расчет толщины слоя битума на поверхности частиц наполнителя



где, ρf – удельный вес материала дисперсной фазы;
Su – площадь удельной поверхности дисперсной фазы.








(1)

α > α0 – частиц дисперсной фазы неправильной формы:

α0 = 2,5 – сферическая форма частиц дисперсной фазы:


(2)


Слайд 9
Текст слайда:

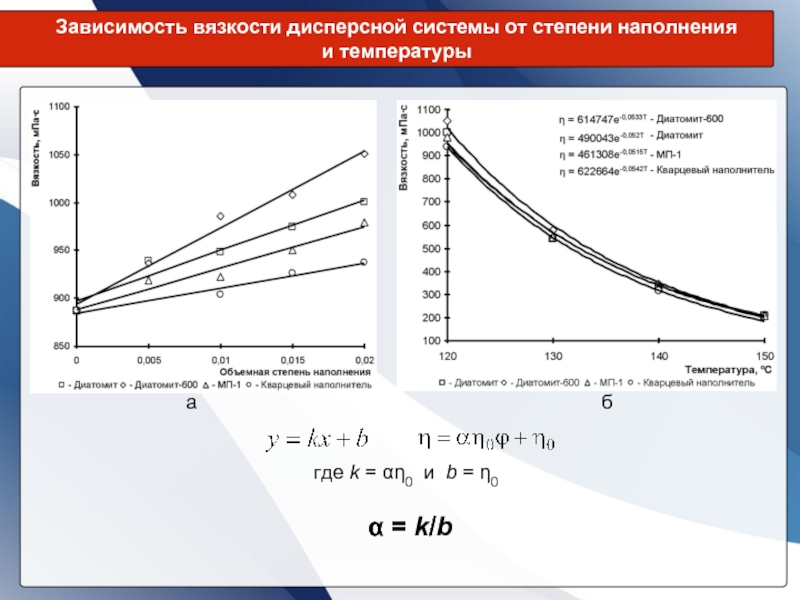

Зависимость вязкости дисперсной системы от степени наполнения
и температуры











а б



где k = αη0 и b = η0

α = k/b


Слайд 10
Текст слайда:


Результаты расчета толщины слоев битума на поверхности минерального компонента при αо=2,5 – (1) и α = α – (2)














Слайд 11
Текст слайда:


Зависимость вязкости дисперсной среды от температуры











Если η0 0 или η0 ηmin , то

hk 0


Слайд 12
Текст слайда:

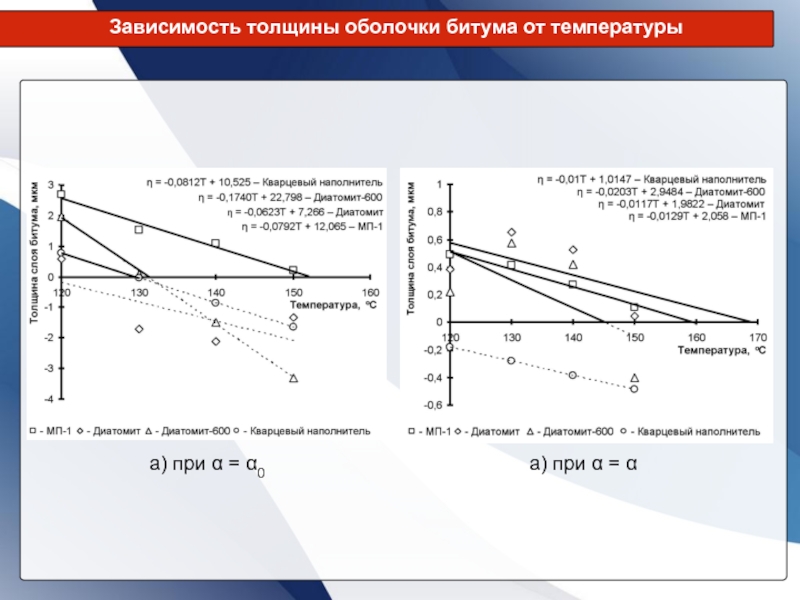

Зависимость толщины оболочки битума от температуры














а) при α = α0

а) при α = α


Слайд 13
Текст слайда:
















Толщины слоев битума на минеральных компонентах



Слайд 14
Текст слайда:


ЕЖЕГОДНАЯ НАУЧНАЯ СЕССИЯ
МЕЖДУНАРОДНОЙ АССОЦИАЦИИ ИССЛЕДОВАТЕЛЕЙ АСФАЛЬТОБЕТОНА

2013 г.




СПАСИБО ЗА ВНИМАНИЕ!
Доклад окончен.
