Лазерная септохондрокоррекция:ОБОРУДОВАНИЕ И КЛИНИЧЕСКИЕ ИСПЫТАНИЯ Овчинников Ю.М., Свистушкин В.М., ММА им. И.М.Сеченова Соболь Э.Н., Воробьёва Н.Н. Лаборатория Биофотоники ИПЛИТ РАН, Троицк, Корпорация Аркюо Медикал. презентация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип лазера, длина волны: эрбиевый,волоконный, 1, 56 мкм
Мощность лазерного излучения : до 2 Вт Прицельное излучение: 0, 2 - 2mW, 0,532мкм
Режим работы: непрерывный, модулированный
Длина комбинированного кабеля: 3м
Контрольная система с обратной связью: микропроцессорная
Система управления процессом облучения: компьютерная
Напряжение питания: 220 В, однофазное
Максимальная потребляемая мощность: 500 Вт
Время установления рабочего режима с момента включения : < 5 мин
Время работы без отключения: 6 часов
Габариты, мм: 500х450x1150
Вес, кг: 40

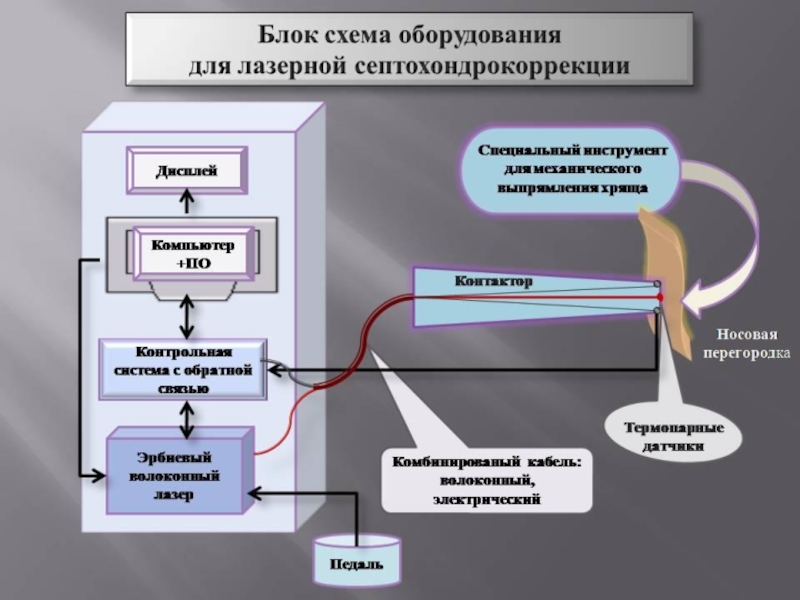

Контактор

Инструмент для механического
выпрямления носовой перегородки

Лазерный септокорректор ЛСК-701

После лазерной коррекции хрящевого отдела перегородки носа

КЛИНИЧЕСКИЕ ИСПЫТАНИЯ
ЛСК-701

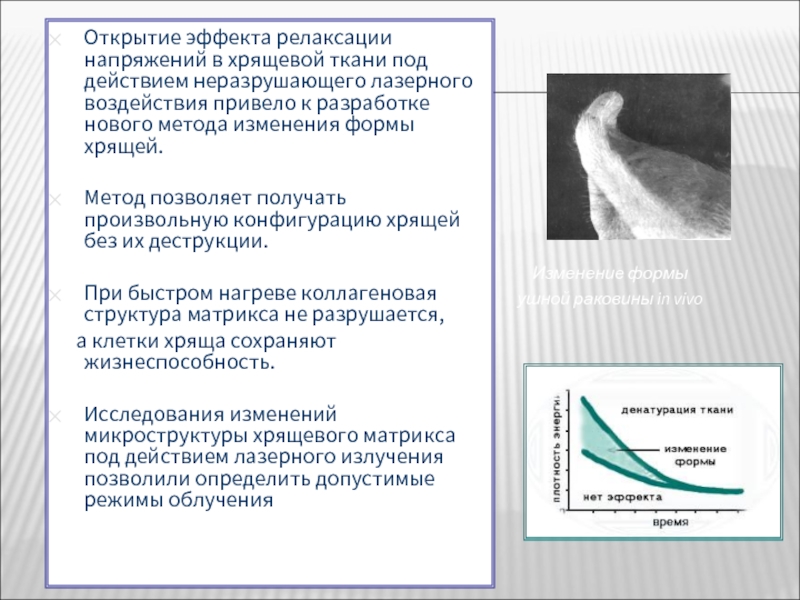

воздействия привело к разработке нового метода изменения формы хрящей.

Метод позволяет получать произвольную конфигурацию хрящей без их деструкции.

При быстром нагреве коллагеновая структура матрикса не разрушается,
а клетки хряща сохраняют жизнеспособность.

Исследования изменений микроструктуры хрящевого матрикса под действием лазерного излучения позволили определить допустимые режимы облучения

Изменение формы
ушной раковины in vivo

в импульсно-периодическом режиме, обеспечивающем эффективность релаксации напряжений

Контрольная система с обратной связью, обеспечивает безопасность лазерной процедуры

Оптомеханический контактор обеспечивает сохранность слизистой оболочки, подведение оптического волокна и датчиков контрольной системы

Специализированный инструмент обеспечивает удобство работы хирурга

из связанного в свободное состояние)

Реорганизация протеогликановой структуры хрящевого матрикса

Полигонизация – реорганизация структуры хондронов хрящевой ткани, приводящая к уменьшению наряженного состояния хрящевого матрикса

операция

0

0.5

1

Оптическая когерентная томография носовой перегородки
