Опыт эксплуатации топлива на АЭС с ВВЭР презентация
Содержание
- 1. Опыт эксплуатации топлива на АЭС с ВВЭР
- 2. Основные цели предшествующего этапа внедрения нового топлива Совершенствование конструкции ТВС Внедрение эффективных годичных топливных циклов
- 3. Основные этапы внедрения новых типов топлива ВВЭР-1000
- 4. Основные этапы внедрения новых типов топлива ВВЭР-440
- 5. Топливо в реакторах ВВЭР-1000 после ППР 2006 года

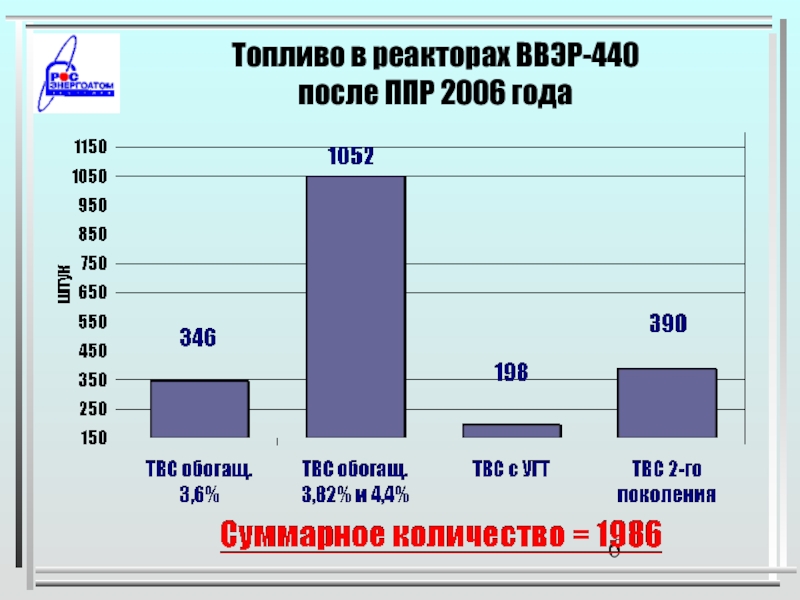

- 6. Топливо в реакторах ВВЭР-440 после ППР 2006 года

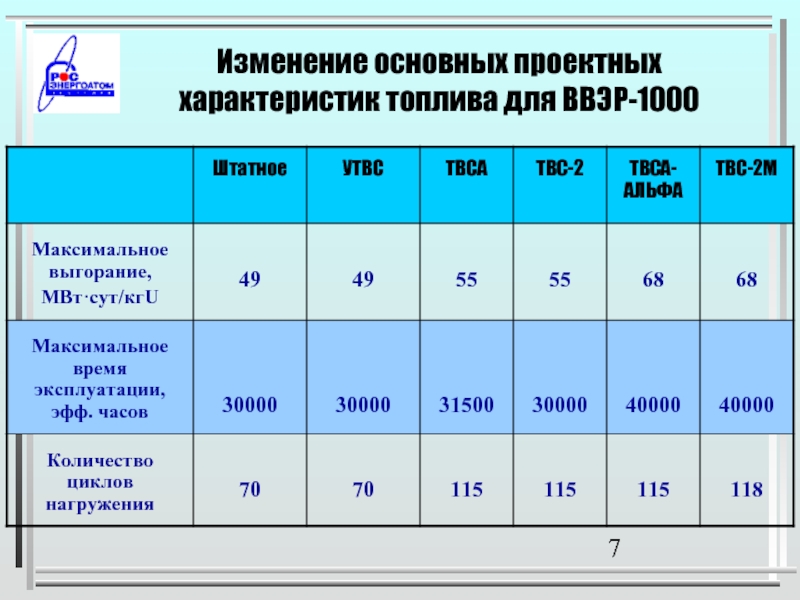

- 7. Изменение основных проектных характеристик топлива для ВВЭР-1000
- 8. Основные этапы внедрения новых топливных циклов
- 9. Изменение основных характеристик эффективности топливоиспользования ВВЭР-1000 с
- 10. Основные этапы внедрения новых топливных циклов
- 11. Изменение основных характеристик эффективности топливоиспользования ВВЭР-440 с
- 12. Данные по эксплуатации топлива 1. Контроль характеристик

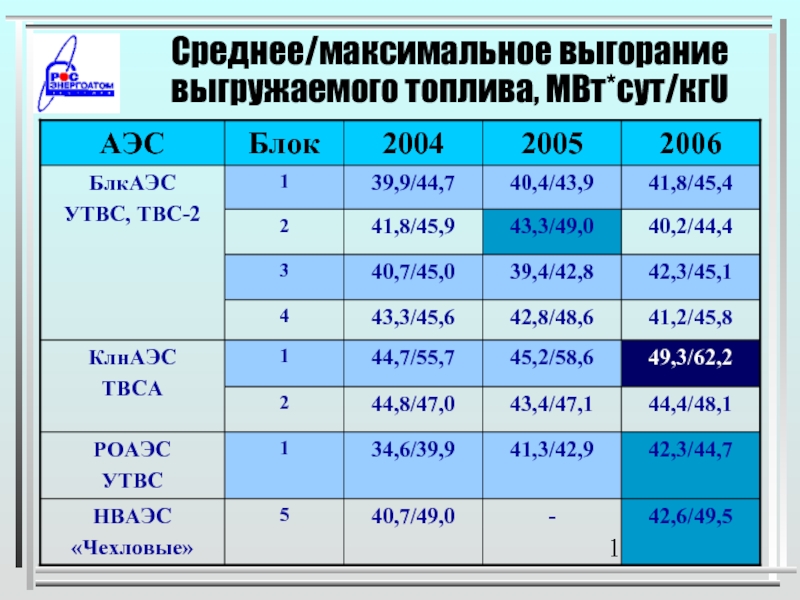

- 13. Среднее/максимальное выгорание выгружаемого топлива, МВт*сут/кгU

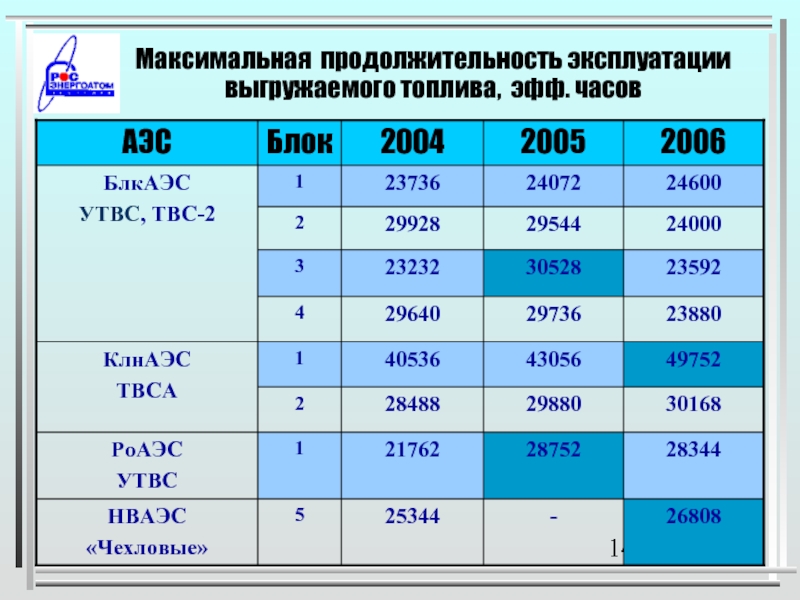

- 14. Максимальная продолжительность эксплуатации выгружаемого топлива, эфф. часов

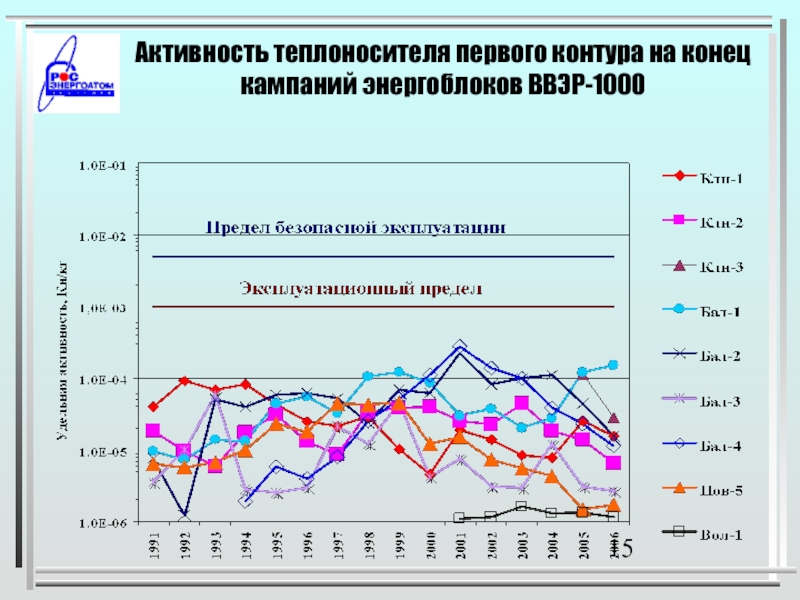

- 15. Активность теплоносителя первого контура на конец кампаний энергоблоков ВВЭР-1000

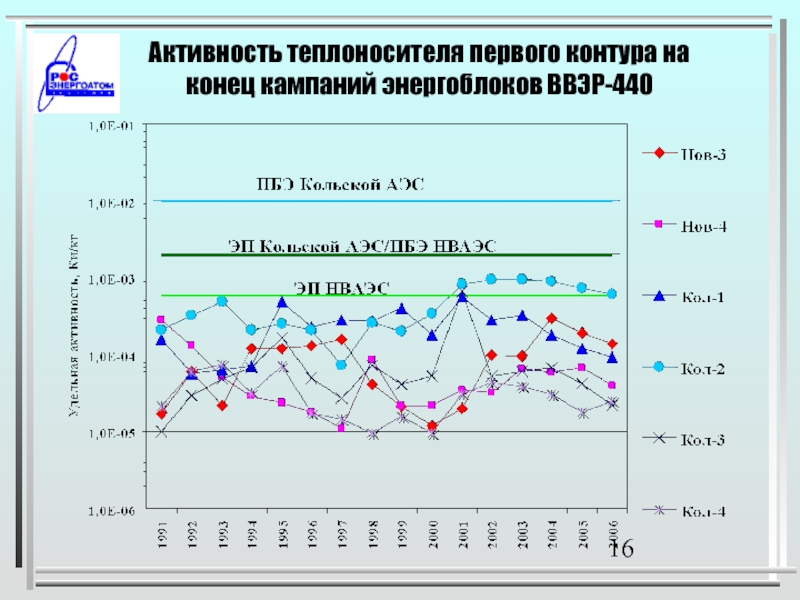

- 16. Активность теплоносителя первого контура на конец кампаний энергоблоков ВВЭР-440

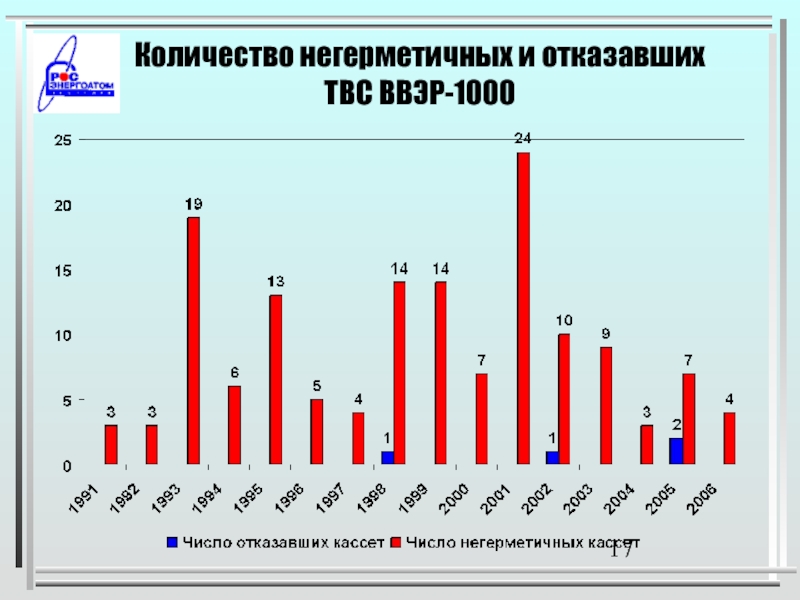

- 17. Количество негерметичных и отказавших ТВС ВВЭР-1000

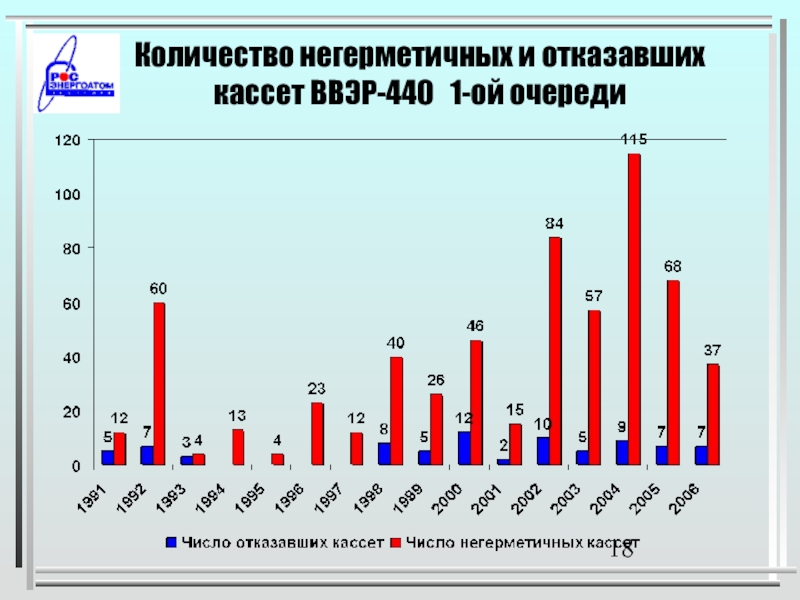

- 18. Количество негерметичных и отказавших кассет ВВЭР-440 1-ой очереди
- 19. Количество негерметичных и отказавших кассет ВВЭР-440 2-ой очереди

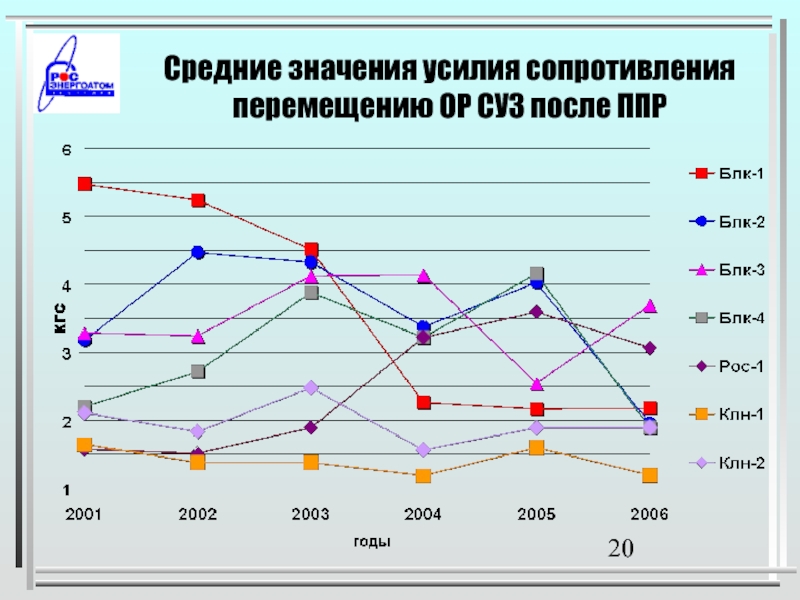

- 20. Средние значения усилия сопротивления перемещению ОР СУЗ после ППР

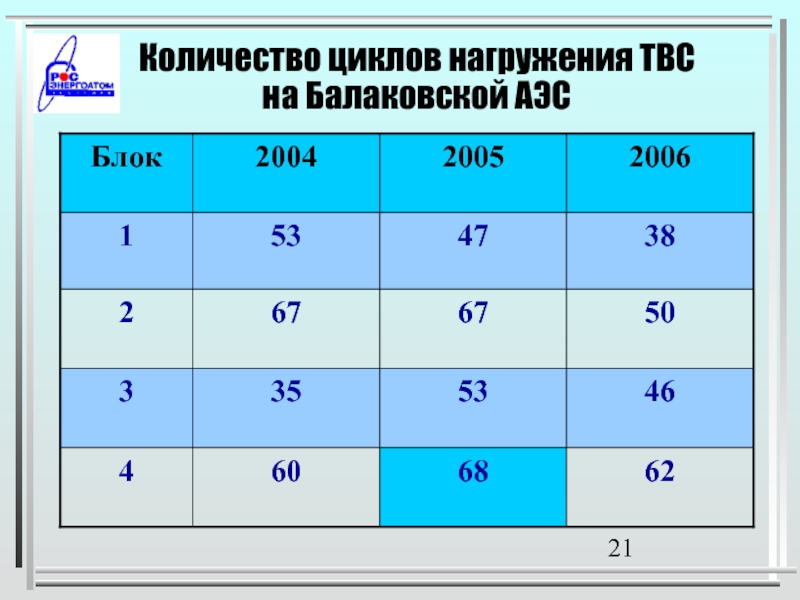

- 21. Количество циклов нагружения ТВС на Балаковской АЭС

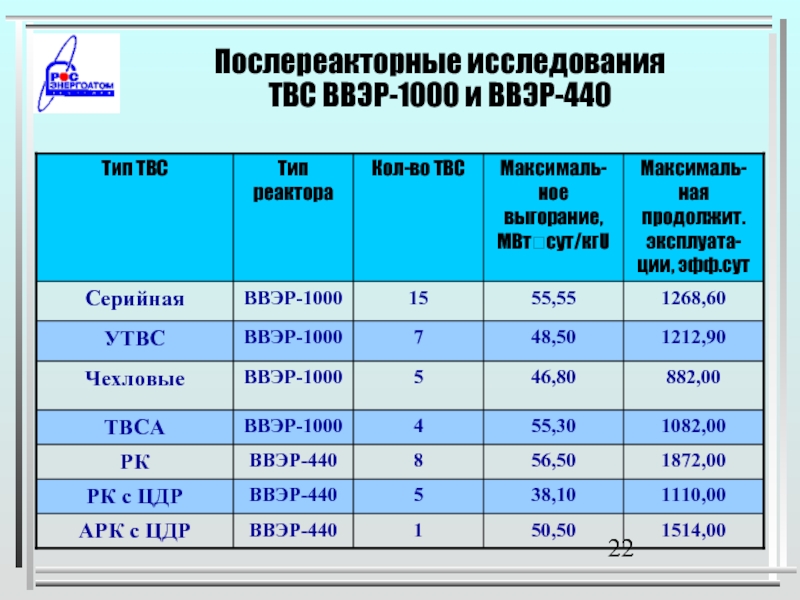

- 22. Послереакторные исследования ТВС ВВЭР-1000 и ВВЭР-440
- 23. Задачи решенные при внедрении новых типов топлива
- 24. Нерешенные проблемы завершенного этапа внедрения нового топлива
- 25. Основная задача предстоящего этапа Увеличение выработки электроэнергии на действующих энергоблоках
- 26. Основные направления увеличения выработки электроэнергии Повышение мощности
- 27. ЗАКЛЮЧЕНИЕ Проведенный в последние десятилетие комплекс
- 28. ЗАКЛЮЧЕНИЕ (продолжение) 2. Основные проблемы не
- 29. ЗАКЛЮЧЕНИЕ (продолжение) 3. Для решения основной
Слайд 1Концерн «Росэнергоатом»
Опыт эксплуатации топлива
на АЭС с ВВЭР
Первый заместитель руководителя
департамента по эксплуатации АЭС с реакторами ВВЭР
В.Е. Хлебцевич
В.Е. Хлебцевич

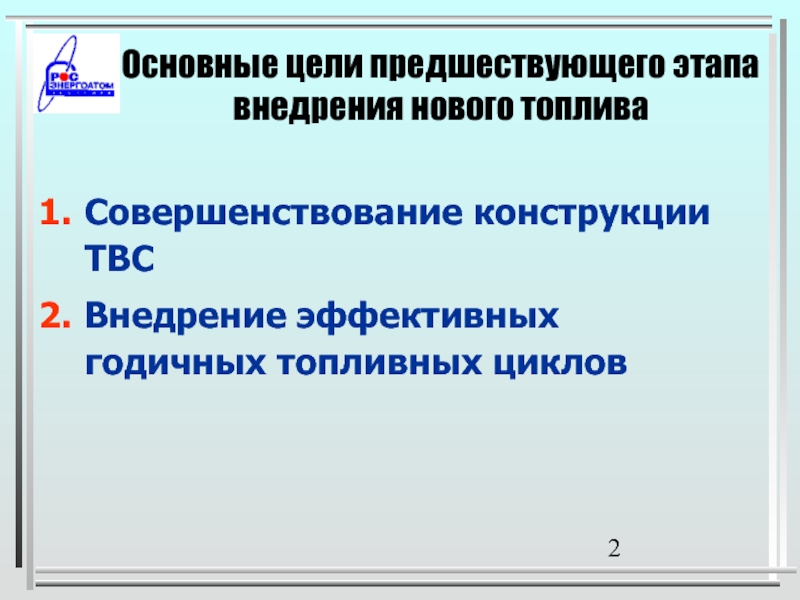

Слайд 2Основные цели предшествующего этапа внедрения нового топлива
Совершенствование конструкции ТВС
Внедрение эффективных годичных
топливных циклов

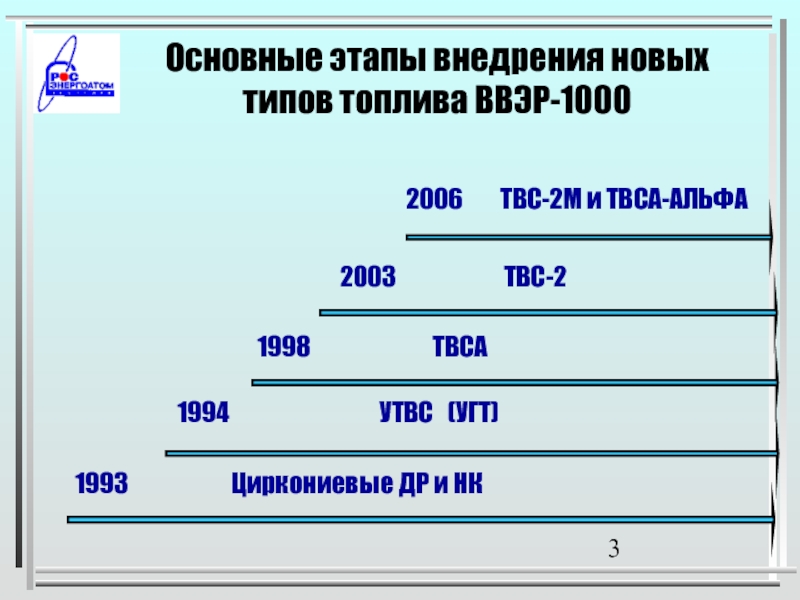

Слайд 3Основные этапы внедрения новых типов топлива ВВЭР-1000
1993
Циркониевые ДР и НК
1994 УТВС (УГТ)
1998 ТВСА
2003 ТВС-2
2006 ТВС-2М и ТВСА-АЛЬФА

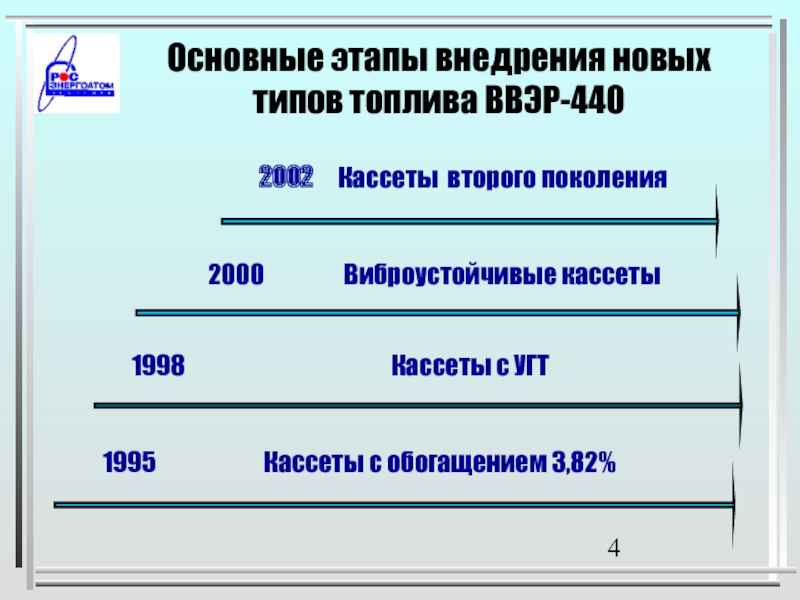

Слайд 4Основные этапы внедрения новых типов топлива ВВЭР-440
1995
Кассеты с обогащением 3,82%
2000 Виброустойчивые кассеты
2002 Кассеты второго поколения
1998 Кассеты с УГТ
Слайд 8Основные этапы внедрения новых
топливных циклов ВВЭР-1000
4-х годичный т.ц. (УТВС)
3-х год.
т.ц. 350 сут. (УТВС)
3-х годичный топливный цикл
4-х год. т.ц. (ТВСА)
3-х год. т.ц. 350 сут. (ТВС-2)

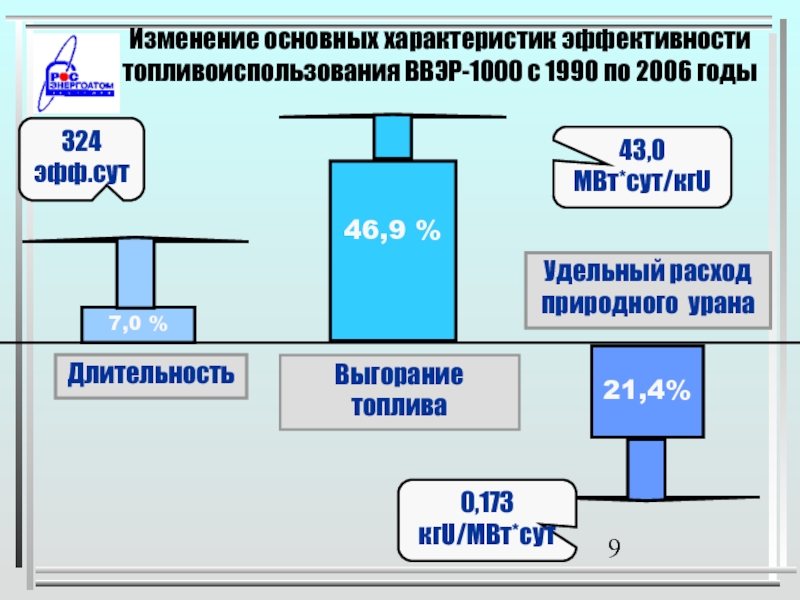

Слайд 9Изменение основных характеристик эффективности топливоиспользования ВВЭР-1000 с 1990 по 2006 годы
7,0
%
46,9 %
21,4%
Удельный расход
природного урана
Выгорание топлива
Длительность
324 эфф.сут
43,0 МВт*сут/кгU
0,173 кгU/МВт*сут

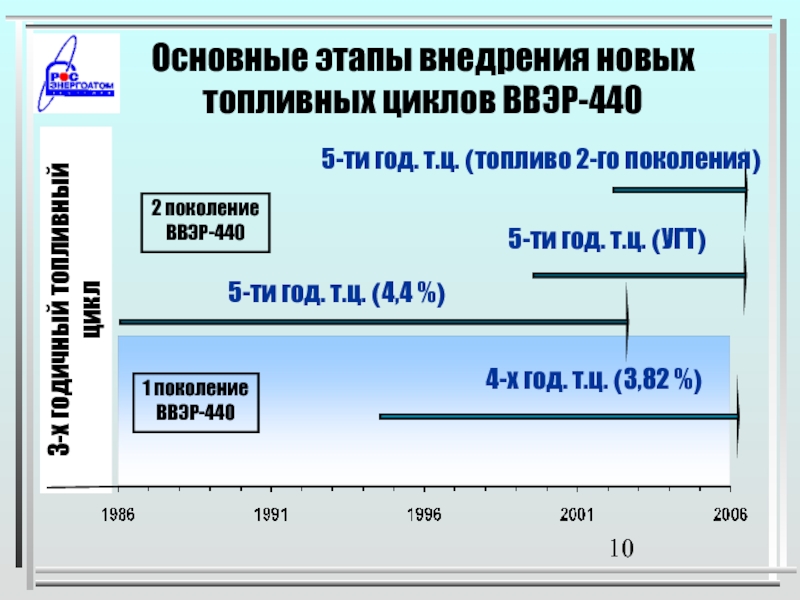

Слайд 10Основные этапы внедрения новых
топливных циклов ВВЭР-440
4-х год. т.ц. (3,82 %)
1
поколение
ВВЭР-440
ВВЭР-440
5-ти год. т.ц. (4,4 %)
2 поколение
ВВЭР-440
3-х годичный топливный цикл
5-ти год. т.ц. (УГТ)
5-ти год. т.ц. (топливо 2-го поколения)
Слайд 11Изменение основных характеристик эффективности топливоиспользования ВВЭР-440 с 1990 по 2006 годы
12,2
%
18,2 %
7,2 %
9,0 %
Удельный расход
природного урана
Выгорание топлива
1-е поколение
2-е поколение
1-е поколение
2-е поколение
46,6 МВт*сут/кгU
38,2 МВт*сут/кгU
0,181 кгU/МВт*сут
0,170 кгU/МВт*сут

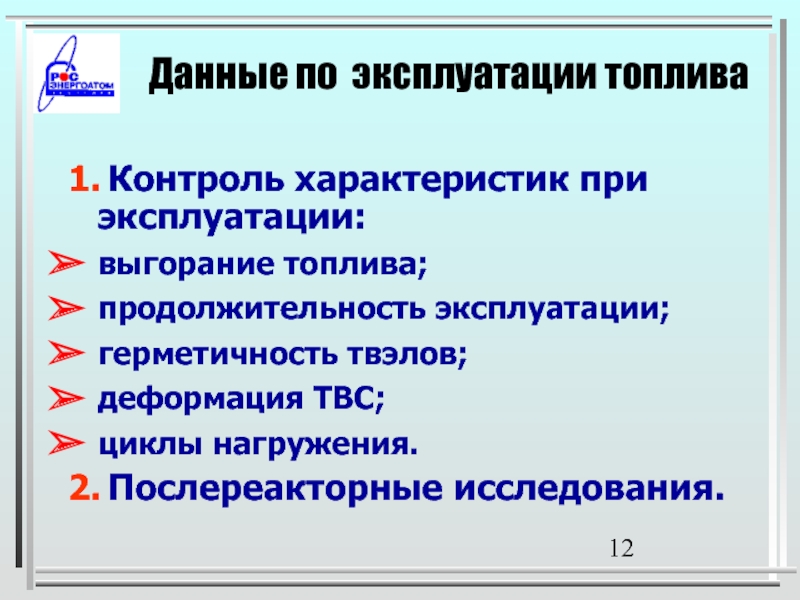

Слайд 12Данные по эксплуатации топлива
1. Контроль характеристик при эксплуатации:
выгорание топлива;
продолжительность эксплуатации;
герметичность твэлов;
деформация
ТВС;
циклы нагружения.
2. Послереакторные исследования.
циклы нагружения.
2. Послереакторные исследования.
Слайд 23Задачи решенные при внедрении новых типов топлива
Увеличен эксплуатационный ресурс топлива (выгорание
и длительность эксплуатации);
Решена проблема искривления ТВС ВВЭР-1000;
Снята проблема пэльного эффекта
Повышена виброустйчивость кассет на энергоблоках ВВЭР-440.
Решена проблема искривления ТВС ВВЭР-1000;
Снята проблема пэльного эффекта
Повышена виброустйчивость кассет на энергоблоках ВВЭР-440.
Слайд 24Нерешенные проблемы завершенного этапа внедрения нового топлива
Допустимое количество циклов нагружения не
удовлетворяет возрастающему количеству диспетчерских ограничений и работе в режиме суточного регулирования.
Увеличение выгорания топлива ведет к увеличению времени выдержки и переполнению БВ.
Не проведена аттестация ТУК для вывоза новых типов топлива с увеличенным выгоранием.
Увеличение выгорания топлива ведет к увеличению времени выдержки и переполнению БВ.
Не проведена аттестация ТУК для вывоза новых типов топлива с увеличенным выгоранием.

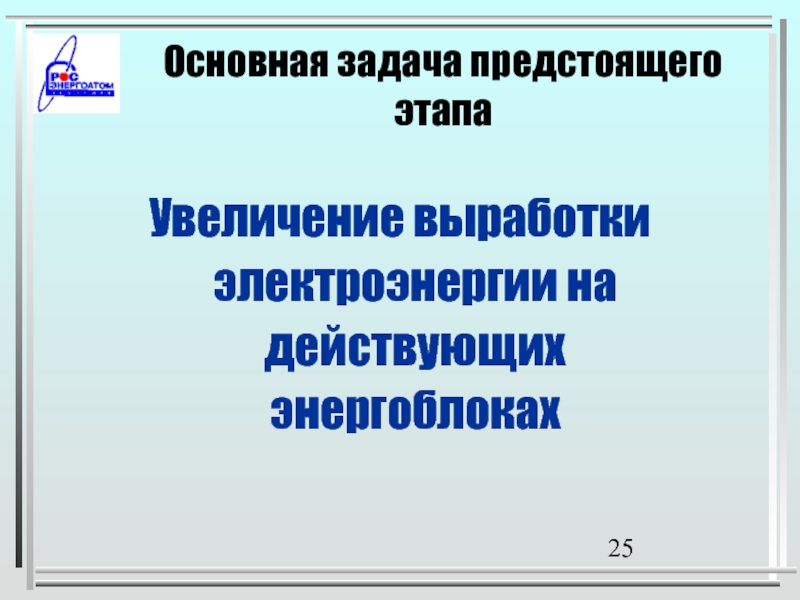

Слайд 25Основная задача предстоящего этапа
Увеличение выработки электроэнергии на действующих энергоблоках
Слайд 26Основные направления увеличения выработки электроэнергии
Повышение мощности энергоблоков ВВЭР-1000 и ВВЭР-440 второго
поколения.
Внедрение 18-ти месячных топливных циклов длительностью 490-500 эфф.сут. на реакторах ВВЭР-1000.
Внедрение 18-ти месячных топливных циклов длительностью 490-500 эфф.сут. на реакторах ВВЭР-1000.

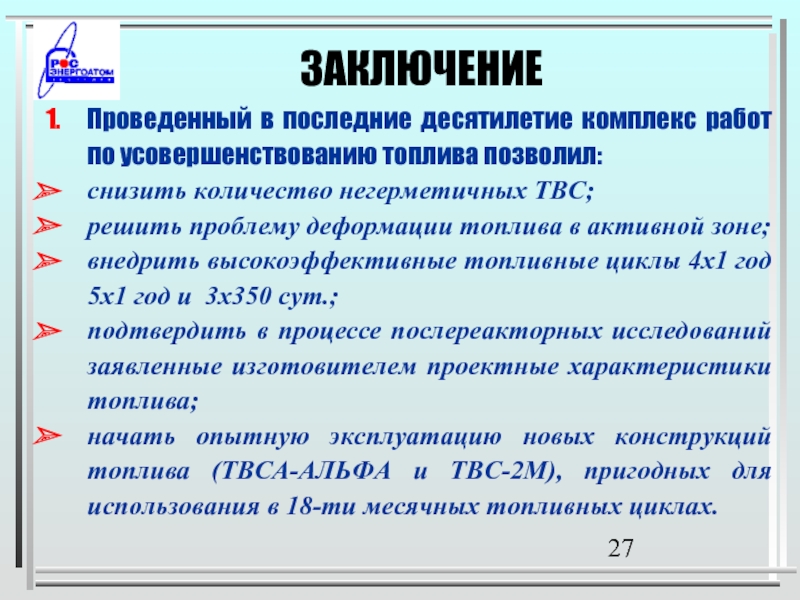

Слайд 27ЗАКЛЮЧЕНИЕ
Проведенный в последние десятилетие комплекс работ по усовершенствованию топлива позволил:
снизить количество
негерметичных ТВС;
решить проблему деформации топлива в активной зоне;
внедрить высокоэффективные топливные циклы 4х1 год 5х1 год и 3х350 сут.;
подтвердить в процессе послереакторных исследований заявленные изготовителем проектные характеристики топлива;
начать опытную эксплуатацию новых конструкций топлива (ТВСА-АЛЬФА и ТВС-2М), пригодных для использования в 18-ти месячных топливных циклах.
решить проблему деформации топлива в активной зоне;
внедрить высокоэффективные топливные циклы 4х1 год 5х1 год и 3х350 сут.;
подтвердить в процессе послереакторных исследований заявленные изготовителем проектные характеристики топлива;
начать опытную эксплуатацию новых конструкций топлива (ТВСА-АЛЬФА и ТВС-2М), пригодных для использования в 18-ти месячных топливных циклах.

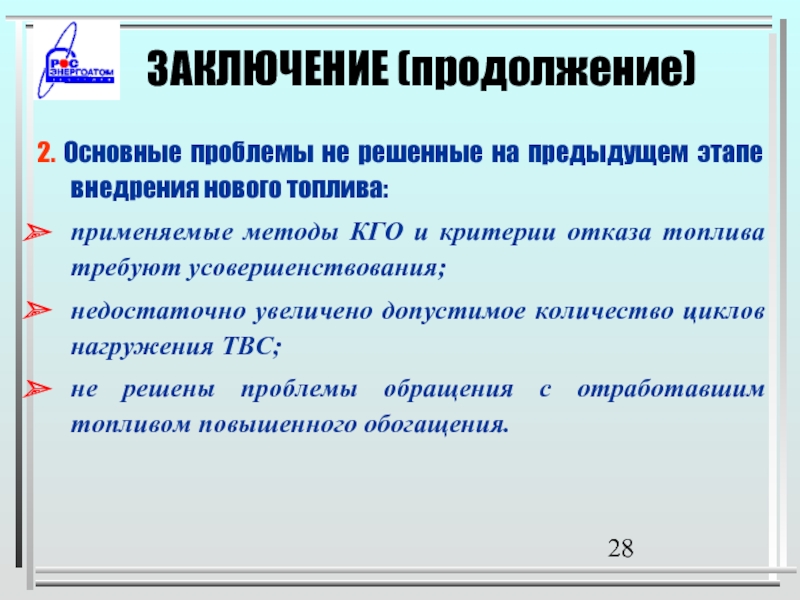

Слайд 28ЗАКЛЮЧЕНИЕ (продолжение)
2. Основные проблемы не решенные на предыдущем этапе внедрения нового
топлива:
применяемые методы КГО и критерии отказа топлива требуют усовершенствования;
недостаточно увеличено допустимое количество циклов нагружения ТВС;
не решены проблемы обращения с отработавшим топливом повышенного обогащения.
применяемые методы КГО и критерии отказа топлива требуют усовершенствования;
недостаточно увеличено допустимое количество циклов нагружения ТВС;
не решены проблемы обращения с отработавшим топливом повышенного обогащения.

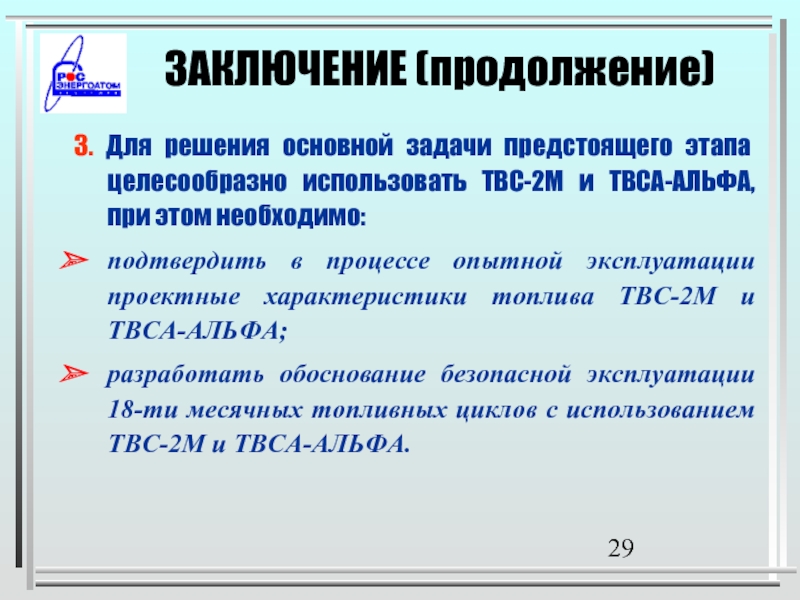

Слайд 29ЗАКЛЮЧЕНИЕ (продолжение)
3. Для решения основной задачи предстоящего этапа целесообразно использовать ТВС-2М
и ТВСА-АЛЬФА, при этом необходимо:
подтвердить в процессе опытной эксплуатации проектные характеристики топлива ТВС-2М и ТВСА-АЛЬФА;
разработать обоснование безопасной эксплуатации 18-ти месячных топливных циклов с использованием ТВС-2М и ТВСА-АЛЬФА.
подтвердить в процессе опытной эксплуатации проектные характеристики топлива ТВС-2М и ТВСА-АЛЬФА;
разработать обоснование безопасной эксплуатации 18-ти месячных топливных циклов с использованием ТВС-2М и ТВСА-АЛЬФА.
