Конструирование : Построение чертежа передника. презентация
Содержание
МЕРКИ обозначение Ст Сб Ди Дн Название мерки Название мерки Полуобхват талии Полуобхват бедер Длина изделия
Слайд 1
Конструирование :
Построение чертежа передника.
Выполнила:
Учитель технологии
МОУ гимназии 17
Вишнякова Т.М.
Королев 2010
Слайд 2

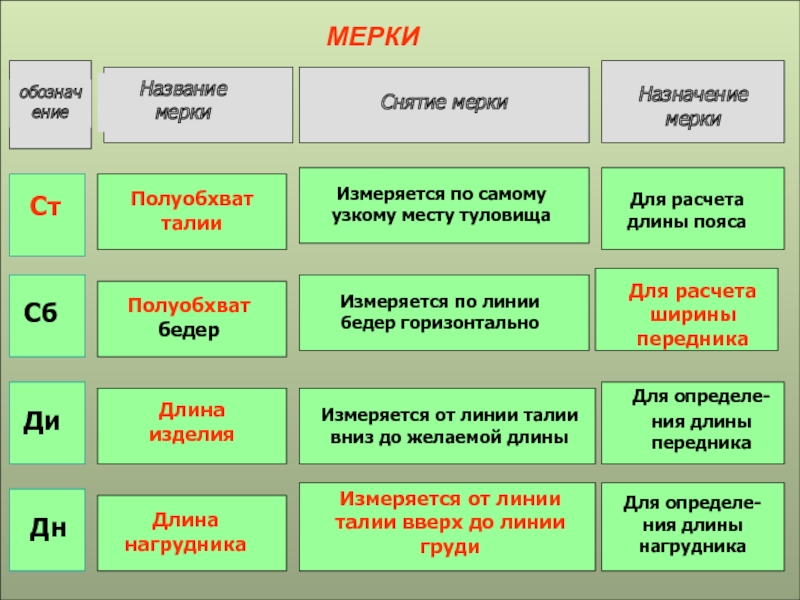

МЕРКИ
обозначение
Ст
Сб
Ди
Дн
Название
мерки
Название
мерки
Полуобхват
талии
Полуобхват бедер
Длина изделия
Длина нагрудника
Снятие мерки
Назначение мерки
Измеряется по
самому узкому месту туловища
Измеряется по линии бедер горизонтально
Измеряется от линии талии вниз до желаемой длины
Измеряется от линии талии вверх до линии груди
Для расчета длины пояса
Для расчета ширины передника
Для определе-
ния длины передника
Для определе-ния длины нагрудника
Слайд 3
Линии и знаки на чертеже
т
т1
т
н
- название отрезков
основная контурная линия
( обводка контура чертежа)
х
х
х
- деление отрезка на равные части
волнистая линии (прерывание
выкройки)
- штрих-пунктирная линия (обо-
значение осевой линии)
- пунктирная линия
Основная сплошная линия
( построение чертежа)
Чертеж передника
Слайд 5
Чертеж передника
Чертеж передника
Т
Н
Т1
Т
Т1
Н
Н1
3. ТТ1 = Сб : 2 + 6 =
40:2 + 6 = …см
4. ТТ1Н1Н – построить прям-к
Слайд 6
Чертеж передника
Чертеж передника
Т
Н
Т1
Н1
К
К1
Т
Т1
Н1
Н
К1
К
К2
К3
5. ТК = КК1 = 7см
6. К1К2 = К1К3
= 14 см
.
Слайд 7
Чертеж передника
Чертеж передника
К4
Т
Н
Н
Н
Т
К
К
К1
К1
К2
К2
К4
К3
К3
П
П1
П3
П2
Т1
Т1
Н1
Н1
7. К1К2К3К4 - построение
8. ПП1 = Ст х 2
+ 20/30= 30Х2+30=…
ПП2 = 9 см
ПП1П2П3 - построение
ПП2 = 9 см
ПП1П2П3 - построение
Слайд 8Чертеж передника
Чертеж передника
Чертеж передника
Г
Г
Г1
Г1
Т2
Т
Т
Т2
Т1
Н
Н
Н
Н1
9. ТГ = Дн = 17 см= …
ГГ1 = п/в = 7 см, Г1Т2 – соединить
Б
Б1
Б3
Б2
К3
К4
К2
К1
11. Обвести контур чертежа
Б1
Б
Б2
Б3
К1
К2
К3
К4
К
10. ББ1 = 7 см ББ2 = 50 см ББ1Б2Б3
