Движение в графиках решение графических задач презентация
Содержание

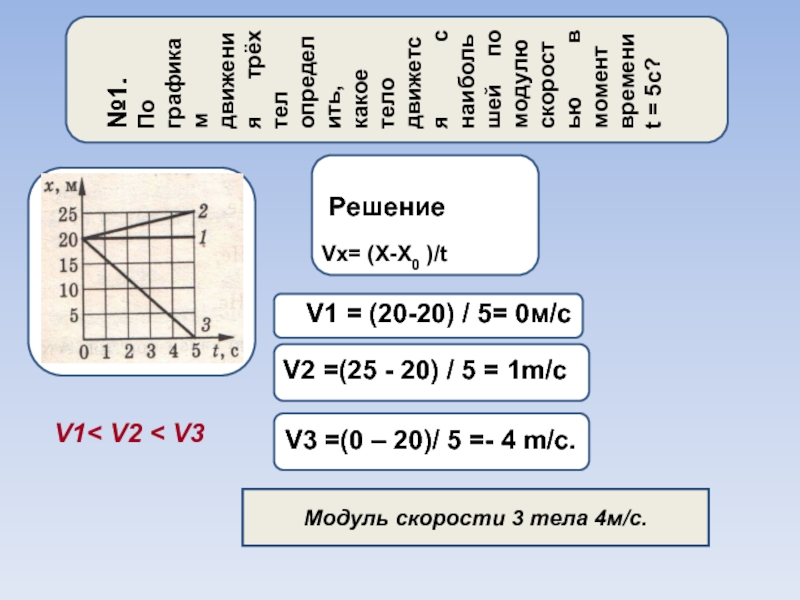

Слайд 3№1. По графикам движения трёх тел определить, какое
Решение
V1 = (20-20) / 5= 0м/c
V2 =(25 - 20) / 5 = 1m/c V3 =(0 – 20)/ 5 =- 4 m/c. Vх= (X-X0 )/t Модуль скорости 3 тела 4м/с. V1< V2 < V3
V2
Слайд 4Равноускоренное движение
υ # const
a=( υx - υ 0x
Sx=((υx + υ 0x )/2)* t.
Sx=υ0x* t +(ax*t2 )/2
Скорость с течением времени изменяется на одну и ту же величину - Ускорение
1
2
Vм/с
t,с
Sx = (υ2 – υ20 )/2*ax
X=X0 +υ0x*t +(ax*t2)/2
a > 0
а < 0
a, м/с2
Слайд 5

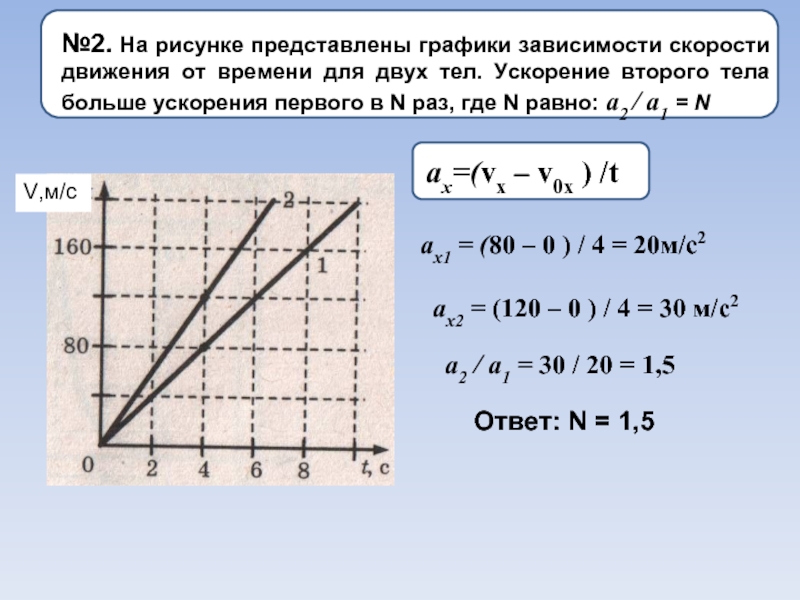

№2. На рисунке представлены графики зависимости скорости движения от времени для
ax1 = (80 – 0 ) / 4 = 20м/с2
ax2 = (120 – 0 ) / 4 = 30 м/с2
4
ax=(vx – v0x ) /t
а2 / а1 = 30 / 20 = 1,5
Ответ: N = 1,5
V,м/с
Слайд 6
№ 3. На рисунке приведён график зависимости скорости движения тела от
2
РЕШЕНИЕ
Геометрический смысл перемещения: Перемещение равно площади фигуры, ограниченной графиком скорости с одной стороны и осью времени с другой.
15
4
8
- 30
6
S1
S = S1 + S2 – S3
30
υ, м/с
t, c
S3
S2
S1, S2 – площадь 2х трапеций
S3 – площадь треугольника
S1 = ((2 + 3)/2) * 30 = 75м
S2 = ((2 + 1)/2) * 15 = 22.5 м.
S3 = -((6 – 3 )/ 2)* 30 = – 45м
S = 75 +22.5 – 45 = 52.5 м – модуль перемещения
Пройденный путь - ℓ = 75 + 45 +22,5 = 142,5 м
