Итоги эксплуатации систем РЗА в сетях ЕНЭС Заместитель главного инженера П.Г. Тюделеков презентация

Заместитель главного инженера П.Г. Тюделеков

2011 г.

* Без учета технологической автоматики

технологической автоматики

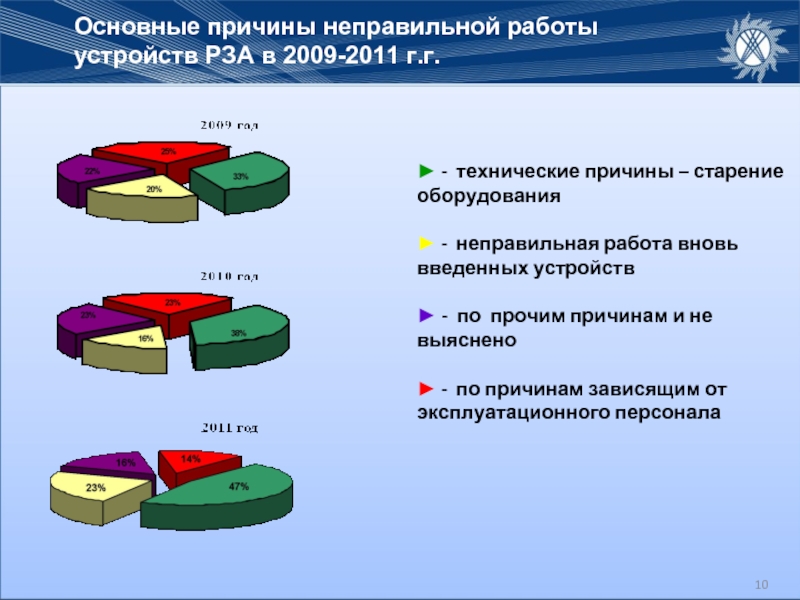

технические причины – старение оборудования

23 % - неправильная работа вновь введенных устройств

16 % - по прочим причинам и не выяснено

14 % - по причинам зависящим от эксплуатационного персонала

причины – старение оборудования

► - неправильная работа вновь введенных устройств

► - по прочим причинам и не выяснено

► - по причинам зависящим от эксплуатационного персонала

1. Замена физически изношенный устройств РЗА:
- комплексная реконструкция (техперевооружение)
- целевые программы.
2. Совершенствование системы мониторинга работы УРЗА
- расширение системы наблюдения.
3. Оптимизация работ по техническому обслуживанию УРЗА:
- сроки проведения техобслуживания

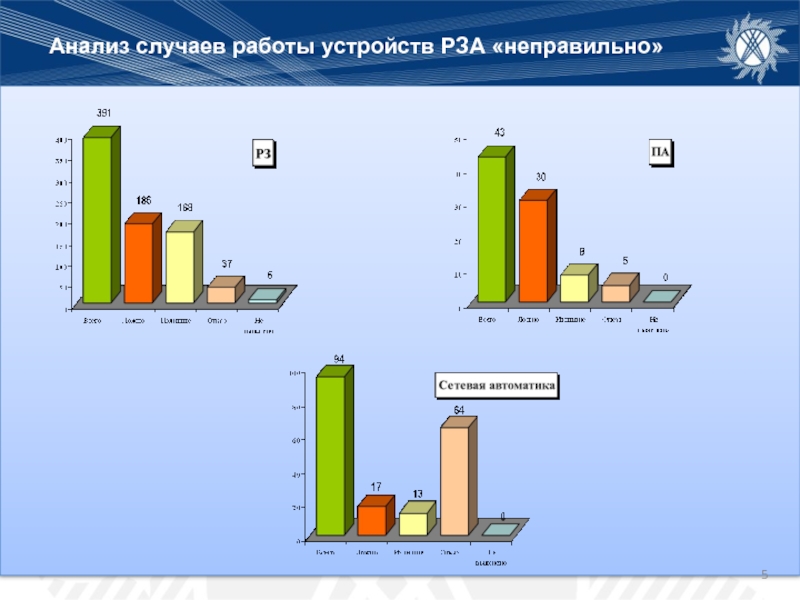

- анализ баз данных по причинам работы устройств РЗА «неправильно»;
- систематизация результатов техобслуживания и выработка мер по предотвращению «возрастных» отказов путем:
а) более жесткой проверки элементов подверженных старению;
б) профилактической замены элементов, поддержание работоспособности которых проблематично, создание «ремкомплектов» и обязательное их использование в цикле техобслуживания.
4. Повышение уровня эксплуатации кабельного хозяйства.

аттестации принимаемого оборудования.
2. Типизация:
- функциональная;
- аппаратная (комплексы РЗА).
3. Повышение качества проектирования
4. Повышение качества монтажа и наладки устройств РЗА
5. Обеспечение качественной приемки в эксплуатацию новых устройств РЗА.
6. Соблюдение сроков и повышение качества выполнения первого профилактического контроля.

квалификации эксплуатационного персонала в части работы с новыми устройствами РЗА:
- обучение у производителей устройств РЗА
а) при поставке оборудования
б) регулярная;
- обучение на специализированных курсах;
- обучение в Центрах подготовки персонала;
- система аттестации персонала на право самостоятельного обслуживания устройств РЗА, увязанная с системой мотивации труда.

качество составления программ (вывода оборудования, рабочих и производства работ).

- Недостаточное качество подготовки рабочих мест.

- Личная неосторожность персонала при
выполнении работ.

- Невыполнение действующих ОРД и НТД.

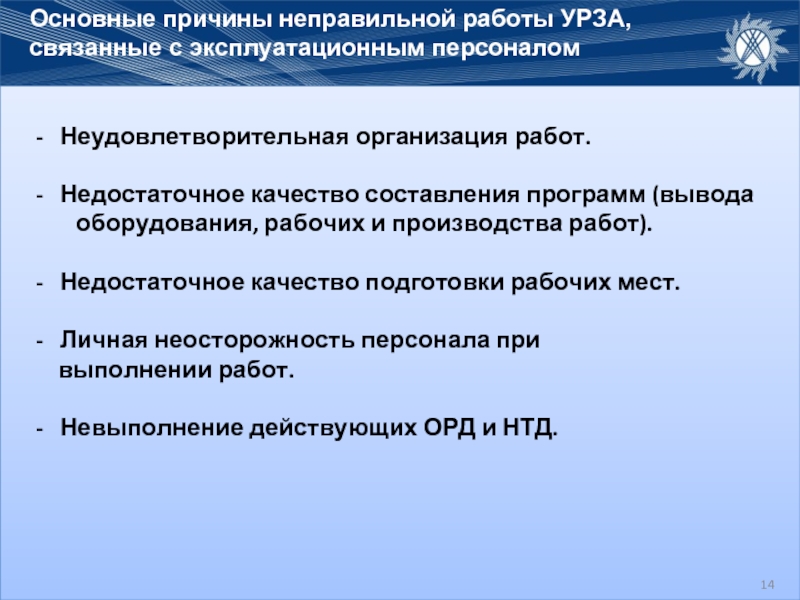

Основные причины неправильной работы УРЗА, связанные с эксплуатационным персоналом

и НТД по РЗА.
2. Обеспечение оперативного персонала качественной документацией в части эксплуатации о оперативного обслуживания систем РЗА.
3. Совершенствование системы допусков к самостоятельной работе персонала служб РЗА.
4. Повышение квалификации персонала служб РЗА.
5. Обмен опытом по эксплуатации устройств РЗА.
6. Повышение качества программ работ по проверке устройств РЗА
7. Повышение качества проработки оперативных заявок
8. Поддержание эксплуатационной документации на должном уровне
9. Разработка типовых протоколов проверки устройств РЗА
10. Исполнение «Типовой инструкции по организации и производству работ в устройствах РЗА».

Мероприятия по снижению случаев неправильной работы УРЗА
по причинам, зависящим от эксплуатационного персонала

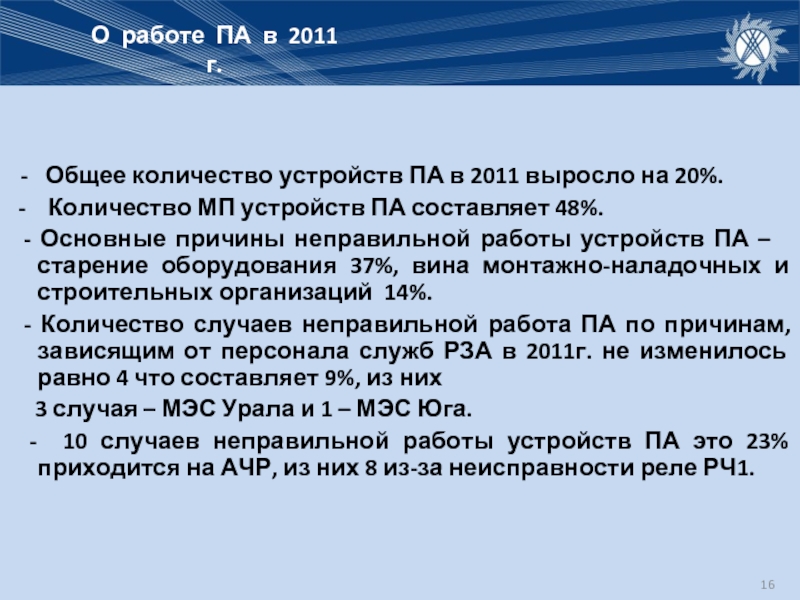

устройств ПА в 2011 выросло на 20%.
- Количество МП устройств ПА составляет 48%.
- Основные причины неправильной работы устройств ПА – старение оборудования 37%, вина монтажно-наладочных и строительных организаций 14%.
- Количество случаев неправильной работа ПА по причинам, зависящим от персонала служб РЗА в 2011г. не изменилось равно 4 что составляет 9%, из них
3 случая – МЭС Урала и 1 – МЭС Юга.
- 10 случаев неправильной работы устройств ПА это 23% приходится на АЧР, из них 8 из-за неисправности реле РЧ1.

ЕНЭС в ОАО «ФСК ЕЭС» применяется:
Программный способ при помощи специальных программ WinBres

В качестве дополнительных способов ОМП ВЛ ЕНЭС в ОАО «ФСК ЕЭС» применяются:
1. Расчет по параметрам аварийного режима при помощи специальных формул и таблиц напряжений и токов;
2. Расчет при помощи модуля ОМП программы АРМ-СРЗА (ТКЗ-3000);
3. По показаниям устройств ОМП
(ИМФ-3Р, МИР-Р, РАС с функцией ОМП, МП РЗА с функцией ОМП).

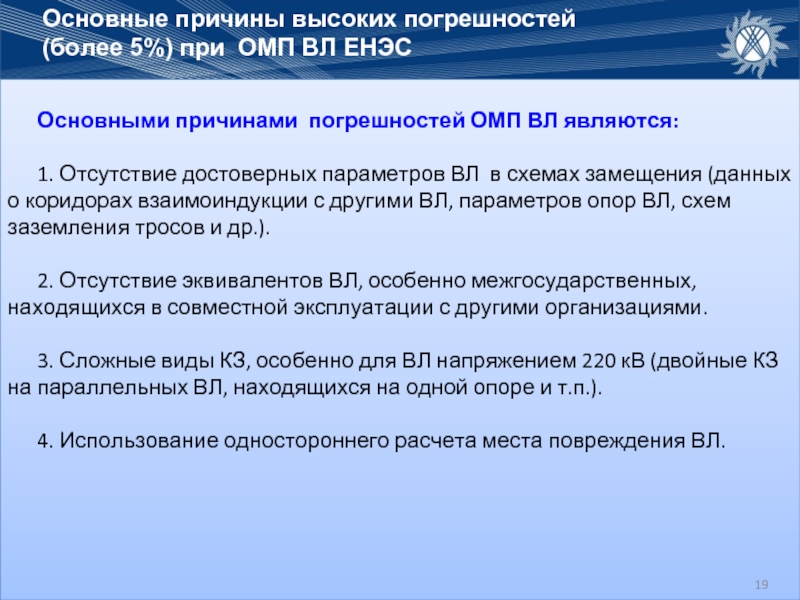

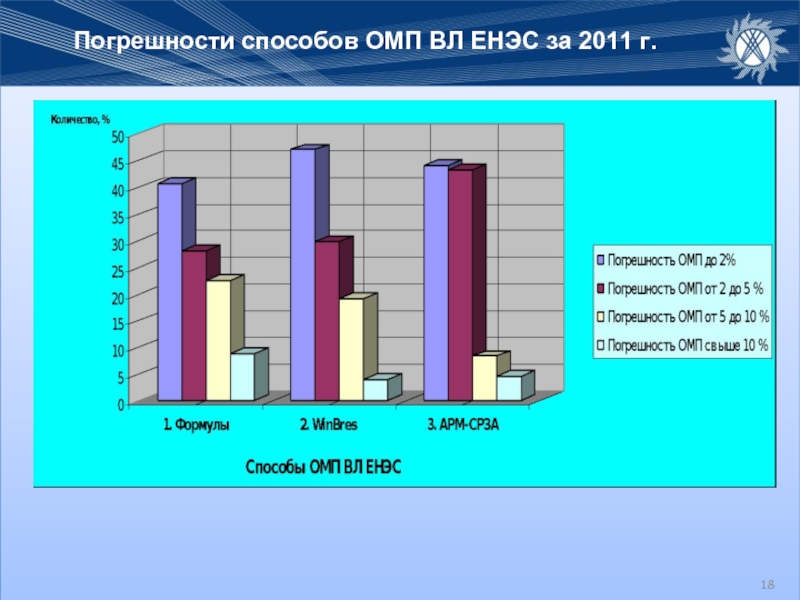

погрешностей ОМП ВЛ являются:

1. Отсутствие достоверных параметров ВЛ в схемах замещения (данных о коридорах взаимоиндукции с другими ВЛ, параметров опор ВЛ, схем заземления тросов и др.).

2. Отсутствие эквивалентов ВЛ, особенно межгосударственных, находящихся в совместной эксплуатации с другими организациями.

3. Сложные виды КЗ, особенно для ВЛ напряжением 220 кВ (двойные КЗ на параллельных ВЛ, находящихся на одной опоре и т.п.).

4. Использование одностороннего расчета места повреждения ВЛ.

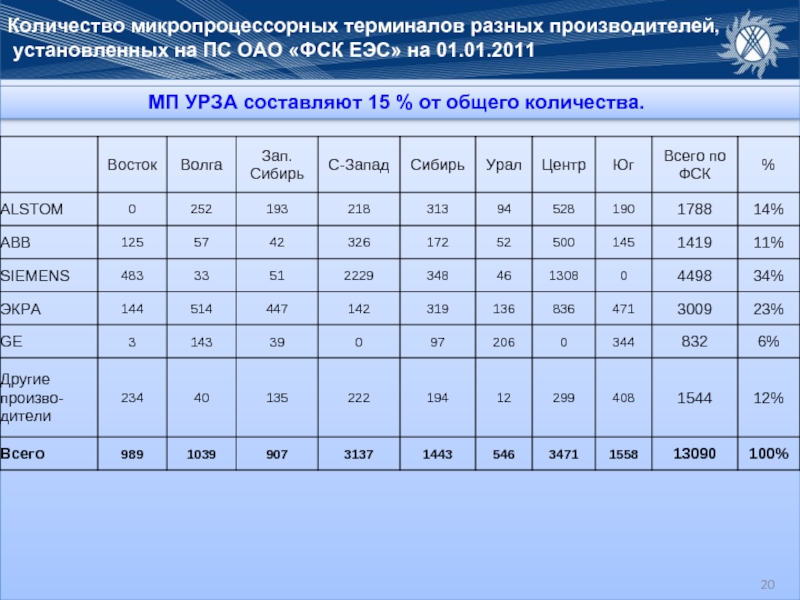

на 01.01.2011

МП УРЗА составляют 15 % от общего количества.

01.01.2011
